Автоматический кромкооблицовочный станок KDT KE-668JGA
Модели серии
Особенности модели KDT KE-668JGA
-
Верхняя клеевая ванна с предрасплавом
-
2-а узла нанесение жидкостей: разделительная, очистительная
-
2-а фрезерных узла снятия свесов
-
2-а полировальных узла с осцилляцией
-
Лампа для нагрева детали
-
Прижимные ролики с механизмом очистки
Модели серии
Особенности модели KDT KE-668JGA
-
Верхняя клеевая ванна с предрасплавом
-
2-а узла нанесение жидкостей: разделительная, очистительная
-
2-а фрезерных узла снятия свесов
-
2-а полировальных узла с осцилляцией
-
Лампа для нагрева детали
-
Прижимные ролики с механизмом очистки
Модель
KDT KE-668JGA
Особенности модели KDT KE-668JGA
-
Верхняя клеевая ванна с предрасплавом
-
2-а узла нанесение жидкостей: разделительная, очистительная
-
2-а фрезерных узла снятия свесов
-
2-а полировальных узла с осцилляцией
-
Лампа для нагрева детали
-
Прижимные ролики с механизмом очистки
Автоматический кромкооблицовочный станок KDT KE-668JGA предназначен для облицовывания прямолинейных кромок мебельных щитов и заготовок.
На станке установлены два узла нанесения жидкостей:
Первый узел для нанесения разделительной жидкости: с помощью 2-х форсунок перед агрегатом предварительного фрезерования (прифуговка) заготовки. Это наносится специальная разделительная жидкость, выступающие наружу остатки клея не вступают в соединение с заготовкой.
Второй узел для нанесения полировальной жидкости: с помощью 2-х форсунок перед полировальным агрегатом. Это наносится очистительная жидкость. Основная задача удаление нанесенного в начале антиадгезива (разделительная жидкость) и свободных остатков клея. А так же для придания блеска обработанной кромки детали.
Схема обработки









Отличительные особенности
-
Скорость подачи 15-23м/мин;
-
Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами;
-
Программирование технологических перерывов нагрева клеевой ванны;
-
Индивидуальный частотный преобразователь для каждого рабочего узла;
-
Освещение в защитной кабине;
-
Для безопасности станок оборудован электронной системой блокировки двери кабины;
-
Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали;
-
Базирующая линейка с цифровым счетчиком гарантирует быстрый и точную установку необходимого съема на детали во время фрезерования на узле прифуговки;
-
Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
-
Регулировка передних и задних свесов кромки с панели управления.
Виртуальный тур
Конструктивные преимущества
Станина кромкооблицовочного станка KDT KE-668JGA имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение узлов в течении всего срока эксплуатации.
После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре с ЧПУ за одну установку.
Перед покраской станина проходит через специальные ванны для обезжиривания поверхности и затем поступают в автоматическую камеру порошковой окраски.

Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen».
Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
Пульт управления русифицирован.
Опционально, станок может быть оснащен системой автоматической пневмо-перенастройки узлов и агрегатов станка с пульта управления.

Производится смазка конвейерной цепи в автоматическом режиме.

Шток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы.

Узел предварительного фрезерования оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки.
Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами. Сколы и небольшие повреждения плит могут возникнуть не только при раскрое, но и во время хранения, перемещения деталей между операциями, штабелирования и загрузки в станок. Особенно легко повреждаются «рыхлые» плиты с тонкой непрочной облицовкой.
Гарантировать, что линия стыка пласти и кромочного материала будет идеальной может только предварительное фрезерование.
Узел предварительной прифуговки оснащен алмазными фрезами высотой 40 мм (60 мм - опция).

Улучшает качество приклейки кромки к детали.

Станок оснащен автоматической пневматической загрузкой гранулированного клея.
Внизу в станине станка установлен большой бункер на 12,5 кг из которого посредством воздушного потока, гранулы транспортируются в верхний бункер с предрасплавом.
При использовании в течение одной рабочей смены темных и светлых клеев, эта комплектация позволяет за короткое время произвести перенастройку станка на работу с нужной клеевой ванной (со светлым или темным клеем).
Нет необходимости в демонтаже и очистке клеевой ванны от остатков клея при переходе на клей другого цвета.

Верхняя клеевая ванна с предварительным расплавом клея. Вместительность 5 литров.
Клей подается дозировано и не перегревается во время простоев станка.
Смотровое окно позволяет контролировать наличие клея.
Время разогрева и готовности к работе 15 минут.

Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.
Из 5 роликов 2 ролика имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Т.е. 2 цилиндрических ролика осуществляют давление по всей толщине детали, а 2 конических ролика сосредоточены на нижнем и верхнем участках детали.
Мощный пневматический цилиндр гильотины предварительной торцовки успешно справляется с толстой кромкой.

Двупильный узел чистовой торцевой обрезки задних и передних свесов, оснащен двумя высокочастотными электродвигателями.
Перемещение пильных узлов осуществляется по призматическим линейным направляющим.
Узел оснащен системой автоматической смазки направляющих.

Фрезерные узлы состоят из двух высокочастотных электродвигателей оснащенных твердосплавными радиусными фрезами.
Деталь отслеживается с помощью двух больших круглых копиров (на каждом моторе) установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
Узлы оснащены функцией пневмо-перенастройки.
Возможна быстрая перенастройка с пульта управления станком на четыре размера кромки разной толщины.

Узел раунда (обкатка углов) оснащен двумя высокоскоростными моторами и успешно работает на скорости 20 м/мин.
Возможны четыре схемы работы.

Узел циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки снимают тонкий слой с отфрезерованной части кромки и убирают кинематическую волну, в результате мы получаем ровную обработанную поверхность.
Узел циклевания оснащен механизмом отделения стружки от заготовки после циклевания.

Узел полировки состоит из Четырех двигателей с осцилляцией осуществляет полировку обработанной части кромки.
Для безопасности узел оборудован дополнительными защитными кожухами.

Наименование | KDT KE-668JGA |
---|---|
Толщина кромки Минимальная Максимальная |
Толщина кромки 0,4 мм 3,0 мм |
Толщина заготовки Минимальная Максимальная |
Толщина заготовки 10 мм 60 мм |
Длина заготовки, мм | ≥120 |
Ширина заготовки, мм | ≥95 |
Скорость подачи, м/мин | 15-18-23 |
Узел прифуговки, кВт | 2х3.7 |
Узел чистовой торцовки кромки, кВт | 2х0.37 |
Установленная мощность, кВт | 30,55 |
Рабочее давление, МПа | 0,6 |
Рабочее напряжение, В | 380 |
Габариты LxWxH, мм | 9320x1000x2060 |
Масса, кг | 3950 |
Обратите внимание! | Размер фрез на прифуговке в стандартной комплектации 125Х30ХН40 |
Инструменты и расходники для KDT KE-668JGA

Артикул: TL19057
Фреза DIA напайная 125*30*34 z3+3 45° SH H2,5 KDT
Товар в наличии
0 руб.
42 780 руб./шт.
Артикул: TL19039
Фреза DIA напайная 125*30*43 z5+5 45° RH H4 KDT
Товар в наличии
0 руб.
95 540 руб./шт.
Артикул: TL19038
Фреза DIA напайная 125*30*43 z5+5 45° LH H4 KDT
Товар в наличии
0 руб.
95 540 руб./шт.

Артикул: TL19032

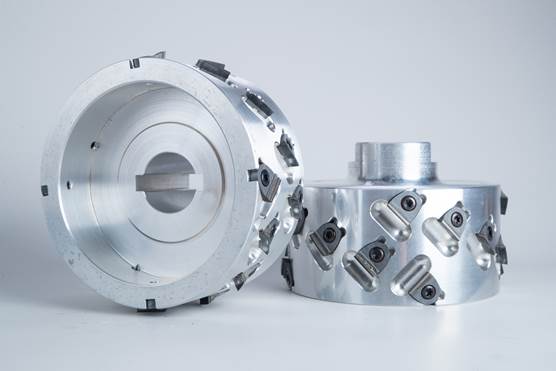

Фреза DIA со сменными ножами 125*30*26 z4+4 SH H4 KDT
Товар в наличии
0 руб.
51 940 руб./шт.
Артикул: TL19025
Фреза DIA напайная 125*30*43 z4+4 54° RH H4 KDT
Товар в наличии
0 руб.
97 880 руб./шт.
Артикул: TL19024
Фреза DIA напайная 125*30*43 z4+4 54° LH H4 KDT
Товар в наличии
0 руб.
97 880 руб./шт.

Артикул: TL19023
Фреза DIA со сменными ножами 125*30*43 z3+3 45° RH H4 KDT
Товар в наличии
0 руб.
78 630 руб./шт.

Артикул: TL19022
Фреза DIA со сменными ножами 125*30*43 z3+3 45° LH H4 KDT
Товар в наличии
0 руб.
78 630 руб./шт.
Артикул: TL19013
Фреза DIA напайная 125*30*43 z4+4 45° RH H4 KDT
Товар в наличии
0 руб.
80 160 руб./шт.
Артикул: TL00001812

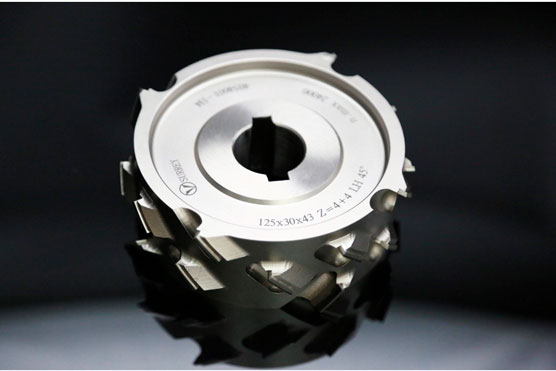

Фреза DIA напайная 125*30*43 z4+4 45° LH H4 KDT
Товар в наличии
0 руб.
80 160 руб./шт.
Артикул: TL00001810
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
68 140 руб./шт.
Артикул: TL00001809
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
68 140 руб./шт.
Артикул: TL00001782
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
61 880 руб./шт.
Артикул: TL19009
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
61 880 руб./шт.

Артикул: TL00000225
Фреза DIA напайная 125*30*43 z4+4 LH H2,5 KDT
Товар в наличии
0 руб.
59 380 руб./шт.

Артикул: TL00000224
Фреза DIA напайная 125*30*43 z4+4 RH H2,5 KDT
Товар в наличии
0 руб.
59 380 руб./шт.

Артикул: TL00001279
Фреза DIA напайная 150*30*43 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
47 360 руб./шт.

Артикул: TL00001278
Фреза DIA напайная 150*30*43 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
47 360 руб./шт.

Артикул: TL00001273
Фреза DIA со сменными ножами 125*30*26 z3+3 SH H4 KDT
Товар в наличии
0 руб.
41 660 руб./шт.
Артикул: TL00001240
Фреза DIA напайная 100*30*58 z4+4 54° RH H4 BRANDT
Товар в наличии
0 руб.
118 110 руб./шт.
Артикул: TL00001239
Фреза DIA напайная 100*30*58 z4+4 54° LH H4 BRANDT
Товар в наличии
0 руб.
118 110 руб./шт.
Артикул: TL00001237
Фреза DIA напайная 125*30*43 z6+6 54° RH H4 KDT
Товар в наличии
0 руб.
131 010 руб./шт.
Артикул: TL00001236
Фреза DIA напайная 125*30*43 z6+6 54° LH H4 KDT
Товар в наличии
0 руб.
131 010 руб./шт.
Артикул: TL00001138
Фреза DIA напайная 125*30*43 z3+3 54° SH H4 KDT
Товар в наличии
0 руб.
77 300 руб./шт.

Артикул: TL00001111
Фреза DIA напайная 125*30*43 z5+5 RH H4 KDT
Товар в наличии
0 руб.
84 030 руб./шт.

Артикул: TL00001110
Фреза DIA напайная 125*30*43 z5+5 LH H4 KDT
Товар в наличии
0 руб.
84 030 руб./шт.

Артикул: TL00001008
Фреза DIA напайная 125*30*58 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
57 240 руб./шт.

Артикул: TL00001007
Фреза DIA напайная 125*30*58 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
57 240 руб./шт.

Артикул: TL00001006
Фреза DIA напайная 150*30*43 z3+3 RH H4
Товар в наличии
0 руб.
55 710 руб./шт.

Артикул: TL00001005
Фреза DIA напайная 150*30*43 z3+3 LH H4
Товар в наличии
0 руб.
55 710 руб./шт.

Артикул: TL00001002
Фреза DIA напайная 125*30*34 z3+3 SH H2,5 KDT
Товар в наличии
0 руб.
34 320 руб./шт.
Артикул: TL00001060
Фреза DIA напайная 125*30*58 z3+3 45° RH H2,5 KDT
Товар в наличии
0 руб.
68 750 руб./шт.
Артикул: TL00001059
Фреза DIA напайная 125*30*58 z3+3 45° LH H2,5 KDT
Товар в наличии
0 руб.
68 750 руб./шт.

Артикул: TL00000227
Фреза DIA напайная 125*30*58 z3+3 LH H4
Товар в наличии
0 руб.
67 320 руб./шт.

Артикул: TL00000226
Фреза DIA напайная 125*30*58 z3+3 RH H4
Товар в наличии
0 руб.
67 320 руб./шт.

Артикул: TL00001734
Фреза DIA напайная 125*30*43 z4+4 LH H4 KDT
Товар в наличии
0 руб.
69 870 руб./шт.

Артикул: TL00001735
Фреза DIA напайная 125*30*43 z4+4 RH H4 KDT
Товар в наличии
0 руб.
69 870 руб./шт.

Артикул: TL00000531
Фреза DIA напайная 125*30*34 z3+3 SH H4 KDT
Товар в наличии
0 руб.
40 330 руб./шт.
Артикул: TL00000530
Фреза DIA напайная 125*30*34 z3+3 RH H4
Товар в наличии
0 руб.
40 330 руб./шт.
Артикул: TL00000529
Фреза DIA напайная 125*30*34 z3+3 LH H4
Товар в наличии
0 руб.
40 330 руб./шт.

Артикул: TL00000167
Фреза DIA напайная 125*30*43 z3+3 LH H2,5 KDT 6052823_E
Товар в наличии
0 руб.
47 360 руб./шт.

Артикул: TL00000166
Фреза DIA напайная 125*30*43 z3+3 RH H2,5 KDT 6052822_E
Товар в наличии
0 руб.
47 360 руб./шт.

Артикул: TL00000158
Фреза DIA напайная 125*30*43 z3+3 LH H4 KDT 6052823
Товар в наличии
0 руб.
55 710 руб./шт.

Артикул: TL00000157
Фреза DIA напайная 125*30*43 z3+3 RH H4 KDT 6052822
Товар в наличии
0 руб.
55 710 руб./шт.
Артикул: TL00000156
Фреза DIA напайная 125*30*43 z3+3 54° RH H4 KDT 6053339
Товар в наличии
0 руб.
78 120 руб./шт.
Артикул: TL00000155

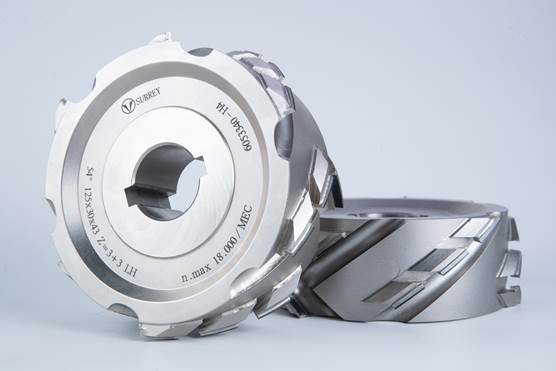

Фреза DIA напайная 125*30*43 z3+3 54° LH H4 KDT 6053340
