Обрабатывающий центр KDT KN-2612DE предназначен для прецизионной, высокоскоростной фрезерной обработки различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Конструктивные преимущества
Станок оснащен современным мощным электрошпинделем KDT 9 кВт. Он самостоятельно собирает, обрабатывает и отправляет в систему управления информацию о своем состоянии.
Диагностика в режиме реального времени позволит вам максимально эффективно использовать машинное время, осуществляя работу без остановки станка на техническое обслуживание.

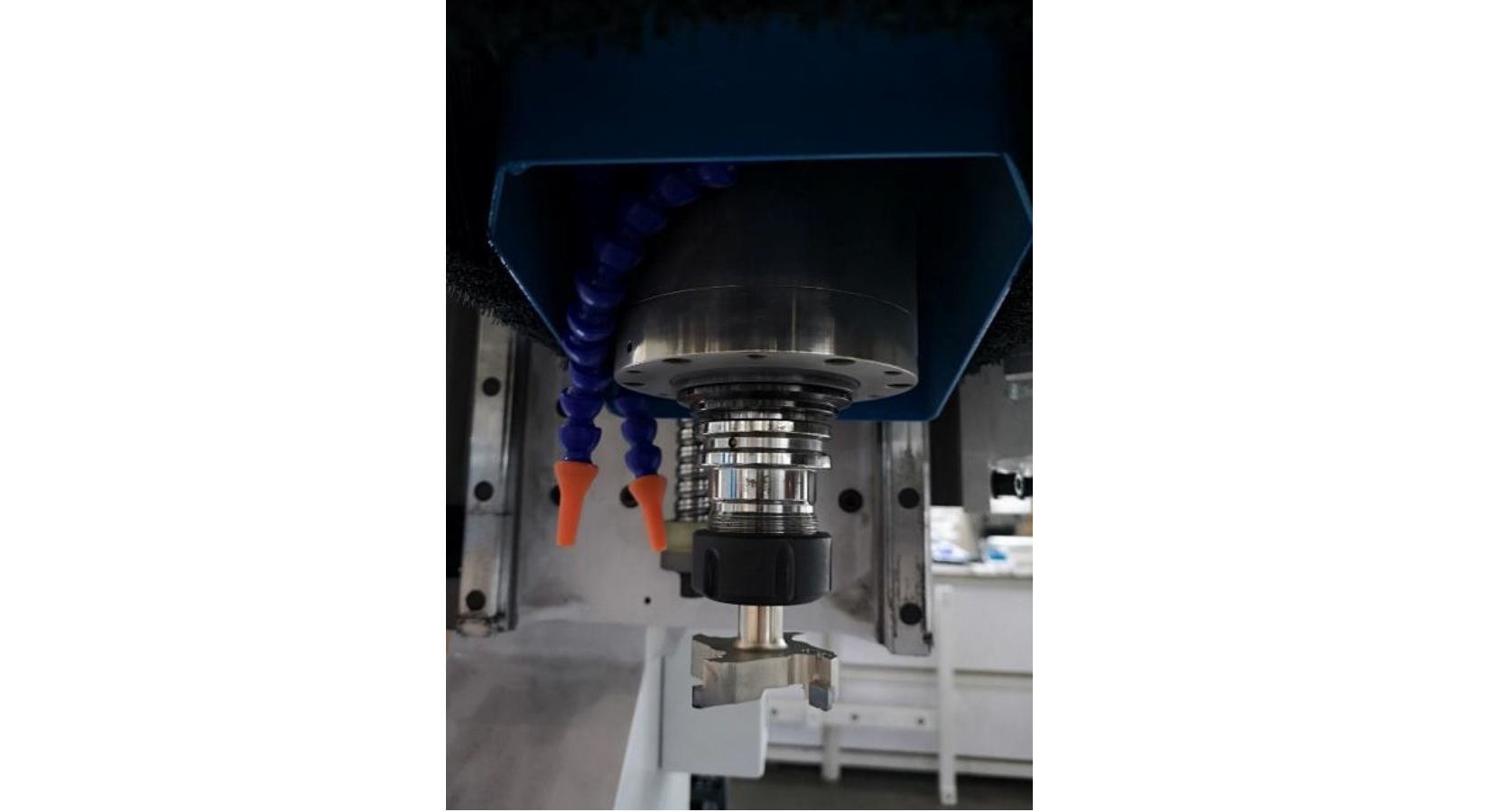

Установленный в базовой комплектации станка обдув инструмента обеспечивает эффективное удаление стружки из зоны резания, что значительно повышает качество обработки и стойкость инструмента.

Станок оснащён автоматической сменой инструмента карусельного типа 12 позиций на сервоприводе, расположенным непосредственно рядом с шпинделем.

Зубчатая рейка и шестерня YYC (Yuan Yi Chang), направляющие качения и каретки PMI Group – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

Двухконтурная система смазки - осуществляет смазку всех необходимых узлов и агрегатов. По оси Х/Y автоматическая система смазки, по оси Z ручная.

Механизм выравнивания листа и базирующие упоры (с возможностью перестановки): Подъемные базирующие упоры; Подъемные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер.

Автоматическая выгрузка/Очистка рабочего стола: сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. Увеличивает производительность до 40%.

НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛ с рабочей зоной и 3060*2140*70 мм. 6 вакуумных зон.
Возможна работа в маятниковом режиме и с деталями малых форм.

ВАКУУМНЫЕ НАСОСЫ обеспечивают надежную фиксацию заготовки.
В комплекте 2 шт.; мощность 2*7,5 кВт; производительность 2*250 м3/час.

Сверлильная группа на 9 позиций.
Позволяют сверлить глухие отверстия в пласть.

Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление
Автонастройка параметров сервоприводов в режиме реального времени, обеспечивает оптимальное управление механической системой
ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.
Встроенный USB интерфейс позволяет легко хранить, копировать и осуществлять резервное копирование данных. Позволяет выполнять программы напрямую с USB диска.
MPG (генератор импульсов): Функция MPG поддерживает импульсное задание и внешний ручной ввод. Функция симуляции MPG способна произвести точную симуляцию производственного процесса в любых рабочих условиях - это позволит проверить стабильность процесса и устранить ошибки исполнения или неполадки в работе оборудования.
Синхронное управление: линейная интерполяция до 5-ти осей и круговая интерполяция до 3-х осей
Компенсация рывков При значительном изменении ускорения, например, при резком изменении направления резки, могут возникать значительные вибрации и отдельные удары/рывки станка. Функция компенсации рывков управляет скоростью и меняет ускорение для подавления вибрации и ударов (рывков) и, таким образом, поддерживает стабильность и точность во всем цикле реза.
Управление разгоном/торможением: разгон/торможение до интерполяции; разгон/торможение по S-кривой
Сглаживание S-образной кривой Профиль ускорения в виде S-образной кривой, служащий для плавного ускорения и замедления до интерполяции, минимизирует ошибки от вибраций, стабилизирует и повышает точность процессов обработки.
Высокая точность обработки
- Автоматическое угловое замедление - В процессе обработки замедление автоматически рассчитывается на углах перехода инструмента, что позволяет сохранить точность и скорость на углах по каждой оси и эффективно сглаживать весь процесс.
- Компенсация трения - Сервоприводы обеспечивают функцию плавной компенсации трения в режиме реального времени в высокоточном контуре регулирования скорости для коррекции крутящего момента.
Высокая скорость обработки данных
- Высокоскоростная многоблоковая функция предварительного расчета - Функция позволяет достигать заданной точки по заданному пути и с заданной скоростью. Данная функция сокращает время обработки и повышает эффективность производства.
- Аппроксимация кривой - С функцией аппроксимации кривой сглаживается движение по оси при изменениях скорости. Повышается скорость и точность обработки, стабилизируется производственный процесс.
- Поиск точек прерывания - Функция находит необходимую точку среди заданных точек прерывания и выполняет программу с нее, что исключает необходимость полного повторения программы с начала, когда это не нужно. Это значительно сокращает время программирования и поиска по программе, особенно при больших размерах программы.
- Автоматическое измерение длины инструмента - Поддерживается функция пропуска - команда G31, позволяющая с помощью датчиков автоматически измерять длину инструмента. В режиме редактирования применяется команда G31 для перемещения по оси Z вниз и остановке в положении согласно датчику. Расстояние перемещения записывается и в дальнейшем учитывается при расчетах для компенсации длины инструмента. Команда G31 также может осуществлять немедленный останов одного блока и одновременное выполнение следующего блока.
Простота настройки системы
- Автоматическая настройка размеров заготовки / длины инструмента - Пользователю больше нет необходимости вводить размеры вручную. Можно просто использовать различные функции входов и команду G54 для определения размеров (координат) заготовки, данную функцию также можно применять и для определения длины инструмента.
- Функция управления инструментом - Функция позволяет пользователю настраивать номер инструмента, индекс возврата инструмента и блокировку инструмента. Это позволяет правильно выбирать необходимый инструмент, не позволяет повторное его использование и предотвращает неправильный выбор инструмента. Встроенный карусельный блок и инструментальные блоки позволяют увеличить скорость работы функции.
- Настройка автоусиления для сервосистемы - ЧПУ с NC300 обеспечивают эффективную регулировку усиления при настройке машин. Данные по механической инерции, полосе пропускания системы, коэффициенты усиления автоматически рассчитываются и загружаются в сервоприводы для обеспечения максимального быстродействия системы.
Гибкое расширение системы при помощи модулей последовательного ввода/вывода
Защита от перегрузки
Минимальная дискретность задания: 0.001мм / 0.001°
Условия эксплуатации: 0 ~ +55°С / 10 ~ 95%
Наименование | KDT KN-2612DE |
---|---|
Перемещения: по оси X, мм по оси Y, мм по оси Z, мм |
Перемещения: 3660 1830 70 |
Шпиндель: Производитель Частота вращения, об/мин Мощность, кВт |
Шпиндель: KDT 18000 9 |
Хвостовик инструмента | ISO 30 |
Сверлильная группа | KDT 9V |
Устройство автоматической смены инструмента | |
Количество инструментов, шт | 12 |
Максимальный диаметр инструмента, мм | 110 |
Тип смены инструмента | Револьверный |
Стол: Размер стола, мм Тип стола Число вакуумных зон, шт Количество пневматических упоров, шт |
Стол: 3660х1830х150 Вакуумный 4 6 |
Привод подачи | Сервопривод DELTA |
Мощность приводов по осям X/Y/Z, кВт | 2х0,85/0,85/0,85 |
Редуктора | SESAME |
Зубчатая рейка | YYC |
ШВП | YYC |
Скорость быстрых перемещений по осям X/Y/Z, м/мин | 60/60/20 |
Система ЧПУ | Delta |
Потребляемая мощность, кВт | 28,1 |
Производительность вакуумных насосов, м3/час | 2x250 |
Количество и диаметр выходов под аспирацию, мм | 1х150 |
Габариты станка (ДхШхВ), мм | 4950х2495х2100 |
Масса станка, кг | 3100 |
