Giotto - это компактный полуавтоматическый кромкооблицовочный станок с фрезерным агрегатом, идеально подходящая для обработки радиусных (вогнутых и / или выпуклых) или прямых панелей.

УЗЕЛ КЛЕЕНАНЕСЕНИЯ:

два роликовых копира точно определяют форму детали.
количество нанесения клея регулируется механически ручкой.
настройка температуры клея позволяет подобрать нужный режим.

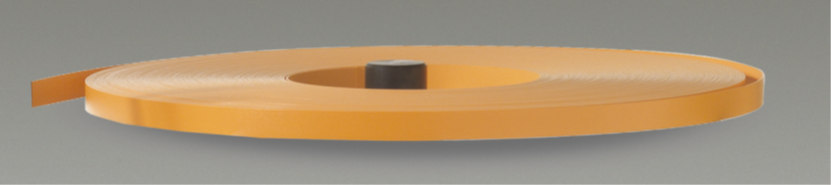

обрезка кромки происходит в автоматическом режиме гильотиной для рулонного материала до 3 мм x 45 мм.
с помощью ПЛК производиться установка длины обрезки кромки (посредствам энкодера) для открытых и закрытых деталей.
ОПТИЧЕСКИЙ ДАТЧИК ДЛЯ УПРОЩЕНИЯ ПРОГРАММИРОВАНИЯ ДЛЯ ЗАКРЫТЫХ ДЕТАЛЕЙ БЕЗ НЕОБХОДИМОСТИ ИХ ИЗМЕРЕНИЯ.
вкл/выкл автоподачи детали
механизм с вакуумным столом для удержания больших панелей при кромлении и фрезеровании свесов кромки
съемный рабочий стол для небольших панелей
поворотный стол для больших панелей
использует 3 x 500 Вт нагревательных элементов с электронным контролем температуры через терморегулятор.

ФРЕЗЕРНЫЙ АГРЕГАТ С ПНЕВМАТИЧЕСКИМ НАКЛОНОМ ПОЗВОЛЯЕТ РАБОТАТЬ С ДЕТАЛЯМИ БОЛЬШИХ РАЗМЕРОВ:

Блок снятия свесов с 2 двигателями по 0,5 кВт, высокой частотой вращения 15000 об/мин, с копировальным устройством верхней и нижней пластей детали, а так же ее передней части. Регулировка положения двигателей относительно детали осуществляется вручную.
вкл/выкл фрезерного агрегата
2 фрезы с твердосплавными напайками R=3, Z=6
размеры: 2000 х 2000 х 1700 мм, вес 600 кг
стандарты ЕС

Конструктивные преимущества

Управление станка с большого сенсорного экрана 10” + рабочий список 100 программ

Вакуумный стол для позиционирования крупногабаритных заготовок. Надежно базирует деталь посредством вакуума. Диаметр вакуумного держателя 200 мм

Оптический датчик, осуществляет контроль за кромкой, для ее более точной обрезки

Усиленная соединительная арматура и тяжеловесная рама.

Замедление скорости подачи для сложной панели. Оптический датчик для автоматической регулировки + регулируемой скорости потенциометром

Быстросменная клеевая ванна с вместительным бункером, выполняющим роль предплавителя и с системой дозированной подачи клея в клеевую ванну. Ванна вмещает в себя примерно 1 кг. Внутренние стенки ванны покрыты специальным антипригарным материалом, что значительно облегчает ее очистку. Позволяет работать с EVA и PUR клеями.

Кабели питания агрегата отключаются от станка за считанные секунды, сама ванна демонтируется несколькими простыми манипуляциями. Это позволяет значительно сократить время в случае смены клея.

Фрезерный блок с пневматическим приводом для снятия свесов с двух сторон. Двигатель: 2 x 0,5 кВт, (0,75 л.с.) Скорость 15 000 об/мин.

Все минимальные и максимальные радиусы зависят от качества и толщины кромки (мягкая или жесткая), а также от качества нанесенного клея.

Толщина кромки 1 мм, мин. = R 30 мм
Толщина кромки 2 мм, мин. = R 50 мм
Толщина кромки 3 мм, мин. = R 80 мм

Высота кромки:
мин 13 mm
макс 64 mm

Толщина панели 10-60 мм с толщиной кромки 1-2 мм
Толщина панели 10-35 мм с толщиной кромки 3 мм

Толщина детали мин. / макс.	10 / 60 мм
Кромочный материал	1 – 3 мм
Размер детали при фиксации панели на вакуумном столе, мин. макс диаметр	300 - 2700мм
Размер детали при работе на дополнительных стол	без ограничений
Скорость подачи	5 м/мин
Вместимость клеевой ванны	1кг
Фрезерный агрегат	2 х 0,5 кВт, 15000 об/мин
Фрезы с паяными ножами	2 шт. R = 3, Z = 6
Общая мощность	7 кВт
Давления воздуха	7 – 8 бар
Габариты	200020001700мм
Вес	600кг
