Сверлильно-присадочный центр с ЧПУ KDT KD-612 MH
Модели серии
Особенности модели KDT KD-612 MH
-
Две присадочные группы сверху и снизу
-
Высокая скорость обработки: 130/75/30 м/мин
-
Два фрезерных узла
-
Пазовальная пила
Модель
KDT KD-612 MH
Особенности модели KDT KD-612 MH
-
Две присадочные группы сверху и снизу
-
Высокая скорость обработки: 130/75/30 м/мин
-
Два фрезерных узла
-
Пазовальная пила
Сверлильно-присадочный центр с ЧПУ KDT KD-612 MH предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.
Пазование c помощью дисковой пилы.
Станок KDT KD-612MH может обрабатывать две заготовки одновременно в рамках одного рабочего цикла. Возможно сверление сквозных отверстий двумя глухими сверлами сверху и снизу.
Конструктивные преимущества

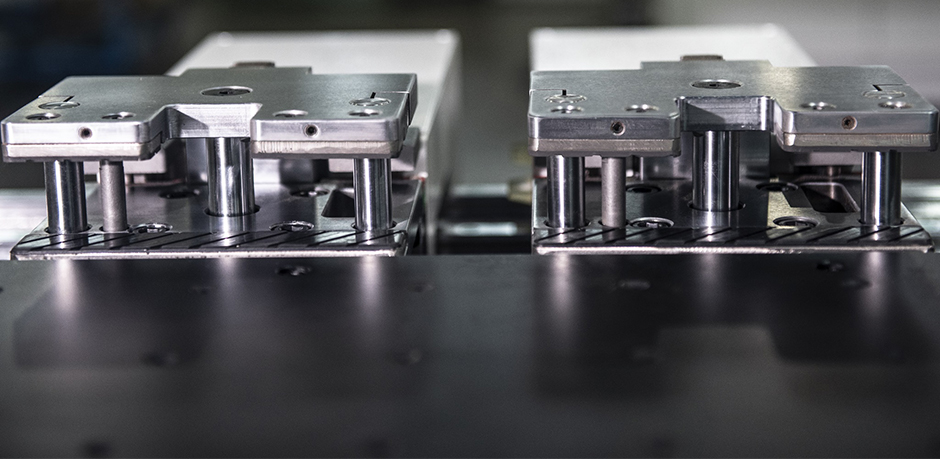

Два независимых, автоматических зажима надежно фиксируют заготовку толщиной до 60 мм. При перемещении длинных деталей требуется перехват заготовки, в таком случае заготовка всегда удерживается одним из них. Максимальная скорость перемещения 130 м/мин. Захваты оснащены системой обдува.

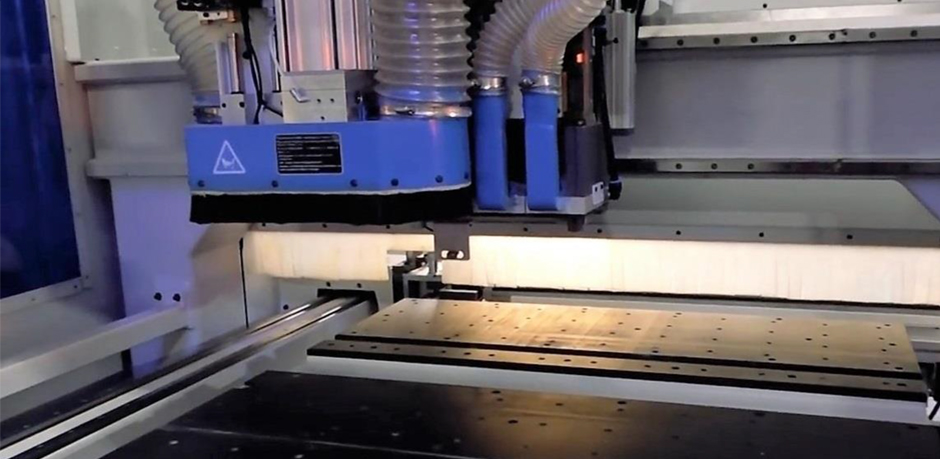

Две сверлильные группы в сочетании с двумя фрезерными узлами и пазовальной пилой, дают высокую производительность и максимум функциональности. Первая группа имеет верхнее расположение + фрезер + пила. Вторая группа расположена снизу + фрезерный агрегат. Имеется возможность обработки одновременно двух заготовок.

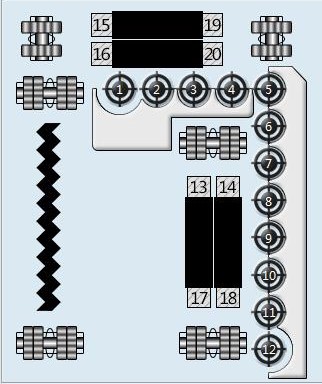

Сверлильная группа укомплектована: 12 – вертикальных шпинделей, 8 горизонтальных шпинделей. В стандартной комплектации установлен фрезерный узел (3,5 кВт) и пазовальная пила.

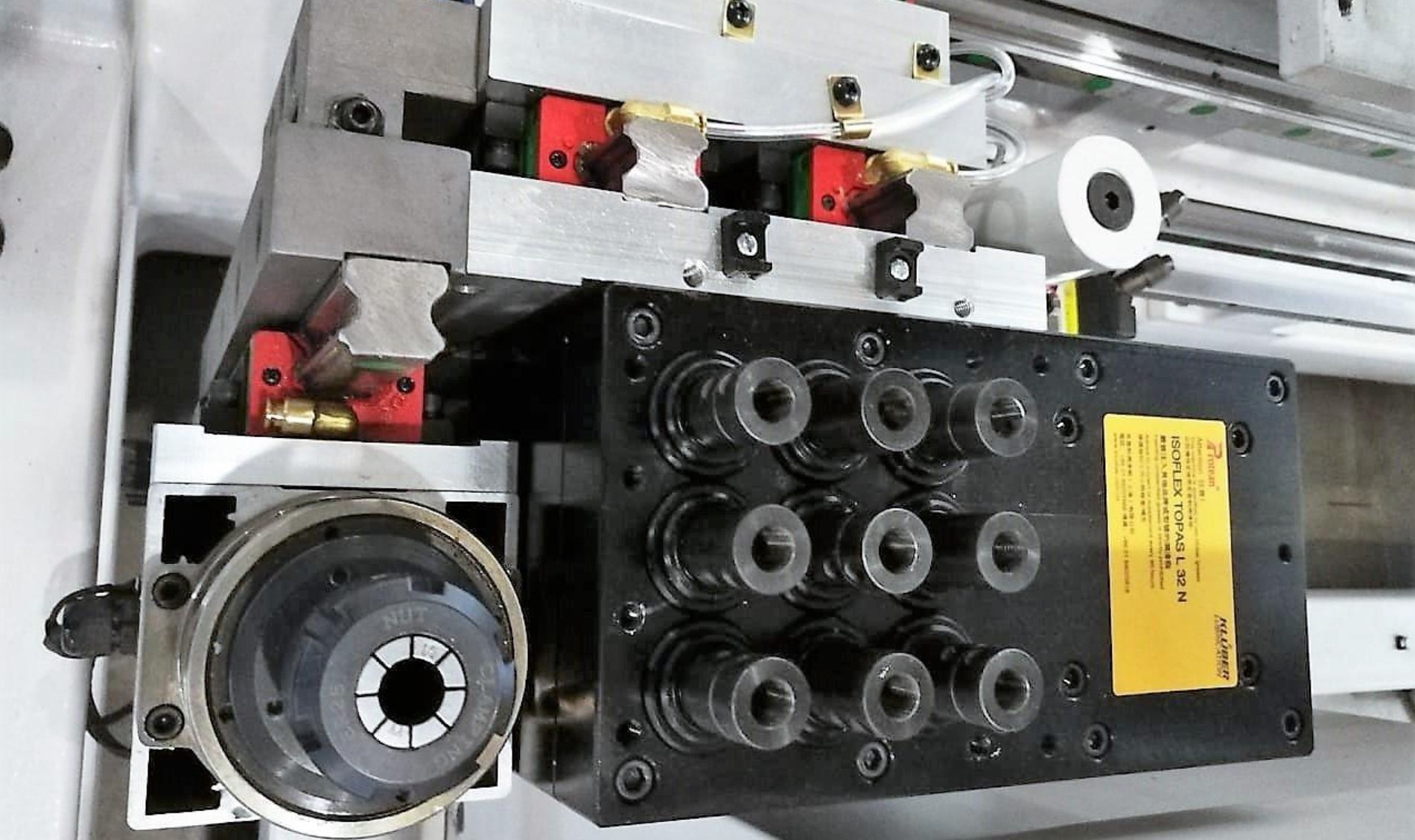

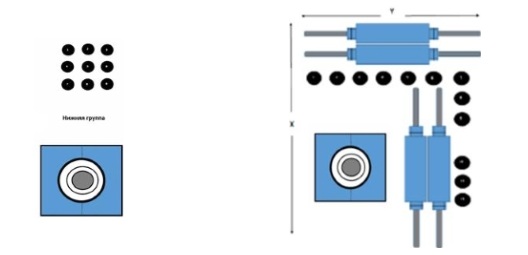

Нижняя группа укомплектована: 9 вертикальных шпинделей + фрезерный агрегат (3,5 кВт).

Полноценная функция фрезерования с возможностью учёта диаметра инструмента после перезаточки фрезы. В комплектации KDT KD-612MН, установлены два фрезерных узла, мощностью 3,5 кВт каждый. Значительно расширяет функционал станка. Позволяет выполнять такие элементы как: евро-запил кухонной столешницы, фрезеровка фасадов, скос под плинтус, фрезеровка для вставки различной фурнитуры и световых элементов и т.п. Два фрезерных узла позволяют делать глухую фрезеровку как снизу так и сверху.
Максимальный диаметр пилы 120 мм, посадочный диаметр 20 мм. Толщина пильного полотна 4мм.

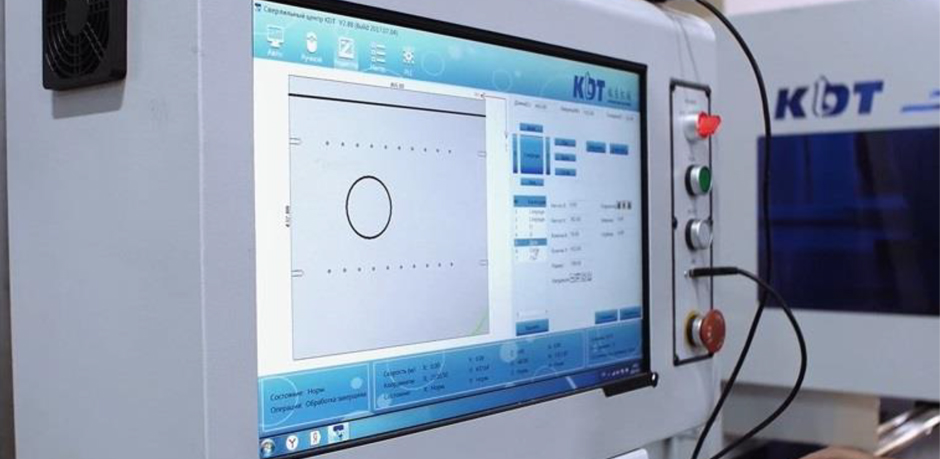

Промышленный компьютер на базе Windows обеспечивает надежную работу системы ЧПУ. Визуальное отображение кромки. Возможность удаленной диагностики. Программы обработки можно писать как на станке, так и выгружать из программы «Базис Мебельщик».

Промышленный сканер для считывания штрих-кодов входит в базовое оснащение станка. Сканер, позволяет оперативно запускать в работу необходимую карту присадки.

Рабочий стол оснащен воздушной подушкой.

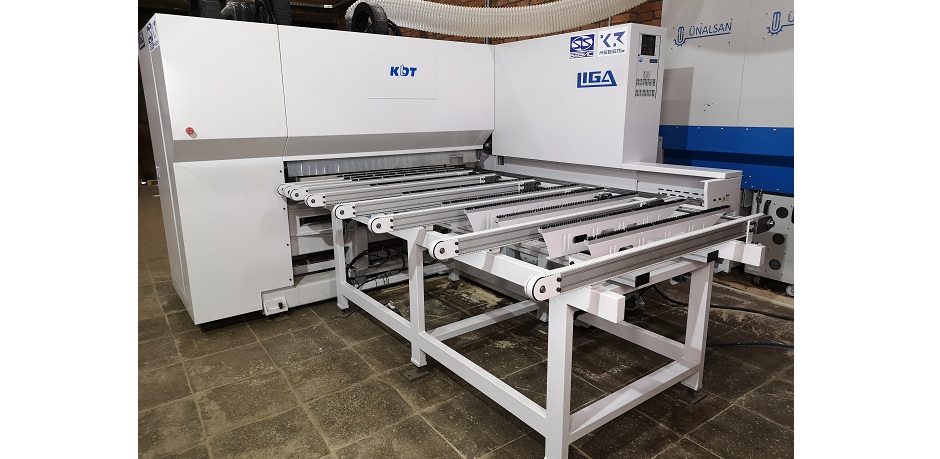

Станок поставляется в базе с автоматизированным разгрузочным столом, что позволяет работать в проходном режиме и встраивать его в линию.

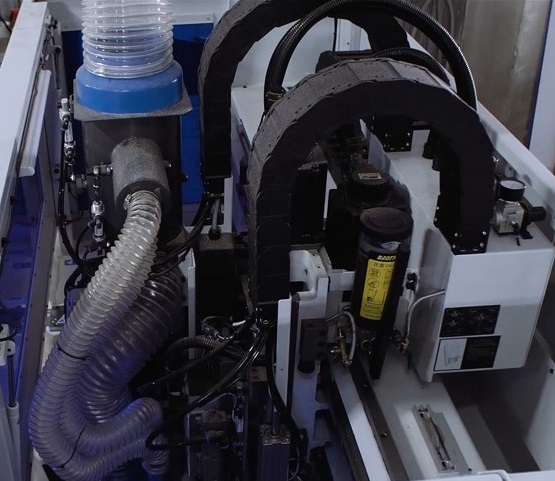

Три независимых патрубка аспирации для сверлильных и фрезерных узлов с автоматическим шибером.

Станок интегрирован с программой "Базис" и "К-3".

Наименование | KDT KD-612MH |
---|---|
Длина заготовки, мм | 200 - 2850 |
Ширина заготовки, мм | 35 - 1200 |
Толщина заготовки, мм | 10 - 60 |
Ширина заготовок для пазования, мм | 50 - 800 |
Размер пильного диска, мм | 120/20 |
Скорость перемещения захватов заготовки (Х), м/мин | 130 |
Max. скорость по оси (Y), м/мин | 75 |
Max. скорость по оси (Z), м/мин | 30 |
Кол-во вертикальных шпинделей сверху, шт | 12 |
Кол-во горизонтальных шпинделей сверху, шт | 8 |
Кол-во вертикальных шпинделей снизу, шт | 9 |
Фрезерный узел, 2 шт (верх/низ) | 2 x 3,5 кВт |
Шпиндель присадочной группы | 2 x 2,2 кВт |
Диаметр аспирационного патрубка, мм | 1x200 + 1х150 |
Размеры станка (ДхШхВ), мм | 5610x2480x2190 |
Установленная мощность, кВт | 20,3 |
Рабочее давление, Бар | 6 |
Вес станка, кг | 3000 |
Инструменты и расходники для KDT KD-612 MH
