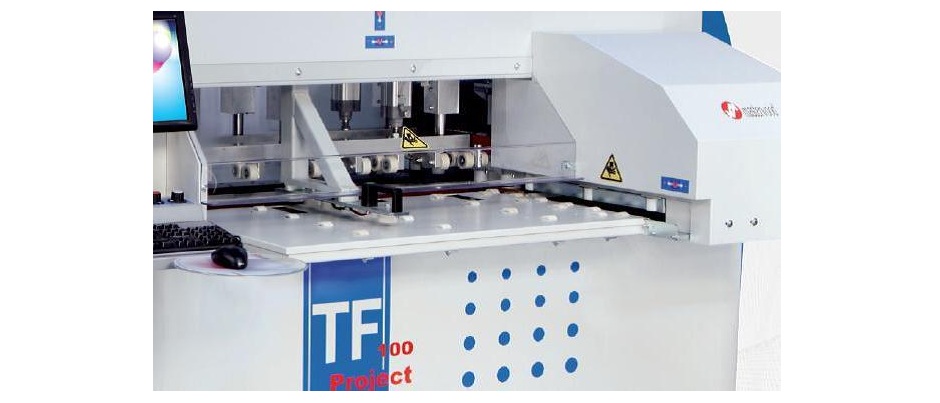

Сверлильно-присадочный центр с ЧПУ MASTERWOOD SPEEDY II

Тяжелое монолитное основание. Электросварка и ребра жесткости гарантируют жесткость и большой ресурс точности обработки.

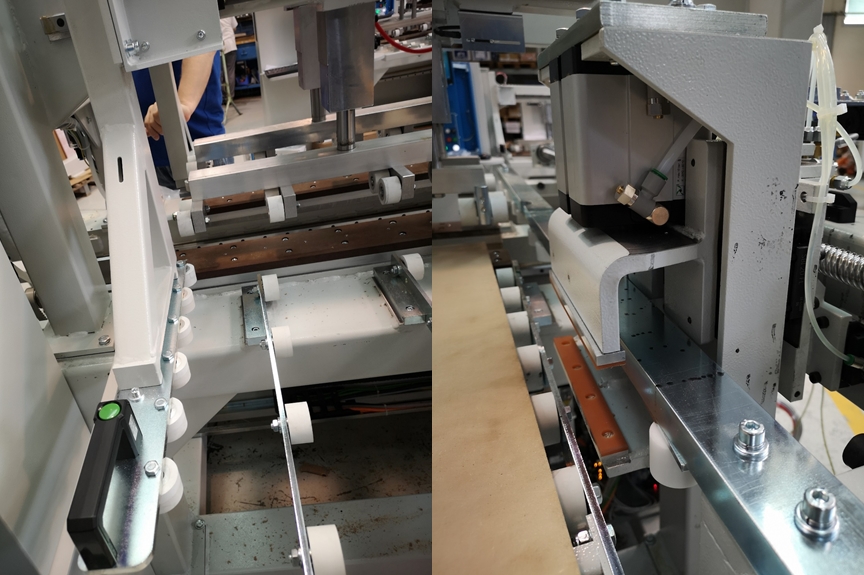

Деталь надежно фиксируется базирующим упором и передвигается в горизонтальном положении по резиновым роликам с низким коэффициентом трения.

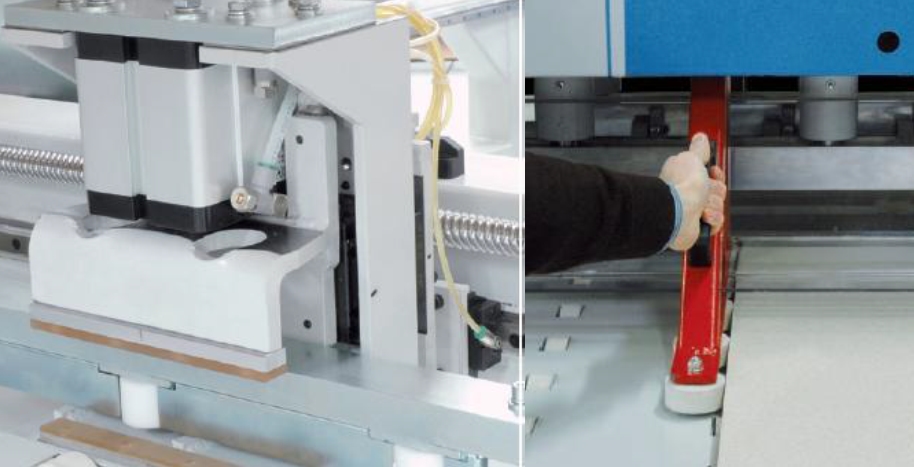

Перемещение по оси осуществляется с помощью мощного зажима панелей, который передвигается по линейным направляющим, а подача осуществляется с помощью шарико-винтовой пары. Данное решение обеспечивает высокую точность обработки и жесткое крепление заготовки.

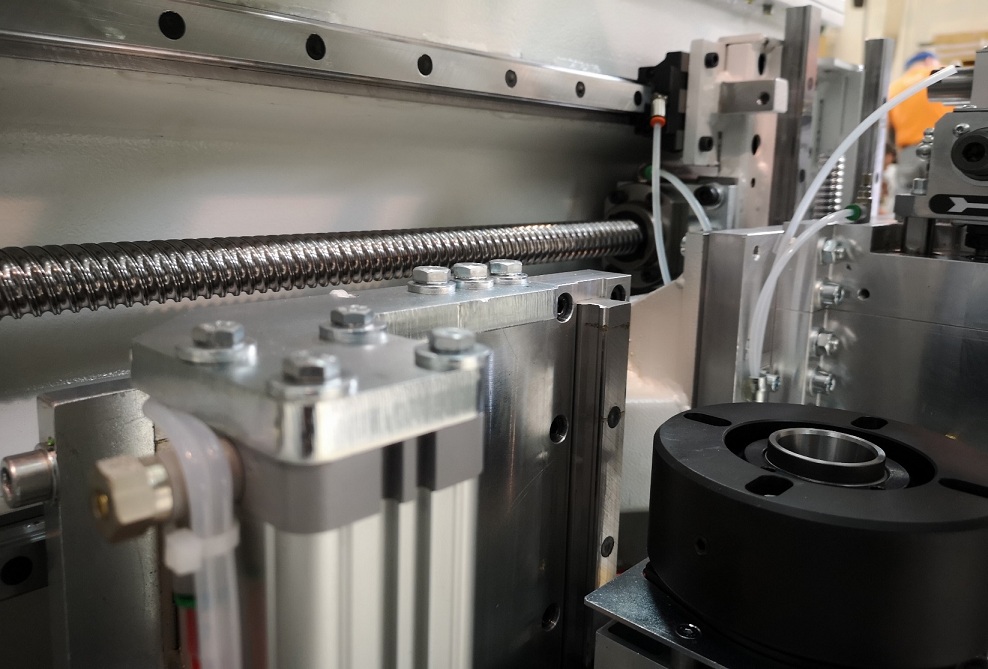

Перемещение осуществляется с помощью высокоточных ходовых винтов с предварительным нагружением, что гарантирует полное отсутствие люфта для высокой точности перемещения.

Цифровое управление ускорениями совместно с высокой жесткостью структуры позволяют производить перемещения на высокой скорости без вибраций.

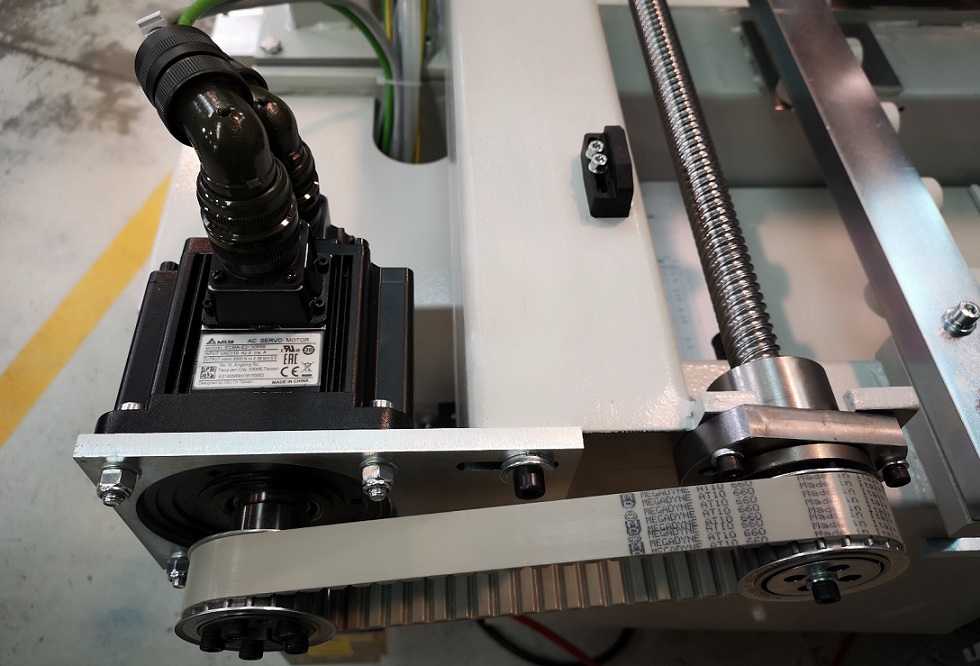

Серводвигатели DELTA позволяют достигать высокие скорости и точность.

Все перемещения осуществляются по линейным направляющим качения по подшипникам с предварительным нагружением с двусторонним уплотнением для предотвращения попадания пыли внутрь. Данная система гарантирует неограниченную долговечность без какого-либо обслуживания.

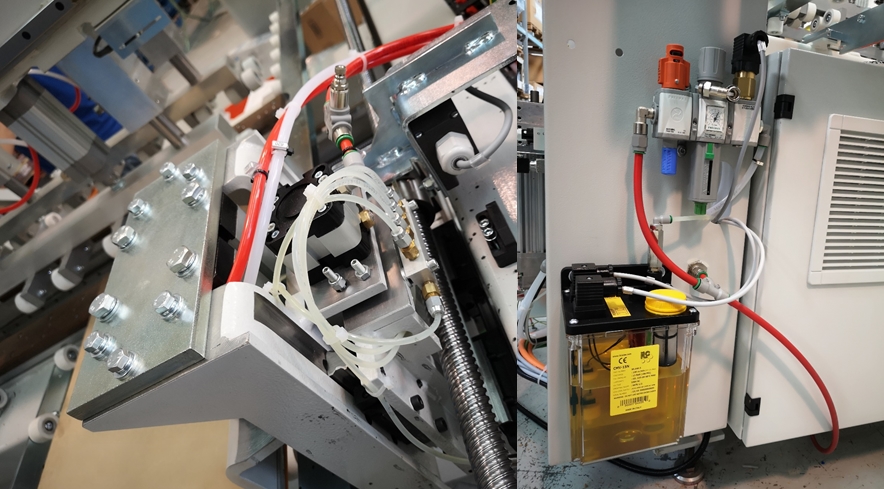

Станок оборудован централизованной системой смазки, которая обеспечивает распределение смазывающего материала по всем подвижным частям станка.

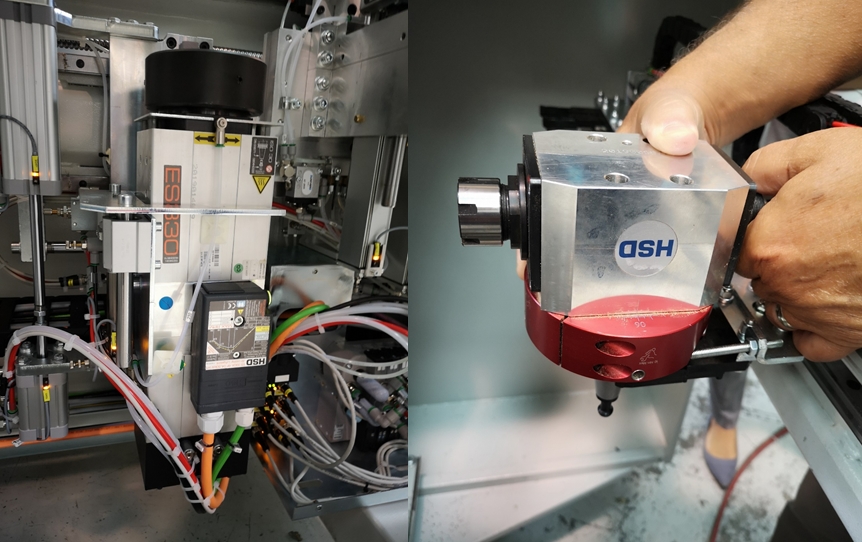

Фрезерный узел HSD с автоматической сменой инструмента позволяет производить 3-х осевую обработку детали.

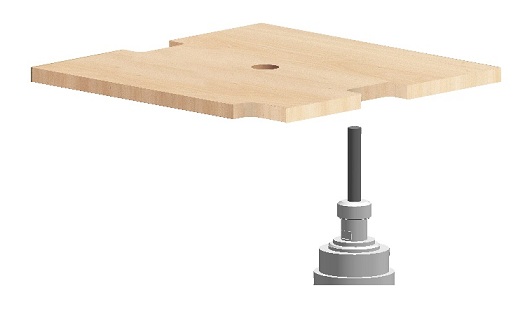

ОПЦИОНАЛЬНО возможно использование 4-й оси для фрезерования торца детали (одной стороны).

Линейный магазин для инструмента

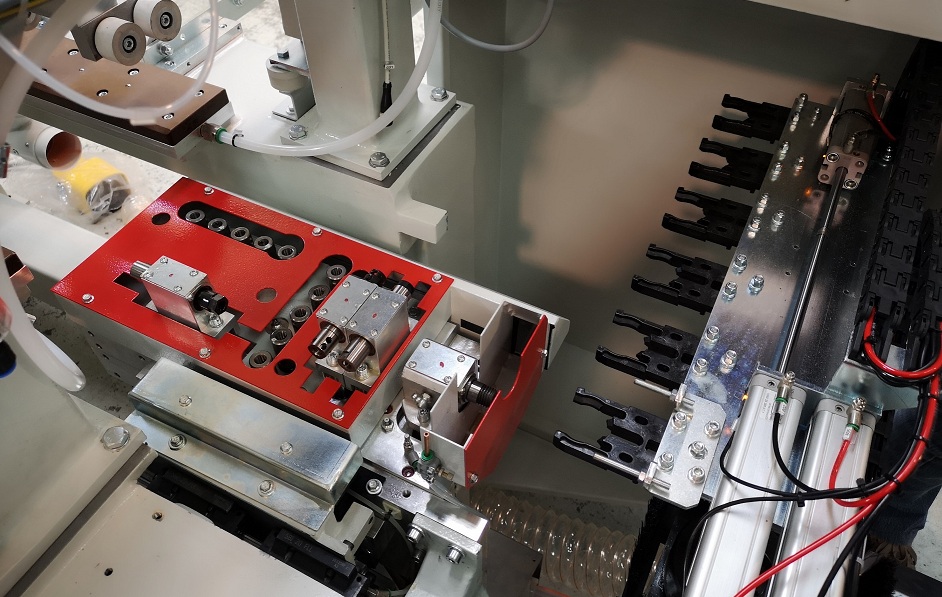

Сверлильная группа для вертикальных и горизонтальных операций сверления с независимыми шпинделями.

Алюминиевая конструкция, изготовленная на высокоточном обрабатывающем центре с ЧПУ.

Все шпиндели вращаются одновременно, по или против часовой стрелки, с независимым запуском каждого шпинделя посредством пневмоцилиндров для одиночного или множественного сверления.

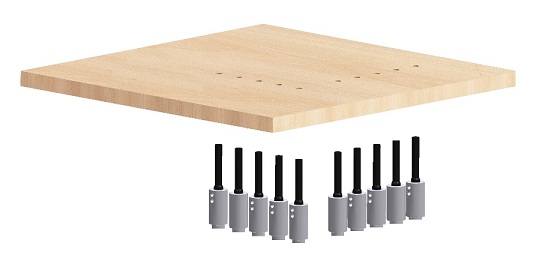

• 5 независимых вертикальных шпинделей вдоль оси X
• 5 независимых вертикальных шпинделей вдоль оси Y

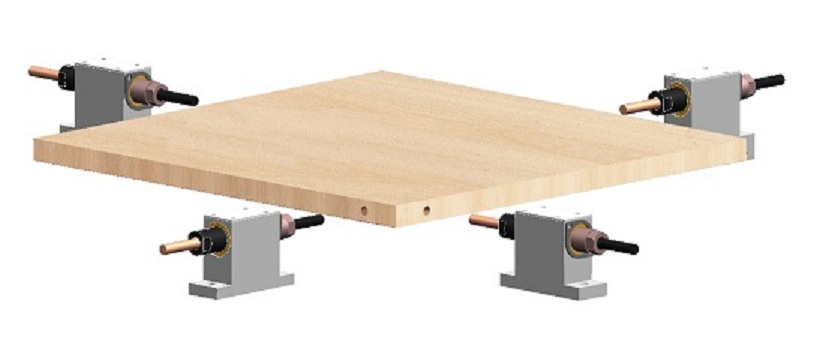

• 2 двойных независимых горизонтальных шпинделей вдоль оси X
• 1 двойной независимый горизонтальный шпиндель вдоль оси Y
• межцентровой расстояние между шпинделями: 32 мм
• мощность мотора 1,7 кВт
• скорость вращения 4 000 об/мин

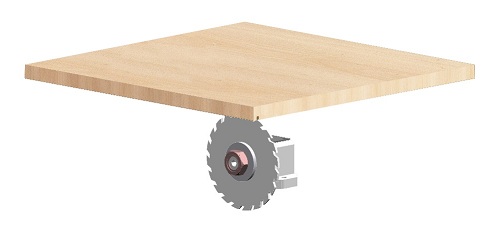

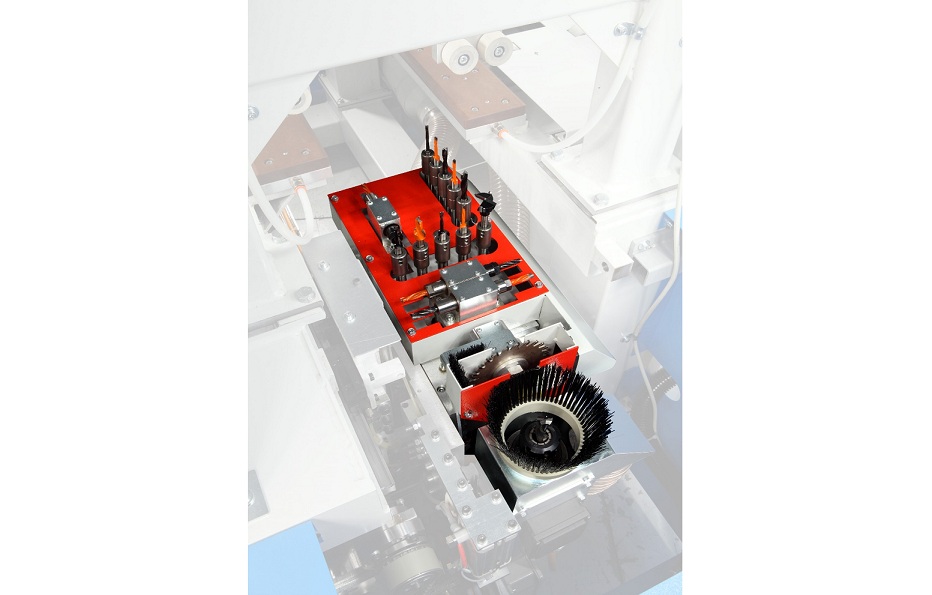

Пазовальная пила интегрирована в сверлильную группу. Используется для пропиливания продольных пазов.
- скорость вращения 4 000 об/мин
- максимальный диаметр пилы: 125 мм
* Пильный диск не входит в комплектацию

Профессиональный, оперативный и качественный сервис.

Дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.

Обеспечивает и поддерживает:
- визуализацию интерфейса оператора;
- диагностические сигналы;
- резервное копирование файлов и возможность их переноса;
- апгрейд операторского интерфейса и логики ЧПУ;
- онлайн сверку и изменение статуса конфигураций, параметров и программ.

Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода MASTERWOOD.

*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят)
