4-х шпиндельный обрабатывающий центр ChangFeng CF-RJ-400DT
Модели серии
Особенности модели CF-RJ-400DT
-
Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм
-
Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин
-
Шпиндели HQD 6.0KW – 4шт.
-
Система ручной смены инструмента
-
Система управления SYNTEC 60CA
Особенности модели CF-RJ-400DT
-
Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм
-
Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин
-
Шпиндели HQD 6.0KW – 4шт.
-
Система ручной смены инструмента
-
Система управления SYNTEC 60CA
Связь с ведущим специалистом:
8 800 707 74 77Модель
CF-RJ-400DT
Особенности модели CF-RJ-400DT
-
Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм
-
Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин
-
Шпиндели HQD 6.0KW – 4шт.
-
Система ручной смены инструмента
-
Система управления SYNTEC 60CA

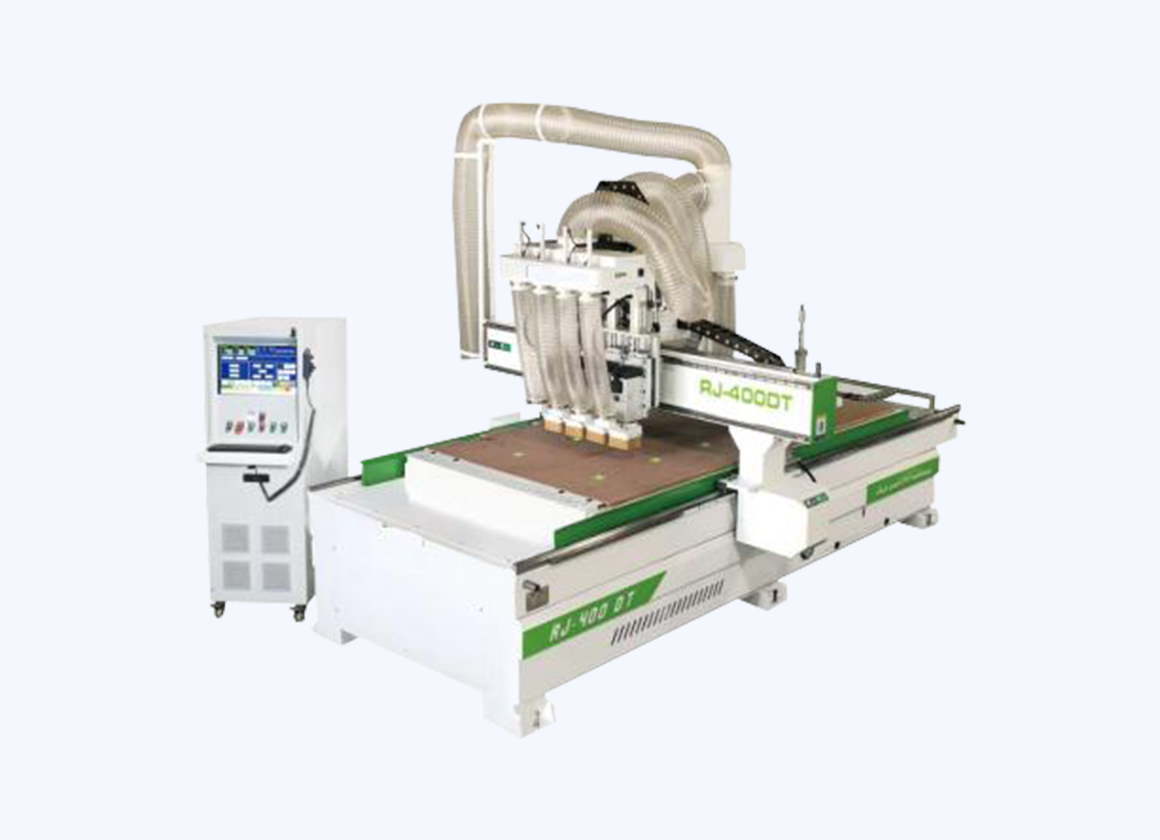

Четырехшпиндельный обрабатывающий центр Chang Feng CF-RJ-400DT предназначен для точной, высокоскоростной фрезерной обработки различных композиционных материалах, фанере, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
-
Зона обработки: ось X: 3000мм; ось Y: 2000 мм; ось Z: 260 мм;
-
Скорость перемещения по осям X/Y/Z: – 60/60/15 м/мин;
-
Шпиндель: мощность 6 кВт х 18 000 об/мин. – 4 шт.;
-
Система ручной смены инструмента;
-
Современная система ЧПУ реализует высокоскоростную интерполяцию, скорость перехода между траекториями обработки, обеспечивая высокую точность и производительность; расширенный функционал предоставляет множество инструментов для создания различных типов обработки шипа и пазов; графическое программирование: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, оператору требуется только ввести размер детали для завершения обработки, что значительно сокращает время создания программы обработки;
-
Автоматическая система смазки;
-
Конструкция портального типа.
Конструктивные преимущества
|
|
СТАНИНА И ПОРТАЛСтанина это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку. Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и зубчатых реек. На заводе ChangFeng осуществляется проверка геометрии на каждом этапе сборки. |
|

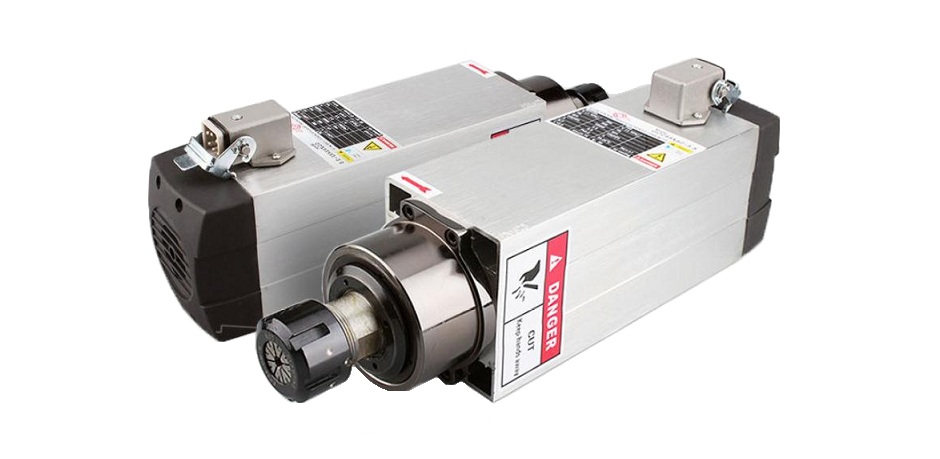

ЭЛЕКТРОШПИНДЕЛЬСтанок оснащен надежными электрошпинделями 4 х 6 кВт. |
|

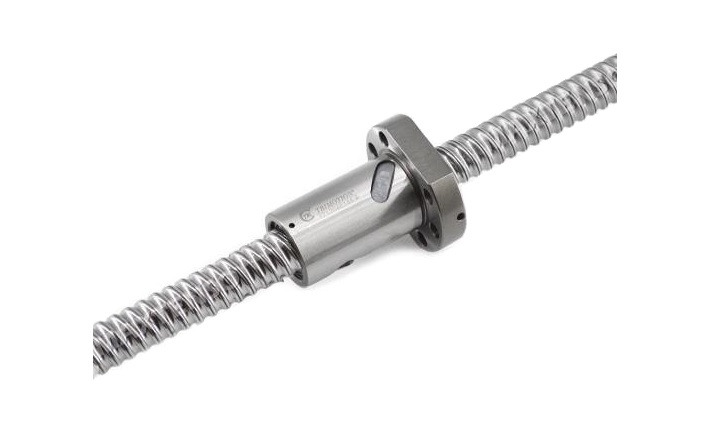

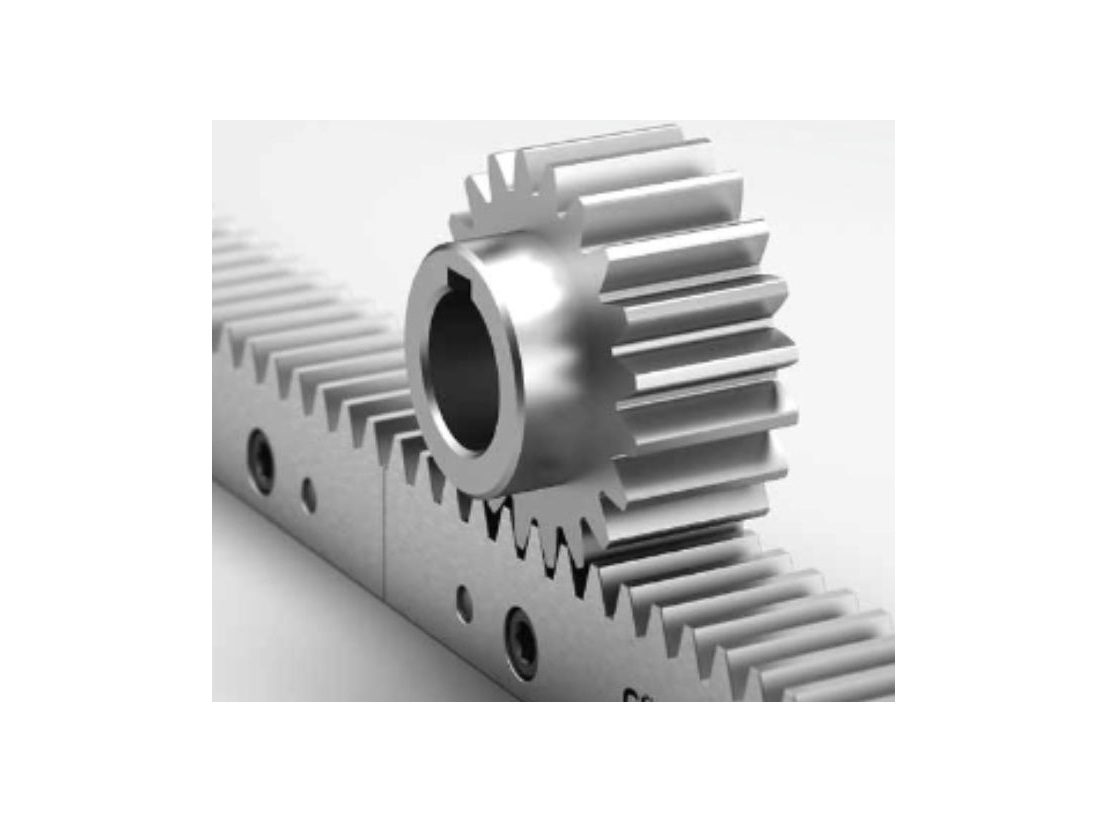

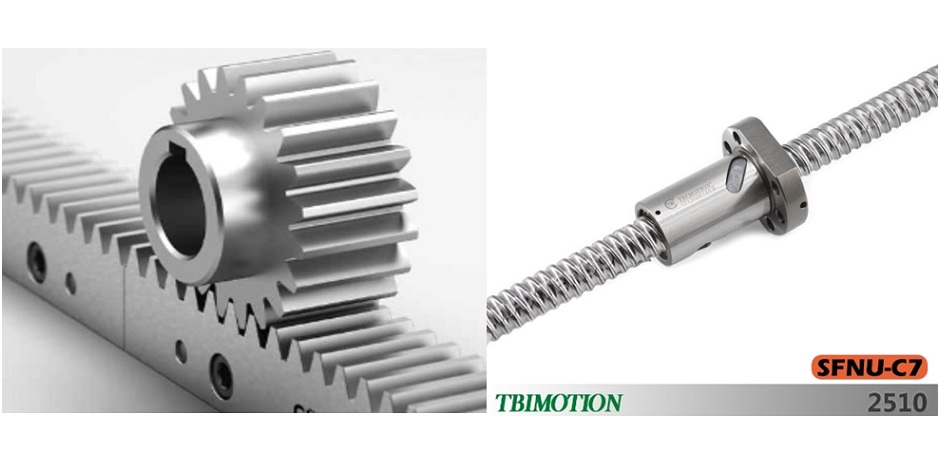

ПЕРЕМЕЩЕНИЕ ПО ОСЯМЗубчатая рейка и шестерня (Германия), Направляющие качения и каретки LMA Тайвань, Шарико-винтовые пары TBI 2510 (TBIMOTION) – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность. |
|

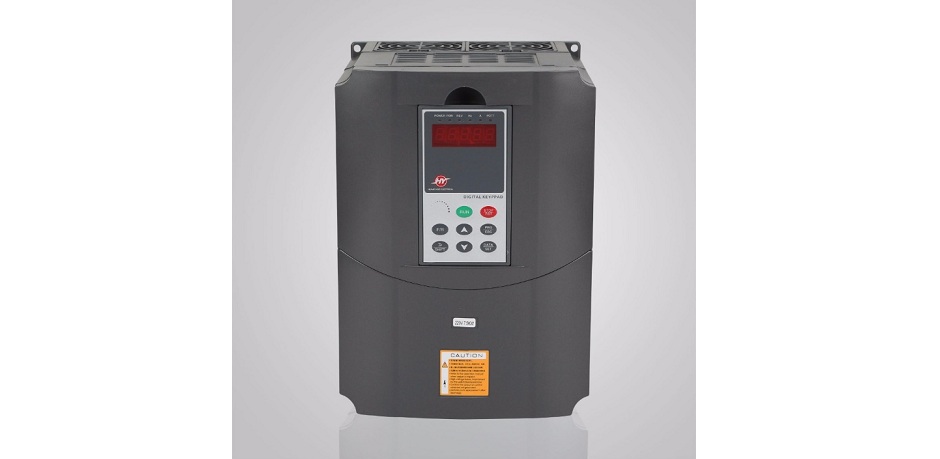

ИНВЕРТОРИнвертор Beishide Высокопроизводительный, надежный, 7,5 кВт (Beishide). |
|

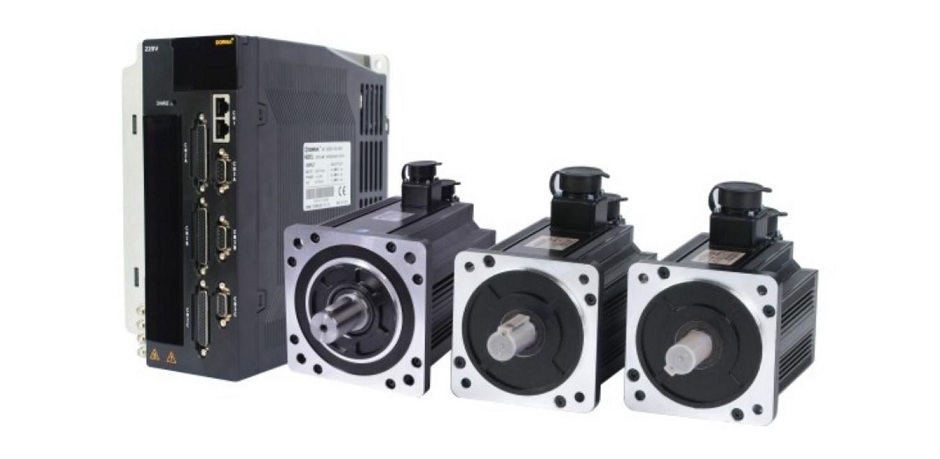

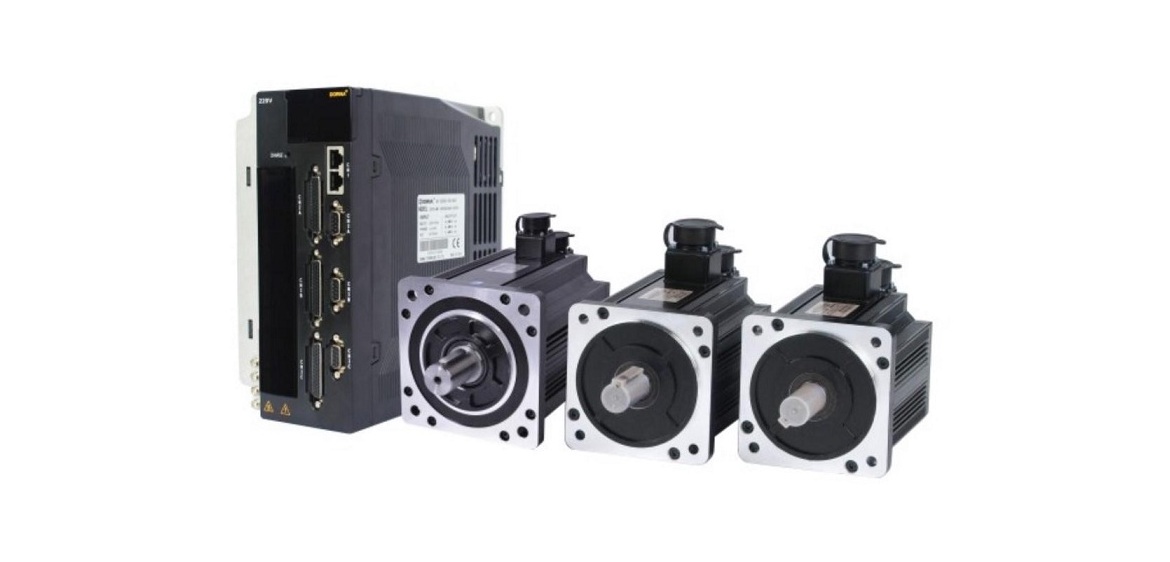

СЕРВОМОТОРЫ DORMAСервомоторы DORMA повышенной мощности 1,5 кВт. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 60/60/15 м/мин. |
|
|
СИСТЕМА СМАЗКИАвтоматическая система смазки - осуществляет смазку всех необходимых узлов и агрегатов. |
|

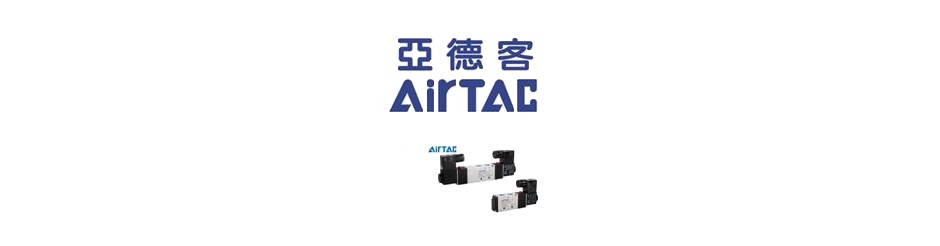

ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫКомпоненты пневматики от компании AIRTAC (Тайвань) – гарантируют безотказную работу оборудования в условиях реального производства. |
|

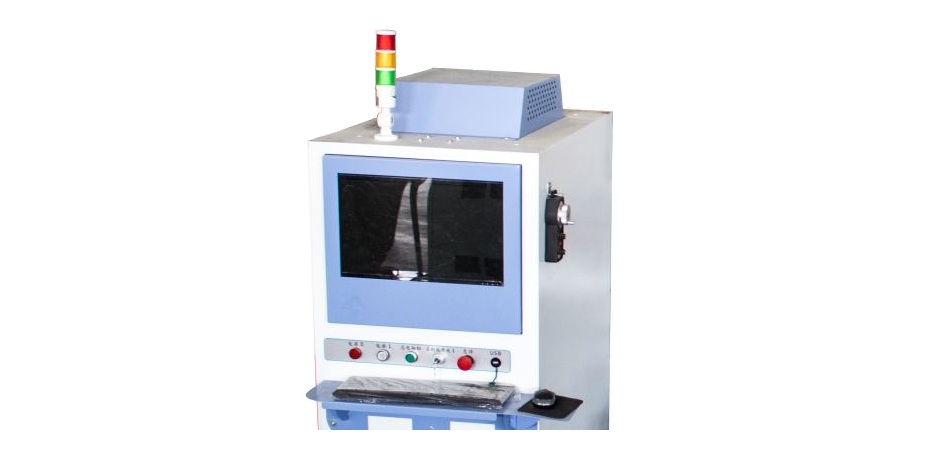

СИСТЕМА УПРАВЛЕНИЯСовременная и всем хорошо знакома система ЧПУ на базе стойки SYNTEC 60CA (Тайвань) реализует высокоскоростную интерполяцию, скорость перехода между траекториями обработки, обеспечивая высокую точность и производительность; расширенный функционал предоставляет множество инструментов для создания различных фрезерных операций: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали. |
|
СЕРВИС И ОБСЛУЖИВАНИЕПрофессиональный, оперативный и качественный сервис. |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
