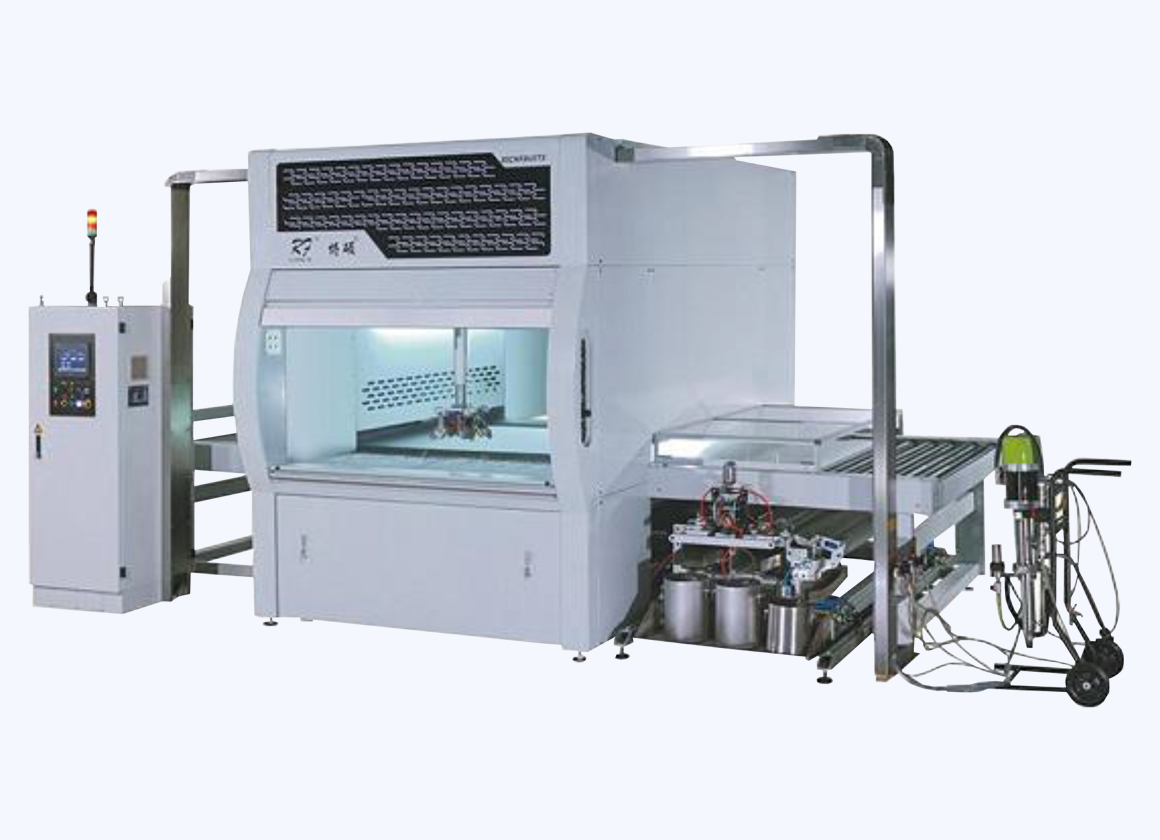

Автоматический покрасочный станок MH 7413x1D предназначен для покраски в проходном режиме плоских и профилированных заготовок, в том числе и по торцам.

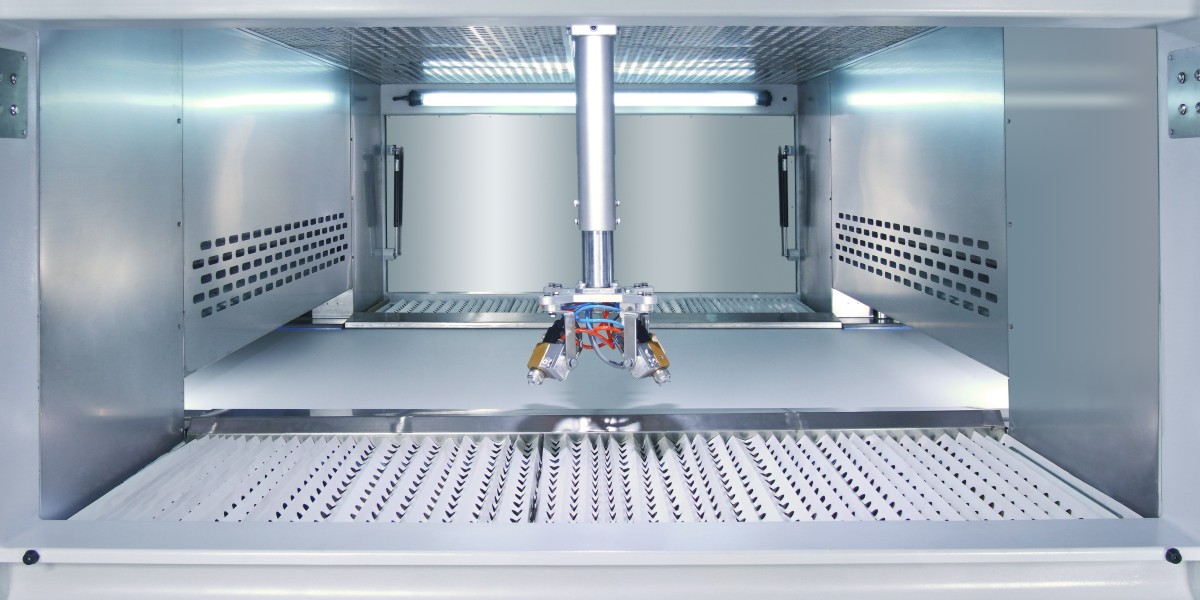

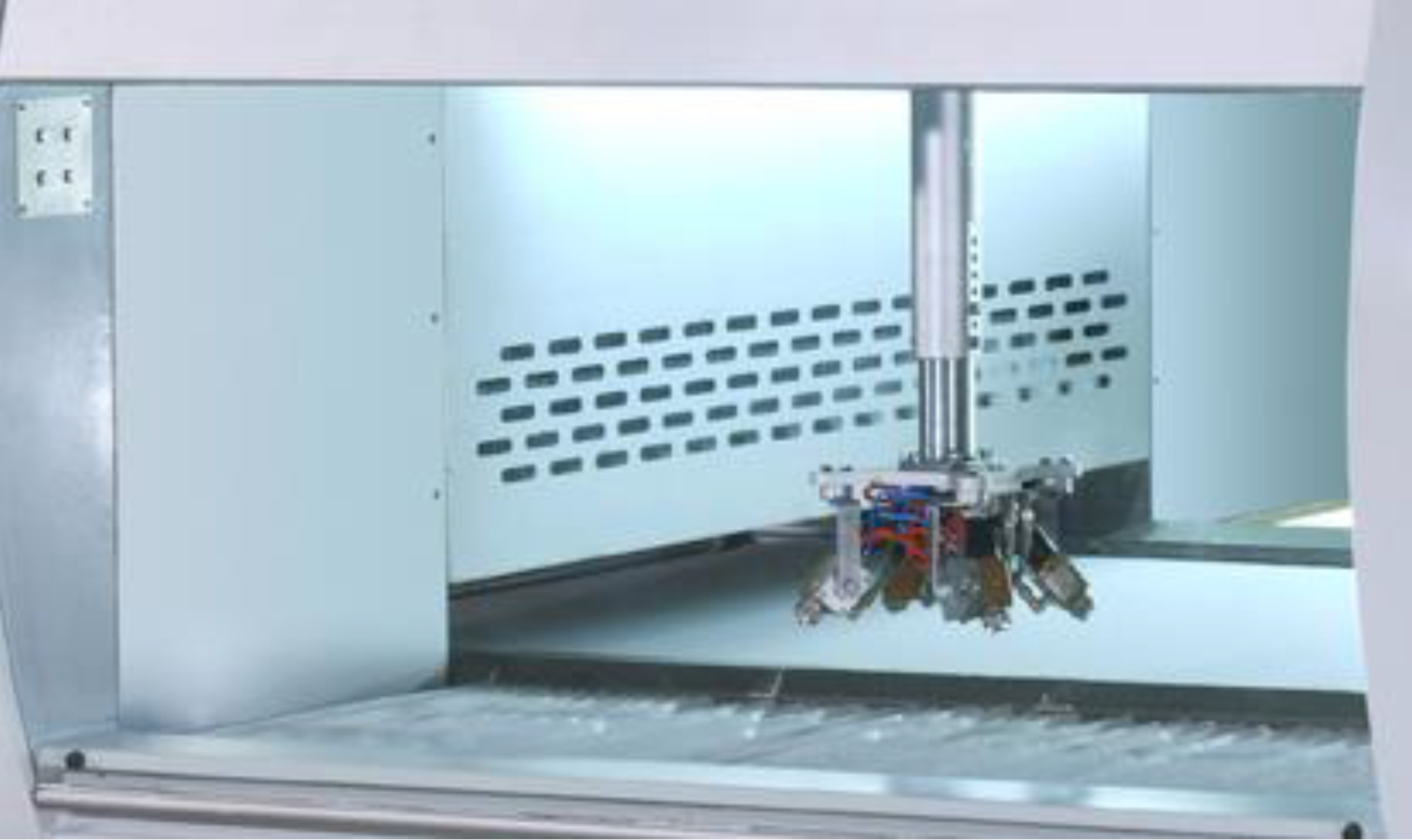

Станок оснащен окрасочным манипуляторами с 4-мя распылителями. Манипулятор совершает возвратно-поступательное движение поперек направления движения конвейера полностью окрашивая изделие.

Оборудование изготовлено в соответствии с нормами ЕС и может быть использовано в зонах класса 0.

На основе станка MH 7413x1D в зависимости от ТЗ клиента формируется комплектная линия, позволяющая получить требуемое качество покрытия с определенной в ТЗ производительностью.

Конструктивные преимущества

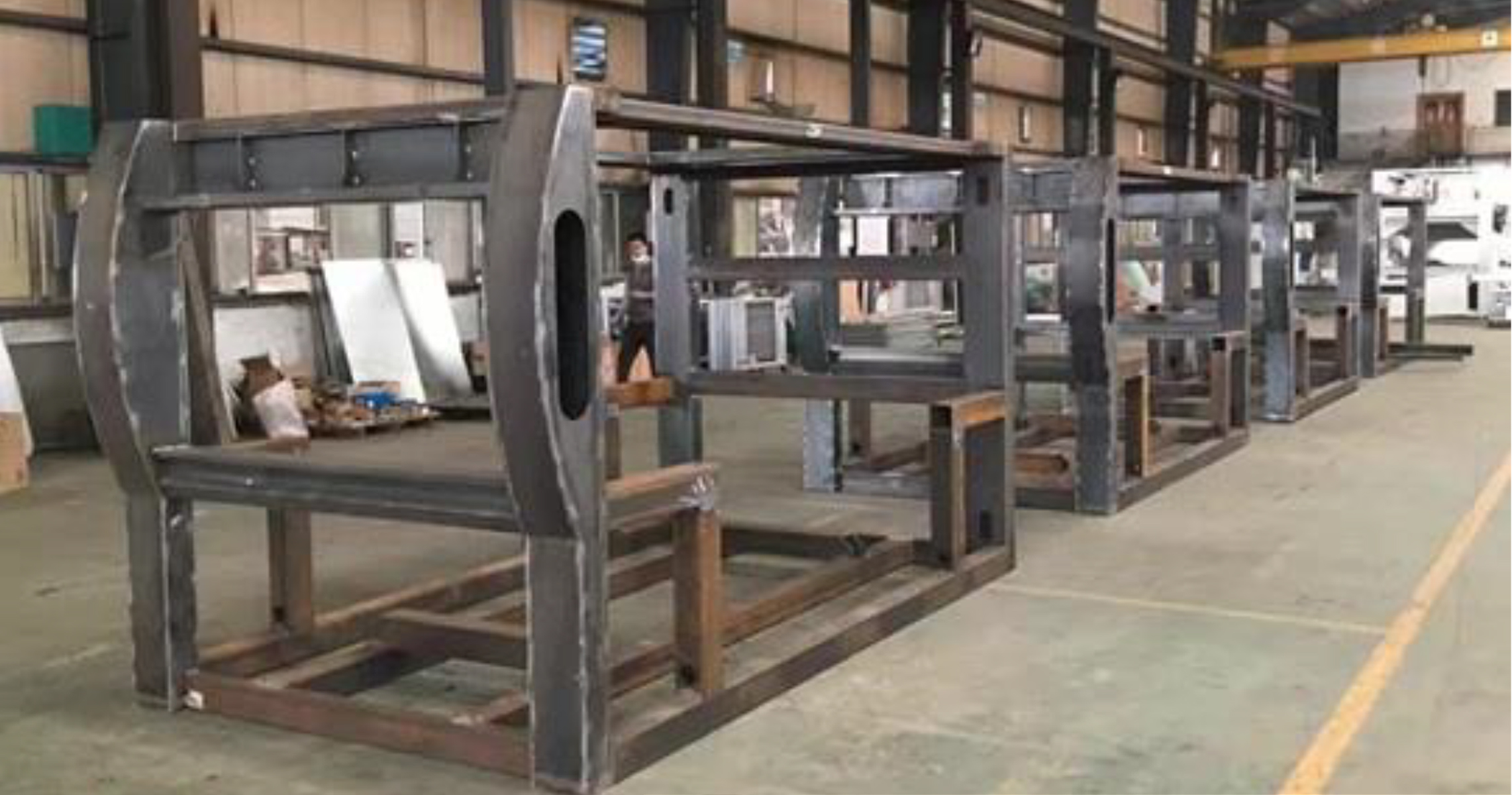

Сварная сборная конструкция из стальных труб и профилей с защитными кожухами, представляющая собой опорную часть ленточного конвейера.

Для достижения качественной эксплуатации в течение 20 лет, сварная станина станка изготовлена путем отжига, с антикоррозийным покрытием. Что и отличает от других производителей.

Система на основе полимерной (РЕ) ленты - гладкое жиронепроницаемое покрытие, что позволяет достигать высокого результата регенерации краски.

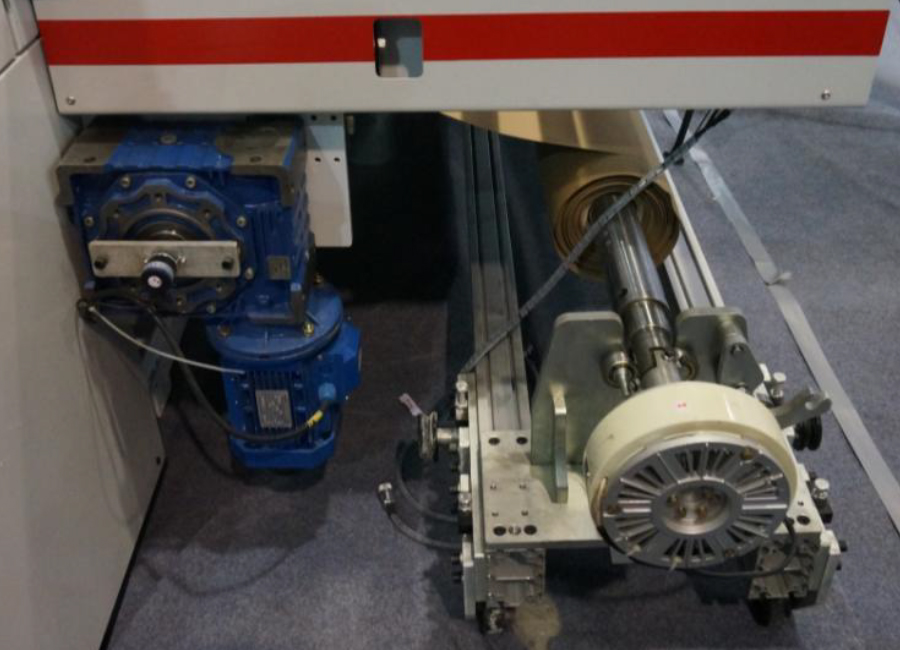

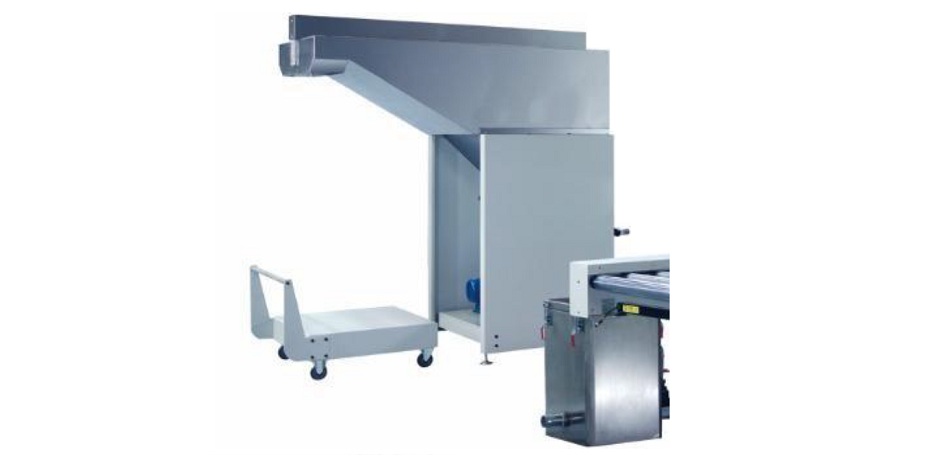

По запросу станок возможно оснастить станциями размотки и смотки для использования в качестве транспортной подложки одноразовых рулонных материалов (бумага, пленка и т.п.).

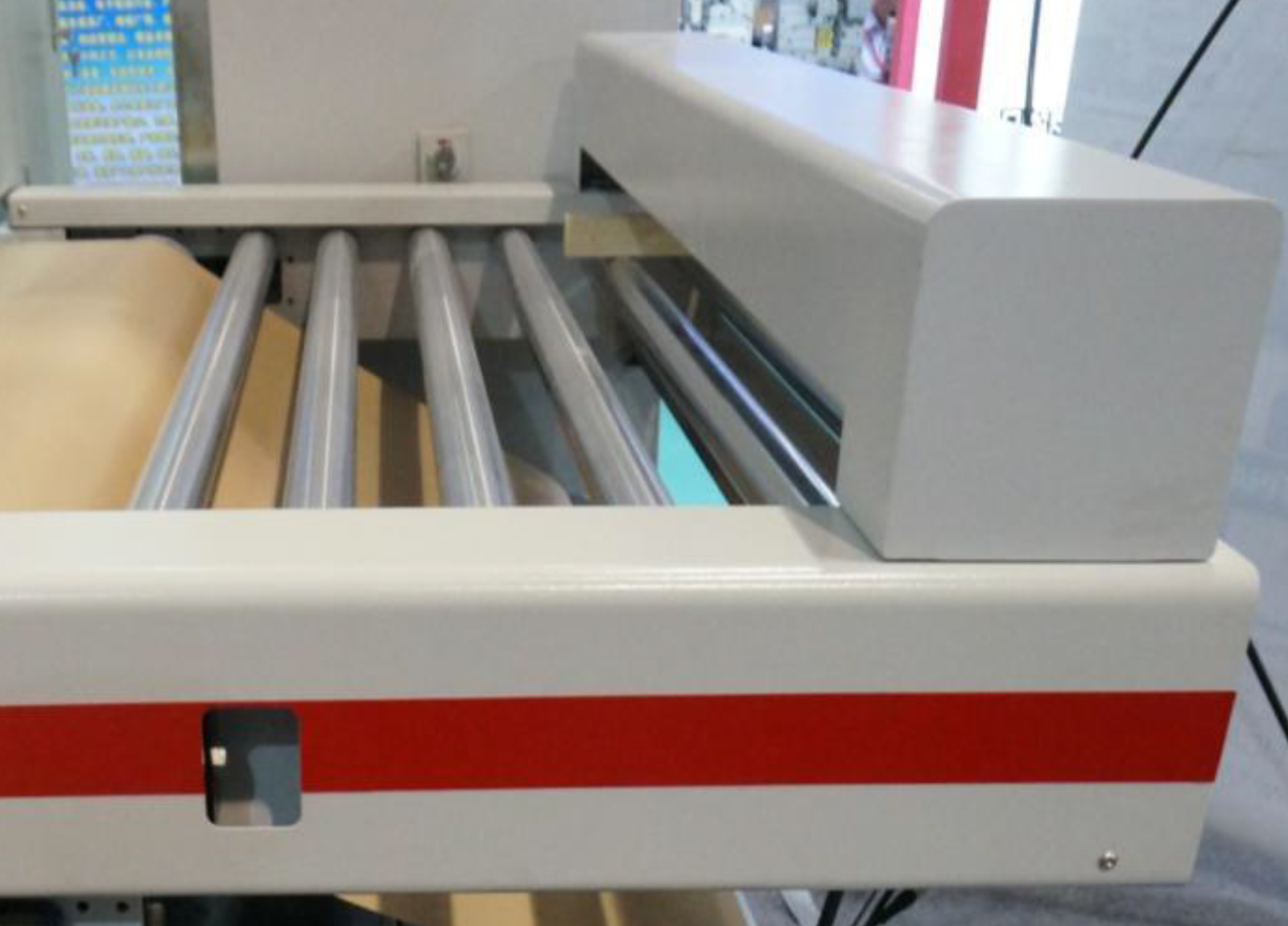

Над входным конвейером располагается система сканирования габаритных размеров заготовок, которая автоматически определяет размеры заготовки и распыляет краску только в этих пределах.

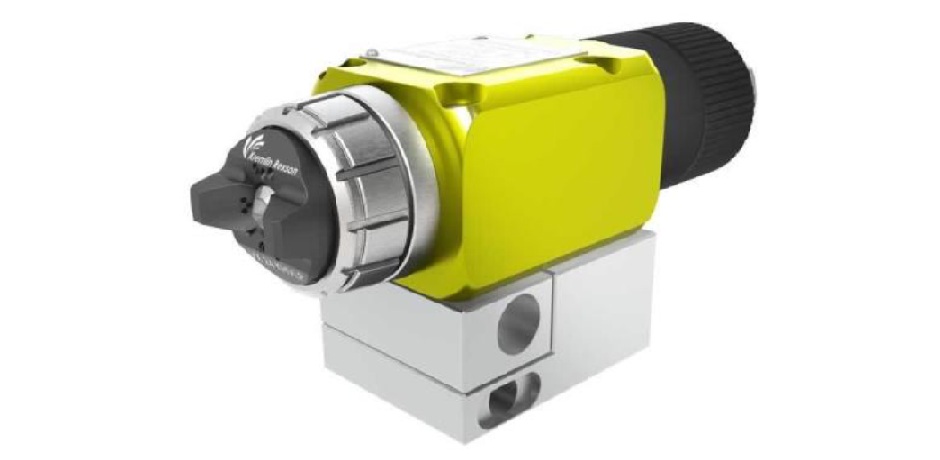

Система распыления AIRMIX предусматривает применение ЛКМ вязкостью от 30 Cps (15 сек) до 8000 Cps, под давлением ЛКМ в пределах от 24 до 200 бар.
Скорость выхода частиц ЛКМ из краскораспылителя уменьшается до 0,7 м/сек.
Формирование факела производится воздухом до точки атомизации ЛКМ (система-AIRMIX®), уменьшается туманообразование по сравнению с обычным методом распыления.

Камера укомплектована тремя системами для улавливания пыли и системой фильтрации, для высокоэффективного сбора пыли, фильтрации и выброса, что является обязательным в процессе покраски PU материалами.

- отдельно стоящий шкаф с системой вентиляции и световой сигнализацией;

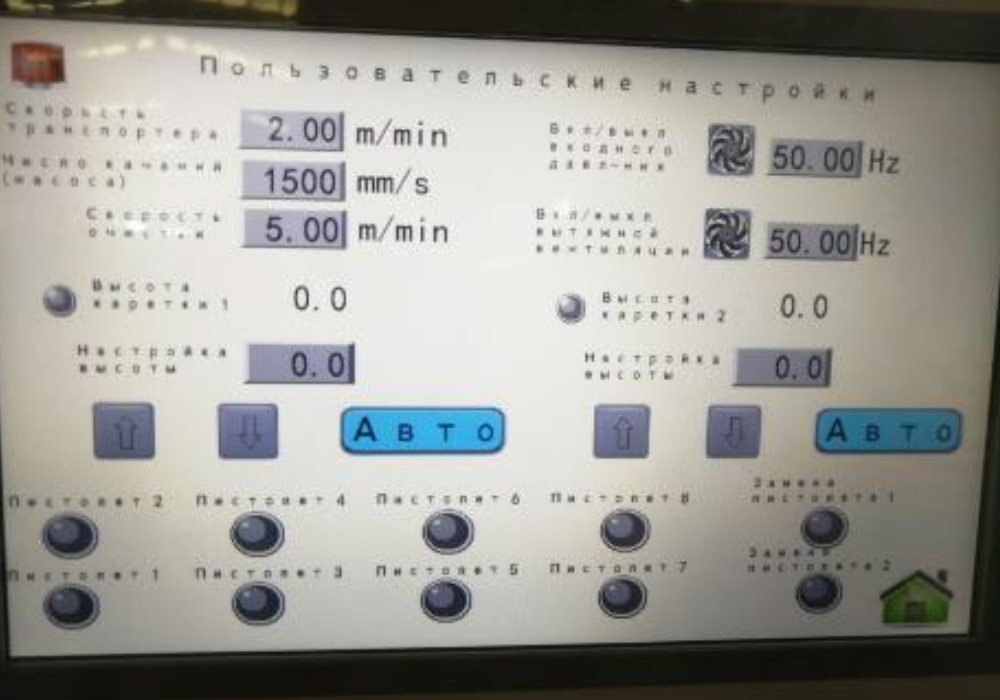

- система управления станком электронная на основе PLC c touch-screen панелью на русском языке;
Тип PLC (AFPX-C60R, Panasonic, Япония) или др. по согласованию с Заказчиком.

Программное обеспечение с возможностью одновременного управления до 8-ми распылительными пистолетами (с раздельным регулированием режимов по каждому пистолету), любой из узлов и приводов может быть отключён/ включён с пульта управления, отрегулирован с сохранением рабочих параметров.

Система управления обеспечивает полную диагностику всех неисправностей автомата с выдачей необходимой информации.

Наименование	MH-7413x1DS
Скорость конвейера, м/мин	5
Скорость возвратно-поступательного движения каретки, м/сек	2,5
Общая установленная мощность, кВт	17
Габаритные размеры станка, мм	5400×5200×2750
Вес станка, кг	5000
Размеры обработки
Макс. рабочая ширина, мм	1250
Макс. толщина панели, мм	60

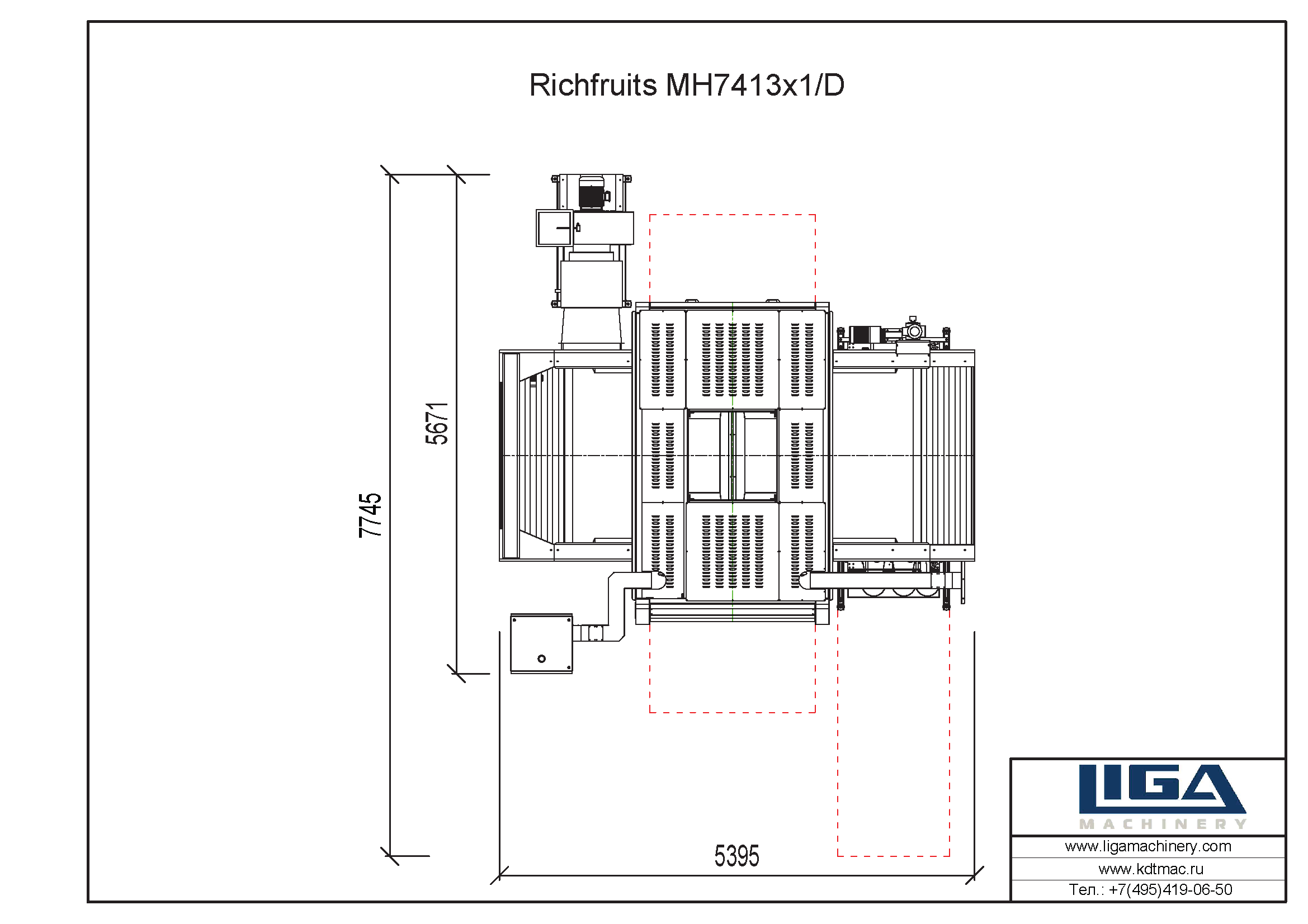

Установочные размеры для RICHFRUITS MH-7413х1DS 55.7 КБ
