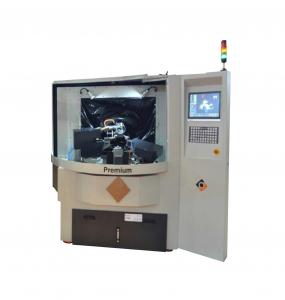

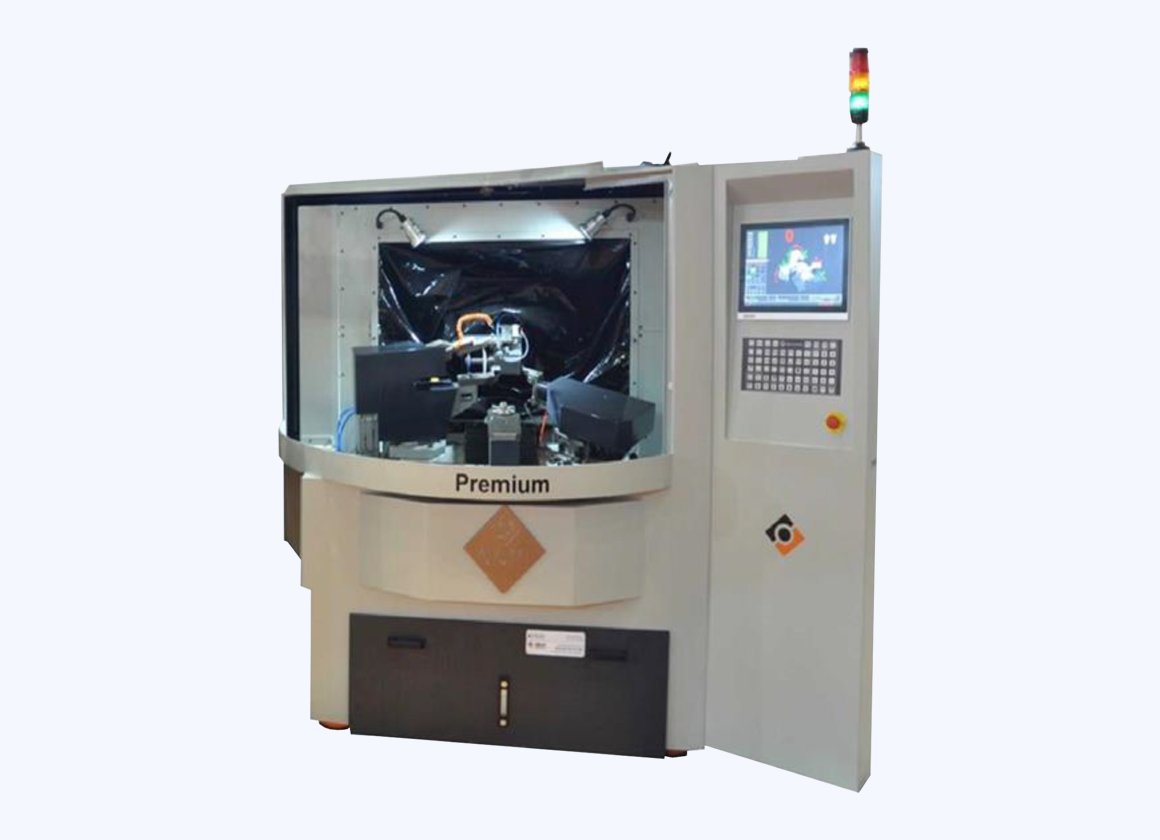

Автоматический 5-ти осевой станок с двойным кругом для заточки круглых дисковых пил по передней и задней граням в одном цикле ABM PREMIUM

Станок PREMIUM гарантирует точную и высококачественную заточку круглых дисковых пил с твердосплавными напайками (ТСТ) по передней и задней граням в одном цикле.

Станок PREMIUM контролируется компьютером, процесс заточки по передней и задней граням осуществляется в одном цикле при помощи одного центрального зажима пилы.

Возможна поставка в составе линии с автоматической системой загрузки и выгрузки дисковых пил.

Заточка

Заточка по передней грани

Заточка по задней грани

• Заточка по передней и задней граням в одном цикле

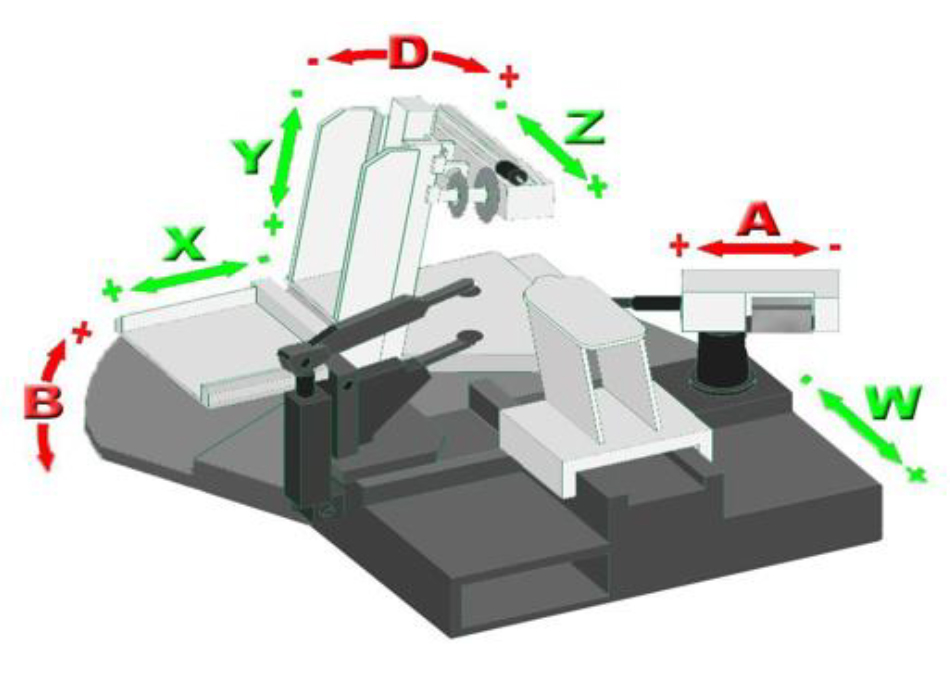

• 5-ти осевой станок с сервоприводом и числовым программным управлением. [Оси A, B, X, Y, Z]

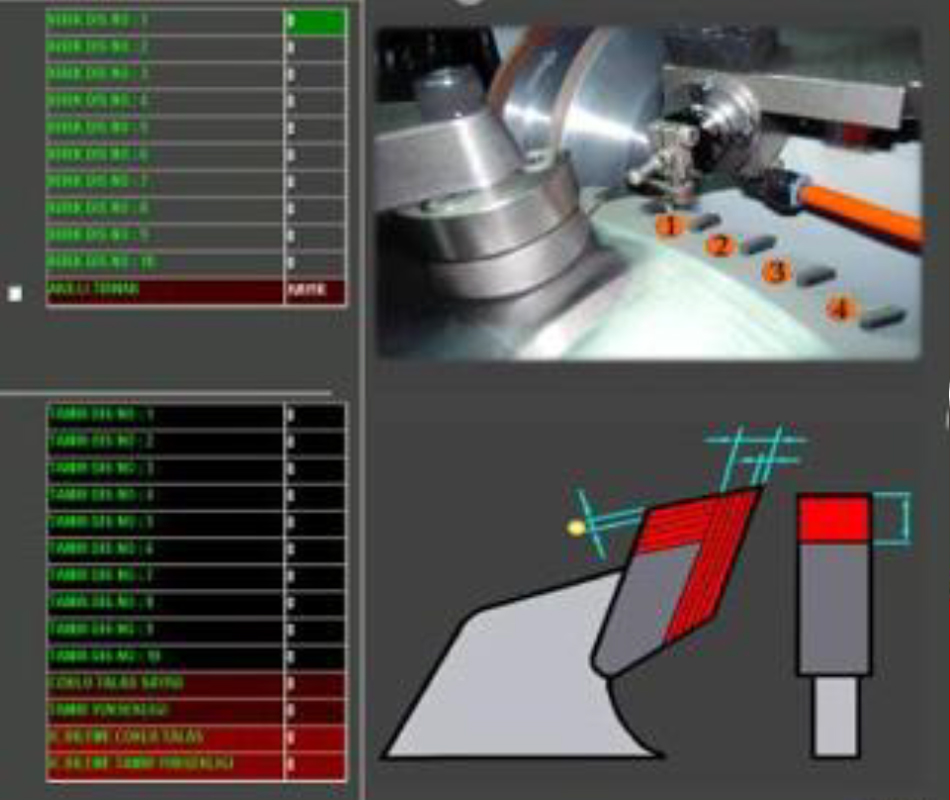

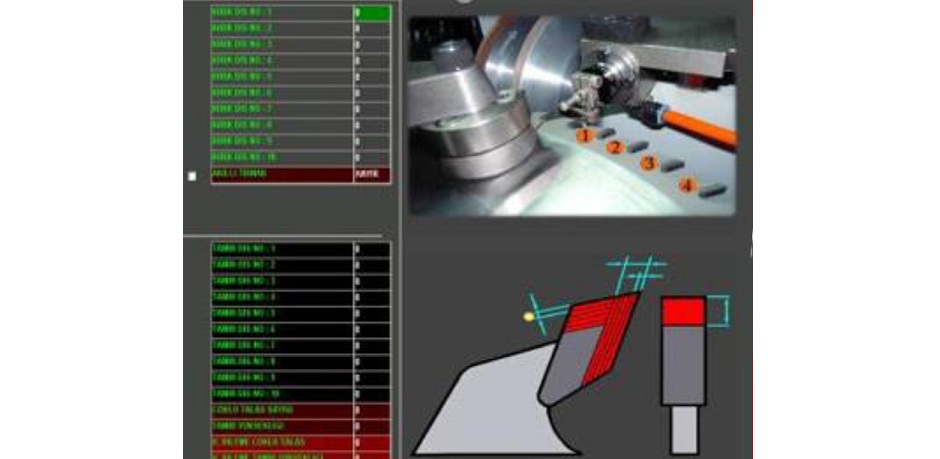

• Перескок сломанного/отсутствующего зуба

• Ремонт и наплавка нового зуба

• Применение двух заточных кругов

• Ось W для регулировки держателей пилы вручную

• Ось D для регулировки угла заточной головки вручную

• Выбор языка на панели управления (во время заказа станка необходимо указать нужный язык)

• Высококачественная заточка пил с подрезными ножами и пил со скребковыми щелями (шлицами)

• Управление с помощью компьютера

• Программа Windows®

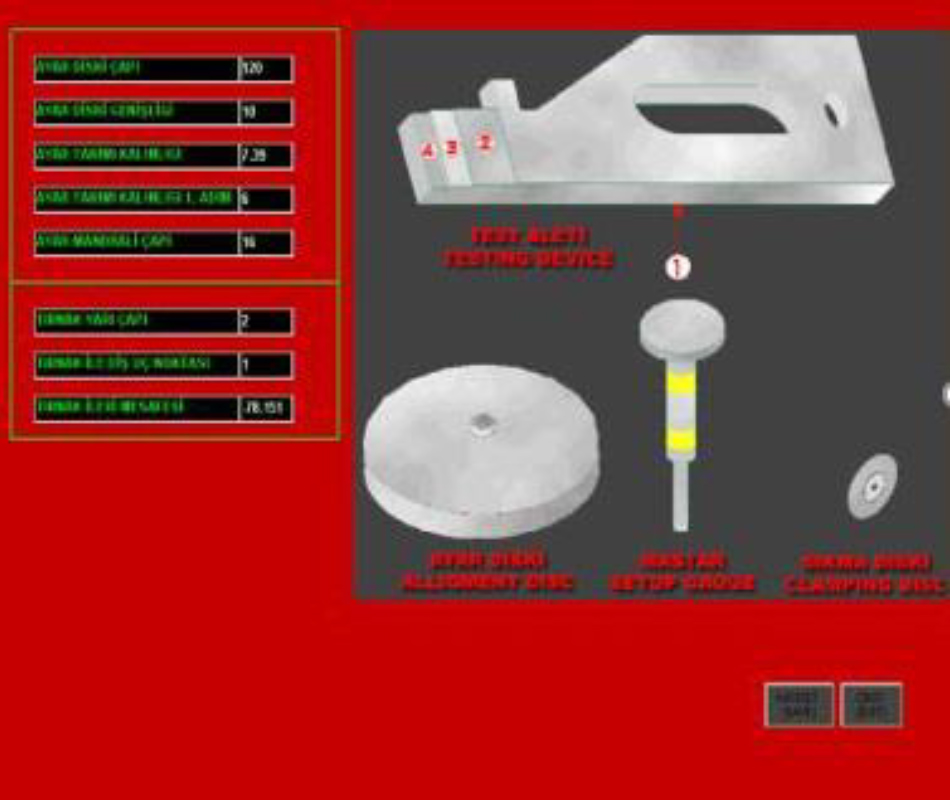

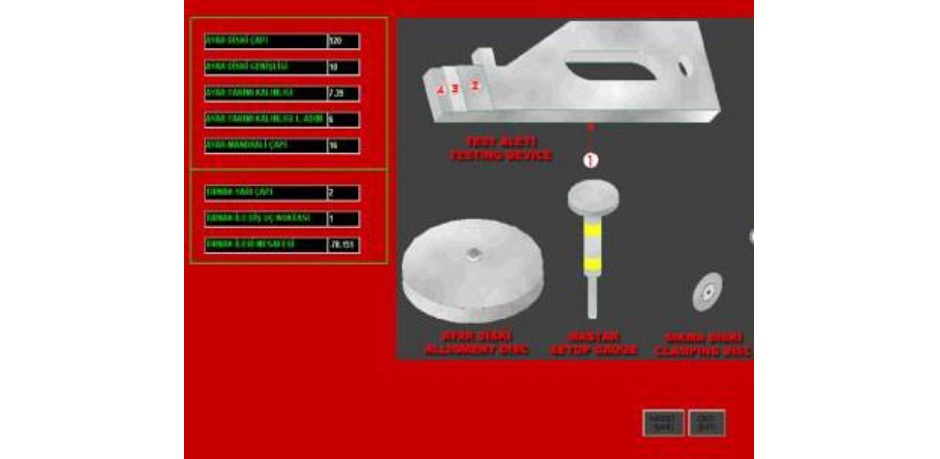

• Выбор программы заточки на панели управления

• Заточки всех распространенных профилей зубьев в 1 цикле

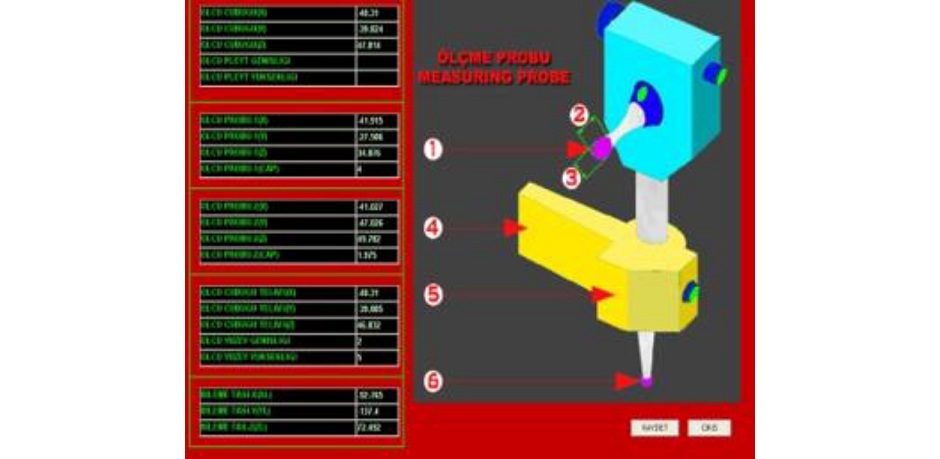

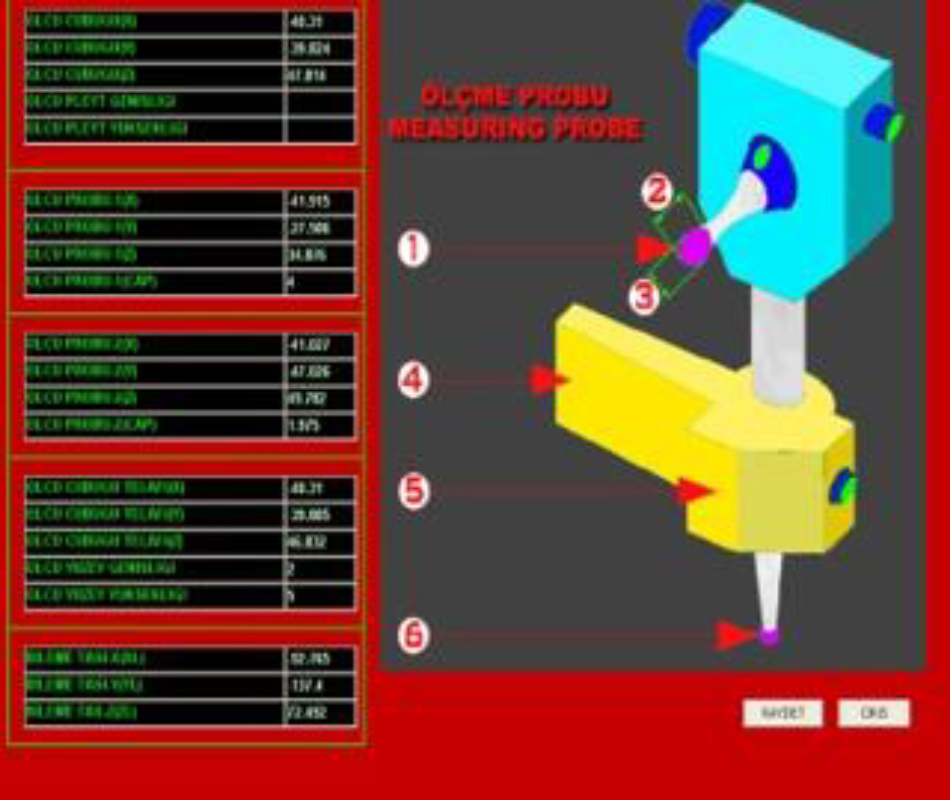

• Щуп измерения зуба

• Вычисление толщины пилы при помощи измерительного щупа или ввод вручную на экране

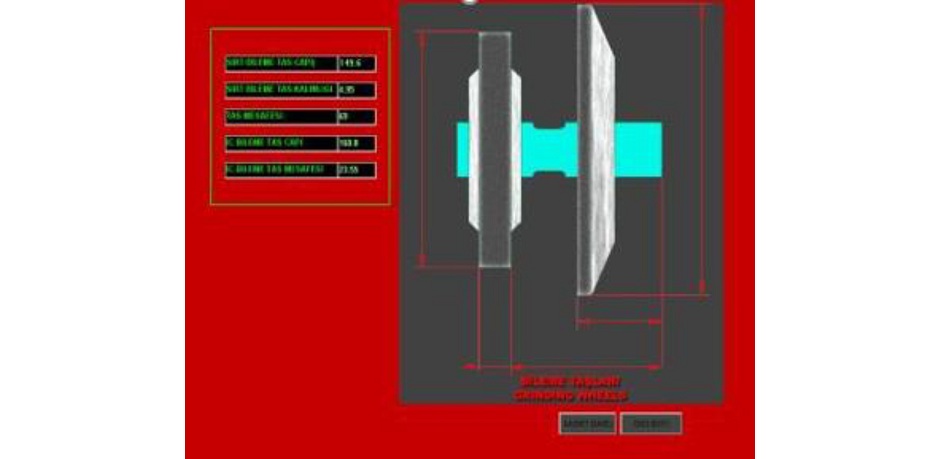

• Автоматическое измерение компенсации круга при помощи измерительного щупа

• Автоматическое измерение толщины твердосплавной напайки при помощи измерительного щупа

• Определение данных переднего и заднего угла при помощи измерительного щупа

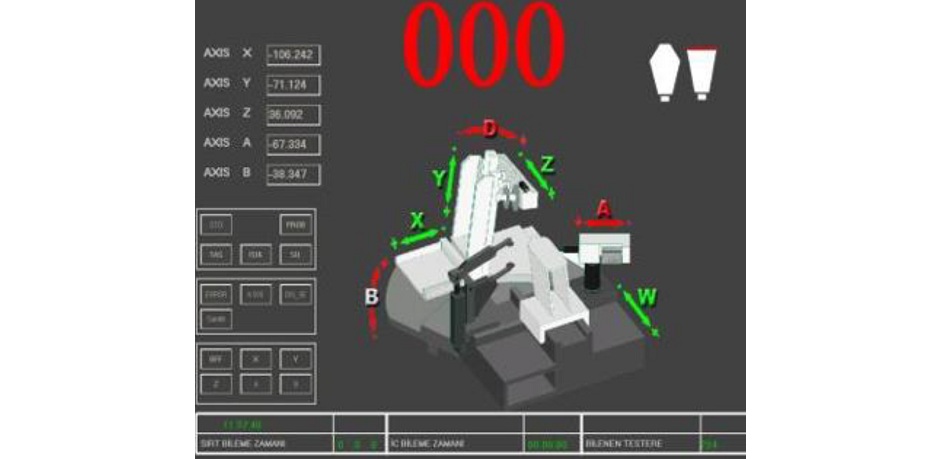

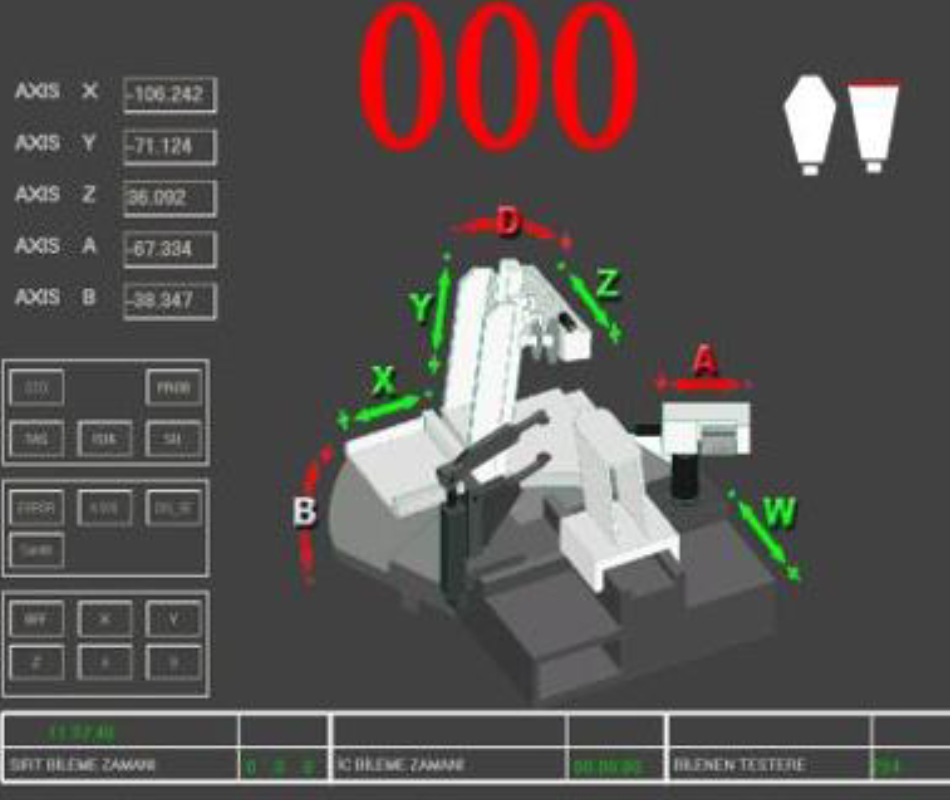

• Панель управления с жидкокристаллическим (LCD) дисплеем (СЕНСОРНАЯ ПАНЕЛЬ)

• Максимальный наружный диаметр пилы Ø800 мм

• Пневматический зажим

• Закрытая кабина для безопасности оператора

• Простая в управлении система контроля

• Виброустойчивая конструкция станка

• Регулируемая скорость заточки

• Эргономическое строение кабины позволяет с легкостью отгружать и загружать станок перед и после транспортировки

• Индивидуальная регулировка скорости толкания и заточки

• Аспирационная система

• Встроенная система охлаждения

• Соответствие стандартам CE

Затачиваемые формы зубьев

			Передняя грань	Задняя грань
Прямой		Все зубья прямые	1	1
		Прямой-прямой(Высокий-Низкий)	1	1
Правый-левый		Правый-левый (ATB)	1	1
		Правый-левый-левый-левый	1	1
		Левый-правый-правый-правый	1	1
		Правый (Все правые)	1	1
		Левый (Все левые)	1	1
Трапециевидный		Трапециевидный-Прямой	1	1
		Трапециевидный-Трапециевидный- (Низкий-высокий)	1	1
		Трапециевидный (все трапециевидные)	1	1
		TRP-R (Трапециевидный со скосом вправо-влево)	1	1
		TRP-L (Трапециевидный со скосом вправо-влево)	1	1
Треугольный зуб		Прямой-Треугольный	1	1
		Треугольный (все треугольные)	1	1
5T (Kомбо)		5T-1 (Прямой-Правый-Левый- Правый-Левый)	1	1
		5T-2 (Прямой-Левый-Правый- Левый-Правый)	1	1
		5T-3 (Прямой-Правый-Левый- Правый-Левый-Прямой-Левый- Правый-Левый-Правый)	1	1
		5T-4 (Прямой-Правый-Левый- Правый-Левый) [Для многопильных станков]	1	1
		5T-5 (Прямой-Левый-Правый- Левый) [Для многопильных станков]	1	1
D-RIG		Прямой-Правый-Правый- Правый	1	1
D-LEF		Прямой-Левый-Левый-Левый	1	1
TRP-2F		Трапециевидный-Прямой- Прямой	1	1
SS45		Правый-Левый 45-15°	1	1
FRL		Прямой-Правый-Левый	1	1
FLR		Прямой-Левый-Правый	1	1
G6		Трапециевидный-Прямой- Трапециевидный-Прямой- Прямой-Прямой	1	1
FREE	Свободное программирование
