Автоматический кромкооблицовочный станок KDT KE-396JB
Модели серии
Особенности модели KDT KE-396JB
-
Узел профилирования детали: прямой участок + наклонный участок
-
2-а узла фрезерования свесов кромки
-
Радиусная и плоская цикли
-
Полировка с осцилляцией
-
Прижимная лента вместо роликов
-
Скорость: 12-20 м/мин
-
Пульт управления с дисплеем 10 дюймов
Модели серии
Особенности модели KDT KE-396JB
-
Узел профилирования детали: прямой участок + наклонный участок
-
2-а узла фрезерования свесов кромки
-
Радиусная и плоская цикли
-
Полировка с осцилляцией
-
Прижимная лента вместо роликов
-
Скорость: 12-20 м/мин
-
Пульт управления с дисплеем 10 дюймов
Модель
KDT KE-396JB
Особенности модели KDT KE-396JB
-
Узел профилирования детали: прямой участок + наклонный участок
-
2-а узла фрезерования свесов кромки
-
Радиусная и плоская цикли
-
Полировка с осцилляцией
-
Прижимная лента вместо роликов
-
Скорость: 12-20 м/мин
-
Пульт управления с дисплеем 10 дюймов

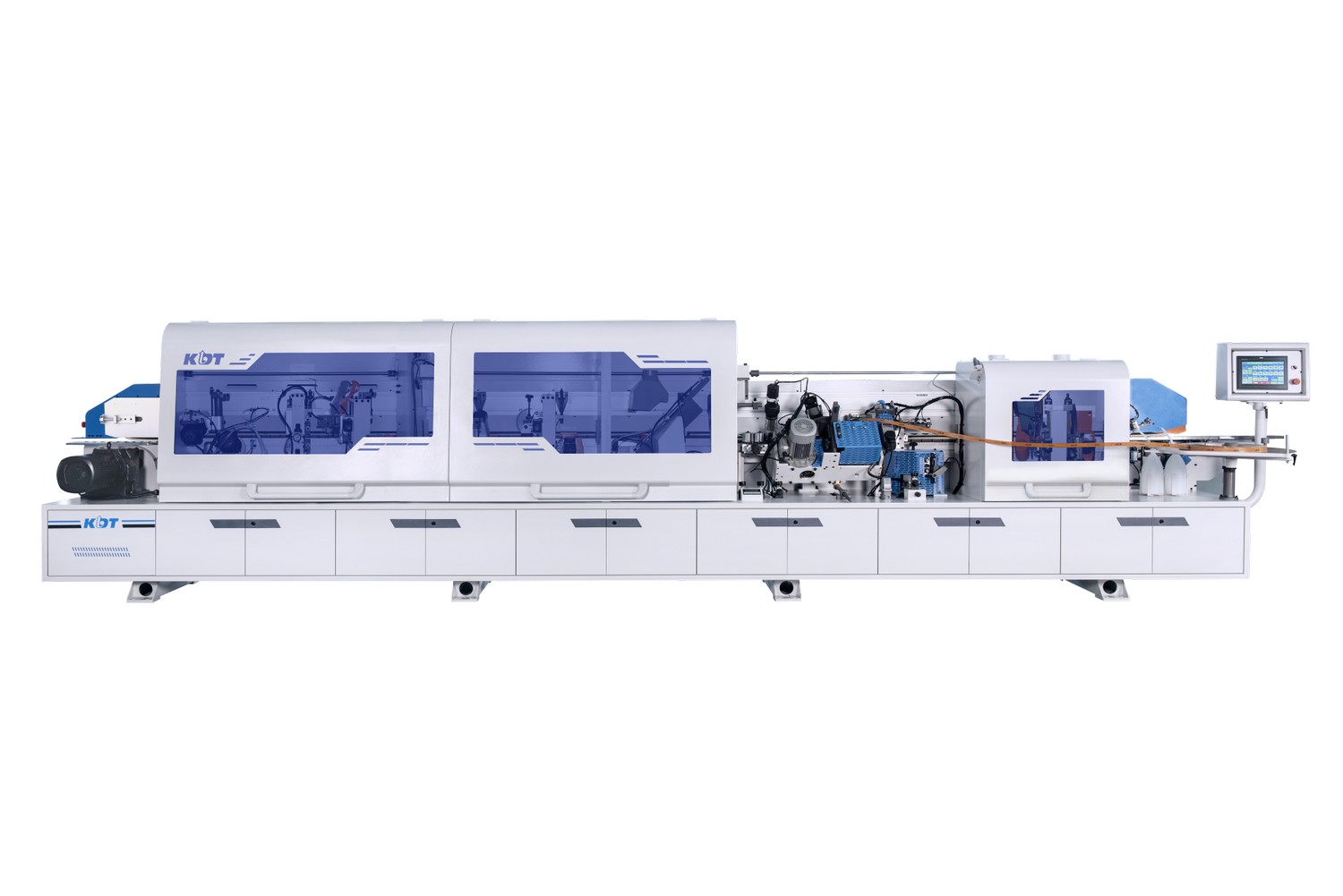

Автоматический кромкооблицовочный станок KDT KE-396JB предназначен для облицовывания прямолинейных кромок мебельных щитов и заготовок.
Схема обработки












Отличительные особенности
-
Скорость подачи 12-20 м/мин;
-
Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами (на станке установлен Энкодер);
-
Программирование технологических перерывов нагрева клеевой ванны;
-
Индивидуальный частотный преобразователь для каждого рабочего узла;
-
Освещение в защитной кабине;
-
Для безопасности станок оборудован электронной системой блокировки двери кабины;
-
Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали;
-
Базирующая линейка с цифровым счетчиком гарантирует быстрый и точную установку необходимого съема на детали во время фрезерования на узле прифуговки;
-
Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
-
Регулировка передних и задних свесов кромки с панели управления (минимальные свесы 3-5 мм. на сторону).
Конструктивные преимущества

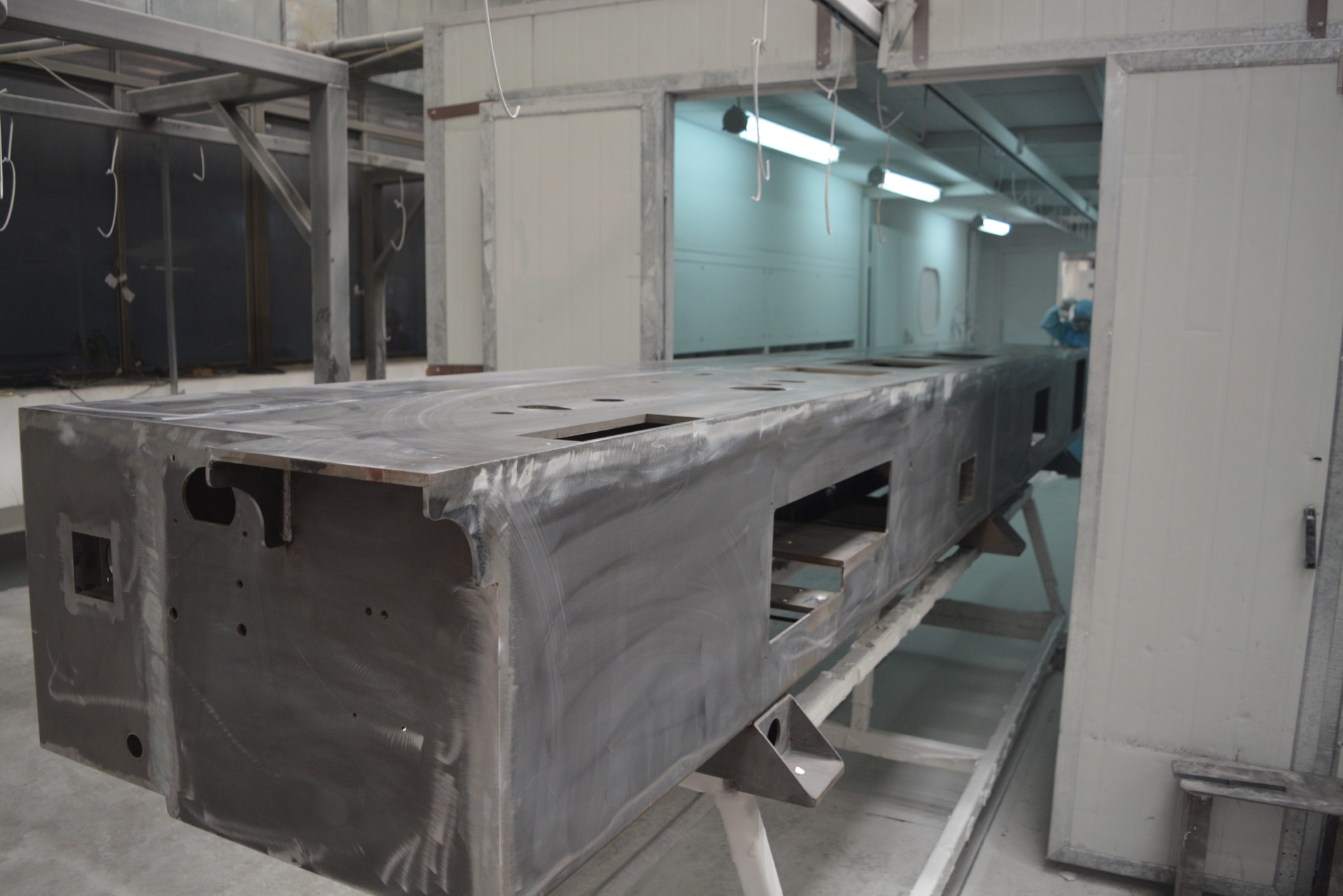

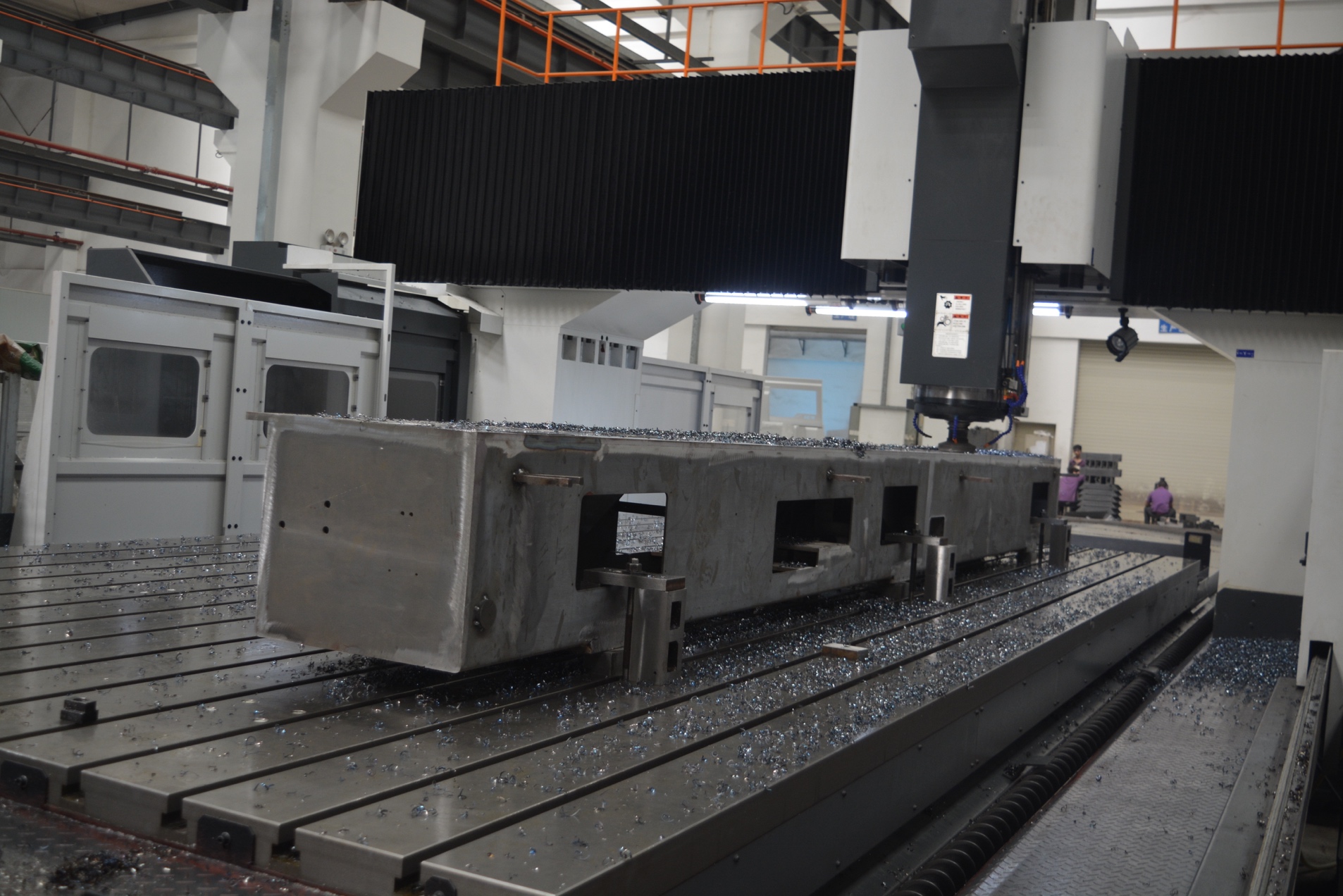

Станина кромкооблицовочного станка KDT KE-396JВ имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение всех узлов в течении всего срока эксплуатации.
После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре за одну установку.
Перед покраской станины проходят через специальные ванны для обезжиривания поверхности и затем поступают в автоматическую камеру порошковой окраски.

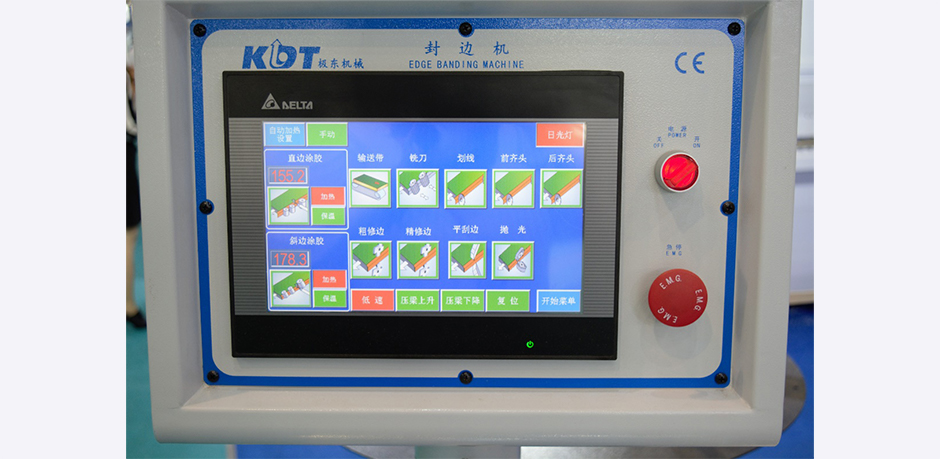

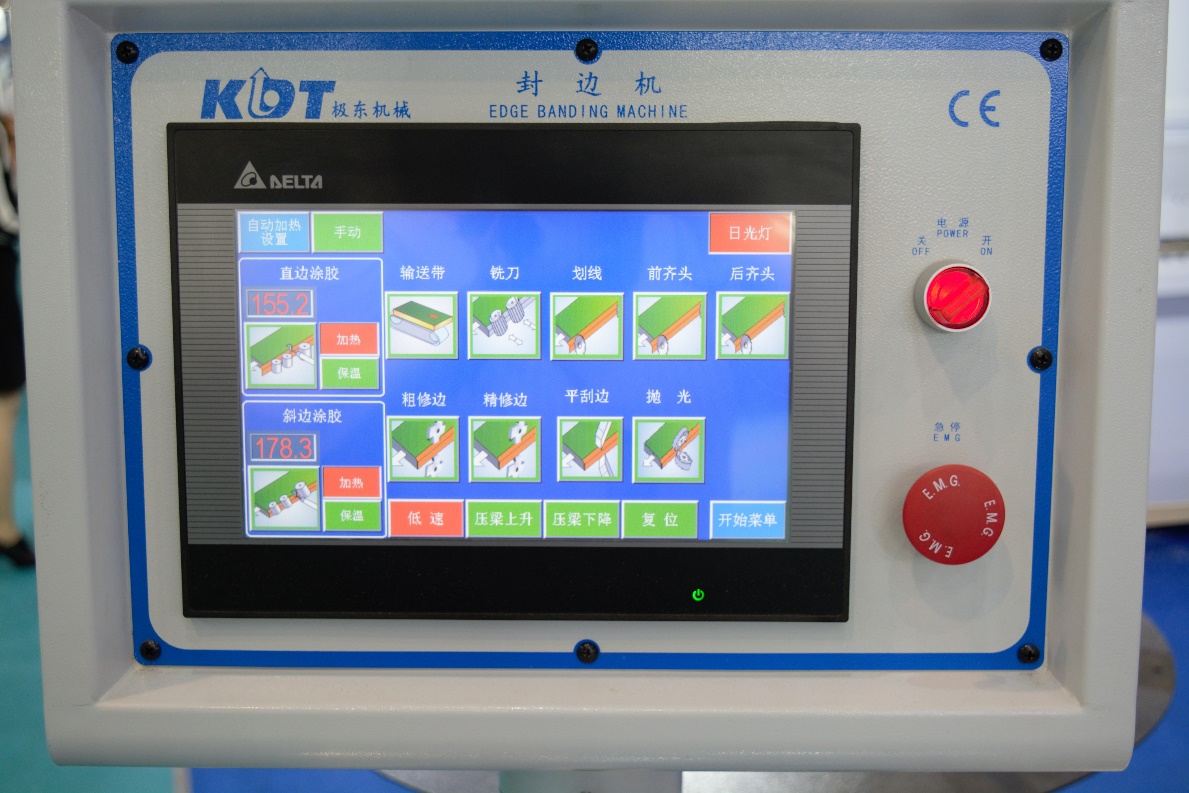

Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen» на базе промышленного ПК.
Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
Пульт управления русифицирован.

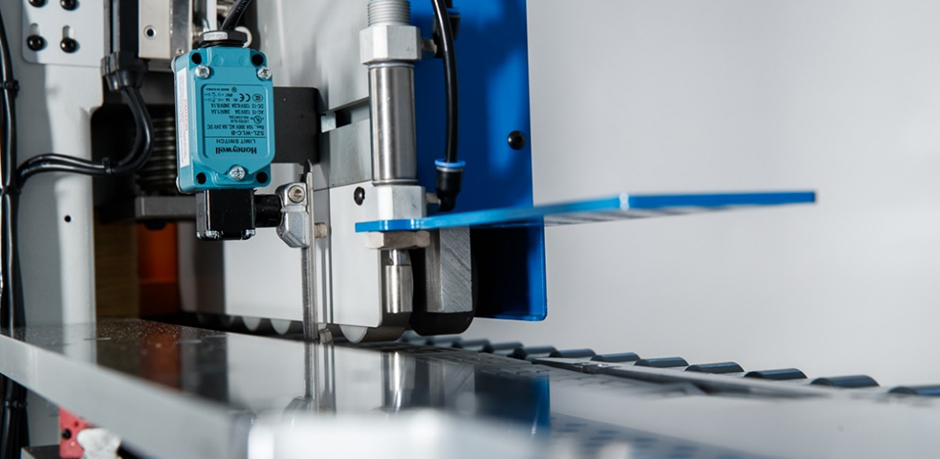

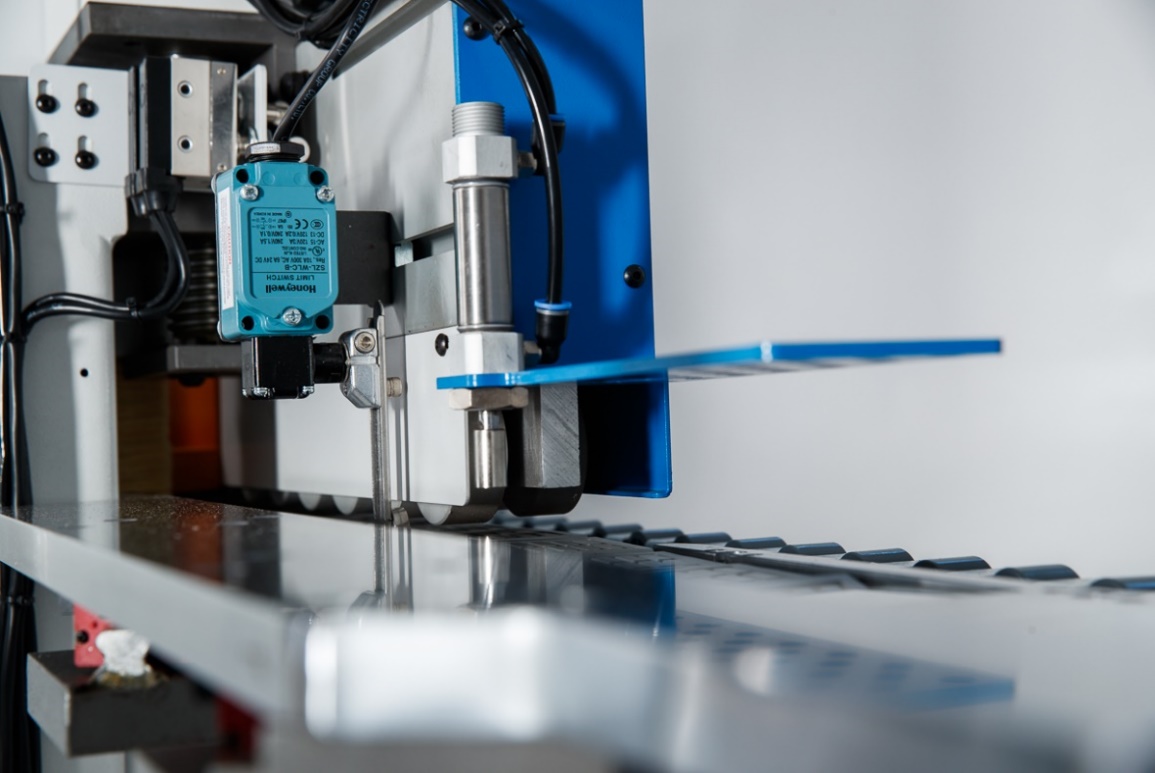

Шток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы.

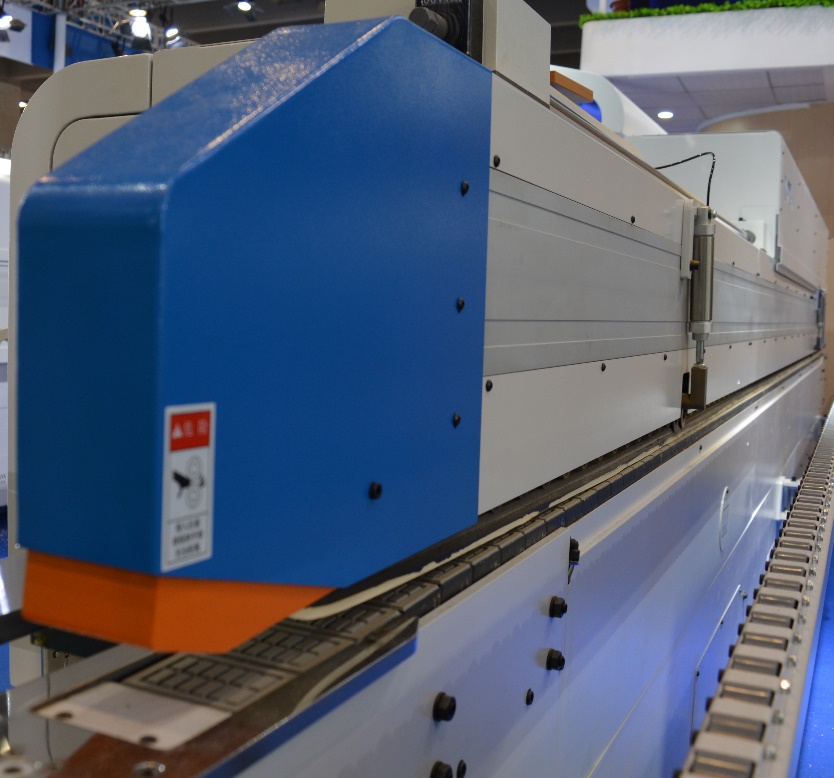

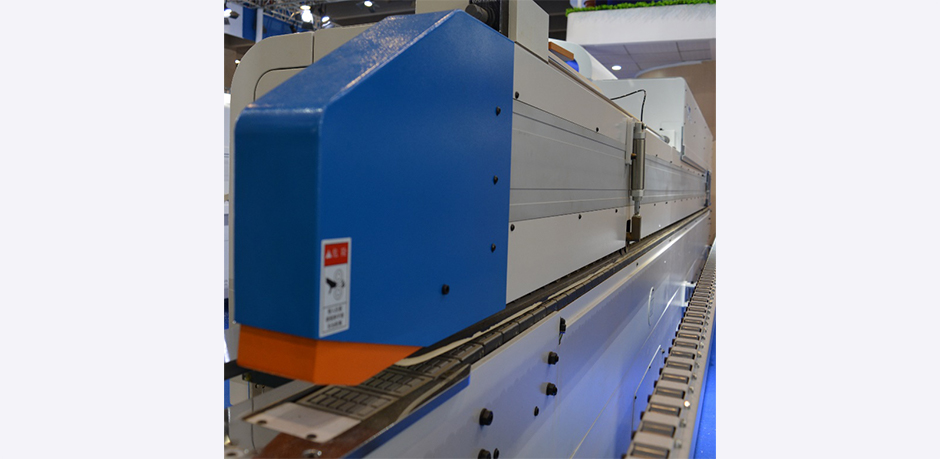

Прижимная лента вместо роликов гарантирует точное позиционирование детали на всех этапах обработки кромки, позволяет избежать разворота деталей.

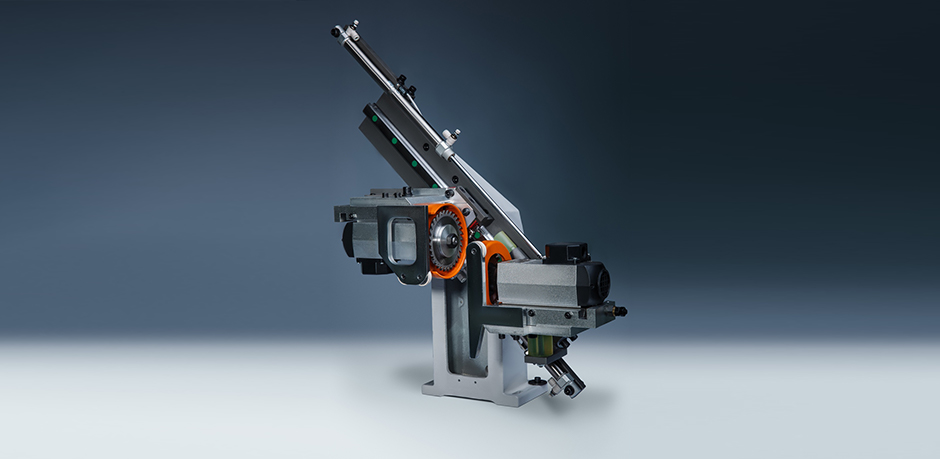

Узел предварительного фрезерования торца детали перед приклеиванием кромки – оснащен двумя двигателями.
Прямая и коническая алмазные фрезы осуществляют обработку прямого и наклонного участка.
Каждый узел регулируется индивидуально.

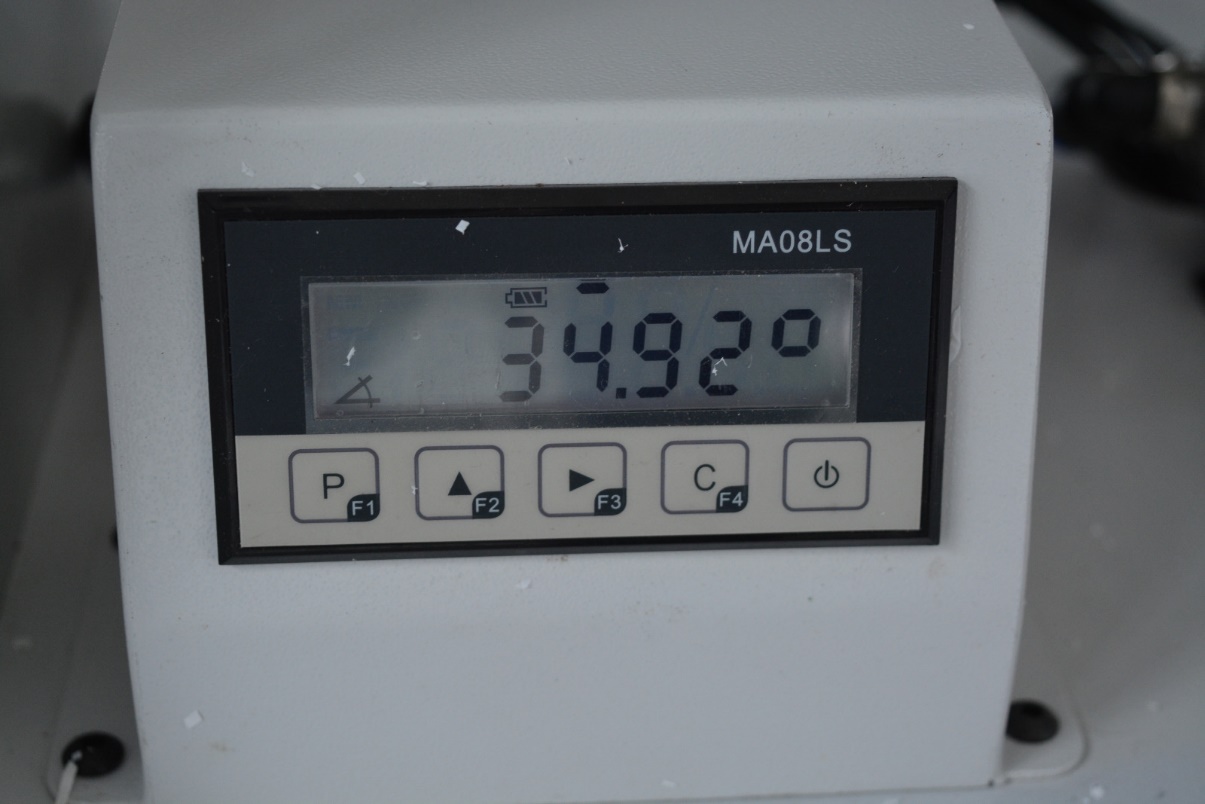

Угол наклона контролируется по электронным счетчикам.

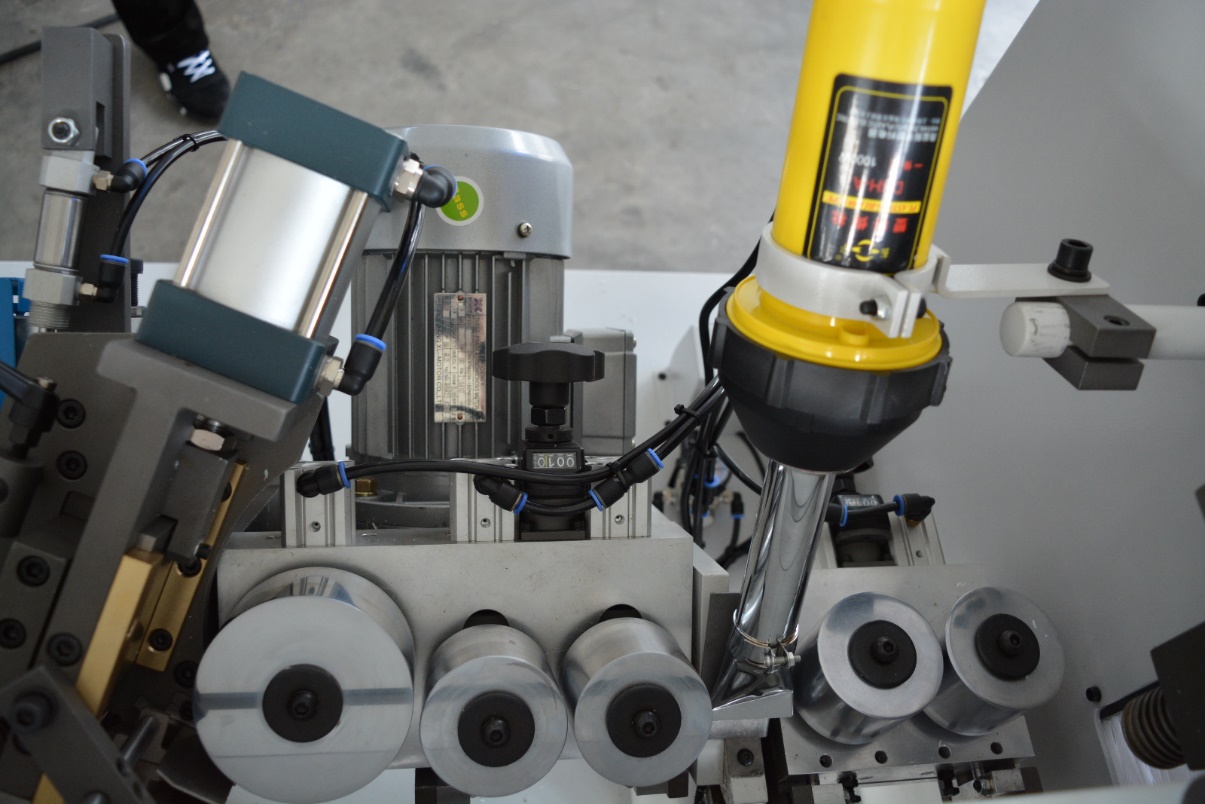

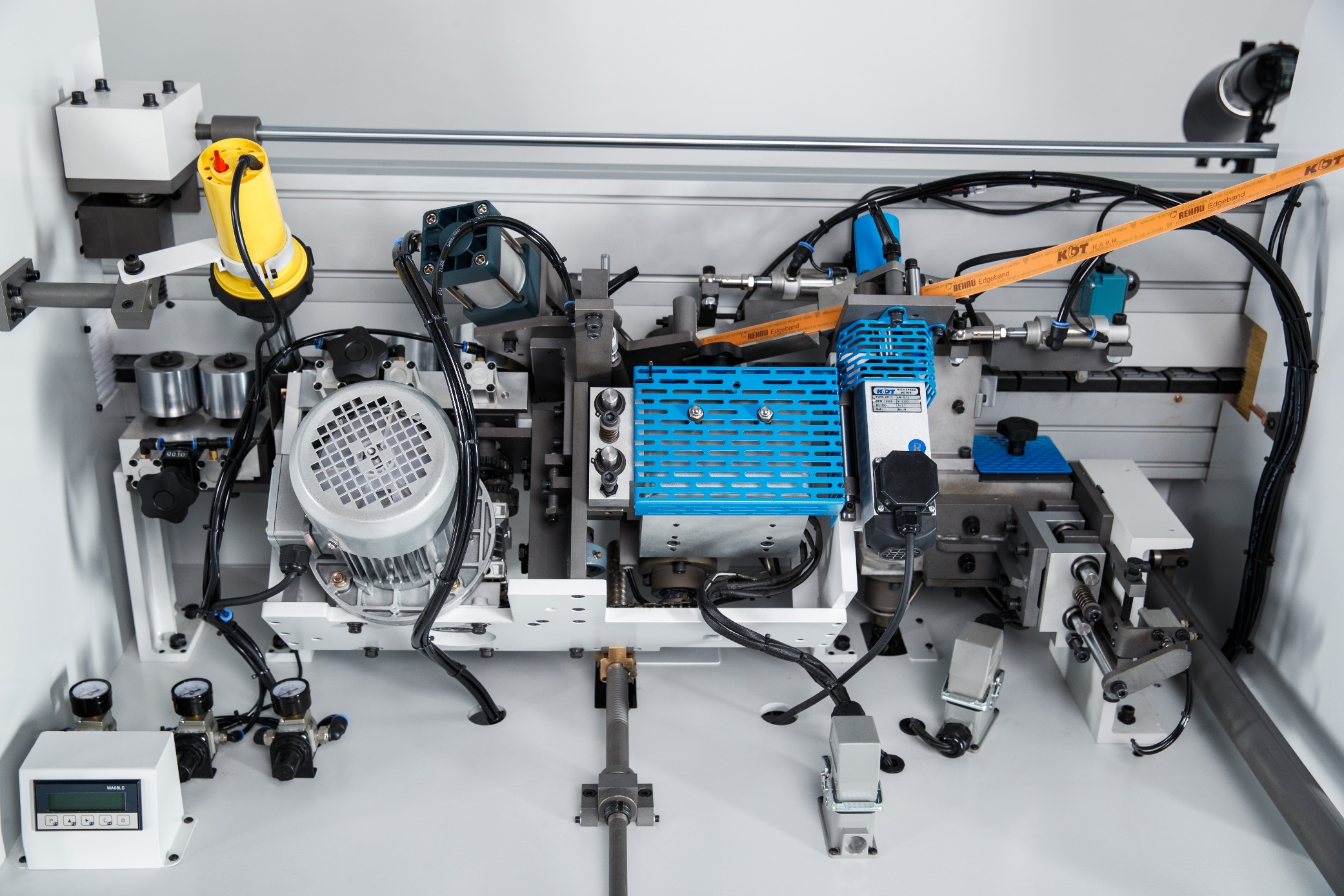

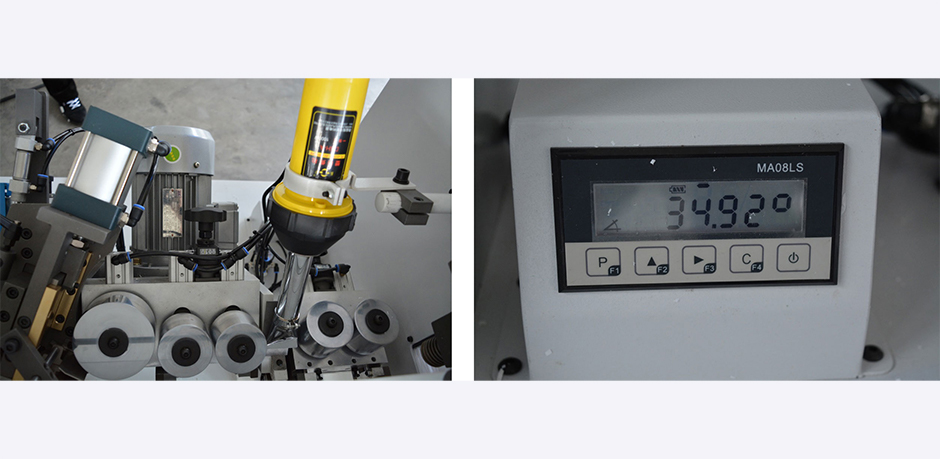

Клеевая ванна оснащена механизмом дозирования подачи клея.
Угол наклона клеевой ванны от 0-45°.

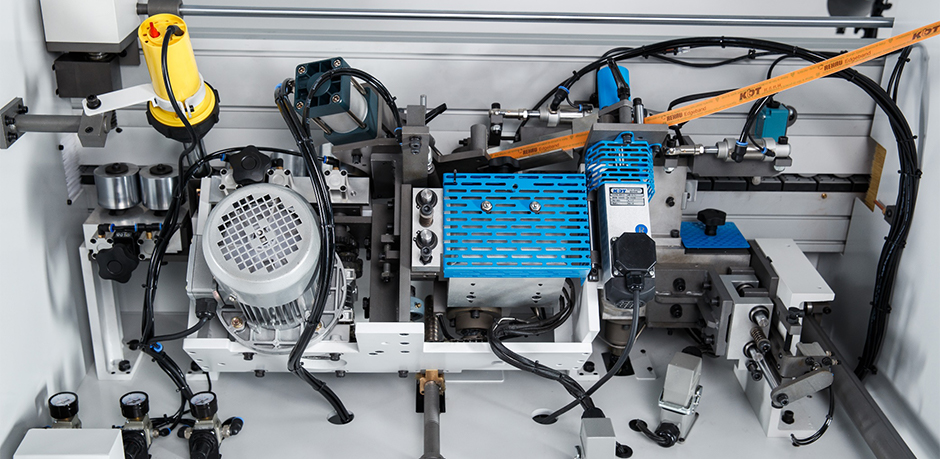

Узел предварительной обрезки кромочного материала осуществляет отрез кромки, подающейся из рулона с помощью ножа-гильотины.

Пресс группа выставляется на необходимый угол 0-45° и осуществляет необходимый прижим кромочного материала.
Угол наклона контролируется по электронному счетчику.

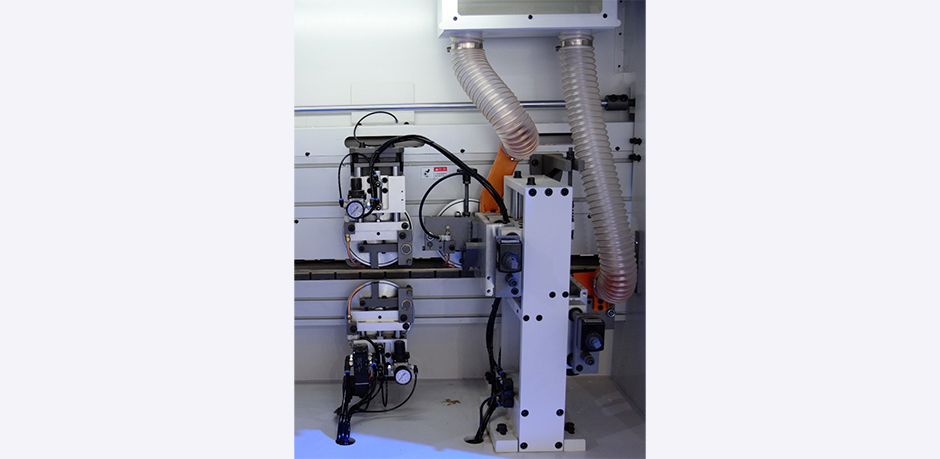

Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями.
Перемещение пильных узлов осуществляется по специальным линейным направляющим.
Узел оснащен системой автоматической смазки направляющих.

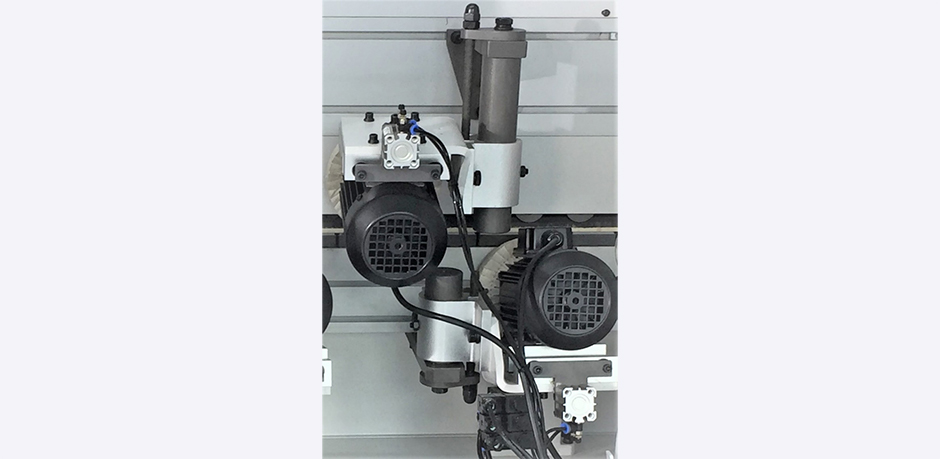

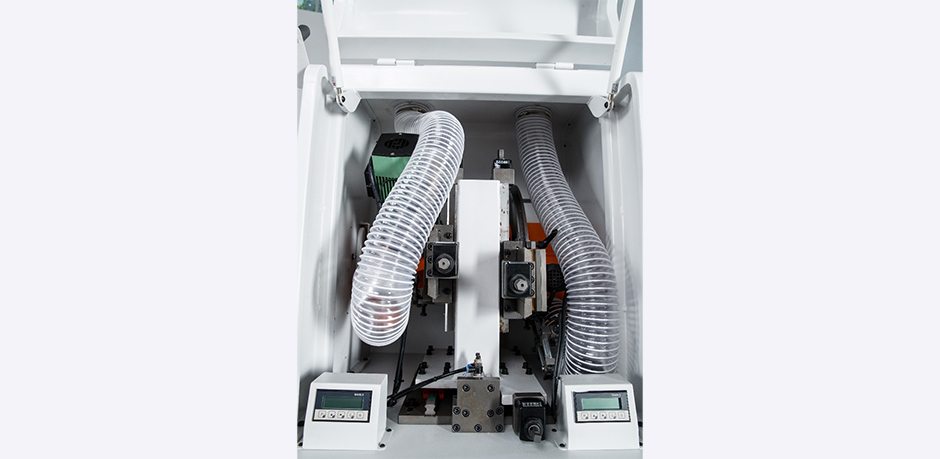

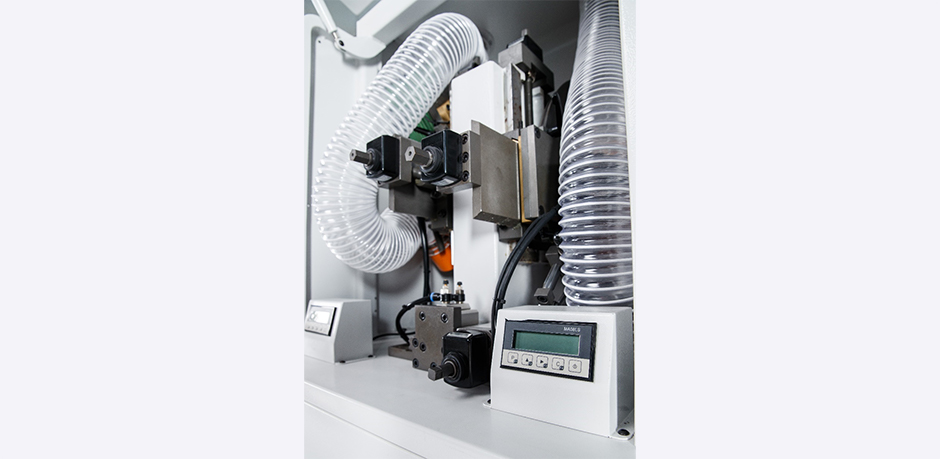

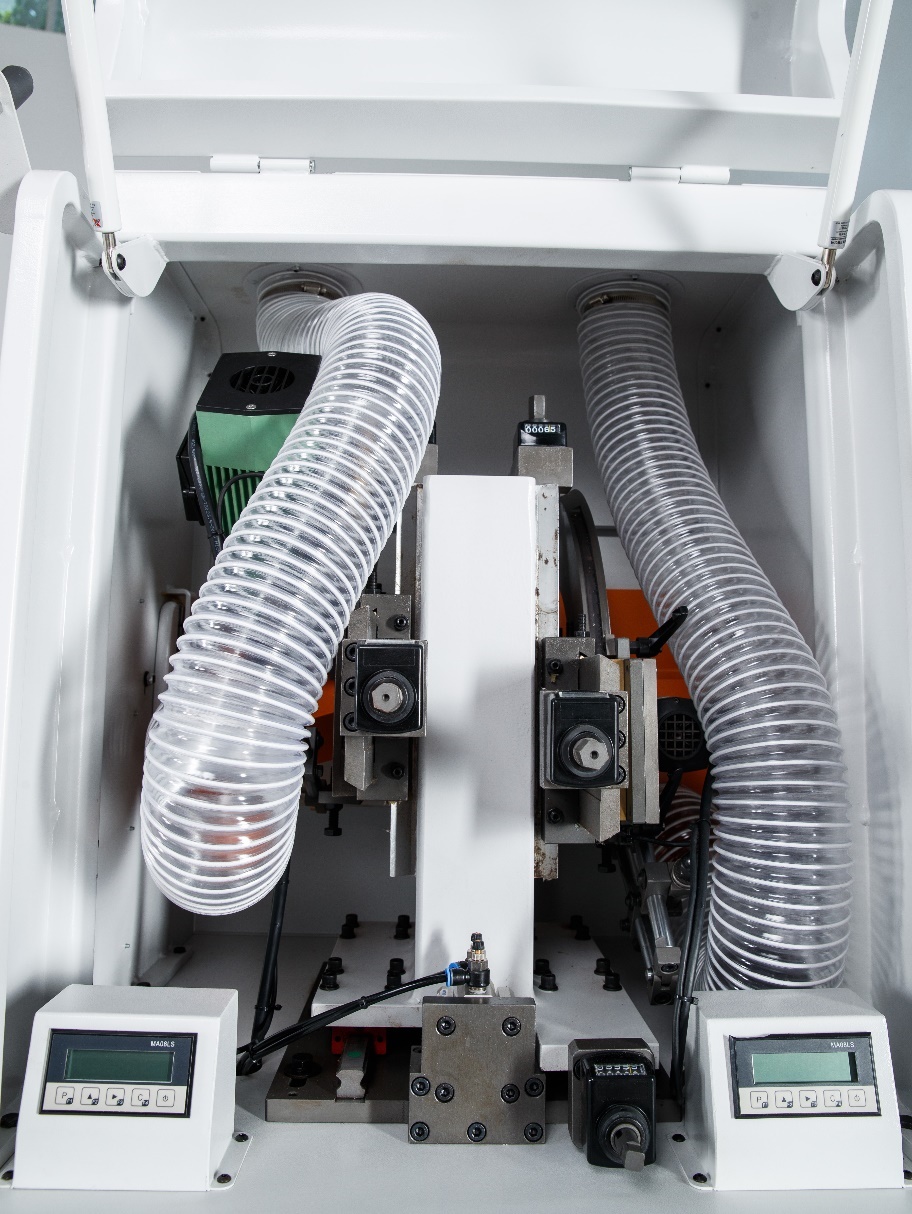

1-й Фрезерный узел состоит из двух высокочастотных электродвигателей оснащенных радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм.
Окончательное фрезерование свесов осуществляется 2-м фрезерным узлом.

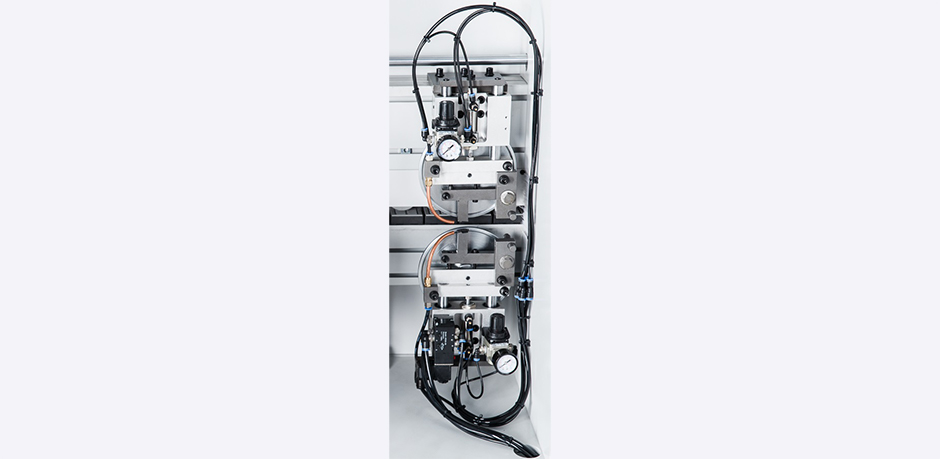

Первый узел циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0мм снимают тонкий слой с отфрезерованной части кромки в результате мы получаем ровную обработанную поверхность.

Второй узел циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью.
Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали.

Узел полировки осуществляет полировку обработанной части кромки, высокое качество достигается за счет системы осцилляции с приводом от пневматических цилиндров.
Для придания финишного блеска кромки установлен узел для нанесения полировальной жидкости.

Наименование | KDT KE-396JВ |
---|---|
Толщина кромки, мм Прямая кромка Кромка под углом |
Толщина кромки 0,45-2,0 0,8-1,2 |
Толщина заготовки, мм Прямая кромка Кромка под углом |
Толщина заготовки 9-40 9-25 |
Размер минимальной детали | 150х150 мм |
Скорость подачи | 12(кромка под углом) 20(прямая кромка) |
1-й узел фрезеровки, кВт/(об/мин.) | 3,7 /(12000 об/мин.) |
2-й узел фрезеровки, кВт/(об/мин.) | 0,73 /(18000 об/мин.) |
Узел нанесения клея на прямую поверхность, кВт/(об/мин.) | 0,75/(1410) |
Узел нанесения клея на поверхность под углом, кВт/(об/мин.) | 0,75/(1410) |
Двигатель надреза кромки, кВт/(об/мин.) | 0,75/(18000) |
Узел чистовой торцовки кромки, кВт/(об/мин.) | 2х0.37/(12000) |
Узел предварительного фрезерования кромки, кВт/(об/мин.) | 2х0.73/(18000) |
Узел чистового фрезерования кромки, кВт/(об/мин.) | 2х0.73/(18000) |
Узел полирования, кВт/(об/мин.) | 2х0.37/(1400) |
Мощность двигателя подачи | 3.7 кВт |
Установленная мощность | 19,88 кВт |
Рабочее давление | 0,6 МПа |
Рабочее напряжение | 380 В |

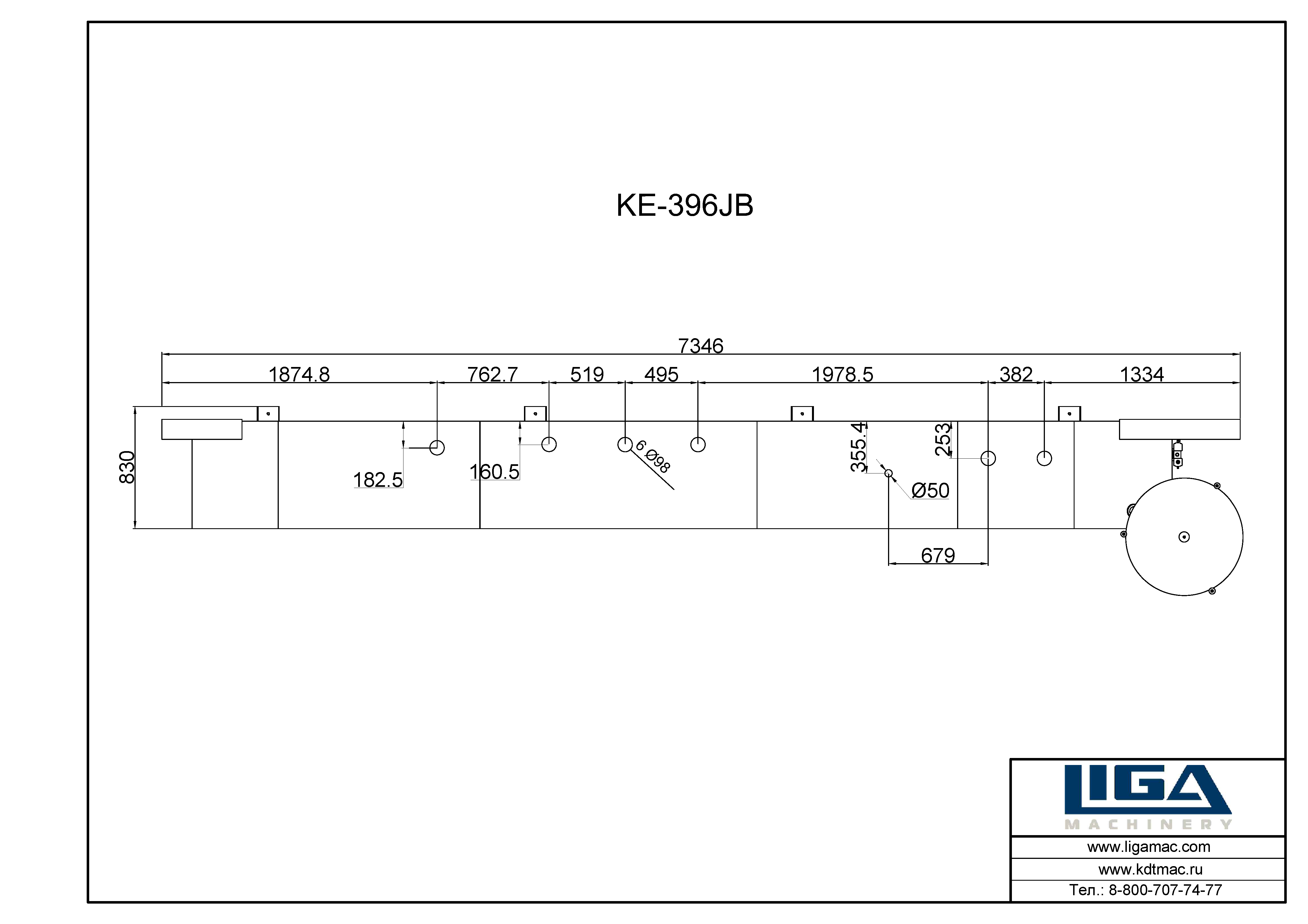

Габариты LxWxH | 7346x830x1695 мм |
Масса | 2390 кг |
Инструменты и расходники для KDT KE-396JB

Артикул: TL19057
Фреза DIA напайная 125*30*34 z3+3 45° SH H2,5 KDT
Товар в наличии
0 руб.
35 720 руб./шт.
Артикул: TL19039
Фреза DIA напайная 125*30*43 z5+5 45° RH H4 KDT
Товар в наличии
0 руб.
80 620 руб./шт.
Артикул: TL19038
Фреза DIA напайная 125*30*43 z5+5 45° LH H4 KDT
Товар в наличии
0 руб.
80 620 руб./шт.

Артикул: TL19032
Фреза DIA со сменными ножами 125*30*26 z4+4 SH H4 KDT
Товар в наличии
0 руб.
43 370 руб./шт.
Артикул: TL19025
Фреза DIA напайная 125*30*43 z4+4 54° RH H4 KDT
Товар в наличии
0 руб.
81 730 руб./шт.
Артикул: TL19024
Фреза DIA напайная 125*30*43 z4+4 54° LH H4 KDT
Товар в наличии
0 руб.
81 730 руб./шт.

Артикул: TL19023
Фреза DIA со сменными ножами 125*30*43 z3+3 45° RH H4 KDT
Товар в наличии
0 руб.
65 650 руб./шт.

Артикул: TL19022
Фреза DIA со сменными ножами 125*30*43 z3+3 45° LH H4 KDT
Товар в наличии
0 руб.
65 650 руб./шт.
Артикул: TL19013
Фреза DIA напайная 125*30*43 z4+4 45° RH H4 KDT
Товар в наличии
0 руб.
66 930 руб./шт.
Артикул: TL00001812
Фреза DIA напайная 125*30*43 z4+4 45° LH H4 KDT
Товар в наличии
0 руб.
66 930 руб./шт.
Артикул: TL00001810
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
56 890 руб./шт.
Артикул: TL00001809
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
56 890 руб./шт.
Артикул: TL00001782
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
52 220 руб./шт.
Артикул: TL19009
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
52 220 руб./шт.

Артикул: TL00000225
Фреза DIA напайная 125*30*43 z4+4 LH H2,5 KDT
Товар в наличии
0 руб.
49 580 руб./шт.

Артикул: TL00000224
Фреза DIA напайная 125*30*43 z4+4 RH H2,5 KDT
Товар в наличии
0 руб.
49 580 руб./шт.

Артикул: TL00001279
Фреза DIA напайная 150*30*43 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
39 550 руб./шт.

Артикул: TL00001278
Фреза DIA напайная 150*30*43 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
39 550 руб./шт.

Артикул: TL00001273
Фреза DIA со сменными ножами 125*30*26 z3+3 SH H4 KDT
Товар в наличии
0 руб.
34 780 руб./шт.
Артикул: TL00001240
Фреза DIA напайная 100*30*58 z4+4 54° RH H4 BRANDT
Товар в наличии
0 руб.
99 670 руб./шт.
Артикул: TL00001239
Фреза DIA напайная 100*30*58 z4+4 54° LH H4 BRANDT
Товар в наличии
0 руб.
99 670 руб./шт.
Артикул: TL00001237
Фреза DIA напайная 125*30*43 z6+6 54° RH H4 KDT
Товар в наличии
0 руб.
110 560 руб./шт.
Артикул: TL00001236
Фреза DIA напайная 125*30*43 z6+6 54° LH H4 KDT
Товар в наличии
0 руб.
110 560 руб./шт.
Артикул: TL00001138
Фреза DIA напайная 125*30*43 z3+3 54° SH H4 KDT
Товар в наличии
0 руб.
65 230 руб./шт.

Артикул: TL00001111
Фреза DIA напайная 125*30*43 z5+5 RH H4 KDT
Товар в наличии
0 руб.
70 160 руб./шт.

Артикул: TL00001110
Фреза DIA напайная 125*30*43 z5+5 LH H4 KDT
Товар в наличии
0 руб.
70 160 руб./шт.

Артикул: TL00001008
Фреза DIA напайная 125*30*58 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
47 790 руб./шт.

Артикул: TL00001007
Фреза DIA напайная 125*30*58 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
47 790 руб./шт.

Артикул: TL00001006
Фреза DIA напайная 150*30*43 z3+3 RH H4
Товар в наличии
0 руб.
46 520 руб./шт.

Артикул: TL00001005
Фреза DIA напайная 150*30*43 z3+3 LH H4
Товар в наличии
0 руб.
46 520 руб./шт.

Артикул: TL00001002
Фреза DIA напайная 125*30*34 z3+3 SH H2,5 KDT
Товар в наличии
0 руб.
28 660 руб./шт.
Артикул: TL00001060
Фреза DIA напайная 125*30*58 z3+3 45° RH H2,5 KDT
Товар в наличии
0 руб.
57 400 руб./шт.
Артикул: TL00001059
Фреза DIA напайная 125*30*58 z3+3 45° LH H2,5 KDT
Товар в наличии
0 руб.
57 400 руб./шт.

Артикул: TL00000227
Фреза DIA напайная 125*30*58 z3+3 LH H4
Товар в наличии
0 руб.
56 210 руб./шт.

Артикул: TL00000226
Фреза DIA напайная 125*30*58 z3+3 RH H4
Товар в наличии
0 руб.
56 210 руб./шт.

Артикул: TL00001734
Фреза DIA напайная 125*30*43 z4+4 LH H4 KDT
Товар в наличии
0 руб.
58 340 руб./шт.

Артикул: TL00001735
Фреза DIA напайная 125*30*43 z4+4 RH H4 KDT
Товар в наличии
0 руб.
58 340 руб./шт.

Артикул: TL00000531
Фреза DIA напайная 125*30*34 z3+3 SH H4 KDT
Товар в наличии
0 руб.
33 680 руб./шт.
Артикул: TL00000530
Фреза DIA напайная 125*30*34 z3+3 RH H4
Товар в наличии
0 руб.
33 680 руб./шт.
Артикул: TL00000529
Фреза DIA напайная 125*30*34 z3+3 LH H4
Товар в наличии
0 руб.
33 680 руб./шт.

Артикул: TL00000167
Фреза DIA напайная 125*30*43 z3+3 LH H2,5 KDT 6052823_E
Товар в наличии
0 руб.
39 550 руб./шт.

Артикул: TL00000166
Фреза DIA напайная 125*30*43 z3+3 RH H2,5 KDT 6052822_E
Товар в наличии
0 руб.
39 550 руб./шт.

Артикул: TL00000158
Фреза DIA напайная 125*30*43 z3+3 LH H4 KDT 6052823
Товар в наличии
0 руб.
46 520 руб./шт.

Артикул: TL00000157
Фреза DIA напайная 125*30*43 z3+3 RH H4 KDT 6052822
Товар в наличии
0 руб.
46 520 руб./шт.
Артикул: TL00000156
Фреза DIA напайная 125*30*43 z3+3 54° RH H4 KDT 6053339
Товар в наличии
0 руб.
65 230 руб./шт.
Артикул: TL00000155
Фреза DIA напайная 125*30*43 z3+3 54° LH H4 KDT 6053340
Товар в наличии
0 руб.
65 230 руб./шт.

Артикул: TL00000152
Фреза DIA напайная 70*20*54 z3+3 B 62 мм LH H2,5 ALBA
Товар в наличии
0 руб.
49 500 руб./шт.
Запчасти для KDT KE-396JB

Артикул: SP30045
Электродвигатель фрезерного узла 60010010069 KD13L для кромкооблицовочных станков KDT серии КЕ
Товар в наличии
19 560 руб.
