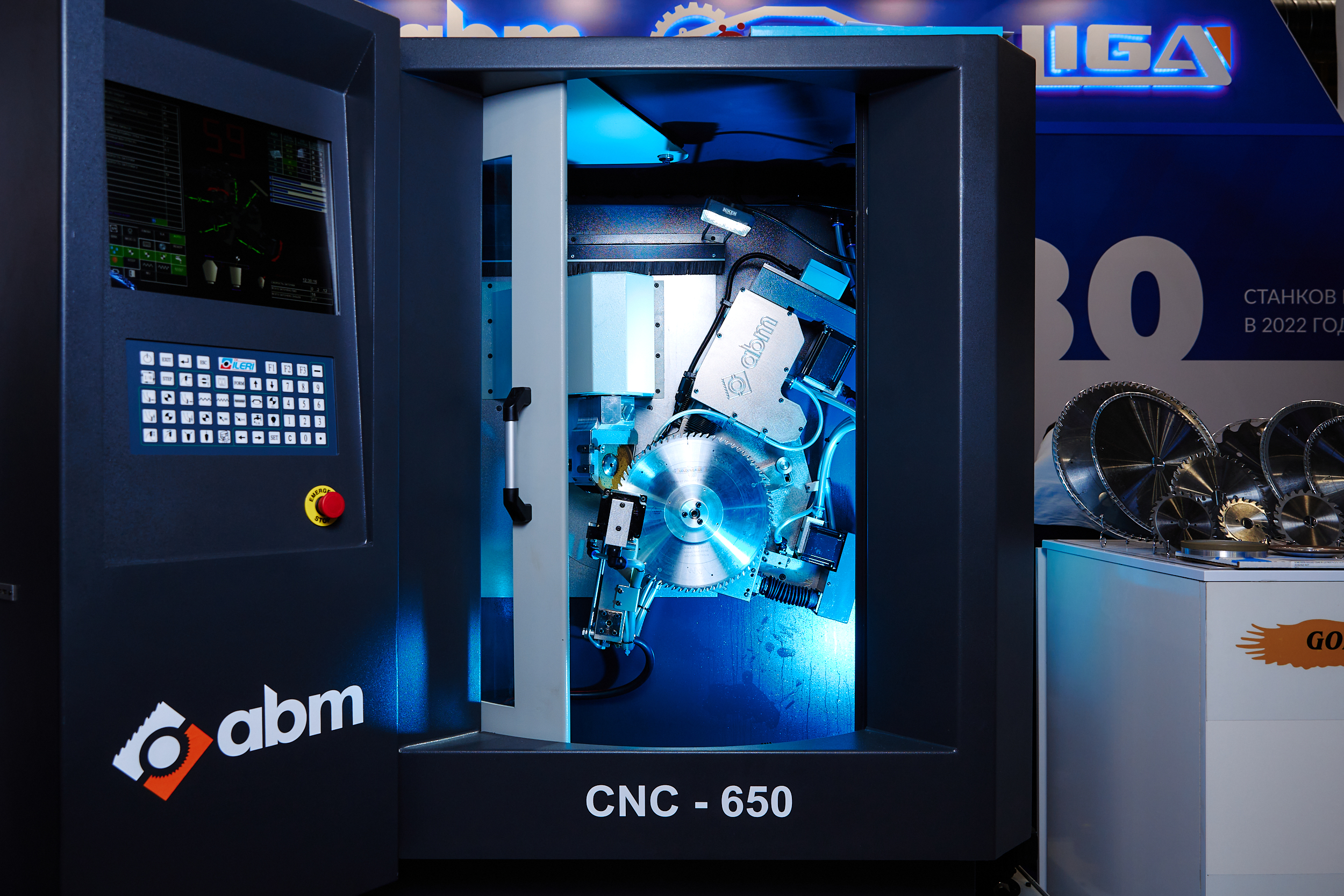

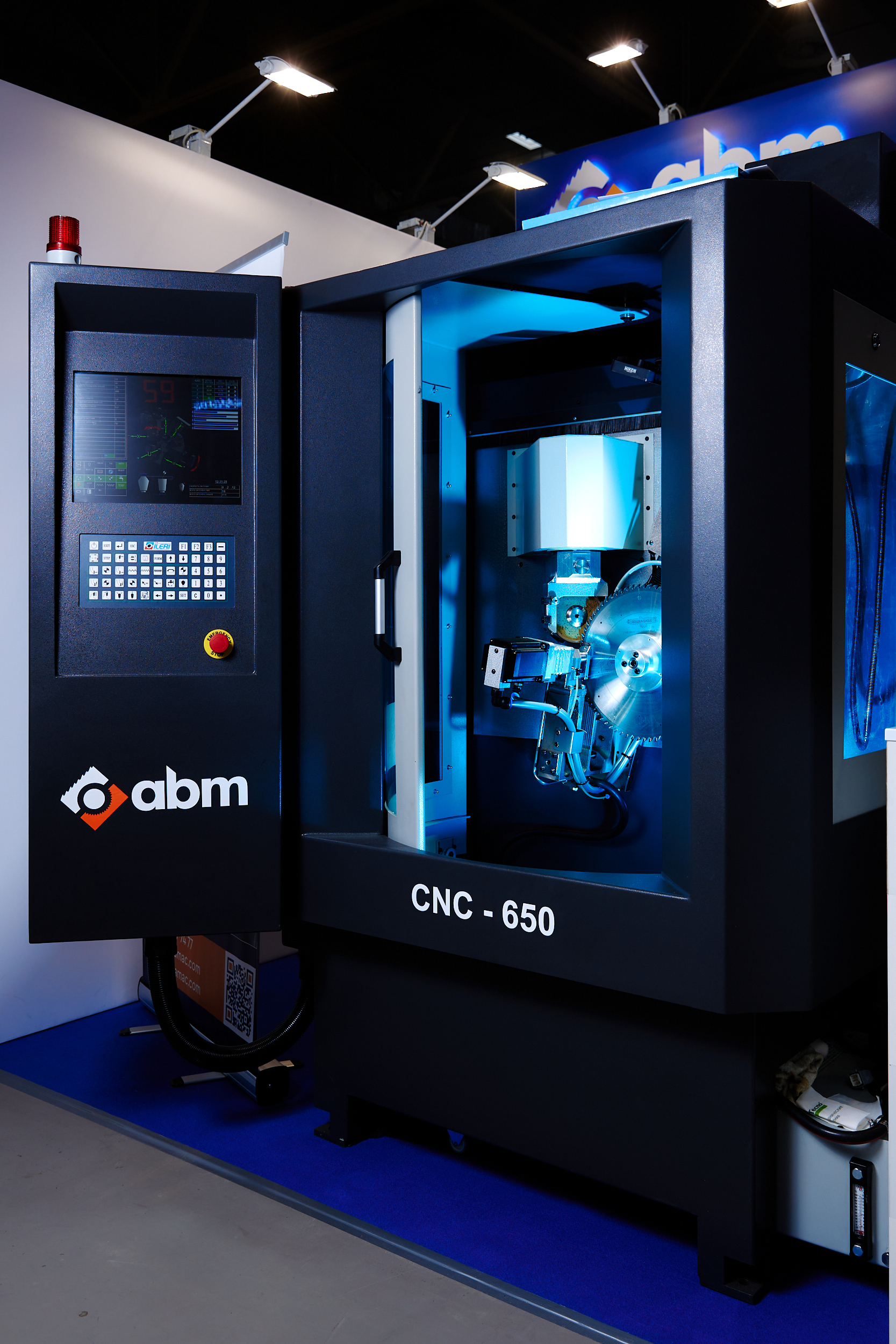

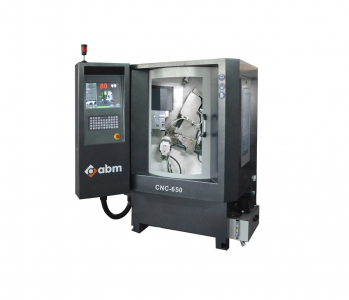

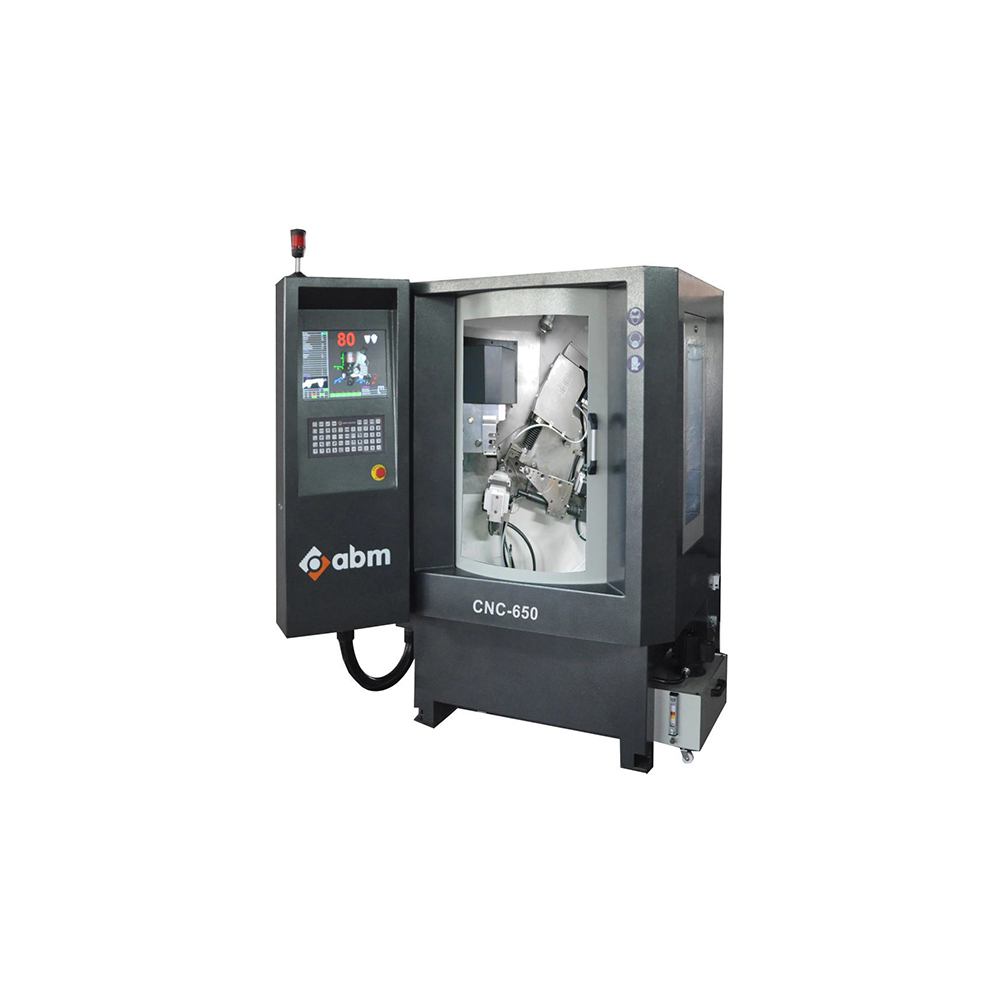

Автоматический станок для заточки дисковых пил с твердосплавными напайками ТСТ CNC-650 (ABM)
Модели серии
Особенности модели Otomat CNC 650
-
Осуществляет заточку всех стандартных форм зубьев дисковых пил по передней и задней граням диаметром до Ø 650 мм.
-
Управление происходит посредством числового программного управления (ЧПУ).
-
Масса станка 1050 кг.
Особенности модели Otomat CNC 650
-
Осуществляет заточку всех стандартных форм зубьев дисковых пил по передней и задней граням диаметром до Ø 650 мм.
-
Управление происходит посредством числового программного управления (ЧПУ).
-
Масса станка 1050 кг.
Модель
Otomat CNC 650
Особенности модели Otomat CNC 650
-
Осуществляет заточку всех стандартных форм зубьев дисковых пил по передней и задней граням диаметром до Ø 650 мм.
-
Управление происходит посредством числового программного управления (ЧПУ).
-
Масса станка 1050 кг.
Станок СNC осуществляет заточку стандартных форм зубьев дисковых пил по передней и задней граням диаметром до Ø 650 мм. Управление происходит посредством числового программного управления (ЧПУ).
Станок предназначен для заточки дисковых пил с твердосплавными напайками Т.С.Т, особо часто используемых при распиле дерева, древесно-стружечной плиты, алюминия и пластика. Цель станка - обеспечить высокой точностью и производительностью распил используемого материала.

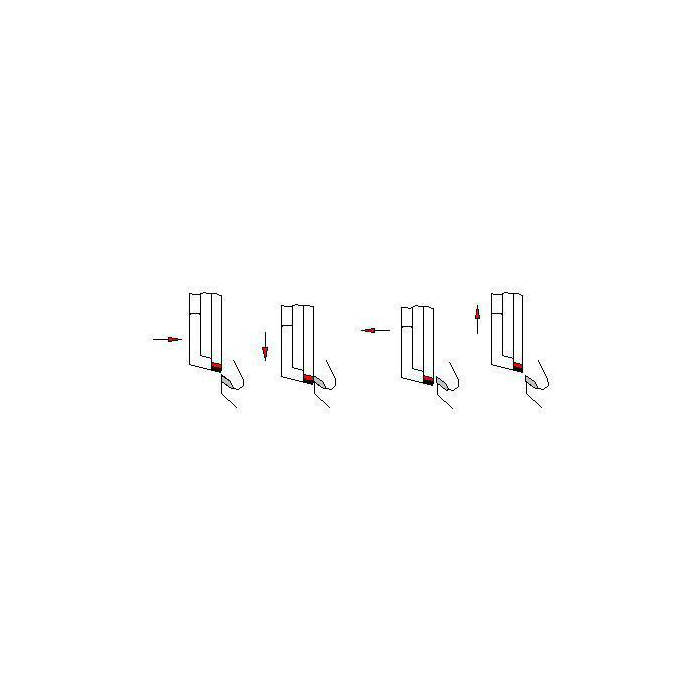

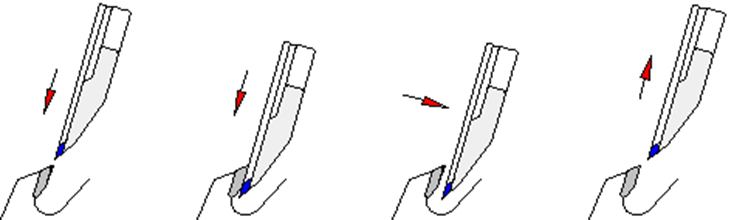

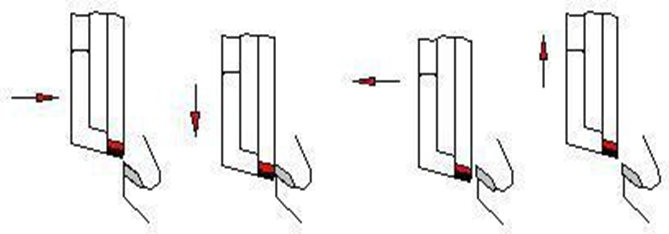

Станок позволяет проводить заточку следующих типов:
Заточка по передней грани

Заточка по задней грани


Затачиваемые формы зубьев
|
Передняя грань |
Задняя грань |
||
Прямой |
|
Все зубья прямые |
1 |
1 |
|
Прямой-прямой(Высокий-Низкий) |
1 |
1 |
|
Правый-левый |
|
Правый-левый (ATB) |
1 |
1 |
|
Правый-левый-левый-левый |
1 |
1 |
|
|
Левый-правый-правый-правый |
1 |
1 |
|
|
Правый (Все правые) |
1 |
1 |
|
|
Левый (Все левые) |
1 |
1 |
|
Трапециевидный |
|
Трапециевидный-Прямой |
1 |
1 |
|
Трапециевидный-Трапециевидный- (Низкий-высокий) |
1 |
1 |
|
|
Трапециевидный |
1 |
1 |
|
|
TRP-R (Трапециевидный со скосом вправо-влево) |
1 |
1
|
|
|
|
TRP-L (Трапециевидный со скосом вправо-влево) |
1 |
1 |
Треугольный зуб |
![]()
|
Прямой-Треугольный |
1 |
1 |
![]()
|
Треугольный (все треугольные) |
1 |
1 |
|
5T (Kомбо) |
|
5T-1 (Прямой-Правый-Левый- Правый-Левый) |
1 |
1 |
|
5T-2 (Прямой-Левый-Правый- Левый-Правый) |
1 |
1 |
|
|
5T-3 (Прямой-Правый-Левый- Правый-Левый-Прямой-Левый- Правый-Левый-Правый) |
1 |
1 |
|
|
5T-4 (Прямой-Правый-Левый- Правый-Левый) |
1 |
1 |
|
|
5T-5 (Прямой-Левый-Правый- Левый) [Для многопильных станков] |
1 |
1 |
|
D-RIG |
|
Прямой-Правый-Правый- Правый |
1 |
1 |
D-LEF |
|
Прямой-Левый-Левый-Левый |
1 |
1 |
TRP-2F |
|
Трапециевидный-Прямой- Прямой |
1 |
1 |
SS45 |
|
Правый-Левый 45-15° |
1 |
1 |
FRL |
|
Прямой-Правый-Левый |
1 |
1 |
FLR |
|
Прямой-Левый-Правый |
1 |
1 |
G6 |
|
Трапециевидный-Прямой- Трапециевидный-Прямой- Прямой-Прямой |
1 |
1 |
FREE |
Свободное программирование |

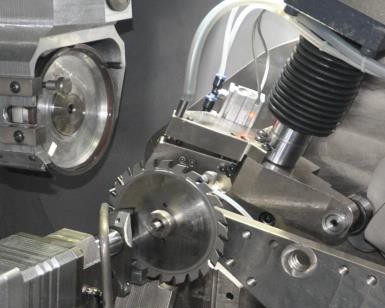

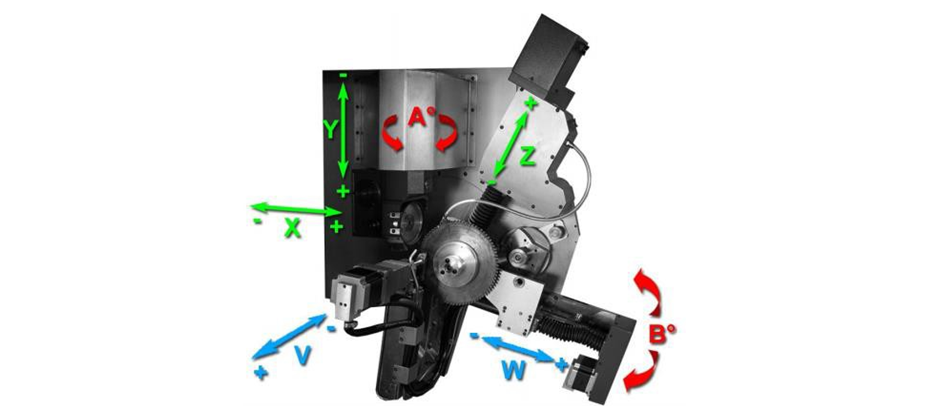

Конструктивные преимущества
(X) Ось подачи
(Y) Ось заточки
(Z) Ось толкателя зубьев
(A) Ось поворота головки
(B) Ось регулировки переднего и заднего угла
(V) Ось зажима
(W) Ось перемещения пилы

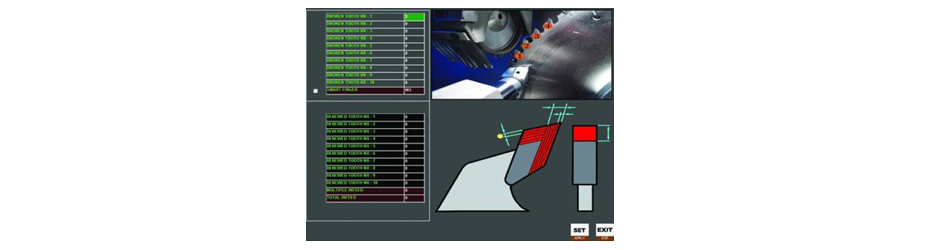

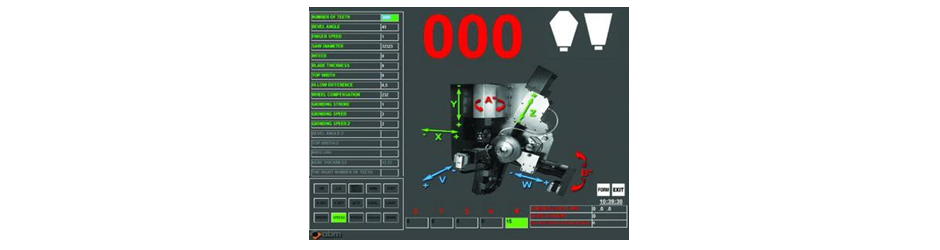

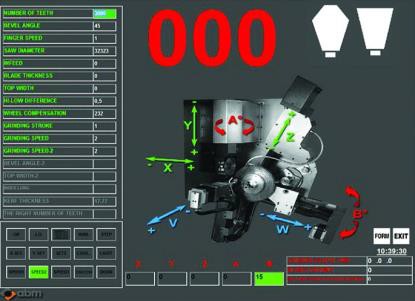

Интерфейс пользователя ABM прост и надежен в использовании. Отображение всех позиции 6-ти осей.

Возможность выбора программы заточки дисковой пилы. Уникальное программное обеспечение Cycles для новых зубьев.

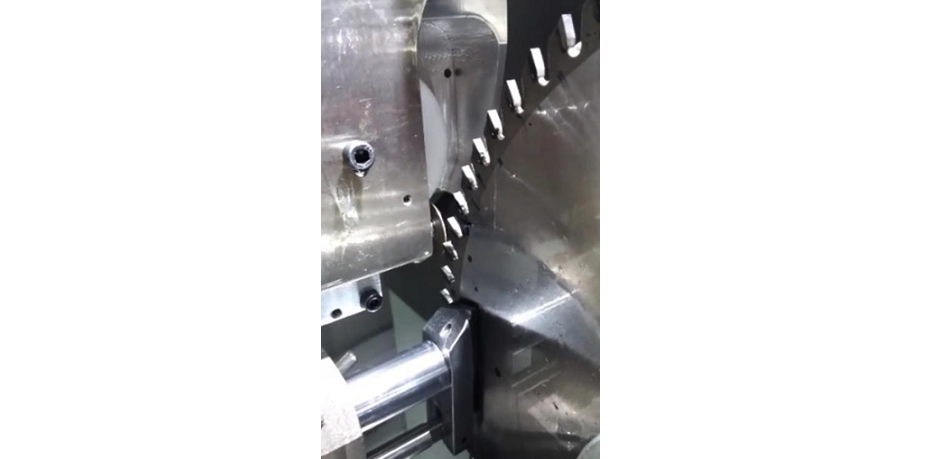

Опция

Опция

Опция

Опция

Опция

Опция

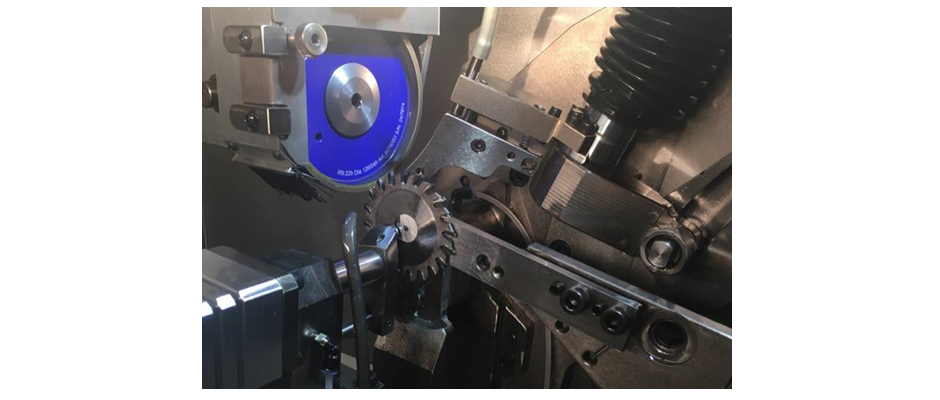

Для многопильных станков.

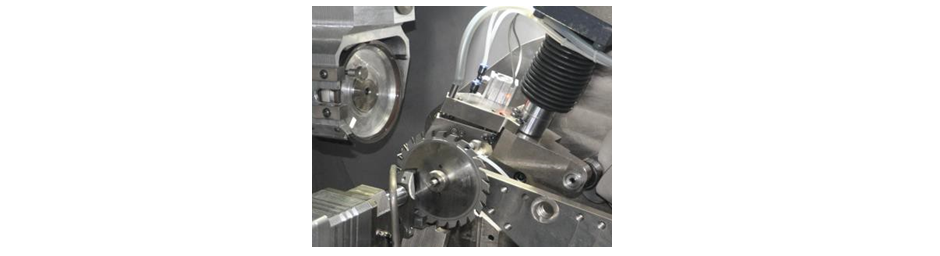

Защита для подачи воздуха пневматической системы.

Для заточки пил с отрицательным углом -10 to -20 град.

Опция

Наименование | CNC650 |
---|---|
Наружный диаметр дисковых пил, мм |
Ø100-650 (опционально 810) |
Диаметр посадочного отверстия, мин., мм |
Ø 12 |
Толщина тела пилы, мaкс., мм |
6.0 |
Шаг зубьев, макс., мм |
90 |
Высота зуба, мм |
50 |
Передний заточной угол, град |
(-10°) - (+30°) |
Радиальный угол, град |
±45° |
Макс.тангенциальный угол, град |
30° |

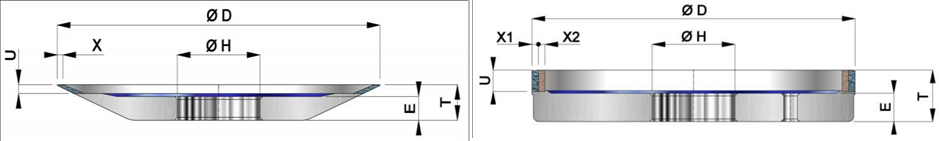

Наружный диаметр заточного круга, мм |
Ø125 |
Диаметр посадочного отверстия заточного круга, мм |
Ø32 |
Производительность двигателя системы охлаждения, л/мин |
100 |
Емкость бака системы охлаждения, л |
~110 |
Количество двигателей, шт |
8 |
Суммарная мощность, кВт |
~3 |
Напряжение питающей сети, V, Ph, Hz |
380, 3, 60 |
Масса нетто/брутто, кг |
1000/1050 |
Габаритные размеры, см |
125x185x215 |
Инструменты и расходники для Otomat CNC 650

Артикул: TL26107

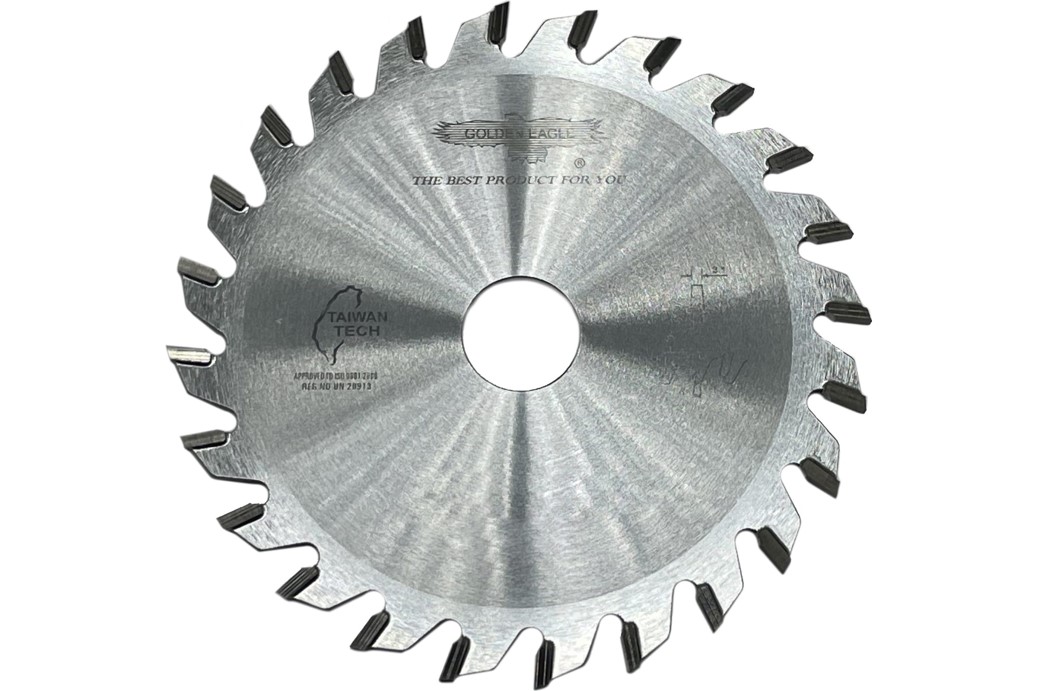

Пила дисковая DIA подрезная 125*22*3,1-4,3/2,2 z24 KO-F SURREY
Товар в наличии
0 руб.
19 300 руб./шт.

Артикул: TL00000842

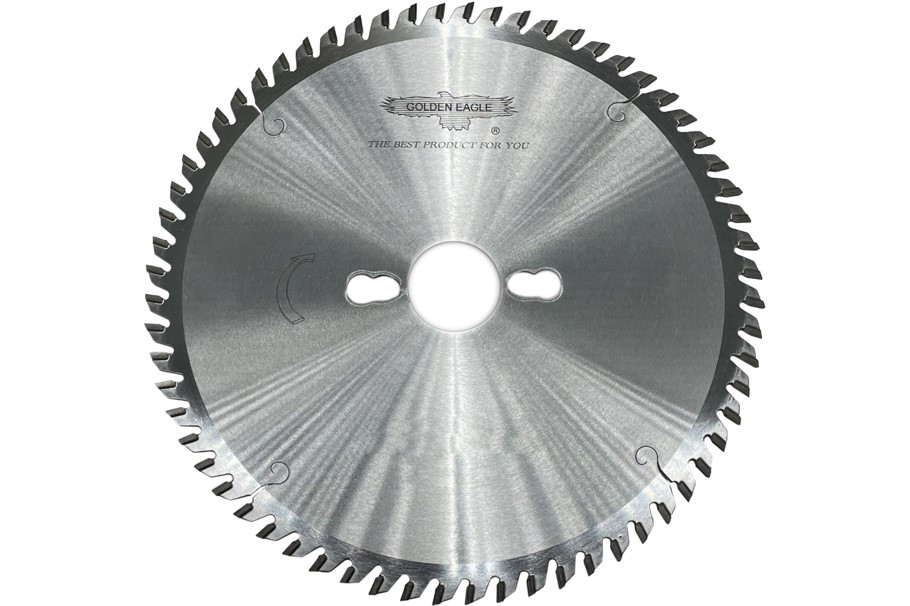

Пила дисковая HW основная 320*65*4,4/3,2 z72 WZ Selco 2/9/110 GE
