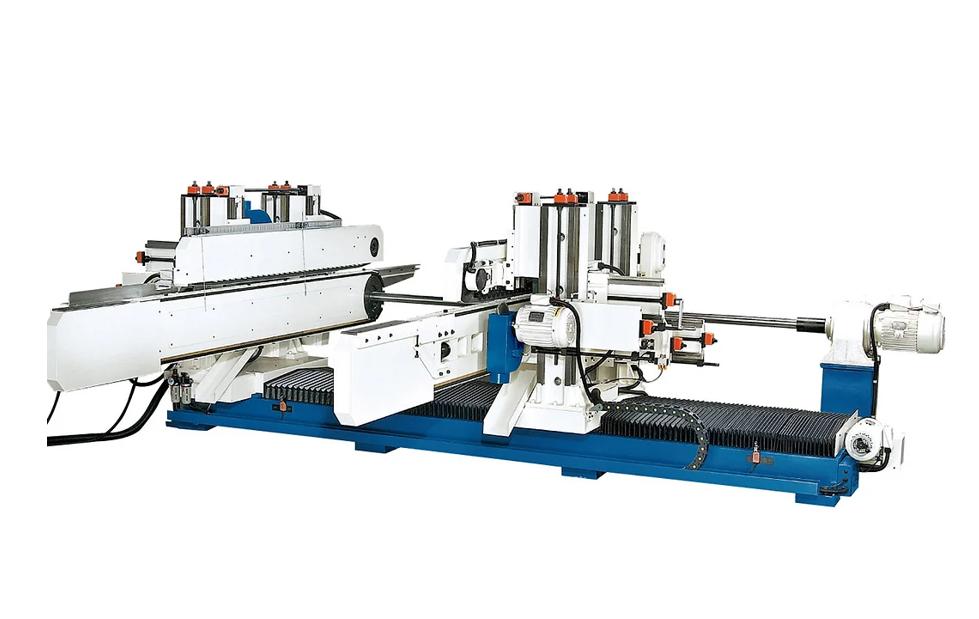

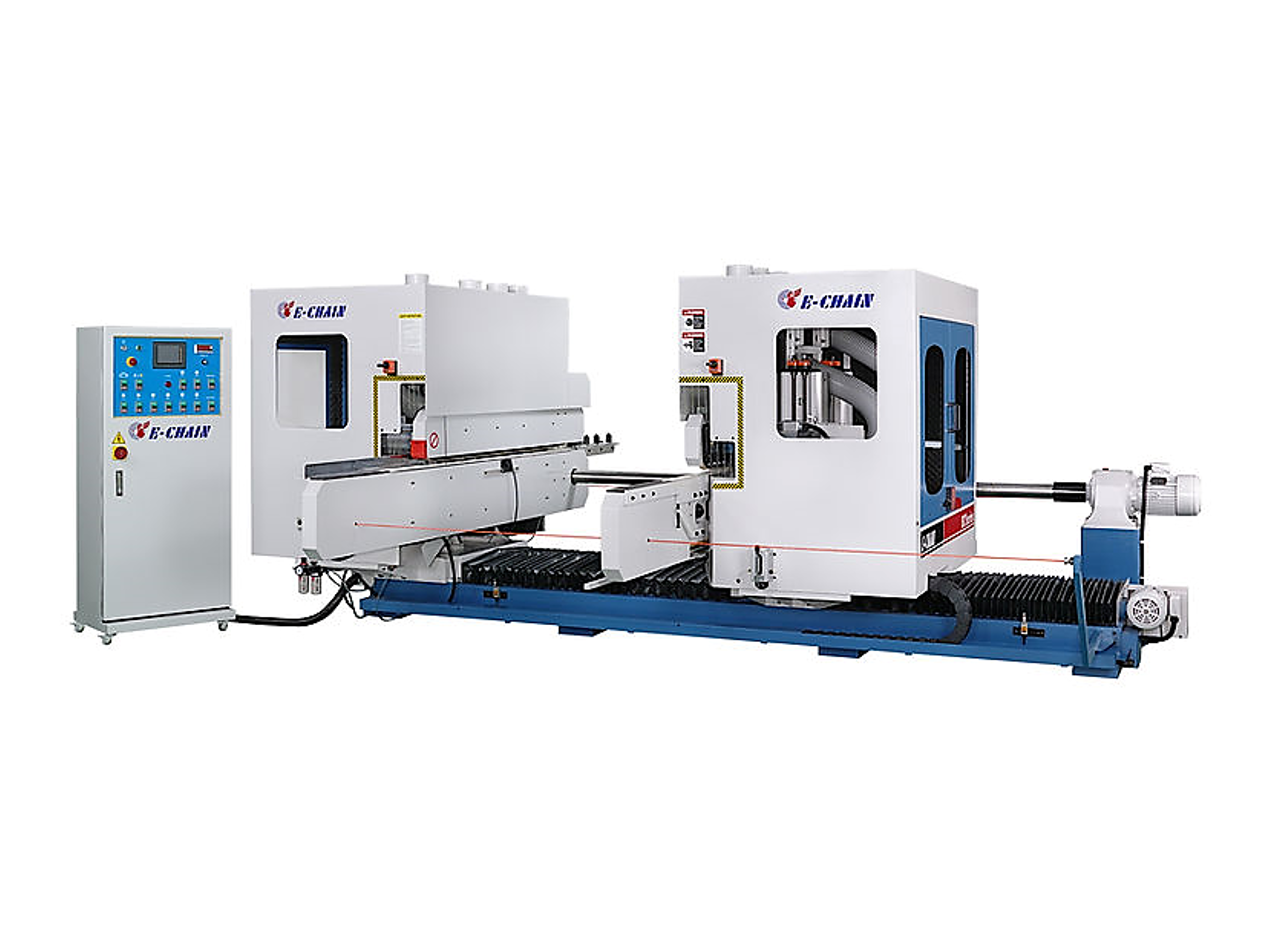

Двухсторонний шипорезный станок E-Chain ECT-88S
Модели серии
Особенности модели ECT-88S
-
Массивная виброустойчивая станина гарантирует высокую точность обработки
-
Панель управления с функцией Touch Screen
-
Подрезная и основная пила с функцией наклона для форматирования размера детали
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Надежная система подачи заготовки обрезиненными траками и ремнями обеспечивает качественную обработку облицованных деталей
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
Особенности модели ECT-88S
-
Массивная виброустойчивая станина гарантирует высокую точность обработки
-
Панель управления с функцией Touch Screen
-
Подрезная и основная пила с функцией наклона для форматирования размера детали
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Надежная система подачи заготовки обрезиненными траками и ремнями обеспечивает качественную обработку облицованных деталей
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
Связь с ведущим специалистом:
8 800 707 74 77Модель
ECT-88S
Особенности модели ECT-88S
-
Массивная виброустойчивая станина гарантирует высокую точность обработки
-
Панель управления с функцией Touch Screen
-
Подрезная и основная пила с функцией наклона для форматирования размера детали
-
Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
-
Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
-
Надежная система подачи заготовки обрезиненными траками и ремнями обеспечивает качественную обработку облицованных деталей
-
Только качественные и надёжные комплектующие Тайвань, Япония, Германия
НАЗНАЧЕНИЕ
Предназначен для фрезерования профилей, шипов и проушин одновременно с двух сторон в рамочных и каркасных конструкциях из древесины, форматной обрезки плитных древесных материалов и мебельного щита в заданный размер, для форматирования по периметру дверных полотен и оконных рам, изготовления паркета и половой доски.
Позволяет одновременно с 2-х сторон за 1 проход обрабатывать плитный материал, двери, паркетную доску и другую продукцию шириной от 210 до 2600 мм.
СХЕМА ОБРАБОТКИ
Конструктивные преимущества
|
МАССИВНАЯ СТАНИНАВес станка 5800 кг. Тяжелая виброустойчивая станина обеспечивает надежность конструкции и точность обработки. |
|
ПАНЕЛЬ УПРАВЛЕНИЯ С ФУНКЦИЕЙ TOUCHSCREENПозволяет быстро и точно производить настройку подвижного агрегата на ширину детали. На панели PLC задаются следующие параметры: регулировка оборотов фрезерных шпинделей 3000-9000 об/мин, длина хода антискольной фрезы. |
|

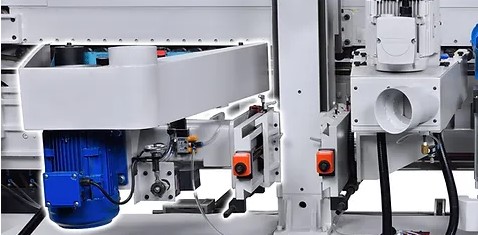

СИСТЕМА ПОДАЧИ ЗАГОТОВОКНадежная система подачи заготовок состоящая из цепи с обрезиненными траками, которые не оставляют следов на поверхности заготовок. Цепь изготовлена из высококачественной стали и имеет систему смазки, что влияет на безупречную работу длительное время. |
|
ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕНа станке установлены высокоточные прецизионные направляющие, выдерживающие максимальные нагрузки при обработке крупногабаритных тяжёлых деталей. |
|
ВЕРХНЯЯ ПРИЖИМНАЯ БАЛКАНадежная система с подпружиненными роликами и приводным ремнем из износостойких материалов. |
|
ОПОРНАЯ ЛИНЕЙКАОпорная линейка на неподвижной стороне станка со съемной L-образной направляющей для обработки заготовок с верхним/нижним выступом. |
|

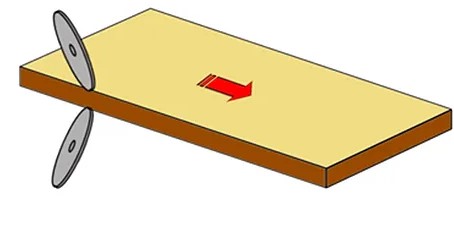

СИСТЕМА ПОДРЕЗНОЙ ПИЛЫПодрезная пила обеспечивает подпил нижней части детали и препятствует появлению сколов. Возможность поворота под углом до ±90°. |
|
ОСНОВНАЯ ПИЛАВыполняет функцию точного форматирования детали перед фрезерованием. Возможность поворота под углом до ±90°. |
|

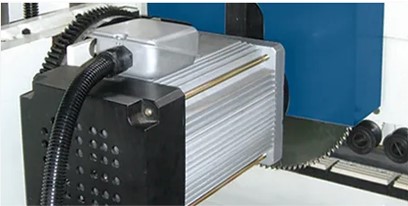

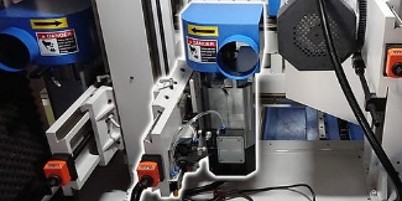

ПЕРВЫЙ ФРЕЗЕРНЫЙ УЗЕЛПредназначен для предварительного фрезерования профиля. Имеет функцию антискольного. Оснащен функцией прыжка. Дополнительная возможность поворота на углы до 0° ~ 90° (ОПЦИЯ) Работает на высокочастотных двигателях. |
|

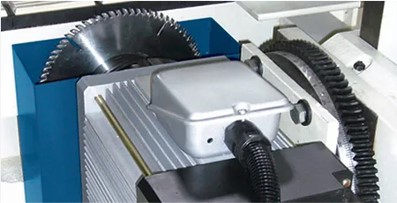

ВТОРОЙ ФРЕЗЕРНЫЙ УЗЕЛОбеспечивает всю основную фрезеровку детали. Поворот на углы до 0° ~ 90°. Работает на высокочастотных двигателях. |
|
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанок оснащен высококачественными электрическими компонентами от компании Schneider Electric (Германия) |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |
|
ЗАЩИТНЫЕ КАБИНЫ (ОПЦИЯ)Обеспечивают снижение шума, снижают запыленность окружающей среды, обеспечивают дополнительную безопасность оператора. |
|
ДРОБИЛЬНЫЕ ФРЕЗЫ (ОПЦИЯ)Обеспечивают дробление крупных обрезков после основной пилы в мелкую стружку оптимизируя работу аспирационной системы. |
|
ДОПОЛНИТЕЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ ФРЕЗЕРНЫЕ УЗЛЫ (ОПЦИЯ)Позволяют обрабатывать более сложные профили деталей. |
|

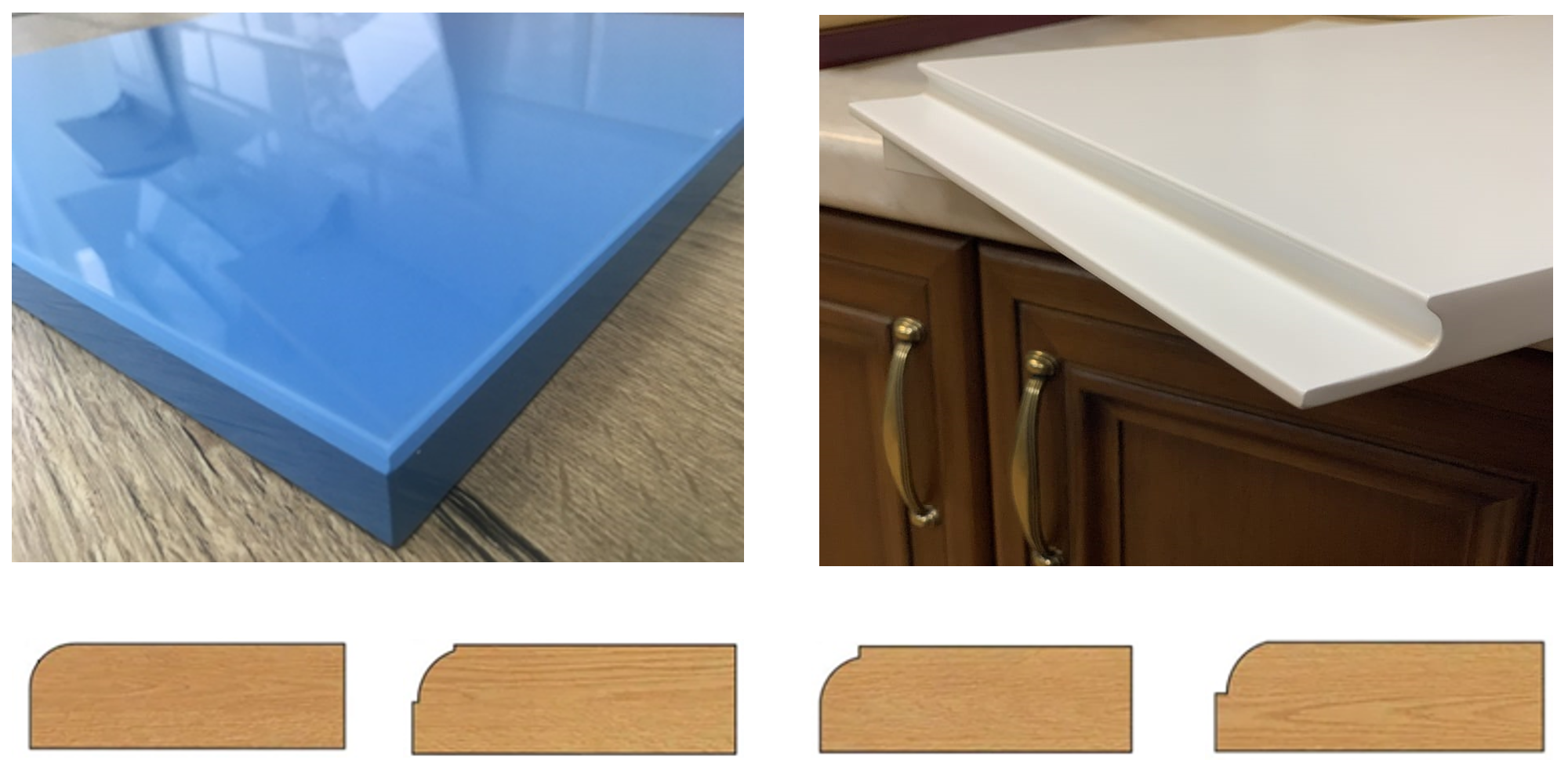

ДОПОЛНИТЕЛЬНЫЕ ФРЕЗЕРНЫЕ УЗЛЫ ДЛЯ ОБРАБОТКИ КРОМКИ: СИСТЕМА СНЯТИЯ ФАСОК (ОПЦИЯ)
|
|

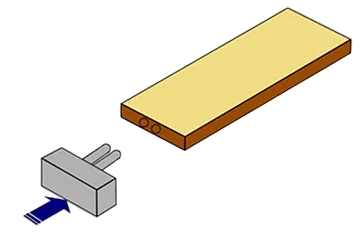

УЗЕЛ СВЕРЛЕНИЯ (ОПЦИЯ)
|
|
ЛЕНТОЧНЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ (ОПЦИЯ)
Используется для плоского шлифования.
|
|

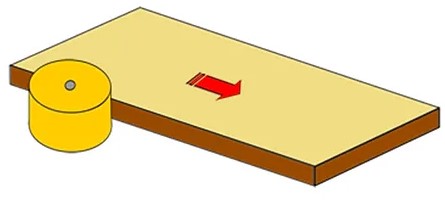

БАРАБАННЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ (ОПЦИЯ)Используется лепестковый шлифовальный барабан для шлифования сложных профилей детали. |
|

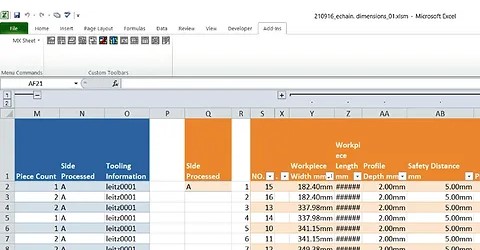

СПЕЦИАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИЯ)Позволяет сохранять до 100 автоматических размерных настроек. Доступ через ввод номера партии, сканирование штрих-кода или электронную таблицу Microsoft Excel (через лист MX). |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
