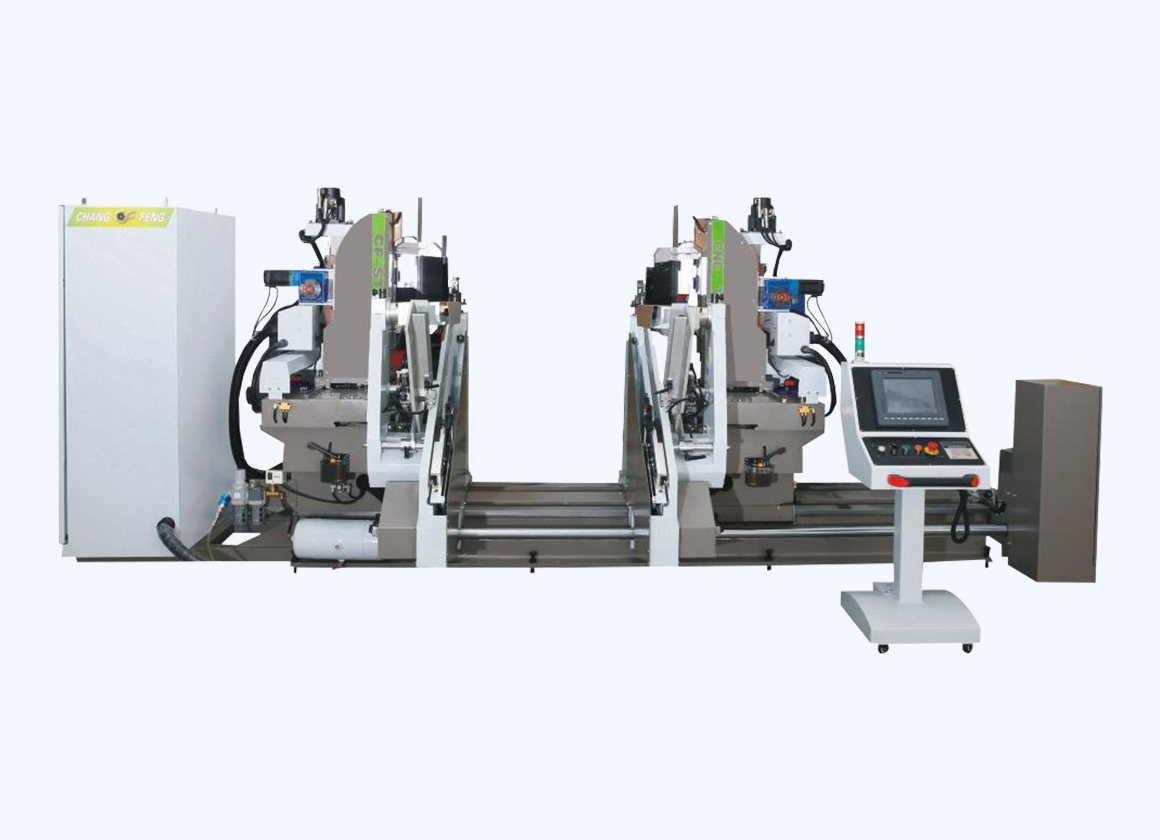

Двусторонний шипорезный станок с ЧПУ ChangFeng CF-ST2000N

СТАНИНА И ПОРТАЛ

Станина это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение рабочих агрегатов, что в последствии влияет на точность обработки.

Станина и рабочий стол после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку.

Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и приводов. На заводе ChangFeng осуществляется проверка геометрии на каждом этапе сборки.

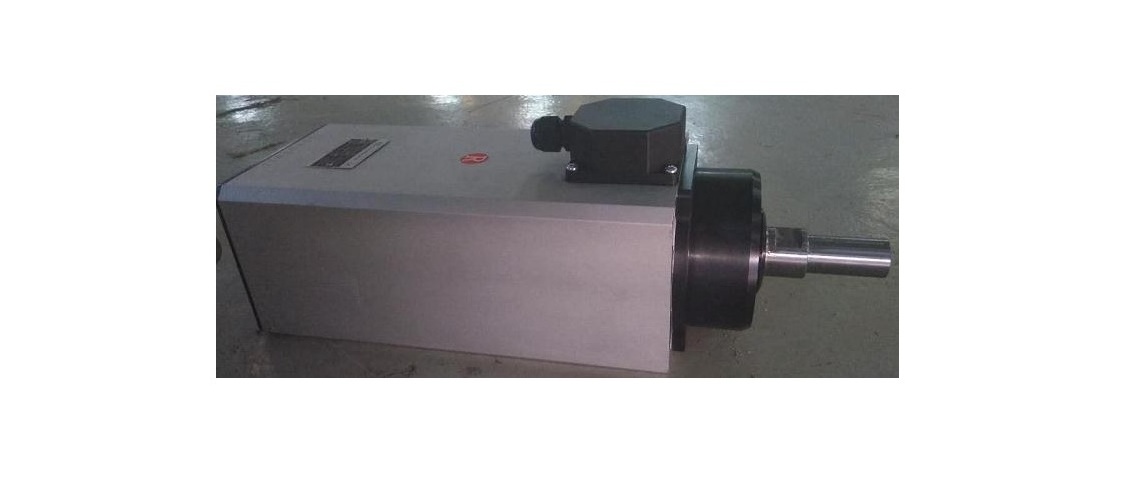

ЭЛЕКТРОШПИНДЕЛЬ

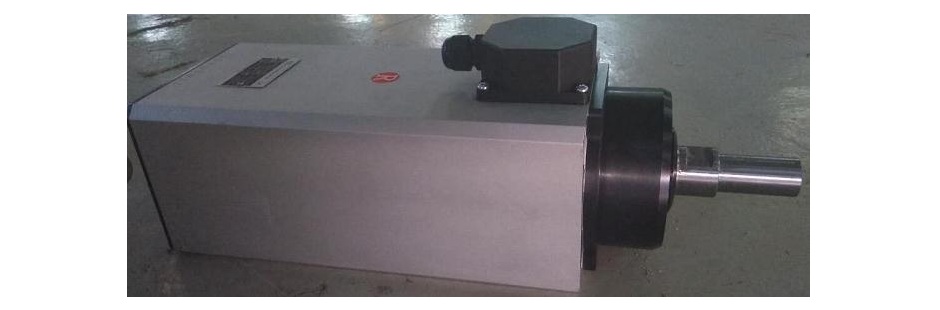

Станок оснащен современными двухсторонними электрошпинделями 2 х 6 кВт. Система охлаждения электрошпинделей, гарантирует стабильную рабочую температуру высоконагруженных элементов каждого шпинделя, что обеспечивает долгий срок эксплуатации.

ПЕРЕМЕЩЕНИЕ ПО ОСЯМ

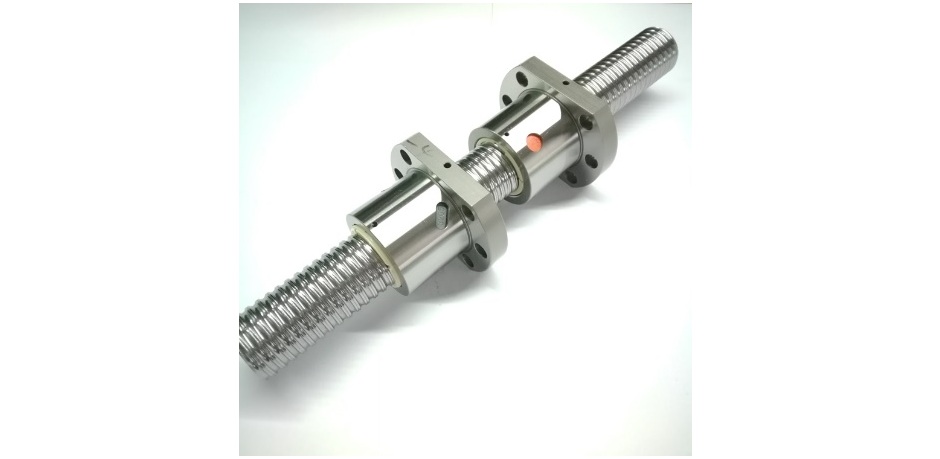

Направляющие качения линейного типа и ШВП от компании PMI (Тайвань) – Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

СЕРВОМОТОР INOVANCE

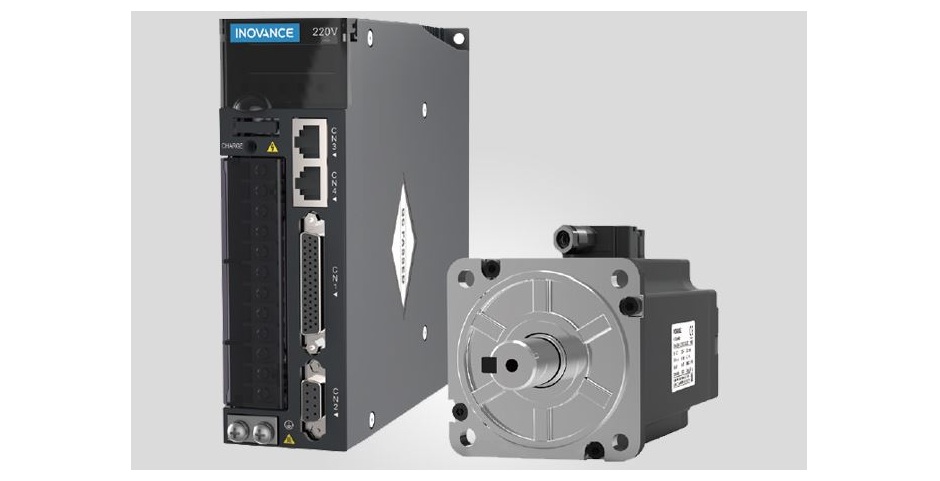

Сервомотор INOVANCE повышенной мощности. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения.

ИНВЕРТОР

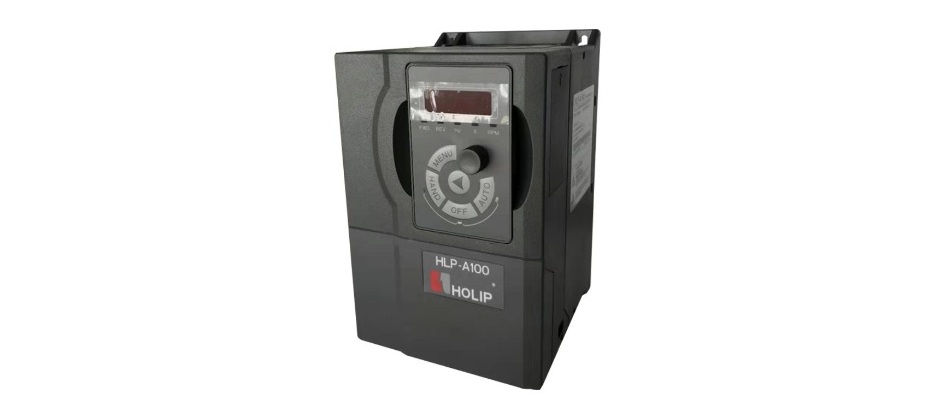

Оборудование оснащено двумя надежным современным инверторами мощностью по 7.5KW от лидера индустрии азиатского рынка компании HOLIP.

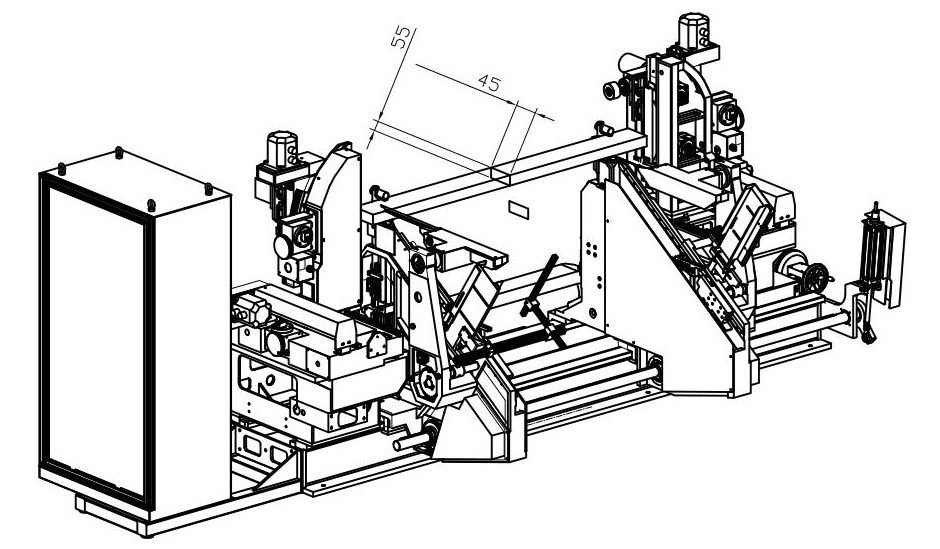

ИНТЕРПОЛЯЦИЯ УГЛА НАКЛОНА ШПИНДЕЛЕЙ

Регулировка и позиционирование под любым углом в диапазоне регулировок.

Угол регулировки наклона:
По вертикали：+40～-8 градусов
По горизонтали：+13～-30 градусов

СИСТЕМА ПОДАЧИ ЗАГОТОВКИ

Оборудование оснащено автоматическим кассетным магазином, подачи заготовок, что обеспечивает высокую производительность и высвобождает время оператора на промежуточные манипуляции по подготовке заготовок и сортировке изделий.

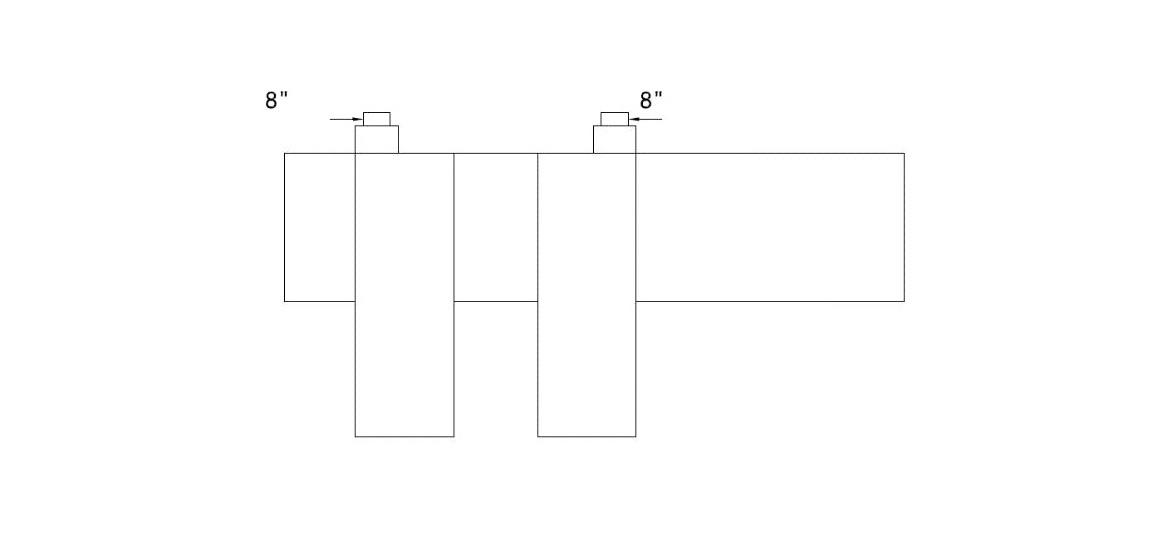

ОТВЕДЕНИЕ СТРУЖКИ

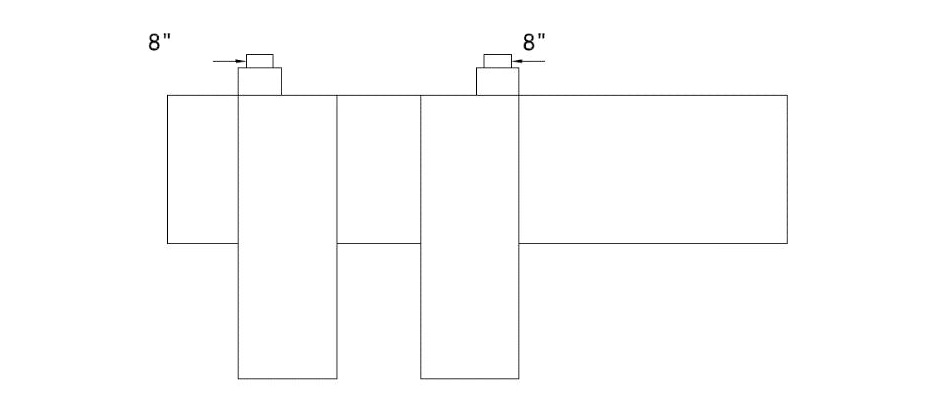

Система аспирации – реализована двумя аспирационными отводами по 8’’(203,2 мм), что позволяет эффективно отводить стружку и пыль из зоны обработки.

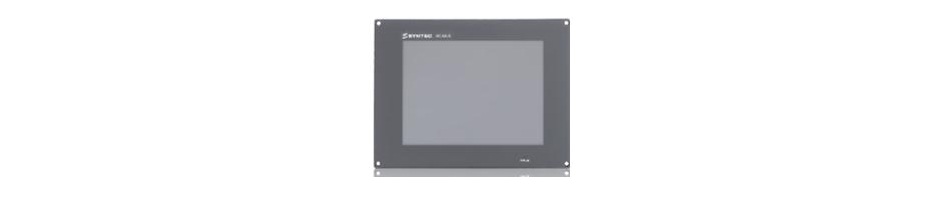

СИСТЕМА УПРАВЛЕНИЯ

Современная система ЧПУ SYNTEC HC10B-K (Тайвань) обеспечивает высокую точность и производительность; графическое программирование: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, что значительно сокращает время создания программы обработки. Полнофункциональный контроллер с Touchscreen экраном высокой четкости и контрастности, обеспечивает удобное управление высокопроизводительной системой ЧПУ, реализованной на современной стойке SYNTEC HC10B-K

Стойка оснащена сетевыми портами RS485, VGA, USB, 10/100M(мини джек), D/A (5 V).

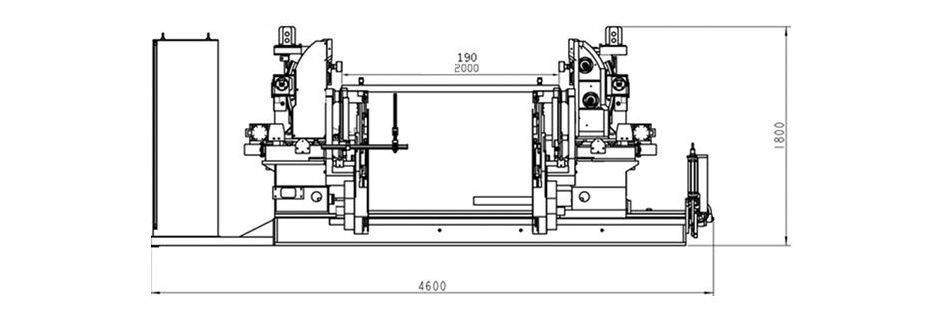

ЗОНА ОБРАБОТКИ И УСТАНОВОЧНЫЕ ПАРАМЕТРЫ

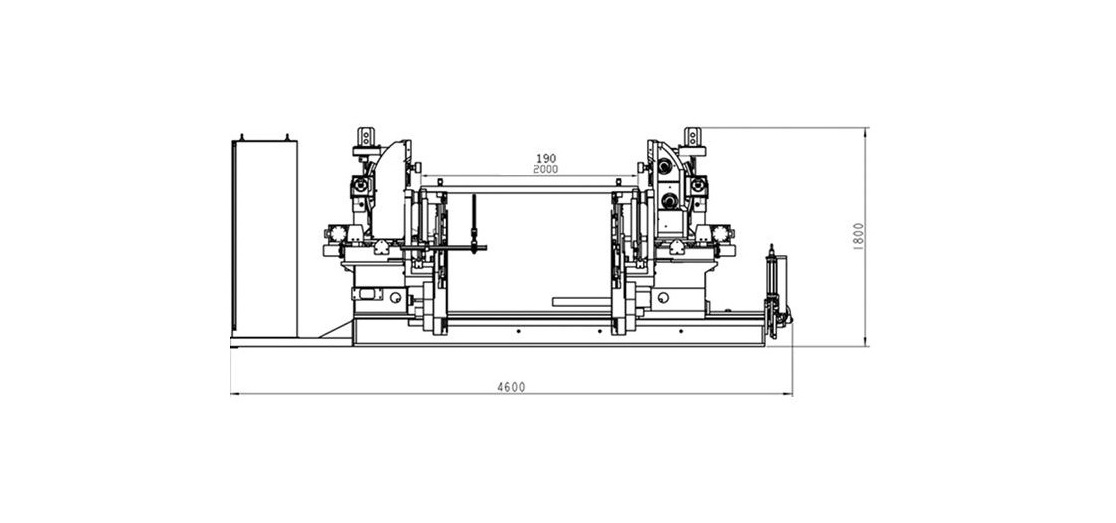

Макс. длинна обработки：2000 мм
Мин. длинна обработки：190 мм

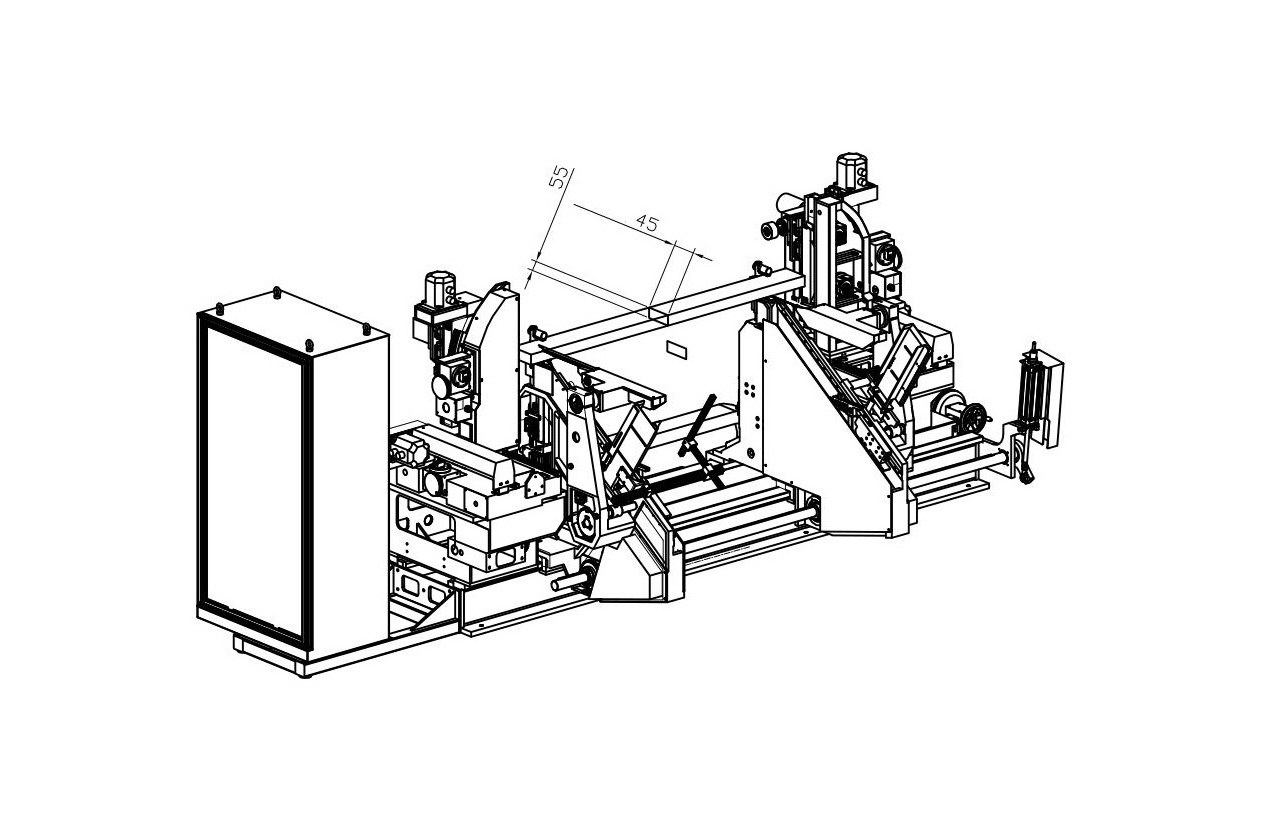

Макс.толщина обработки：55 мм
Макс.ширина обработки：145 мм
Макс.длина шипа：40 мм

СЕРВИС И ОБСЛУЖИВАНИЕ

Профессиональный, оперативный и качественный сервис.
