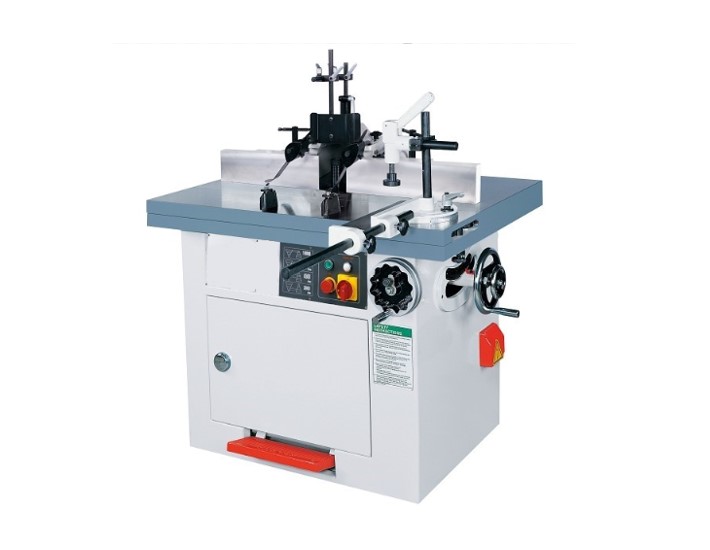

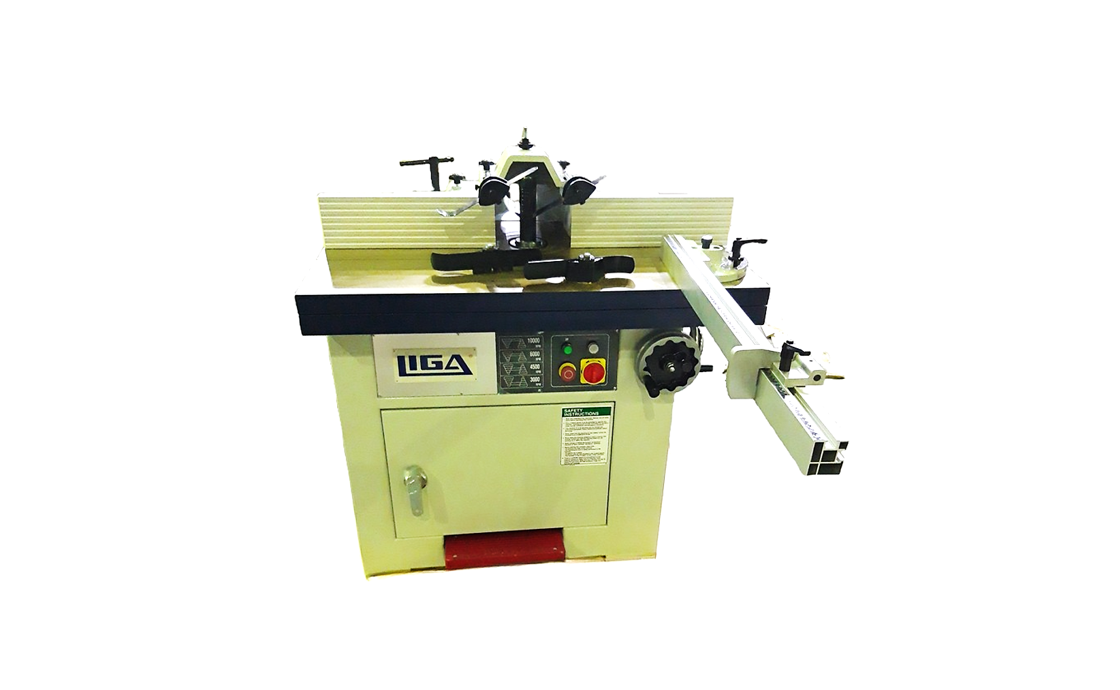

Фрезерный станок с кареткой и наклонным шпинделем LS-625TS

МАССИВНАЯ ВИБРОУСТОЙЧИВАЯ СТАНИНА

Вес станка 517 кг. Тяжёлая виброустойчивая станина обеспечивает надёжность конструкции и точность обработки.

Массивный стол изготовлен из высококачественного чугуна (марка FC-25), усилен ребрами жесткости и подвергнут термообработке для обеспечения максимальной прочности и износостойкости. Поверхность стола прецизионно отшлифована и отполирована до плоскостности 0,05 мм.

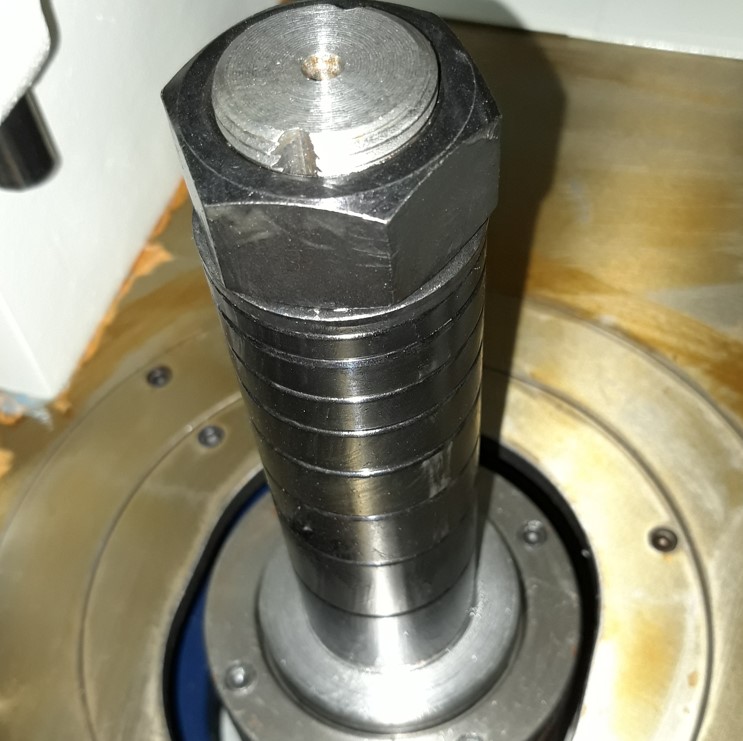

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Высокоточный шпиндель с конусом МК5 на подшипниках NSK обеспечивает высокую точность до 0,002 мм.

В стандартной комплектации станка шпиндель ф32 мм.

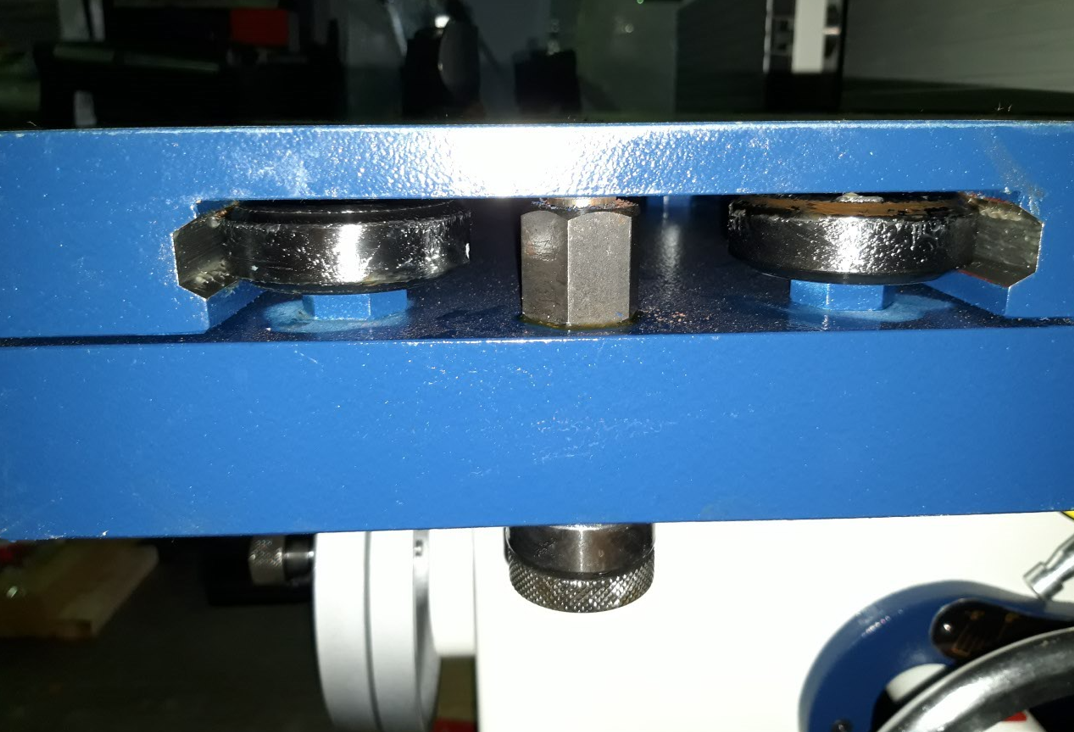

ПОДВИЖНЫЙ СТОЛ

Массивный стол изготовлен из высококачественного чугуна, усилен ребрами жесткости и подвергнут термической обработке для максимальной прочности и износостойкости. Поверхность стола точно отшлифована фрезерованием и отполирована с точностью 0,006 дюйма.

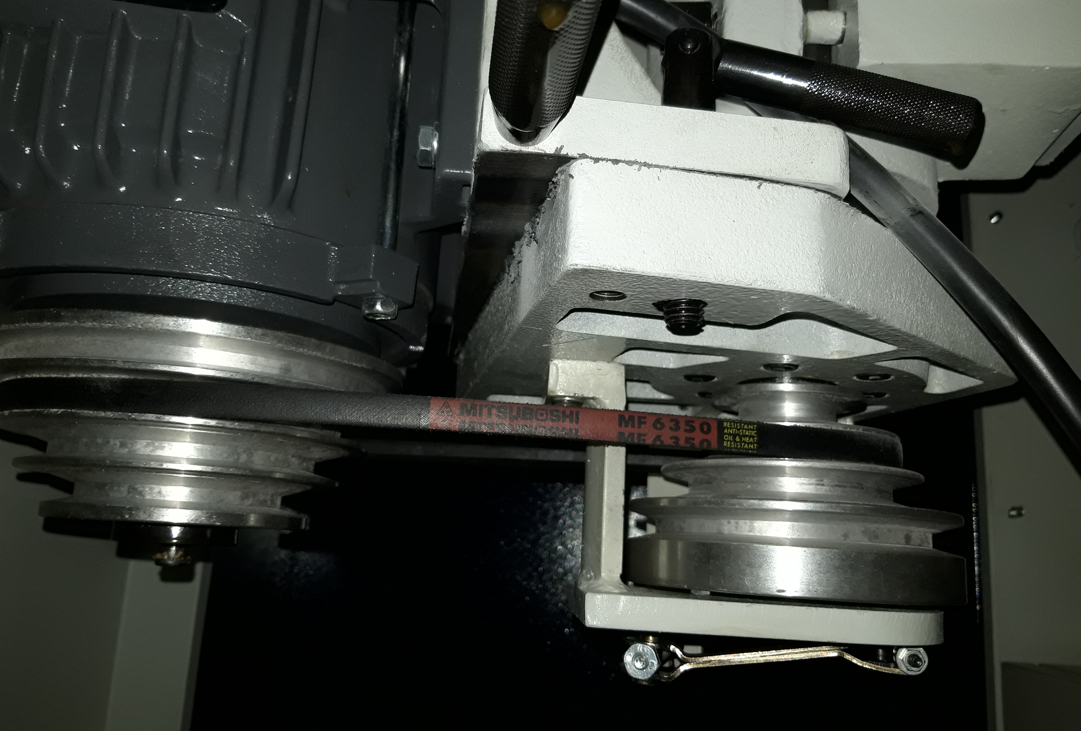

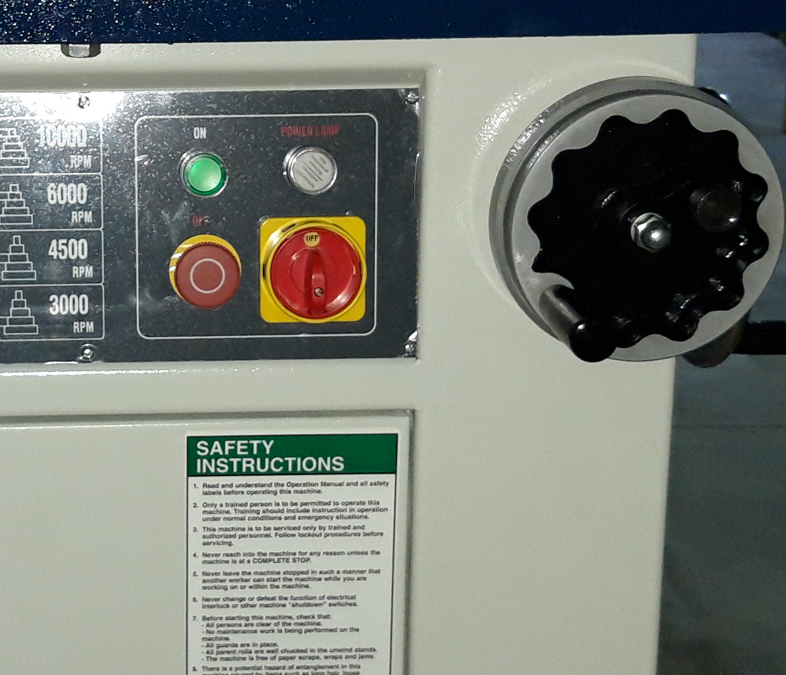

НАСТРОЙКА ОБОРОТОВ ШПИНДЕЛЯ

Шпиндель приводится в движение четырехскоростным шкивом для скоростей вращения шпинделя 3000, 4500, 6000 и 10 000 об/мин. Изменение скорости выполняется быстро и легко, просто ослабив один стопорный рычаг и переведя ремень на требуемую скорость.

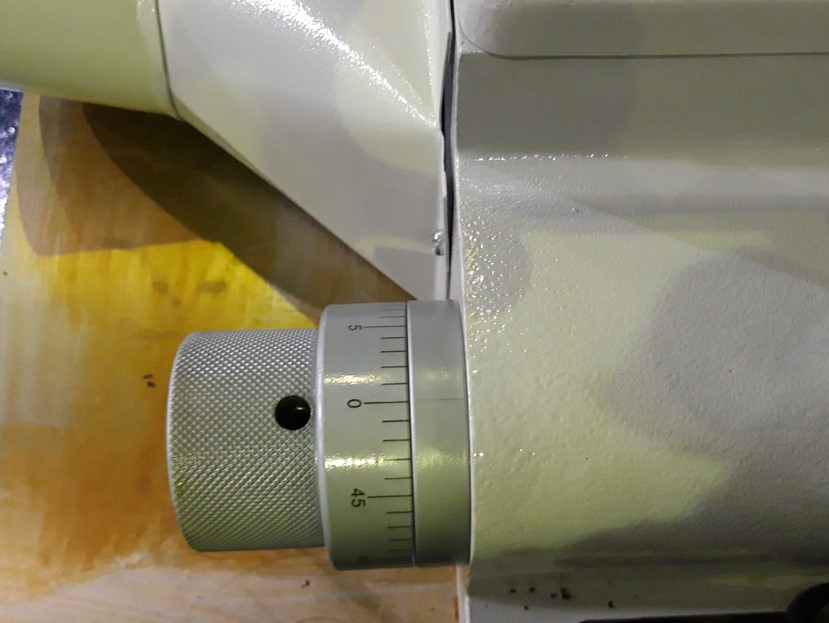

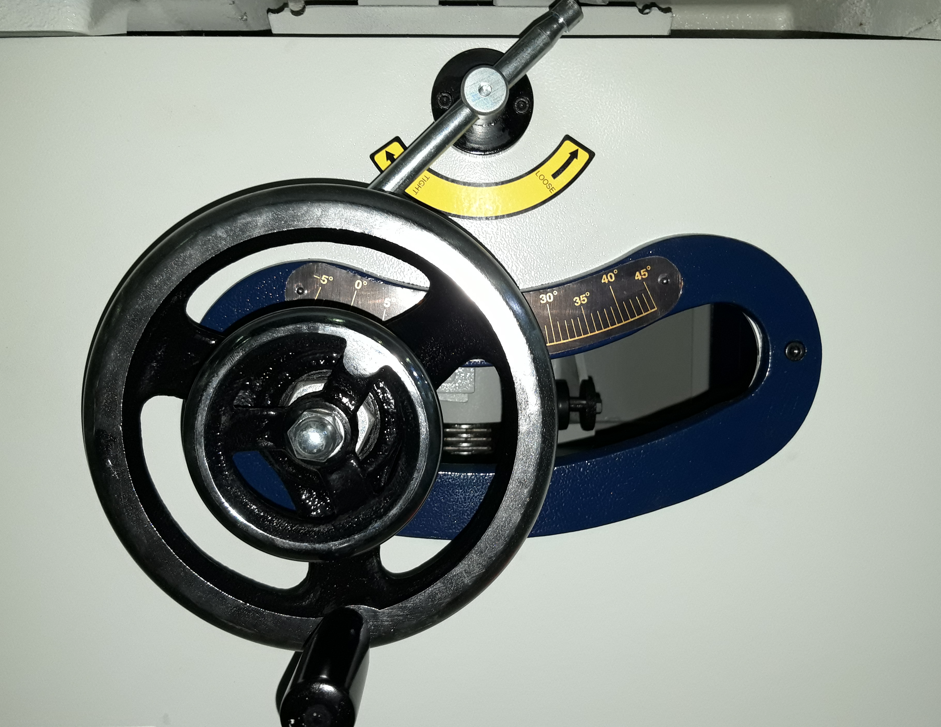

РЕГУЛИРОВКА НАКЛОНА ШПИНДЕЛЯ

Наклонный шпиндель позволяет производить фрезеровку под углом от -5° ~ 90° ~ +45°. Маховик наклона шпинделя расположен в пределах легкой досягаемости. Шкала наклона для точной установки угла. Фиксирующая рукоятка надёжно фиксирует шпиндель в заданном угловом положении.

РЕГУЛИРОВКА ПОДЪЕМА ШПИНДЕЛЯ

Шпиндель поднимается или опускается с помощью прецизионного градуированного маховика, обеспечивающего подъем на 1 мм за полный оборот маховика. Рычаг быстрого зажима надежно удерживает шпиндель на заданной высоте для гарантии повторного вращения.

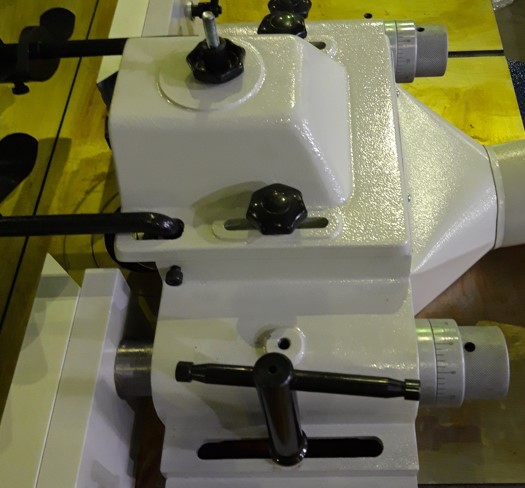

НАСТРОЙКА НАПРАВЛЯЮЩИХ ЛИНЕЕК

Высокоточная регулировка направляющих линеек осуществляется по с помощью ручных колес, имеющих измерительную шкалу.

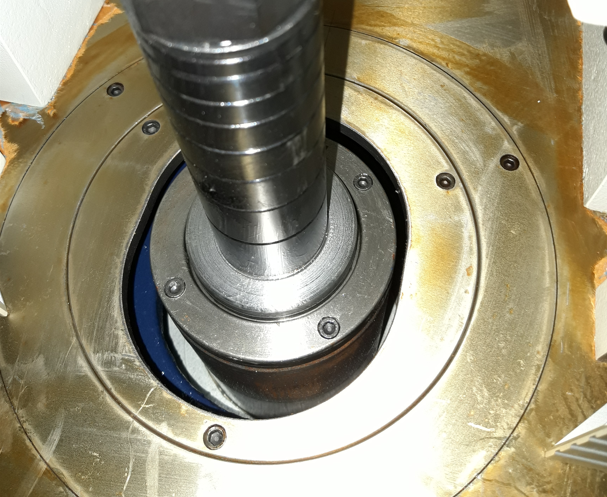

ЧАША ФРЕЗЕРНОГО ШПИНДЕЛЯ

Съемные кольца чаши фрезерного шпинделя позволяют использовать диаметр инструмента до 220 мм.

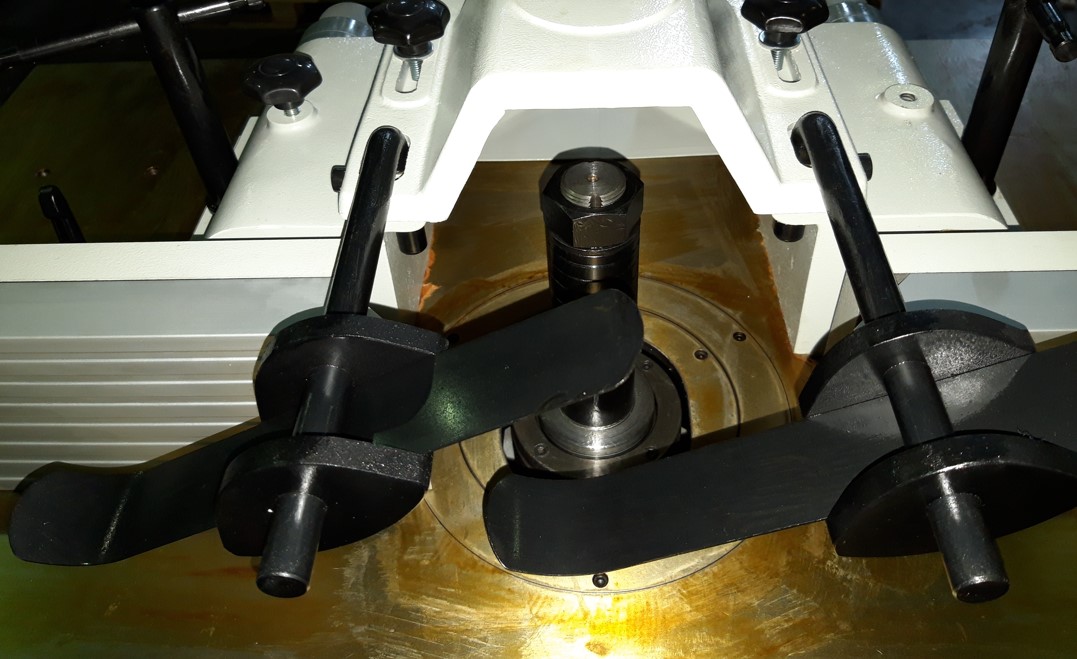

ПРИЖИМЫ MORI

Данные прижимы обеспечивают надежный прижим заготовки сверху к столу и сбоку к направляющим линейкам.

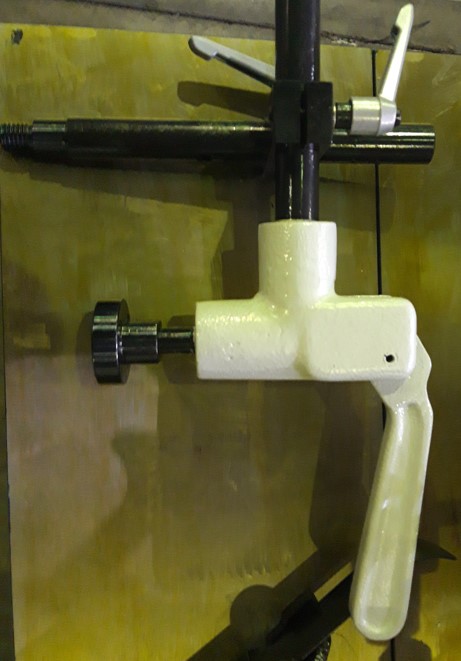

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Дополнительный эксцентриковый прижим, входящий в стандартную комплектацию, обеспечивает надежный прижим габаритных деталей.

ЗАЩИТНЫЙ КОЖУХ

Мощный защитный кожух изготовлен из высококачественного чугуна, что обеспечивает отличную безопасность оператора.

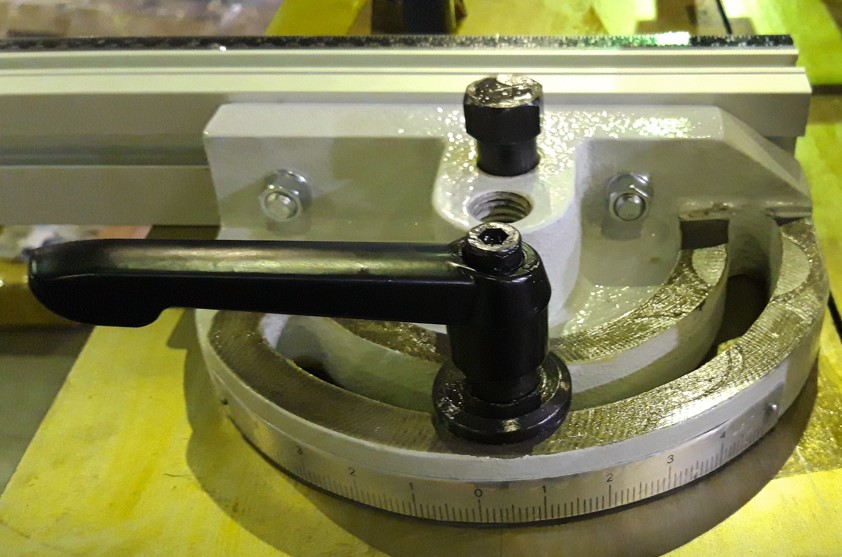

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА

Поворотная линейка оснащена флажковым упором со шкалой длины детали, а также шкалой настройки на определенный угол обработки детали.

НОЖНОЙ ТОРМОЗ ШПИНДЕЛЯ

Обеспечивает моментальное торможение шпинделя после выключения станка.

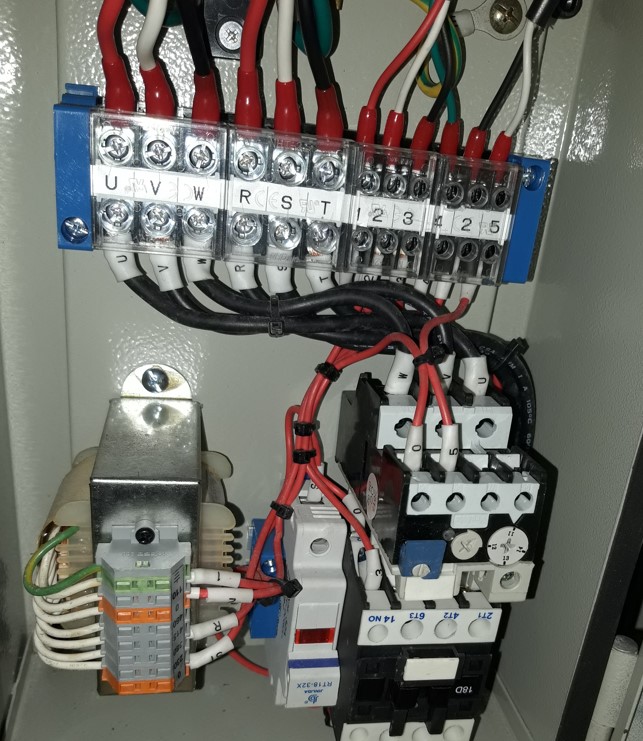

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Станок оснащен надежными электрическими компонентами.
