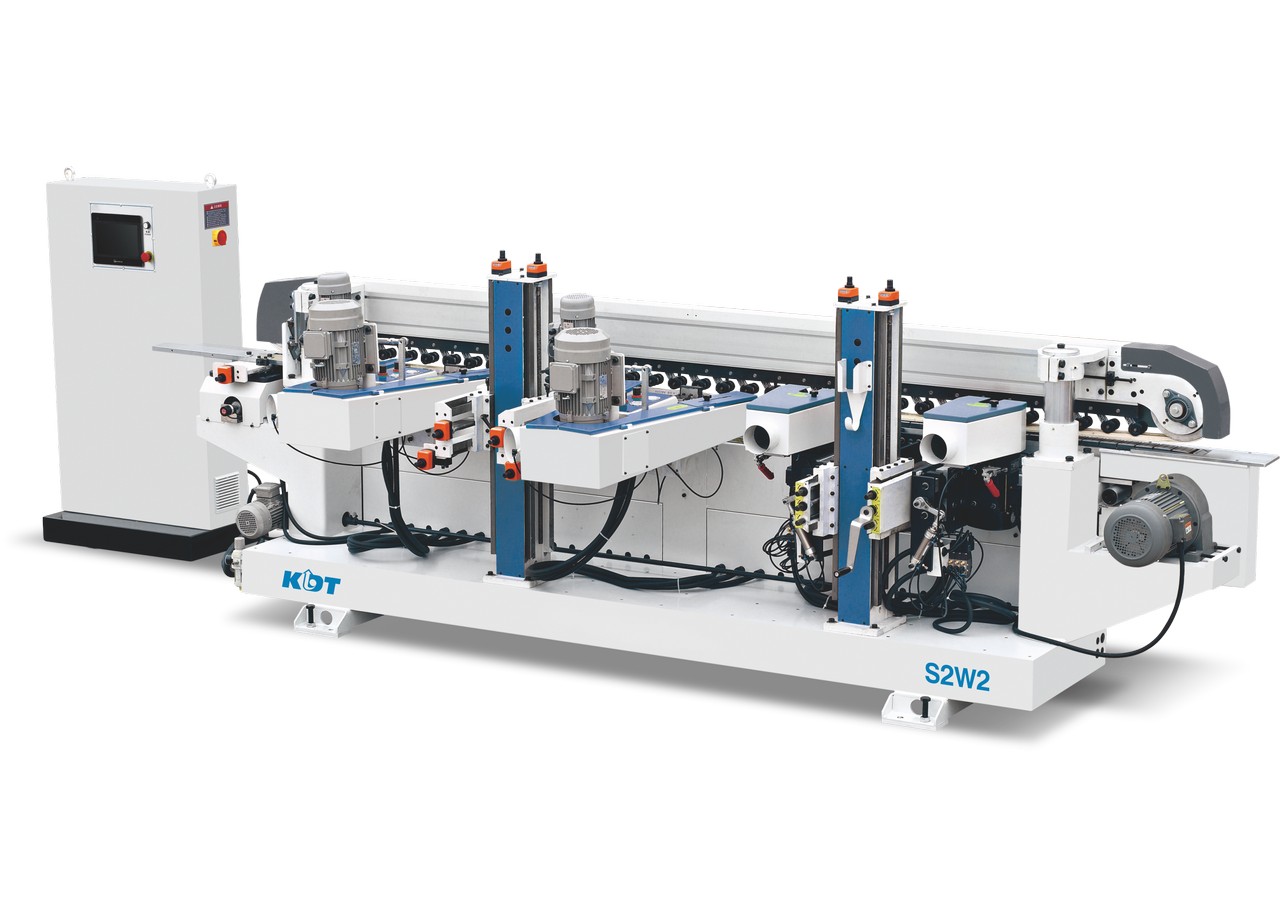

Кромкошлифовальный станок MSS MSE-Side-S2W2 предназначен для промежуточного шлифования прямых и профильных кромок мебельных фасадов, дверей, щитовых деталей в автоматическом проходном режиме.

Станок оснащён двумя видами шлифовальных агрегатов: «S»- агрегат с пневматическим утюжком, «W» - универсальный шлифовальный агрегат.

Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками. Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём.

Позиционирование деталей по базовой линейке.

Электрошкаф и пульт управления с контроллером и сенсорным экраном размещаются в отдельно стоящей стойке.

Контроль за срабатыванием узлов осуществляется инвертором по путевым точкам. Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам.

В станке нет открытых токоведущих элементов.

Станок имеет кнопки экстренного останова с двух сторон.

Оборудование изготовлено в соответствии с нормами ЕС.

Конструктивные преимущества

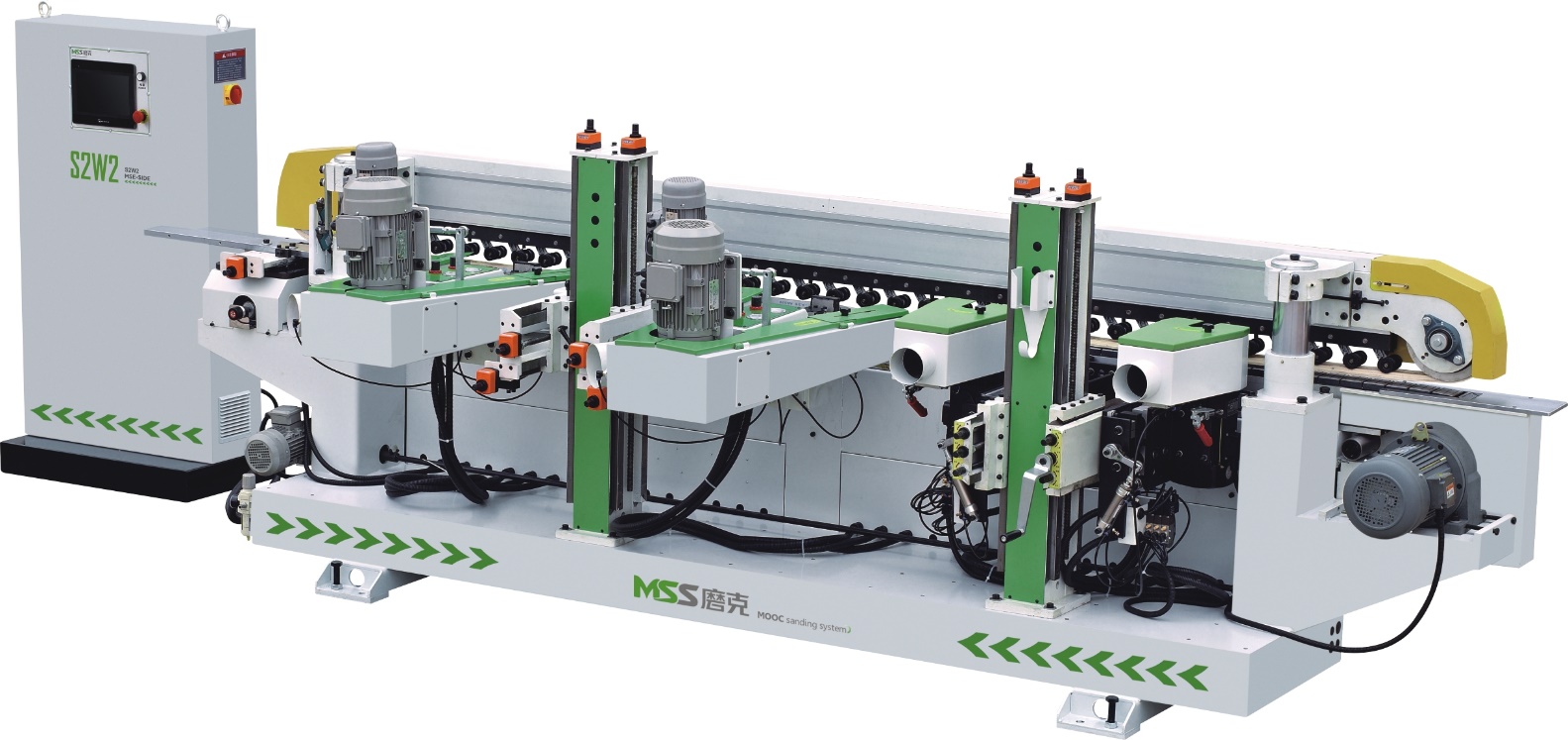

Кромкошлифовальный станок MSS MSE-Side-S2W2.

Жёсткая, виброустойчивая, электросварная из стальных труб и профилей.

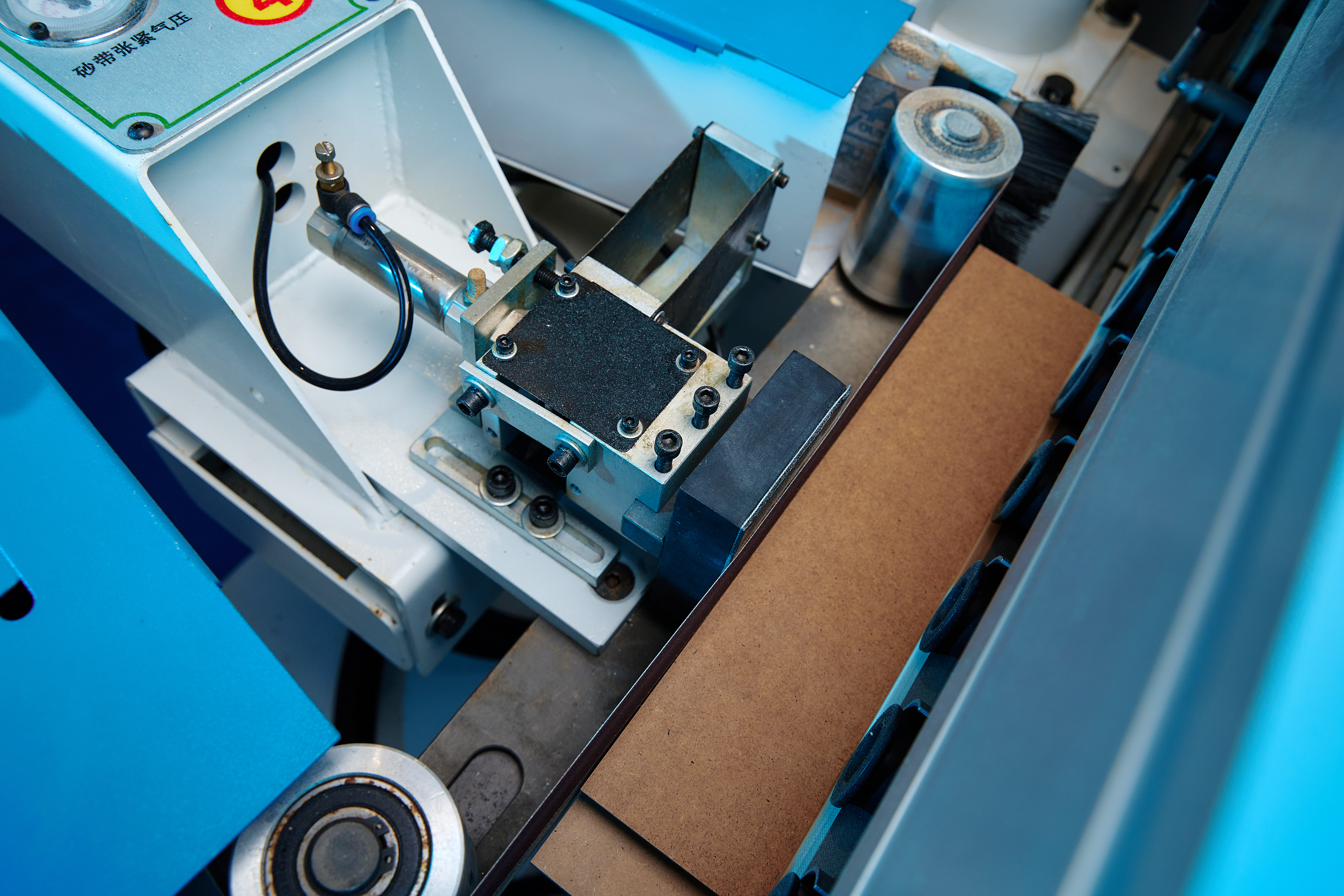

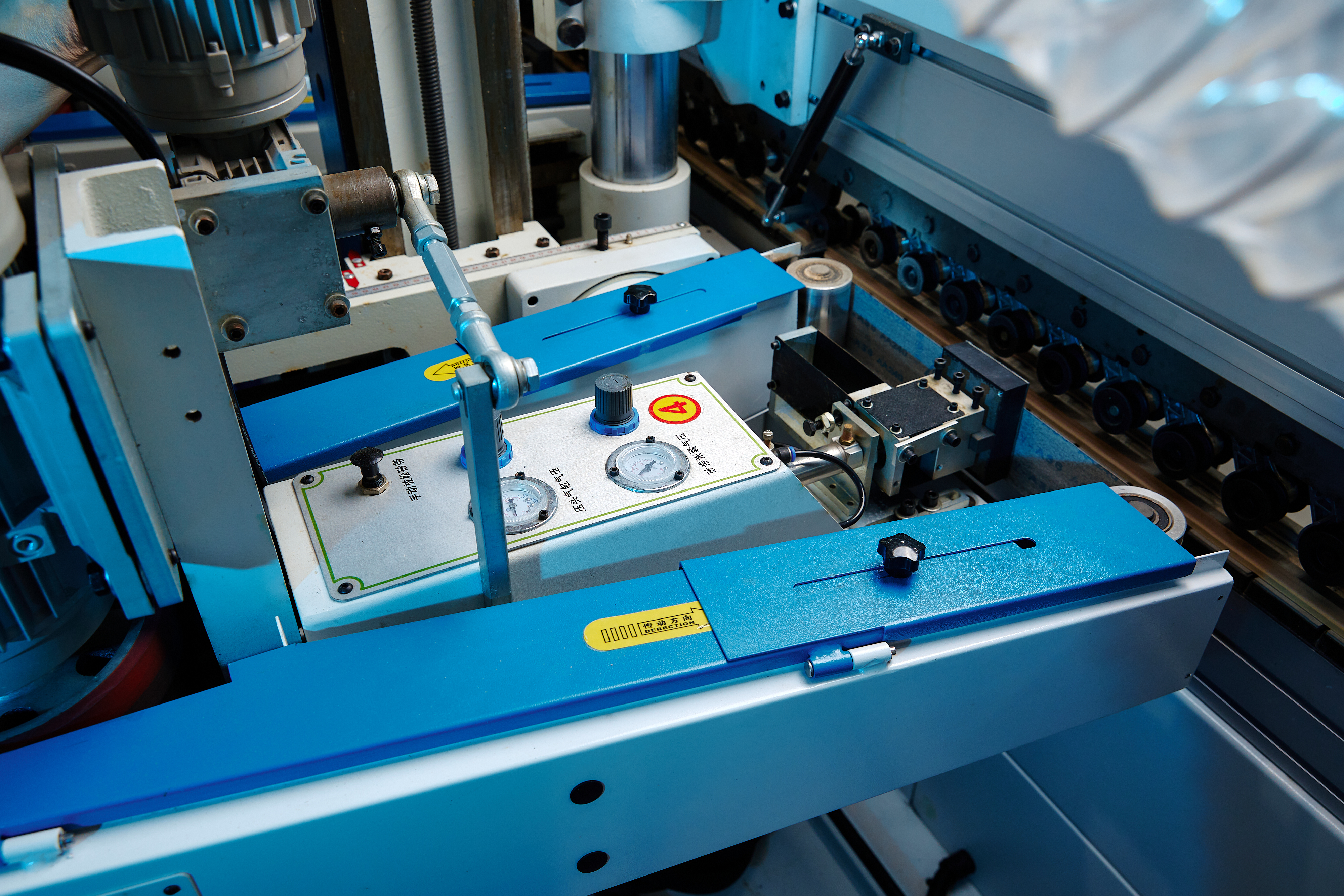

Шлифовальный агрегат «S» с пневматическим шлифовальным утюжком.

Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой.

Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька, риски от пилы).

Степень прижатия, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов входе заготовки в зону работы узла.

Утюжок может быть спрофилирован под профиль заготовки.

Агрегат имеет регулировки угла наклона относительно горизонта +\- 45град., что позволяет настроить его под любой профиль.

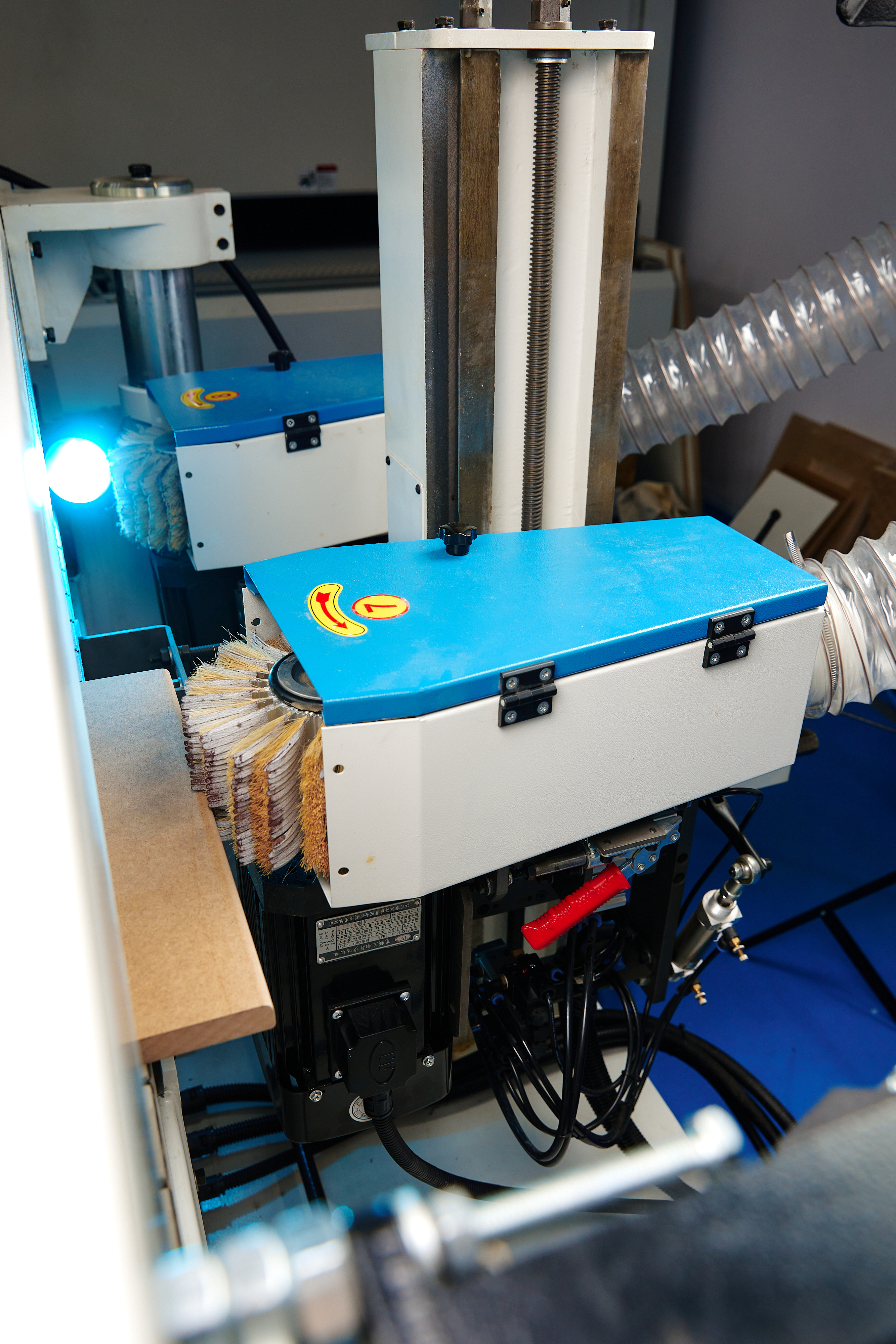

Шлифовальный агрегат «W» универсальный.

Шлифование осуществляется бесконечной эластичной абразивной лентой.

Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита, который при контакте принимает форму заготовки.

Когда давления нет форма цилиндра восстанавливается.

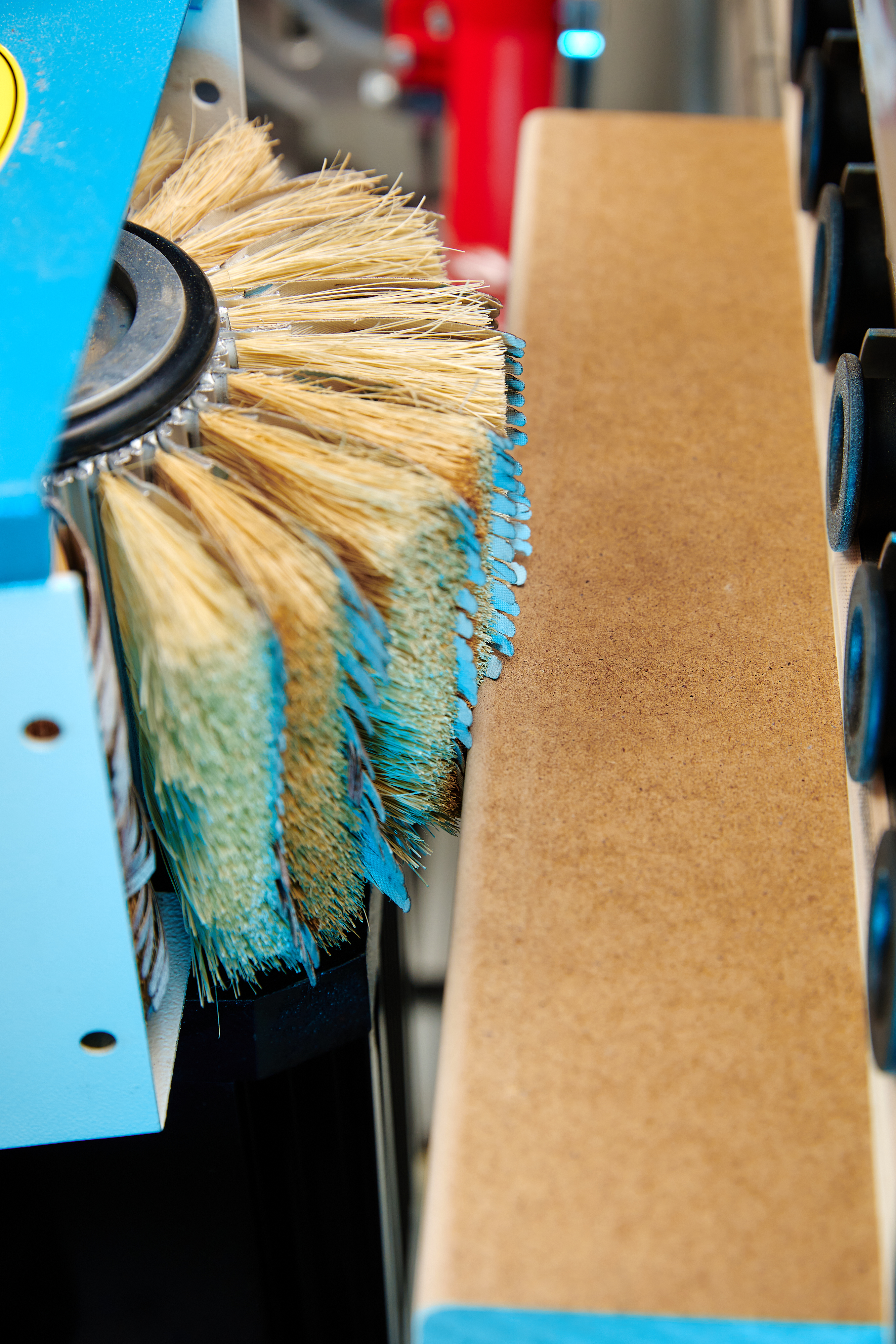

При необходимости контактный цилиндр может быть заменён лепестковым абразивным валом или спрофилированным абразивным кругом.

Узел также имеет регулировки угла относительно горизонта, а также механизм компенсации износа абразивных дисков.

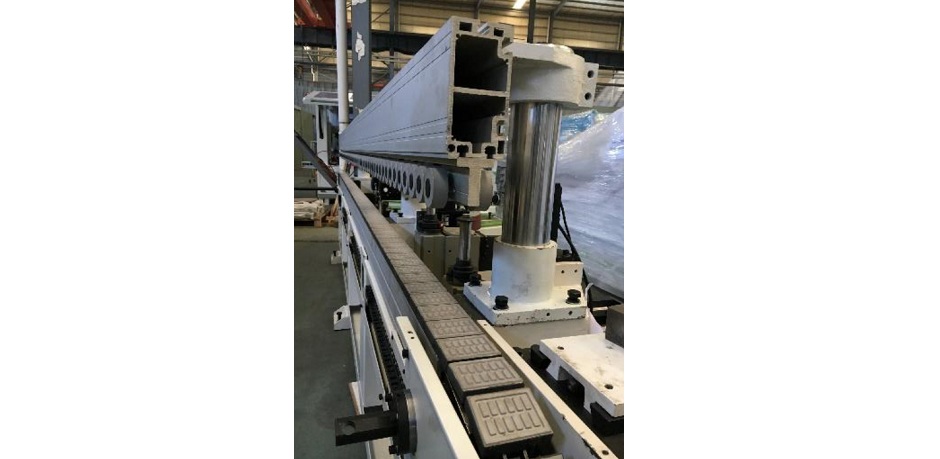

Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками.

Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём.

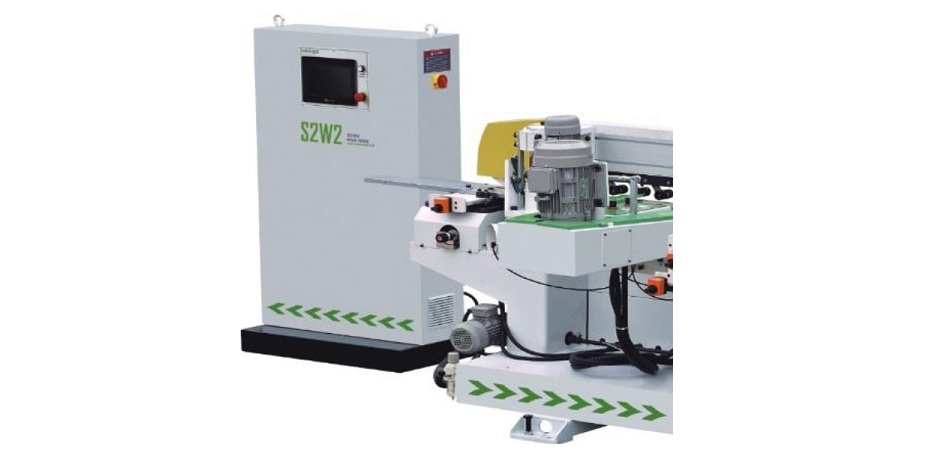

Панель управления и электрический шкаф на отдельной стойке.

PLC c Touch-screen.

Интерфейс полностью русифицирован.

Программное обеспечение позволяет управлять всеми рабочими параметрами станка.

Наименование	MSS MSE-SIDE-S2W2
Ширина детали, мм	100 - 1800
Длина обрабатываемой детали, мин, мм	200
Толщина обрабатываемой заготовки, мм	5-80
Скорость подачи транспортера, м/мин	5-18
Агрегат
Тип «S»	с утюжком
Количество, шт	2
Скорость шлифования, м/с	0-14
Размеры шлиф. ленты, мм	2310х80
Угол наклона агрегатов, град	+\- 45
Мощность ЭД, кВт	2,2
Тип «W»	универсальный
Количество, шт	2
Скорость шлифования, м/с	0 - 12
Размеры шлиф. ленты, мм	890х100
Угол наклона агрегатов, град	+\- 45
Мощность ЭД, кВт	2,2
Мощность, общая, кВт	10,3
Сжатый воздух: давление, атм	6
Габаритные размеры, мм	4500х2250х1600
Масса станка, кг	2000

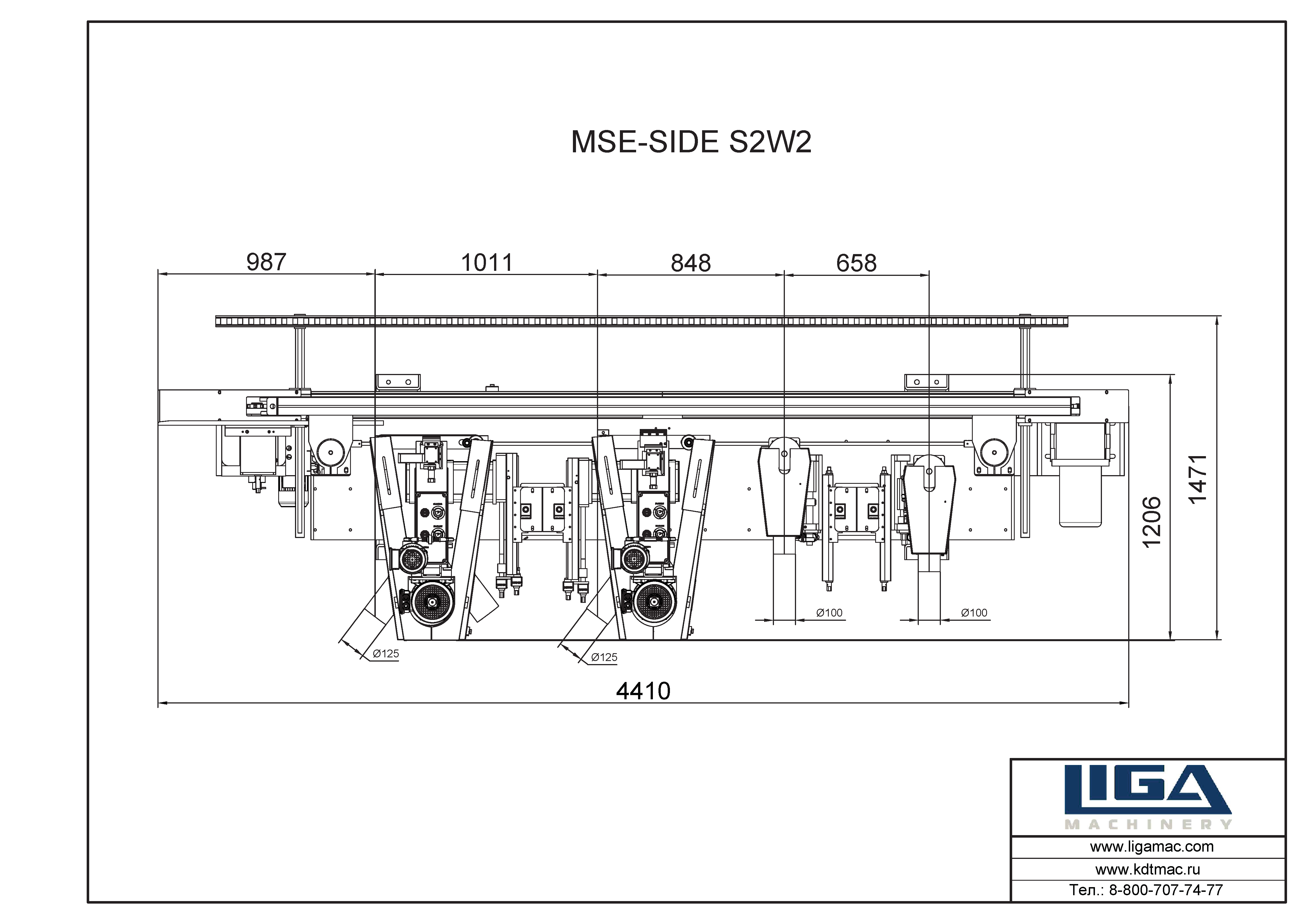

Установочные размеры для MSS SIDE S2W2 173.88 КБ
