Автоматический станок для формирования и шлифования профильных кромок мебельных фасадов MSE-SIDE-K2S2J2W2 предназначен для формирования (фрезерованием) и промежуточного шлифования прямых и профильных кромок мебельных фасадов, дверей, щитовых деталей из МДФ в автоматическом проходном режиме.
Станок оснащён 4я видами рабочих агрегатов:
«К»- 2-хшпиндельный фрезерный агрегат, основной.
«S»- шлифовальный ленточный агрегат с пневматическим утюжком.
«J» - фрезерный агрегат, дополнительный.
«W» - универсальный шлифовальный агрегат.
Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками. Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём(опция).
Позиционирование деталей по базовой линейке.
2 фрезерных агрегата, основной и дополнительный, формируют 2хстороннюю кромку высокого качества. Возможна установка нескольких профильных фрез.
Электрошкаф и пульт управления с контроллером и сенсорным экраном размещаются в отдельно стоящей стойке.
Контроль за срабатыванием узлов осуществляется инвертором по путевым точкам.
Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам. В станке нет открытых токоведущих элементов.
Станок имеет кнопки экстренного останова с двух сторон.
Оборудование изготовлено в соответствии с нормами ЕС.
Конструктивные преимущества

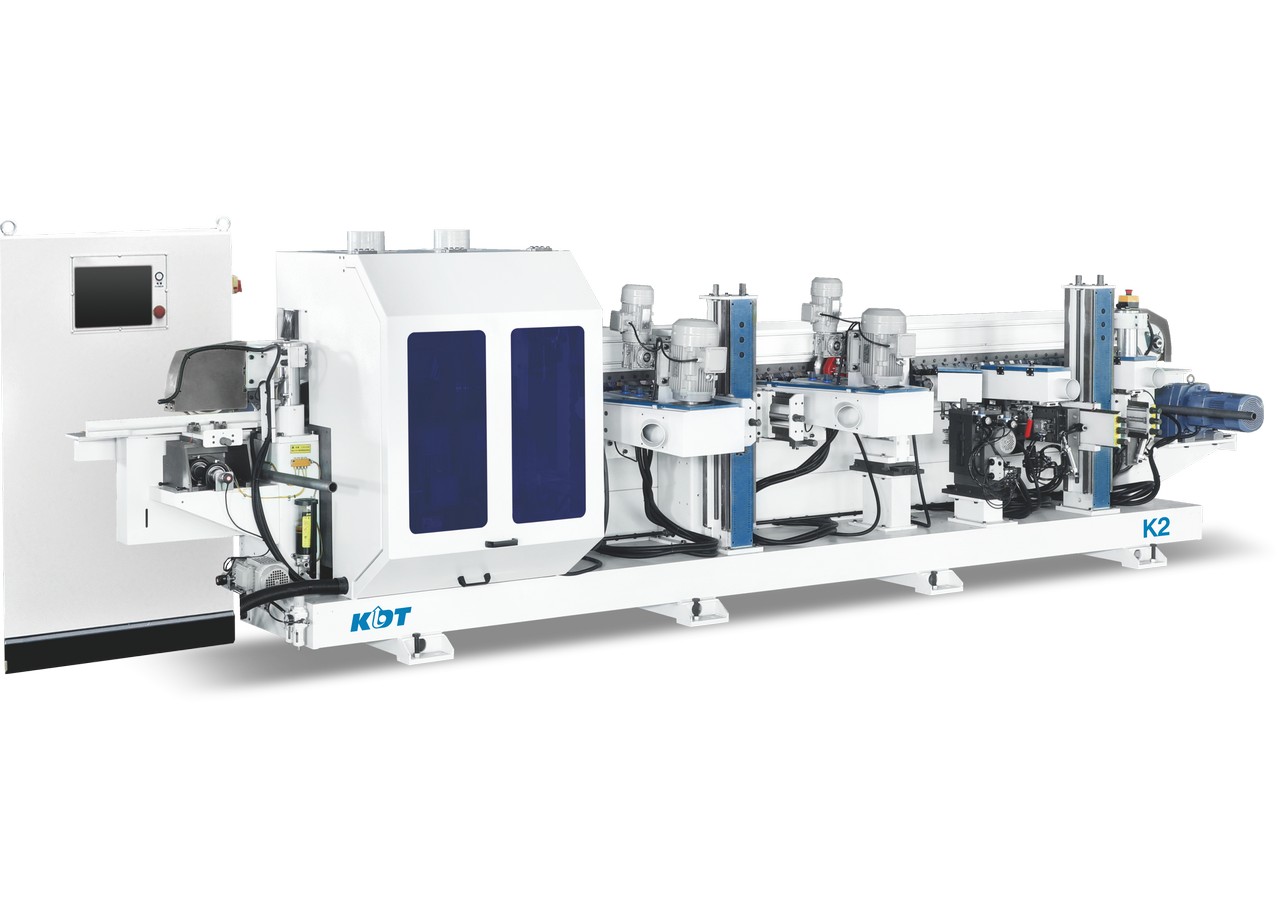

КРОМКОШЛИФОВАЛЬНЫЙ СТАНОК С ФРЕЗЕРНЫМ АГРЕГАТОМ MSS MSE-SIDE-K2S2J2W2
Кромкошлифовальный станок с фрезерным агрегатом MSS MSE-SIDE-K2S2J2W2.

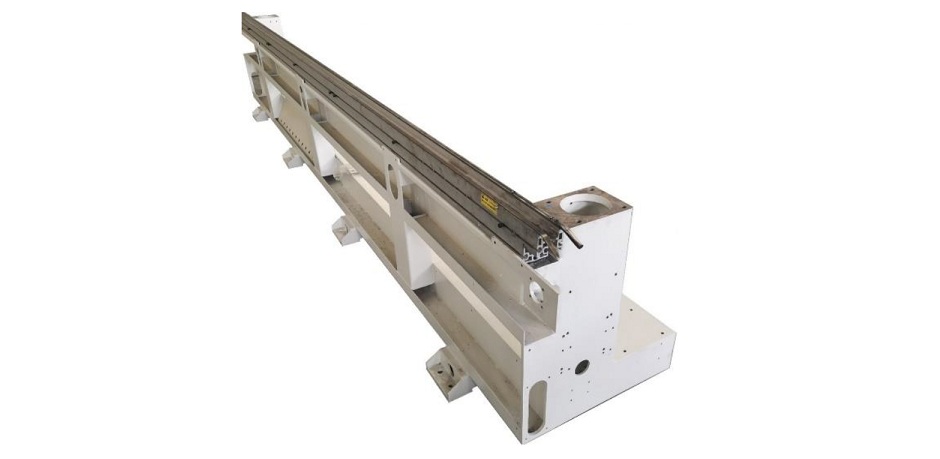

СТАНИНА
Жёсткая, виброустойчивая, электросварная из стальных труб и профилей.

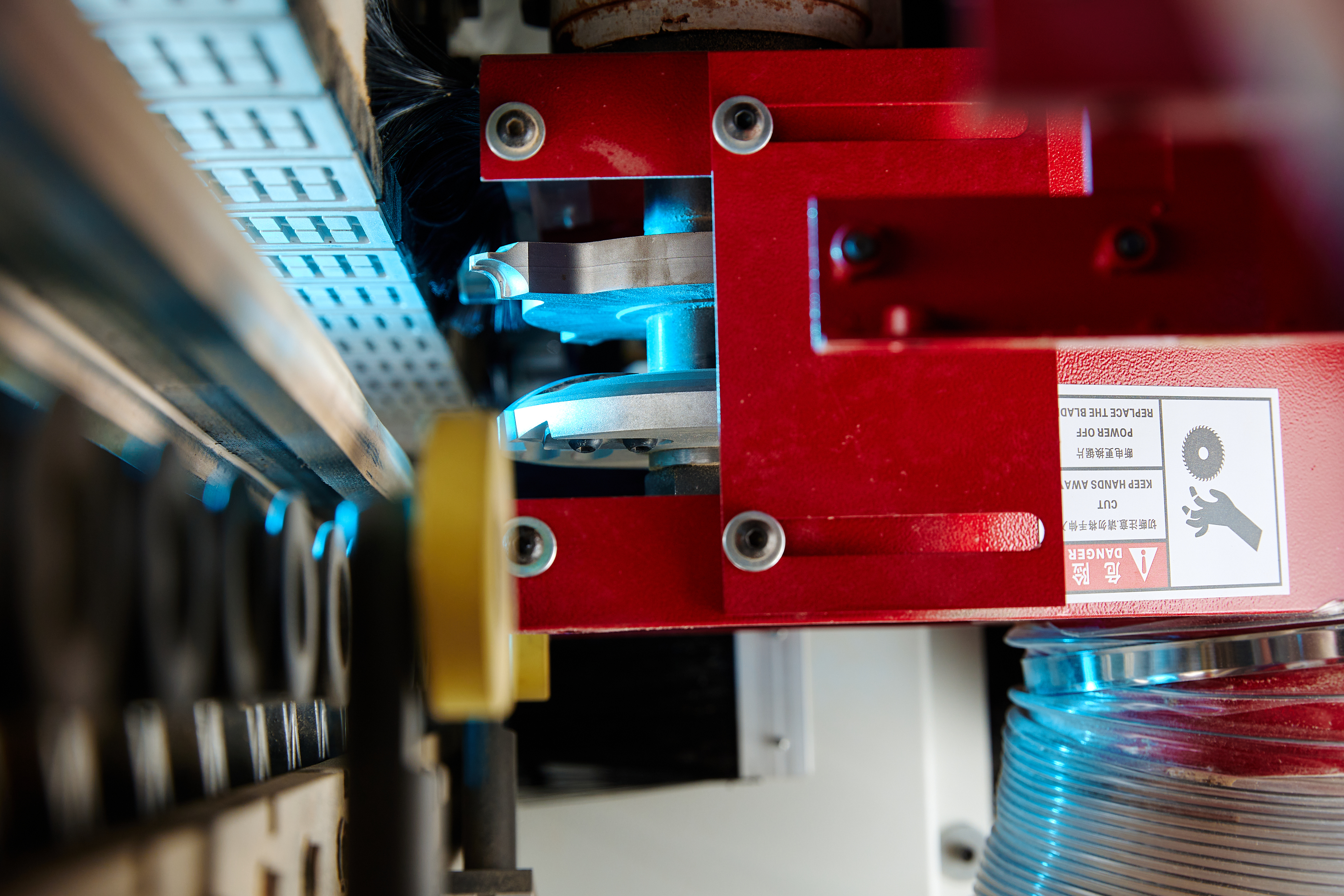

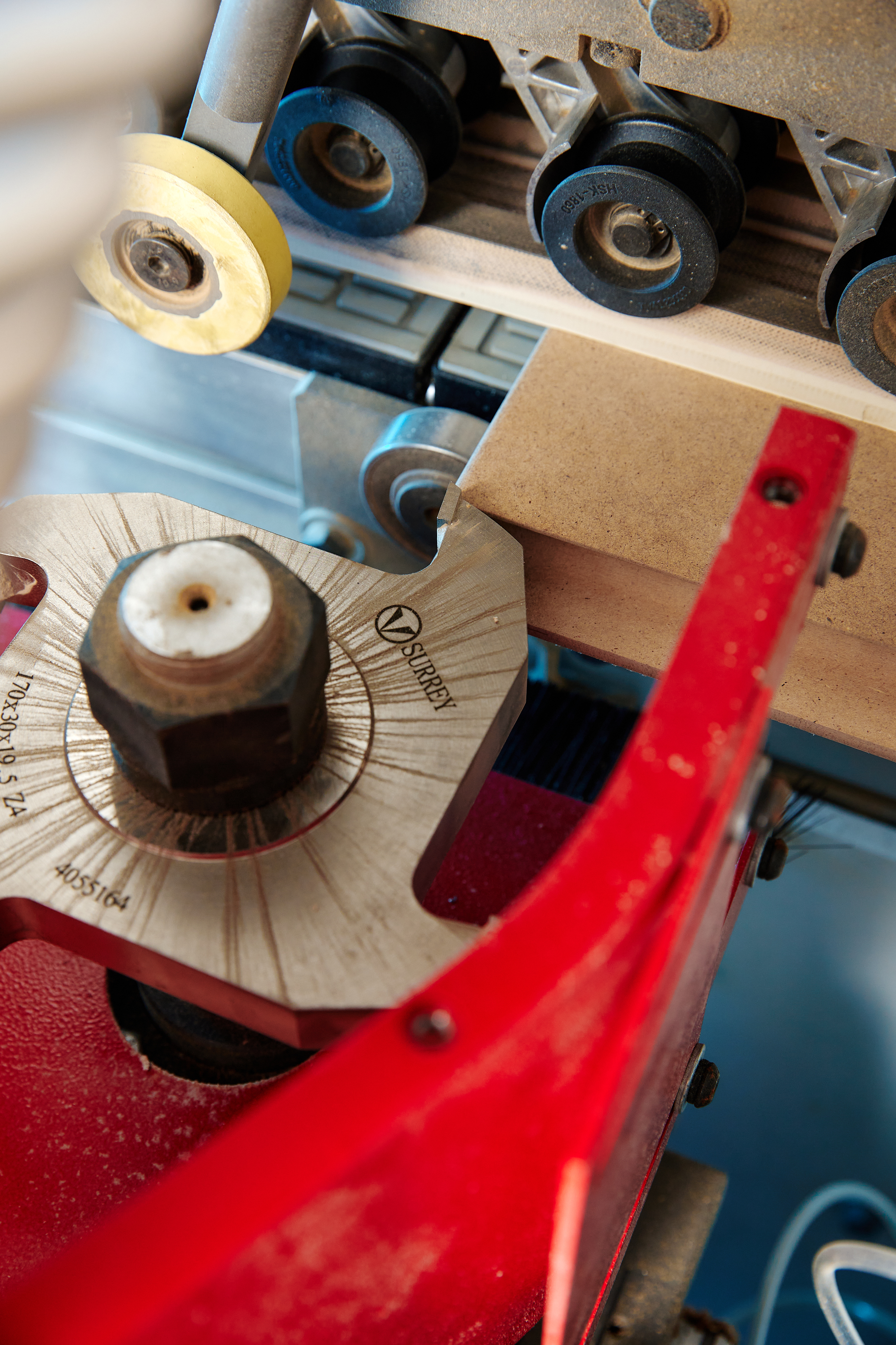

ФРЕЗЕРНЫЙ АГРЕГАТ «К»
Максимальный диаметр фрезы Ф160 мм, высокоскоростной двигатель с бесступенчатой регулировкой скорости 5000-9600r/min, работает только по одной плоскости, предназначен для формирования профиля, снятие фаски, фрезерование паза, торцовка, высокая точность и стабильность, мощность двигателя 5.5KW.
Настройка на нужный размер производится механически по цифровому счётчику.
Опционально серводвигателями с пульта управления.

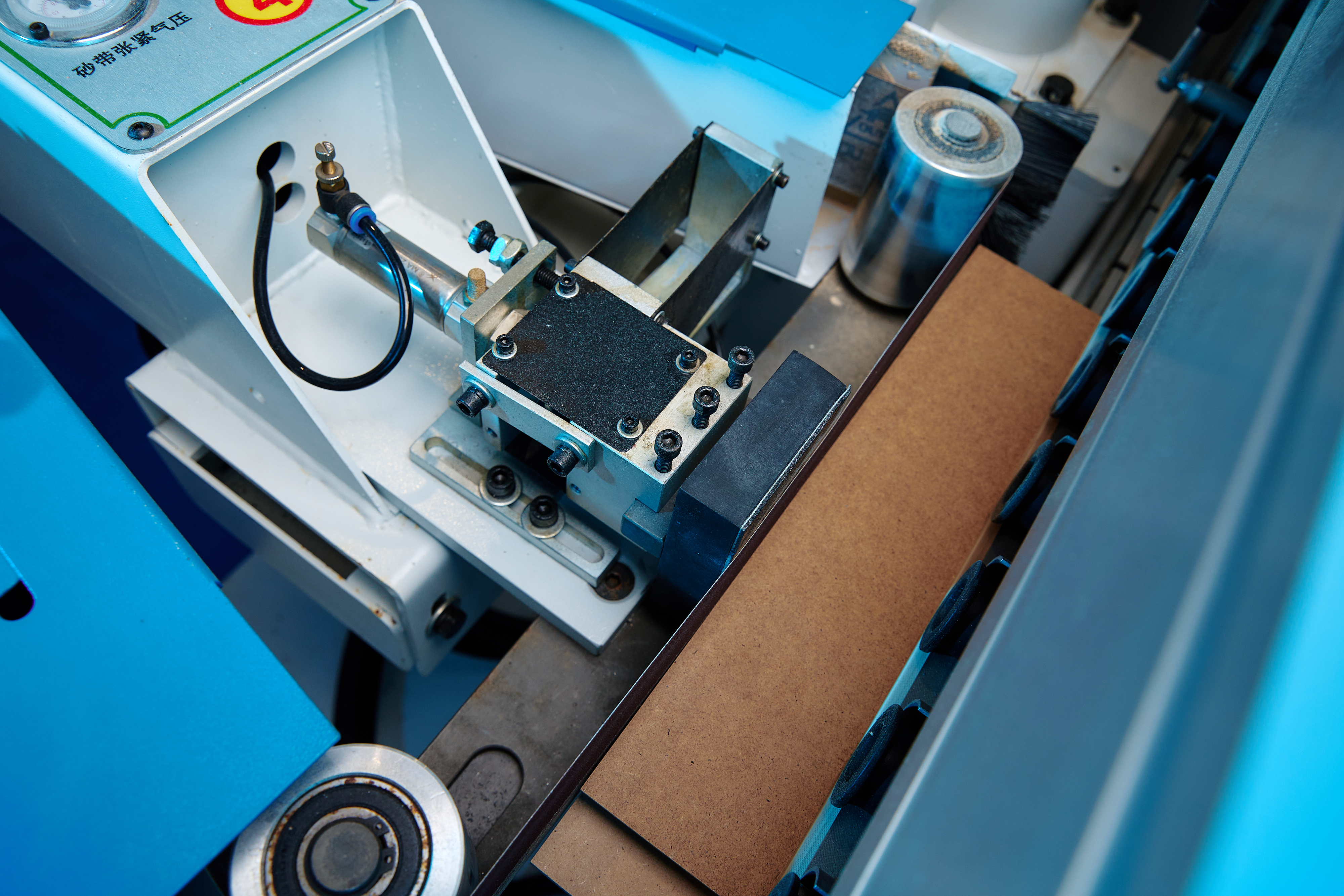

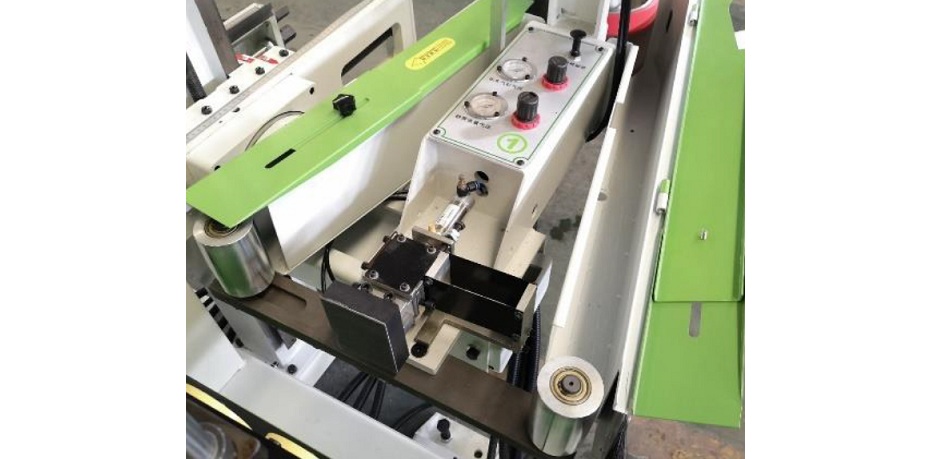

ШЛИФОВАЛЬНЫЙ АГРЕГАТ «S»
Шлифовальный агрегат «S» с пневматическим шлифовальным утюжком.
Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой.
Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька, риски от пилы).
Степень прижатия, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов входе заготовки в зону работы узла.
Утюжок может быть спрофилирован под профиль заготовки.
Агрегат имеет регулировки угла наклона относительно горизонта – 45 / +90 градусов, что позволяет настроить его под любой профиль.

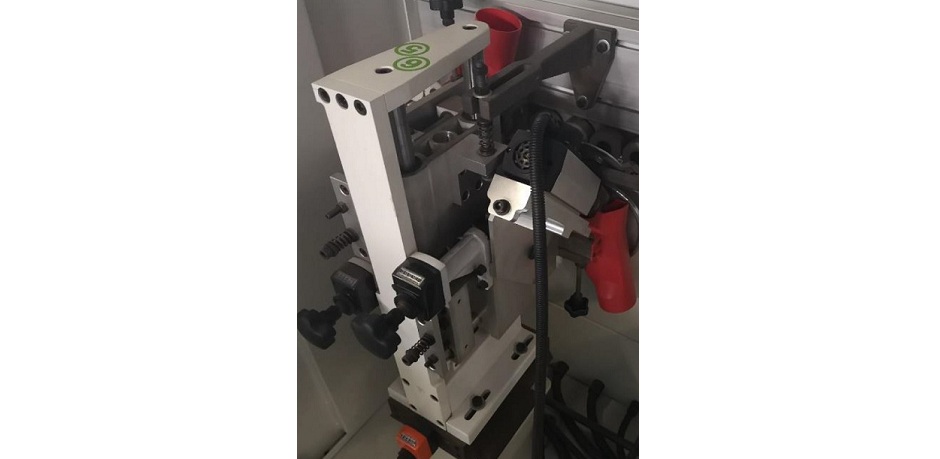

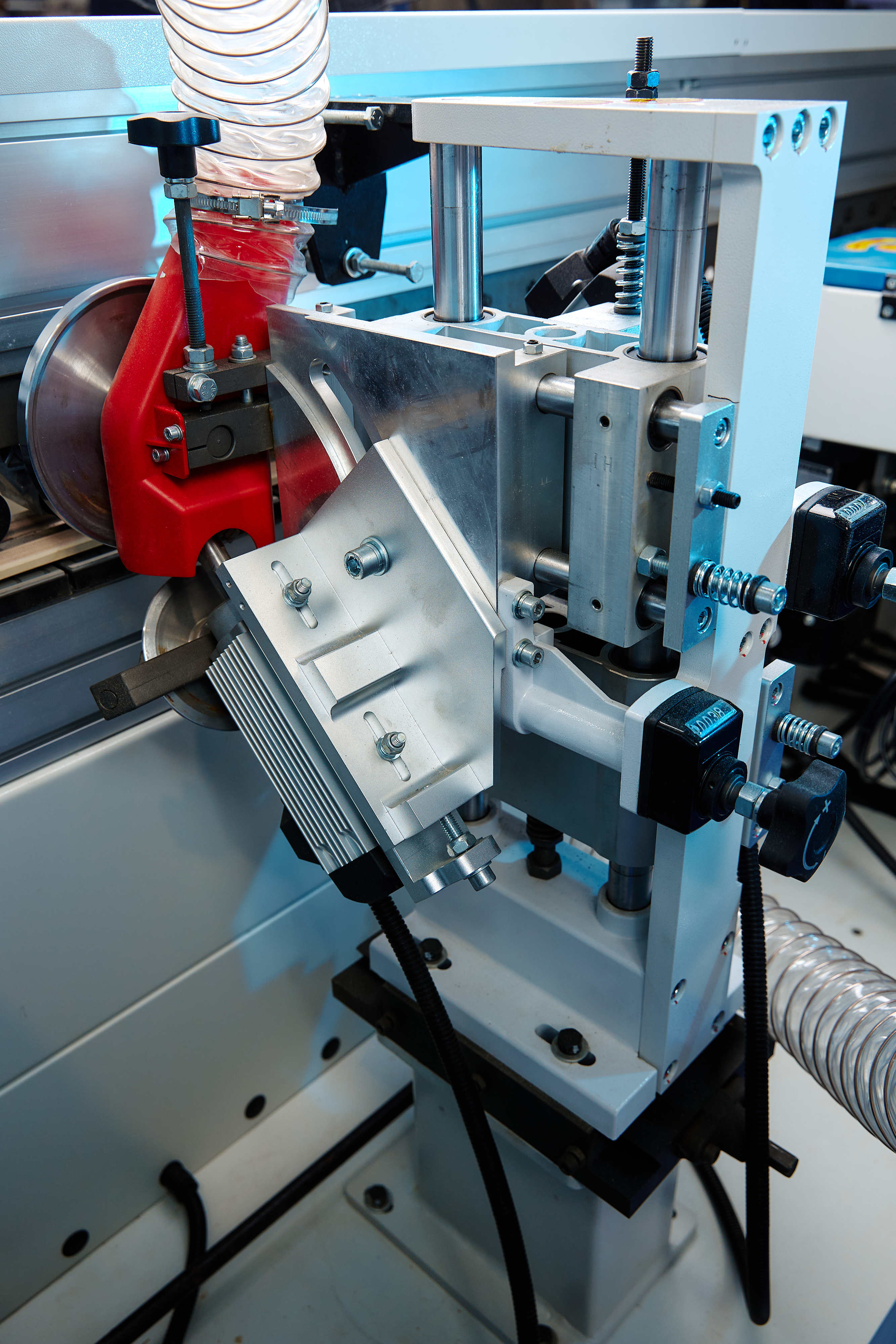

ФРЕЗЕРНЫЙ АГРЕГАТ «J»
Комплектуется высокоскоростным двигателем, 12000 об/мин., применяется для двухсторонней обработки торца заготовки, регулировка поворота угла узла 0-45градусов, особенно подходит для радиуса R3 и ниже.

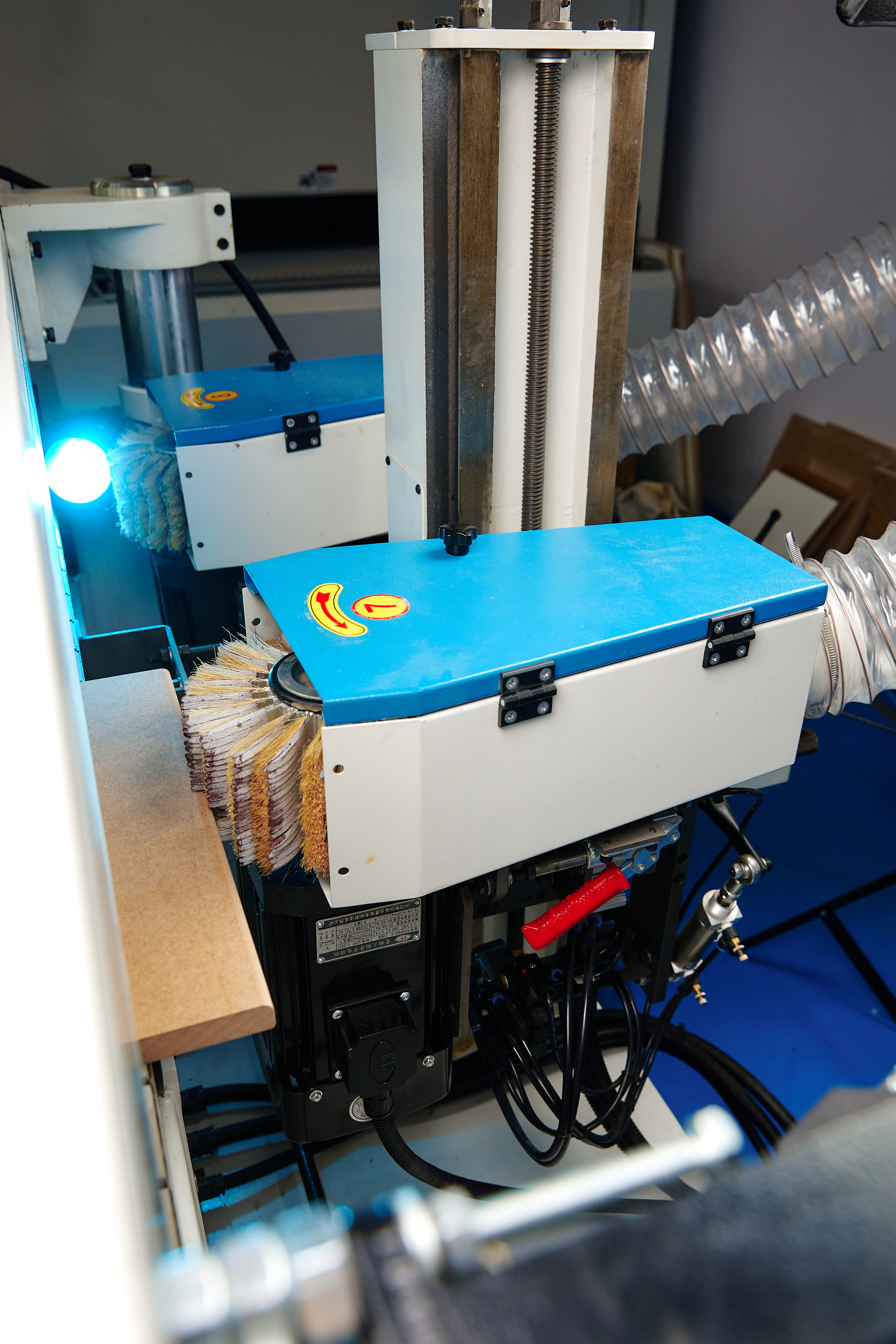

ШЛИФОВАЛЬНЫЙ АГРЕГАТ «W»
Шлифовальный агрегат «W» универсальный.
Шлифование осуществляется бесконечной эластичной абразивной лентой.
Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита, который при контакте принимает форму заготовки. Когда давления нет форма цилиндра восстанавливается.

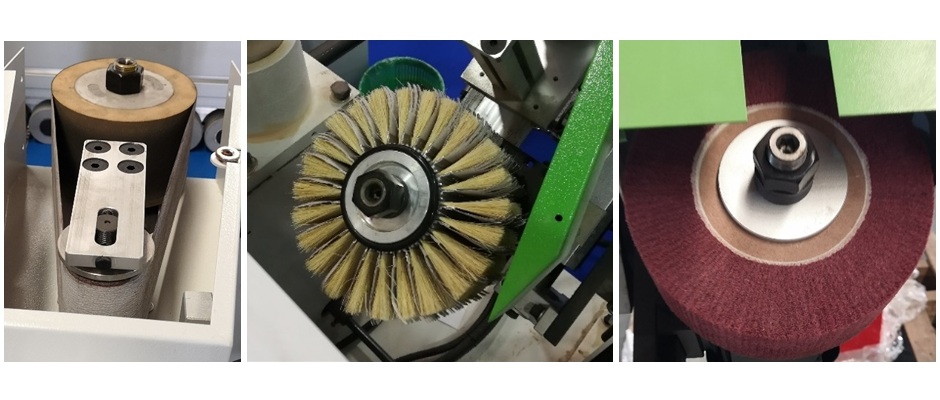

При необходимости контактный цилиндр может быть заменён лепестковым абразивным валом или спрофилированным абразивным кругом.
Узел также имеет регулировки угла относительно горизонта, а также механизм компенсации износа абразивных дисков.

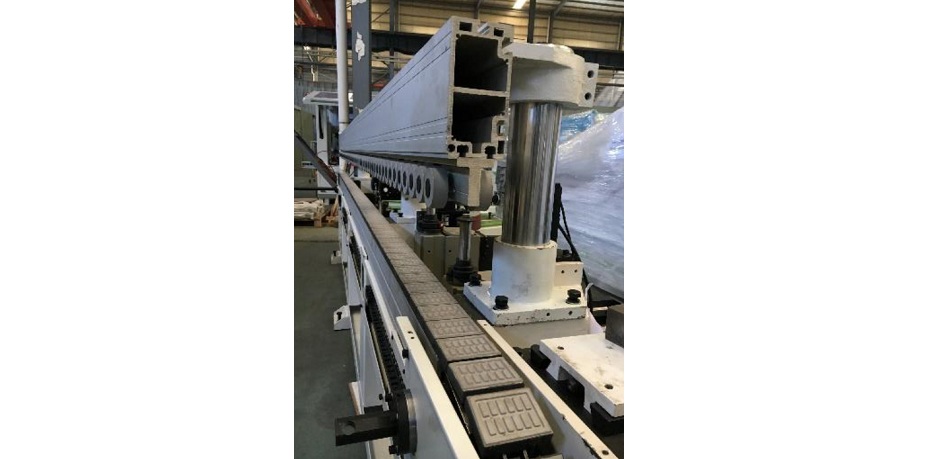

ПОДАЮЩЕЕ УСТРОЙСТВО
Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками.
Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём.

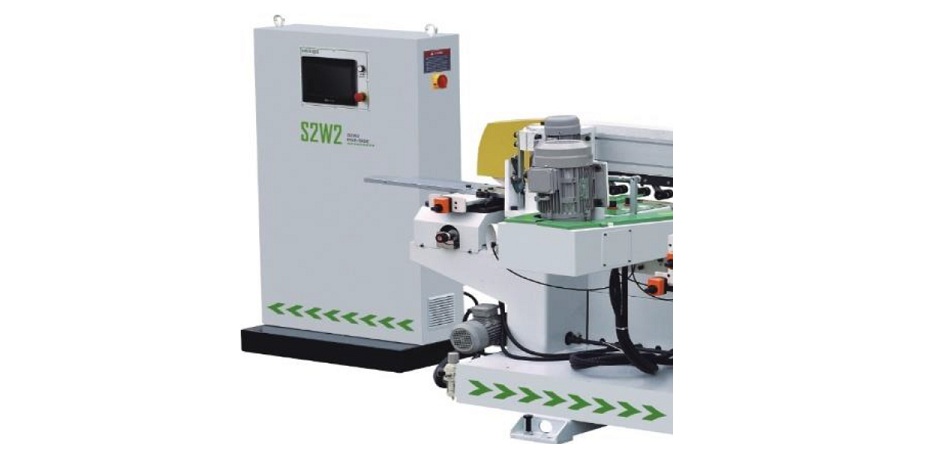

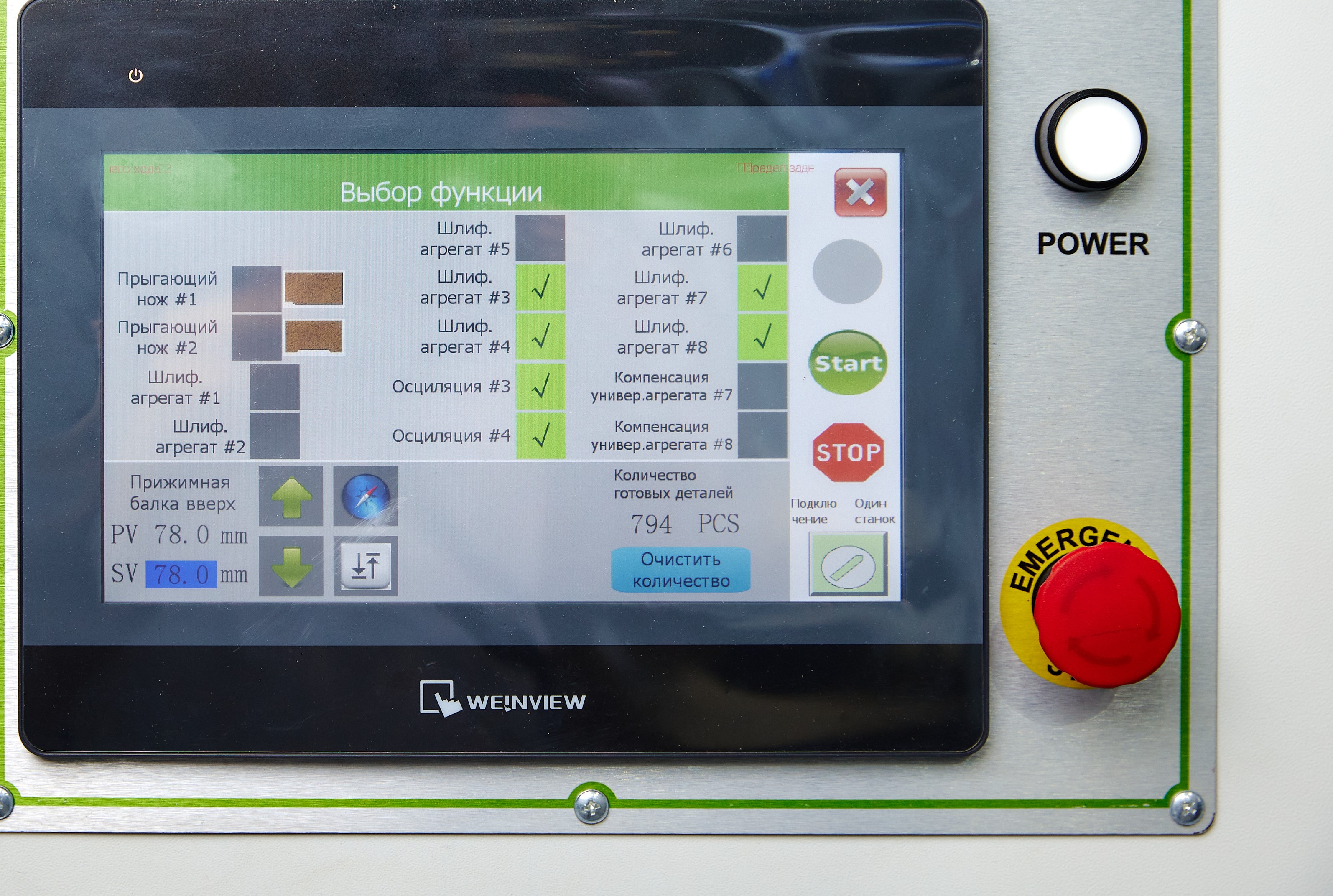

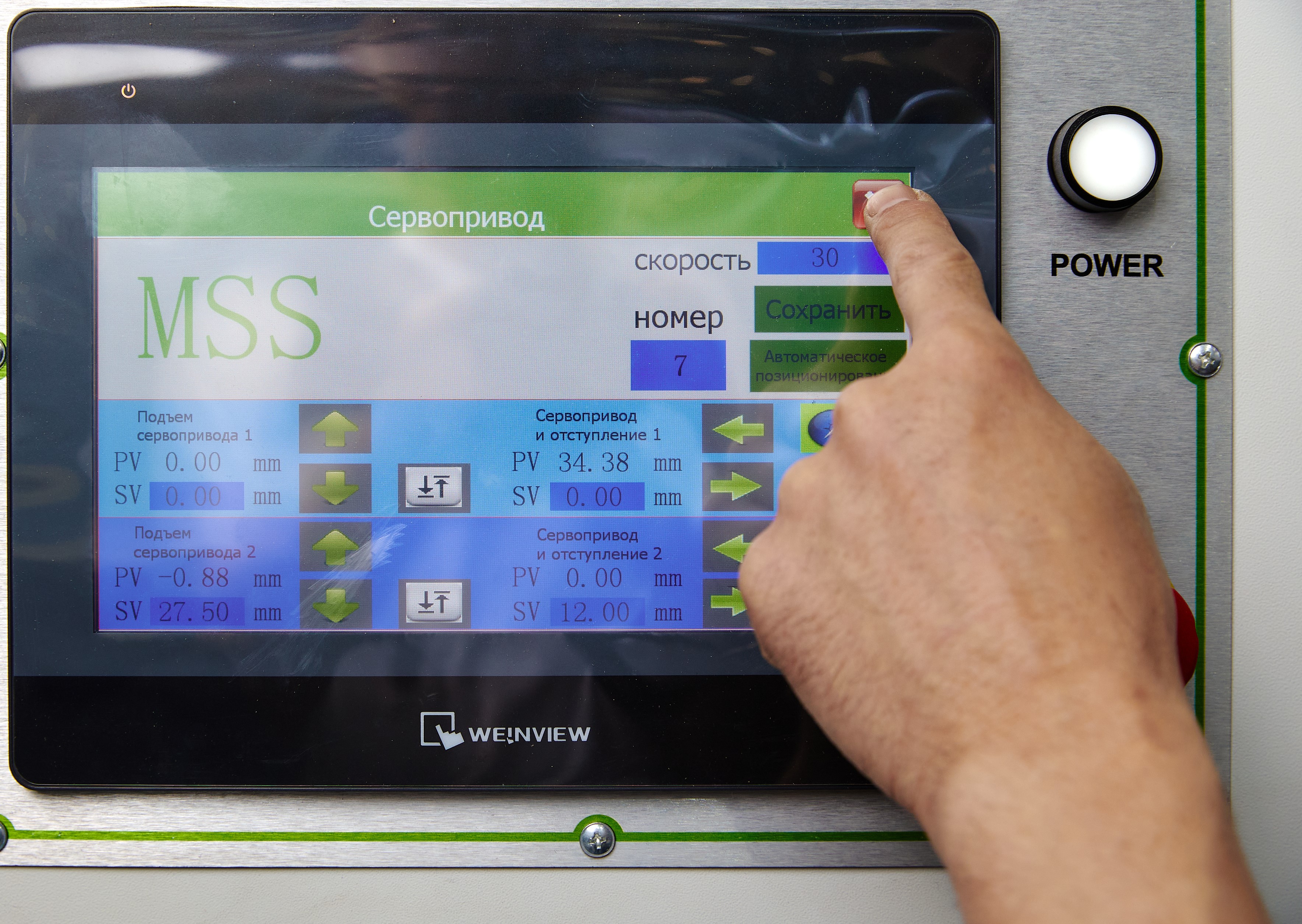

PLC-СИСТЕМА УПРАВЛЕНИЯ И ЭЛЕКТРОШКАФ
Панель управления и электрический шкаф на отдельной стойке.
PLC c Touch-screen.
Интерфейс полностью русифицирован.
Программное обеспечение позволяет управлять всеми рабочими параметрами станка.
Наименование
MSS MSE-SIDE-K2S2J2W2
Ширина обрабатываемой детали, мм
100 – 2400
Мин. длина обрабатываемой детали, мм
200
Макс. толщина обрабатываемой детали, мм
5 – 80
Скорость подачи транспортера, м/мин
8- 25
Агрегат
Тип «К»
Фрезерный, основной
Количество шпинделей, шт.
2, независимые
Диаметр фрез, макс, мм
160
Скорость вращения, об/мин, бесступенчатая
5000 – 9600
Мощность ЭД, кВт
5,5 х 2
Тип «J»
Фрезерный, дополнительный
Количество шпинделей, шт.
2, независимые
Скорость вращения, об/мин, бесступенчатая
12000
Мощность ЭД, кВт
2,6 х 2
Тип «S»
Шлифовальный с утюжком
Количество, шт.
2
Скорость шлифовальной ленты, м/мин
1 - 14
Размеры шлифовальной ленты, мм
2300 х 80
Угол наклона агрегатов, град.
-45 / +90
Электродвигатель, (кВт) / об/мин
2,2 / 1450
Тип «W»
универсальный
Количество, шт.
2
Скорость шлифовальной ленты, м/мин
1 - 12
Электродвигатель, (кВт) / об/мин
2,2 / 1450
Размеры шлиф. ленты, мм
890х100
Сжатый воздух: давление, атм.
6
Угол наклона агрегатов, град
-45 / +90
Мощность, общая, кВт
27,3
Аспирация, м3/час
6000
Электроподключение, В/Гц
380 / 50
Габаритные размеры, мм
6200 х 1450 х 1600
Масса станка, кг
3271
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
