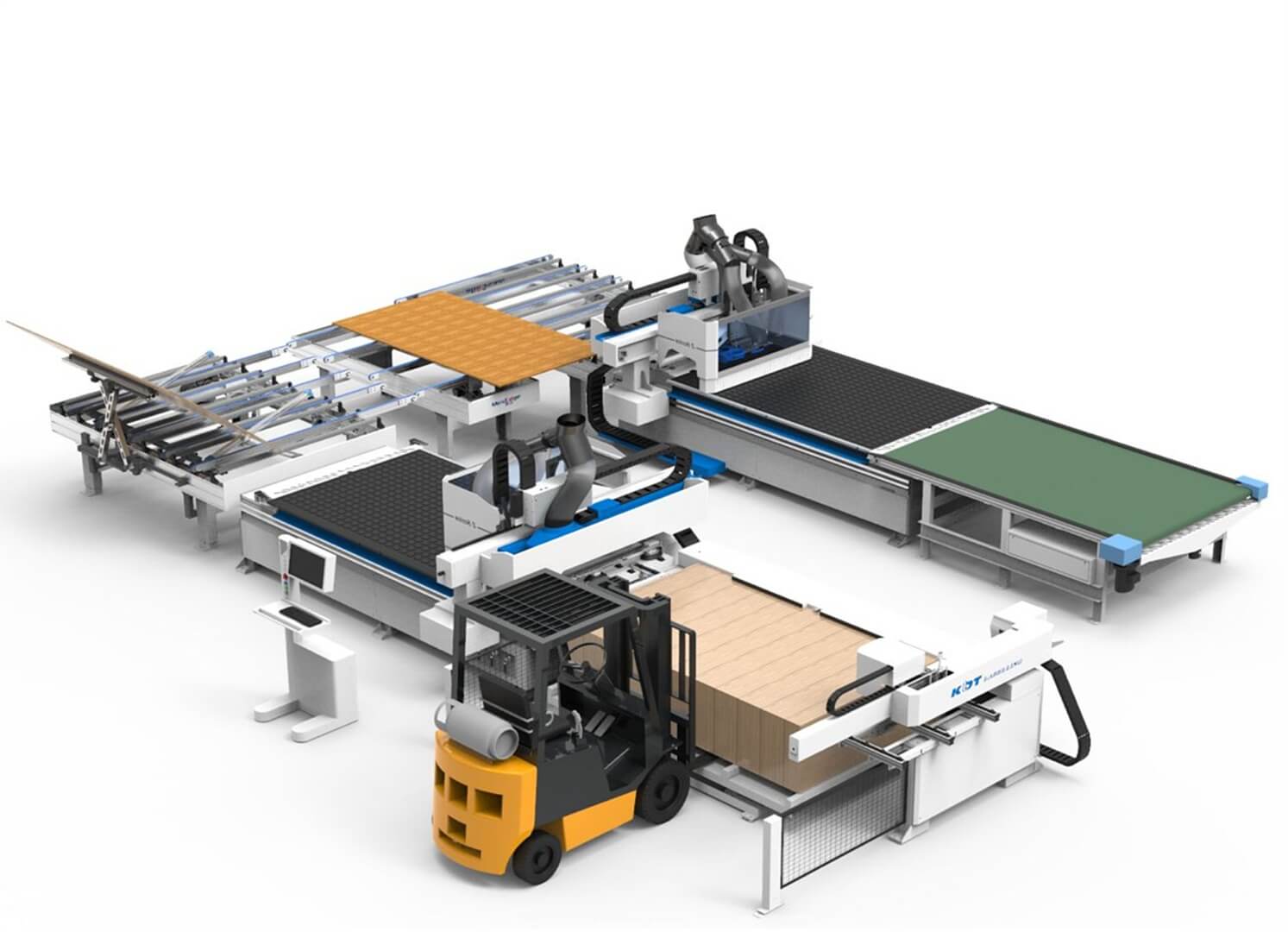

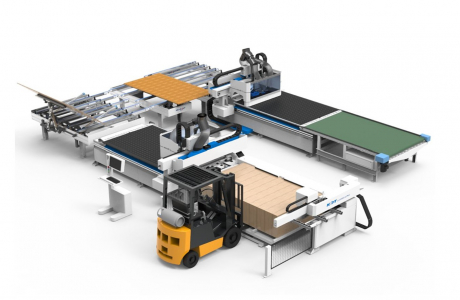

Автоматическая линия NESTING KDT предназначена для точной, высокоскоростной фрезерной обработки и присадки отверстий с двух сторон в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Эффективно используется в мелкосерийном и крупносерийном производстве, имеет возможность внедрения в автоматические линии.
NESTING-LINE комплектуется современной системой ЧПУ от компании TРА (Италия) на базе промышленного компьютера. Система ЧПУ TРА совместима с модулем «БАЗИС-ЧПУ» и имеет широкий ассортимент прикладных функций. Интуитивно понятный интерфейс на русском языке позволяет быстро подготовить кадры предприятия для программирования и работы на линии.
КОНФИГУРАЦИЯ
ОБРАБАТЫВАЮЩИЙ ЦЕНТР KDTKN-3710D– 2 шт.
Зона обработки: 3100*2150*100 мм мм;

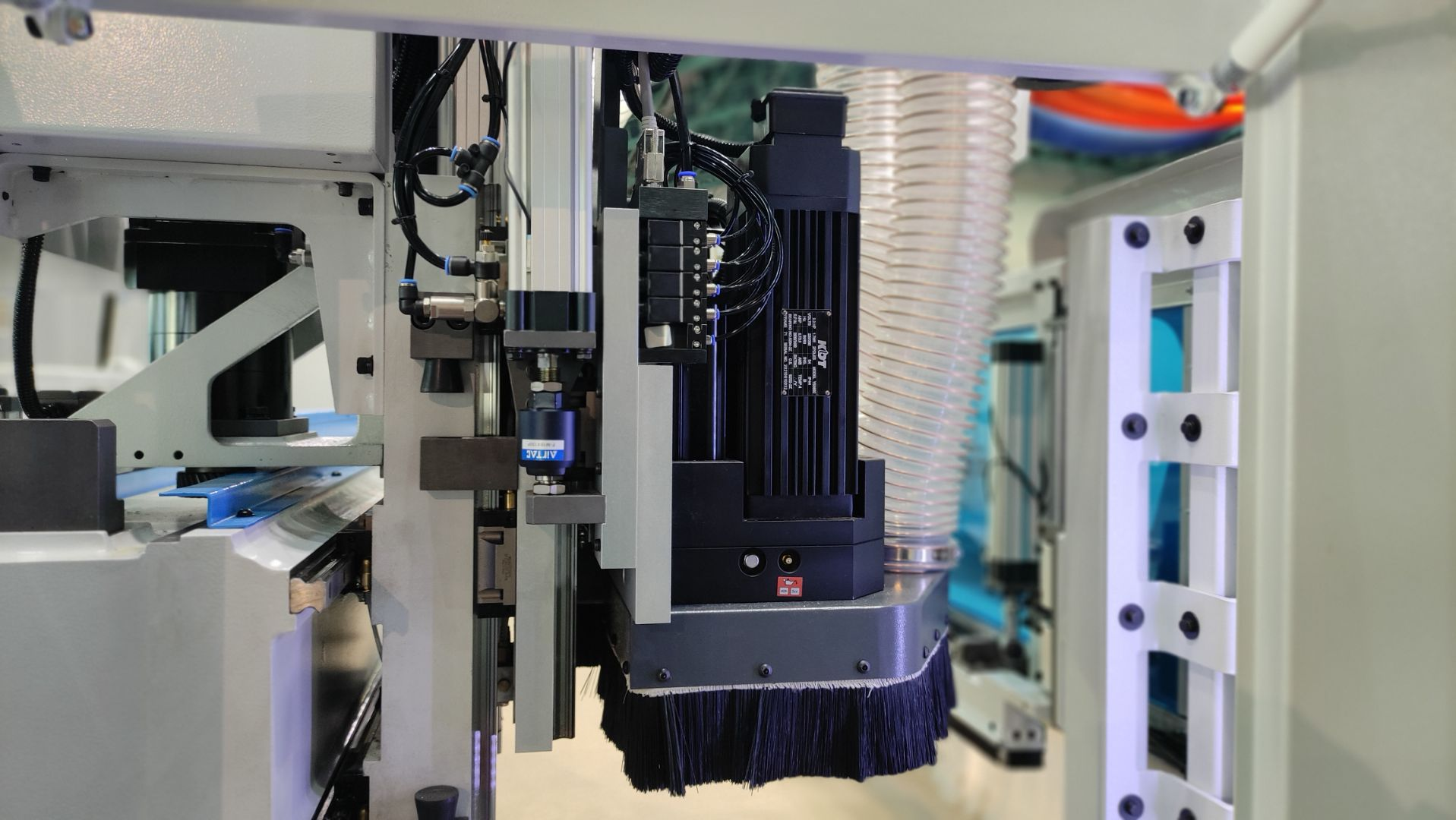

Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F;

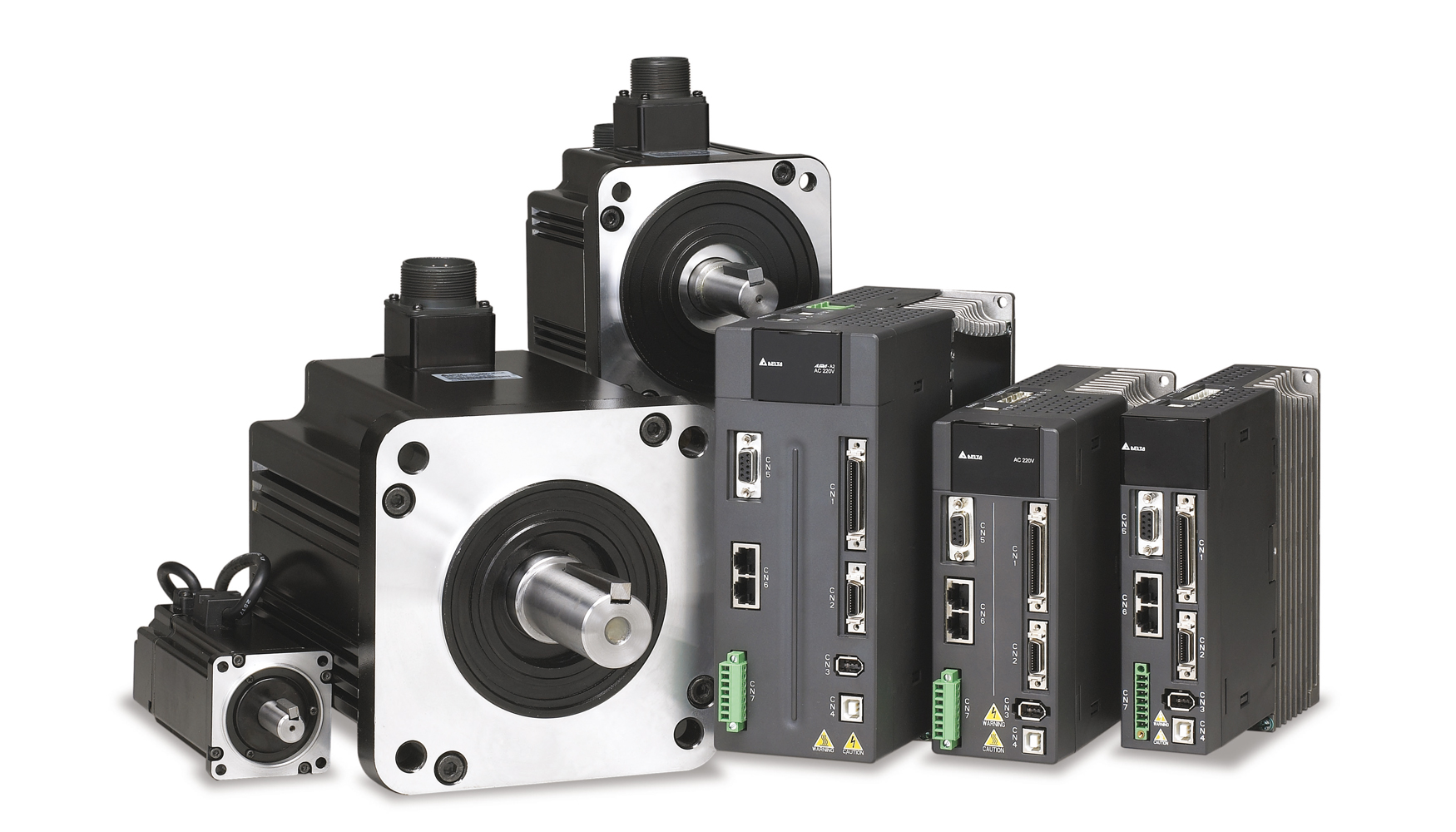

Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 2 кВт;
Скорость перемещения по осям X/Y/Z: 80/80/30 м/мин;

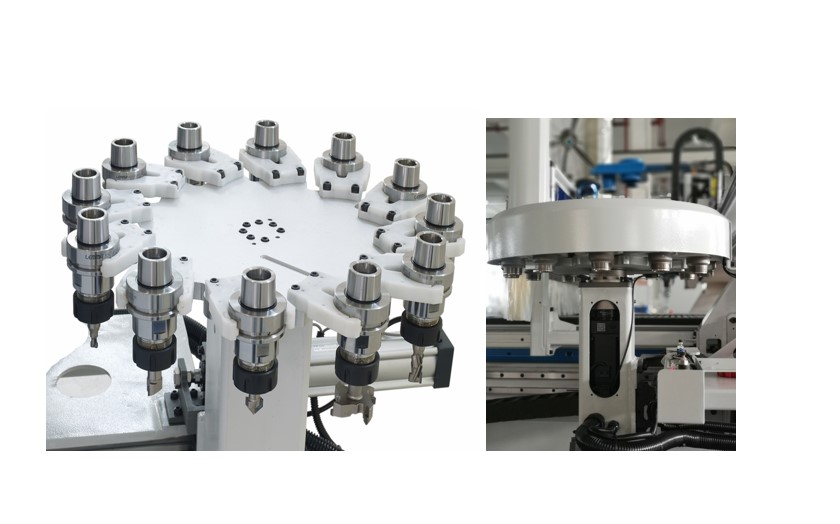

Механизм автоматической смены инструмента револьверного типа на 12 инструментов;
Стойка управления TPA на русском языке (Италия) включает в себя: Тра WSCM – управление станком; Tpa Cad – моделирование; редактирование, создание управляющих программ; Тра Nesting – создание и оптимизация карт раскроя.

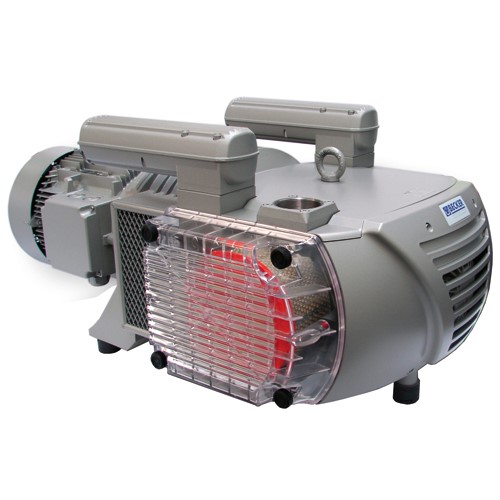

Вакуумные насосы Becker мощностью 5,5 кВт – 2 шт.;
Механизм захвата заготовки;

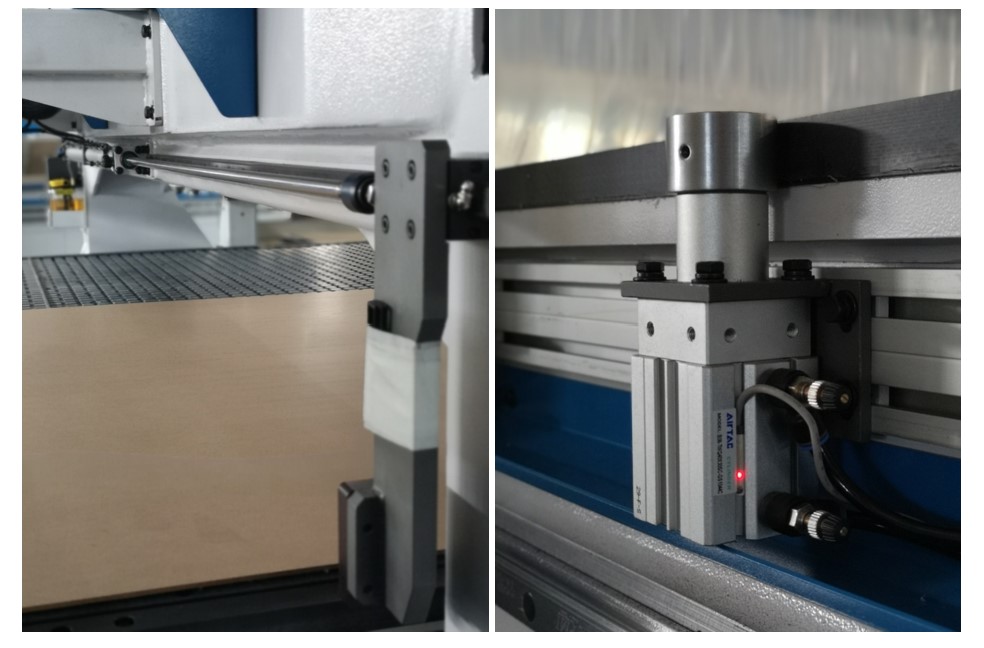

Механизм выравнивания листа;
Датчик калибровки инструмента;

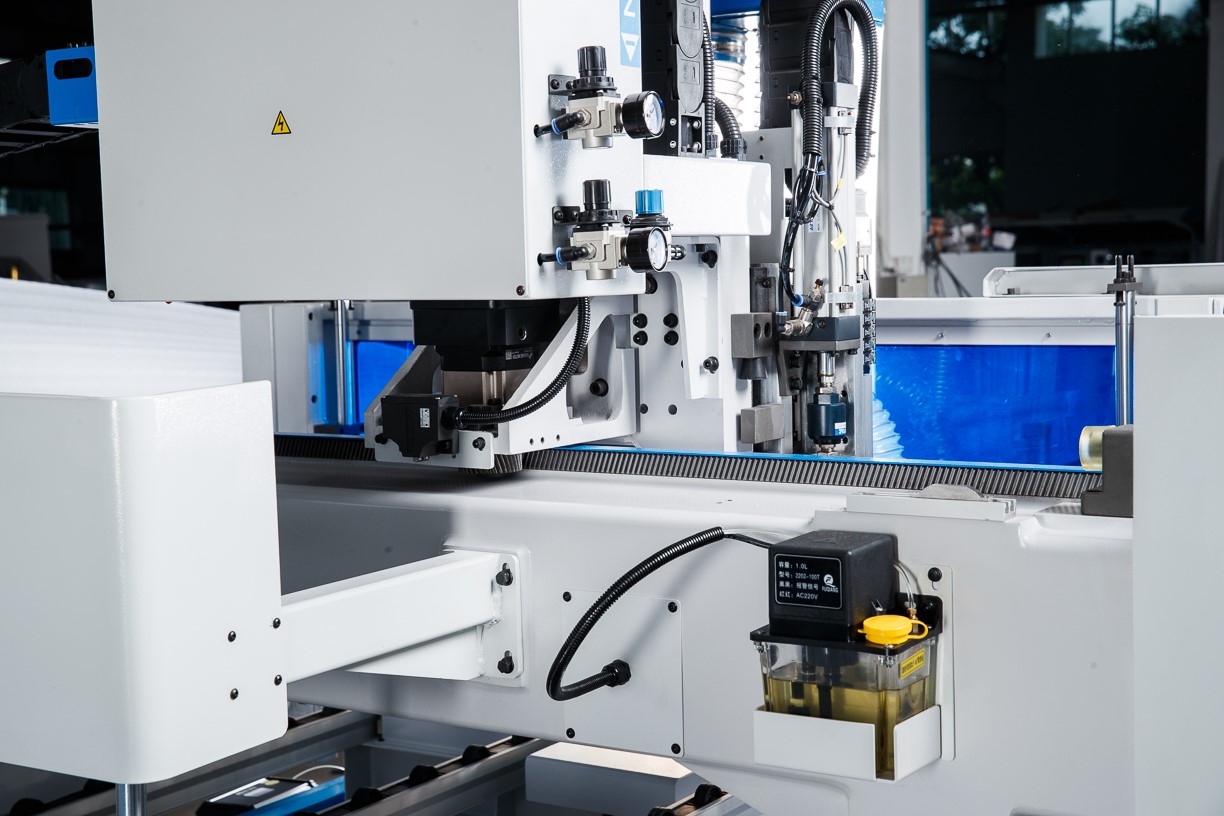

Двухконтурная система смазки;

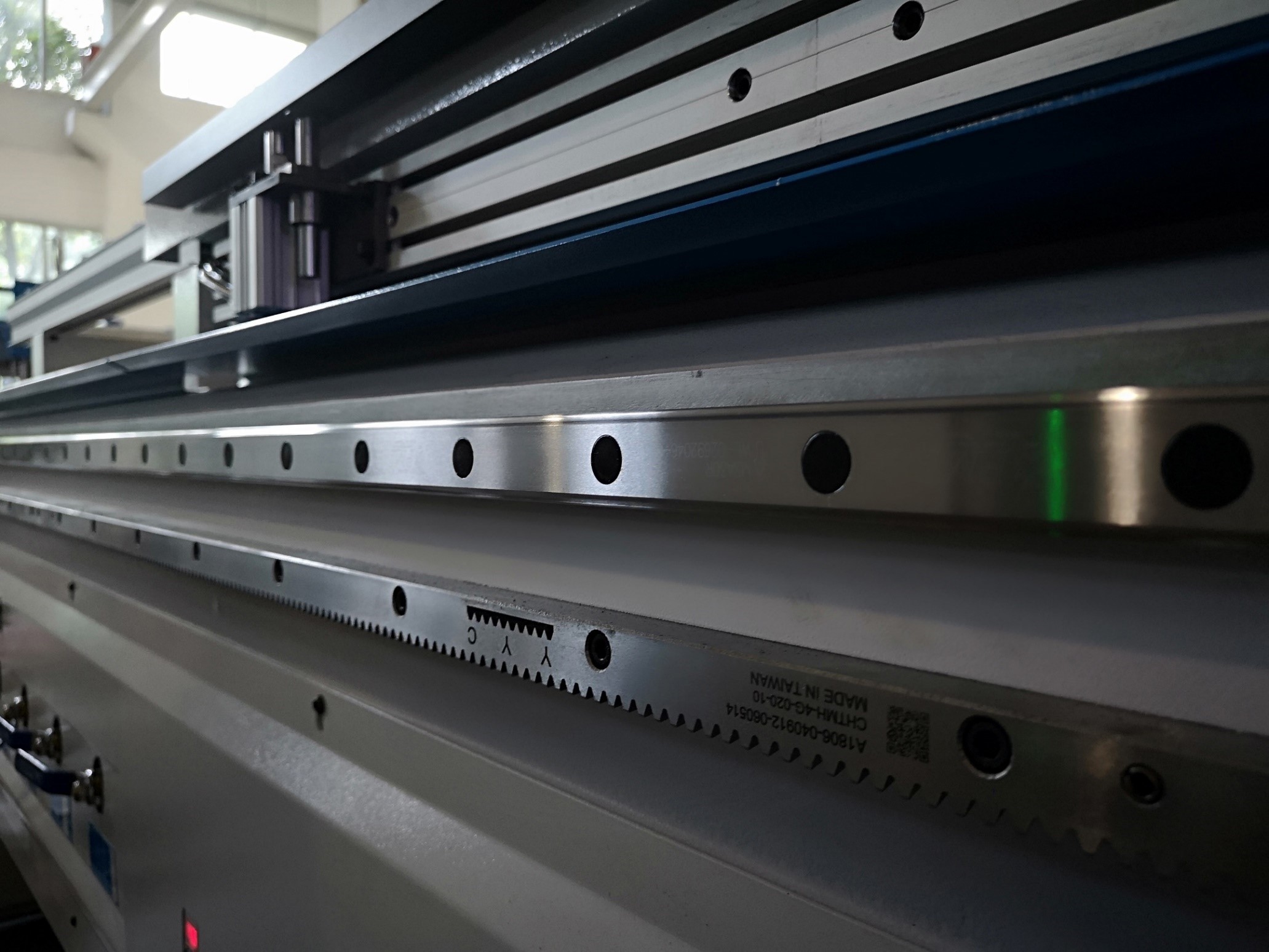

Конструкция портального типа;
Пневматические упоры – 6 шт.
ПОДЪЁМНЫЙ СТОЛ С ПРИНТЕРОМ И АВТОМАТИЧЕСКОЙ СИСТЕМОЙ НАНЕСЕНИЯ БИРОК
АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ И ПЕРЕВОРОТА ЛИСТА
СТОЛ С ЛЕНТОЧНЫМ КОНВЕЙЕРОМ ДЛЯ РАЗГРУЗКИ ДЕТАЛЕЙ
KDT Remote Services – (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
Конструктивные преимущества

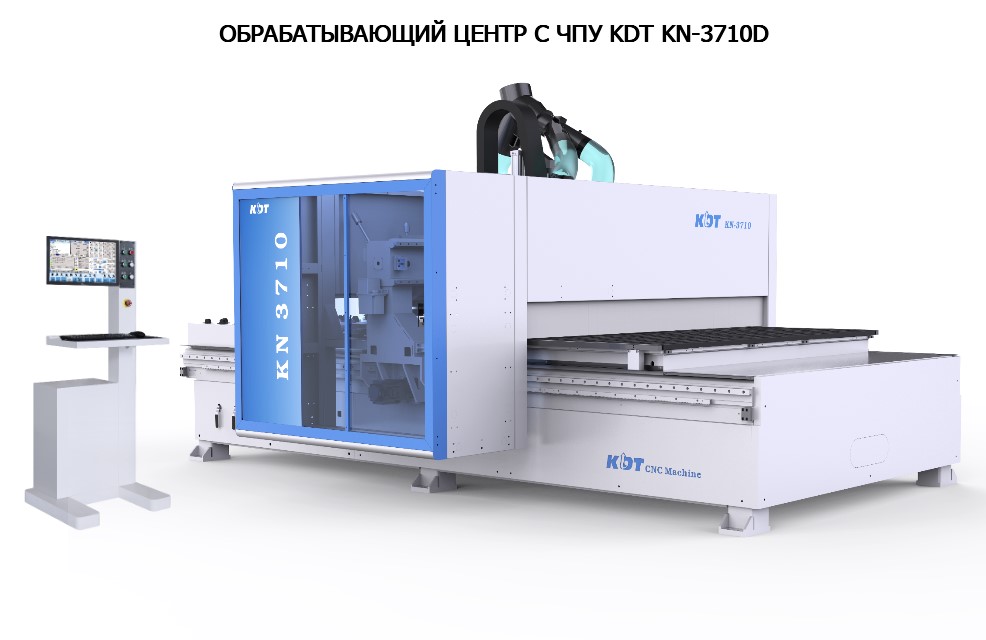

ОБРАБАТЫВАЮЩИЙ ЦЕНТР KDT KN-3710D – 2 шт.
ПОДЪЁМНЫЙ СТОЛ С ПРИНТЕРОМ И АВТОМАТИЧЕСКОЙ СИСТЕМОЙ НАНЕСЕНИЯ БИРОК

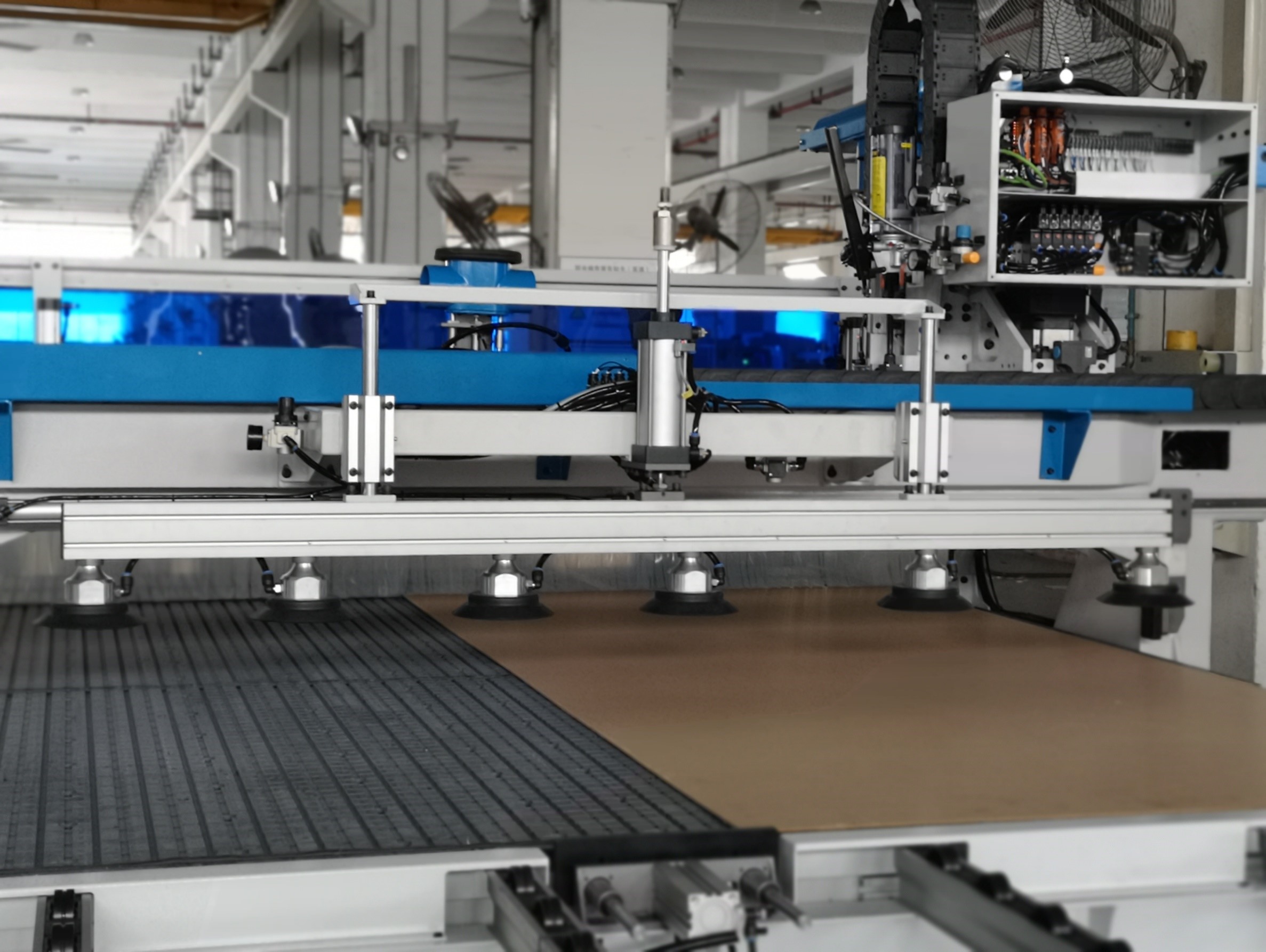

Загрузочный подъёмный стол с электроприводом – оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор.

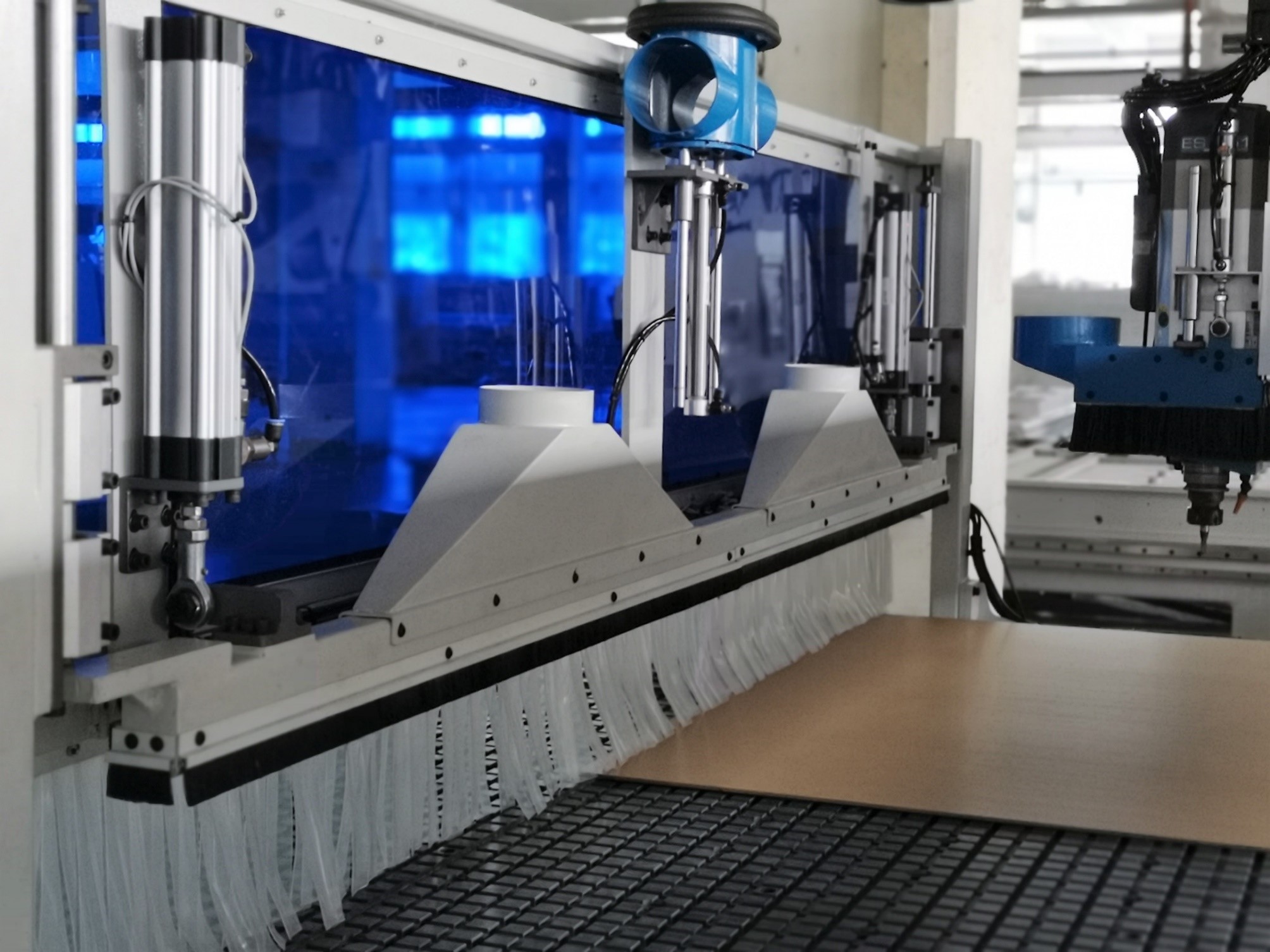

СИСТЕМА ПОДЪЕМА СТРУЖКИ
Система подъема стружки с четырьмя управляемыми ЧПУ соплами для подачи воздуха в зону обработки.
Во время скоростной фрезерной обработки, стружка движется с большей скоростью, в отличии от скорости всасывания аспирационной системы, данная система позволяет снизить скорость вылета стружки и потоком воздуха направить ее в нужном направлении. Воздух подается против движения вылета стружки при помощи автоматического включения, нужного воздушного сопла, таким образом обеспечивается торможение и подъем стружки. отсутствие стружки в зоне резания обеспечивает лучшую стойкость инструмента, качество обработки и более эффективную работу аспирационной системы.

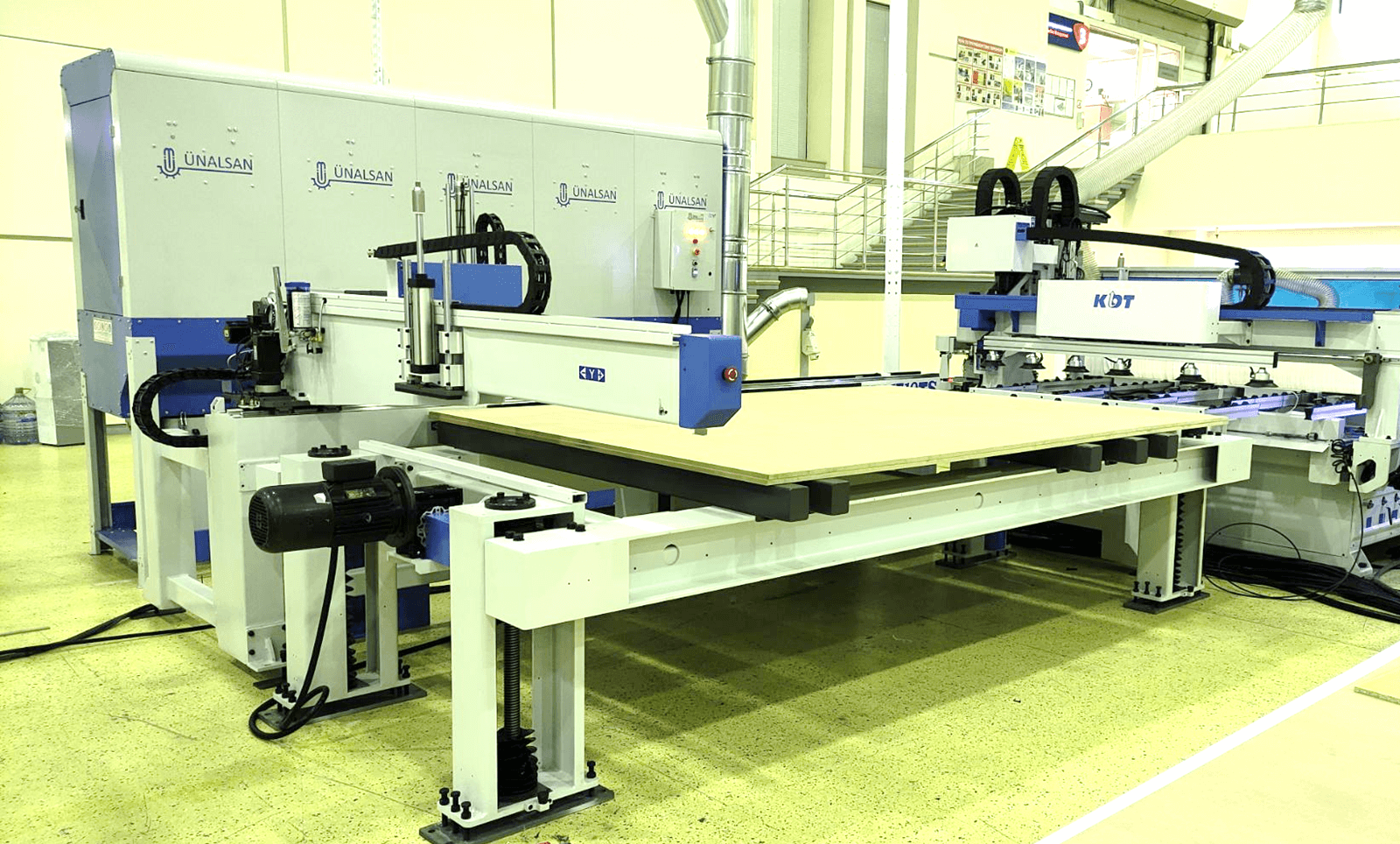

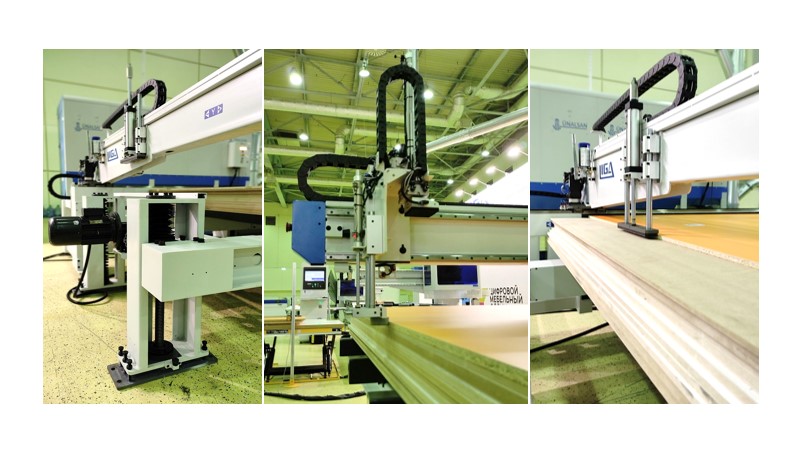

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ И ПЕРЕВОРОТА ЛИСТА
Механизм переворота листа состоит из 3 столов которые позволяют принять лист с первого обрабатывающего центра, осуществить переворот и подучу листа на второй обрабатывающий центр. Данная система комплектуется дополнительным программным обеспечением для управления всей линией.

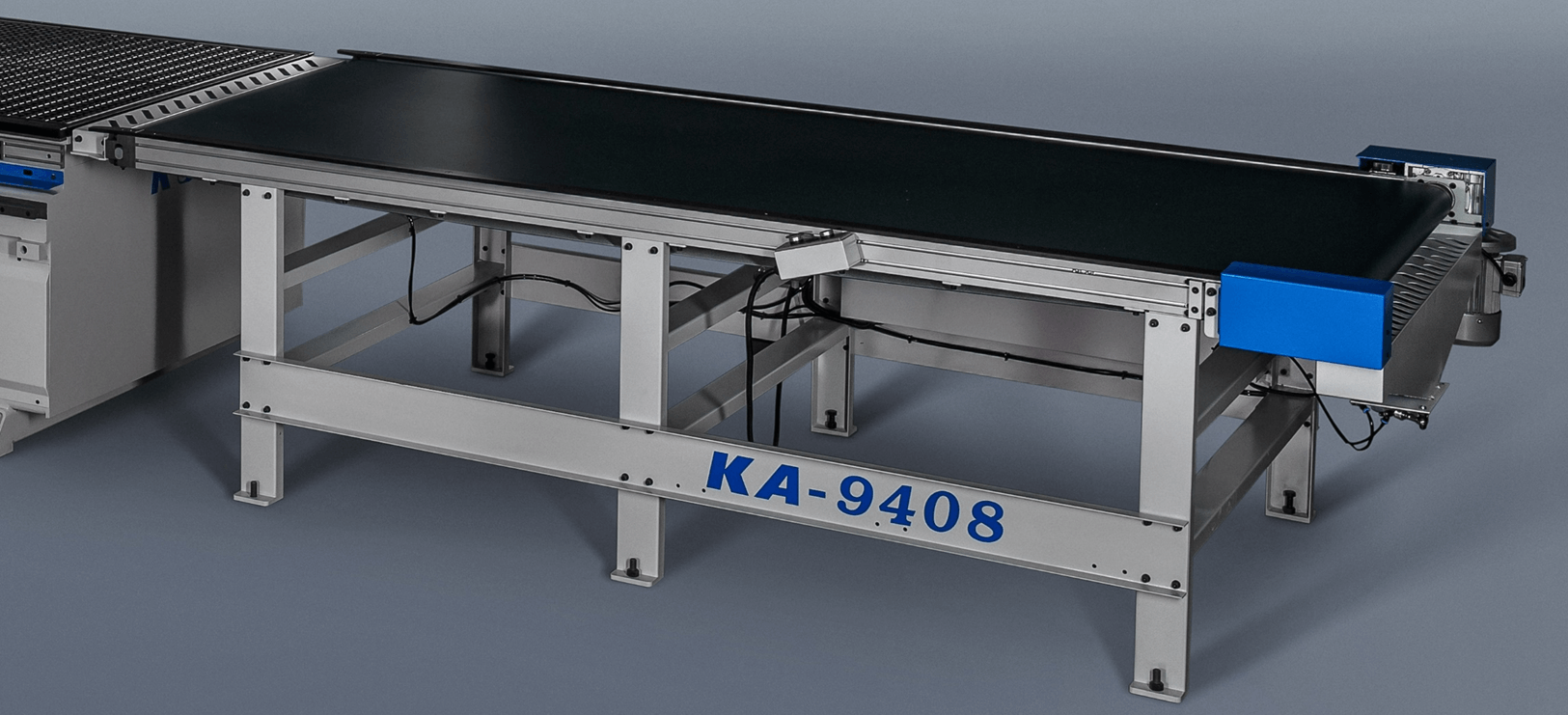

СТОЛ С ЛЕНТОЧНЫМ КОНВЕЙЕРОМ ДЛЯ РАЗГРУЗКИ ДЕТАЛЕЙ
Приемный конвейер KDT оснащен оптическими датчиками для автоматической подачи/остановки ленты с целью дальнейшей разгрузки в приемной зоне. Когда заготовка, двигаясь по конвейерной ленте, пересекает световой луч, приемник вырабатывает сигнал, останавливающий конвейер, производится разгрузка, после чего конвейер возобновляет движение до следующей партии деталей.
Двойная аспирационная система на входе и выходе обеспечивает эффективное удаление оставшейся стружки после обработки.
Конвейерная лента из полимерного полотна обладает малым весом, высокой износостойкостью, отменной прочностью и устойчивостью к растяжению, служит достойной альтернативой резинотканевым полотнам.
СТОЙКА УПРАВЛЕНИЯ
Стойка управления TPA на Русском языке (Италия) – включает в себя 3 модуля.
Tpa WSCM – управление станком
Позволяет загрузить весь список программ сменного задания
3D визуализация обрабатываемых деталей
Обеспечивает возможность работы в маятниковом режиме
Поддерживает работу с автоматической загрузкой и выгрузкой. Опционально.
и многое другое.
Tpa Cad - моделирование, редактирование, создание управляющих программ
Возможность параметрического программирования
Возможность задать каждой обработке индивидуальный номер инструмента.
Возможность использования переменных
Возможность создания макропрограмм
Возможность использования логических условий
и многое другое.
Tpa Nesting – создание и оптимизация карт раскроя
Возможность разложить карту раскроя на разно-форматные листы одновременно (использование остатков)
Автоматическое фрагментирование обрезков в "деловые" остатки
Возможность создания перемычек на мелких деталях
Возможность безотрывной обработки всей карты раскроя одним инструментом
и многое другое.
Наименование
NESTING
Перемещения
По оси X Y Z, мм
3100/2150/100
Шпиндель
HSD ИТАЛИЯ
Частота вращения шпинделя, об/мин
24000
Мощность шпинделя, кВт
13.2
Хвостовик инструмента
HSK 63
Сверлильно-присадочная группа для мод. 3710D
KDT10V
Вертикальные шпиндели, шт
5+5
Скорость вращения, об/мин
5000
Посадочный диаметр инструмента, мм
10
Мощность
1,7
Устройство автоматической смены инструмента
Количество инструментов, шт
12
Максимальный диаметр инструмента,
140
Максимальная длина инструмента (без учета высоты заготовки), мм
210
Тип смены инструмента
Револьверный

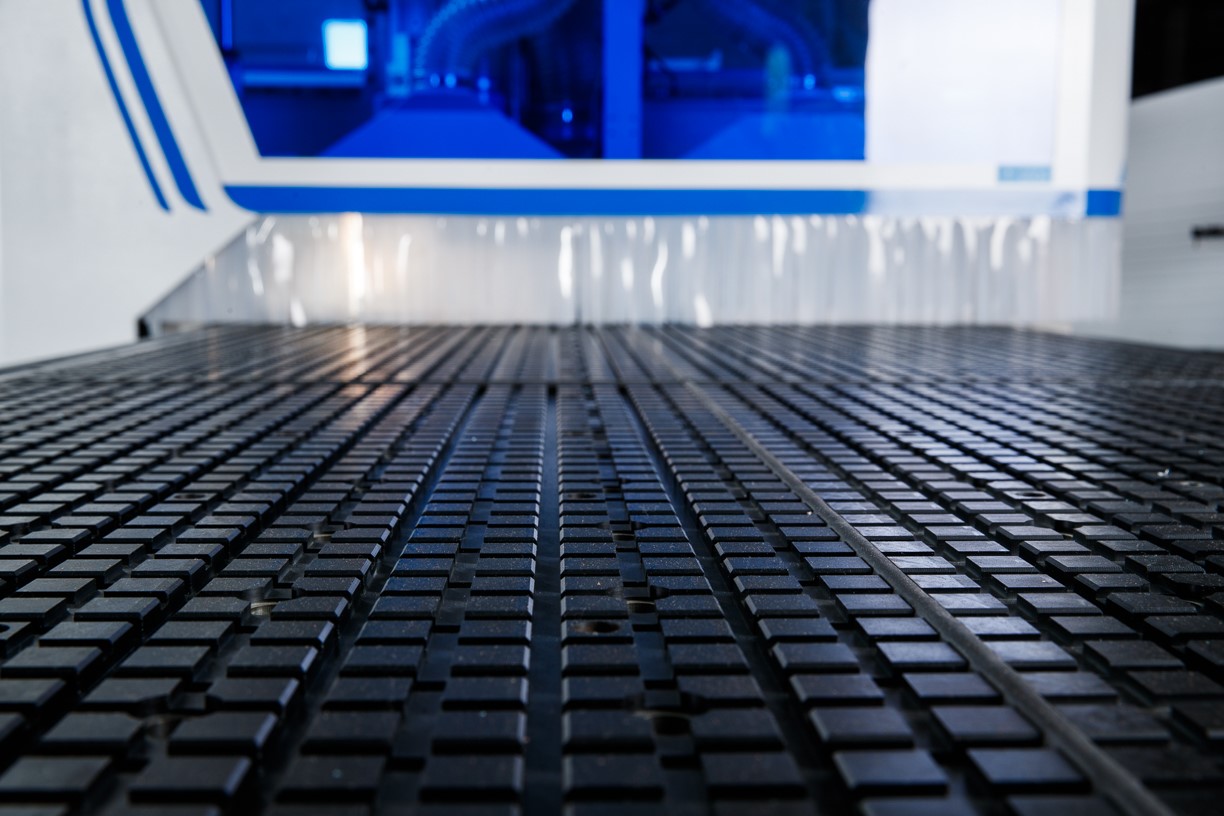

Вакуумный стол
Размер стола, мм
3100х2150х100
Число вакуумных зон/ Количество пневматических упоров, шт
