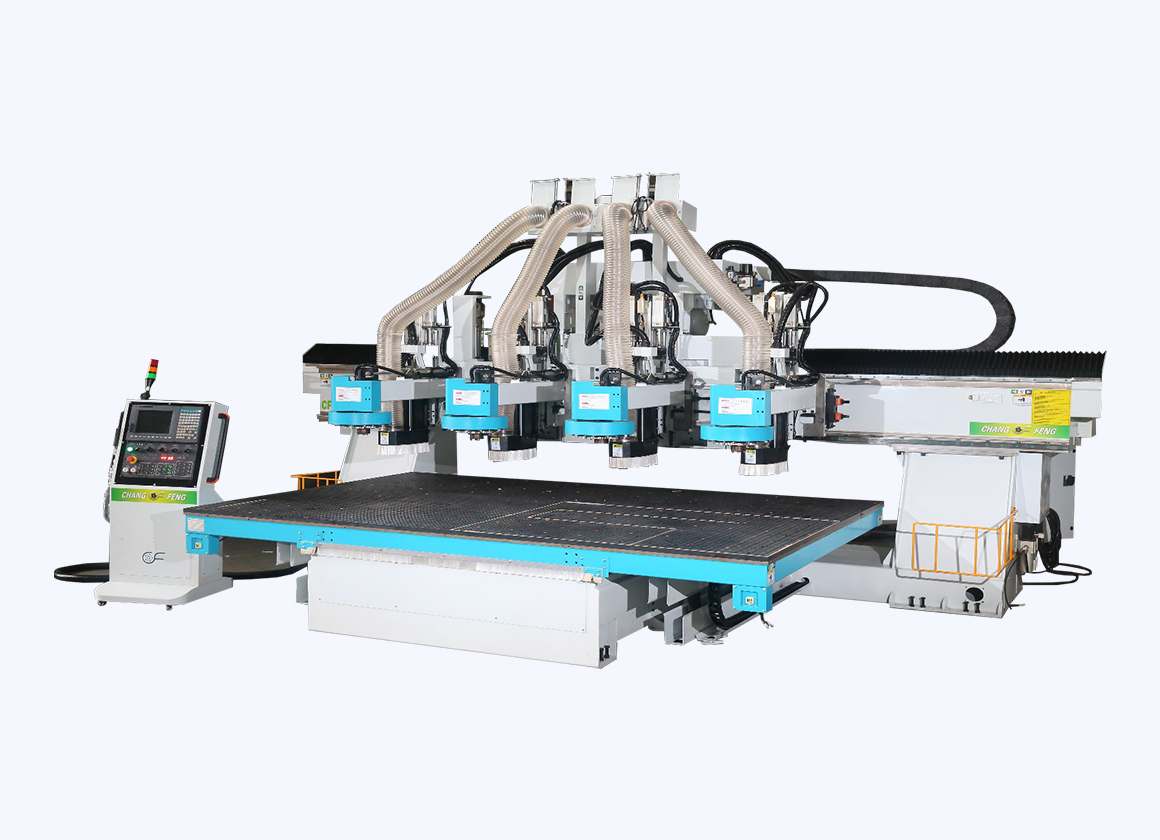

Многошпиндельный обрабатывающий центр с автоматической сменой инструмента ChangFeng CF-RT3221ATC4
Модели серии
Особенности модели CF-RT3221ATC4
-
Зона обработки (X,Y,Z): 3200×2100х300 мм
-
Шпиндель: мощностью 13,2 кВт (Италия) х 4 шт. ISO30 ER32
-
Магазин инструмента 8 позиций х 4 шт
-
Система управления: FANUC 0I-MF (Япония)
Особенности модели CF-RT3221ATC4
-
Зона обработки (X,Y,Z): 3200×2100х300 мм
-
Шпиндель: мощностью 13,2 кВт (Италия) х 4 шт. ISO30 ER32
-
Магазин инструмента 8 позиций х 4 шт
-
Система управления: FANUC 0I-MF (Япония)
Связь с ведущим специалистом:
8 800 707 74 77Модель
CF-RT3221ATC4
Особенности модели CF-RT3221ATC4
-
Зона обработки (X,Y,Z): 3200×2100х300 мм
-
Шпиндель: мощностью 13,2 кВт (Италия) х 4 шт. ISO30 ER32
-
Магазин инструмента 8 позиций х 4 шт
-
Система управления: FANUC 0I-MF (Япония)
Многошпиндельный обрабатывающий центр с автоматической сменой инструмента ChangFeng CF-RT3221ATC4 предназначен для точной, высокоскоростной фрезерной обработки различных листовых и композиционных материалов, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
-
Зона обработки: 3200×2100х300мм;
-
Скорость перемещения по осям X/Y/Z: – 50/40/30 м/мин;
-
Шпиндель: мощностью 13,2 кВт (Италия) ISO30 (ER32);
-
Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 1,3 кВт;
-
Система автоматической смены инструмента револьверного типа на 8 инструментов на каждом шпинделе (8 инструментов в каждом из 4-х магазинов);
-
Система управления: FANUC 0I-MF;
-
Вакуумные насосы EUROVAC (Тайвань) мощностью 7,5KW– 2 шт.;
-
Конструкция портального типа с подвижным столом.
Конструктивные преимущества
|
|
СТАНИНА И ПОРТАЛСтанина это фундамент всей конструкции, высокая металлоемкость оборудования обеспечивает стабильность станка. 1.Рабочий стол имеет сварную конструкцию квадратной формы, надежные сварные швы высокой прочности, с обязательным для данного типа оборудования снятием внутренних напряжений сварных швов, высокотемпературным отпуском при 600 ° C обеспечивается снятие вибрационных напряжений, что гарантирует надежность, качество и стабильную точность. 2. Сварные сплошные балки и колонны портала с высокой жесткостью, также проходят отпуск при температуре 600 ° C и специальную обработку для снятия напряжений. Металлоёмкая портальная структура станка обеспечивает стабильность работы и гасит все динамические нагрузки. Конструкция станка обеспечивает стабильность и точность при высокой скорости обработки. |
|

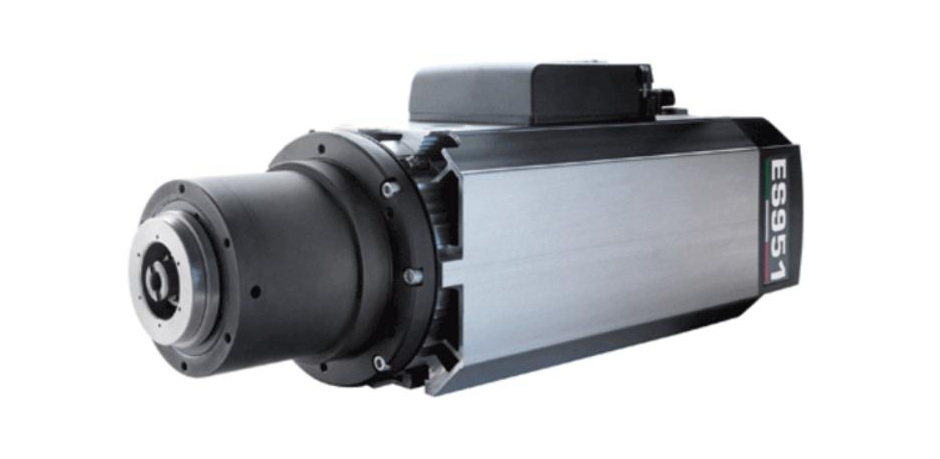

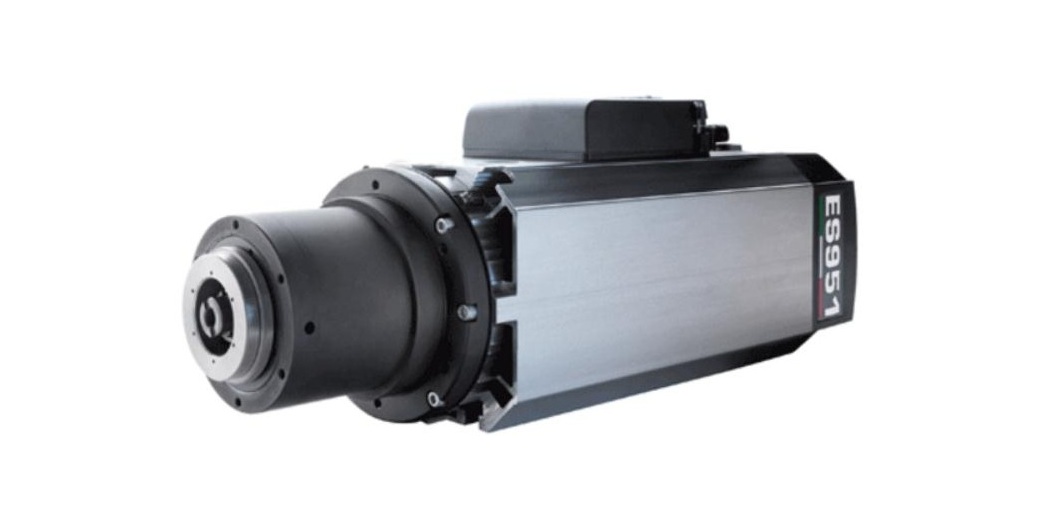

ЭЛЕКТРОШПИНДЕЛЬСтанок оснащен современным мощным электрошпинделем 13,2 кВт, 24 000 об/мин, ISO30, ER32. Высокая мощность шпинделя позволяет применять высокопроизводительный режущий инструмент, что гарантирует высокую производительность, стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента. |
|

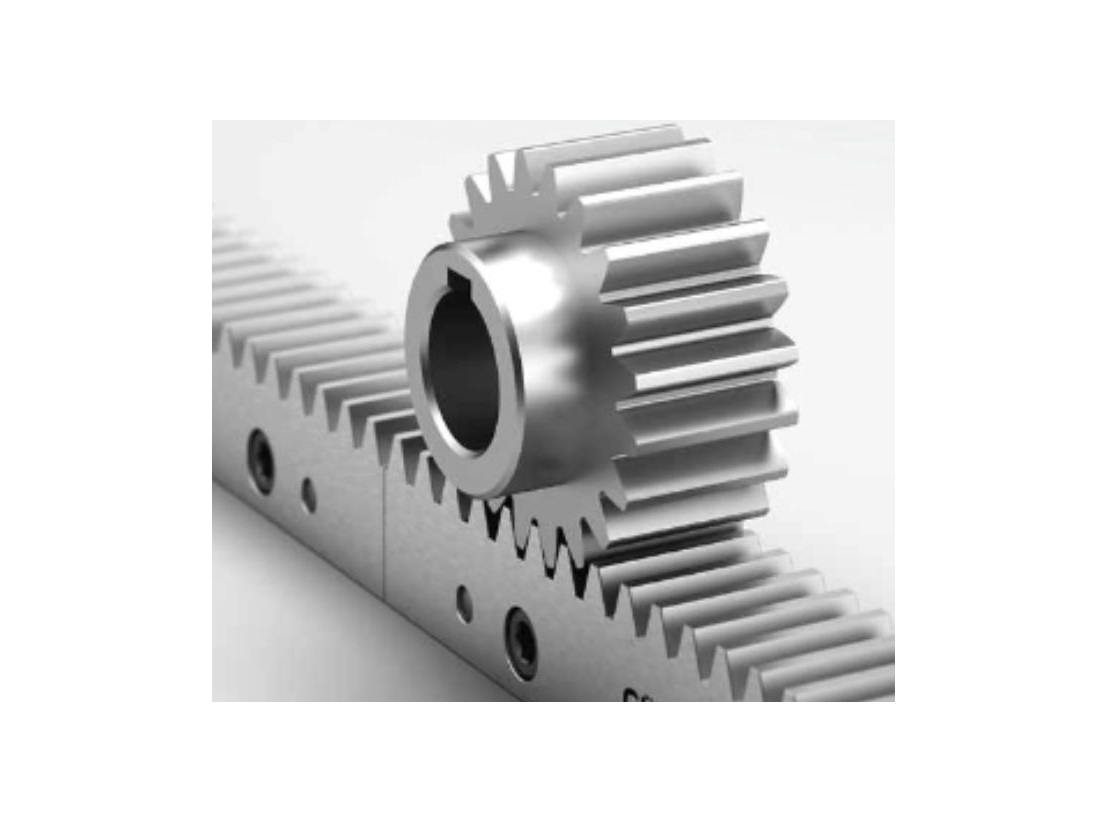

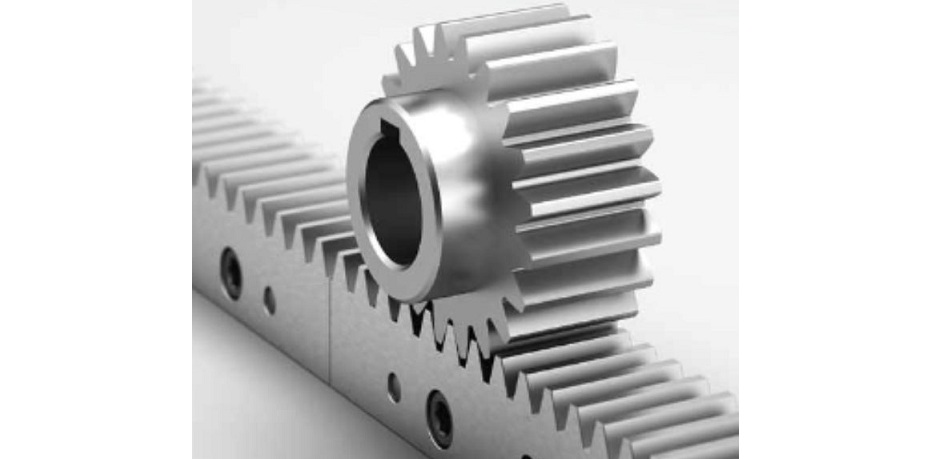

ПЕРЕМЕЩЕНИЕ ПО ОСЯМЗубчатая рейка и шестерня Германия, направляющие качения и каретки Bosch Rexroth (Германия) – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность. |
|
|
СЕРВОМОТОРЫ FANUCСервомоторы FANUC повышенной мощности Ось X - 3кВт, ось Y - 3кВт, ось Z - 2,5кВт обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 50/40/30 м/мин. |
|
|
ВАКУУМНЫЙ СТОЛНадежный и эффективный вакуумный стол с рабочей зоной 3200*2100*300 мм. Возможность высокоскоростного прямолинейного и криволинейного раскроя в маятниковом режиме. Вакуумные насосы обеспечивают надежную фиксацию заготовки. В комплекте 2 шт.; мощность 2*7,5 кВт; производительность 2*250 м3/час. |
|

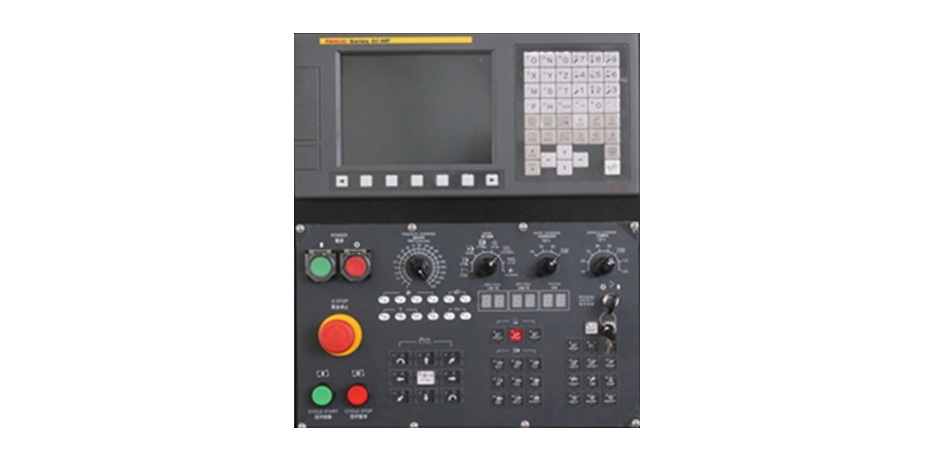

СИСТЕМА УПРАВЛЕНИЯСистема управления ЧПУ FANUC 0I-MF. |
|
СЕРВИС И ОБСЛУЖИВАНИЕПрофессиональный, оперативный и качественный сервис. |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
