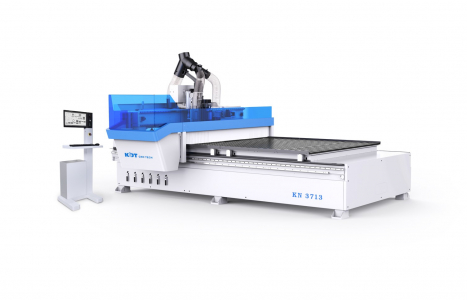

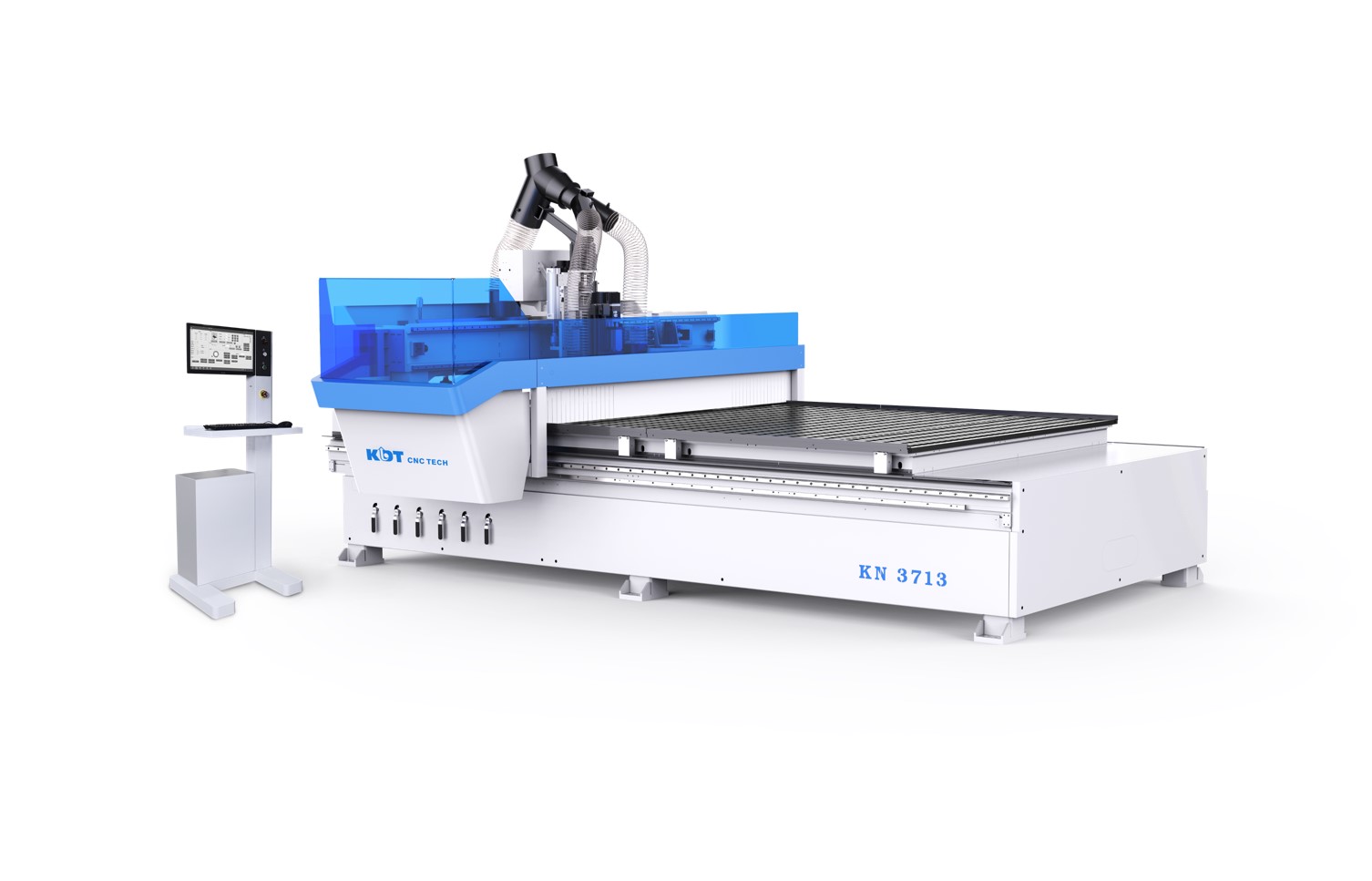

Обрабатывающий центр с ЧПУ KDT KN-3713D
Модели серии
Особенности модели KN-3713D
-
Зона обработки: 4260*2150*180 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления Delta
Модели серии
Особенности модели KN-3713D
-
Зона обработки: 4260*2150*180 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления Delta
Модель
KN-3713D
Особенности модели KN-3713D
-
Зона обработки: 4260*2150*180 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления Delta
Обрабатывающий центр с ЧПУ KDT KN-3713D предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
-
Увеличенная зона обработки: 4260*2150*180 мм;
-
Скорость перемещения по осям X/Y/Z: – 80/80/25 м/мин;
-
Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F;
-
Сверлильно-присадочная группа: 9 вертикальных шпинделей (конфигурация 4+5);
-
Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 1,3 кВт;
-
Механизм автоматической смены инструмента револьверного типа на 12 инструментов;
-
Стойка управления DELTA
-
KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса;
-
Вакуумные насосы Becker мощностью 5,5 кВт – 2 шт.;
-
Механизм захвата заготовки;
-
Механизм выравнивания листа;
-
Датчик калибровки инструмента;
-
Двухконтурная система смазки;
-
Система подъема стружки с двумя регулируемыми соплами;
-
Конструкция портального типа;
-
Станок интегрирован с программой "Базис" и "К-3".
Конструктивные преимущества

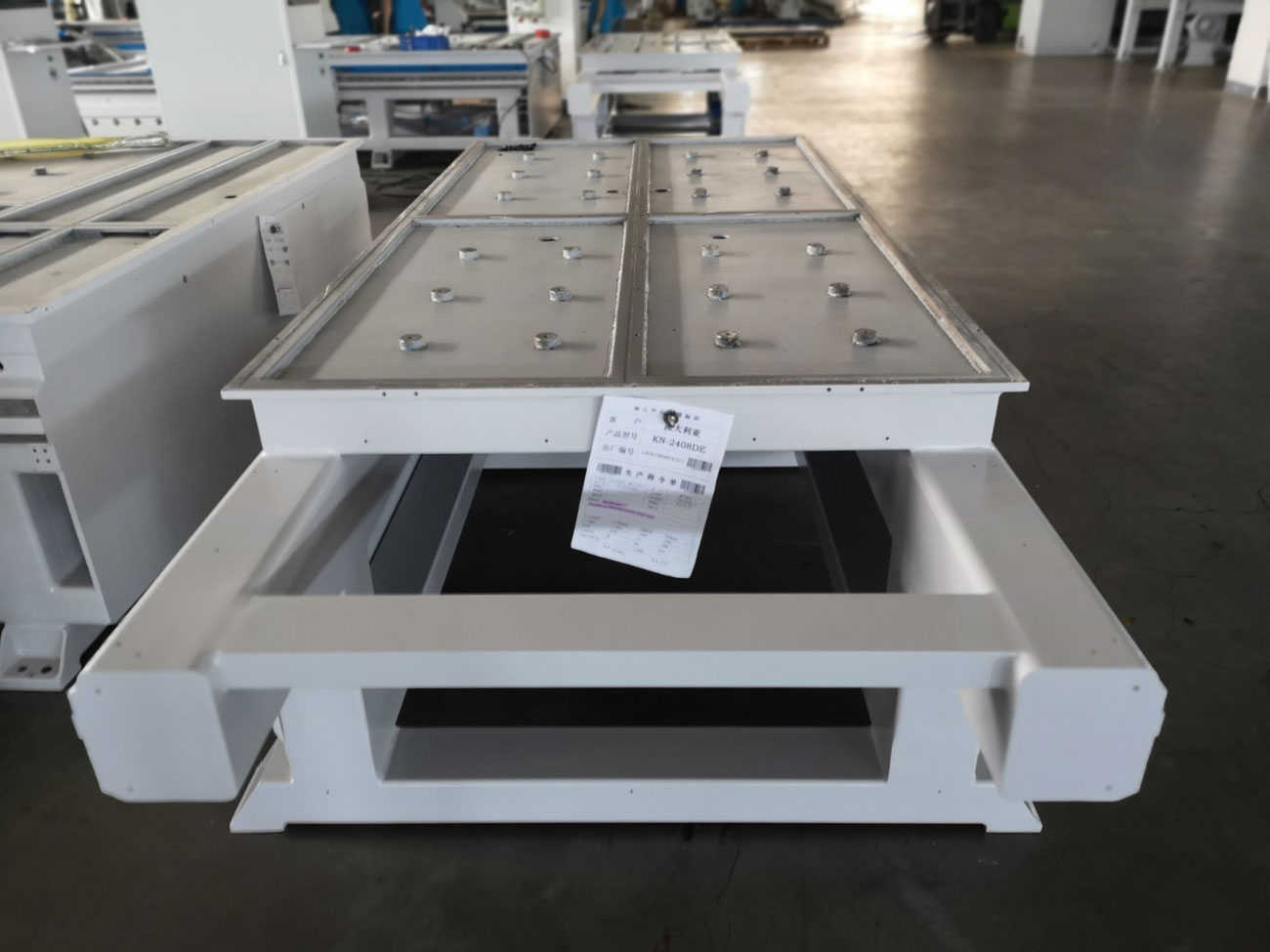

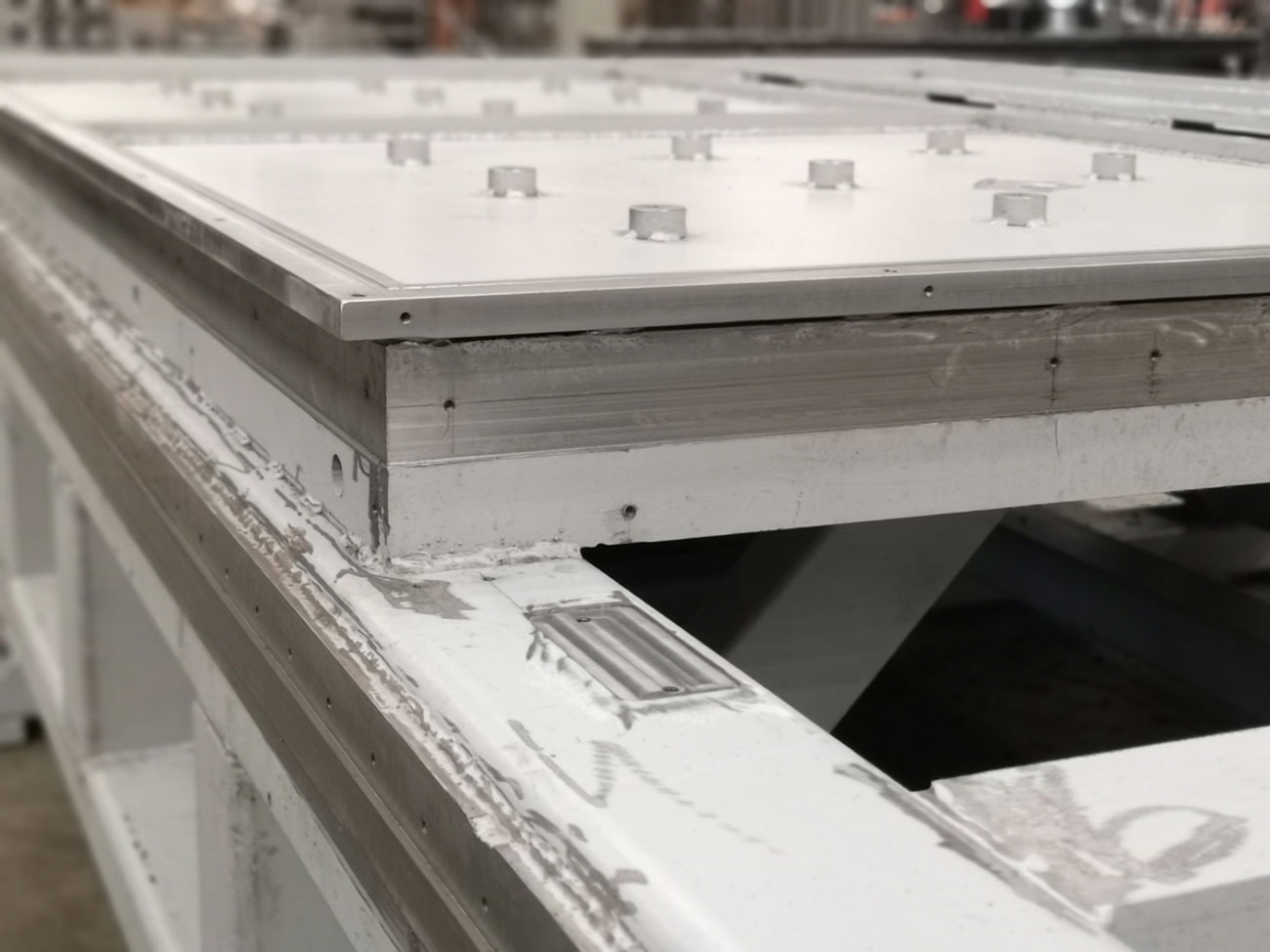

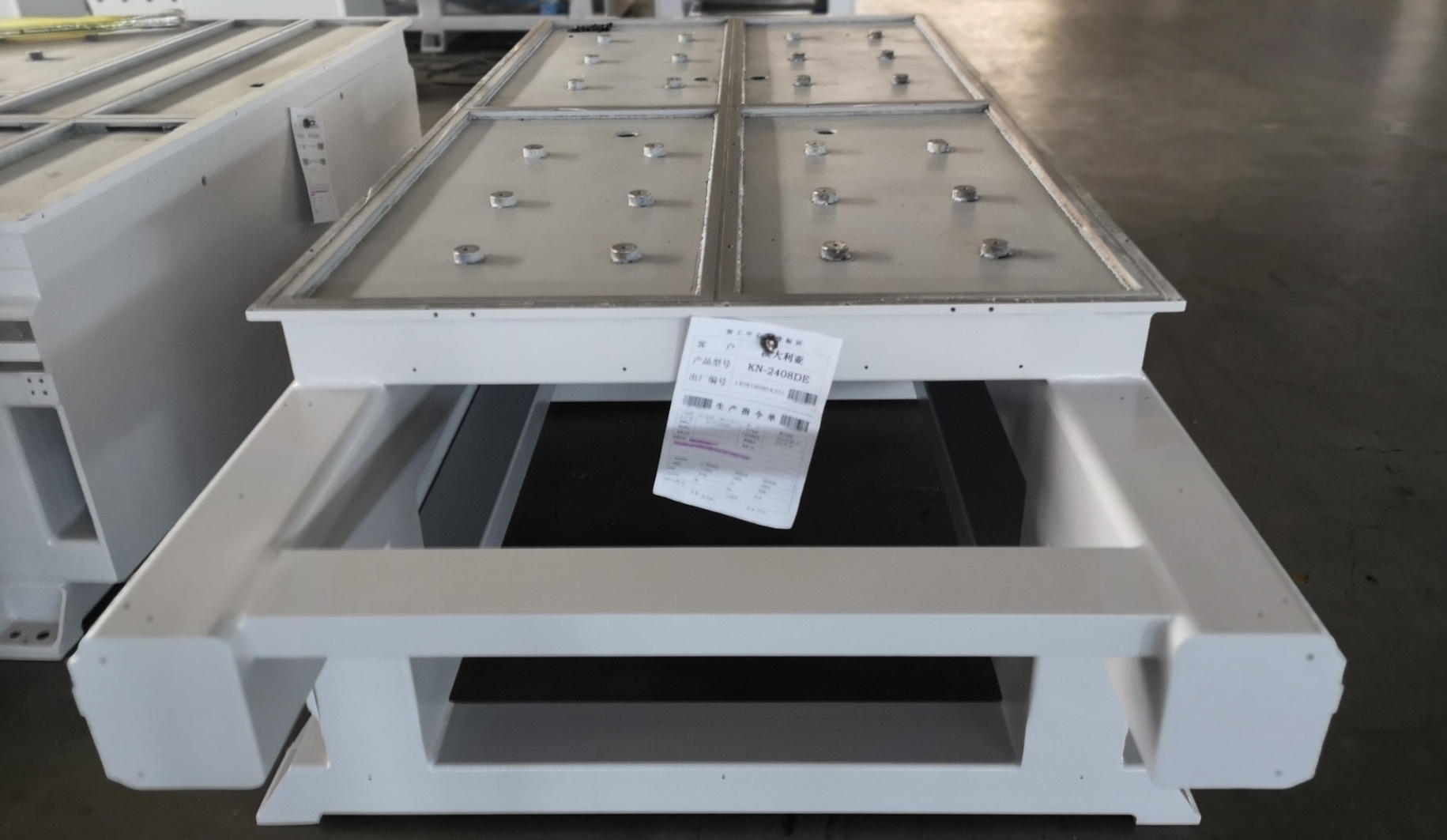

Станина, это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации.
Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов.
Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.
Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку.

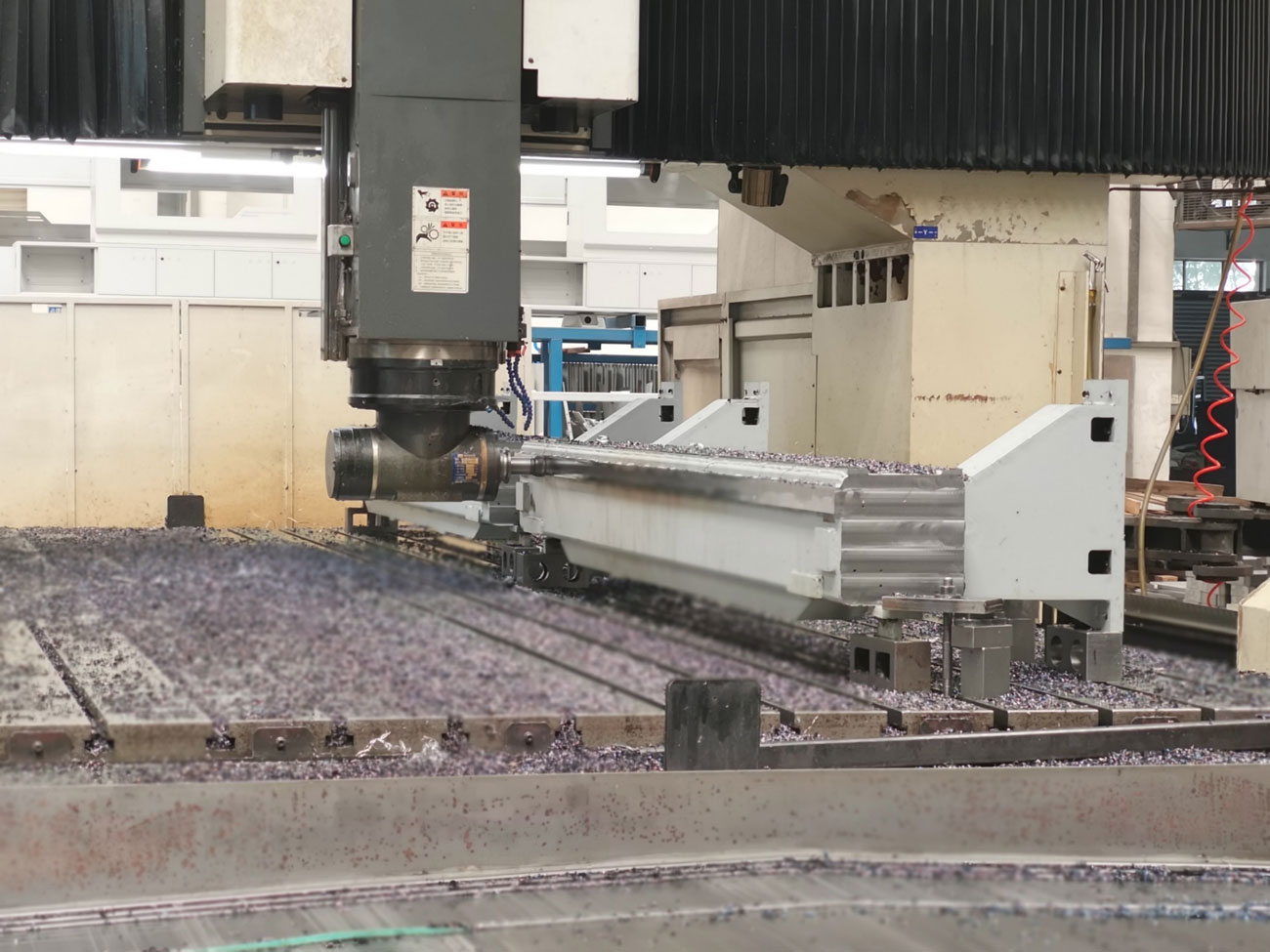

Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и зубчатых реек.
На заводе KDT осуществляется проверка геометрии на каждом этапе сборки.

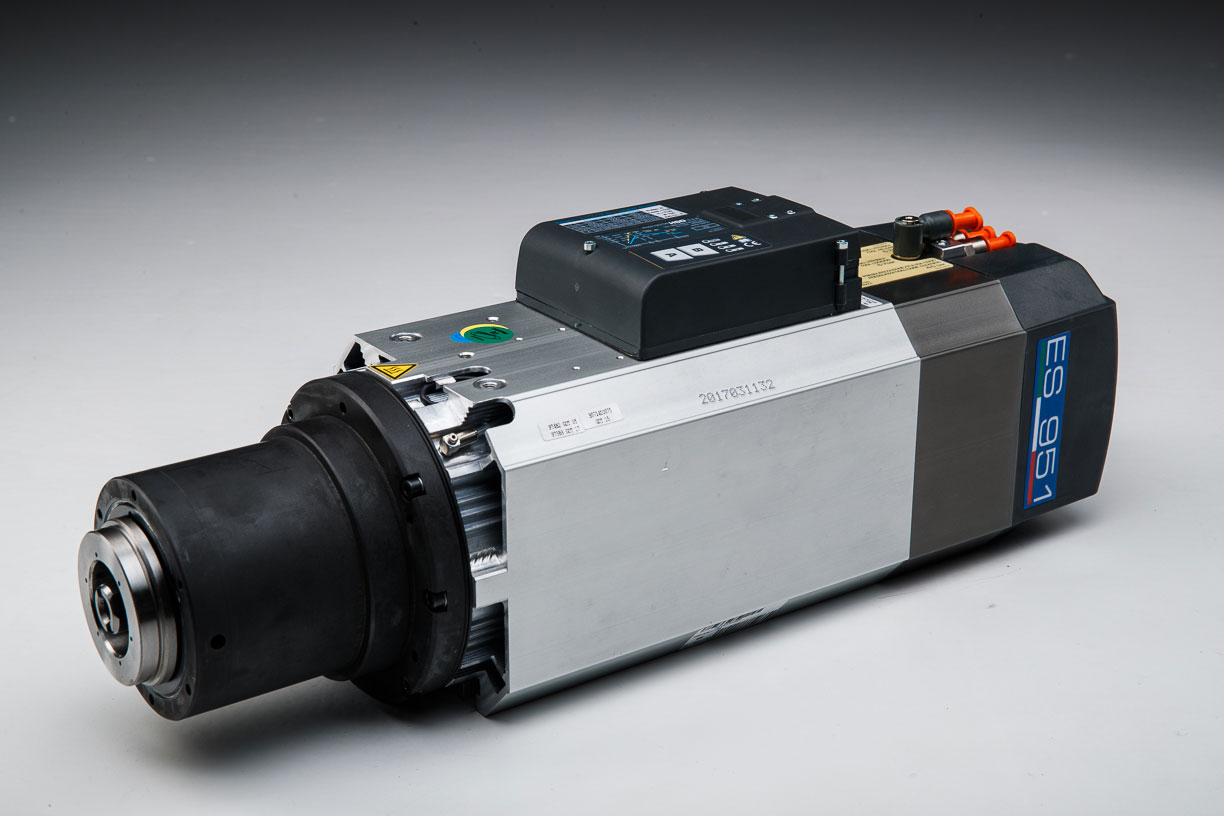

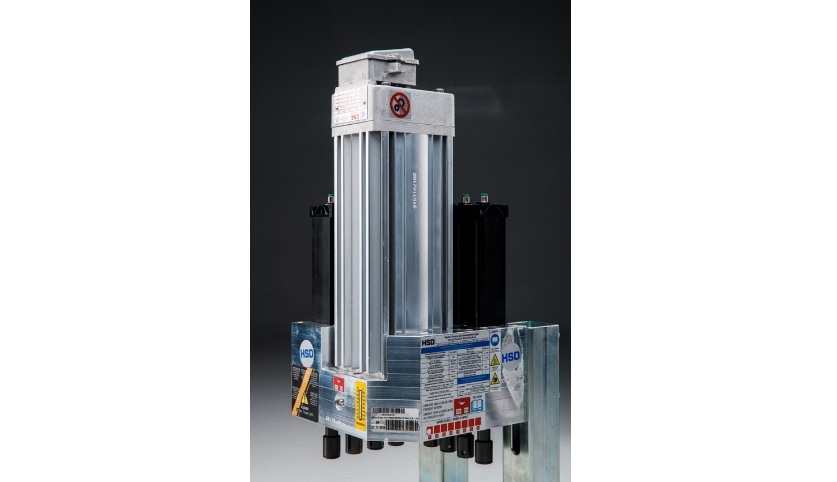

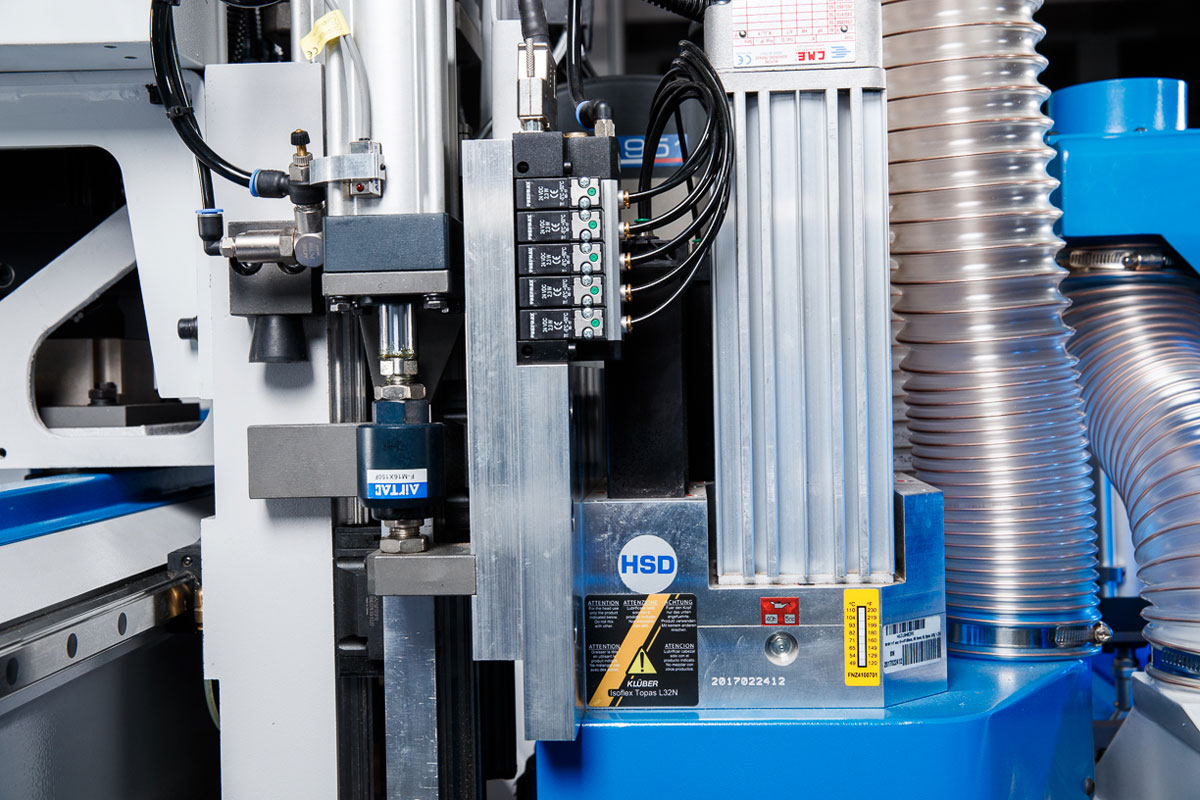

Станок оснащен современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, "ES951 e-core".
Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени.
Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.

Система подъема стружки с четырьмя управляемыми ЧПУ соплами для подачи воздуха в зону обработки.
Во время скоростной фрезерной обработки, стружка движется с большей скоростью, в отличии от скорости всасывания аспирационной системы, данная система позволяет снизить скорость вылета стружки и потоком воздуха направить ее в нужном направлении. Воздух подается против движения вылета стружки при помощи автоматического включения, нужного воздушного сопла, таким образом обеспечивается торможение и подъем стружки. отсутствие стружки в зоне резания обеспечивает лучшую стойкость инструмента, качество обработки и более эффективную работу аспирационной системы.

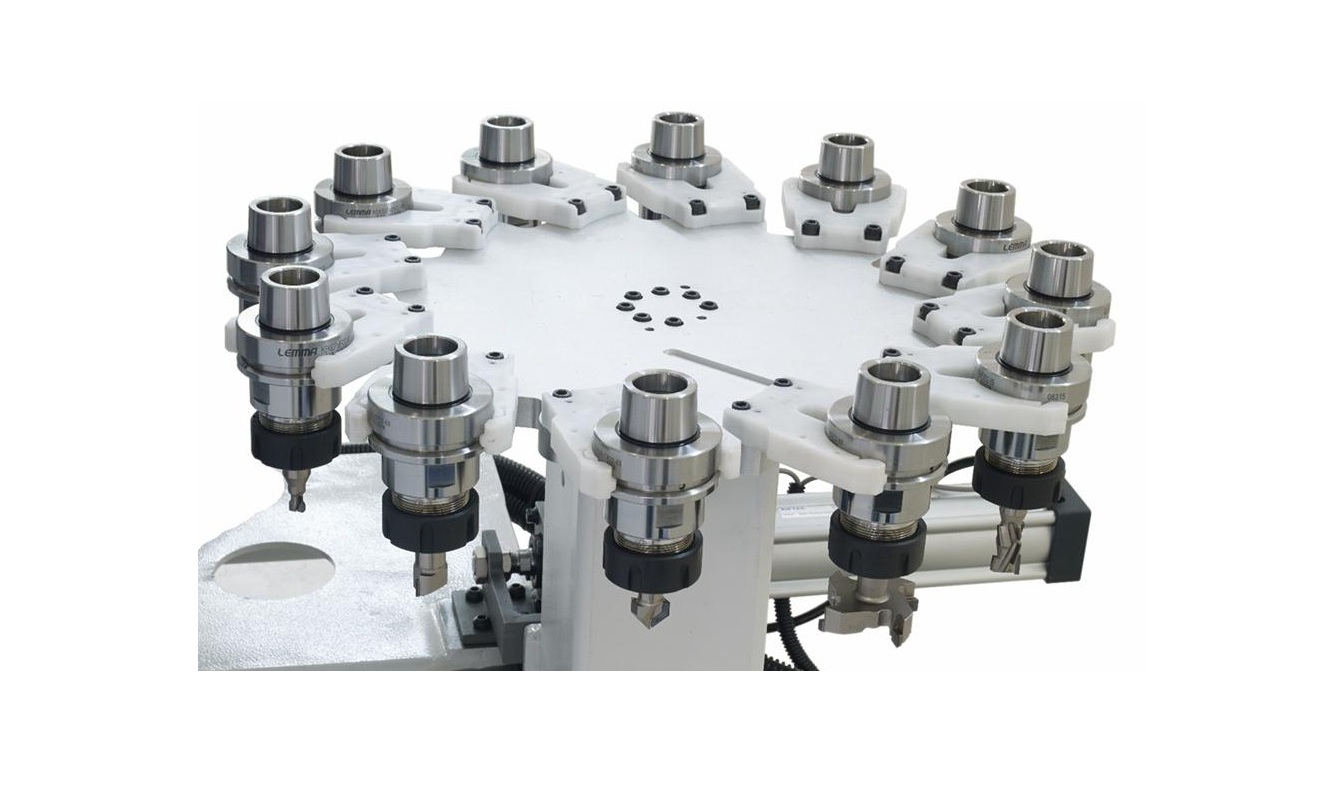

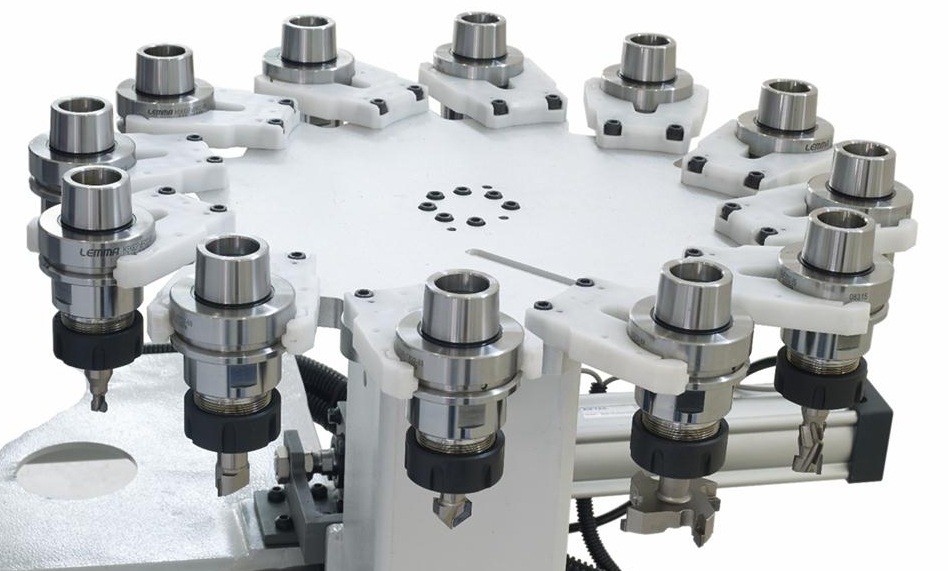

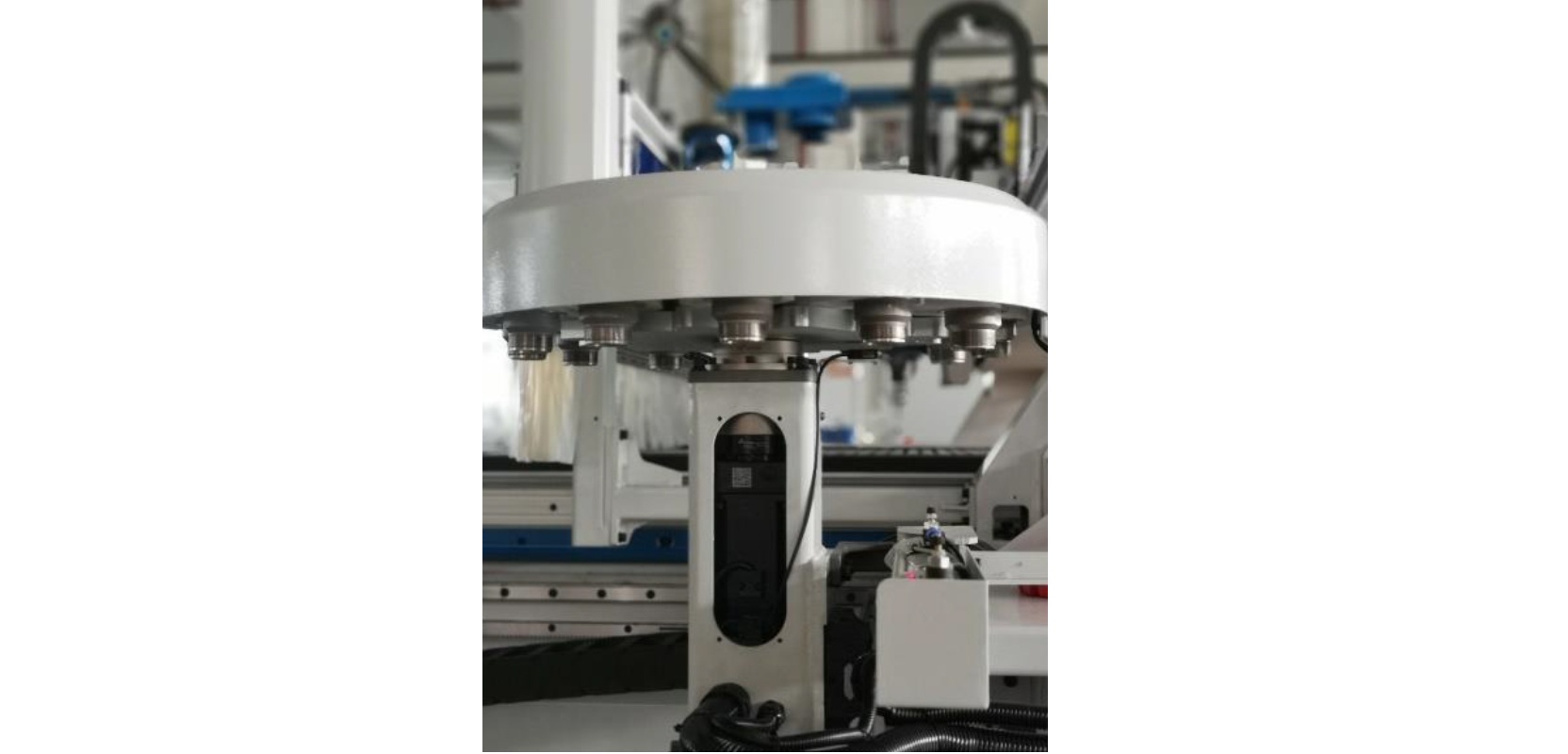

Магазин автоматической смены инструмента на 12 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента.
Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью.
Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки.
Применение конуса HSK обеспечивает радиальную и осевую точность.
HSK 63 F предназначен для использования высокоскоростного инструмента.

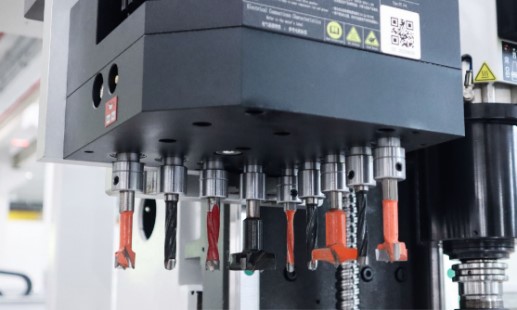

Сверлильно-присадочная группа KDT 9V - 9 шпинделей для сверления по плоскости (конфигурация 4+5).
Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности.

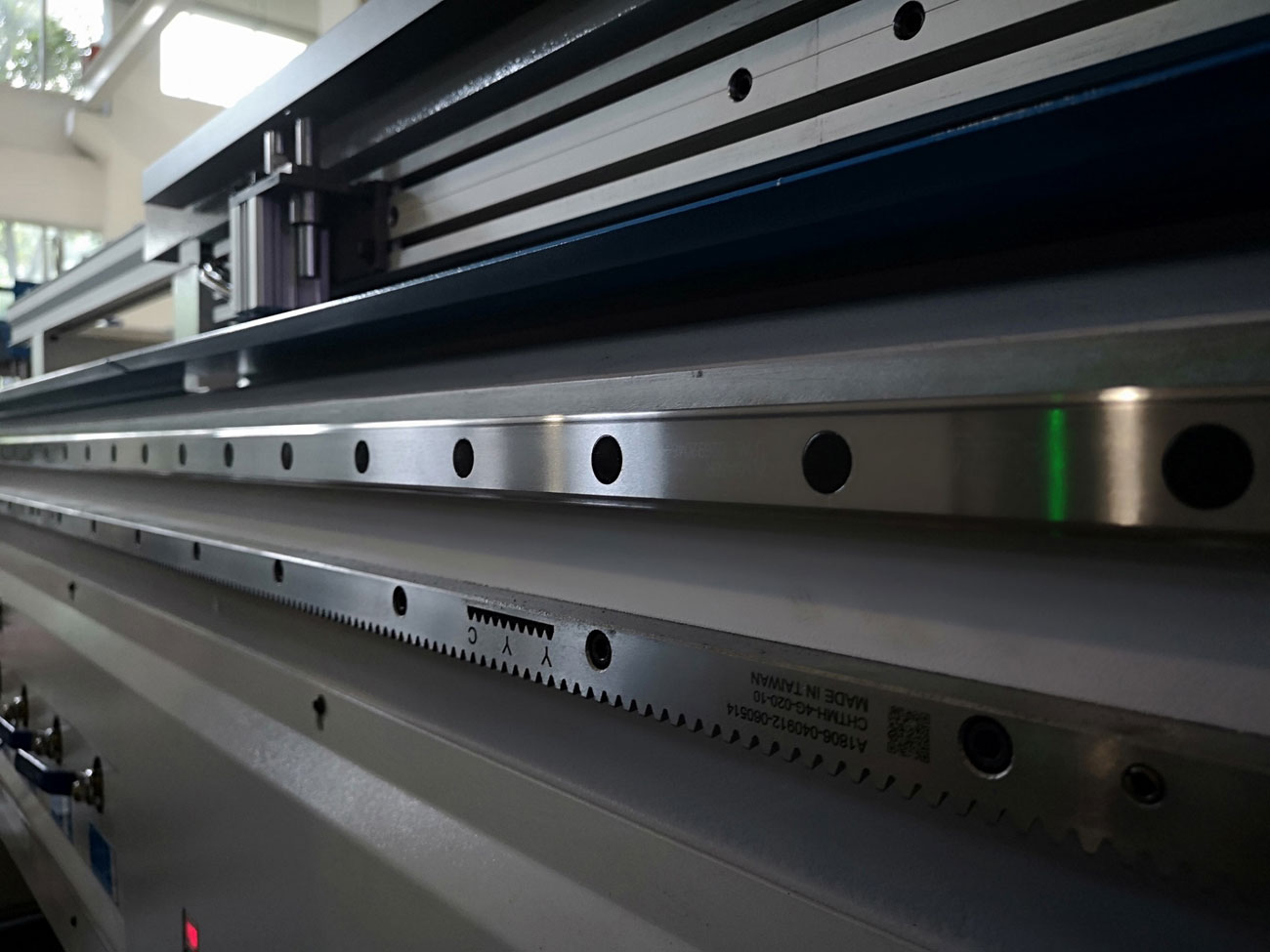

Зубчатая рейка и шестерня YYC, направляющие качения и каретки PMI Group – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

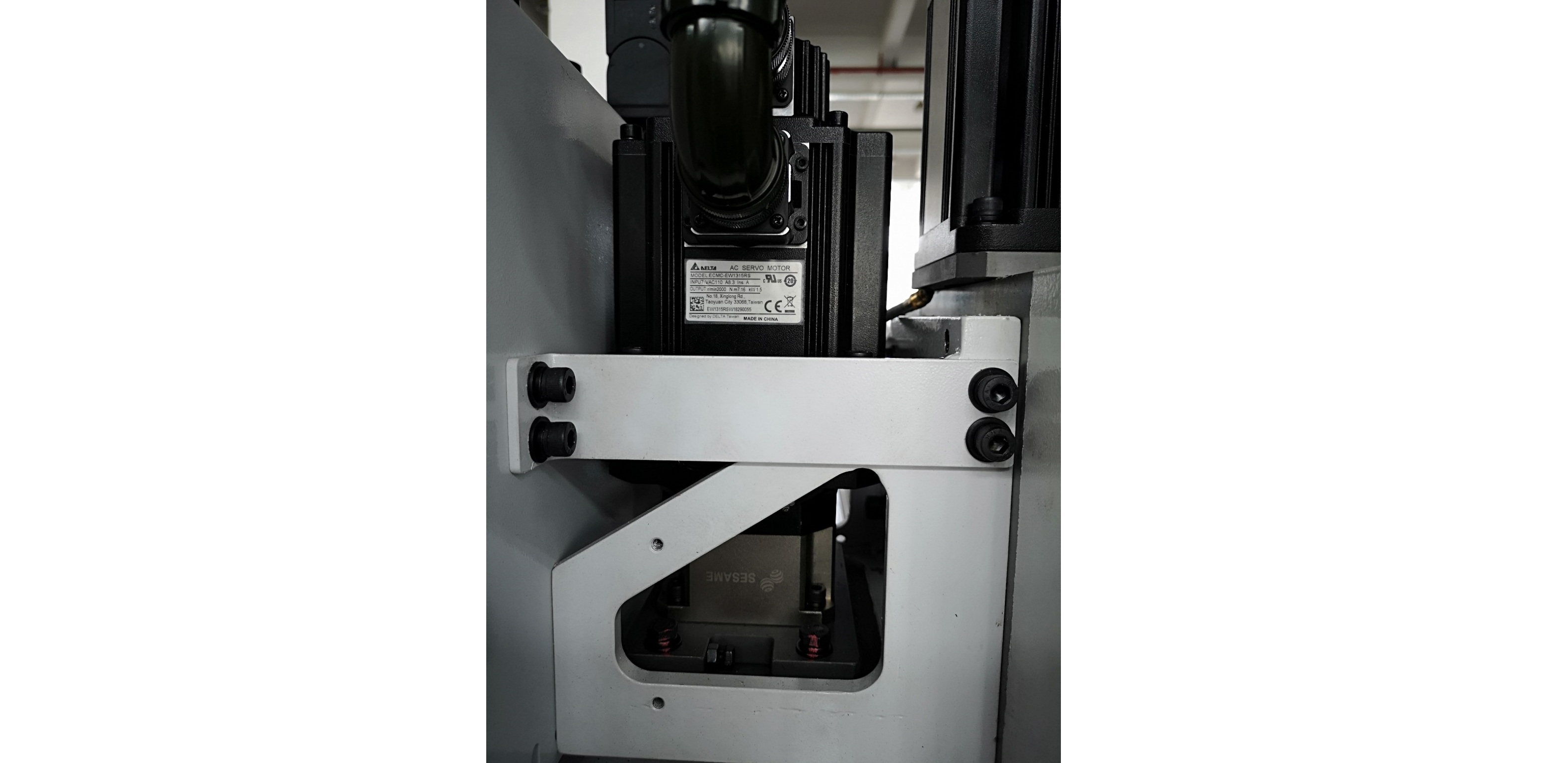

Сервомоторы Delta Electronics повышенной мощности 1,3 кВт и прецизионные планетарные редукторы SESAME Motor Тайвань.
Обеспечивают синхронное перемещение, высокую точность и динамику.
Скорость перемещения по осям X/Y/Z – 80/80/25 м/мин.

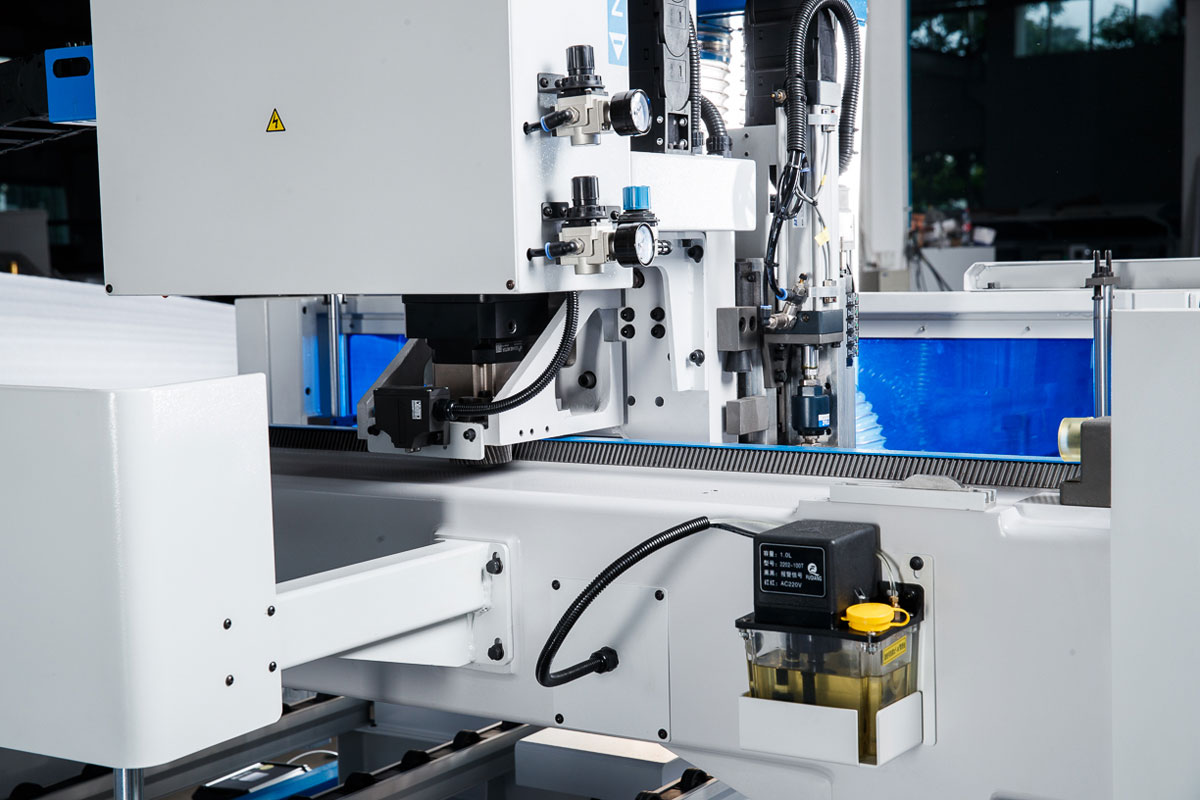

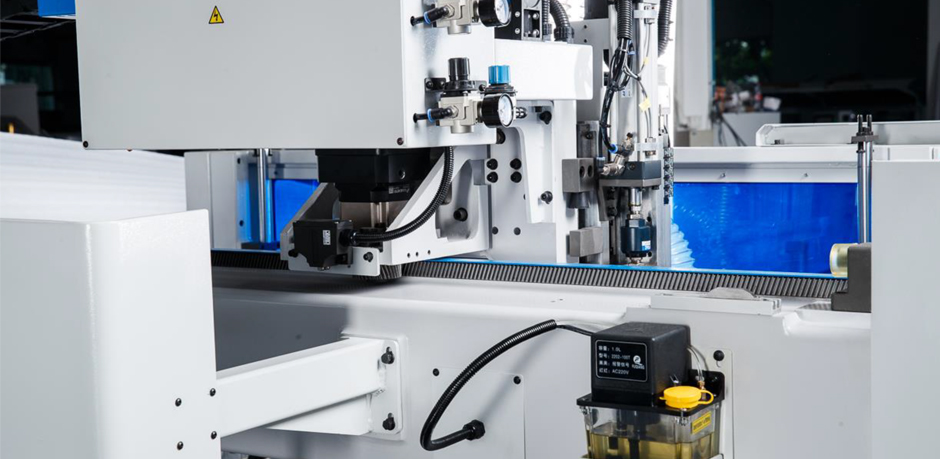

Двухконтурная система смазки - осуществляет смазку всех необходимых узлов и агрегатов.
По оси Х/Y автоматическая система смазки, по оси Z ручная.
Все узлы и агрегаты надежно закреплены на цельносварном портале с жёсткой конструкцией П-образной формы.

Механизм выравнивания листа и базирующие упоры (с возможностью перестановки):
Подъемные базирующие упоры;
Подъемные позиционирующие планки;
Выравниватель листа;
Система работает с любыми форматами листа, не превышающими размер рабочего стола.

Сталкиватель заготовок/Очистка рабочего стола: сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки.
Облегчает работу оператора.
Одновременно производит сталкивание заготовок и очистку стола от стружки.

Механизм захвата заготовок: входит в стандартную комплектацию станка.
Позволяет увеличить производительность на 20-30% за счет одновременной загрузки и выгрузки деталей.

Надежный и эффективный вакуумный стол с рабочей зоной и 3060*2150*180 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм.

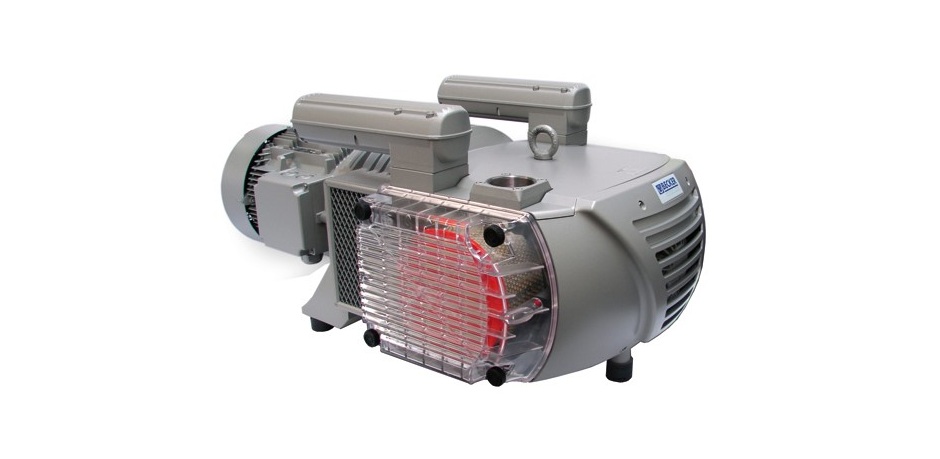

Безмасляные пластинчато-роторные насосы BECKER обеспечивают надежную фиксацию заготовки.
В комплекте 2 шт.;
мощность 2*5,5 кВт;
производительность 2*244 м3/час;
200 мбар.
Укомплектованные специально разработанным пластинами, эти насосы отличаются высоким сопротивлением износу и, как следствие, длительным сроком службы.
Инновации Becker проявляют себя не только в 100% безмасляной работе, но и в высоком КПД и низком энергопотреблении.
Серийно применяются электродвигатели с классом энергоэффективности IE3.

Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление
Автонастройка параметров сервоприводов в режиме реального времени, обеспечивает оптимальное управление механической системой
ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.
Встроенный USB интерфейс позволяет легко хранить, копировать и осуществлять резервное копирование данных. Позволяет выполнять программы напрямую с USB диска.
MPG (генератор импульсов): Функция MPG поддерживает импульсное задание и внешний ручной ввод. Функция симуляции MPG способна произвести точную симуляцию производственного процесса в любых рабочих условиях - это позволит проверить стабильность процесса и устранить ошибки исполнения или неполадки в работе оборудования.
Синхронное управление: линейная интерполяция до 5-ти осей и круговая интерполяция до 3-х осей
Компенсация рывков При значительном изменении ускорения, например, при резком изменении направления резки, могут возникать значительные вибрации и отдельные удары/рывки станка. Функция компенсации рывков управляет скоростью и меняет ускорение для подавления вибрации и ударов (рывков) и, таким образом, поддерживает стабильность и точность во всем цикле реза.
Управление разгоном/торможением: разгон/торможение до интерполяции; разгон/торможение по S-кривой
Сглаживание S-образной кривой Профиль ускорения в виде S-образной кривой, служащий для плавного ускорения и замедления до интерполяции, минимизирует ошибки от вибраций, стабилизирует и повышает точность процессов обработки.
Высокая точность обработки
- Автоматическое угловое замедление - В процессе обработки замедление автоматически рассчитывается на углах перехода инструмента, что позволяет сохранить точность и скорость на углах по каждой оси и эффективно сглаживать весь процесс.
- Компенсация трения - Сервоприводы обеспечивают функцию плавной компенсации трения в режиме реального времени в высокоточном контуре регулирования скорости для коррекции крутящего момента.
Высокая скорость обработки данных
- Высокоскоростная многоблоковая функция предварительного расчета - Функция позволяет достигать заданной точки по заданному пути и с заданной скоростью. Данная функция сокращает время обработки и повышает эффективность производства.
- Аппроксимация кривой - С функцией аппроксимации кривой сглаживается движение по оси при изменениях скорости. Повышается скорость и точность обработки, стабилизируется производственный процесс.
- Поиск точек прерывания - Функция находит необходимую точку среди заданных точек прерывания и выполняет программу с нее, что исключает необходимость полного повторения программы с начала, когда это не нужно. Это значительно сокращает время программирования и поиска по программе, особенно при больших размерах программы.
- Автоматическое измерение длины инструмента - Поддерживается функция пропуска - команда G31, позволяющая с помощью датчиков автоматически измерять длину инструмента. В режиме редактирования применяется команда G31 для перемещения по оси Z вниз и остановке в положении согласно датчику. Расстояние перемещения записывается и в дальнейшем учитывается при расчетах для компенсации длины инструмента. Команда G31 также может осуществлять немедленный останов одного блока и одновременное выполнение следующего блока.
Простота настройки системы
- Автоматическая настройка размеров заготовки / длины инструмента - Пользователю больше нет необходимости вводить размеры вручную. Можно просто использовать различные функции входов и команду G54 для определения размеров (координат) заготовки, данную функцию также можно применять и для определения длины инструмента.
- Функция управления инструментом - Функция позволяет пользователю настраивать номер инструмента, индекс возврата инструмента и блокировку инструмента. Это позволяет правильно выбирать необходимый инструмент, не позволяет повторное его использование и предотвращает неправильный выбор инструмента. Встроенный карусельный блок и инструментальные блоки позволяют увеличить скорость работы функции.
- Настройка автоусиления для сервосистемы - ЧПУ с NC300 обеспечивают эффективную регулировку усиления при настройке машин. Данные по механической инерции, полосе пропускания системы, коэффициенты усиления автоматически рассчитываются и загружаются в сервоприводы для обеспечения максимального быстродействия системы.
Гибкое расширение системы при помощи модулей последовательного ввода/вывода
Защита от перегрузки
Минимальная дискретность задания: 0.001мм / 0.001°
Условия эксплуатации: 0 ~ +55°С / 10 ~ 95%
Профессиональный, оперативный и качественный сервис

KDT Remote Services - (телесервис) дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.
Обеспечивает и поддерживает:
- визуализацию интерфейса оператора;
- диагностические сигналы;
- резервное копирование файлов и возможность их переноса;
- апгрейд операторского интерфейса и логики ЧПУ;
- онлайн сверку и изменение статуса конфигураций, параметров и программ.
Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода KDT.
*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят)

Наименование | KDT KN-3713D |
---|---|
Перемещения: по оси X, мм по оси Y, мм по оси Z, мм |
Перемещения: 4260 2150 180 |
Расстояние от торца шпинделя до поверхности стола, мм | 72-252 |
Шпиндель: Производитель Частота вращения, об/мин Мощность, кВт Хвостовик инструмента |
Шпиндель: HSD ИТАЛИЯ 24000 13,2 HSK63 |
Сверлильно-присадочная группа: Производитель Вертикальные шпиндели, шт. Скорость вращения, об/мин Посадочный диаметр инструмента, мм Мощность, кВт |
Сверлильно-присадочная группа: KDT 9V 4+5 6000 10 1,7 |
Автоматическая смена инструмента: Количество инструментов, шт. Макс. диаметр инструмента, мм
Макс. длина инструмента Тип смены инструмента |
Автоматическая смена инструмента: 12 140
210 Револьверный |
Стол: Размер стола, мм Тип стола Число вакуумных зон, шт. Количество пневматических упоров, шт. |
Стол: 3060х2150х180 Вакуумный 6 6 |
Привод подачи | Сервопривод DELTA |
Мощность приводов по осям X/Y/Z, кВт | 2х1,3/1,3/1,3 |

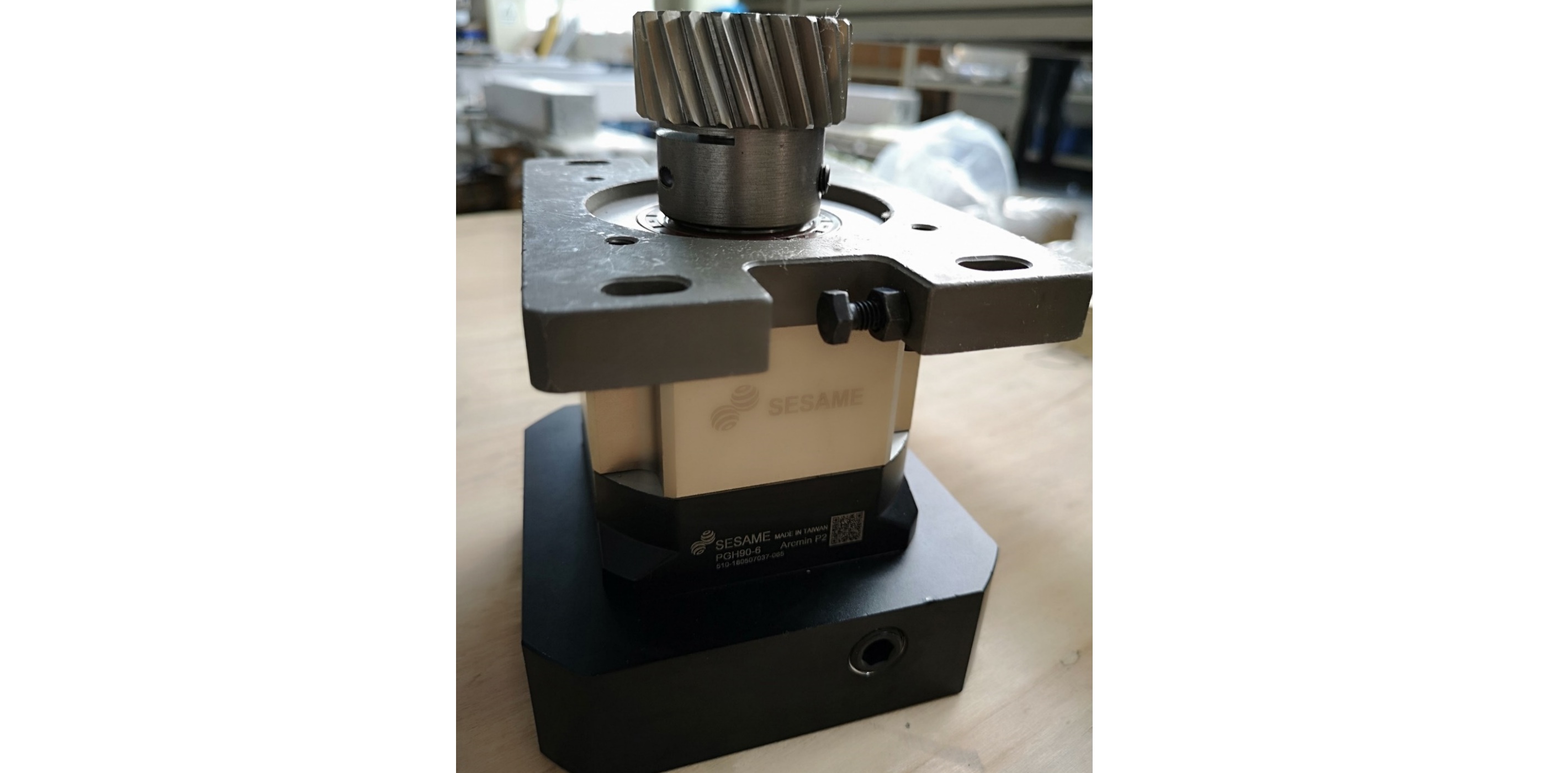

Редуктора | SESAME |
ШВП и Зубчатая рейка | YYC |
Скорость быстрых перемещений по осям X/Y/Z, м/мин | 80/80/25 |
Система ЧПУ | DELTA |
Потребление воздуха, л/мин | 570 |
Требуемое давление воздуха, Бар | 6,5 |
Производительность вакуумных насосов, м3/час | 2×250 |
Количество и диаметр выходов под аспирацию, мм | 1х200 |

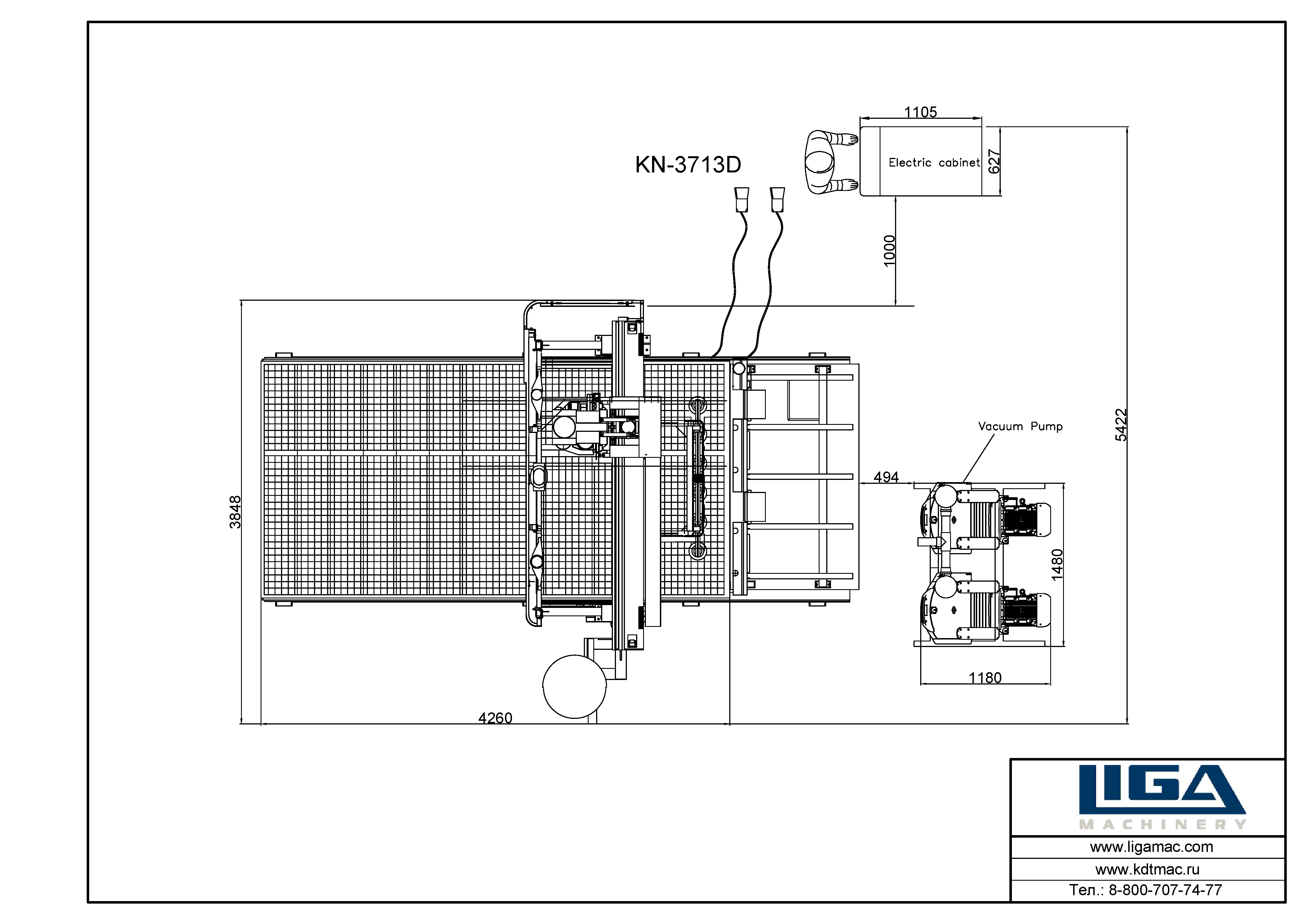

Габариты станка (ДхШхВ), мм | 5335х3720х2200 |
Масса станка, кг | 6300 |
БАЗОВОЕ ОСНАЩЕНИЕ
Наименование | Ед. изм. | Количество |
---|---|---|
ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ KDT KN-3713D | шт | 1 |

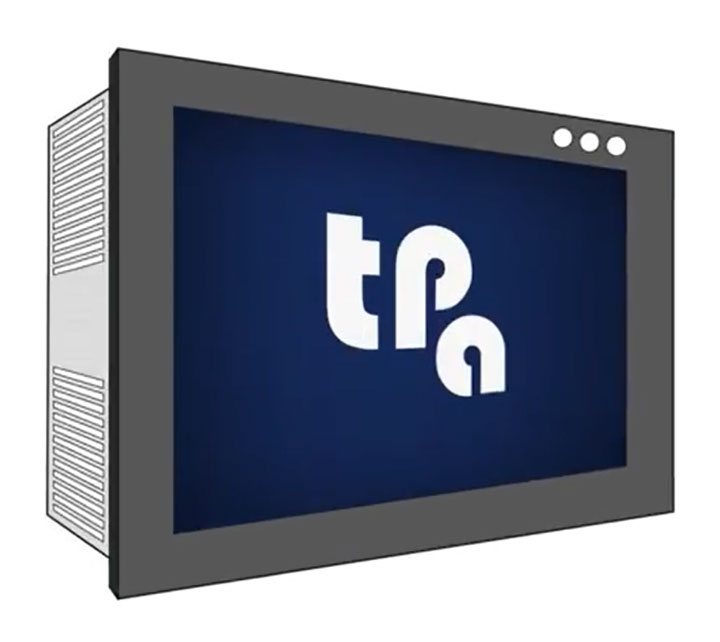

СТОЙКА ЧПУ ТРА (нарусском языке) | шт | 1 |
МОДУЛЬ Тра WSCM | включено | |
МОДУЛЬ DELTA | включено | |
МОДУЛЬ ТраNesting | включено | |
Автоматическая система смены инструмента револьверного типа на 12 инструментов | включено | |
Система обдуварабочего инструмента 2 сопла | включено | |
Сверлильно-присадочнаягруппа HSD 9V BHZ9 (9 шпинделей) | Включено мод. 3713D | |
Двух контурная система смазки | включено | |
Пневматические упоры | шт | 6 |
Вакуумный насос | шт | 2 |
Механизм выравнивания листа | включено | |
Сигнальная лампа | шт | 1 |
Датчик калибровки и измерения инструмента | шт | 1 |
Сталкиватель заготовок /Система очистки рабочего стола | шт | 1 |
Охладитель электрошкафа | включено | |
Портативный проводной пульт управления станком | шт | 1 |
Ножной выключатель (педаль) | шт | 2 |
Инструментальный ящик (ЗИП) | компл | 1 |
Инструкция по эксплуатации и программированию на русском языке | шт | 1 |
Гарантия | 1 Год | |
Шеф-монтажные работы (без учета проезда и проживания специалиста) | ВКЛЮЧЕНО |
