Сверлильно-присадочная линия KDT 812 Line
Модели серии
Особенности модели 812 Line
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5кВт + Нижние 3,5 кВт)
-
2 независимых рабочих стола могут обрабатывать 2 панели одновременно
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Особенности модели 812 Line
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5кВт + Нижние 3,5 кВт)
-
2 независимых рабочих стола могут обрабатывать 2 панели одновременно
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Связь с ведущим специалистом:
8 800 707 74 77Модель
812 Line
Особенности модели 812 Line
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5кВт + Нижние 3,5 кВт)
-
2 независимых рабочих стола могут обрабатывать 2 панели одновременно
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF

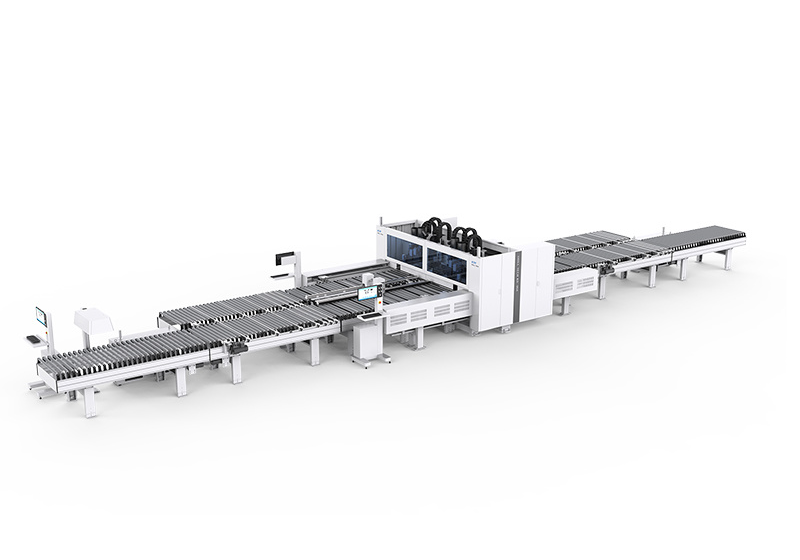

Сверлильно-присадочная линия «812 Line» на базе сверлильно-присадочного центра с ЧПУ KDT KD-812A предназначена для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки. Данная автоматическая линия позволяет максимально исключить человеческий фактор и ускорить работу участка присадки благодаря интеллектуальному распределению потоков.
В состав линии входят:
Сверлильно-присадочный центр с ЧПУ KDT KD-812A - 1 шт.
Контроллер ЧПУ - 1 шт.
Роликовый конвейер MC-3014D - 2 шт.
Подъемный конвейер ME-3014D - 2 шт.
Подъемный конвейер ME-3010D - 2 шт.
Система обеспыливания MSC01M – 1 шт.
Конструктивные преимущества
|
НЕЗАВИСИМЫЕ ЗАХВАТЫДва пневматических захвата заготовки работают независимо друг от друга. При перемещении длинных заготовок, в процессе обработки, захваты поочередно перехватывают заготовку. Обрабатываемая заготовка всегда удерживается двумя или каким-то одним из захватов. Таким образом достигается гарантия надежности позиционирования заготовки и отсутствует риск её смещения в процессе перемещения между операциями. Перемещение захватов происходит посредством сервомоторов, зубчатой передачи шестерня/рейка, по двум призматическим направляющим. |
|
ПОЗИЦИОНИРОВАНИЕ ДЕТАЛЕЙ Позиционирование заготовки на станке, происходит без участия человека, благодаря автоматическому боковому выравнивателю. |
|

|
СВЕРЛИЛЬНАЯ ГОЛОВА
|
|
СТАНИНАУсиленная рама станка. Обеспечивает высокую точность и повторяемостью сверления. |
|
КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
|
|
|
СКАНЕР ДЛЯ СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |

|
ВИЗУАЛИЗАЦИЯ ПРОГРАММЫ ОБРАБОТКИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ
|
|
СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"
|
Автоматизация и механизация
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
