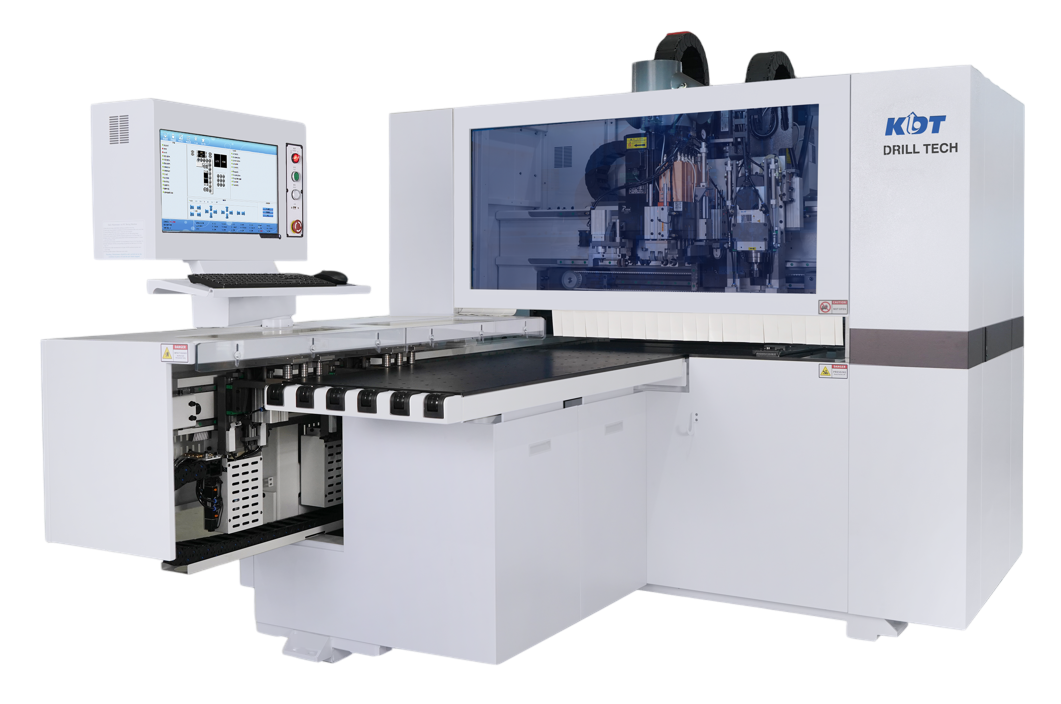

Сверлильно-присадочный центр с ЧПУ KDT KD-610NHZ
Модели серии
Особенности модели KDT KD-610NHZ
-
Компактные размеры
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Магазин смены инструмента
-
Обслуживается одним оператором
-
Загрузка и выгрузка деталей с одной стороны
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Модели серии
Особенности модели KDT KD-610NHZ
-
Компактные размеры
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Магазин смены инструмента
-
Обслуживается одним оператором
-
Загрузка и выгрузка деталей с одной стороны
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
KDT KD-610NHZ
Особенности модели KDT KD-610NHZ
-
Компактные размеры
Сверление с 6 сторон
-
Одновременная обработка двух панелей
-
Пазовальный узел
-
Магазин смены инструмента
-
Обслуживается одним оператором
-
Загрузка и выгрузка деталей с одной стороны
-
Чтение файлов из БАЗИС
-
Визуализация обработки двухсторонней карты присадки
-
Прогнозирование времени обработки
-
Статистика рабочего процесса
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.

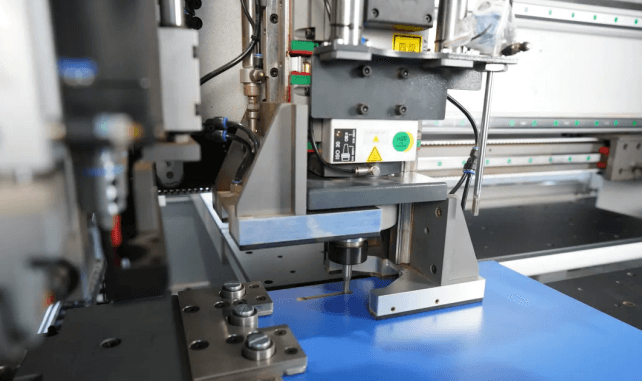

Фрезерный узел с функцией автоматической смены инструмента и линейный магазин на 5 позиций, размещенный на портале, позволяют сократить время операции смены инструмента.

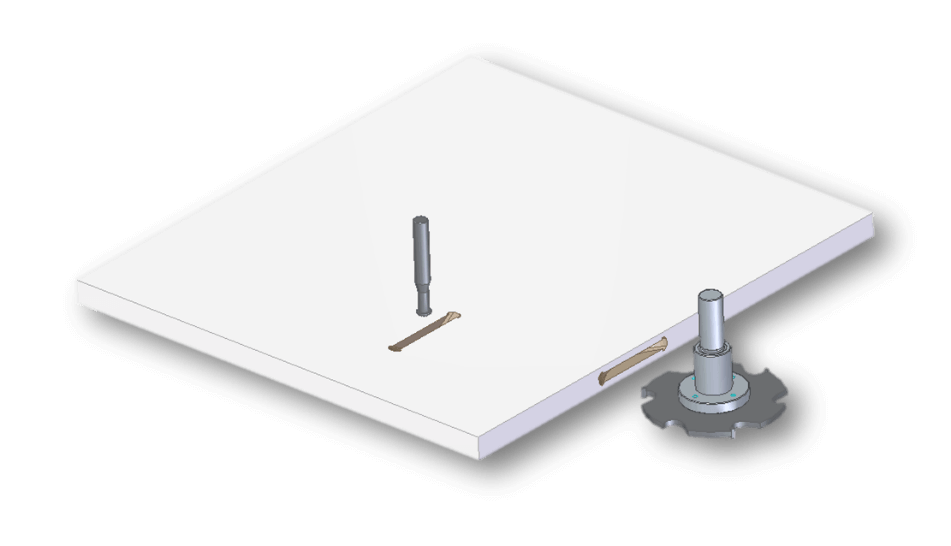

Угловая передача, которая поставляется в комплекте со станком, значительно увеличивает возможности фрезерной обработки. Это позволяет осуществлять изготовление на боковой поверхности интегрированной ручки, скрытой петли, еврозапила, паза в торце, а также установки замка и ручки в двери.
- Скорость движения: 140/90/50 м/мин.
- Визуализация обработки двухсторонней карты присадки
- Сканер для считывания карты присадки по штрих-коду
- Компактные размеры

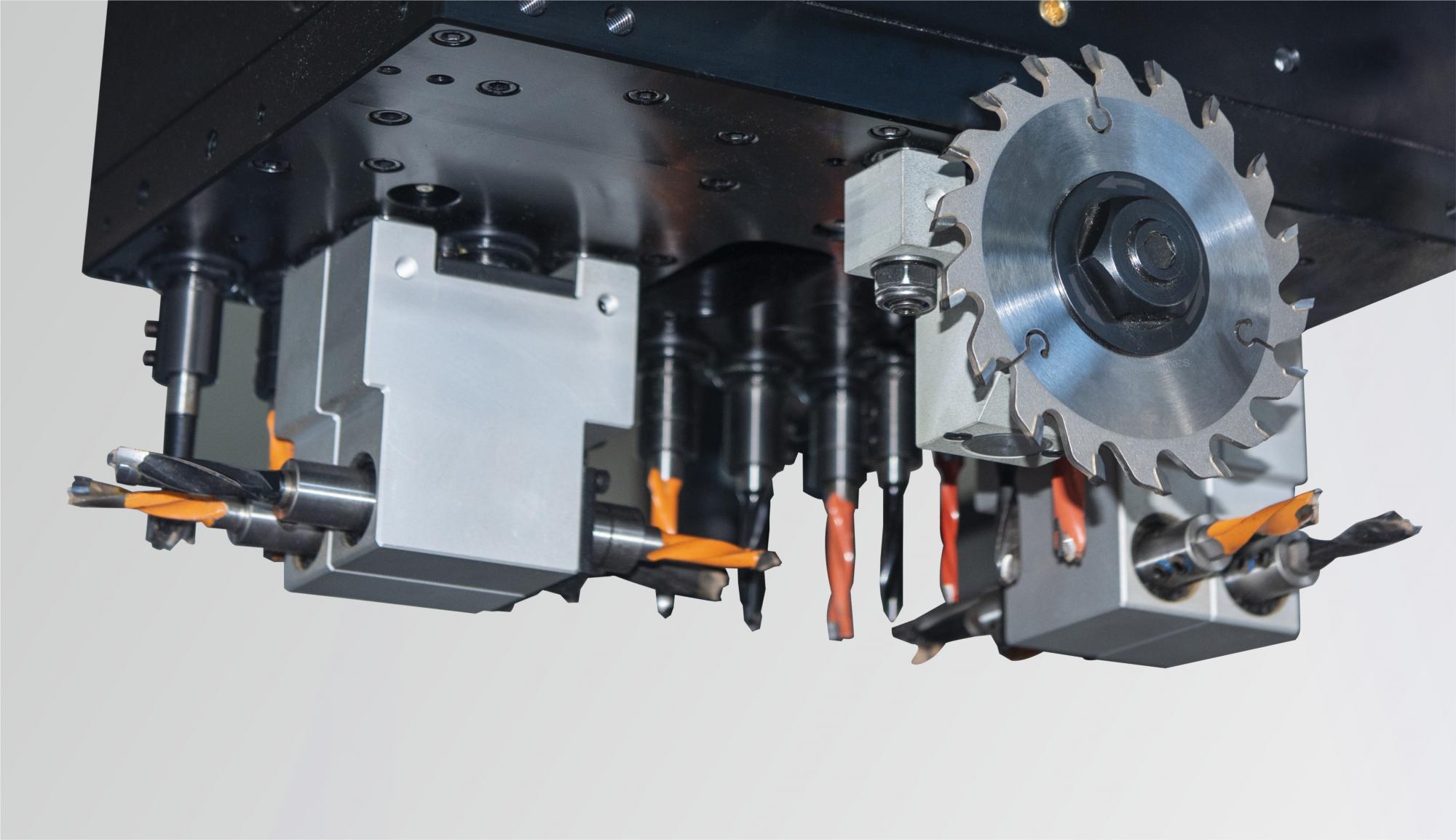

- Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных.
- Верхний фрезерный узел 5.5 кВт с функцией автоматической смена инструмента
- Нижняя сверлильная группа: 9 вертикальных
- Нижний фрезерный узел 3.5 кВт
Конструктивные преимущества
|

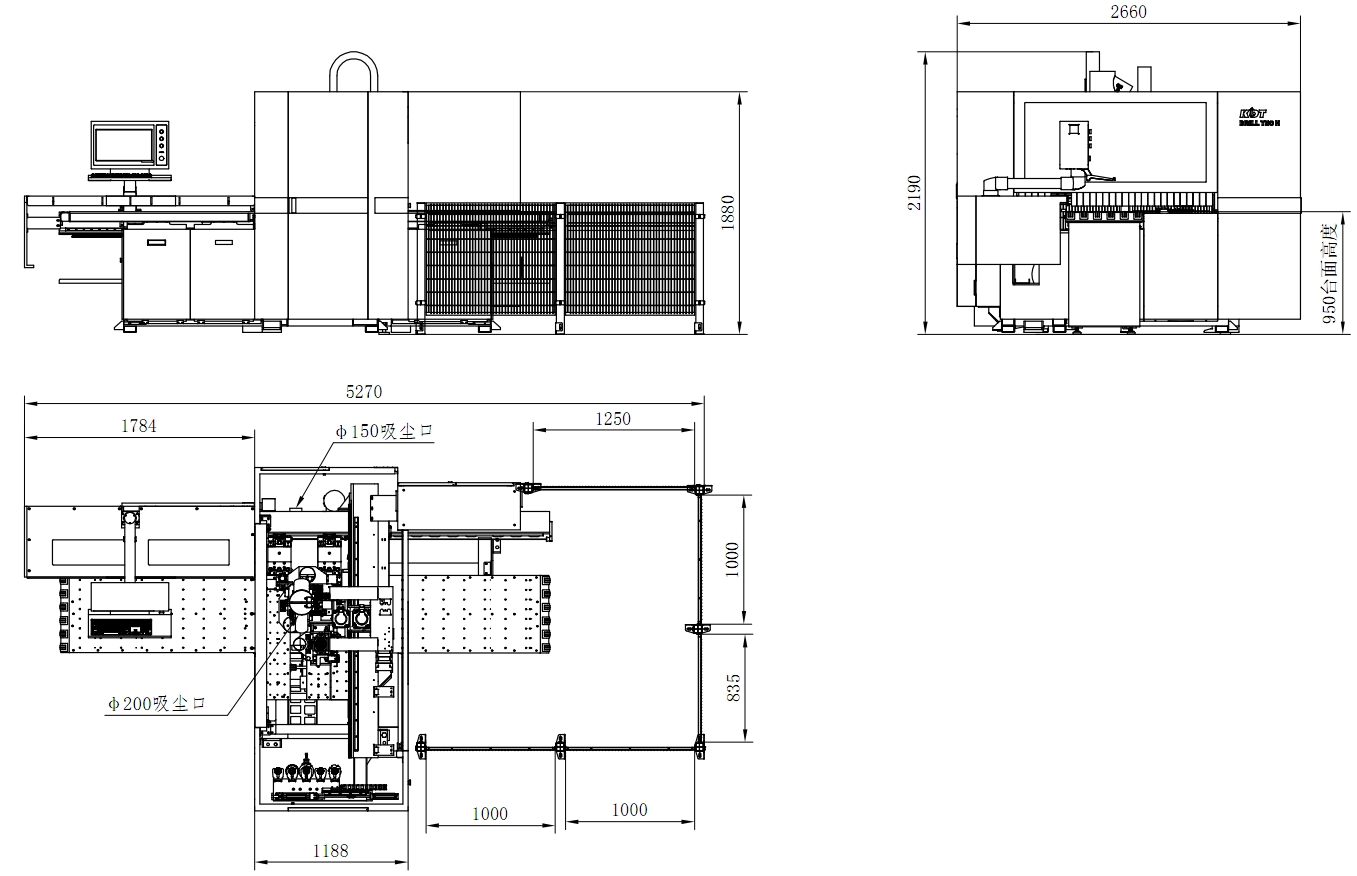

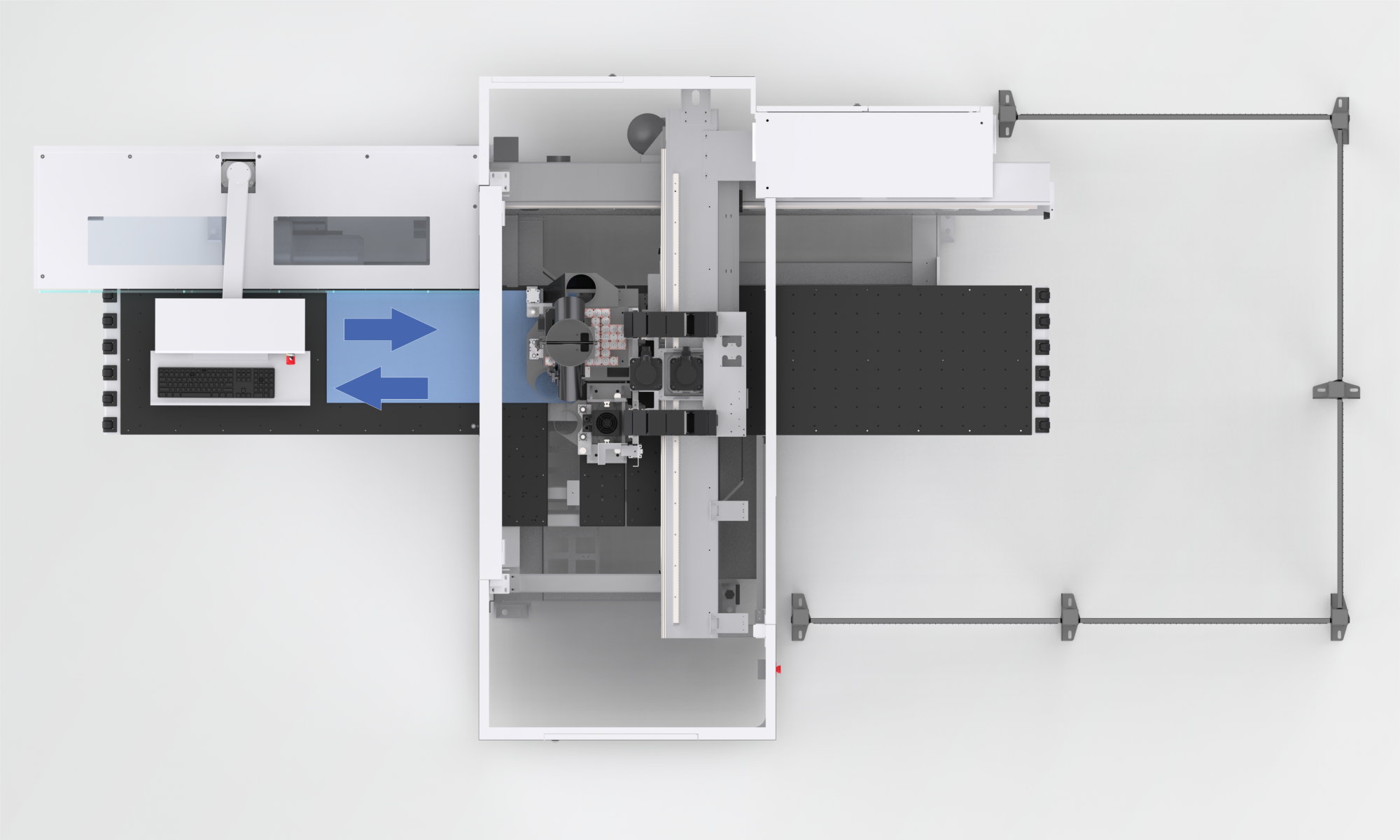

ЭРГОНОМИКА РАБОЧЕГО УЧАСТКА
|
|

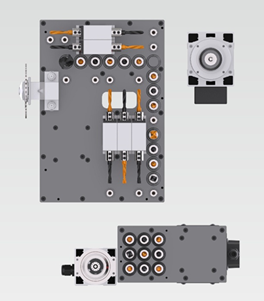

КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа:
Нижняя сверлильная группа:
|
|

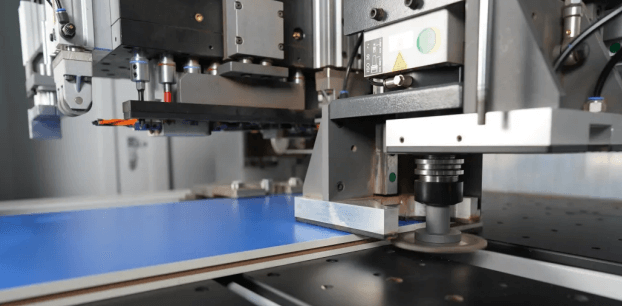

ПАЗОВАЛЬНЫЙ УЗЕЛф120*20*4 мм. |
|

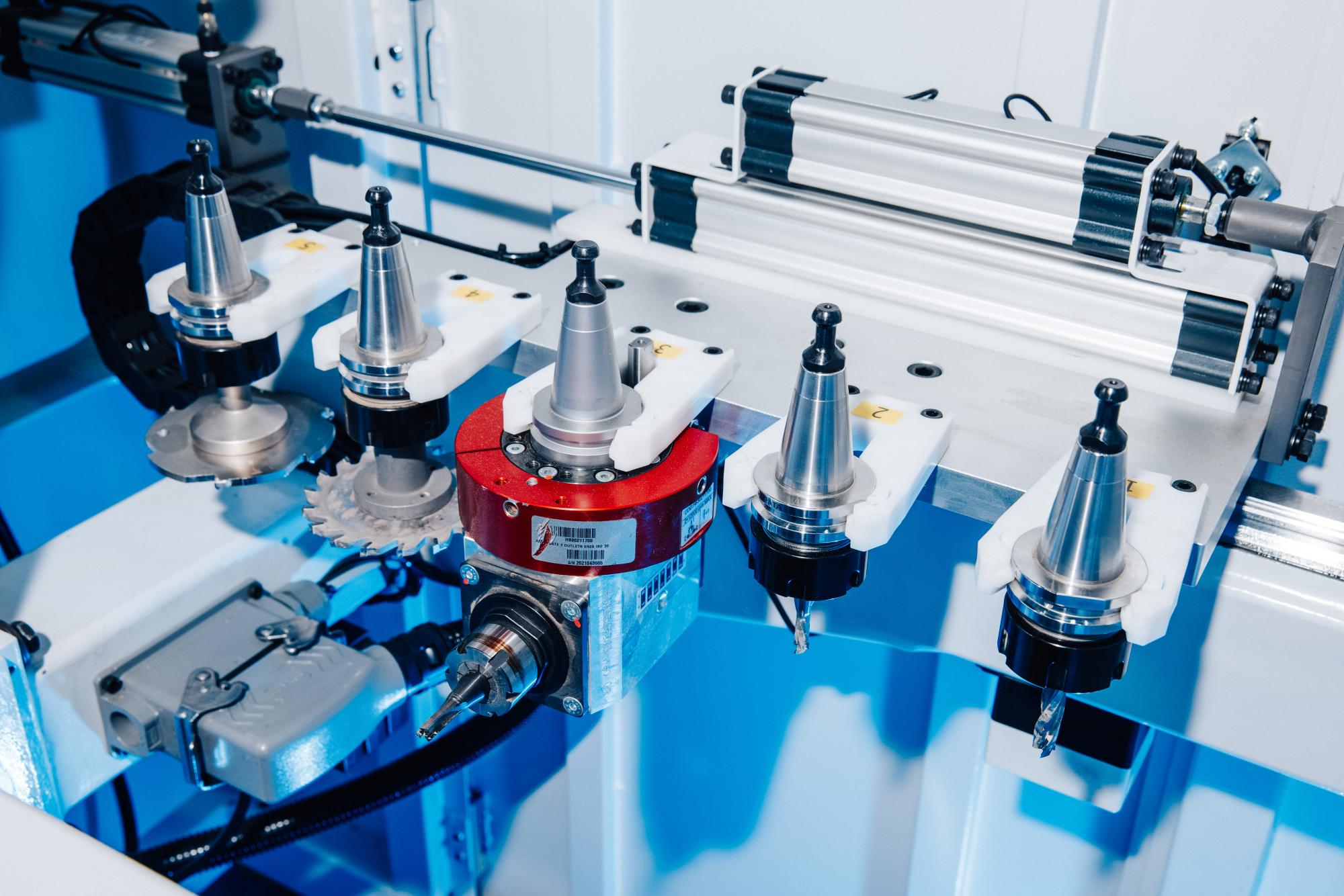

МАГАЗИН СМЕНЫ ИНСТРУМЕНТАМагазин линейного типа на 5 позиций |
|

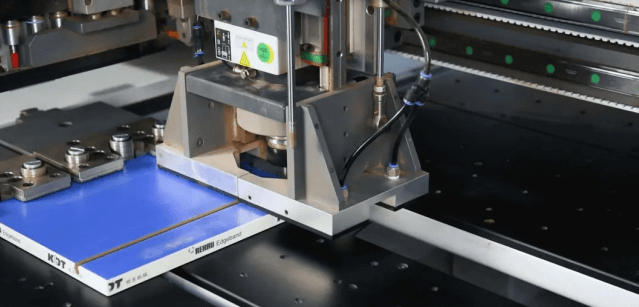

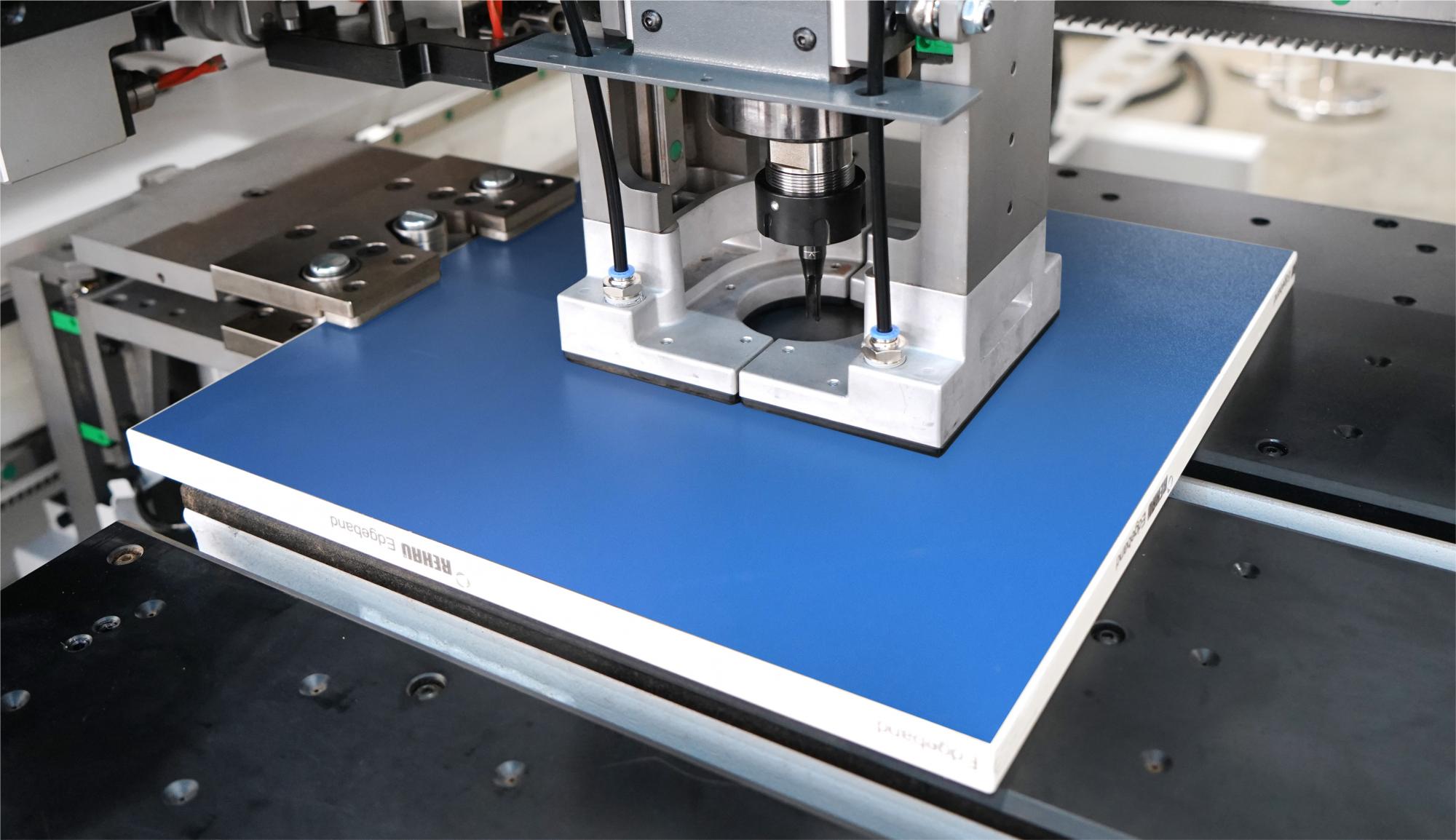

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИДва прижимных элемента позволяет снизить вибрацию при обработке, повышая точность |
|

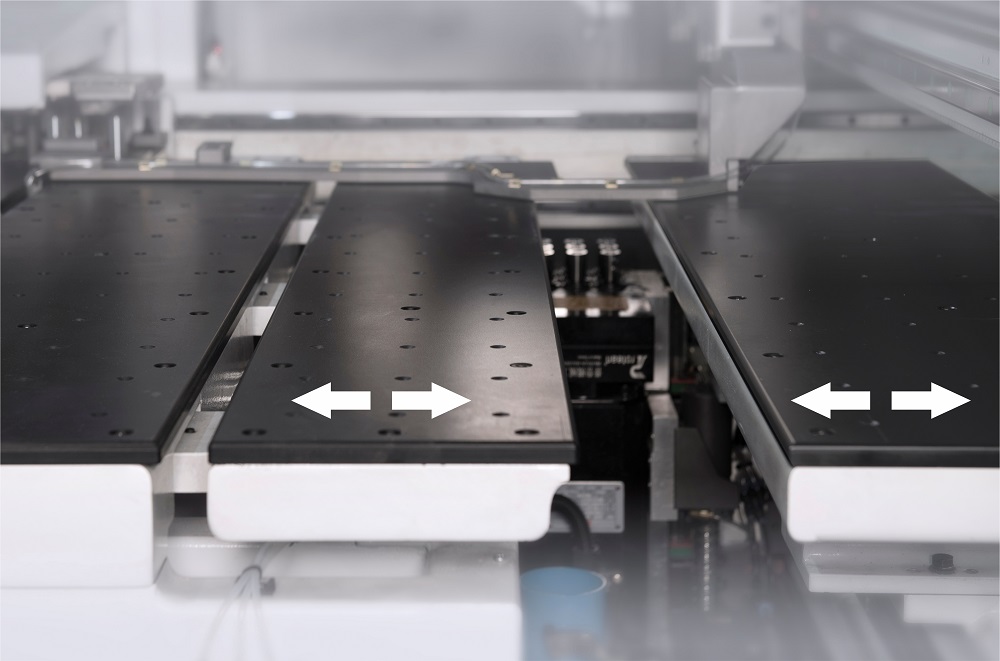

РАБОЧИЙ СТОЛИнтеллектуальная платформа с воздушной подушкой в зоне обработки перемещаются влево/вправо (патент KDT), повышая точность, скорость и качество обработки. |
|

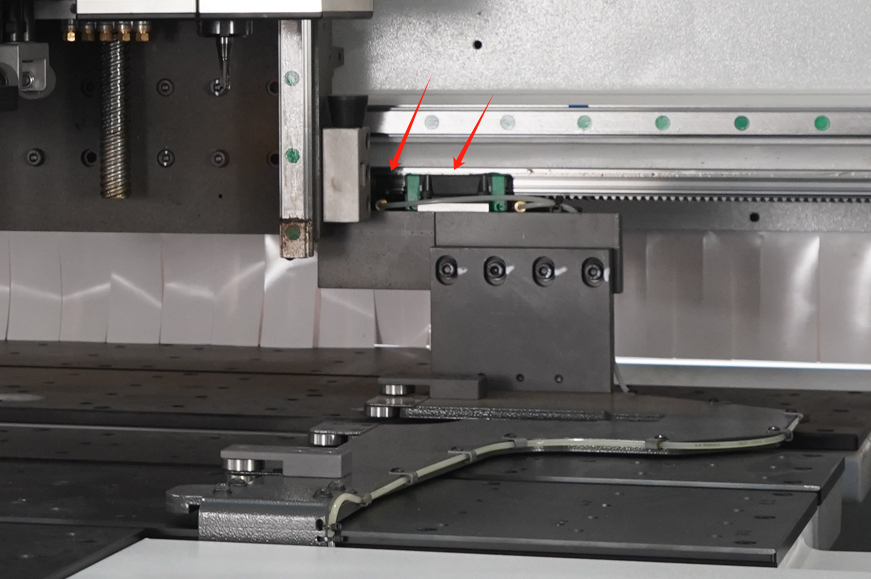

БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор |
|
ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 |
РАЗМЕР ДЕТАЛИ
|
|

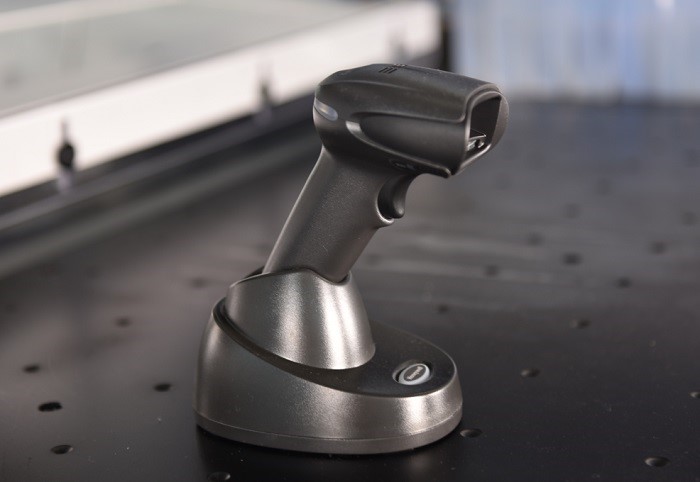

СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
|

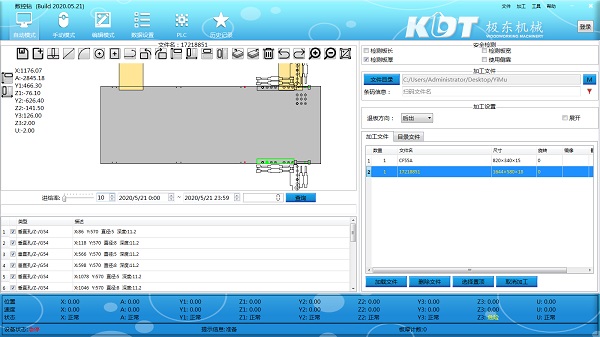

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой "Базис" |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
