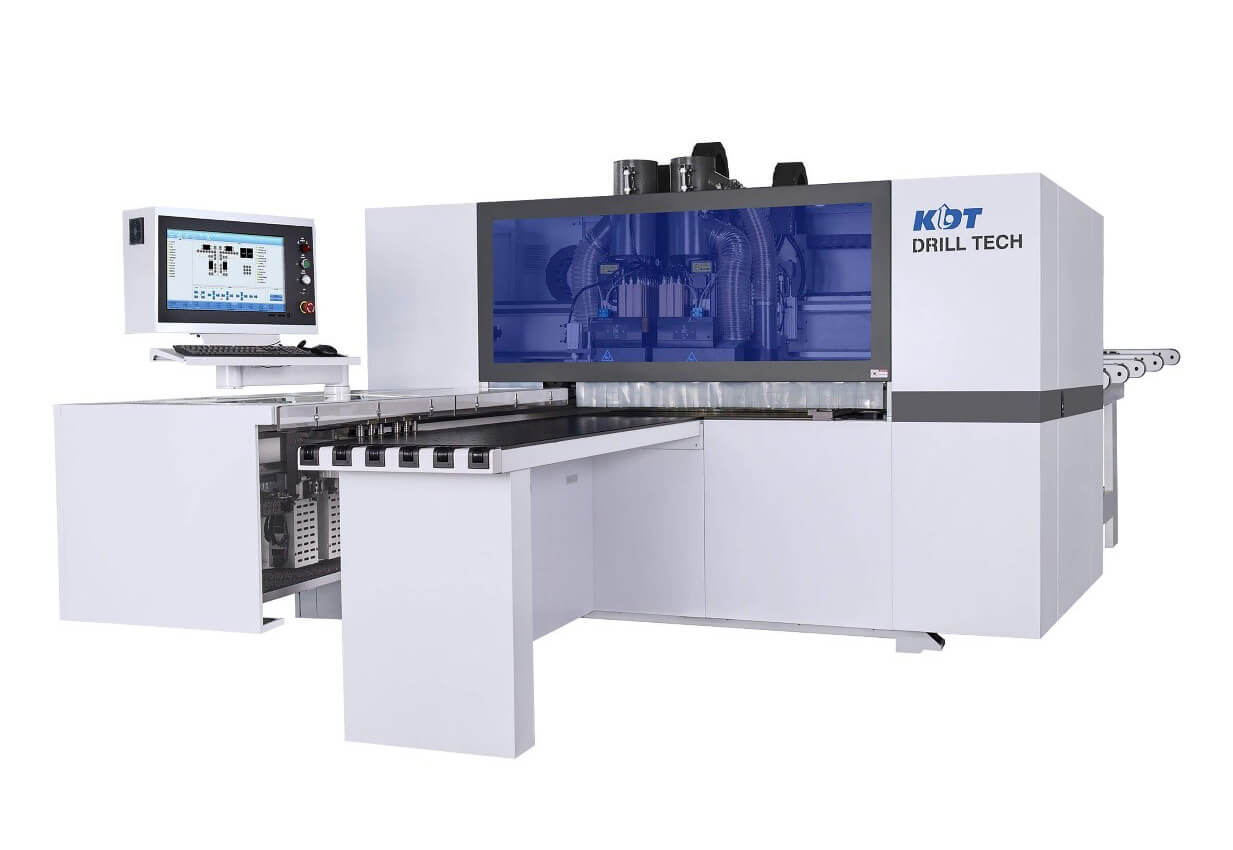

Сверлильно-присадочный центр с ЧПУ KDT KD-612KHS
Модели серии
Особенности модели KD-612KHS
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5 м .
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-

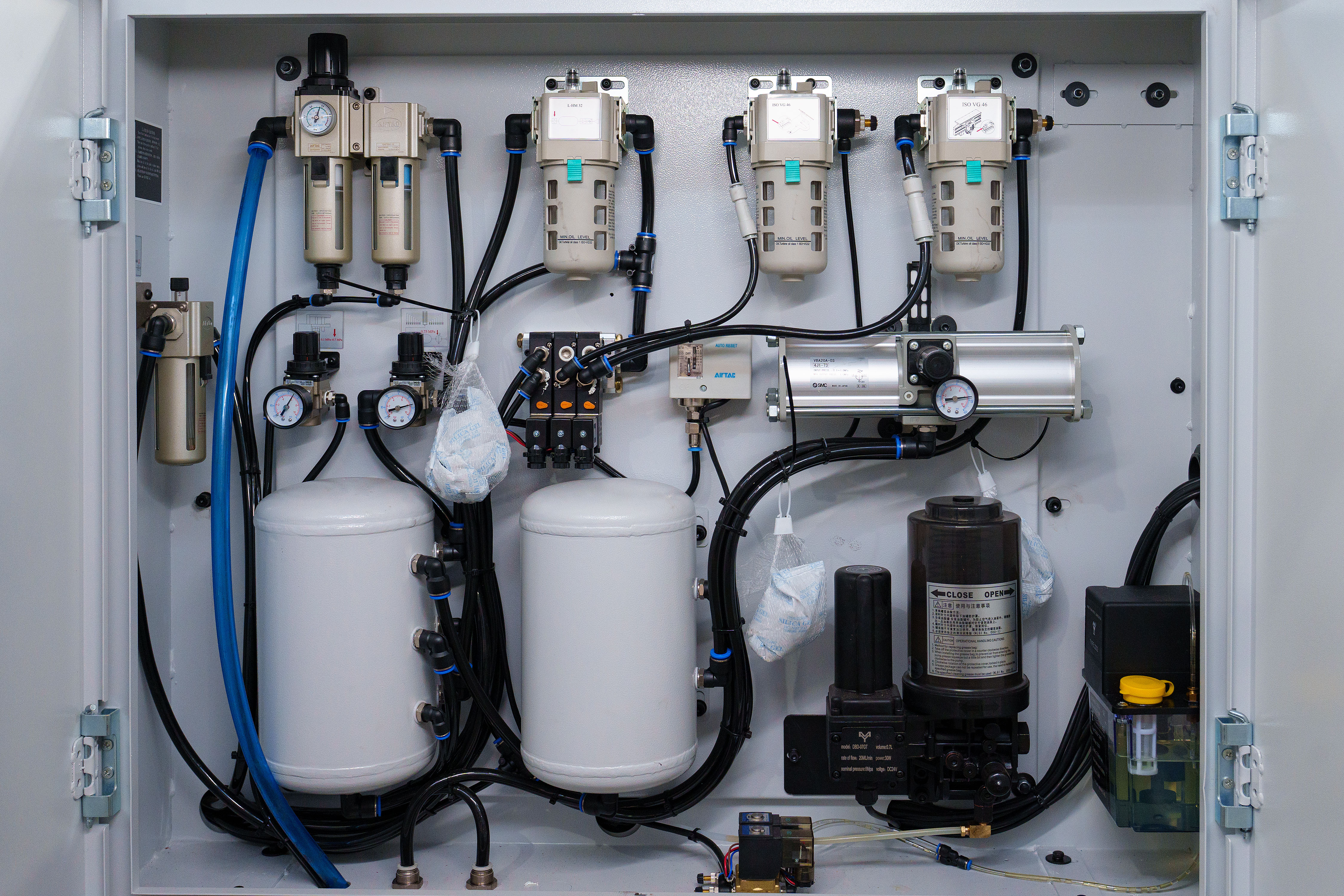

Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Особенности модели KD-612KHS
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5 м .
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-
Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
KD-612KHS
Особенности модели KD-612KHS
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5 м .
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-
Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Компоновка верхней сверлильной группы: 26 – вертикальных, 12 - горизонтальных шпинделей
Компоновка нижней сверлильной группы: 9-вертикальных шпинделей
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт)
Воздушный стол с двойным перемещением: может гибко перемещаться в соответствии с положением отверстия для повышения точности сверления.
Интегрированный конвейер удаления обрезков, стружки, пыли
Конструктивные преимущества
|

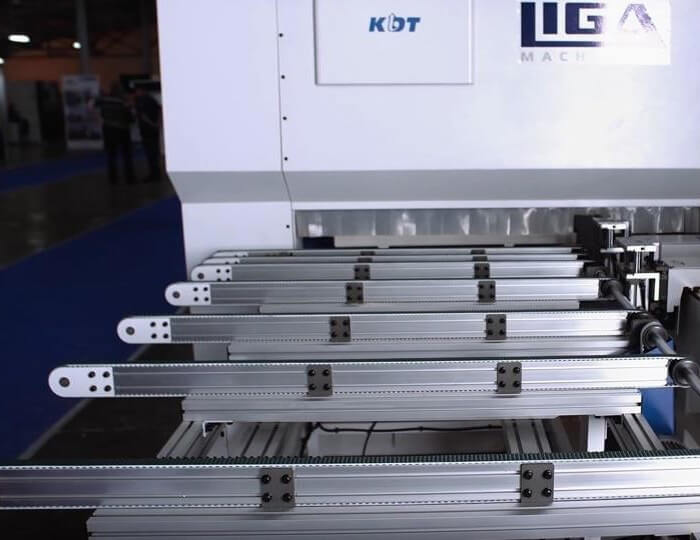

ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону. |
|

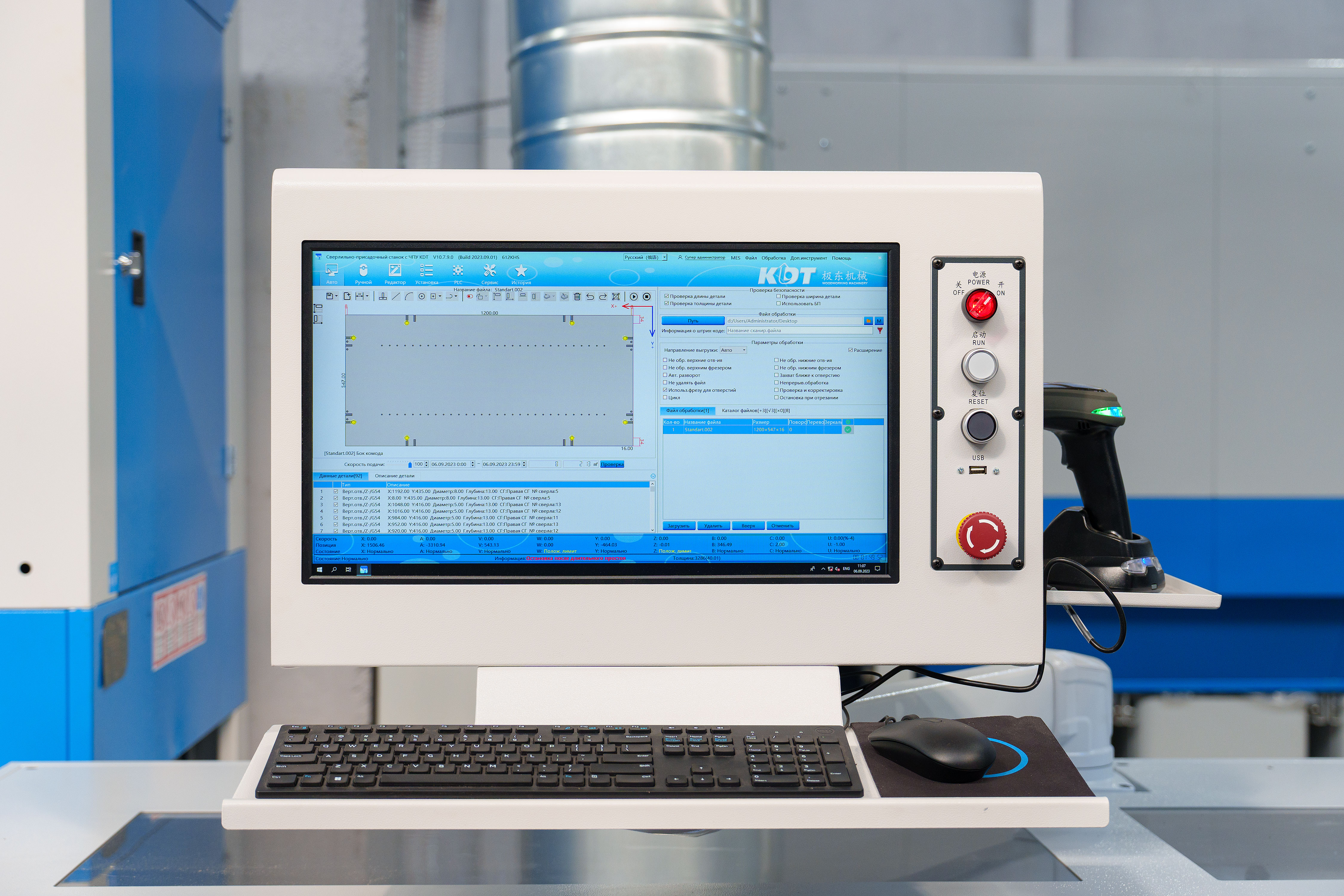

КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
|
|
|

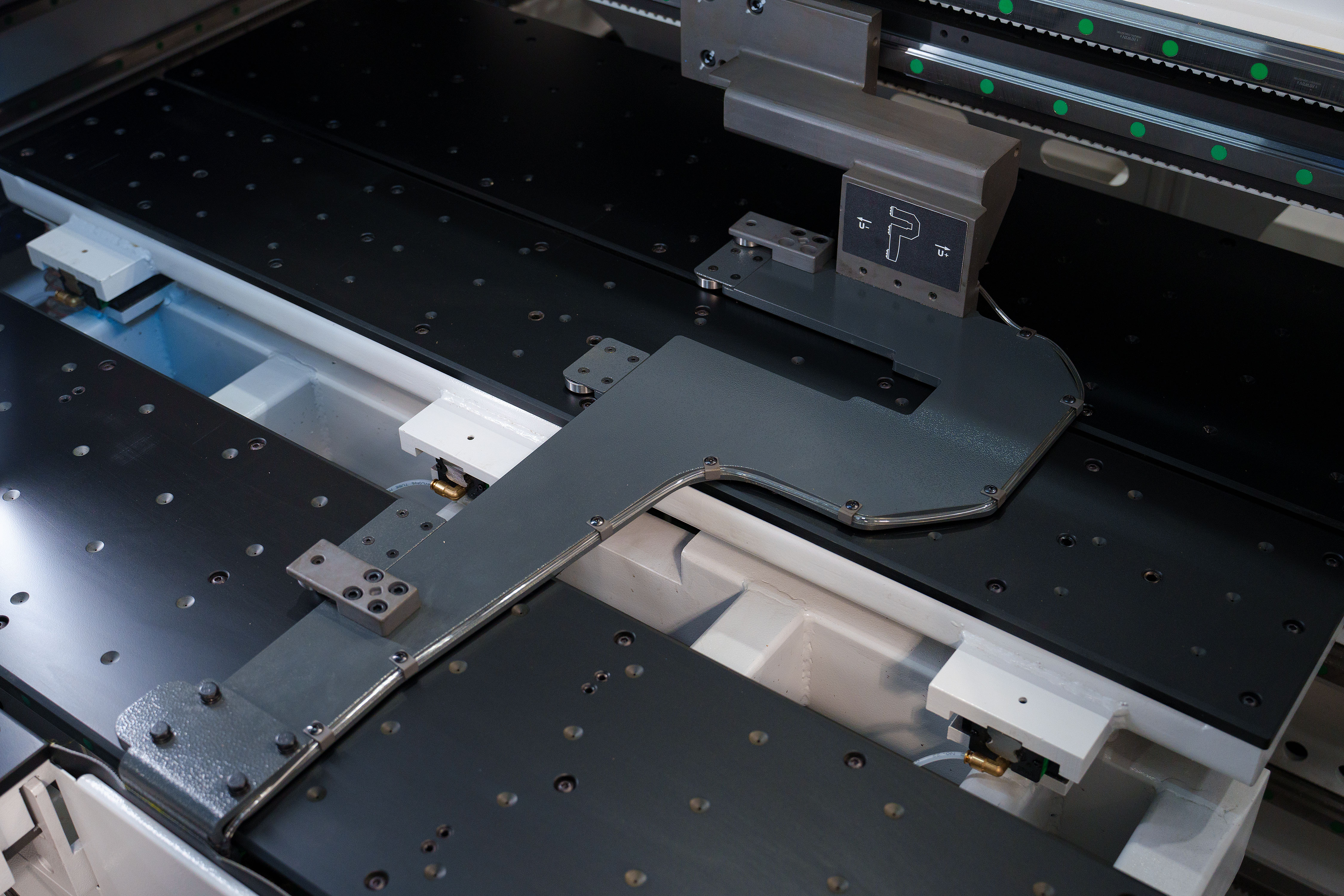

ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|

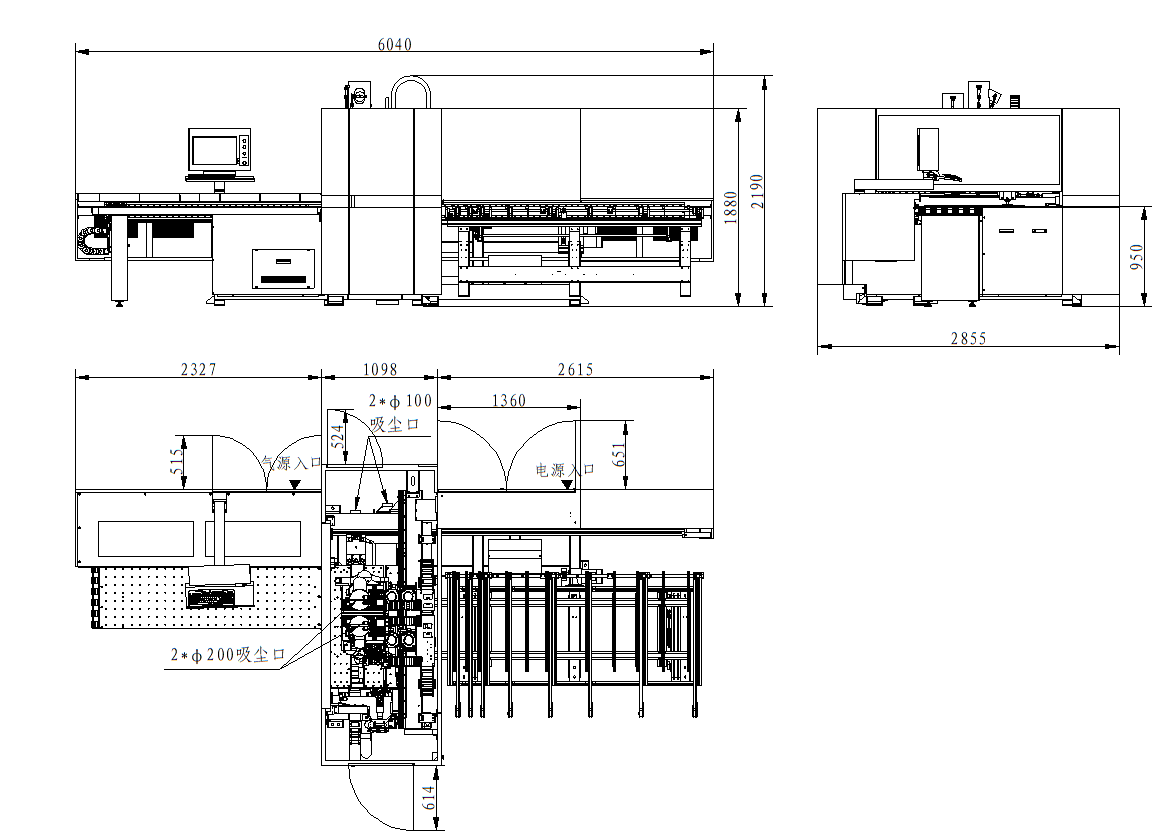

РАЗМЕР ДЕТАЛИ
|
|
ВОЗМОЖНОСТЬ ВЫБРАТЬ ОДИН ИЗ РЕЖИМОВ ДВОЙНОГО ПОЗИЦИОНИРОВАНИЯВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |

|

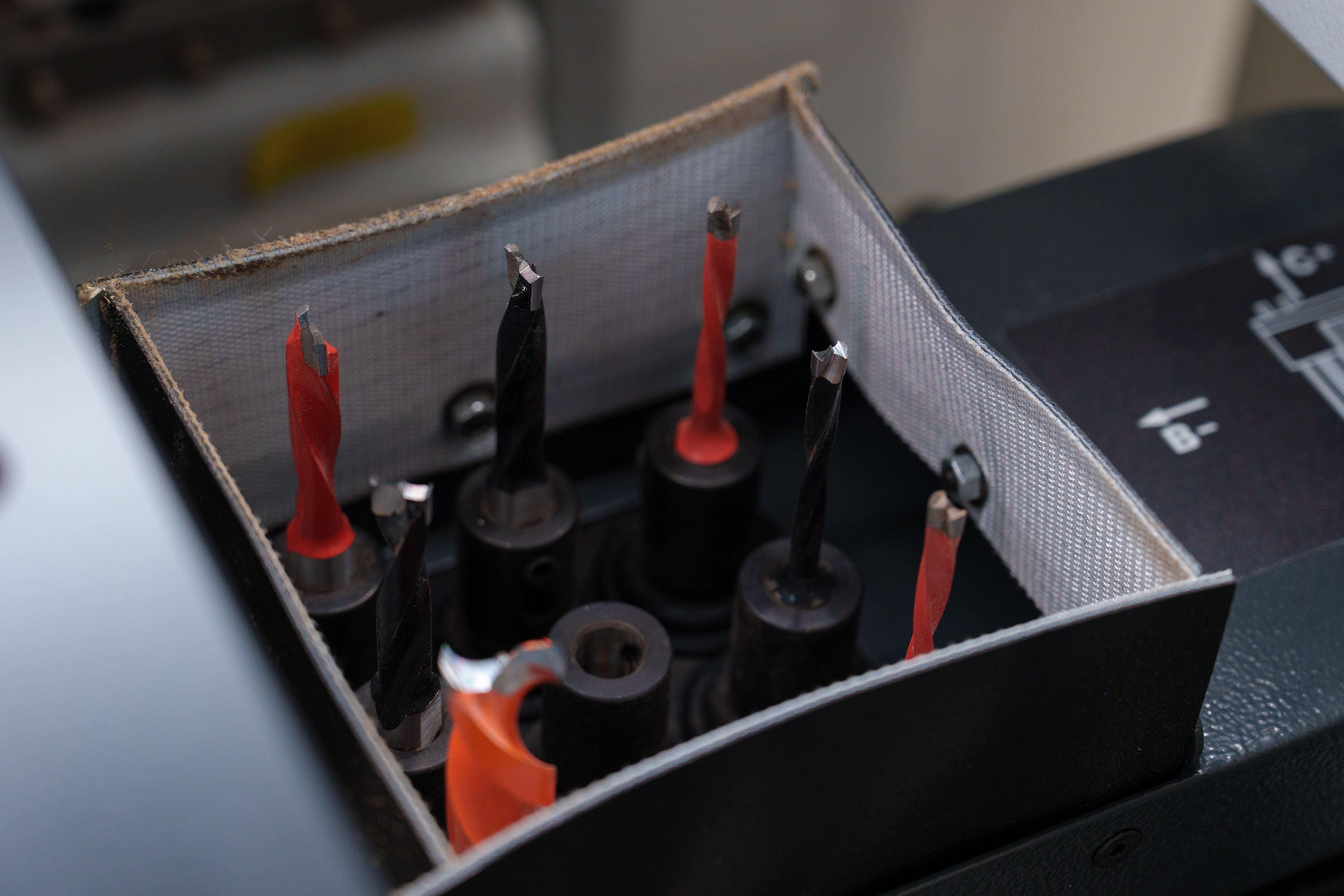

КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППКомпоновка верхней сверлильной группы:
Компоновка нижней сверлильной группы:
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт) |
|
ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел ф120*20*4 мм |
|

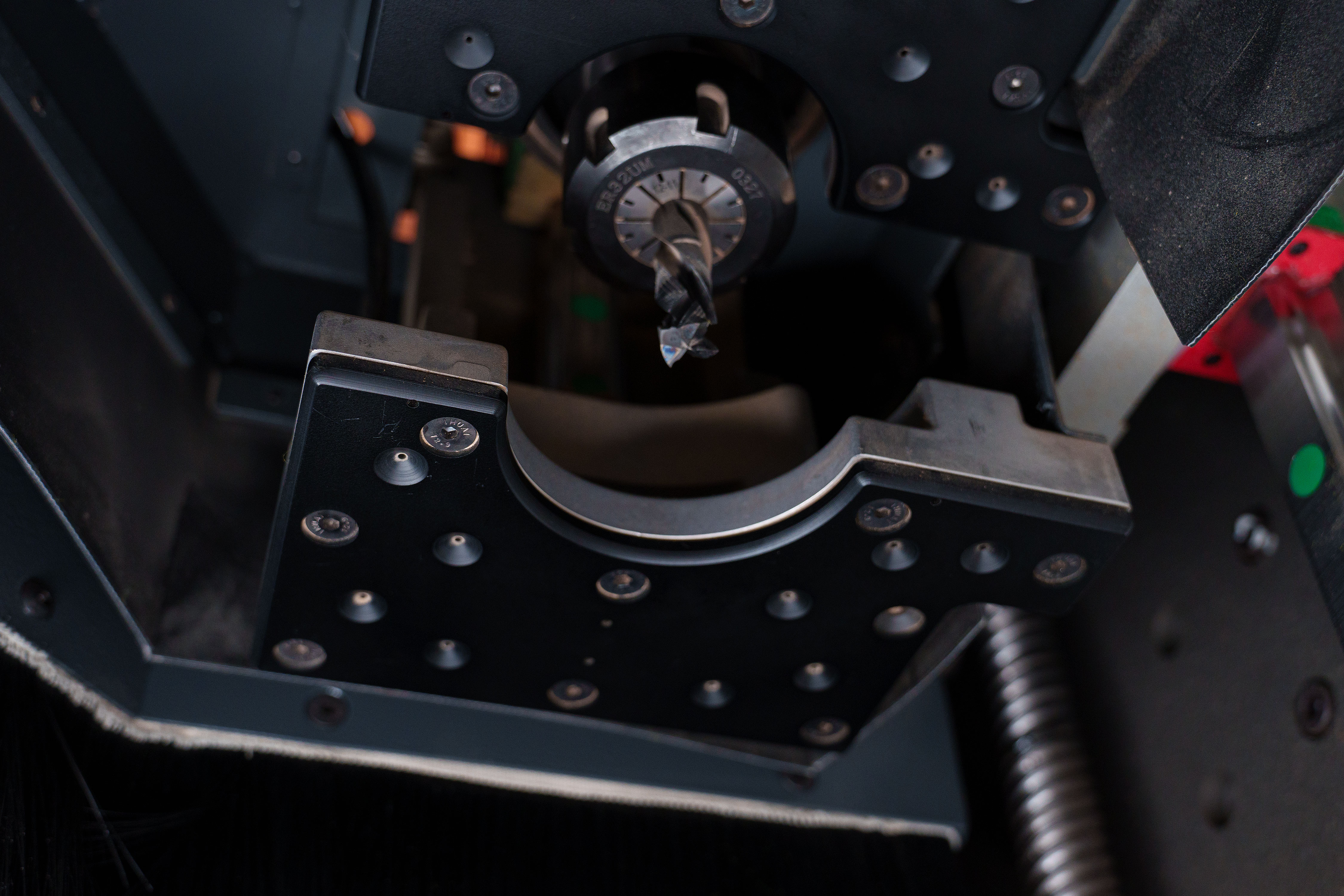

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
|
ИНТЕГРИРОВАННЫЙ КОНВЕЙЕР УДАЛЕНИЯ ОБРЕЗКОВ, СТРУЖКИ, ПЫЛИ
|
|
СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
|
РАБОЧИЙ СТОЛ Рабочий стол оснащен воздушной подушкой. |
|
|
ОБРАБОТКА СТАТИСТИКИ ЗАПИСИОбработка статистики записи: просмотр хода производства в режиме реального времени. |
|
СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"Станок интегрирован с программой «Базис» |
