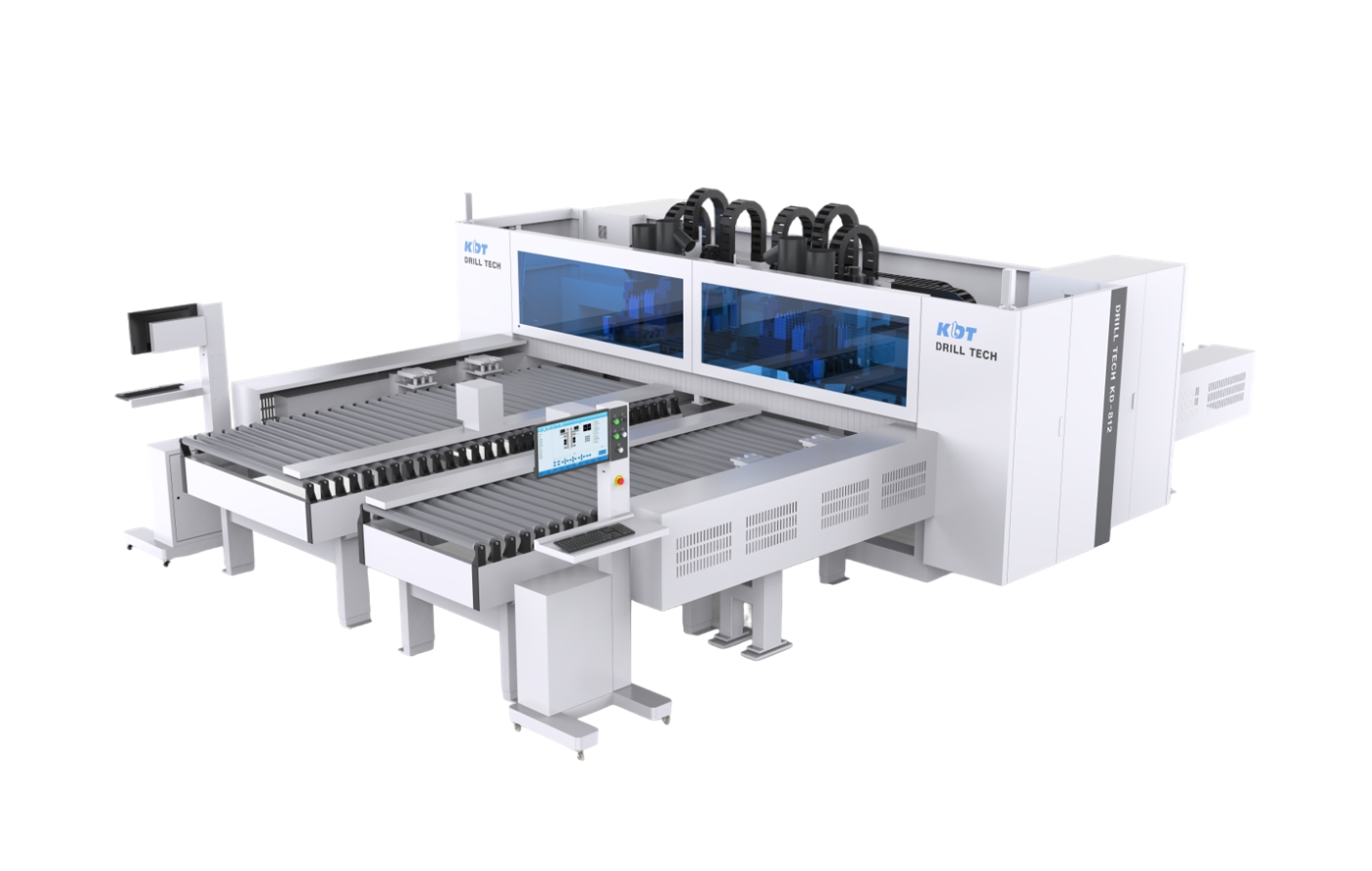

Сверлильно-присадочный центр с ЧПУ KDT KD-812ZA
Особенности модели KD-812ZA
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-
2 магазина на 5 позиций для инструмента и 1 поз. для агрегата
-
2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Особенности модели KD-812ZA
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-
2 магазина на 5 позиций для инструмента и 1 поз. для агрегата
-
2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
KD-812ZA
Особенности модели KD-812ZA
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-
2 магазина на 5 позиций для инструмента и 1 поз. для агрегата
-
2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Технические решения, реализованные в сверлильно-присадочном станке KDT-812ZА, позволяют масштабировать участок сверления, формируя высокоэффективные и технологичные сверлильно-присадочные линии и ячейки.
Производительность сверления до 480 дет./час
Максимальная рабочая ширина:
- Основной рабочий стол: 1220 мм
- Дополнительный рабочий стол: 800 мм
Конструктивные преимущества
|
СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
|
ПОЗИЦИОНИРОВАНИЕАвтоматическое базирование за счет бокового выравнивателя и двух упоров вдоль оси X. |
|
БОКОВОЙ ВЫРАВНИВАТЕЛЬОпределение ширины панели. Умное позиционирование правой рабочей станции. |
|
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя группа:
Нижняя группа:
|
|
МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВВерхние фрезерные узлы оснащены функцией автоматической смены инструмента. На станине установлены линейные магазины смены инструментов на 5 позиций для каждой рабочей зоны. И магазин для 1 агрегата для левой стороны. |
|

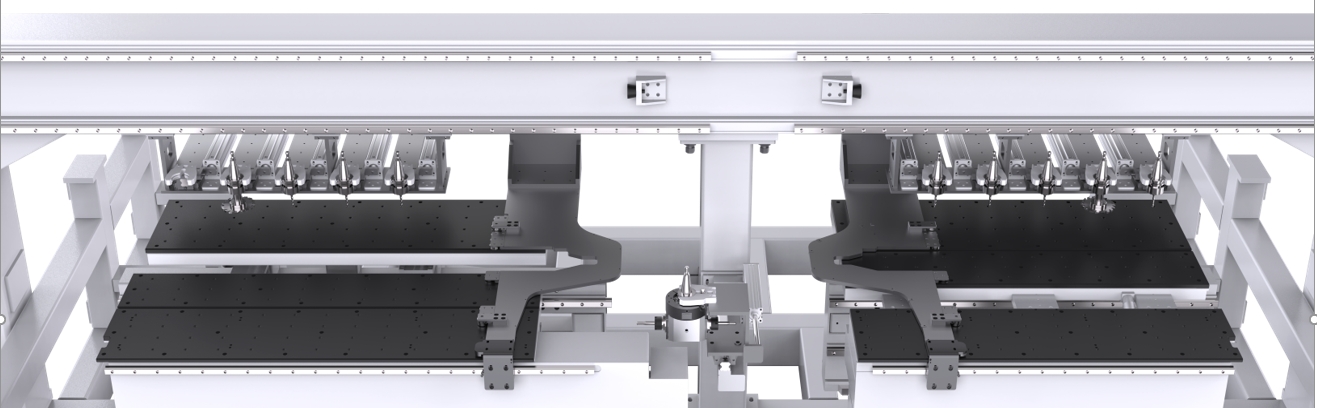

ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 250х50 мм. |
|
РАБОЧИЙ СТОЛРабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки. |
|
СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВИнтеллектуальное устройство визуального распознавания штрих-кода и QR-кода.
|
|
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой «БАЗИС». |
Автоматизация и механизация
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
