Сверлильно-присадочный центр с ЧПУ KDT KD-868E
Модели серии
Особенности модели KD-868E
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-

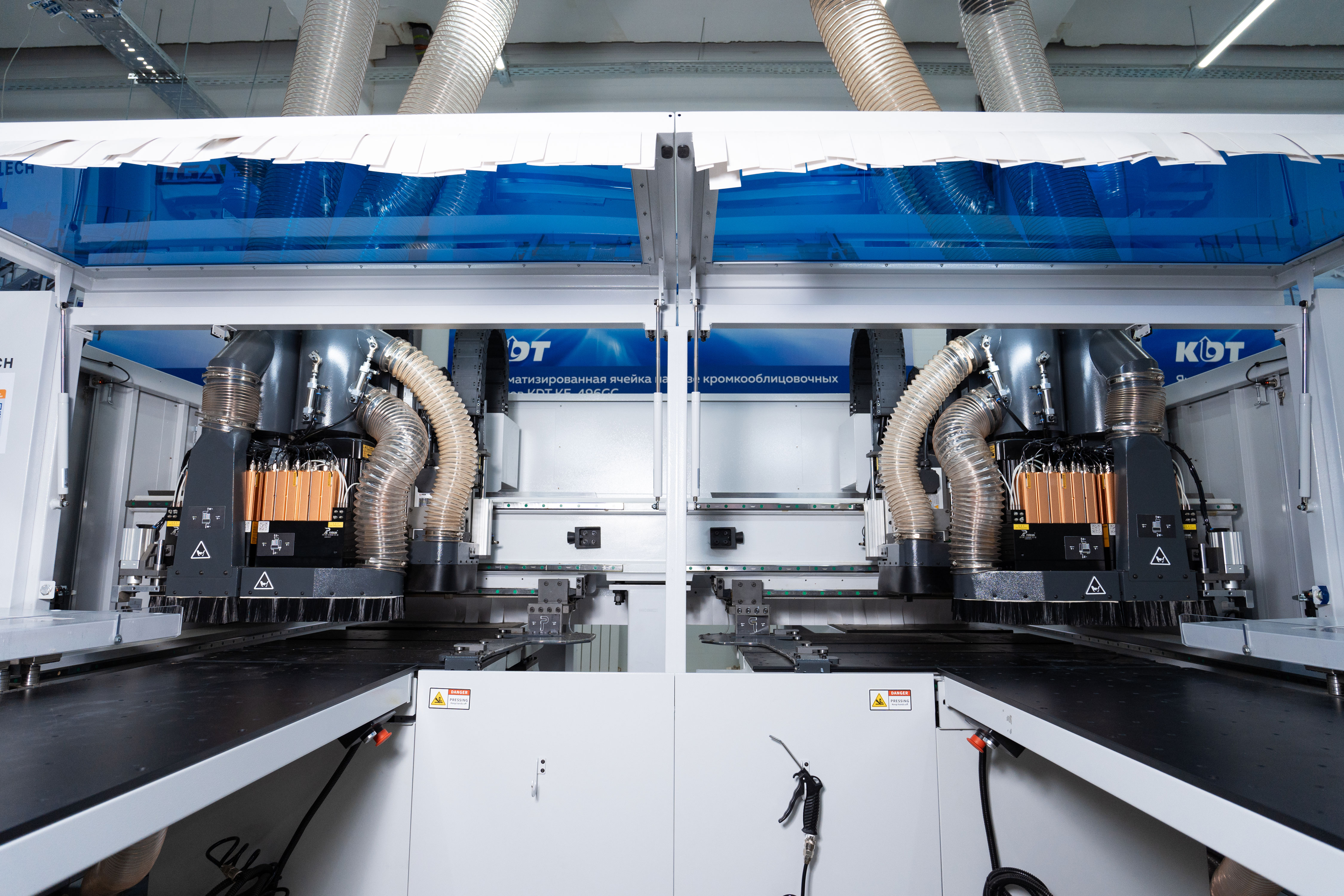

2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Особенности модели KD-868E
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-
2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Связь с ведущим специалистом:
8 800 707 74 77Модель
KD-868E
Особенности модели KD-868E
-
6 Сверлильных групп (106 сверл = 82V + 24H)
-
4 фрезерных узла (Верхние 5,5 кВт + Нижние 3,5 кВт)
-
2 независимые рабочие зоны
-
Одновременная обработка 2-х панелей в рамках одного рабочего цикла
-
Система сканирования штрихкодов на входе
-
Работа с картами присадки из программы «Базис-мебельщик»
-
Чтение форматов файлов MPR, XML, DXF
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.

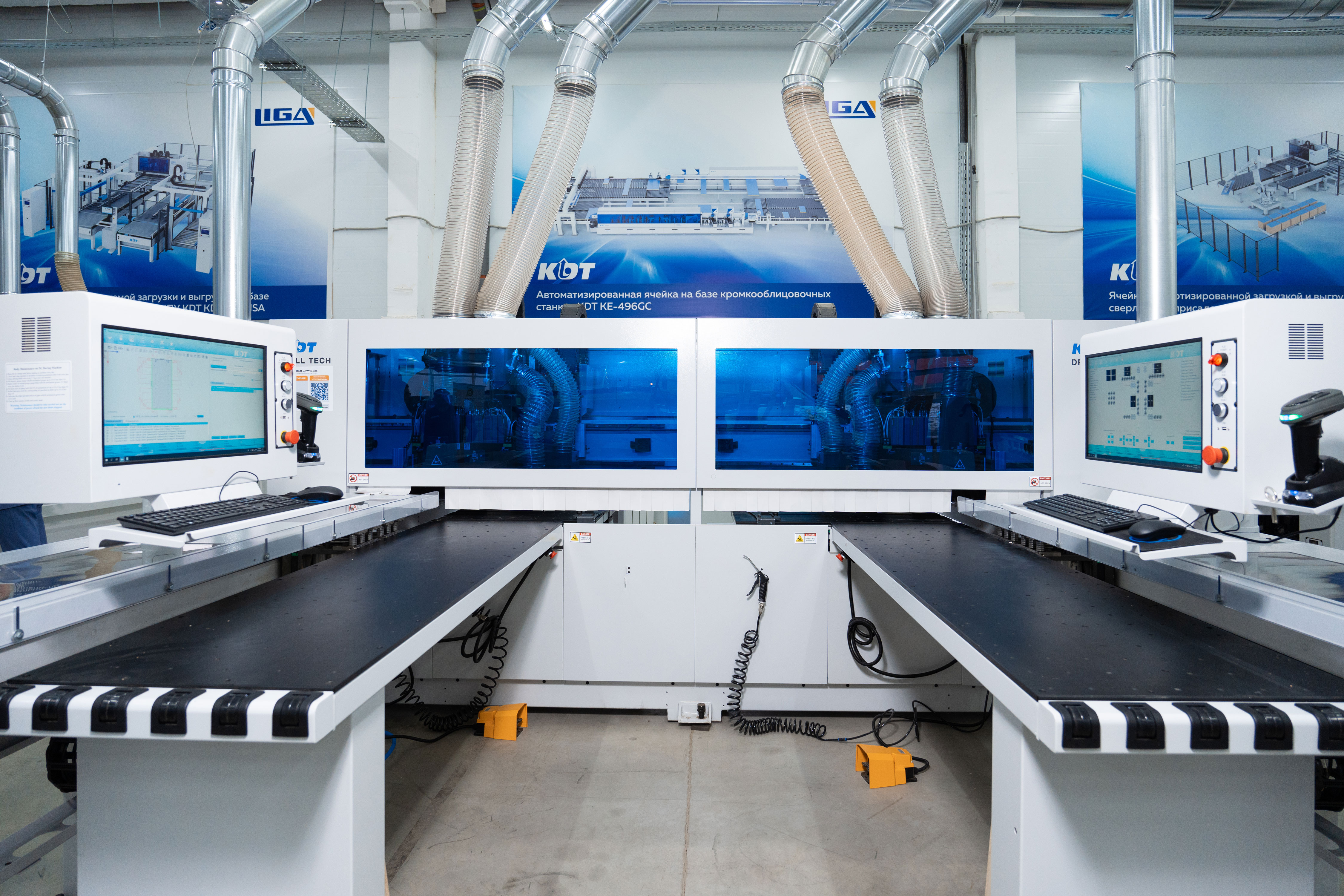

Совмещая два станка на одной раме, модель KD-8686E имеет ряд преимуществ перед двумя отдельными станками:
- Экономия стоимости – 22%
- Экономия площади – 30%
- Экономия рабочей силы – 50%
- Подходит для режима массового производства
Максимальная рабочая ширина:
- Левый рабочий стол: 800 мм
- Правый рабочий стол: 650 мм
- Производительность сверления до 480 дет./час
Конструктивные преимущества
|
СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации. |
|
ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
|
БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы. |
|
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя группа:
Нижняя группа:
|
|

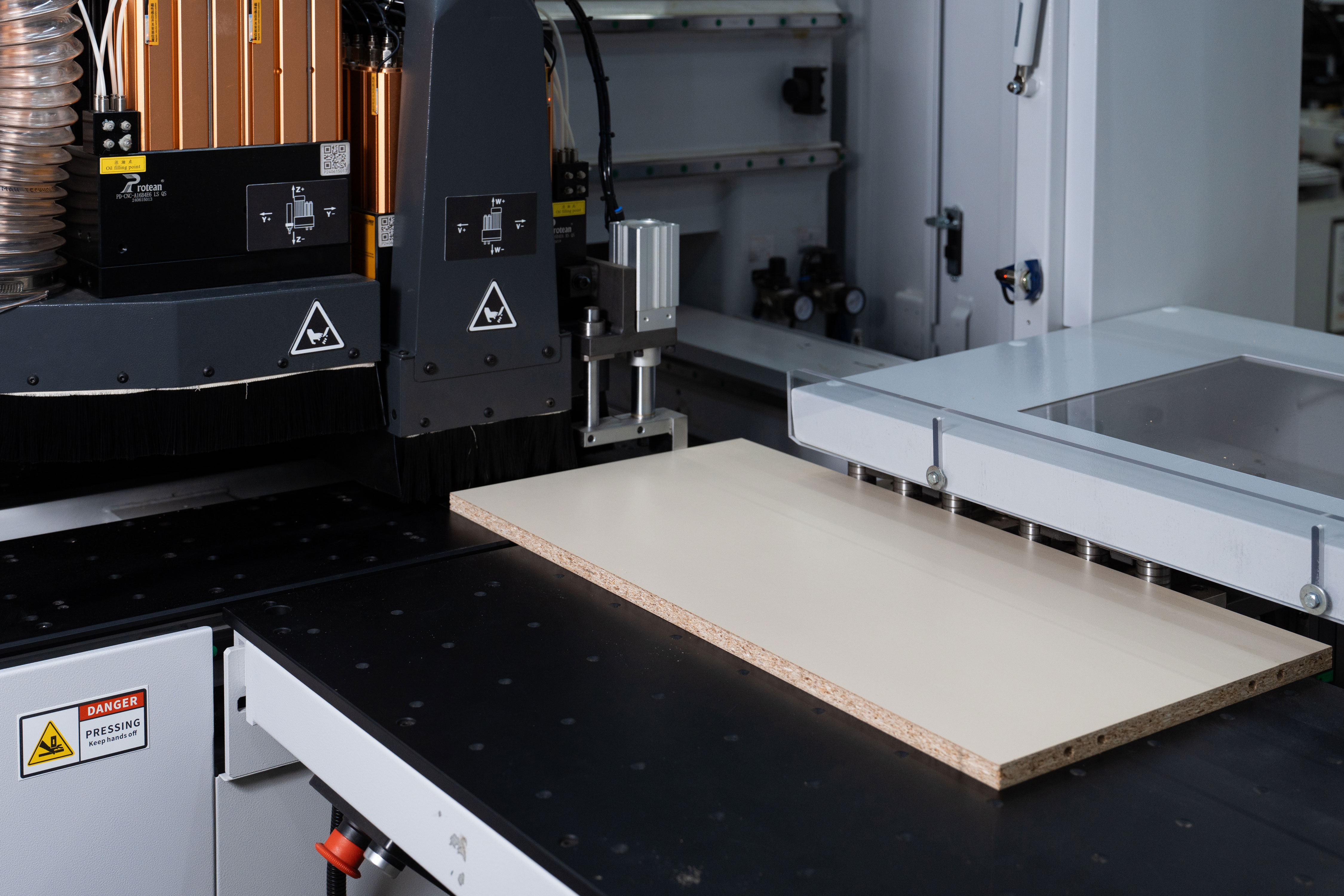

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
|

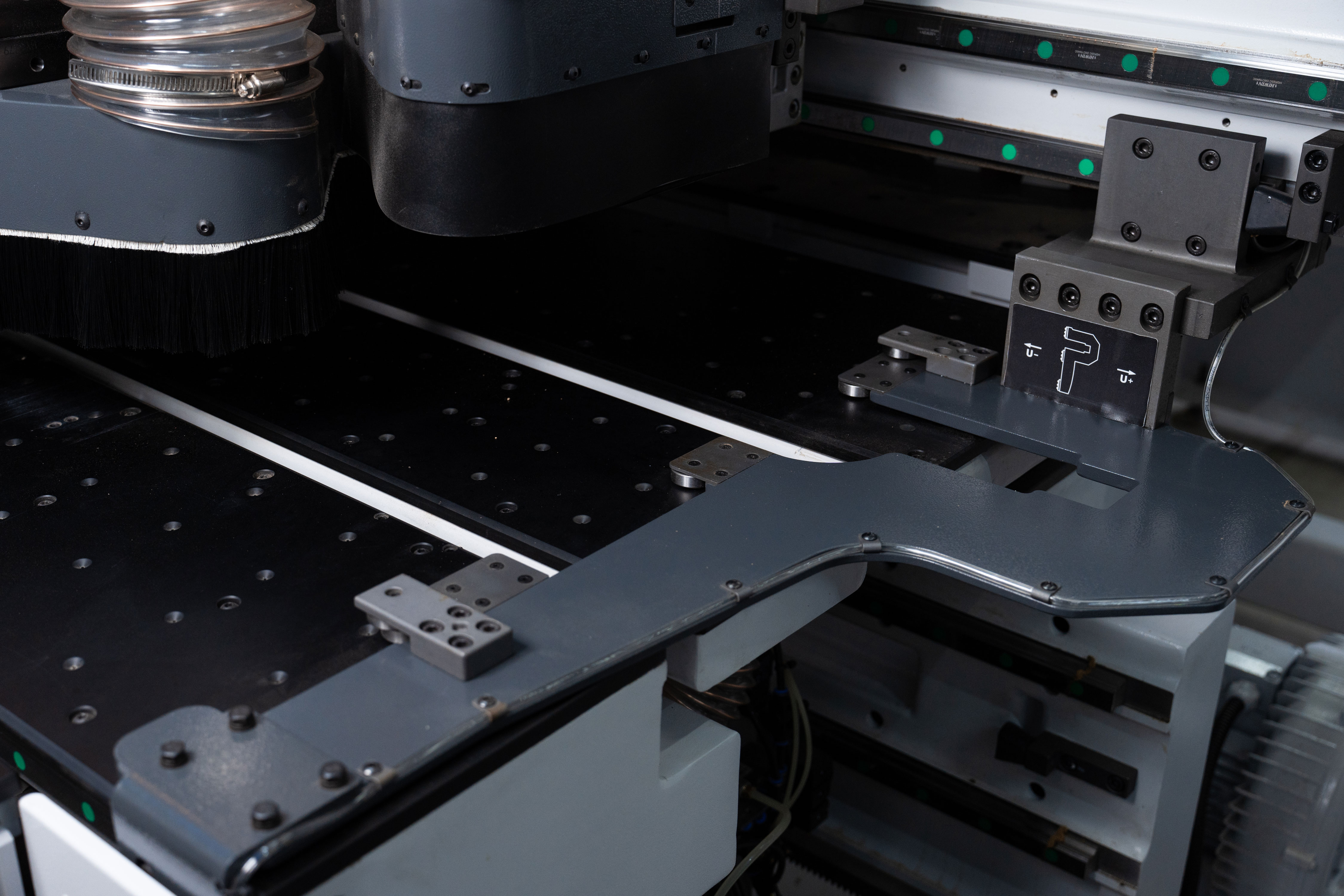

ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 75х35 мм. |
|
РАБОЧИЙ СТОЛРабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки. |
|
СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов и QR-кодов входит в базовое оснащение станка.
|
|

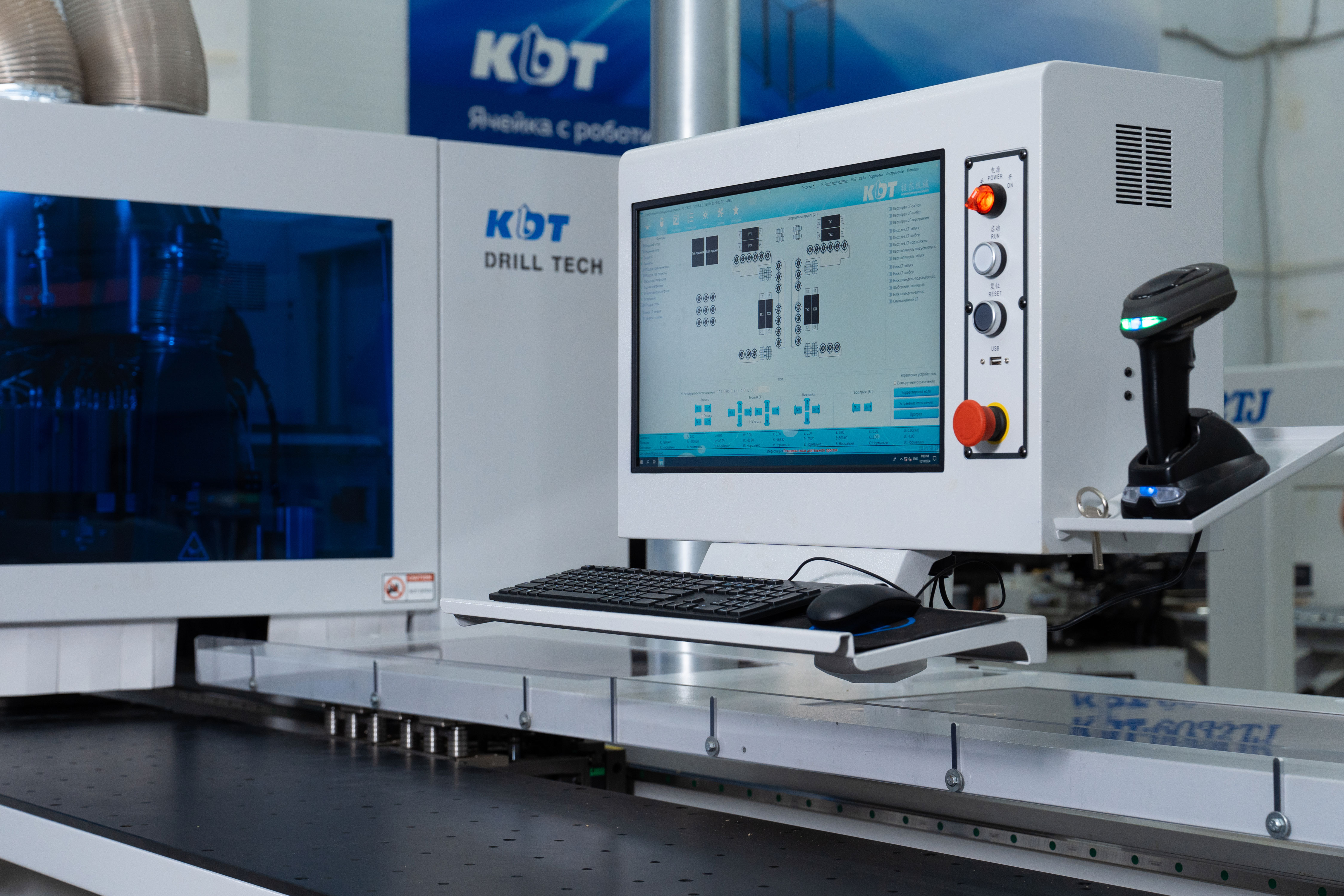

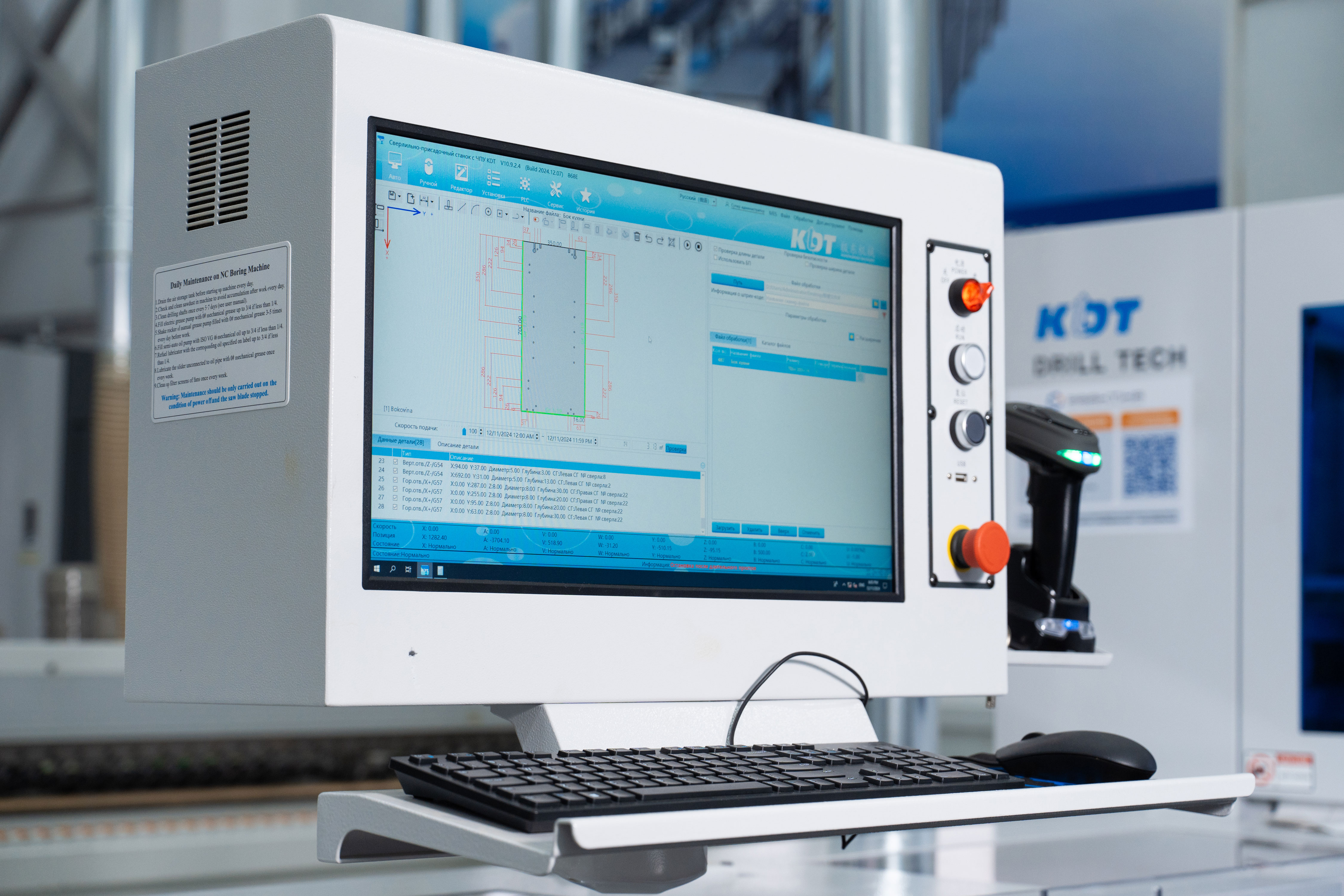

СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки. |
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой «БАЗИС». |
Автоматизация и механизация
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
