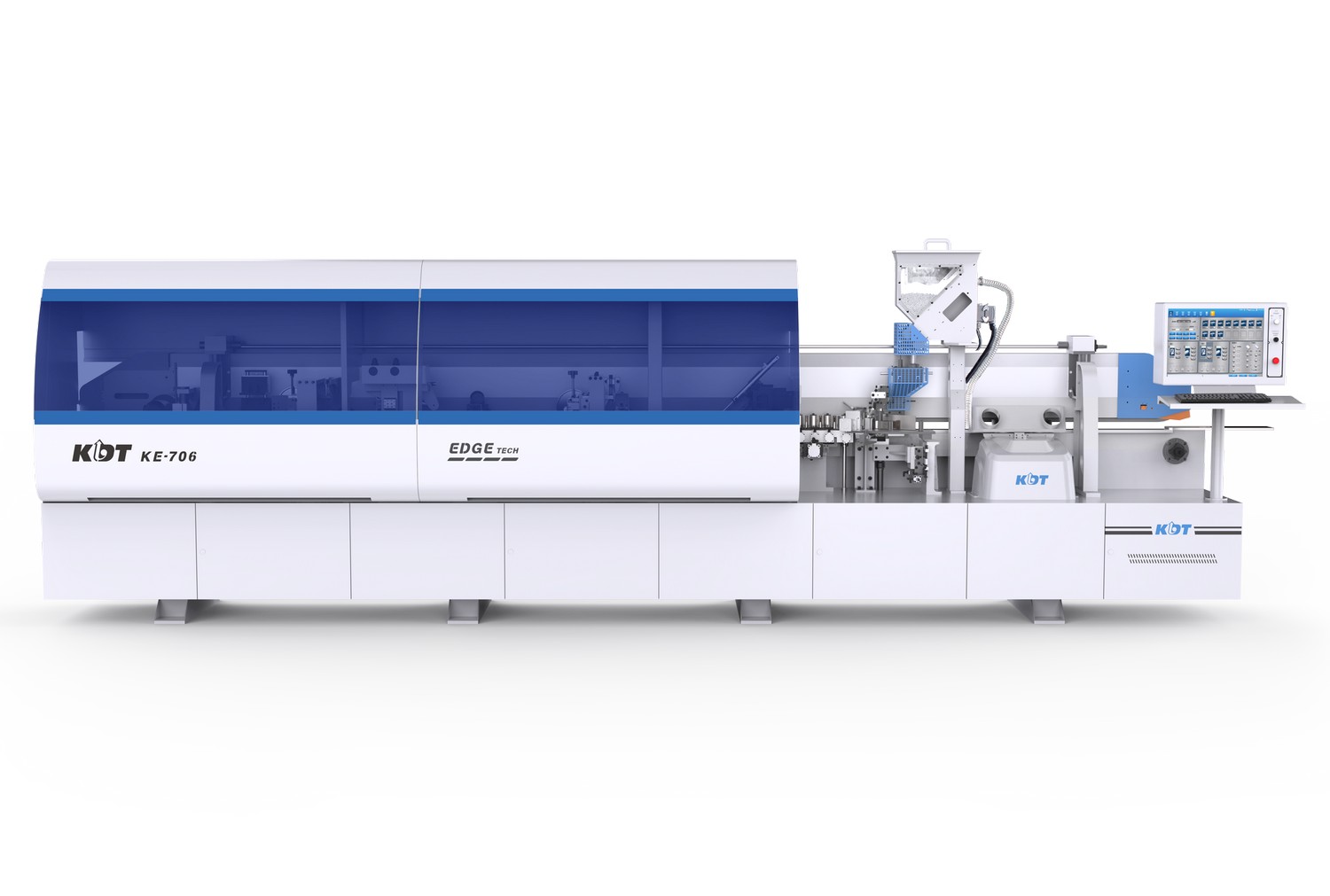

Автоматический кромкооблицовочный станок KDT KE-706BT

Модели серии

Особенности модели KDT KE-706BT

Скорость подачи: 15-24 м/мин;
СЕРВОперенастройка с ПУ на любую кромку;
Верхняя клеевая ванна;
Прифуговка,

Подробнее

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Модели серии

Особенности модели KDT KE-706BT

Скорость подачи: 15-24 м/мин;
СЕРВОперенастройка с ПУ на любую кромку;
Верхняя клеевая ванна;
Прифуговка,

Подробнее

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

KDT KE-706BT

KE-706

Есть прифуговка Есть пазовальный узел

KDT KE-706GBSUT

KDT KE-706BHT

Модель

KDT KE-706BT

Особенности модели KDT KE-706BT

Скорость подачи: 15-24 м/мин;
СЕРВОперенастройка с ПУ на любую кромку;
Верхняя клеевая ванна;
Прифуговка,

Подробнее

Описание
Технические характеристики

Кромкооблицовочный станок KDT KE-706BT предназначен для точного, высокоскоростного облицовывания прямолинейных кромок заготовок как для производств, работающих по индивидуальным заказам, так и в крупносерийном формате с возможностью быстрой перенастройкой узлов на разную толщину кромки с пульта управления, а также быстрого перехода между несколькими типа клея и минимизацией затрачиваемого времени на обслуживание клеенаносящих систем, в том числе при работе с PUR-клеями.

Схема обработки

Прифуговка
Клеевой узел
Торцовка
Снятие свесов
Обкатка углов
Радиусная цикля
Клеевая цикля
Полировка

Отличительные особенности

Скорость подачи: 15-24 м/мин;
CЕРВОперенастройка на разную толщину кромки с пульта управления;
Тонкая настройка агрегатов с ПУ станка с шагом 0,01 мм благодаря сервоприводам;
Одномоторный узел раунд для оптимального функционала;
Надежные и проверенные сервоприводы компании Delta (Тайвань);
Продукция компании Delta широко представлена в России;
Прижимная балка с V-образным ремнем благодаря увеличенному пятну контакта с поверхностью заготовки, гарантирует ее точное позиционирование на всех этапах обработки кромки и позволяет работать с «деликатными» поверхностями;
Двухмоторный узел раунд работает на скорости станка 20 м/мин;
Узел радиусной цикли оснащен мультирадиусным инструментом для достижения максимального качества обработки кромки;
Верхняя быстросменная клеевая ванна, подходит как для ЭВА, так и для ПУР клея;
Управление обрабатывающими агрегатами по путевым точкам и энкодеру;
Лампа нагрева торца заготовки;
На станке установлены два узла нанесения технологических жидкостей: o разделительной и очищающей;
Механизм подъема/опускания прижимной траверсы с электроприводом для быстрой настройки на необходимую толщину заготовки;
Автоматические системы смазки цепи транспортера и направляющих узла торцовки;
Программирование технологических перерывов нагрева клеевой ванны;
Индивидуальный частотный преобразователь для каждого рабочего узла;
Освещение в защитной кабине;
Для безопасности станок оборудован электронной системой блокировки двери кабины.

Конструктивные преимущества

	СТАНИНА Станина кромкооблицовочного станка KDT KE-706BT представляет из себя цельносварную конструкцию в виде короба с ребрами жесткости и гарантированной точностью сборки всего станка с высокой ресурсоемкостью конструкции в течении длительного срока эксплуатации. каждый элемент выполнен из толстостенного листа металла; раскрой листов металла осуществляется на станках лазерной резки с ЧПУ; высокоточная сварка осуществляется роботизированными комплексами; отжиг в специальной печи для снятия внутренних напряжений; сверлильно-фрезерная обработка на тяжелых портальных обрабатывающих центрах за одну установку.
	ДВА УЗЛА НАНЕСЕНИЯ ТЕХНОЛОГИЧЕСКИХ ЖИДКОСТЕЙ На верхнюю и нижнюю пласти заготовки для качественного удаления остатков клея и стружки. - разделительная перед прифуговкой, - очистительная перед полировкой особенно необходимы для работы с ПУРом; для каждой пласти заготовки свои форсунки и емкости для жидкостей; на каждой форсунке настройка напора и количества распыляемой жидкости; все емкости удобно расположены на станине станка в специальных креплениях; включение/выключение узла с ПУ станка.
	УПРАВЛЕНИЕ СТАНКОМ Управление станком осуществляется с помощью сенсорного пульта управления. автоматическая перенастройка агрегатов на разные толщины кромки; отдельная программа для каждой кромки; 12 программ на главном экране; диагональ 21,5 дюймов; промышленный компьютер на базе Windows; независимое управление каждым агрегатом; интерфейс интуитивно понятен, прост и удобен в эксплуатации; не требуют специальных навыков и продолжительного обучения для работы; система управления русифицирована; защитный кожух минимизиирует возможность механического повреждения; кнопка аварийной остановки станка; дистанционное подключение к станку; клавиатура и мышка в комплекте; удобная полка для клавиатуры и мышки.
	V-ОБРАЗНЫЙ РЕМЕНЬ V-образный ремень вместо роликов большое пятно контакта с заготовкой; не оставляет следов на пласти заготовки; точное и надежное позиционирование заготовки на всех этапах обработки кромки; не повреждают поверхность заготовки, даже в случае наличия деликатных материалов.
	УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Узел предварительного фрезерования подготавливает поверхность торца заготовка. убирает «ступеньку» от подрезной пилы, сколы и прочие дефекты; позволяет добиться абсолютно гладкой и строго вертикальной поверхности торца; точная настройка величины съема с ПУ станка сервоприводом оснащен двумя высокочастотными двигателями; мощность 2х3,7 кВт; алмазными фрезы ⌀125х40 мм; включение/ выключение узла с ПУ станка; опционально доступен инструмент с рабочей высотой 60 мм.
	ЛАМПА ДЛЯ НАГРЕВА ТОРЦА ЗАГОТОВКИ. особенно актуальна при низкой температуре в помещении или при колебаниях температуры заготовок; на подогретой заготовке клей остывает медленнее; способствует уменьшению толщины клеевого шва; обдувочные сопла дополнительно удаляют с торца заготовки пыль после узла прифуговки; минимизация вероятности отклеивания кромки; снижение вероятности рекламации; управляется и настраивается с ПУ станка.
	КЛЕЕНАНОСЯЩИЙ УЗЕЛ Клеенаносящий узел подходит как для работы с ЭВА, так и с ПУР-клеями. быстрый и удобный переход между разными типами клея; состоит из трех связанных между собой ключевых элементов: верхняя быстросменная клеевая ванна; верхний бункер-предплавитель; нижний бункер большой вместительности; каждый элемент по отдельности настраивается и управляется с ПУ станка.
	ПРЕСС ГРУППА Пресс группа для приклеивания кромки. точная настройка на толщину кромки с ПУ станка сервоприводом; включает в себя 4 прикатных ролика; давление роликов, гарантирует равномерное распределение усилия на кромку; первый (основной) ролик приводной, с увеличенным диаметром и с механизмом (скребком) очистки от остатков клея; второй ролик прямой, осуществляет давление по всей толщине торца заготовки; третий и четвертый ролики конической формы, сосредоточены на нижнем и верхнем участках торца заготовки; ролики закрыты защитным кожухом; каждый ролик имеет свой независимый ход.
	УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ Узел торцевой обрезки осуществляет чистовое снятие свесов кромки с переднего и заднего торца заготовки. два высокочастотных электродвигателя мощностью по 0,37 кВт каждый; автоматически порт смазки направляющей - ресурс направляющих заметно увеличен; цикл смазки полностью настраивается с ПУ:- минимум временных затрат на обслуживание узла; смена угла поворота пил 0-15 град с ПУ; перемещение по линейной направляющей; включение/выключение узла с ПУ станка; для удаления обрезков узел оснащен аспирационным кожухом.
	ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный узел осуществляет чистовое снятие свесов кромки с верхней и нижней пластей заготовки с одновременным профилированием радиуса или фаски. точная настройка на толщину кромки с ПУ станка сервоприводом; плавающие горизонтальные дисковые копиры большого диаметра, для точного отслеживания неровностей на заготовке и предотвращения появления брака во время фрезерования свесов; два высокочастотных электродвигателя мощностью по 0, 75 кВт каждый; нестинговые копиры сверху и снизу; для более качественной работы копиров подшипники и втулки вставляются в них в специальных автоматических станках; две радиусные фрезы Z3 в комплекте; включение/выключение узла с ПУ станка; для удаления обрезков узел оснащен аспирационными кожухами.
	УЗЕЛ РАУНД Узел раунд для контурной обкатки углов и их скругления. перенастройка на две толщины кромки с ПУ станка; два высокочастотных электродвигателя мощностью по 0,3 кВт каждый; узел работает на скорости 20 м/мин; две радиусные фрезы Z6 вместо Z3 в комплекте; возможно несколько схем работы узла; схемы выбираются на ПУ станка; жесткая конструкция для стабильной работы узла; включение/выключение узла с ПУ станка; для удаления обрезков узел оснащен аспирационными кожухами.
	УЗЕЛ ПРОФИЛЬНОЙ (РАДИУСНОЙ) ЦИКЛИ Узел профильной (радиусной) цикли удаляет кинематическую волну после фрезерного узла в результате чего верхний и нижней радиус кромки получает ровную обработанную поверхность. точная настройка на толщину кромки с ПУ станка сервоприводом; плавающие горизонтальные дисковые копиры, для точного отслеживания неровностей на заготовке и предотвращения появления брака во время циклевания; нестинговые копиры сверху и снизу; для более качественной работы копиров подшипники и втулки вставляются в них в специальных автоматических станках; включение/выключение узла с ПУ станка; для удаления обрезков узел оснащен аспирационными кожухами.
	УЗЕЛ ПЛОСКОЙ (КЛЕЕВОЙ) ЦИКЛИ Узел плоской (клеевой) цикли удаляет излишки клея и микронеровности в месте приклеивания кромки к заготовке. снащен двумя твердосплавными прямыми ножами; повышение качества облицовки заготовки кромкой; комбинированные копиры (роликовый-плоский-роликовый) исключают повреждение торца заготовки при контакте с узлом; эстетический вид клеевого шва; включение/выключение узла с ПУ станка.
	УЗЕЛ ПОЛИРОВКИ Узел полировки осуществляет очистку пластей заготовки и полирует профиль кромки. два высокочастотных электродвигателя мощностью по 0,37 кВт каждый; придает кромке финишный блеск и возвращает ей естественный цвет; два тканевых диска с большим пятном контакта; защитные кожухи для безопасности; включение/выключение узла с ПУ станка.

Наименование	KDT KE-706BT
Скорость подачи, м/мин	15-24
Толщина кромки, мм	0,4-3,0
Толщина заготовки, мм	9- 60
Мин. длина кромления, мм	120
Размер минимальной заготовки, мм	120х90
Установленная мощность, кВт	20.77
Рабочее давление, МПа	0,6
Расход сжатого воздуха, л/мин	820
Рабочее напряжение, В	380
Диаметры выходов для аспирации, мм*шт	1002+1254
Мин. скорость воздушного потока, м/с	30
Производительность аспирации, м³/час	6 994
Габариты LxWxH, мм	62009401960
Масса, кг	2500

Внимание!

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
