Модель
KDT KS-842L
Особенности модели KDT KS-842L
-
Работа с "БАЗИС РАСКРОЙ", "К3-Мебель", "bCAD"
-
Размер пакета при фронтальной загрузке: 4300х4300 мм
-
Высота материала на загрузочном столе, 500 мм
-
Вылет пилы: 120 мм
-
Мощность основного двигателя: 18,5 кВт
-
Десять четырёх пальцевых толкателей

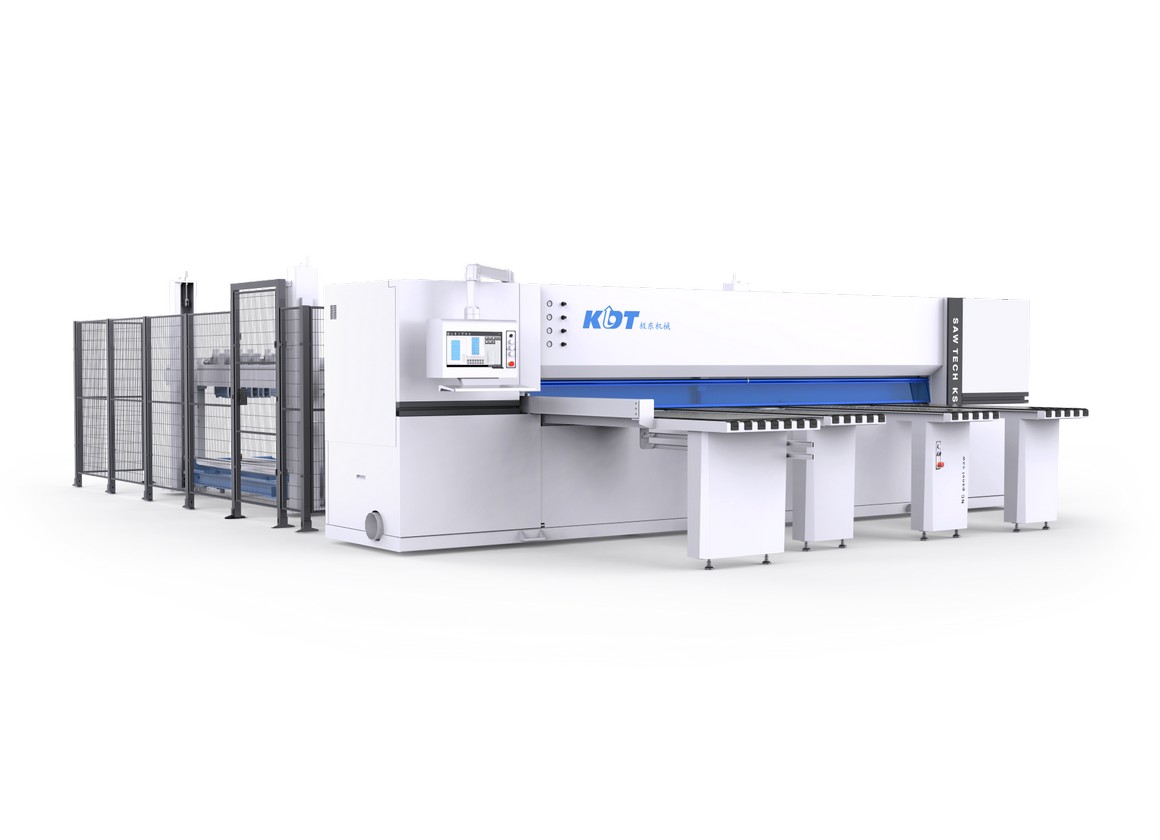

Форматно-раскроечный центр с ЧПУ KDT KS-842L предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных так и не облицованных.
Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.
Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Технические особенности
-
Максимальная высота раскраиваемого пакета 120 мм;
-
Возможность работы с принтером печати этикеток (принтер приобретается отдельно). Печать этикеток - синхронизируется с выходом деталей;
-
Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно). Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду;
-
Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора;
-
Скорость рабочего хода пильной каретки до 1-95 м/мин;
-
Скорость холостого хода пильной каретки до 110 м/мин;
-
Скорость программируемого толкателя 1-95 м/мин;
-
На программируемом толкателе оборудованы десять пневматических четырех-пальцевых захватов;
-
Промышленный компьютер обеспечивает надежную работу системы ЧПУ;
-
Интерфейс управления станком русифицирован.
Виртуальный тур
Конструктивные преимущества
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.
Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.

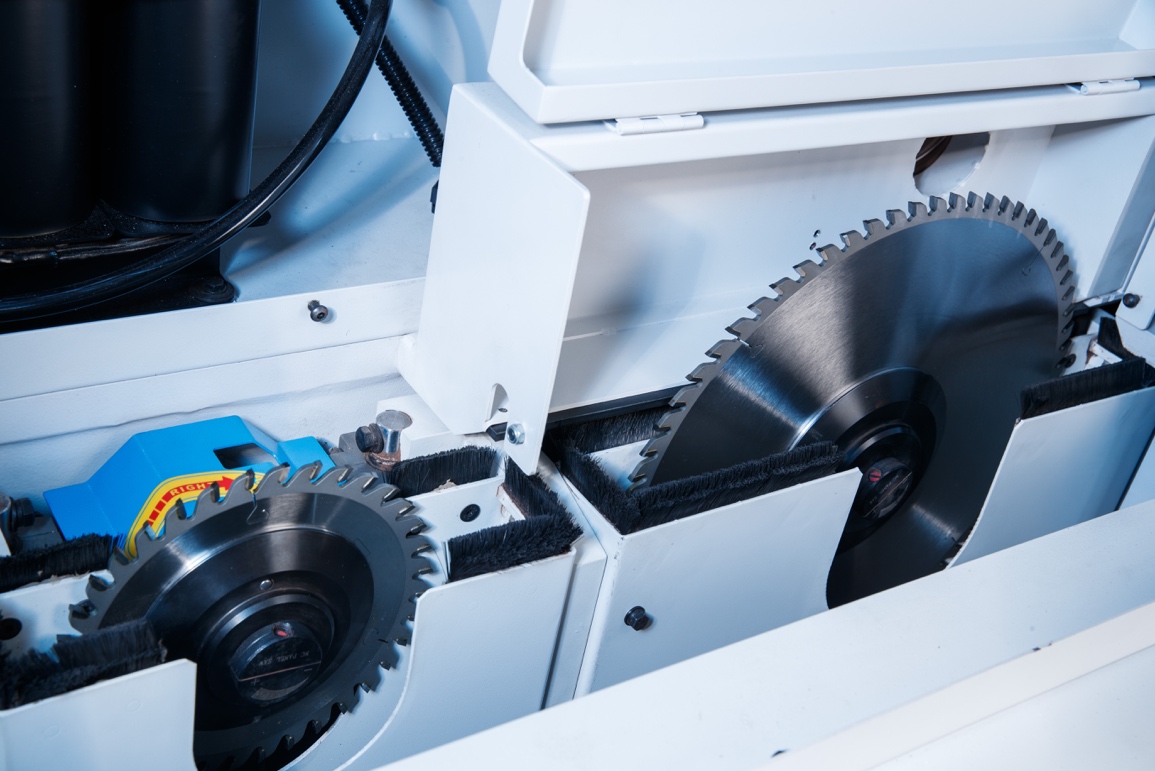

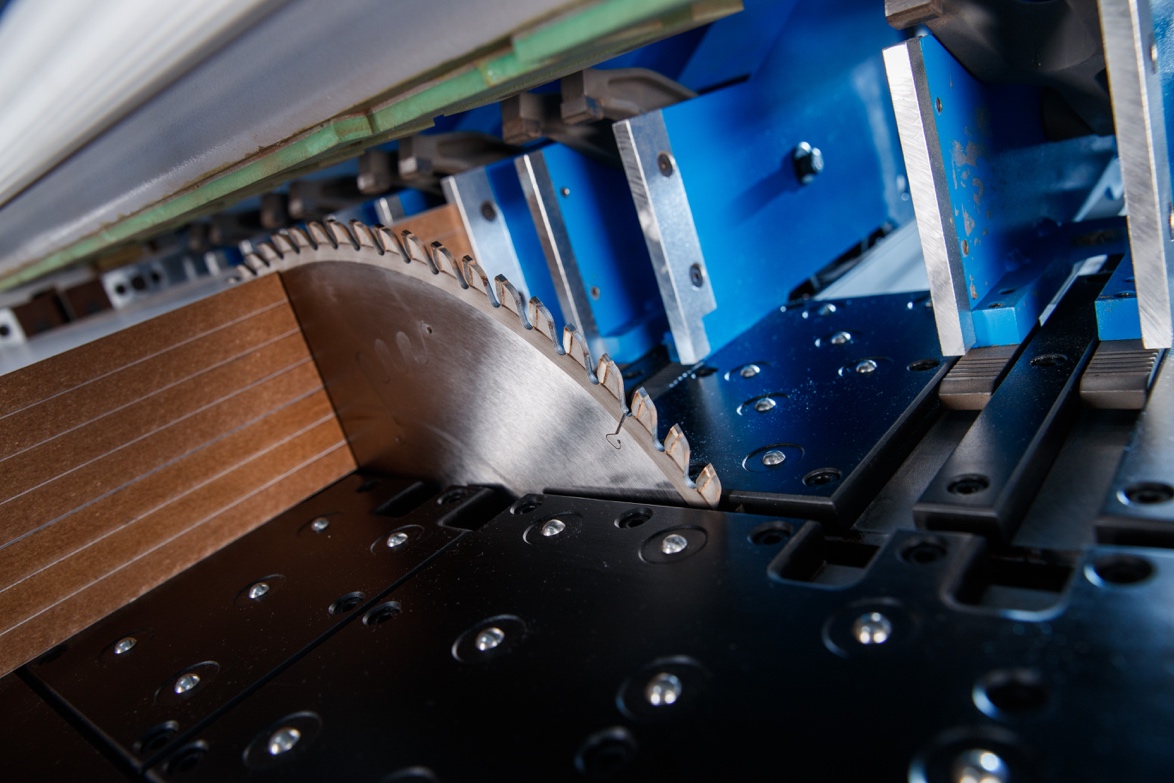

Станок оснащен мощным приводом основной пилы 18,5 кВт, максимальный вылет пилы 120 мм.
Перемещение каретки происходит сервоприводом посредством шестерни и косозубой рейки.

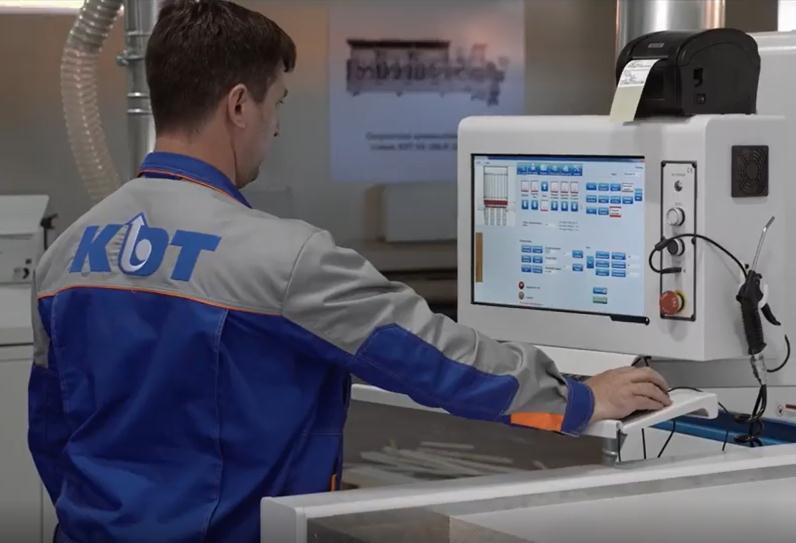

Форматно-раскроечный центр с задней загрузкой KDT KS-842L оснащен промышленным компьютером на базе Windows.
Интерфейс управления станком русифицирован.

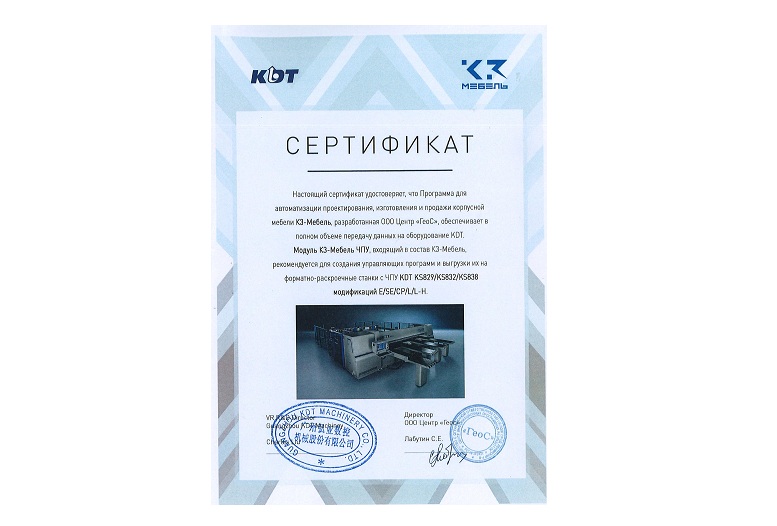

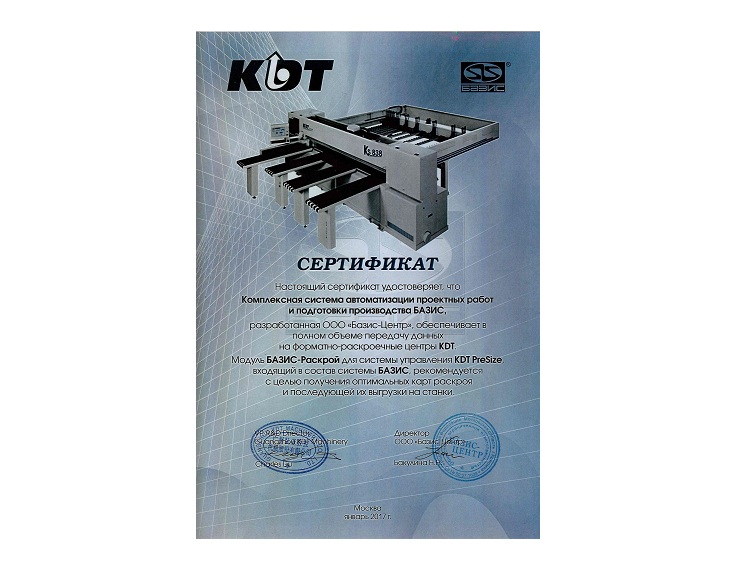

Работает с "БАЗИС РАСКРОЙ", "К3-Мебель", "bCAD".

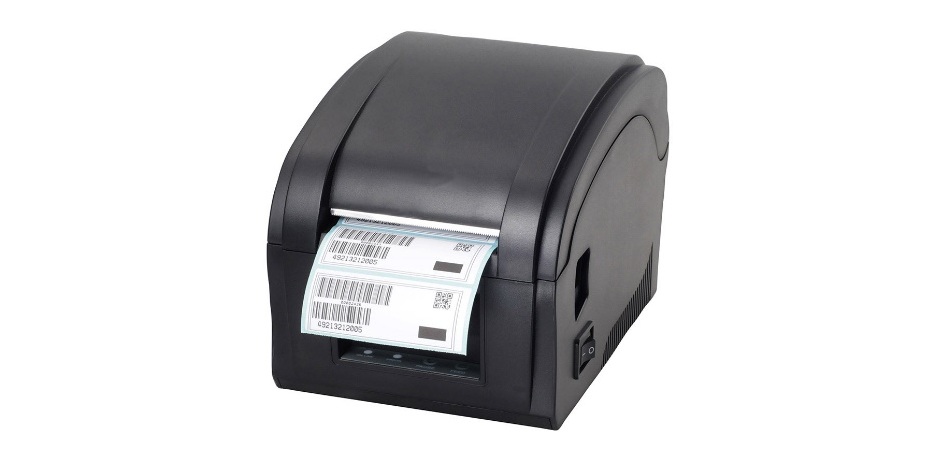

Возможность работы с принтером печати этикеток (принтер приобретается отдельно).
Печать этикеток - синхронизируется с выходом деталей.

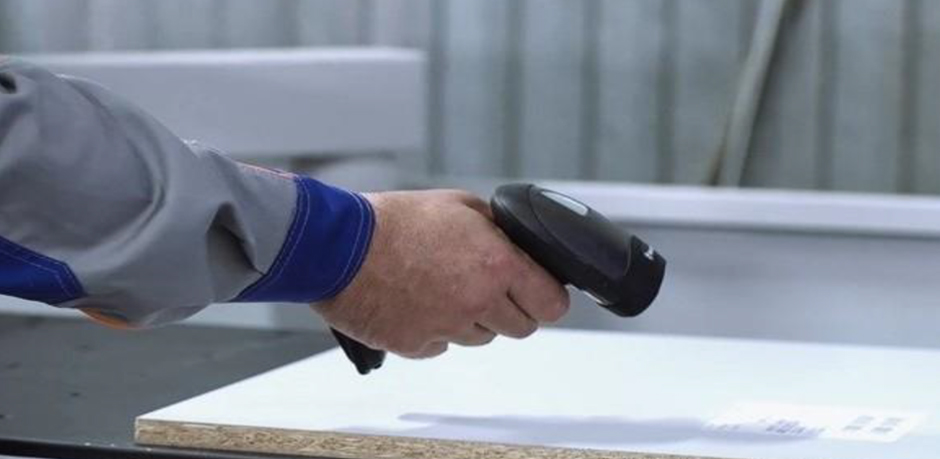

Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно).
Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду.

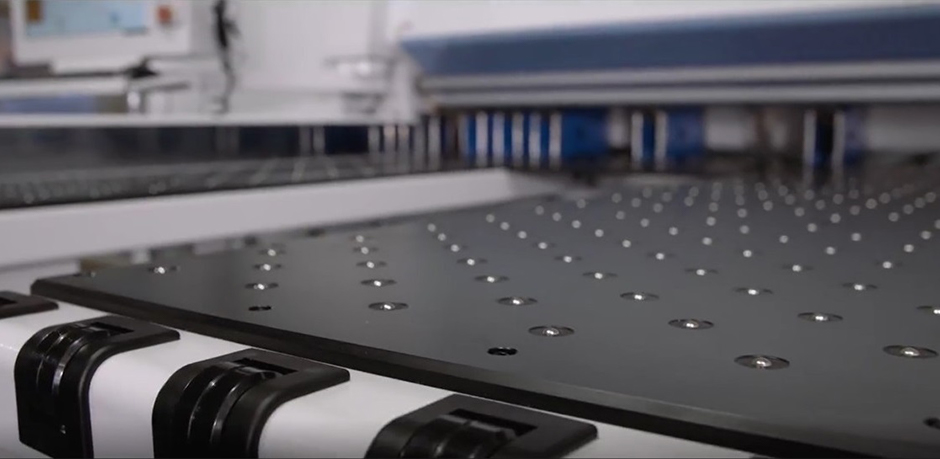

Четыре рабочих стола на 842L с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.
В зоне резания установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.

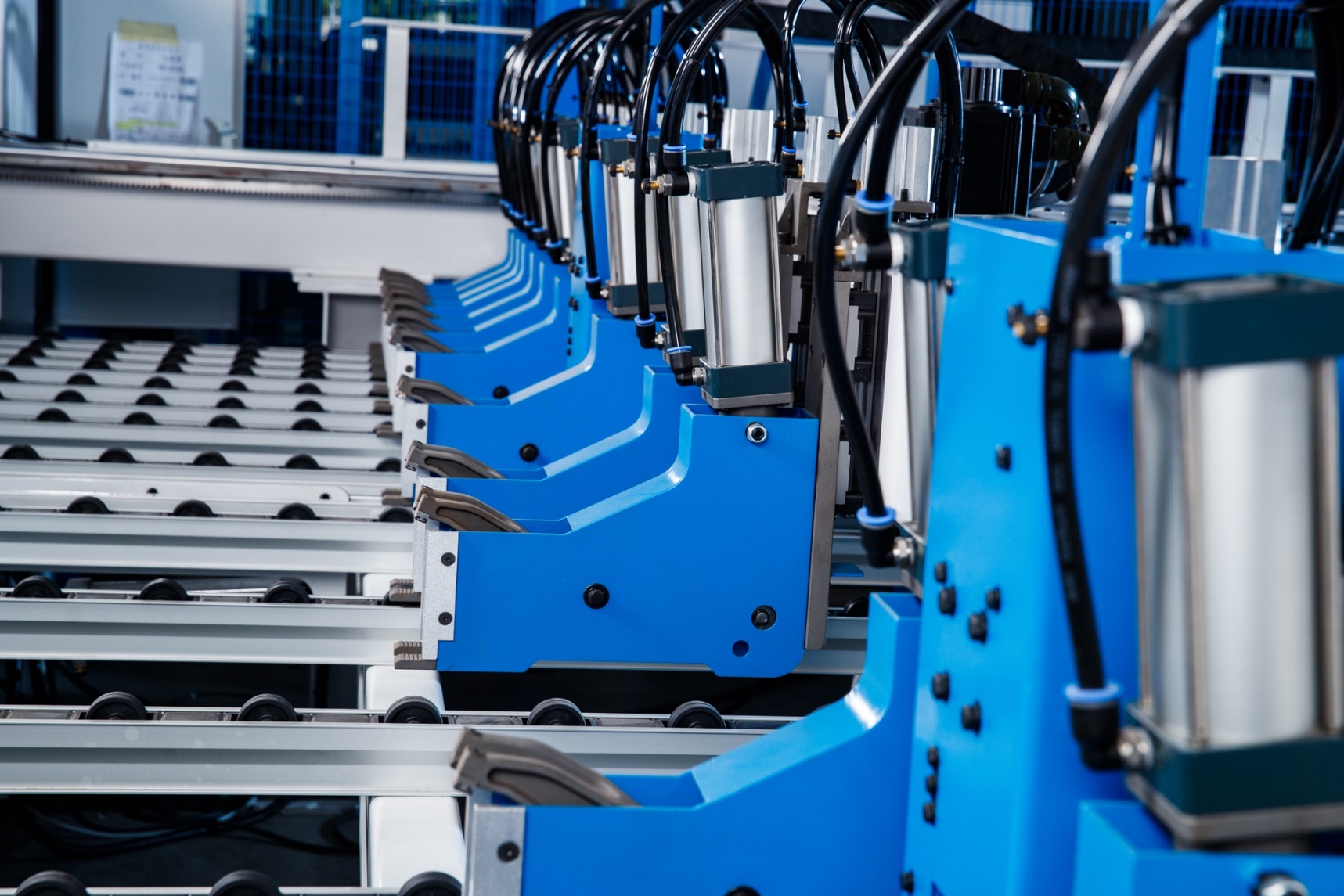

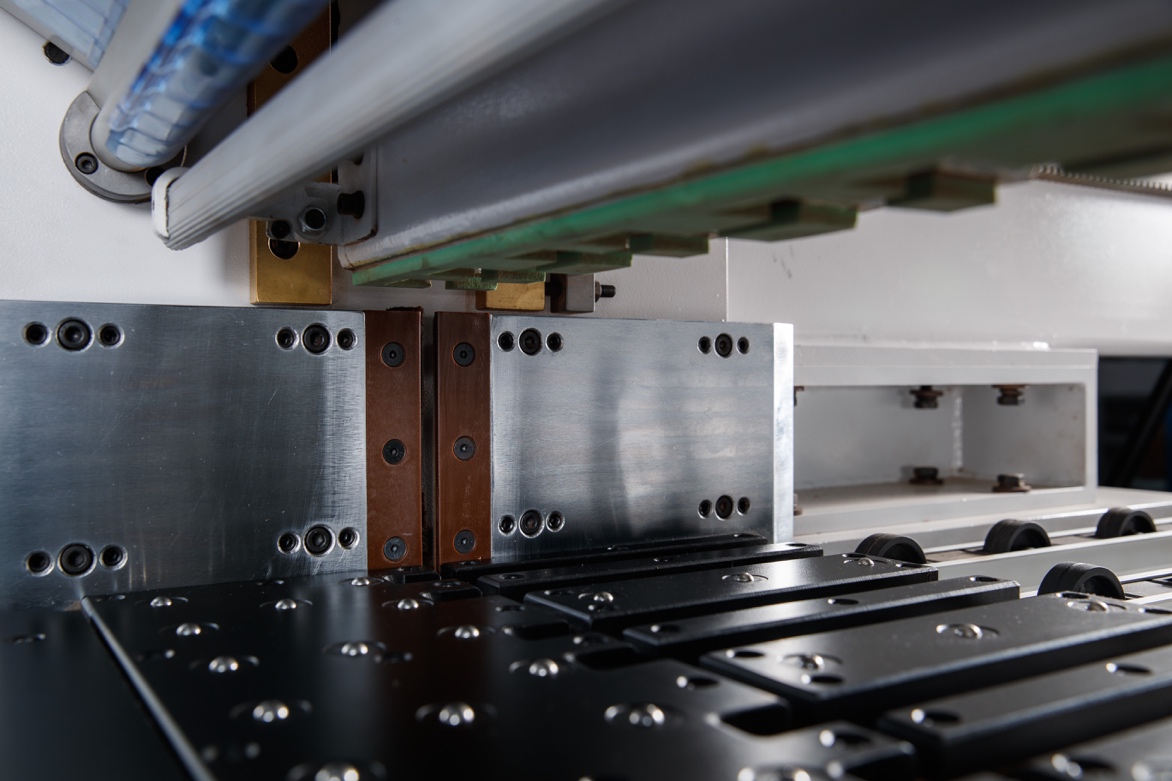

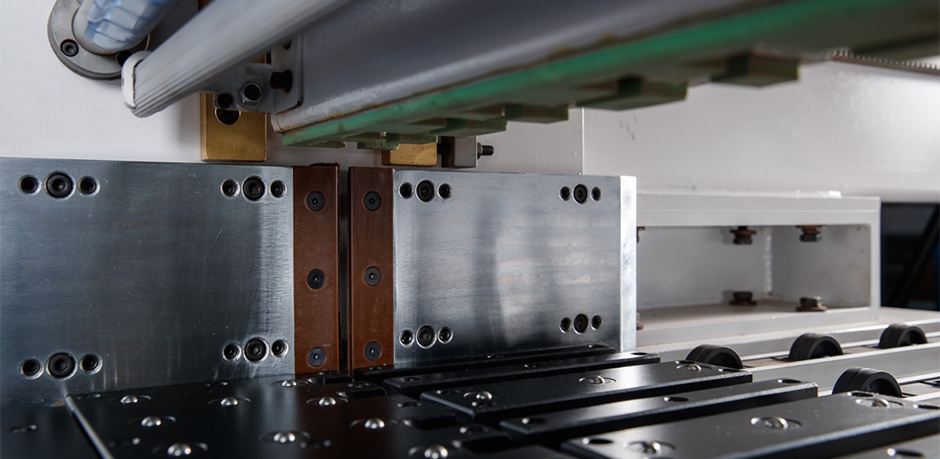

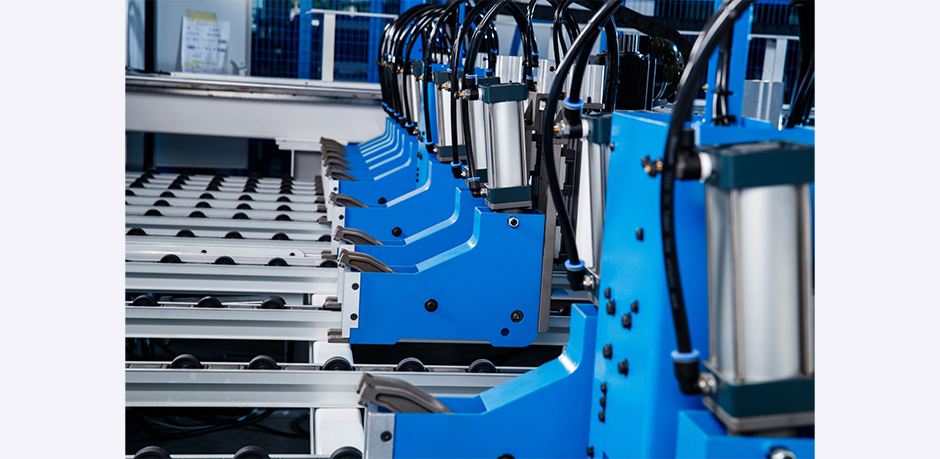

Программируемый толкатель оборудован пневмозахватами, что гарантирует надежную фиксацию пакета заготовок.

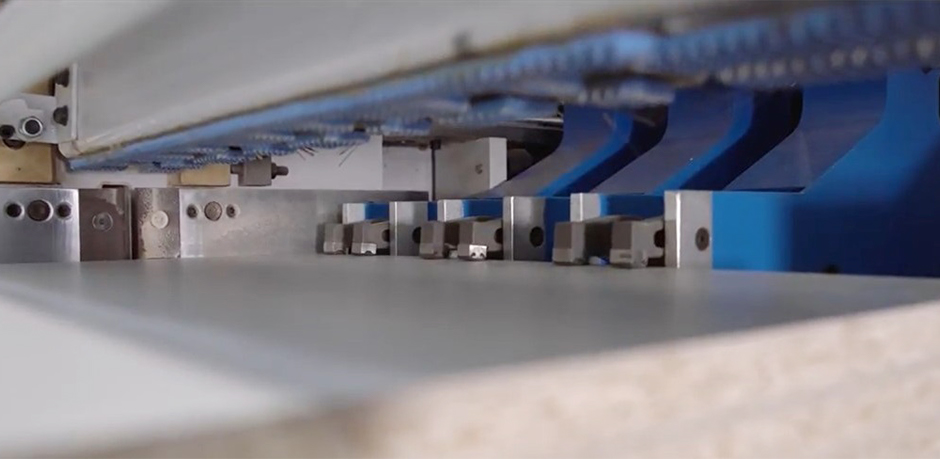

Десять четырех пальцевых толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист.
Раскрытие захватов соответствует максимальному вылету пилы.
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.

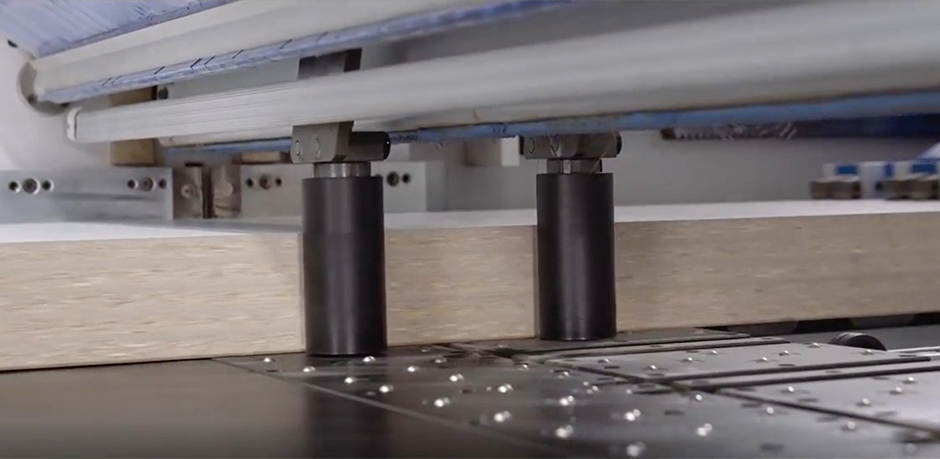

Двойной боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали.
Расположен до и после линии реза, что повышает точность позиционирования.

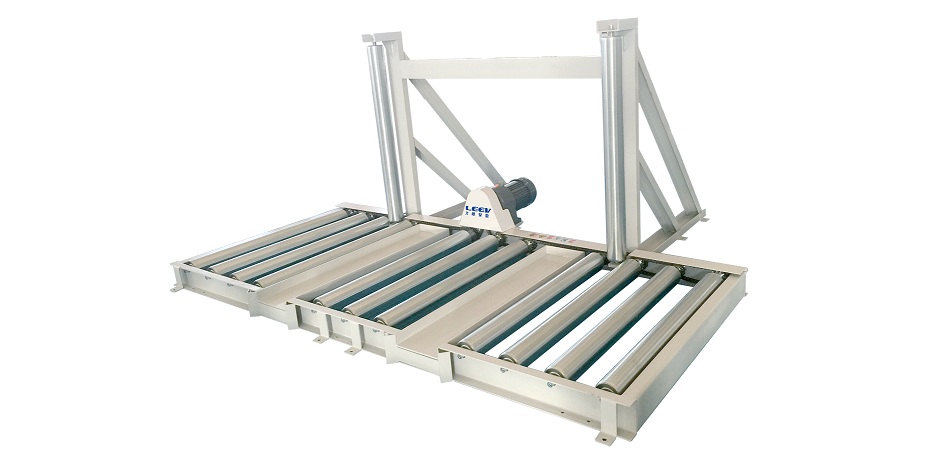

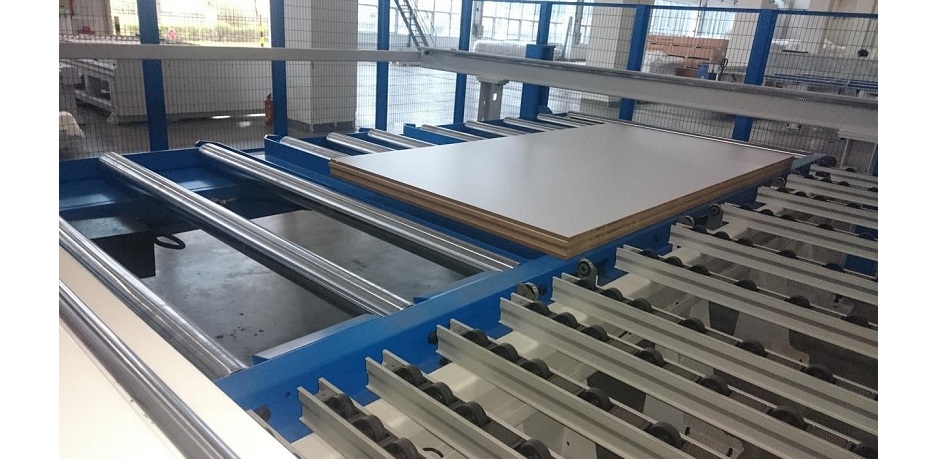

Приводной боковой конвейер GTF-024 используется на мебельных предприятиях для автоматической подачи и транспортировки листовых материалов в пачке в зону загрузки форматно-раскроечных центров с ЧПУ.
Инструменты и расходники для KDT KS-842L
Артикул: TL00001184

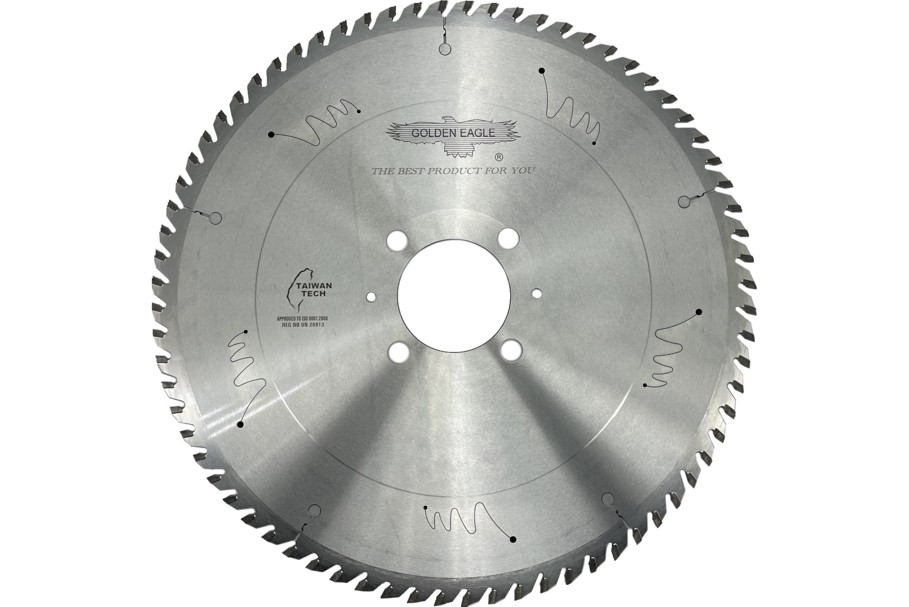

Пила дисковая HW основная 400*75*4,4/3,2 z84 TR-F KDT 4/15/105 + 2/7/110 GE
Товар в наличии
0 руб.
13 920 руб./шт.
Артикул: TL00001134

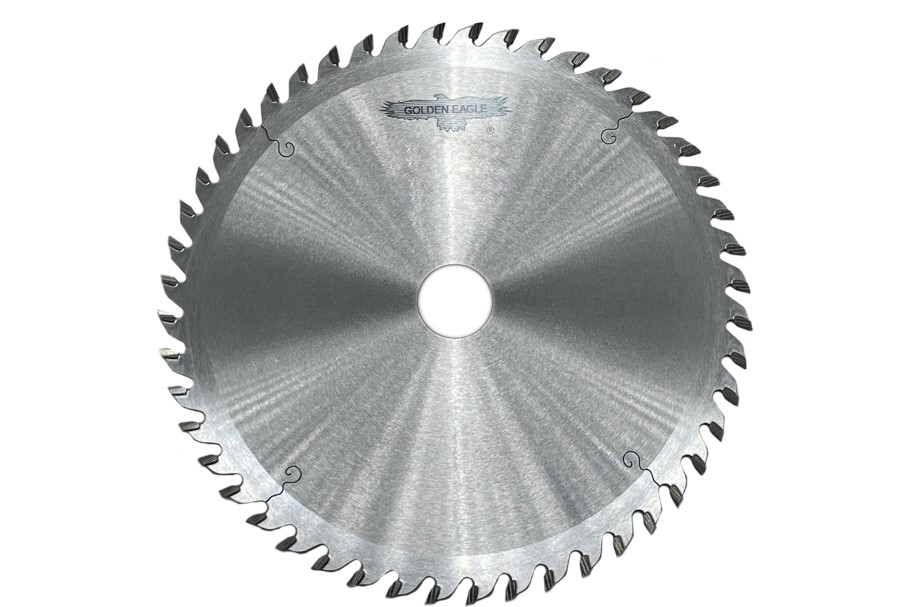

Пила дисковая HW подрезная 200*50*4.3-5.5/3,2 z36 KO-WZ KDT 2/7/80 GE
