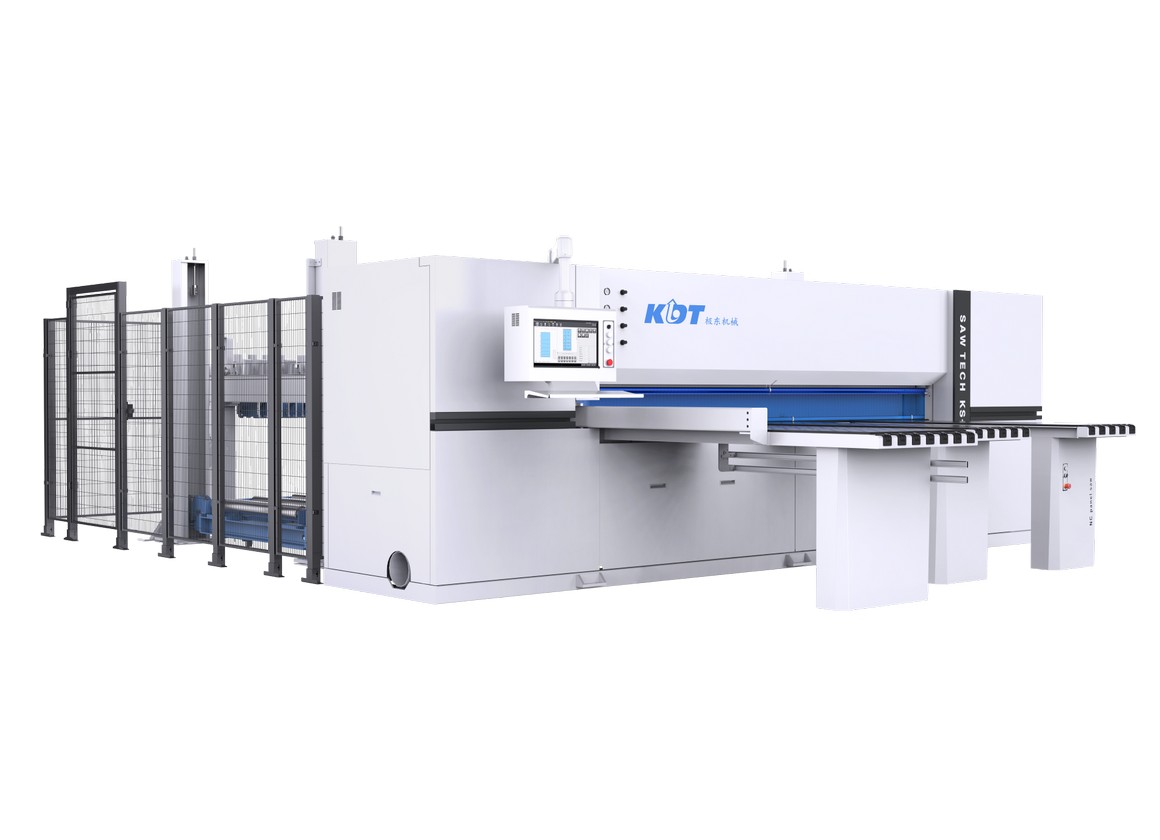

Форматно-раскроечный центр с ЧПУ KDT KS-833LL предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и необлицованных.

Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.

Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.

Конструктивные преимущества

	СТАНИНА СТАНКА Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
	ИНТЕРФЕЙС УПРАВЛЕНИЯ СТАНКОМ Форматно-раскроечный центр KDT KS-833LL оснащен промышленным компьютером на базе Windows. Интерфейс управления станком русифицирован.
	ИНТЕГРАЦИЯ С ПРОГРАММОЙ Работает с “БАЗИС РАСКРОЙ”, "К3-Мебель", "bCAD".
	ПРИНТЕР ПЕЧАТИ ЭТИКЕТОК Возможность работы с принтером печати этикеток (принтер приобретается отдельно). Печать этикеток - синхронизируется с выходом деталей.
	СКАНЕР Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно). Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду.

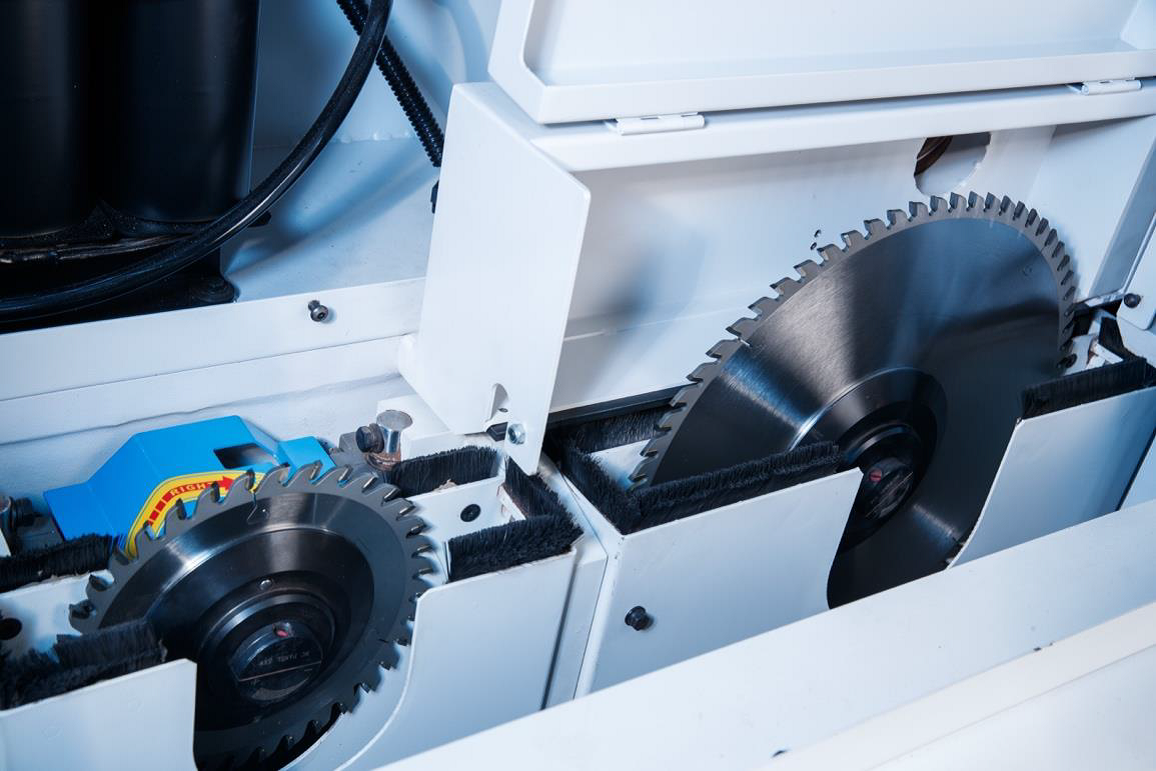

	ПРИВОД ОСНОВНОЙ ПИЛЫ Станок оснащен мощным приводом основной пилы 18,5 кВт, максимальный вылет пилы 120 мм.

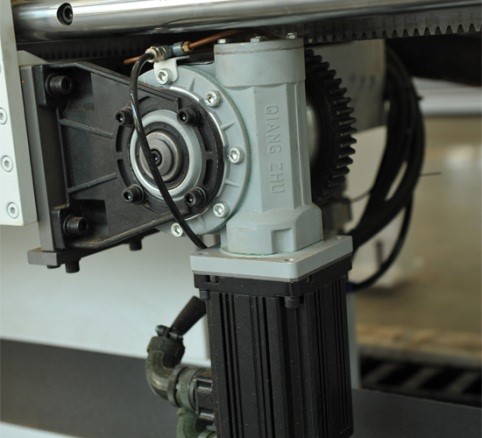

	ПЕРЕМЕЩЕНИЕ КАРЕТКИ Перемещение каретки происходит сервоприводом посредством шестерни и зубчатой рейки.

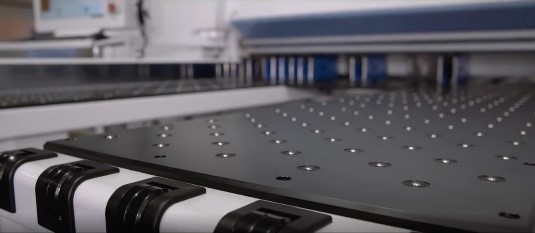

	РАБОЧИЙ СТОЛ Три рабочих стола на KS-833LL с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.
	ЗОНА РЕЗАНИЯ В зоне резания установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.

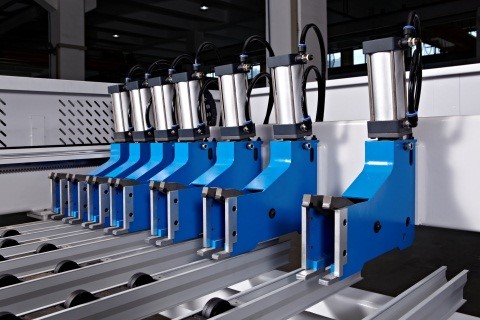

	ПРОГРАММИРУЕМЫЙ ТОЛКАТЕЛЬ Программируемый толкатель оборудован пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Девять четырех пальцевых толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист. Раскрытие захватов соответствует максимальному вылету пилы.
	КОНСТРУКЦИЯ ЗАДНИХ ЗАХВАТОВ Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.
	БОКОВЫЕ ВЫРАВНИВАТЕЛИ Боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали.

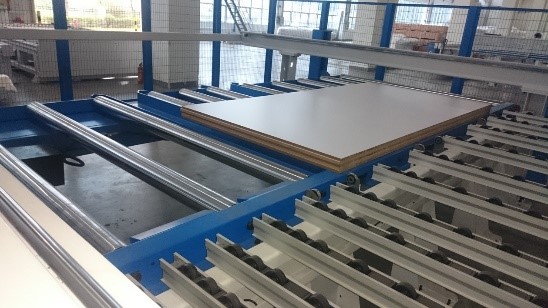

	АВТОМАТИЧЕСКАЯ ЗАДНЯЯ ЗАГРУЗКА Позволяет загружать в станок пакет максимальным размером 3000х2100 мм. Подъем стола происходит за счет гидропривода, что гарантирует плавность хода и стабильность работы.
	ИСПОЛНЕНИЕ С ПРИЯМКОМ Доступно исполнение модели KS-833LL с приямком. Приямок позволяет увеличить возможную высоту пачки материала на загрузочном столе с 600 мм до 1300 мм.

Наименование	KDT KS-833LL
Максимальный размер пакета при фронтальной загрузке, мм	3330х3330
Максимальный размер пакета при задней загрузке, мм	3300х2200
Высота материала на загрузочном столе без приямка/с приямком, мм	600/1300
Высота пропила, мм	120
Скорость вращения основной пилы, об/мин	3800
Скорость вращения подрезной пилы, об/мин	5300
Максимальная скорость распила, м/мин	95
Максимальная скорость подачи материала, м/мин	95
Диаметр основной пилы, мм	450/75
Диаметр подрезной пилы, мм	200/50
Мощность мотора основной пилы, кВт	18,5
Мощность мотора подрезной пилы, кВт	1,5
Мощность гидравлического двигателя подъемного стола, кВт	2,2
Мощность двигателя пилы (серво), кВт	2,0
Мощность двигателя бокового упора, кВт	0,25
Мощность двигателя подъемного стола, кВт	0,75
Мощность вентилятора, кВт	3,7х2
Мощность сервомотора загрузки, кВт	2
Рабочее давление, МПа	0,6
Расход воздуха, л/мин	320
Общая мощность, кВт	35
Габаритные размеры, мм	8915х5650х1890
