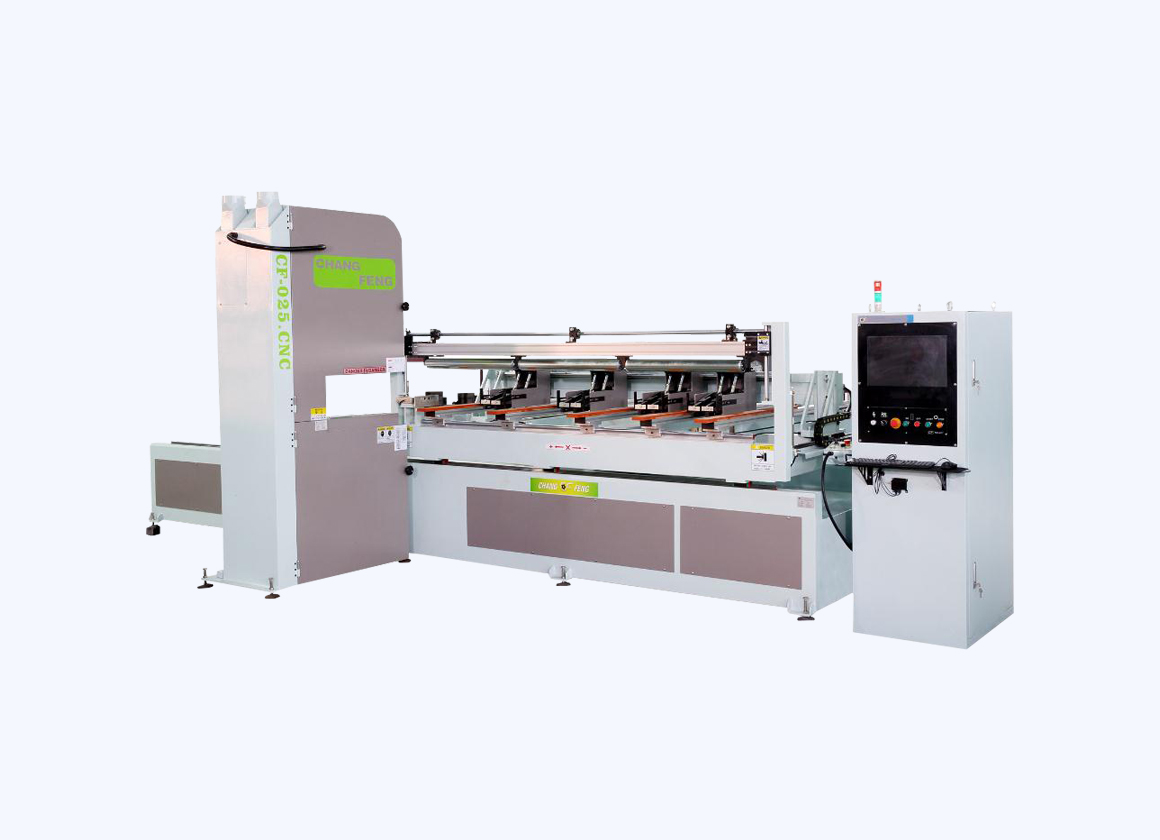

Ленточнопильный станок с ЧПУ для прямолинейного и криволинейного раскроя CHANGFENG CF-025.CNC
Модели серии
Особенности модели CF-025.CNC
-
Криволинейный и прямолинейный пакетный раскрой плитного материала
-
Рабочее поле (X/Y/Z): 2500х1250х180 мм 1500 мм
-
Скорость обработки: 1-20 м/мин
-
Скорость возврата: 60 м/мин
-
Ускорение: 1.0 g
-
Пильное полотно:
1) Ширина: 13мм-15 мм
2) Длина: 5450 мм
3) Мин. радиус сгиба: 60 мм
4) Угол сгиба: -90°-+90°
5) Глубина распила: 500 мм -
Вес станка: 3500 кг
Особенности модели CF-025.CNC
-
Криволинейный и прямолинейный пакетный раскрой плитного материала
-
Рабочее поле (X/Y/Z): 2500х1250х180 мм 1500 мм
-
Скорость обработки: 1-20 м/мин
-
Скорость возврата: 60 м/мин
-
Ускорение: 1.0 g
-
Пильное полотно:
1) Ширина: 13мм-15 мм
2) Длина: 5450 мм
3) Мин. радиус сгиба: 60 мм
4) Угол сгиба: -90°-+90°
5) Глубина распила: 500 мм -
Вес станка: 3500 кг
Связь с ведущим специалистом:
8 800 707 74 77Модель
CF-025.CNC
Особенности модели CF-025.CNC
-
Криволинейный и прямолинейный пакетный раскрой плитного материала
-
Рабочее поле (X/Y/Z): 2500х1250х180 мм 1500 мм
-
Скорость обработки: 1-20 м/мин
-
Скорость возврата: 60 м/мин
-
Ускорение: 1.0 g
-
Пильное полотно:
1) Ширина: 13мм-15 мм
2) Длина: 5450 мм
3) Мин. радиус сгиба: 60 мм
4) Угол сгиба: -90°-+90°
5) Глубина распила: 500 мм -
Вес станка: 3500 кг
Автоматизация процесса криволинейного раскроя плитного материала и массива древесины позволяет добиться высокой скорости данной операции, увеличить производительность труда на производственном участке и повысить повторяемость деталей.
Модель CF-025.CNC с рабочим полем 2500х 1250х180 мм производит обработку со скоростью от 1 до 20 метров в минуту при минимальном радиусе сгиба 60 мм при этом угол сгиба составляет от - 90° до +90°.
Станок производит криволинейный и прямолинейный раскрой с автоматической подачей заготовки при фиксированном положении пильного блока с интерполяцией режущего полотна относительно линии реза по средствам ЧПУ.
Благодаря высокой металлоёмкости оборудования, обеспечивается высокая точность и чистота реза, скорость подачи и стабильность.
К преимуществам данного типа станков относятся удобство программирования, низкая стоимость режущего инструмента, минимальные потери материала при резании и простота обслуживания.

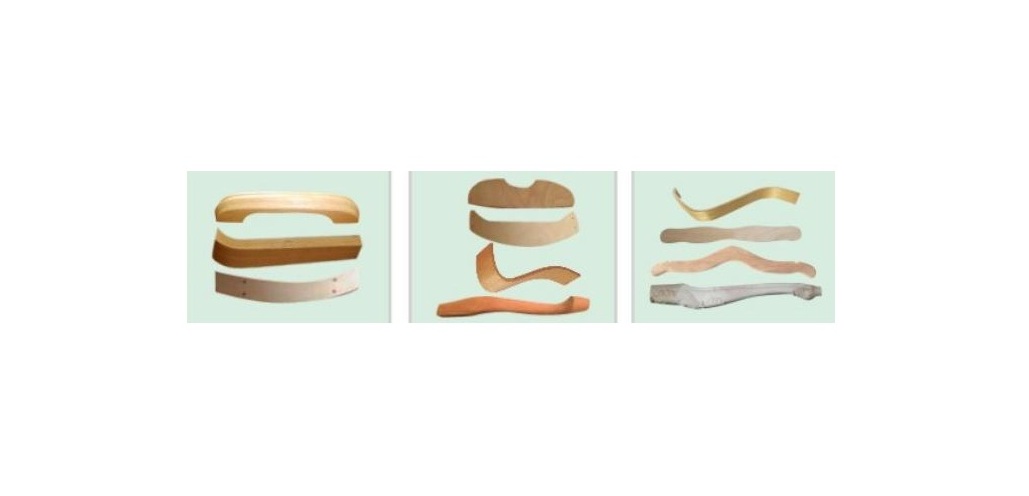

Отличное решение для производителей: Мягкой мебели, Кроватей, Стульев, Столов и прочих столярных изделий.
Конструктивные преимущества
|
|

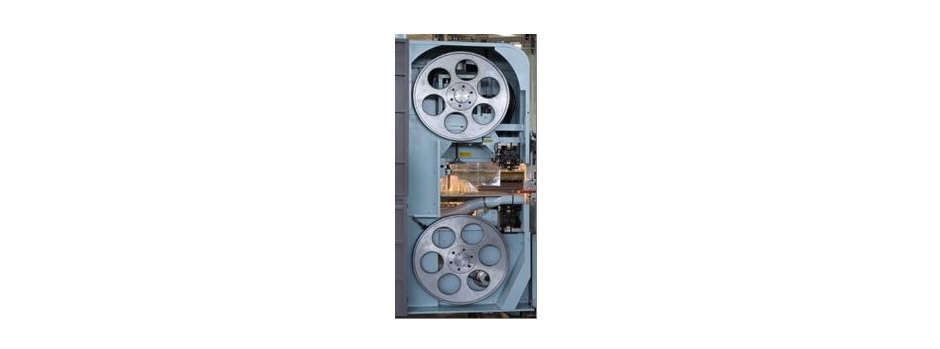

ТИП ОБРАБОТКИМашина состоит из фиксированного пильного блока с возможностью интерполяции пильного полотна, подвижного рабочего стола и толкателя с зажимами для фиксации заготовки (пакета заготовок). Осуществляется прямолинейны и криволинейный раскрой согласно заданной программы обработки по средствам ЧПУ. |
|
|
МАКСИМАЛЬНЫЕ РАЗМЕРЫ ЗАГОТОВКИМаксимальная высота 180 мм. Максимальная ширина 1250 мм. Максимальная длина 2500 мм. |
|

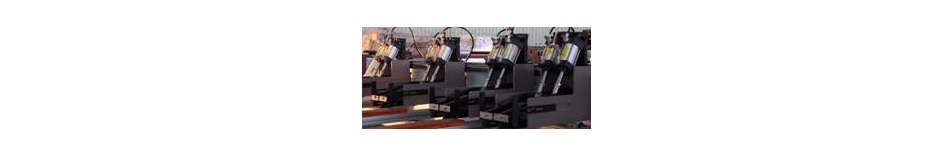

СИСТЕМА ФИКСАЦИИ ЗАГОТОВКИФиксация заготовки в рабочем поле осуществляется четырьмя сдвоенными пневматическими захватами, установленными на приводном толкателе, осуществляющем перемещение заготовки по оси OY. |
|

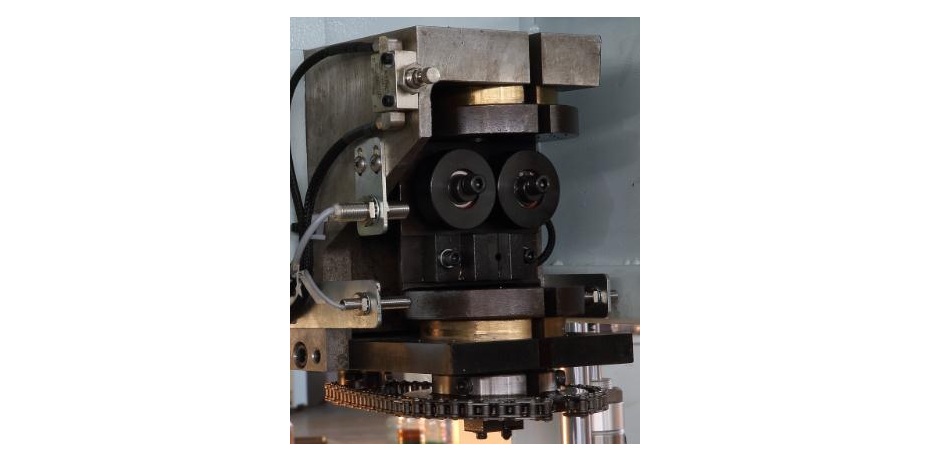

ИНТЕРПОЛЯЦИЯ ПИЛЬНОГО ПОЛОТНАИнтерполяция пильного полотна осуществляется по средствам цепного привода на оси направляющих. Обеспечивает точную ориентацию режущего инструмента согласно параметрам рабочей программы. |
|

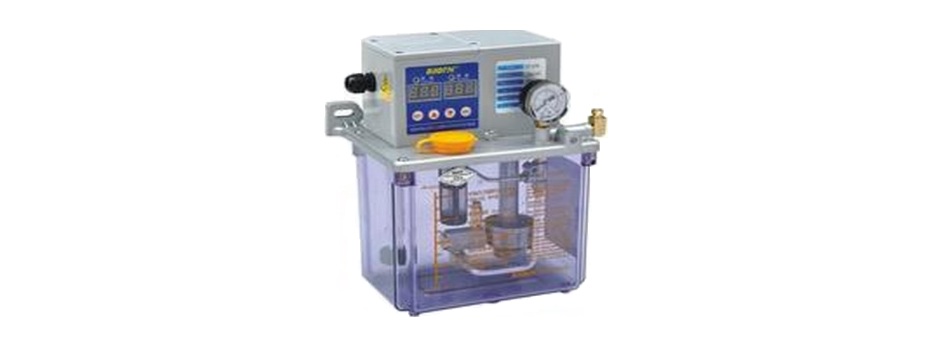

СИСТЕМА СМАЗКИВ станке применена автоматическая система подачи смазки на все шарико-винтовые пары. Настройка осуществляется по времени и продолжительности согласно требованиям завода изготовителя. Применение автоматической системы смазки обеспечивает долгий срок службы и безотказную работу оборудования. |
|

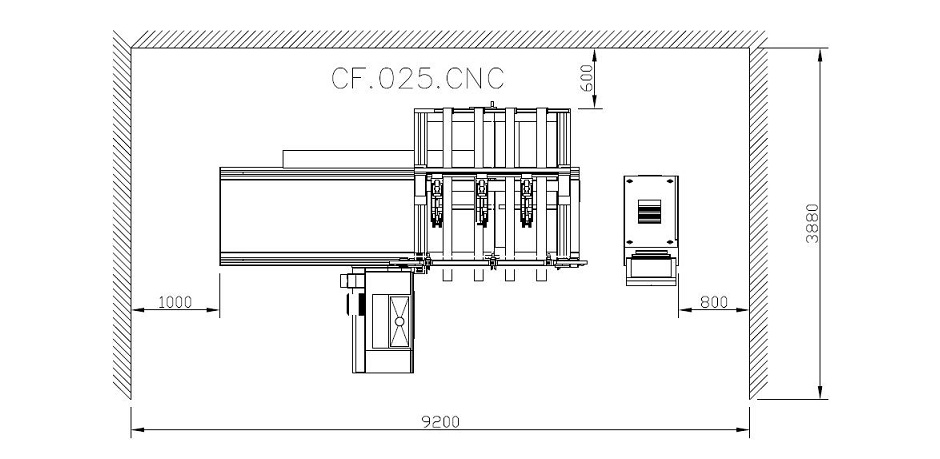

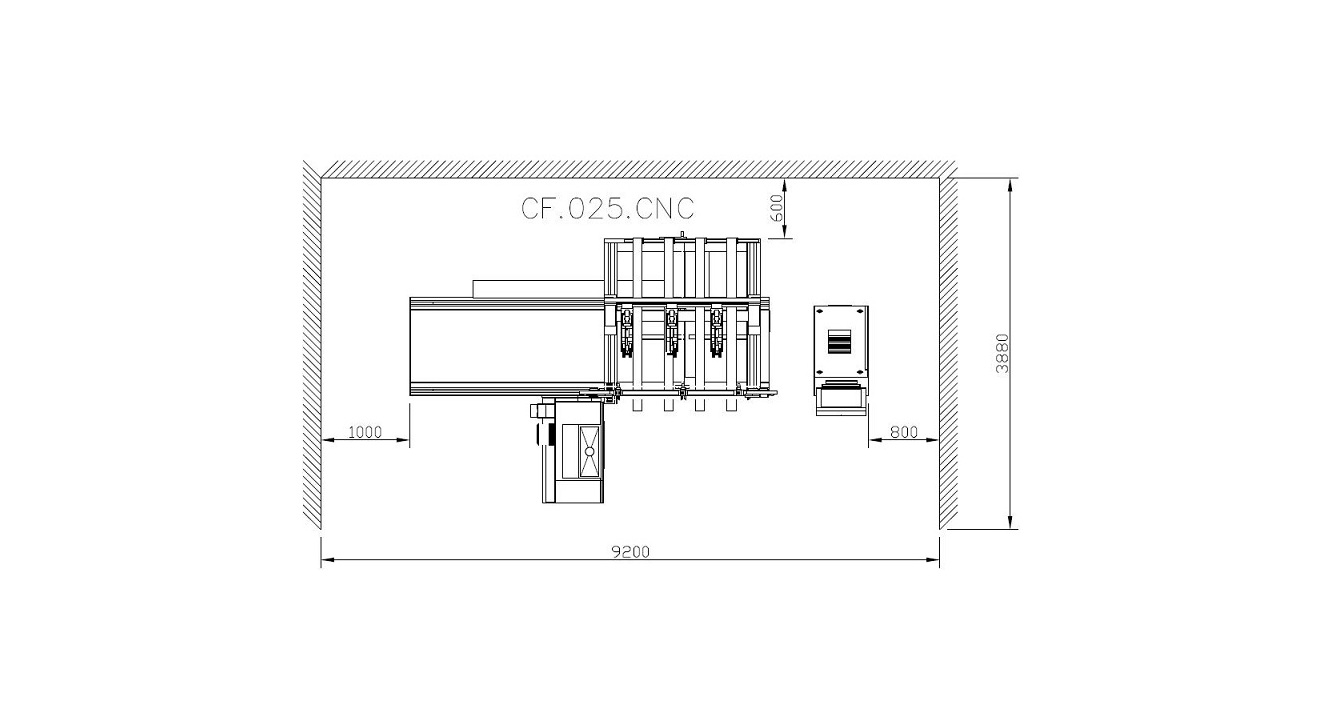

ГАБАРИТНЫЕ РАЗМЕРЫ
|
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
