Обрабатывающий центр с ЧПУ KDT KN-5516
Модели серии
Особенности модели KN-5516
-
Предел перемещения X-6080/Y-3050/Z-640 мм;
-
Предел перемещения по оси A -20°~200°
-
Предел перемещения по оси C 0°~720°
-
Зона обработки X-5150/Y- 15001-2/Z - 200 мм;
-
Шпиндель HSD – мощностью 12 кВт HSK-F63;
-
Сверлильно-присадочная группа: вертикальных 12 шт., горизонтальных 8 шт.;
-
4 магазина автоматической смены инструмента (44 позиции);
-
5 интерполируемых осей;
-
Скорость перемещения по осям X/Y/Z – 48/48/18 м/мин;
-
Портальная конструкция
Модели серии
Особенности модели KN-5516
-
Предел перемещения X-6080/Y-3050/Z-640 мм;
-
Предел перемещения по оси A -20°~200°
-
Предел перемещения по оси C 0°~720°
-
Зона обработки X-5150/Y- 15001-2/Z - 200 мм;
-
Шпиндель HSD – мощностью 12 кВт HSK-F63;
-
Сверлильно-присадочная группа: вертикальных 12 шт., горизонтальных 8 шт.;
-
4 магазина автоматической смены инструмента (44 позиции);
-
5 интерполируемых осей;
-
Скорость перемещения по осям X/Y/Z – 48/48/18 м/мин;
-
Портальная конструкция
Связь с ведущим специалистом:
8 800 707 74 77Модель
KN-5516
Особенности модели KN-5516
-
Предел перемещения X-6080/Y-3050/Z-640 мм;
-
Предел перемещения по оси A -20°~200°
-
Предел перемещения по оси C 0°~720°
-
Зона обработки X-5150/Y- 15001-2/Z - 200 мм;
-
Шпиндель HSD – мощностью 12 кВт HSK-F63;
-
Сверлильно-присадочная группа: вертикальных 12 шт., горизонтальных 8 шт.;
-
4 магазина автоматической смены инструмента (44 позиции);
-
5 интерполируемых осей;
-
Скорость перемещения по осям X/Y/Z – 48/48/18 м/мин;
-
Портальная конструкция

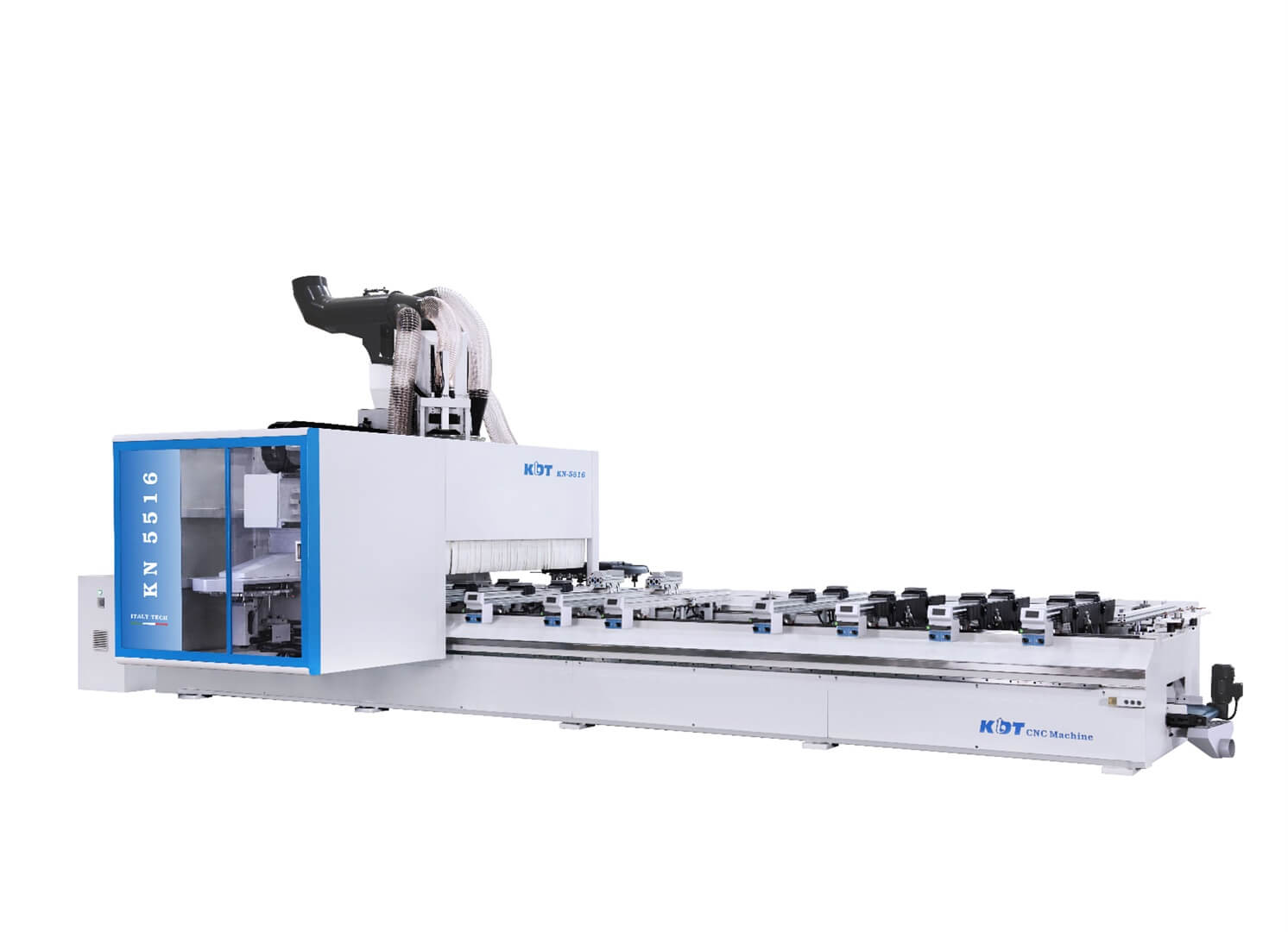

Обрабатывающий центр KDT KN-5516, разработанный заводом MASTERWOOD (Италия), дочерней компанией KDT Machinery. Станок с многофункциональными возможностями удовлетворяет любые потребности производства.
Предназначен для высокоскоростной 5-ти осевой фрезерной обработки и присадки отверстий в деталях мебельной и столярной продукции (фанера, мебельный щит, ЛДСП, МДФ, массив древесины мягких и твёрдых пород). Широко используется на деревообрабатывающих и мебельных производствах, специализирующихся на выпуске мебели, окон, дверей, лестниц и другого стандартного и нестандартного ассортимента продукции, требующего повышенной точности, гибкости и надёжности оборудования.
Установочные габариты 9370*4870*3080 мм.
Конструктивные преимущества

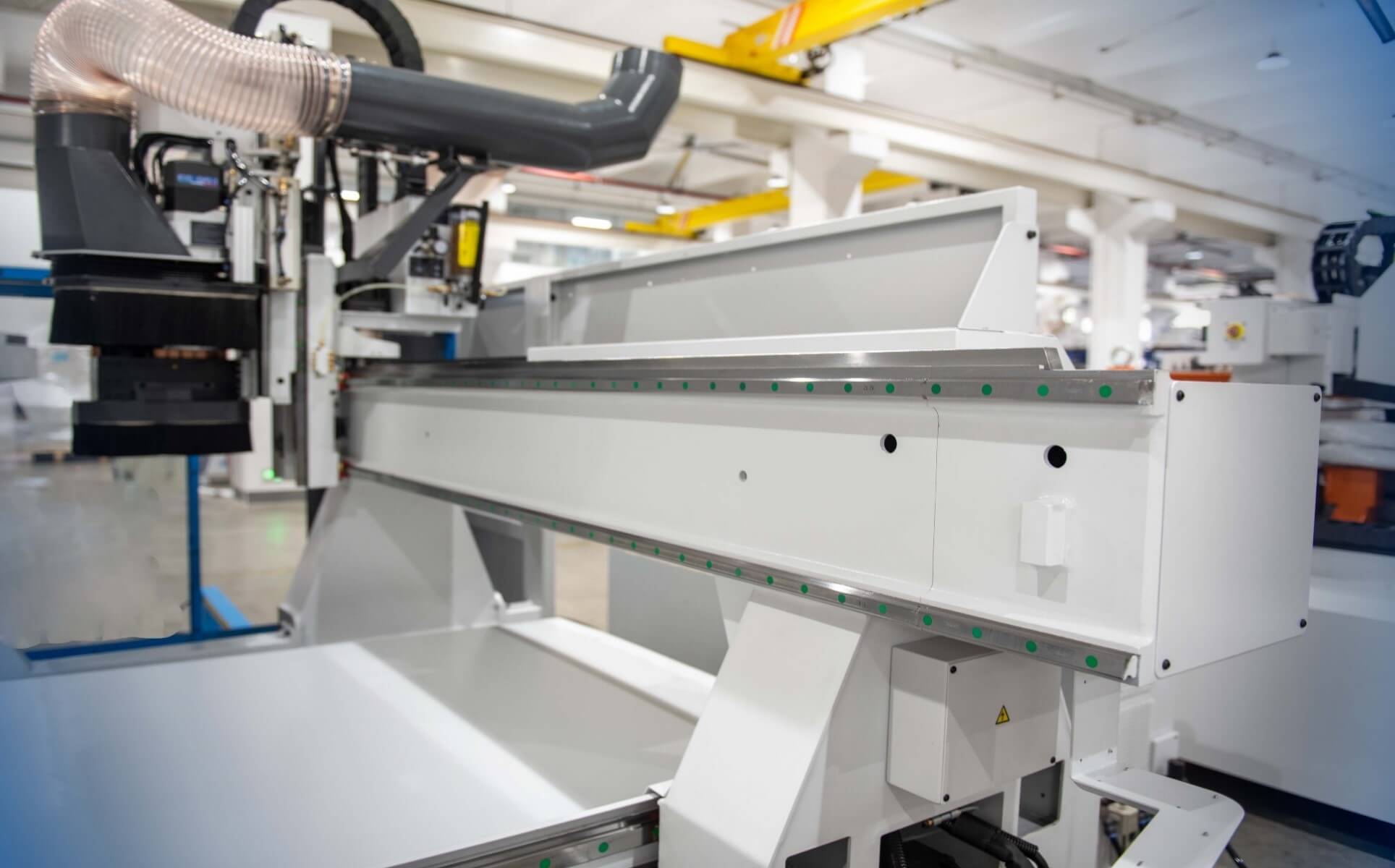

Станина и портал тяжёлое монолитное основание (ось Y Z). Сварная стальная конструкция с рёбрами жёсткости гарантируют жёсткость и прочность конструкции. Данное решение обеспечивает стабильную работу станка без лишних вибраций и высокую точность обработки.
Портал (ось Y), на котором смонтированы рабочие узлы перемещается продольно (ось X) вдоль основания.
За счёт массивной портальной конструкции, обеспечивается высокая жёсткость и надёжность конструкции.
Пяти осевой агрегат HSD (Италия), оснащён мощным электрическим шпинделем с жидкостным охлаждением.
Соответствует всем техническим требованиям для точного и высокоскоростного фрезерования.
Фрезерный узел смонтирован на каретке «Z», имеет пневматический запуск. Перемещение происходит по линейным направляющим шириной 75 мм и линейным подшипникам с предварительным нагружением, способным выдерживать одинаковые нагрузки в 4-х направлениях. Данное решение вместе с большим расстоянием между направляющими оси «Z» и оптимальным положением ходового винта (в центральной позиции) гарантирует высокую точность фрезеровки. Два сенсора обеспечивают правильный захват инструмента. Электрошпиндель оборудован системой очистки конуса посредством обдува воздухом для безопасного захвата.
жёсткая конструкция
жидкостное охлаждение
конусные зажимы HSK-F63
скорость вращения до 24 000 об/мин
Поворот по оси «C» +/- 360 ^
Поворот по оси «A» +/- 110 ^
автоматическая смена инструмента
система контроля инструмента
диагностика шпинделя визуализирована на стойке управления
защита от перегрузок
Двойной винт по оси Z обеспечивает надёжную конструкцию, за счёт распределения и снижение нагрузки на ШВП и направляющие. Быстрое переключение между различными процессами существенно влияет на увеличение скорости обработки.

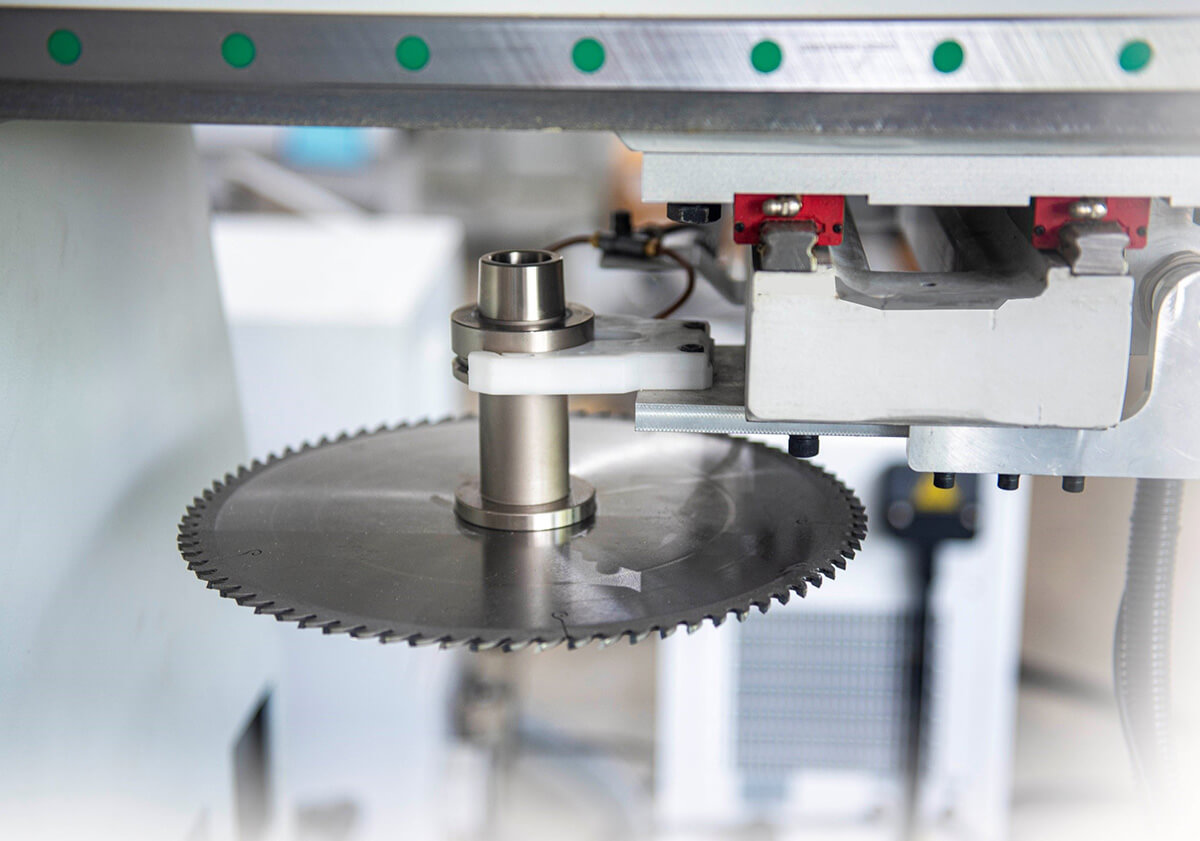

Сверлильная группа 20 позиций - для вертикальных и горизонтальных операций сверления с независимыми шпинделями. Все шпиндели поддерживают режимы для одиночного или множественного сверления. 12 (8+4) независимых вертикальных шпинделей вдоль оси X и оси Y, 4 (2+2) двойных независимых горизонтальных шпинделей вдоль оси X и оси Y, Пазовальная пила.

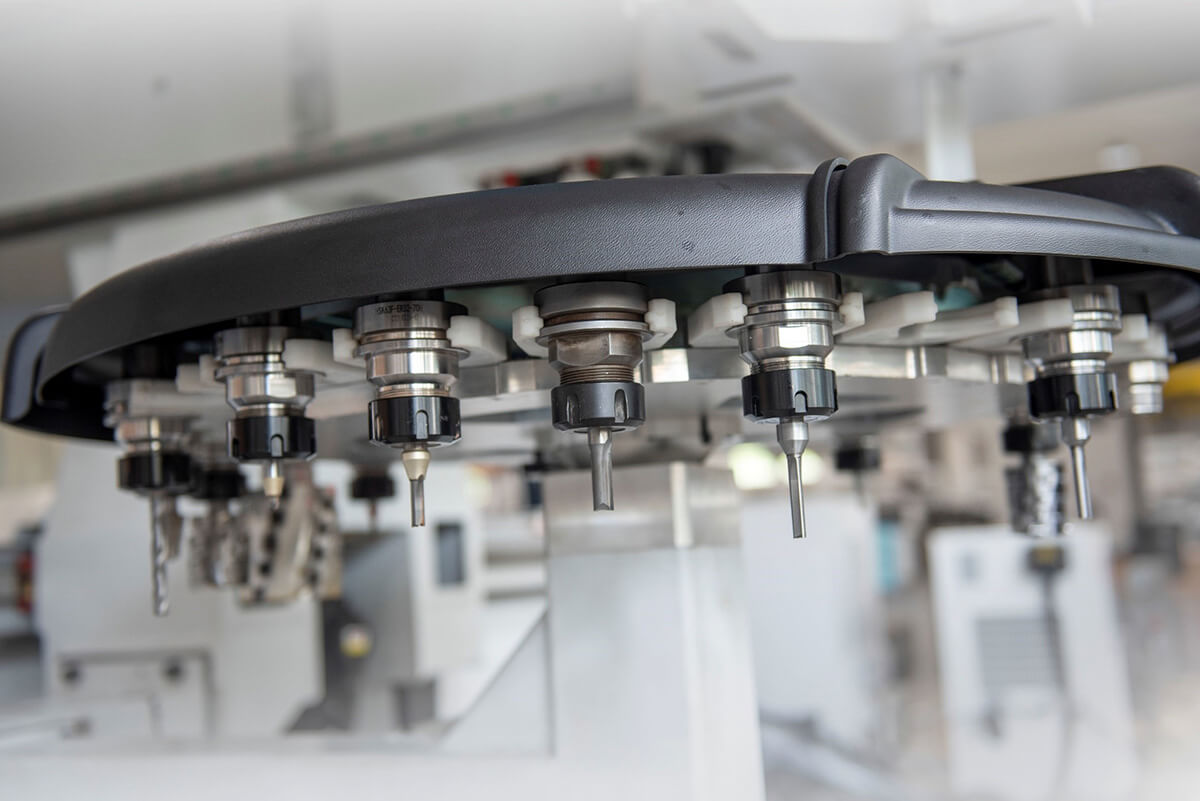

Магазин инструмента карусельного типа на 22 позиции, оснащён сервоприводом и обдувом зоны захвата инструмента. Максимально допустимый вес инструмента 6 кг.
Магазин инструмента 5 позиций для патрона HSK 63 F линейного типа в базовой комплектации для использования тяжёлых агрегатов:
Без шланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек или пневматических зажимов. Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами.
Данная система позволяет избавиться от всех внешних шлангов и имеет следующие преимущества:
нет никакого риска повреждения шлангов во время обработки
возможность установки до 8-ми вакуумных подушек на каждый профиль
меньше расстояние между профилями, как следствие, уменьшение размеров самой маленькой панели, которая может быть обработана
лёгкая подготовка рабочего стола посредством установки вакуумных подушек везде, где необходимо, без соединения шлангами.
Преимущество данного решения:
экономия времени
лучшее удержание заготовок
лёгкая подготовка рабочего стола благодаря широкому набору вакуумных подушек и пневматических зажимов.
Позиционирование алюминиевых профилей по линейным направляющим и каретками плавного перемещения. Линейные подшипники с двусторонним уплотнением для предотвращения попадания пыли внутрь. Блокировка алюминиевых суппортов всегда активирована на двух направляющих посредством пружинного устройства. Пневматическая разблокировка.
Суппорты - Станок оборудован 8-ю суппортами с базовыми упорами внутри алюминиевых профилей для высокой жёсткости. Опускание упоров управляется ЧПУ.
2 упора на правой направляющей линейке
2 упора на левой направляющей линейке
8 базовых упоров на суппортах
6 базовых упоров на станине (монолитная конструкция обеспечивает надёжность и высокую точность позиционирования)
Дополнительный 0 для позиционирования арочных изделий на суппорте
Оборудование оснащено защитным ограждением и оптическим барьером, что обеспечивает безопасную эксплуатацию для пользователей.
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
Видео станка в работе
Наглядная информация о работе и обслуживании оборудования
