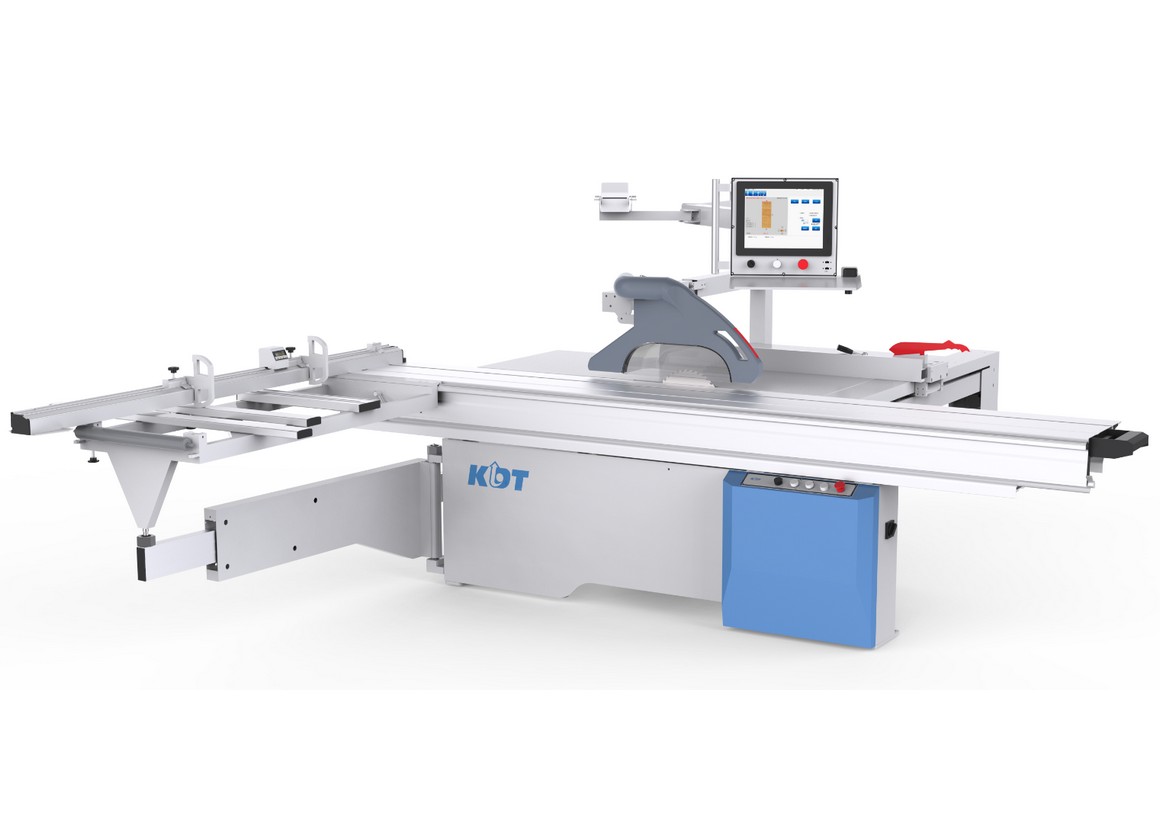

Форматно-раскроечный станок с ЧПУ KDT KS-132PV
Модели серии
Особенности модели KDT KS-132PV
-
Полностью электронные регулировки
-
Работает с БАЗИС-Мебельщик
-
Печатает этикетки
-
Ширина каретки 430 мм
-
Вес станка 1100 кг
Модели серии
Особенности модели KDT KS-132PV
-
Полностью электронные регулировки
-
Работает с БАЗИС-Мебельщик
-
Печатает этикетки
-
Ширина каретки 430 мм
-
Вес станка 1100 кг
Модель
KDT KS-132PV
Особенности модели KDT KS-132PV
-
Полностью электронные регулировки
-
Работает с БАЗИС-Мебельщик
-
Печатает этикетки
-
Ширина каретки 430 мм
-
Вес станка 1100 кг
Форматно-раскроечный станок с ЧПУ KDT KS-132PV предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.). Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.
Отличительные особенности
-

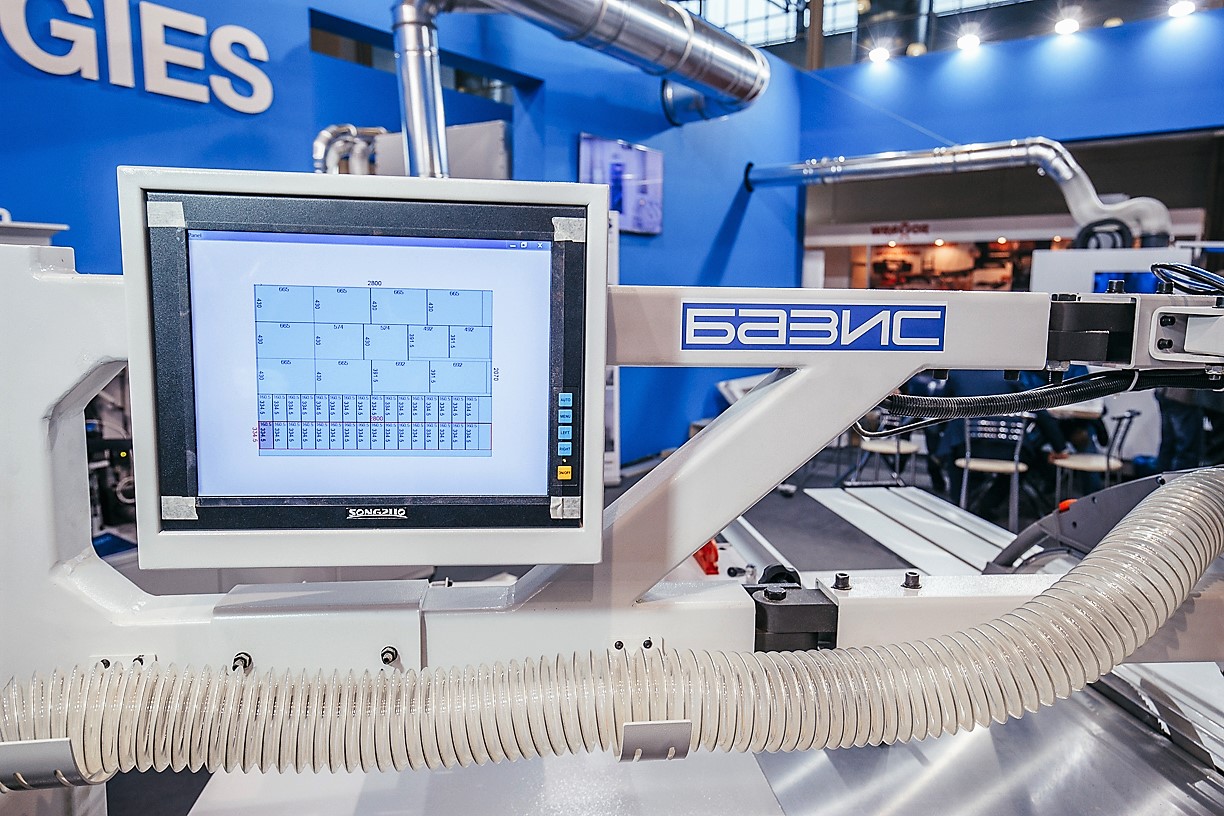

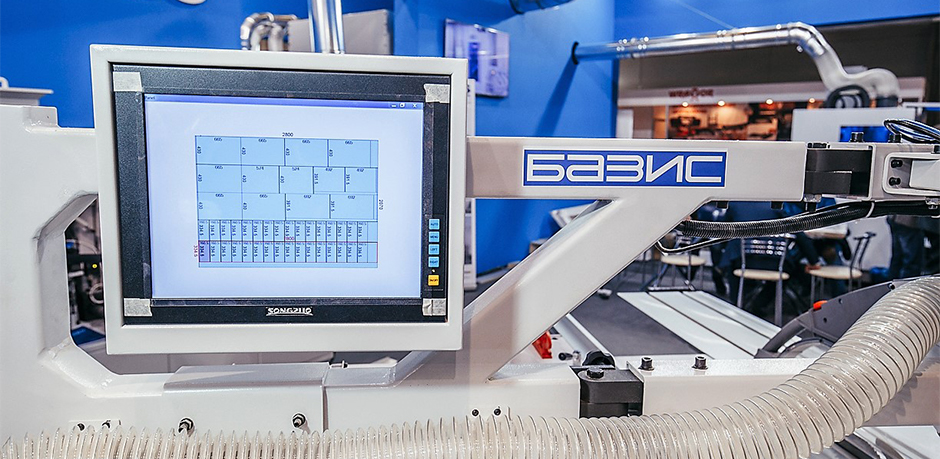

Работа с модулем «Базис Раскрой», загрузка карт
-
Позиционное управление параллельным упором
-
На поперечном упоре установлен цифровой счетчик
-
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка
-
Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация
-
Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430мм
-

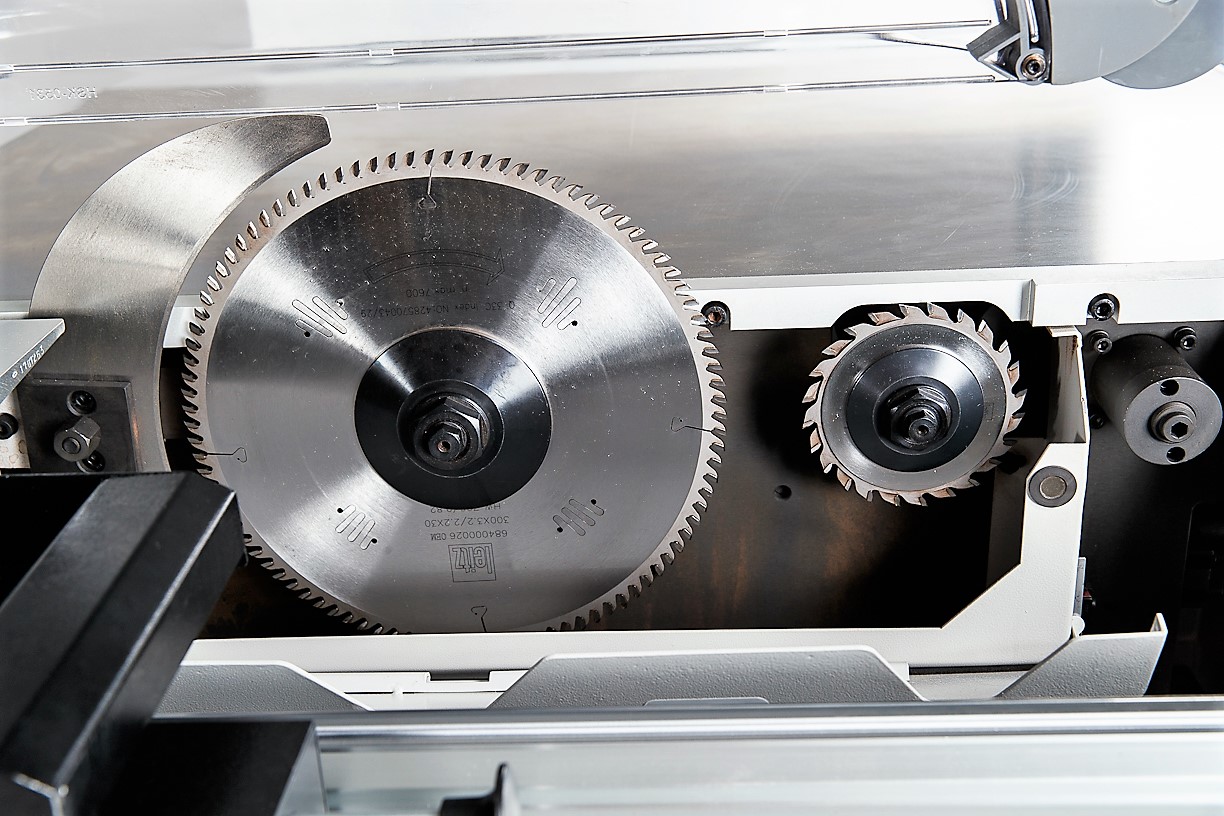

Собственные электродвигатели на подрезную и основную пилу 0,75/5,5кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал
-
Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания
-
Наклон пильного узла с электроприводом, задается на основном компьютере
-
Программа оптимизации раскроя
-
Возможность программирования очередности распила
-
Возможность импорта файлов с картами раскроя
Конструктивные преимущества
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.
Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.

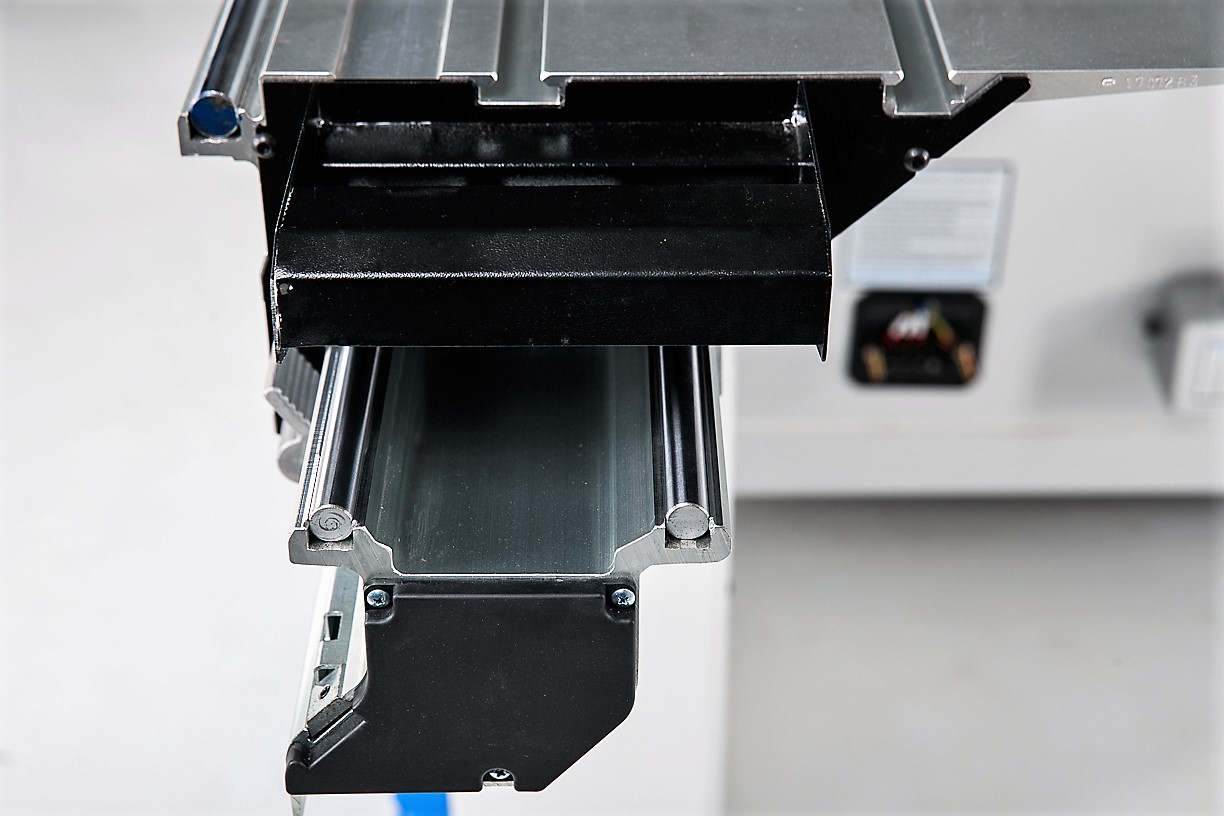

Каретка изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430 мм.

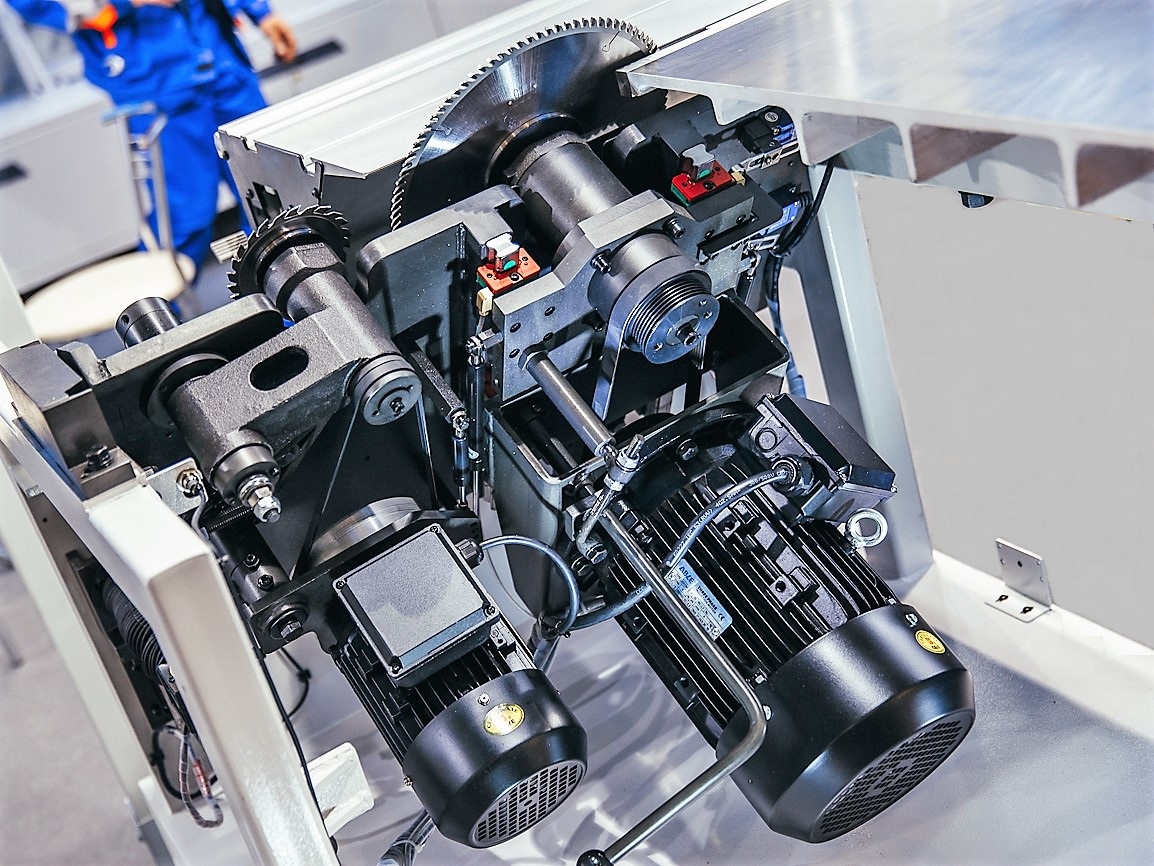

Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них отсутствует вибрация.
Приводы для наклона в одну сторону с ручной регулировкой скорости.
Данные двигатели изготавливаются специально по параметрам компании KDT и оптимизированы для применения на форматно-раскроечных станках.
Агрегаты с двумя скоростями – 4/5 тыс. об/мин, скорости переключаются вручную.

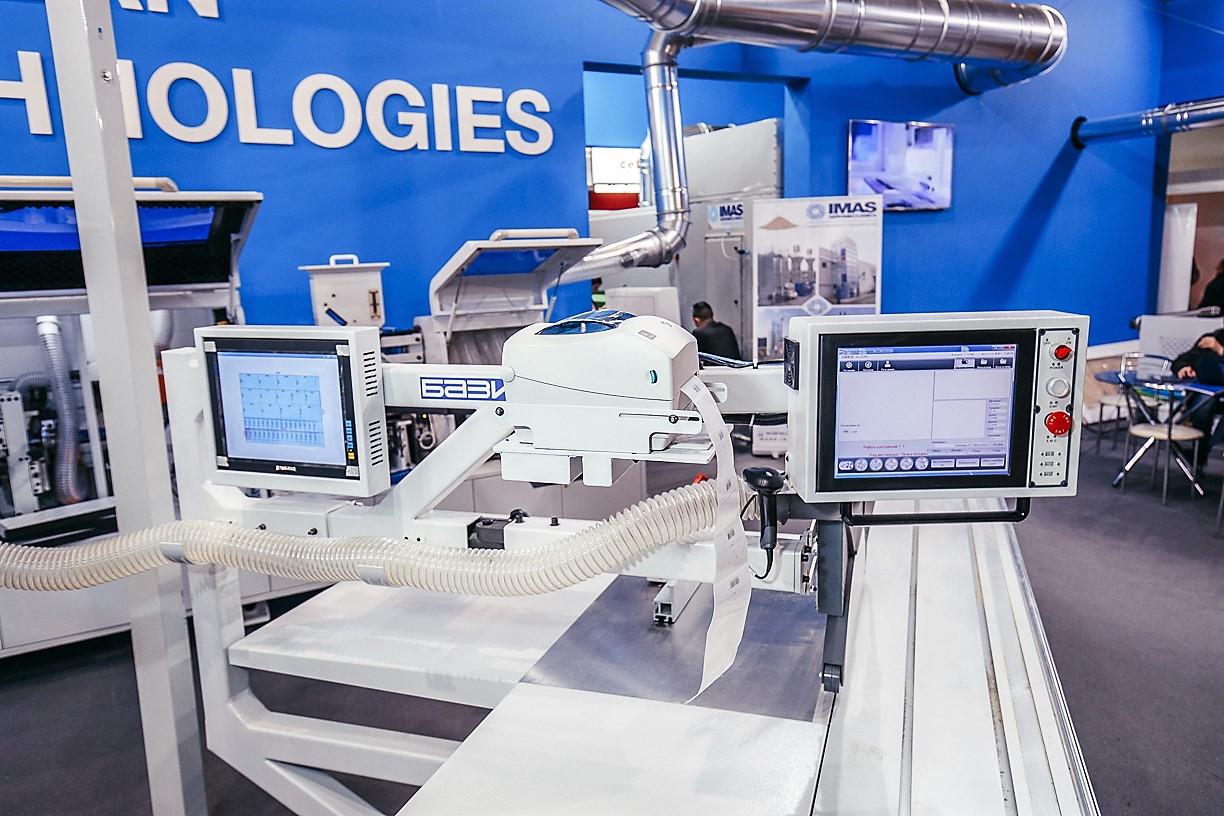

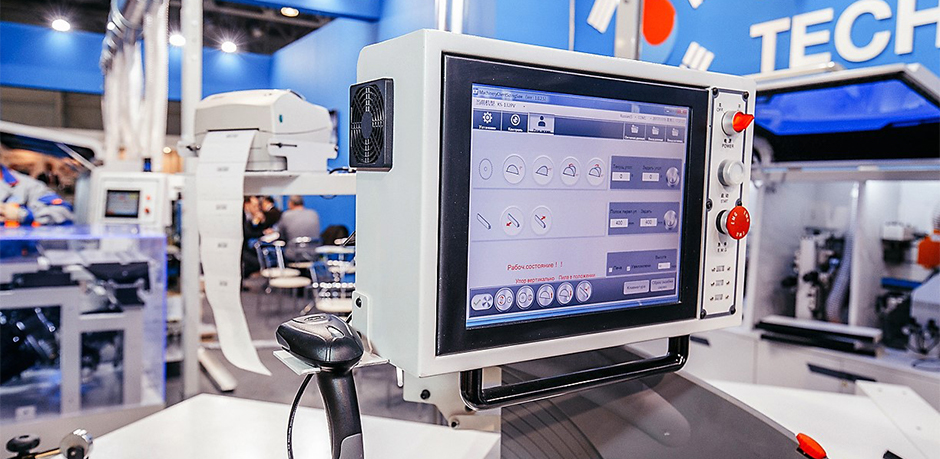

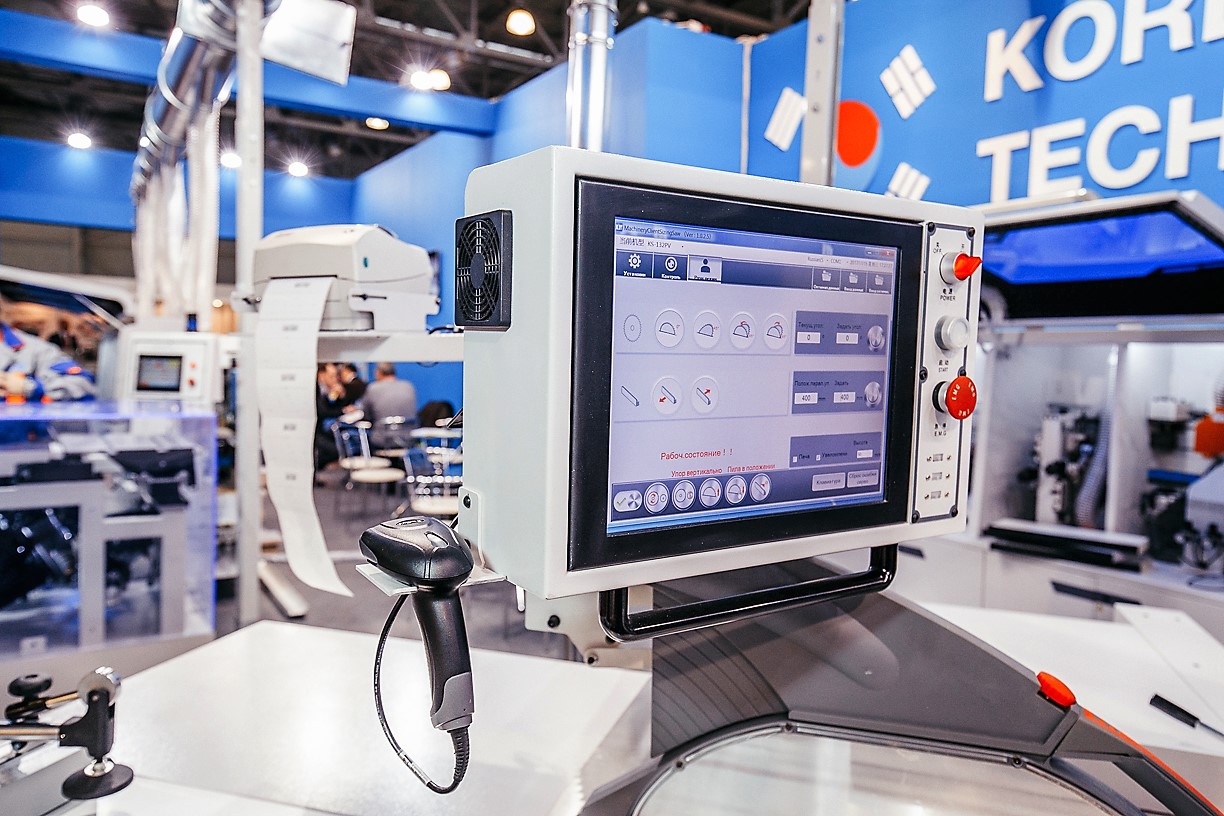

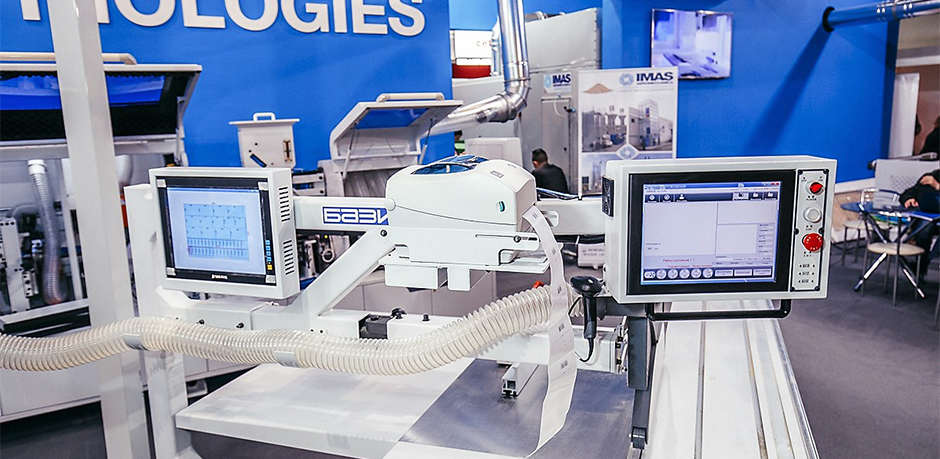

Промышленный компьютер с сенсорным экраном (TouchScreen) на базе Windows обеспечивает надежную работу системы ЧПУ, программное обеспечение KDTsoft.

15-дюймовый сенсорный экран обеспечивает комфортное использования всех функций.
Блок управления позволяет управлять параллельным упором при помощи сервопривода и наклонять пильный агрегат в обе стороны.
Для удобного и эффективного процесса работы оператора, в нижней части экрана расположены часто используемые функции.
Блок управления, который работает с программой с собственной программой оптимизации.
В базовой комплектации несколько USB разъемов.
Точность и плавность перемещения упора обеспечивается за счёт сервомотора Delta (Тайвань) и высокоточной шарико-винтовой пары Hiwin (Тайвань).
Скорость перемещения упора до 15 м/мин.

Дополнительный пульт управления на станине позволяет быстро включать и выключать двигатели основной и подрезной пилы.
Для обеспечения безопасности компьютер и дополнительный пульт управления оснащены кнопками аварийной остановки.

Максимальное расстояние от пильного диска до параллельного упора – 1250 мм.

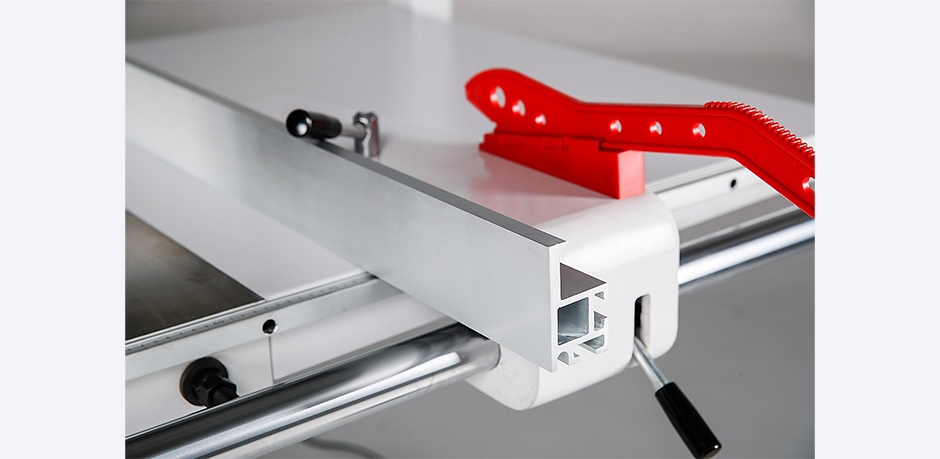

Толкатель для безопасной работы с узкими заготовками.

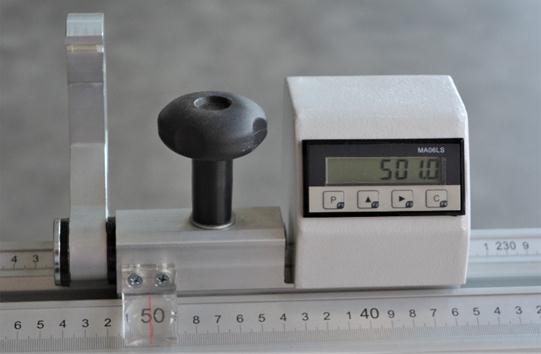

Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.

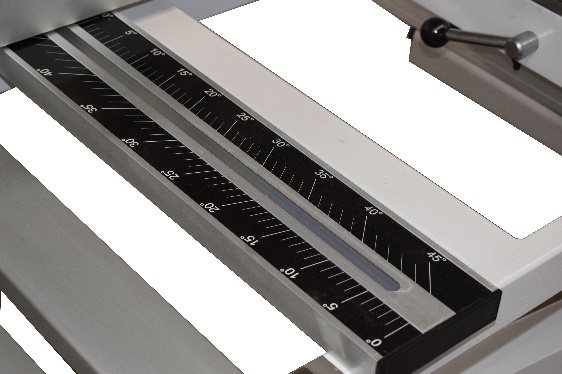

При необходимости поперечный упор, может быть, развернут на угол от 0 - 45° для пиления под углом.

Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.

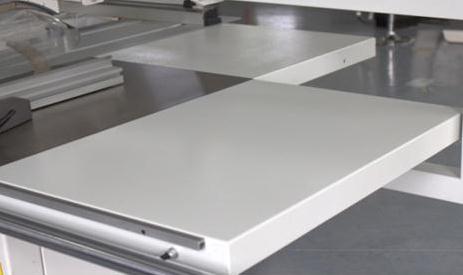

Полноформатные дополнительные столы позволяют распускать листы различных размеров.

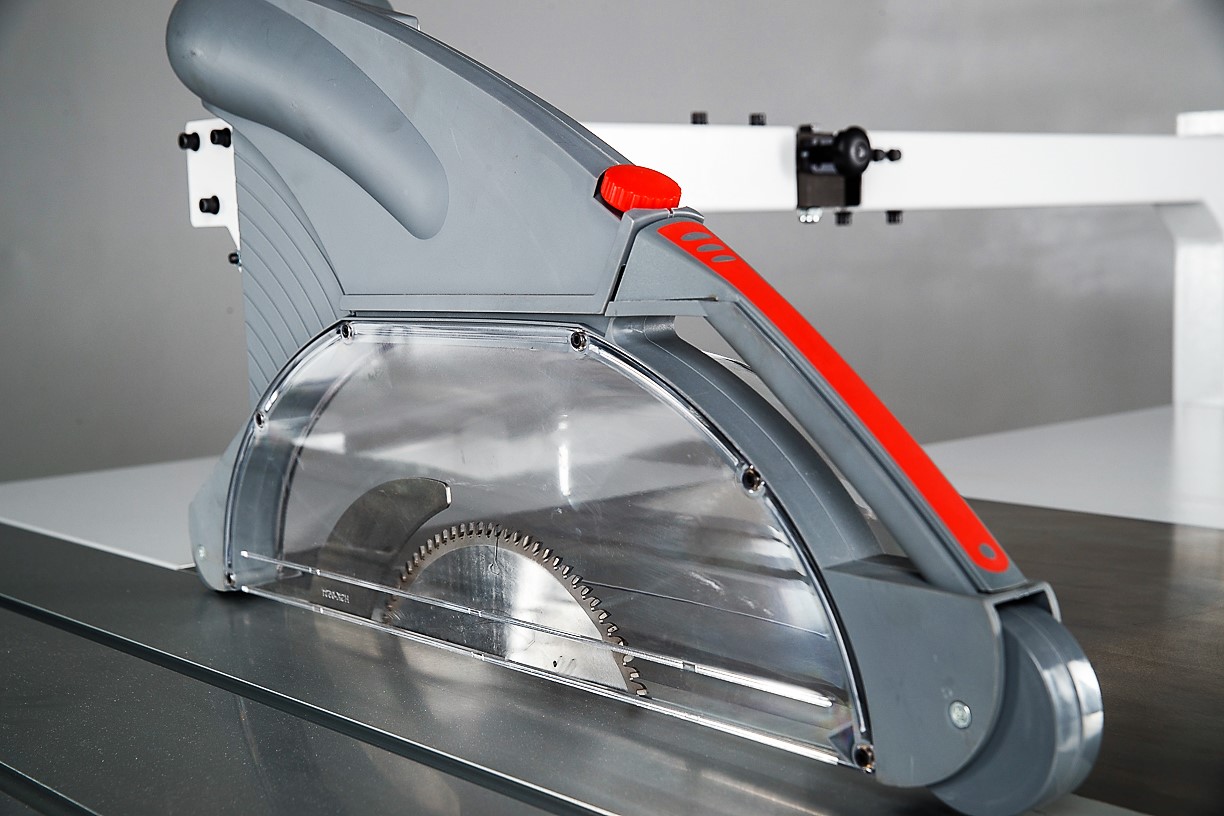

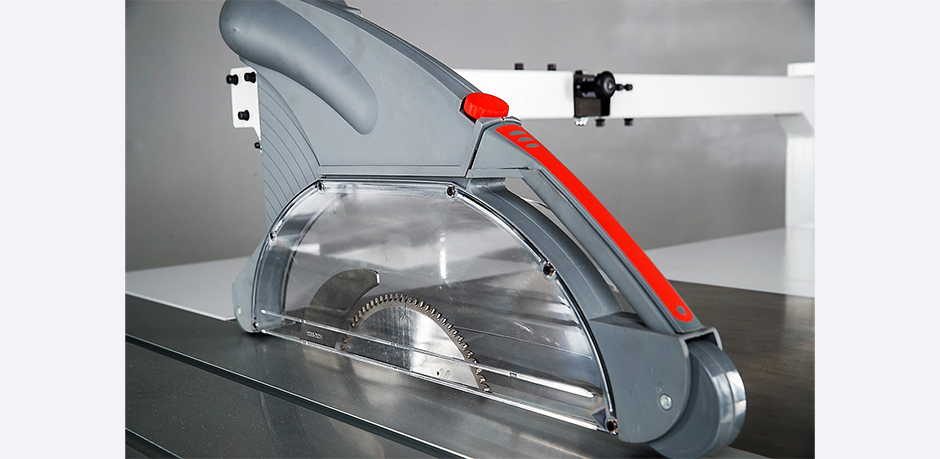

Прозрачный защитный кожух пилы, обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.
Основной патрубок для удаления опилок находится в моторном отсеке.

Удобная настройка и замена пил при помощи рожкового ключа (не шестигранник, т.к. он забивается пылью и осложняет процедуру).

Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.

Наименование | KS-132PV |
---|---|
Диаметр основной пилы, мм | 300/30 |
Частота вращения основной пилы, об/мин | 4000/5000 |
Мощность привода основной пилы, кВт | 5,5 |
Диаметр подрезной пилы, мм | 120/22 |
Частота вращения подрезной пилы, об/мин | 8000 |
Мощность привода подрезной пилы, кВт | 0,75 |
Наклон пильного диска | 0-45° |
Максимальная высота пропита – 90°, мм | 100 |
Максимальное расстояние продольного упора от пильного диска, мм | 1250 |
Размеры подвижной каретки, мм | 3200х430 |
Диаметр патрубка для аспирации, мм | 80/100 |
Масса, кг | 1100 |

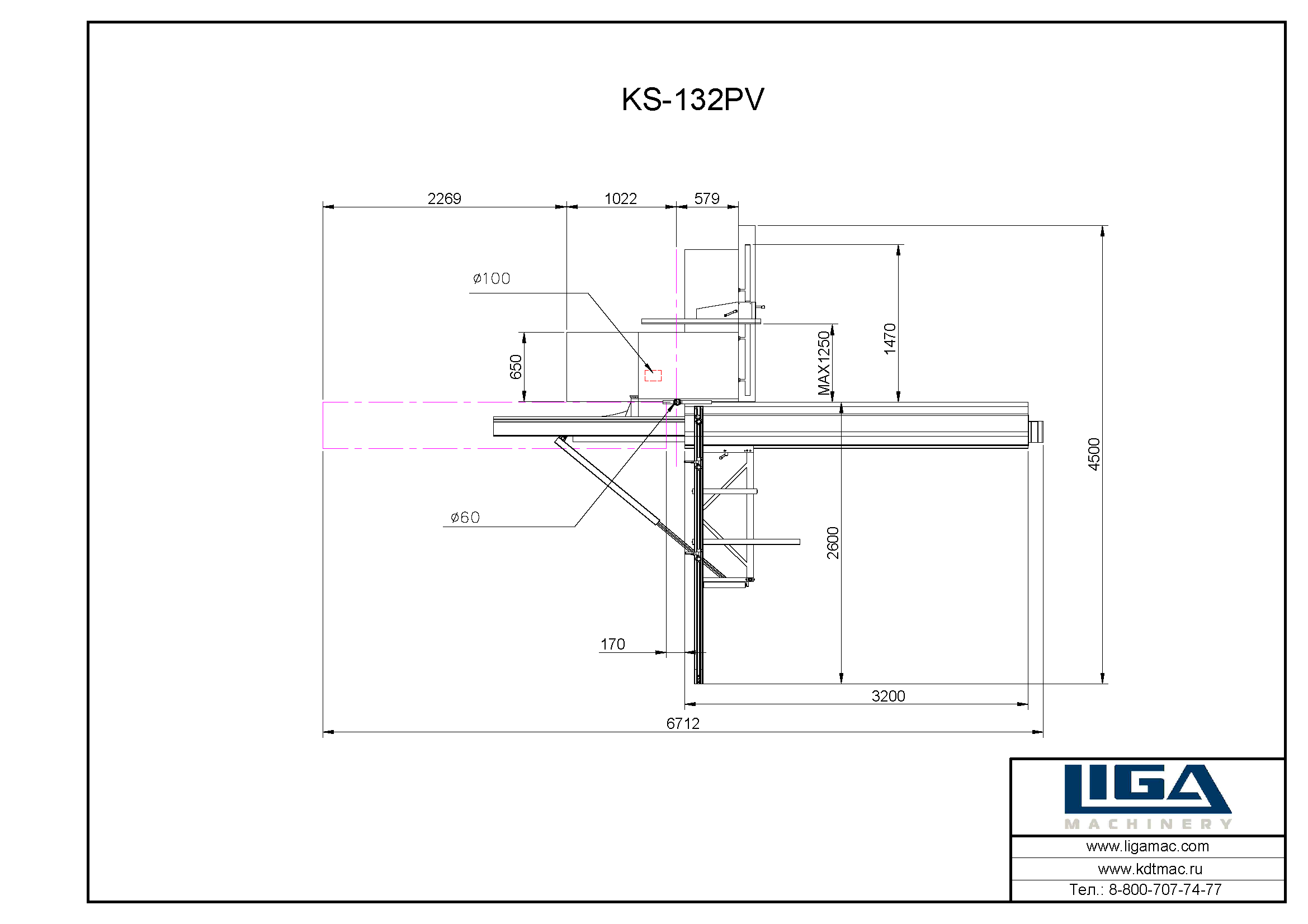

Габариты LxWxH, мм | 3350х3450х1510 |
