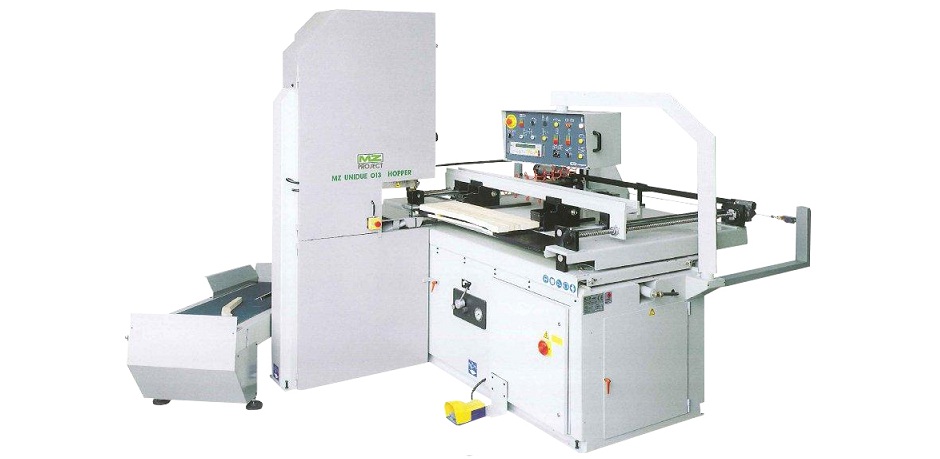

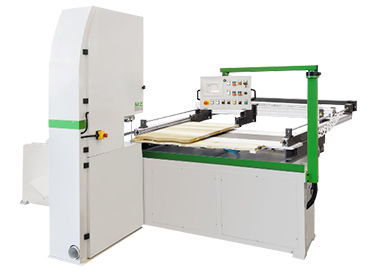

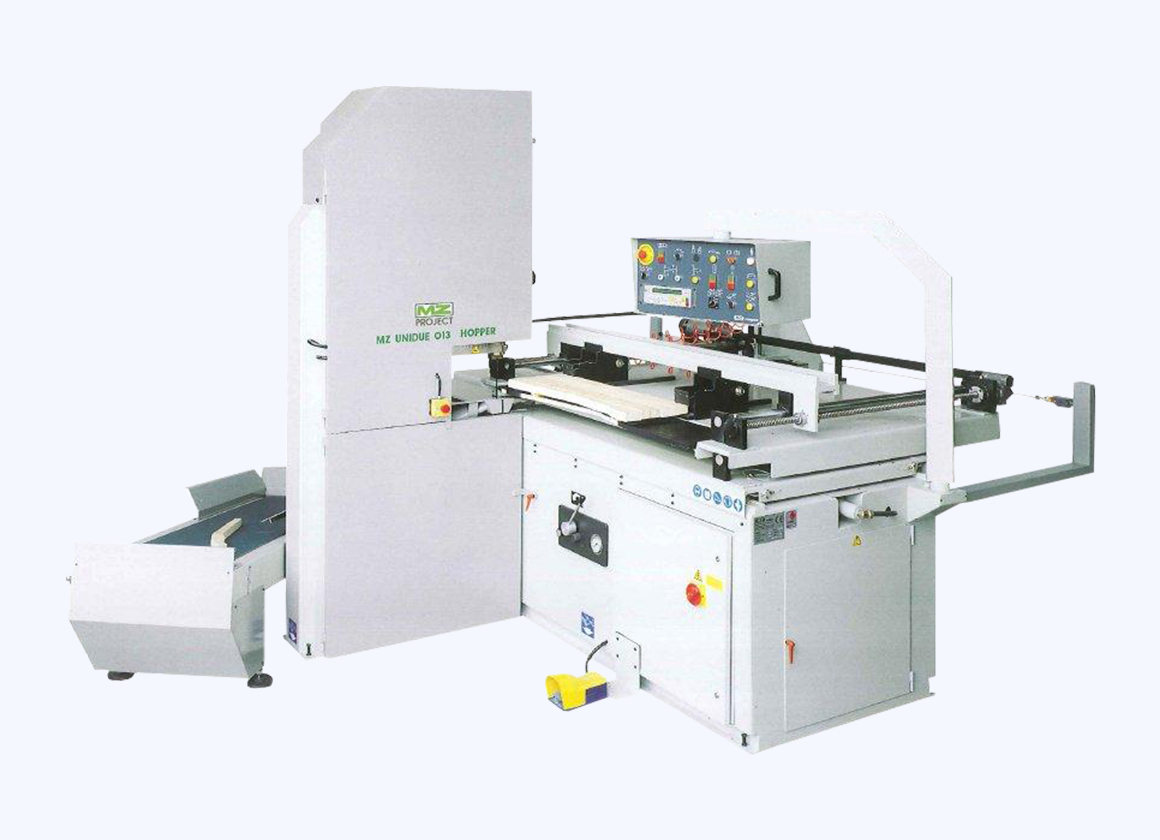

Ленточнопильный копировальный станок с автоматической подачей MZ UNIDUE HOPPER 013/020

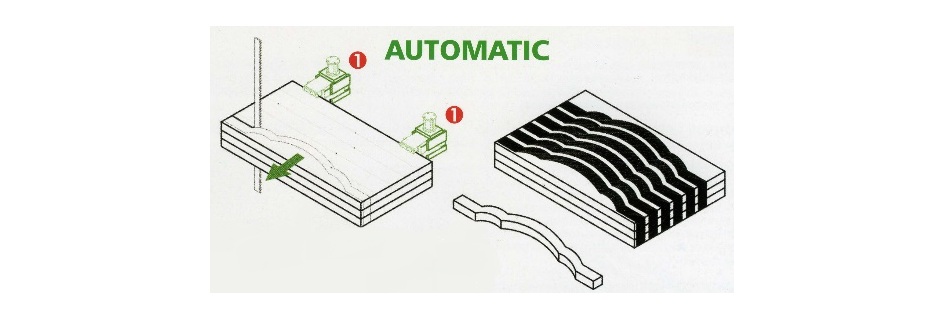

MZ HOPPER создан для распиловки различных панелей и щитов к примеру: МДФ, ДСП, мебельный щит, фанера; с постоянной бездефектной поверхностью. Ось Y совместно с автоматическим подающим устройством расположенном на рабочем столе, автоматически позиционирует щит на линии распила после каждой операции распиловки до полного завершения работы, без вмешательства оператора.

Стандартно копировальные станки производятся в двух вариантах по рабочей длине пиления: 1300 мм и 2000 мм. По специальному заказу можно увеличить рабочие размеры. Дополнительно станки могут комплектоваться конвейером и лазерным устройством для облегчения позиционирования заготовки и удаления отпиленных деталей из рабочей зоны.

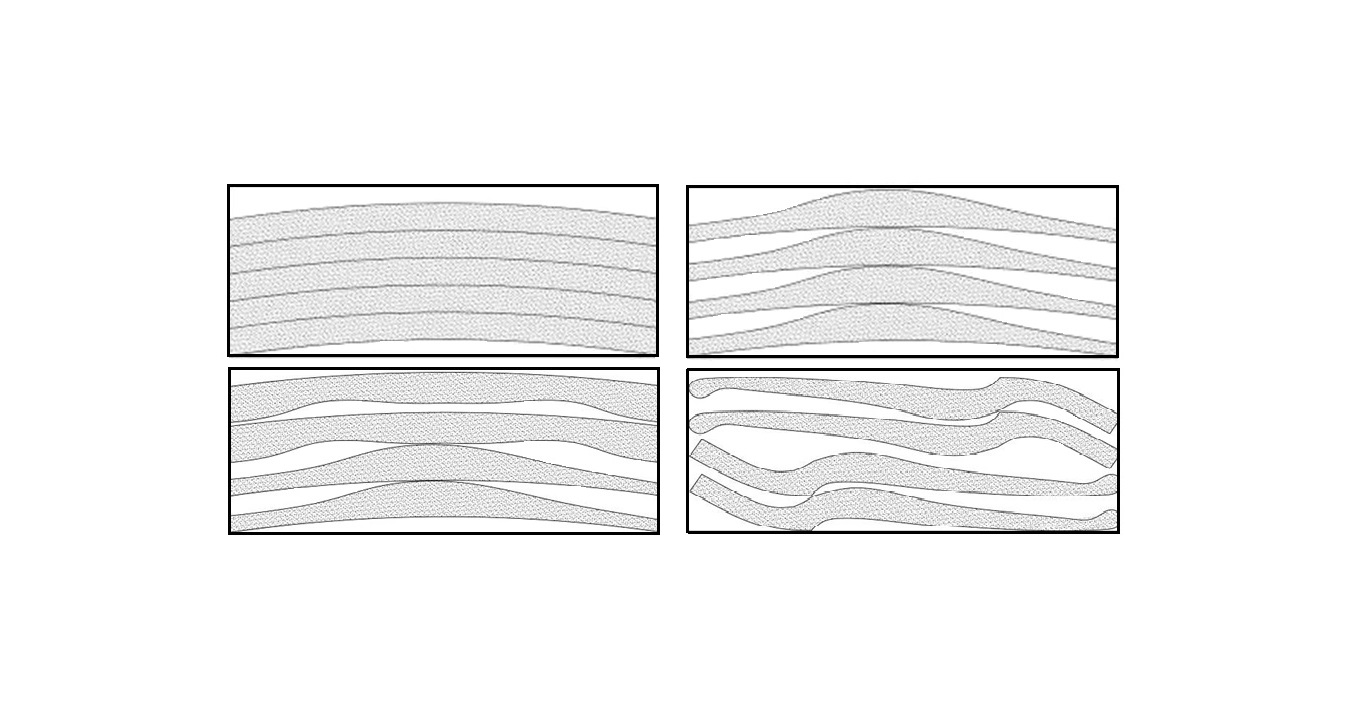

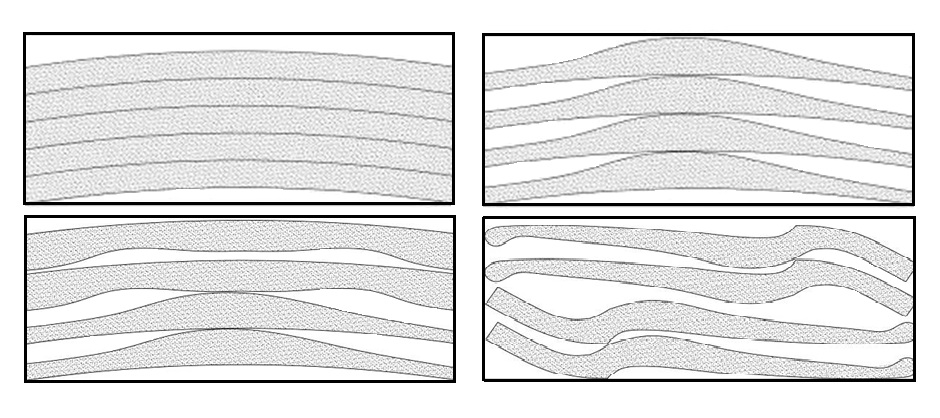

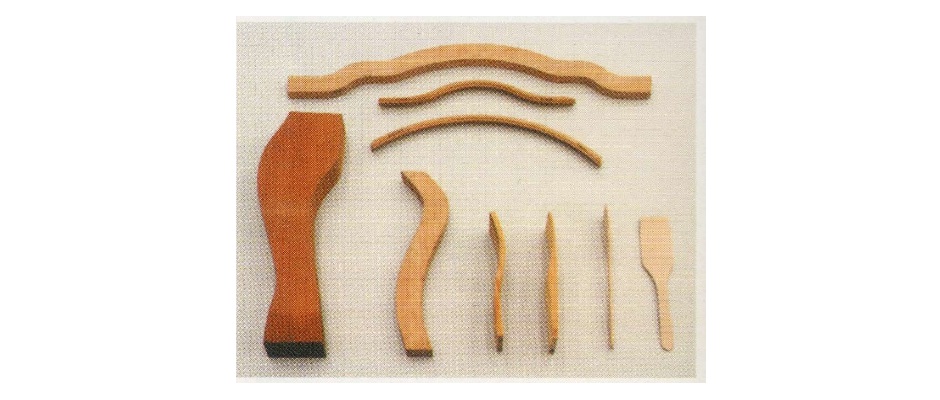

Уникальная запатентованная система поворота режущей пилы на +/- 45° совместно с подачей детали в продольной и поперечной осях, позволяют выпиливать сложные криволинейные детали.

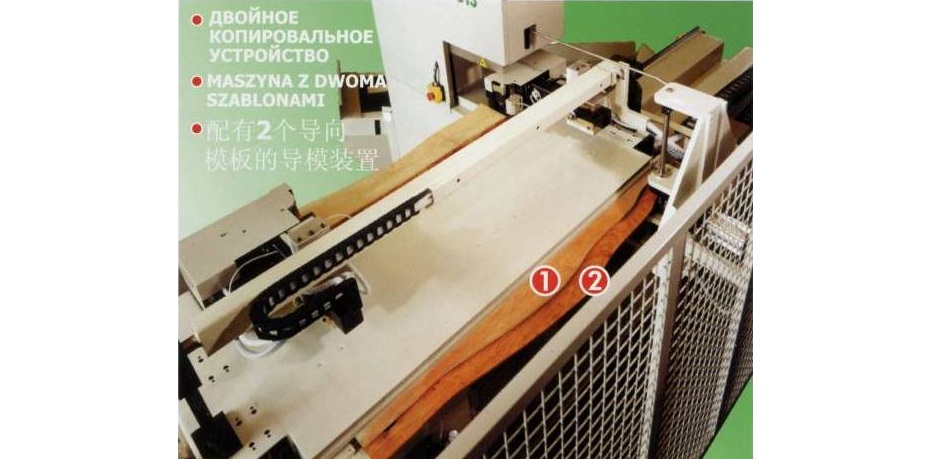

В станке используется простая и надежная копировальная система состоящая из двух копиров с независимым управлением, которая позволяет получить два различных профиля на одной детали.

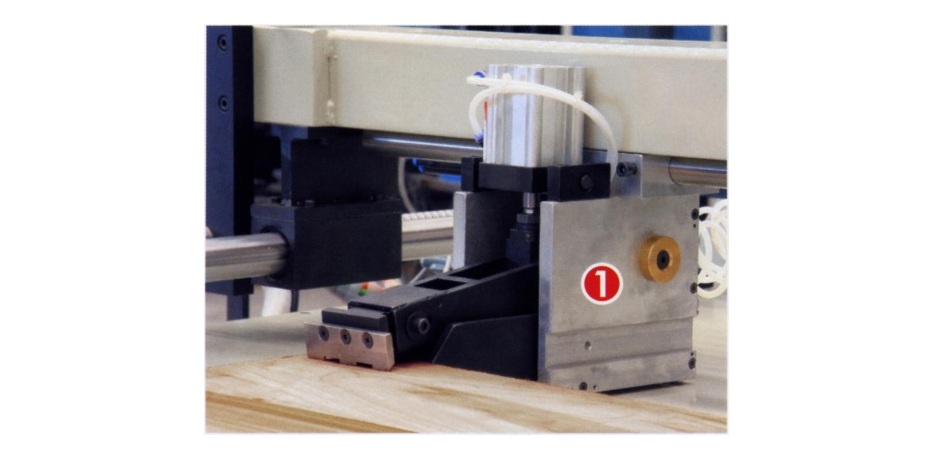

Станок укомплектован двумя зажимами, которые крепятся на верхней подвижной балке, легко перемещаются вдоль нее по направляющей для регулировки под различные размеры исходного материала.

Станина прямоугольной формы из толстых сварных балок, обшитых металлическими листами, снабжена дверями для обслуживания и ремонта.

Стол сделан из металлического щита. Нижний стол прямо связан со станиной станка через скользящие направляющие, зубчатую реечную передачу с бесщеточным мотором. Верхний стол механически связан с нижним столом для того, чтобы выполнять одновременно продольные движения вперед и назад (ось X). Через скользящие направляющие и пневматические цилиндры верхний стол также выполняет боковое движение по отношению к нижнему столу (ось Y). Под верхним столом находятся скользящие направляющие и пневматические цилиндры для копировального суппорта. На верху стола расположены пневматические зажимы для фиксации детали во время операции распиловки.

Корпус ленточной пилы закреплен на левой стороне станины. Ленточная пила полностью закрыта, есть дверь и поликарбонатный защитный экран. Рама сварена из металлических труб. На ней установлены алюминиевые маховики, и поворотные направляющие для пилы. Нижний маховик приводится в движение мотором через шкив и V-образный ремень.

Позади ленточной пилы есть специальный скат, по которому отпиленные детали падают вниз.

Стандартная комплектация станка:
• 1 ленточная пила
• 2 пневматических прижима
• 2 отвода для подключения аспирации Ø 120 и 100 мм
• Электронная смазка
• Пневматическое натяжение ленточной пилы
• Автоматическая регулировка скорости рабочего стола
• 2 устройства для копиров имеющих 2 различных профиля
