Автоматический кромкооблицовочный станок KDT KE-465JSK предназначен для облицовывания прямолинейных кромок мебельных щитов и заготовок.
На станке установлены два узла нанесения жидкостей:
Первый узел для нанесения разделительной жидкости: с помощью 2-х форсунок перед агрегатом предварительного фрезерования (прифуговка) заготовки. Это наносится специальная разделительная жидкость, выступающие наружу остатки клея не вступают в соединение с заготовкой.
Второй узел для нанесения полировальной жидкости: с помощью 2-х форсунок перед полировальным агрегатом. Это наносится очистительная жидкость. Основная задача удаление нанесенного в начале антиадгезива (разделительная жидкость) и свободных остатков клея. А так же для придания блеска обработанной кромки детали.
Схема обработки








- Узел предварительного фрезерования
- Пресс группа с узлом предварительной обрезки кромки
- Узел чистовой торцевой обрезки
- Фрезерный узел для снятия свесов
- Узел обкатки углов
- Первый узел циклевания с радиусными ножами
- Второй узел циклевания с плоскими ножами
- Полировальный узел
Отличительные особенности
-
Скорость подачи 15-23м/мин;
-
Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами;
-
Программирование технологических перерывов нагрева клеевой ванны;
-
Индивидуальный частотный преобразователь для каждого рабочего узла;
-
Освещение в защитной кабине;
-
Для безопасности станок оборудован электронной системой блокировки двери кабины;
-
Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали;
-
Базирующая линейка с цифровым счетчиком гарантирует быстрый и точную установку необходимого съема на детали во время фрезерования на узле прифуговки;
-
Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
-
Регулировка передних и задних свесов кромки с панели управления.
Конструктивные преимущества
Станина кромкооблицовочного станка KDT KE-465JSK имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение узлов в течении всего срока эксплуатации.
После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре с ЧПУ за одну установку.
Перед покраской станина проходит через специальные ванны для обезжиривания поверхности и затем поступают в автоматическую камеру порошковой окраски.

Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen».
Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
Пульт управления русифицирован.
Опционально, станок может быть оснащен системой автоматической пневмо-перенастройки узлов и агрегатов станка с пульта управления.

Шток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы.

Узел предварительного фрезерования оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки.
Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами. Сколы и небольшие повреждения плит могут возникнуть не только при раскрое, но и во время хранения, перемещения деталей между операциями, штабелирования и загрузки в станок. Особенно легко повреждаются «рыхлые» плиты с тонкой непрочной облицовкой. Гарантировать, что линия стыка пласти и кромочного материала будет идеальной может только предварительное фрезерование.

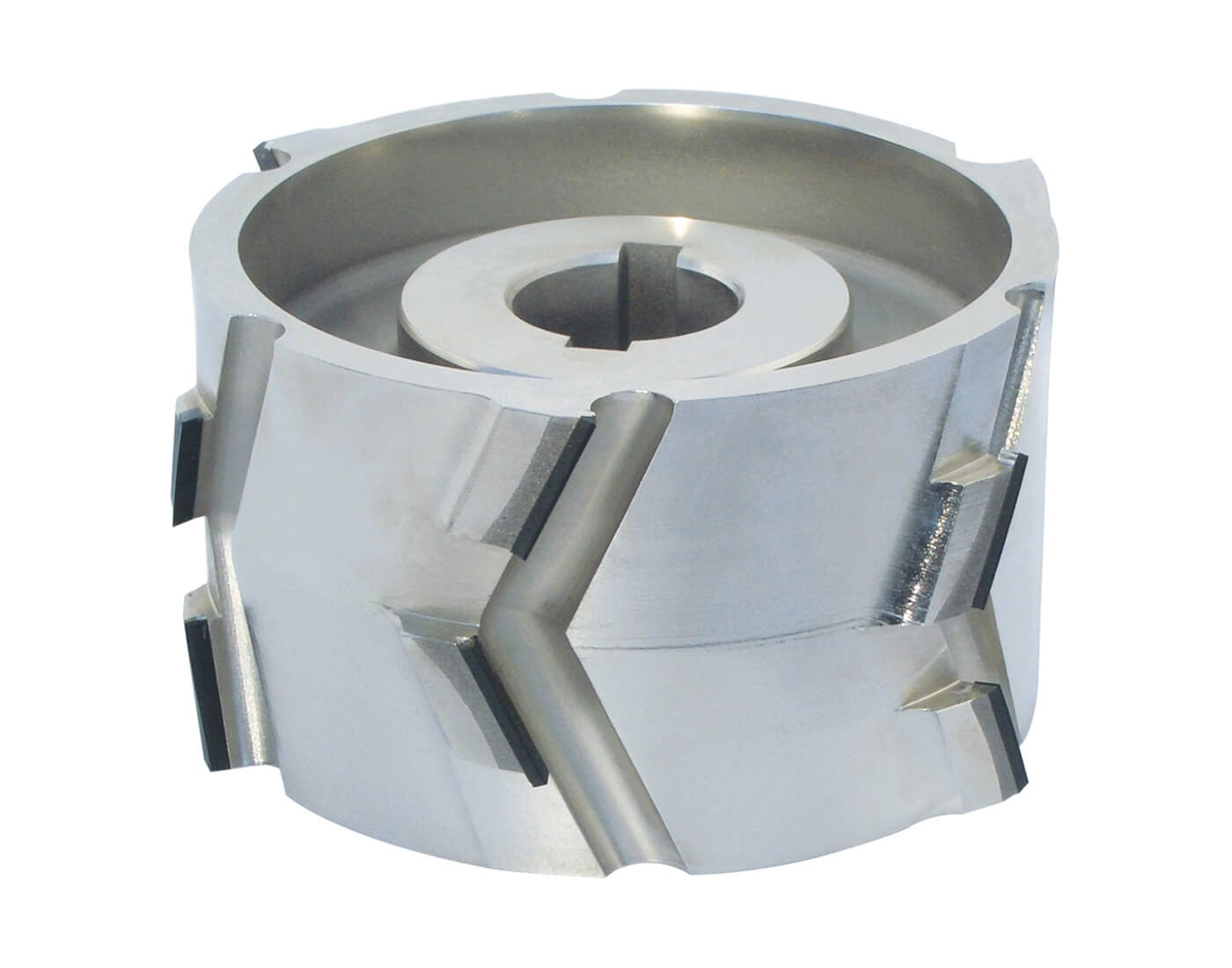

Узел предварительной прифуговки оснащен алмазными фрезами высотой 40 мм (60 мм - опция).

Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.
На каждом ролике установлен отдельный пневмо цилиндр. Из 4-х роликов 2 ролика имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Т.е. 2 цилиндрических ролика осуществляют давление по всей толщине детали, а 2 конических ролика сосредоточены на нижнем и верхнем участках детали.
Мощный пневматический цилиндр ножа предварительной торцовки успешно справляется с толстой кромкой.

Верхняя клеевая ванна с предварительным расплавом клея. Вместительность 5 литров.
Клей подается дозировано и не перегревается во время простоев станка. Смотровое окно позволяет контролировать наличие клея.
Время разогрева и готовности к работе 15 минут.

Двупильный узел чистовой торцевой обрезки задних и передних свесов, оснащен двумя высокочастотными электродвигателями.
Перемещение пильных узлов осуществляется по призматическим линейным направляющим.
Узел оснащен системой автоматической смазки направляющих.

Снимает верхние и нижние свесы кромки с заготовки. Фрезерный узел состоит из двух высокочастотных электродвигателей оснащенных радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм.
Деталь отслеживается с помощью двух больших круглых копиров (на каждом моторе) установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.

Узел раунда (обкатка углов) оснащен двумя высокоскоростными моторами и успешно работает на скорости 20 м/мин. Возможны четыре схемы работы.

Первый узел циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0 мм снимают тонкий слой с отфрезерованной части кромки, в результате мы получаем ровную обработанную поверхность.

Второй узел циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью.
Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали.

Узел полировки осуществляет полировку обработанной части кромки. Для безопасности узел оборудован дополнительными защитными кожухами.

Наименование | KDT KE-465JSK |
---|---|
Толщина кромки Минимальная Максимальная |
Толщина кромки 0,4 мм 3,0 мм |
Толщина заготовки Минимальная Максимальная |
Толщина заготовки 10 мм 60 мм |
Размер минимальной детали | 300х60 мм 150х150 мм |
Длина заготовки, мм | ≥150 |
Ширина заготовки, мм | ≥60 |
Скорость подачи, м/мин | 15-23 |
Узел прифуговки, кВт | 2х2.2 |
Узел чистовой торцовки кромки, кВт | 2х0.37 |
Узел фрезерования кромки, кВт | 2х0.7 |
Узел Раунд (фрезерования углов кромки), кВт | 2х0.3 |
Узел полирования, кВт | 2х0.37 |
Мощность двигателя подачи, кВт | 3.7 |
Установленная мощность, кВт | 18.65 |
Рабочее давление, МПа | 0,6 |
Рабочее напряжение, В | 380 |
Габариты LxWxH, мм | 6604x830x1610 |
Масса, кг | 2296 |
Обратите внимание! | Размер фрез на прифуговке в стандартной комплектации 125Х30ХН40 mm. |
Инструменты и расходники для KDT KE-465JSK

Артикул: TL00000167
Фреза DIA напайная 125*30*43 z3+3 LH H2,5 KDT 6052823_E
Товар в наличии
44 482 руб.
44 482 руб./шт.

Артикул: TL00000166
Фреза DIA напайная 125*30*43 z3+3 RH H2,5 KDT 6052822_E
Товар в наличии
44 482 руб.
44 482 руб./шт.

Артикул: TL00000158
Фреза DIA напайная 125*30*43 z3+3 LH H4 KDT 6052823
Товар в наличии
52 327 руб.
52 327 руб./шт.

Артикул: TL00000157
Фреза DIA напайная 125*30*43 z3+3 RH H4 KDT 6052822
Товар в наличии
52 327 руб.
52 327 руб./шт.

Артикул: TL00000156
Фреза DIA напайная 125*30*43 z3+3 54° RH H4 KDT 6053339
Товар в наличии
73 372 руб.
73 372 руб./шт.

Артикул: TL00000155

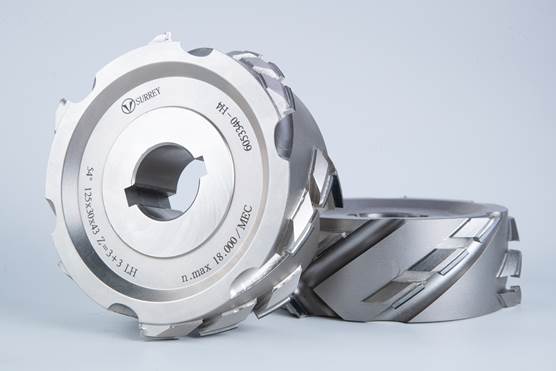

Фреза DIA напайная 125*30*43 z3+3 54° LH H4 KDT 6053340
Товар в наличии
73 372 руб.
73 372 руб./шт.

Артикул: TL00000152

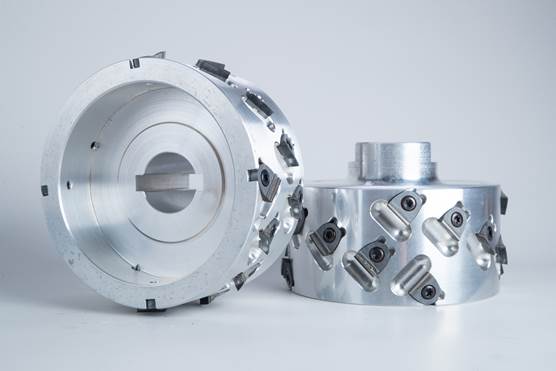

Фреза DIA со сменными ножами 125*30*58 z3+3 LH H4
Товар в наличии
69 450 руб.
69 450 руб./шт.

Артикул: TL00000151
Фреза DIA со сменными ножами 125*30*58 z3+3 RH H4
Товар в наличии
69 450 руб.
69 450 руб./шт.

Артикул: TL00000150
Фреза DIA со сменными ножами 125*30*34 z3+3 RH H4
Товар в наличии
52 613 руб.
52 613 руб./шт.

Артикул: TL00000149
Фреза DIA со сменными ножами 125*30*34 z3+3 LH H4
Товар в наличии
52 613 руб.
52 613 руб./шт.

Артикул: TL00000148
Фреза DIA со сменными ножами 125*30*43 z3+3 LH H4 KDT
Товар в наличии
61 032 руб.
61 032 руб./шт.

Артикул: TL00000147
Фреза DIA со сменными ножами 125*30*43 z3+3 RH H4 KDT
Товар в наличии
61 032 руб.
61 032 руб./шт.

Артикул: TL00000008

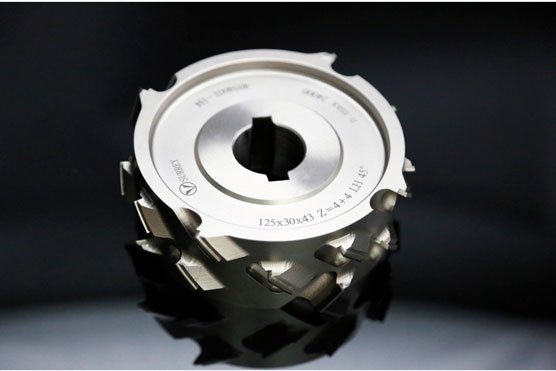

Фреза DIA напайная 125*30*43 z4+4 SH H4 KDT
Товар в наличии
0 руб.
65 623 руб./шт.

Артикул: TL00000007
Фреза DIA напайная 125*30*34 z6+6 SH H4 KDT 6054436
Товар в наличии
0 руб.
79 399 руб./шт.

Артикул: TL00000003
Фреза DIA напайная 125*30*43 z3+3 SH H4 KDT 6053312
Товар в наличии
0 руб.
52 327 руб./шт.
Запчасти для KDT KE-465JSK

Артикул:
Ролик механизма подачи кромки ф26х60 621070006 для KDT KE
Товар в наличии
382 руб.

Артикул:
Электродвигатель фрезерного узла 60010010069 KD13L для кромкооблицовочных станков KDT серии КЕ
Товар в наличии
14 132 руб.
