Автоматический кромкооблицовочный станок KDT KE-565JHSA
Модели серии
Особенности модели KDT KE-565JHSA
-
Автоматическая перенастройка на 2-е толщины кромки
-
Верхняя быстросъемная клеевая ванна с предрасплавом
-
Обкатка углов (раунд)
-
Пазовальный узел
-
PUR ready
Модели серии
Особенности модели KDT KE-565JHSA
-
Автоматическая перенастройка на 2-е толщины кромки
-
Верхняя быстросъемная клеевая ванна с предрасплавом
-
Обкатка углов (раунд)
-
Пазовальный узел
-
PUR ready
Модель
KDT KE-565JHSA
Особенности модели KDT KE-565JHSA
-
Автоматическая перенастройка на 2-е толщины кромки
-
Верхняя быстросъемная клеевая ванна с предрасплавом
-
Обкатка углов (раунд)
-
Пазовальный узел
-
PUR ready
Автоматический кромкооблицовочный станок KDT KE-565JHSA предназначен для облицовывания прямолинейных кромок мебельных щитов и заготовок.
На станке установлены два узла нанесения жидкостей:
Первый узел для нанесения разделительной жидкости: с помощью 2-х форсунок перед агрегатом предварительного фрезерования (прифуговка) заготовки. Это наносится специальная разделительная жидкость, выступающие наружу остатки клея не вступают в соединение с заготовкой.
Второй узел для нанесения полировальной жидкости: с помощью 2-х форсунок перед полировальным агрегатом. Это наносится очистительная жидкость. Основная задача удаление нанесенного в начале антиадгезива (разделительная жидкость) и свободных остатков клея. А так же для придания блеска обработанной кромки детали.
Схема обработки
Отличительные особенности
-
Скорость подачи 15-23м/мин;
-
Прижимная лента вместо роликов гарантирует точное позиционирование детали на всех этапах обработки кромки при скорости 23м/мин;
-
Прижимная группа с пятью роликами, с функцией очистки;
-
Лампа подогрева заготовки;
-
Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами (энкодер);
-
Программирование технологических перерывов нагрева клеевой ванны;
-
Индивидуальный частотный преобразователь для каждого рабочего узла;
-
Автоматическая перенастройка на два вида кромки посредством пневматики;
-
Освещение в защитной кабине;
-
Новый тип захвата на узле циклевания;
-
Для безопасности станок оборудован электронной системой блокировки двери кабины;
-
Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали;
-
Базирующая линейка с цифровым счетчиком гарантирует быстрый и точную установку необходимого съема на детали во время фрезерования на узле прифуговки;
-
Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
-
Регулировка передних и задних свесов кромки с панели управления.
Конструктивные преимущества
Станина кромкооблицовочного станка KDT KE-565JHSA имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение узлов в течении всего срока эксплуатации.
После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре с ЧПУ за одну установку.
Перед покраской станина проходит через специальные ванны для обезжиривания поверхности и затем поступают в автоматическую камеру порошковой окраски.
Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen».
Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
Пульт управления русифицирован.
Возможность работы со сканером.
Шток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы.
Узел предварительного фрезерования оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки.
Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами. Сколы и небольшие повреждения плит могут возникнуть не только при раскрое, но и во время хранения, перемещения деталей между операциями, штабелирования и загрузки в станок. Особенно легко повреждаются «рыхлые» плиты с тонкой непрочной облицовкой.
Гарантировать, что линия стыка пласти и кромочного материала будет идеальной может только предварительное фрезерование.
Узел предварительной прифуговки оснащен алмазными фрезами высотой 40 мм (60 мм - опция).
Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.
Из 5-ти роликов 2 ролика имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Т.е. 3 цилиндрических ролика осуществляют давление по всей толщине детали, а 2 конических ролика сосредоточены на нижнем и верхнем участках детали.
Мощный пневматический цилиндр ножа предварительной торцовки успешно справляется с толстой кромкой.
Пресс группа из 5-ти роликов.
Ролики оснащены механизмом очистки от клея.
Верхняя клеевая ванна с предварительным расплавом клея.
Вместительность 5 литров.
Клей подается дозировано и не перегревается во время простоев станка.
Смотровое окно позволяет контролировать наличие клея.
Время разогрева и готовности к работе 15 минут.
Две сменные ванны входят в комплектацию станка.
Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями.
Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости.
Перемещение пильных узлов осуществляется по специальным линейным направляющим.
Узел оснащен системой автоматической смазки направляющих.
Фрезерные узлы состоят из двух высокочастотных электродвигателей оснащенных твердосплавными радиусными фрезами.
Деталь отслеживается с помощью двух больших круглых копиров (на каждом моторе) установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
Опционально узлы могут быть оснащены функцией пневмо перенастройки с одной толщины кромки на другую с пульта управления.
Узел раунд (обкатка углов) оснащен двумя высокоскоростными моторами и успешно работает на скорости 20 м/мин.
Возможны четыре схемы работы.
Первый узел циклевания оснащен двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0 мм снимают тонкий слой с отфрезерованной части кромки, в результате мы получаем ровную обработанную поверхность.
Узел циклевания оснащен механизмом отделения стружки от заготовки после циклевания.
Второй узел циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью.
Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали.
Пазовальный фрезерный узел оснащен пазовой пилой с твердосплавными напайками для фрезерования паза под заднюю стенку.
Возможен один из трех вариантов позиционирования фрезерного узла: для фрезерования паза сверху, снизу или в торце детали.
Узел полировки осуществляет полировку обработанной части кромки.
Для безопасности узел оборудован дополнительными защитными кожухами.
Магазин подачи кромки на два рулона упрощает и ускоряет процесс смены кромки и перехода на другую толщину, ширину, цвет.
Прижимная лента вместо роликов гарантирует точное и надежное позиционирование детали на всех этапах обработки кромки при скорости 23м/мин
Инструменты и расходники для KDT KE-565JHSA
Артикул: TL19057
Фреза DIA напайная 125*30*34 z3+3 45° SH H2,5 KDT
Товар в наличии
0 руб.
35 720 руб./шт.
Артикул: TL26069

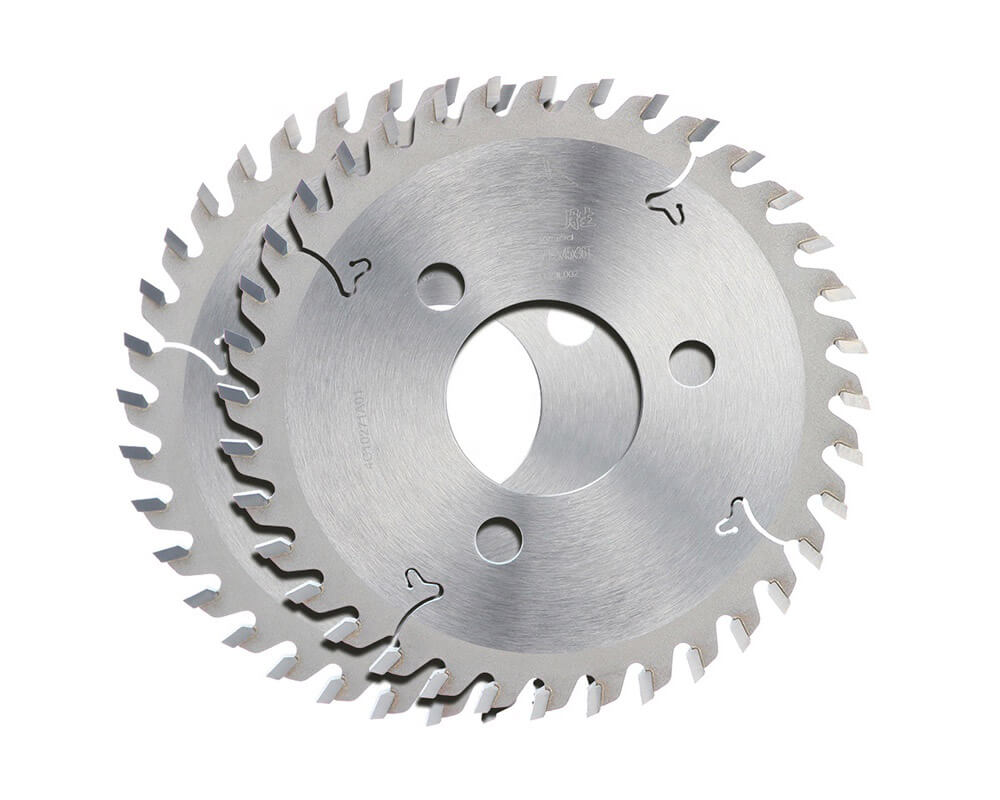

Пила дисковая DIA пазовая 120*20*4,0/3 z36 WZ KDT SURREY
Товар в наличии
0 руб.
34 530 руб./шт.
Артикул: TL26025
Пила дисковая DIA пазовая 125*25,4*4,0/3 z20 WZ KDT SURREY
Товар в наличии
0 руб.
27 130 руб./шт.
Артикул: TL00001761
Пила дисковая DIA пазовая 125*25,4*4,0/3 z36 WZ KDT SURREY
Товар в наличии
0 руб.
34 530 руб./шт.
Артикул: TL26006
Пила дисковая DIA пазовая 120*20*4,0/3 z20 WZ KDT SURREY
Товар в наличии
0 руб.
27 130 руб./шт.
Артикул: TL00000020
Пила дисковая DIA пазовая 100*30*4,0/3 z20 WZ HOMAG SURREY
Товар в наличии
0 руб.
27 130 руб./шт.
Артикул: TL00001014
Пила дисковая DIA пазовая 120*20*4,0/3 z18 TR SURREY
Товар в наличии
0 руб.
30 790 руб./шт.
Артикул: TL19039
Фреза DIA напайная 125*30*43 z5+5 45° RH H4 KDT
Товар в наличии
0 руб.
80 620 руб./шт.
Артикул: TL19038
Фреза DIA напайная 125*30*43 z5+5 45° LH H4 KDT
Товар в наличии
0 руб.
80 620 руб./шт.
Артикул: TL19032
Фреза DIA со сменными ножами 125*30*26 z4+4 SH H4 KDT
Товар в наличии
0 руб.
43 370 руб./шт.
Артикул: TL19025
Фреза DIA напайная 125*30*43 z4+4 54° RH H4 KDT
Товар в наличии
0 руб.
81 730 руб./шт.
Артикул: TL19024
Фреза DIA напайная 125*30*43 z4+4 54° LH H4 KDT
Товар в наличии
0 руб.
81 730 руб./шт.
Артикул: TL19023
Фреза DIA со сменными ножами 125*30*43 z3+3 45° RH H4 KDT
Товар в наличии
0 руб.
65 650 руб./шт.
Артикул: TL19022
Фреза DIA со сменными ножами 125*30*43 z3+3 45° LH H4 KDT
Товар в наличии
0 руб.
65 650 руб./шт.
Артикул: TL19013
Фреза DIA напайная 125*30*43 z4+4 45° RH H4 KDT
Товар в наличии
0 руб.
66 930 руб./шт.
Артикул: TL00001812
Фреза DIA напайная 125*30*43 z4+4 45° LH H4 KDT
Товар в наличии
0 руб.
66 930 руб./шт.
Артикул: TL00001810
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
56 890 руб./шт.
Артикул: TL00001809
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
56 890 руб./шт.
Артикул: TL00001782
Фреза DIA напайная 125*30*43 z4+4 45° LH H2,5 KDT
Товар в наличии
0 руб.
52 220 руб./шт.
Артикул: TL19009
Фреза DIA напайная 125*30*43 z4+4 45° RH H2,5 KDT
Товар в наличии
0 руб.
52 220 руб./шт.
Артикул: TL00000225
Фреза DIA напайная 125*30*43 z4+4 LH H2,5 KDT
Товар в наличии
0 руб.
49 580 руб./шт.
Артикул: TL00000224
Фреза DIA напайная 125*30*43 z4+4 RH H2,5 KDT
Товар в наличии
0 руб.
49 580 руб./шт.
Артикул: TL00001279
Фреза DIA напайная 150*30*43 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
39 550 руб./шт.
Артикул: TL00001278
Фреза DIA напайная 150*30*43 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
39 550 руб./шт.
Артикул: TL00001273
Фреза DIA со сменными ножами 125*30*26 z3+3 SH H4 KDT
Товар в наличии
0 руб.
34 780 руб./шт.
Артикул: TL00001240
Фреза DIA напайная 100*30*58 z4+4 54° RH H4 BRANDT
Товар в наличии
0 руб.
99 670 руб./шт.
Артикул: TL00001239
Фреза DIA напайная 100*30*58 z4+4 54° LH H4 BRANDT
Товар в наличии
0 руб.
99 670 руб./шт.
Артикул: TL00001237
Фреза DIA напайная 125*30*43 z6+6 54° RH H4 KDT
Товар в наличии
0 руб.
110 560 руб./шт.
Артикул: TL00001236
Фреза DIA напайная 125*30*43 z6+6 54° LH H4 KDT
Товар в наличии
0 руб.
110 560 руб./шт.
Артикул: TL00001138
Фреза DIA напайная 125*30*43 z3+3 54° SH H4 KDT
Товар в наличии
0 руб.
65 230 руб./шт.
Артикул: TL00001111
Фреза DIA напайная 125*30*43 z5+5 RH H4 KDT
Товар в наличии
0 руб.
70 160 руб./шт.
Артикул: TL00001110
Фреза DIA напайная 125*30*43 z5+5 LH H4 KDT
Товар в наличии
0 руб.
70 160 руб./шт.
Артикул: TL00001008
Фреза DIA напайная 125*30*58 z3+3 RH H2,5 KDT
Товар в наличии
0 руб.
47 790 руб./шт.
Артикул: TL00001007
Фреза DIA напайная 125*30*58 z3+3 LH H2,5 KDT
Товар в наличии
0 руб.
47 790 руб./шт.
Артикул: TL00001006
Фреза DIA напайная 150*30*43 z3+3 RH H4
Товар в наличии
0 руб.
46 520 руб./шт.
Артикул: TL00001005
Фреза DIA напайная 150*30*43 z3+3 LH H4
Товар в наличии
0 руб.
46 520 руб./шт.
Артикул: TL00001002
Фреза DIA напайная 125*30*34 z3+3 SH H2,5 KDT
Товар в наличии
0 руб.
28 660 руб./шт.
Артикул: TL00001060
Фреза DIA напайная 125*30*58 z3+3 45° RH H2,5 KDT
Товар в наличии
0 руб.
57 400 руб./шт.
Артикул: TL00001059
Фреза DIA напайная 125*30*58 z3+3 45° LH H2,5 KDT
Товар в наличии
0 руб.
57 400 руб./шт.
Артикул: TL00000227
Фреза DIA напайная 125*30*58 z3+3 LH H4
Товар в наличии
0 руб.
56 210 руб./шт.
Артикул: TL00000226
Фреза DIA напайная 125*30*58 z3+3 RH H4
Товар в наличии
0 руб.
56 210 руб./шт.
Артикул: TL00001734
Фреза DIA напайная 125*30*43 z4+4 LH H4 KDT
Товар в наличии
0 руб.
58 340 руб./шт.
Артикул: TL00001735
Фреза DIA напайная 125*30*43 z4+4 RH H4 KDT
Товар в наличии
0 руб.
58 340 руб./шт.
Артикул: TL00000531
Фреза DIA напайная 125*30*34 z3+3 SH H4 KDT
Товар в наличии
0 руб.
33 680 руб./шт.
Артикул: TL00000530
Фреза DIA напайная 125*30*34 z3+3 RH H4
Товар в наличии
0 руб.
33 680 руб./шт.
Артикул: TL00000529
Фреза DIA напайная 125*30*34 z3+3 LH H4
Товар в наличии
0 руб.
33 680 руб./шт.
Артикул: TL00000167
Фреза DIA напайная 125*30*43 z3+3 LH H2,5 KDT 6052823_E
Товар в наличии
0 руб.
39 550 руб./шт.
