Обрабатывающий центр с ЧПУ KDT KN-3710D
Модели серии
Особенности модели KN-3710D
-
Зона обработки: 3100 × 2150 × 100 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа: 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления TPA (Италия) на Русском языке
Модели серии
Особенности модели KN-3710D
-
Зона обработки: 3100 × 2150 × 100 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа: 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления TPA (Италия) на Русском языке
Модель
KN-3710D
Особенности модели KN-3710D
-
Зона обработки: 3100 × 2150 × 100 мм
-
Скорость перемещения X/Y/Z: – 80/80/25 м/мин
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
-
Сверлильно-присадочная группа: 9 вертикальных шпинделей
-
Механизм автоматической смены инструмента 12 позиций
-
Стойка управления TPA (Италия) на Русском языке
Обрабатывающий центр с ЧПУ KDT KN-3710D предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
-
Зона обработки 3060*2150*180 мм;
-
Скорость перемещения по осям X/Y/Z: – 80/80/25 м/мин;
-
Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F;
-
Сверлильно-присадочная группа: 9 вертикальных шпинделей (конфигурация 4+5);
-
Серводвигатели перемещения портала и шпинделя по осям X/Y/Z - 1,3 кВт;
-
Механизм автоматической смены инструмента револьверного типа на 12 инструментов;
-
Стойка управления TPA на Русском языке (Италия) – включает в себя: Тра WSCM – управление станком; Tpa Cad – моделирование; редактирование, создание управляющих программ; Тра Nesting – создание и оптимизация карт раскроя;
-
KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса;
-
Вакуумные насосы Becker мощностью 5,5 кВт – 2 шт.;
-
Механизм захвата заготовки;
-
Механизм выравнивания листа;
-
Датчик калибровки инструмента;
-
Двухконтурная система смазки;
-
Система подъема стружки с двумя регулируемыми соплами;
-
Конструкция портального типа;
-
Станок интегрирован с программой "Базис" и "К-3".
Виртуальный тур
Конструктивные преимущества
Станина, это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации.
Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов.
Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.

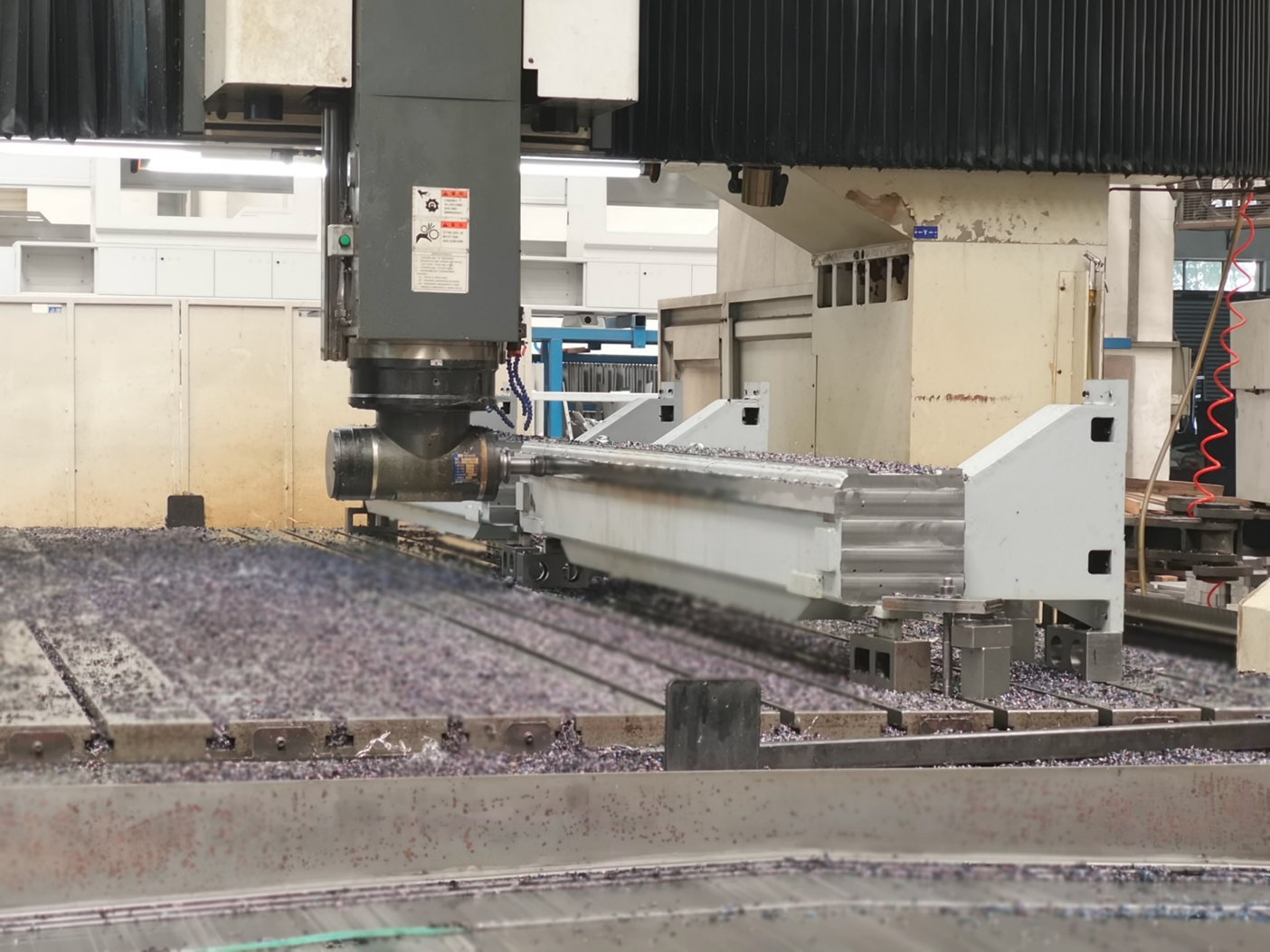

Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку.
Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и зубчатых реек.
На заводе KDT осуществляется проверка геометрии на каждом этапе сборки.

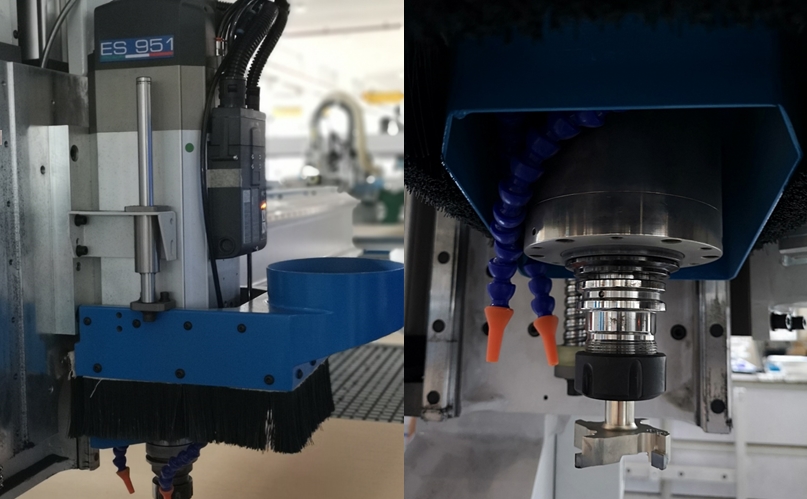

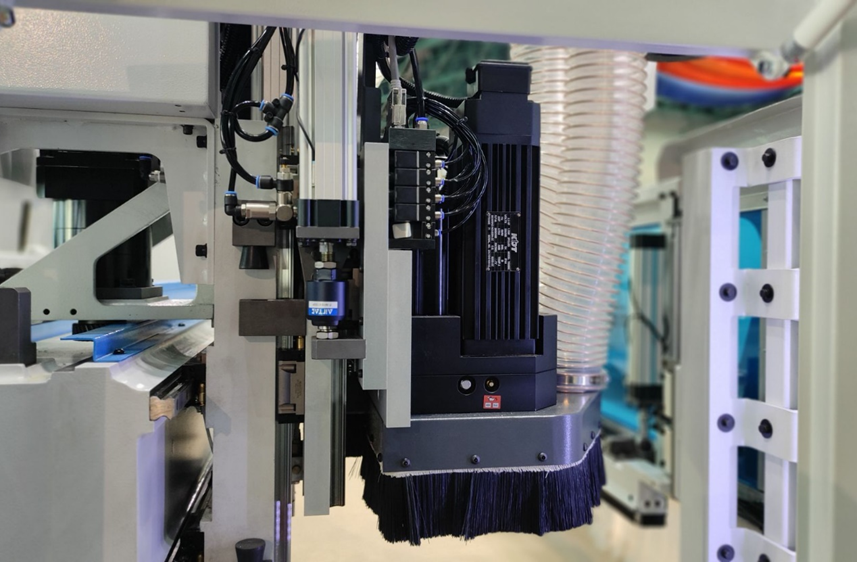

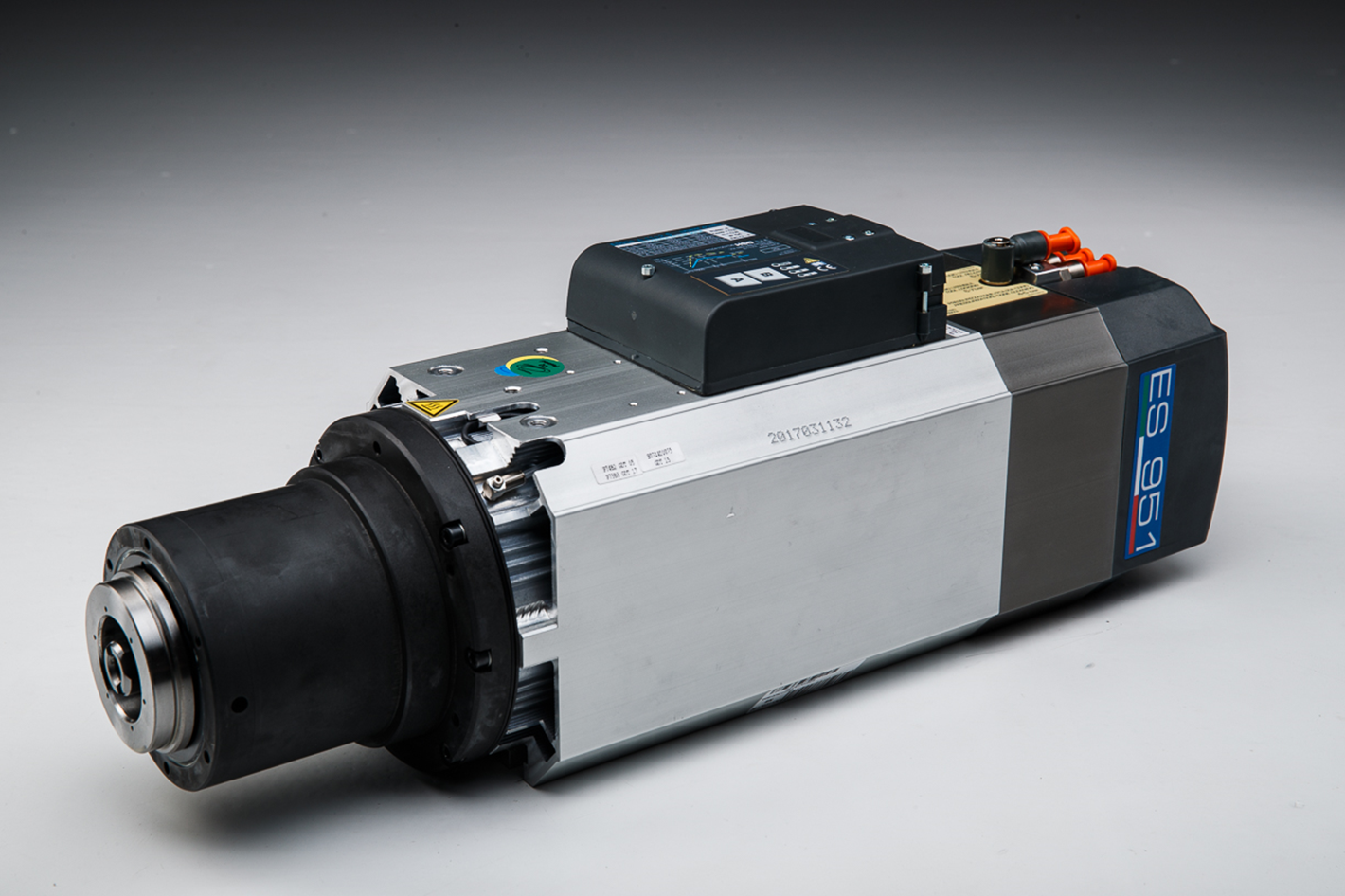

Станок оснащен современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, "ES951 e-core".
Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.

Установленная в базовой комплектации станка система подъема стружки с двумя регулируемыми соплами обеспечивает эффективное удаление отходов из зоны резания, что значительно повышает качество обработки и стойкость инструмента.

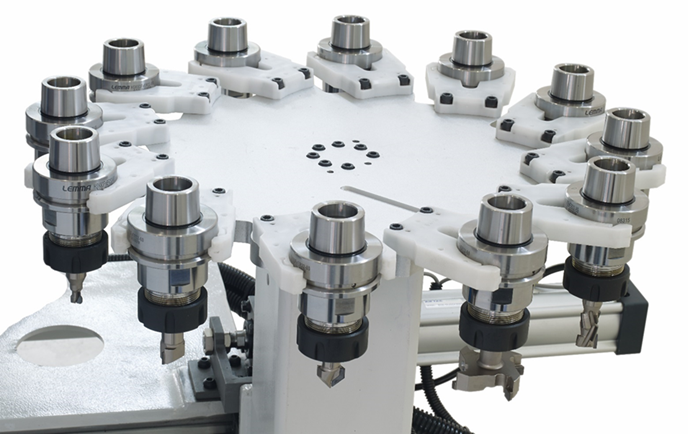

Магазин автоматической смены инструмента на 12 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента.
Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью.
Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки.
Применение конуса HSK обеспечивает радиальную и осевую точность.
HSK 63 F предназначен для использования высокоскоростного инструмента.

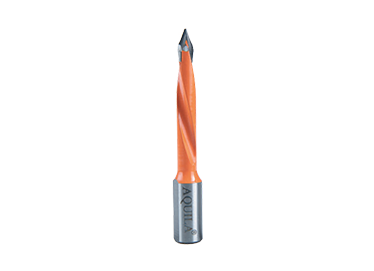

Сверлильно-присадочная группа KDT 9V - 9 шпинделей для сверления по плоскости (конфигурация 4+5).
Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности.

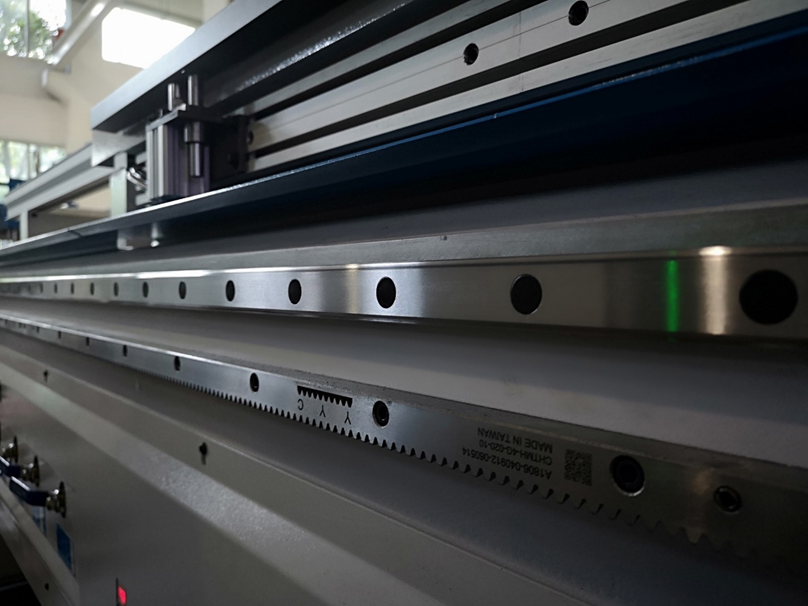

Зубчатая рейка и шестерня YYC, направляющие качения и каретки PMI Group – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

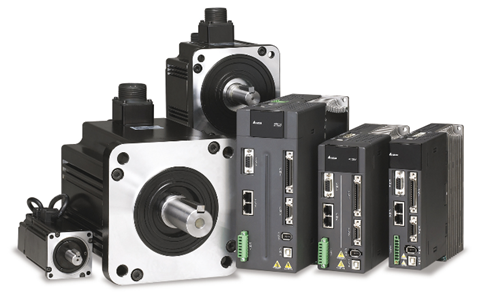

Сервомоторы Delta Electronics повышенной мощности 1,3 кВт и прецизионные планетарные редукторы SESAME Motor Тайвань. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/25 м/мин.

Двухконтурная система смазки осуществляет смазку всех необходимых узлов и агрегатов.
По оси Х/Y автоматическая система смазки, по оси Z ручная.
Все узлы и агрегаты надежно закреплены на цельносварном портале с жёсткой конструкцией П-образной формы.

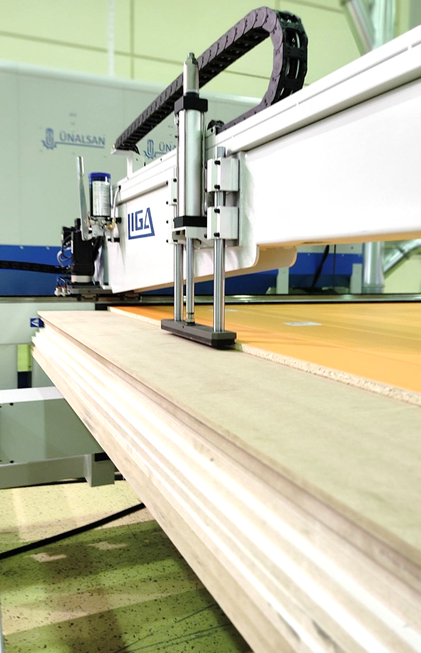

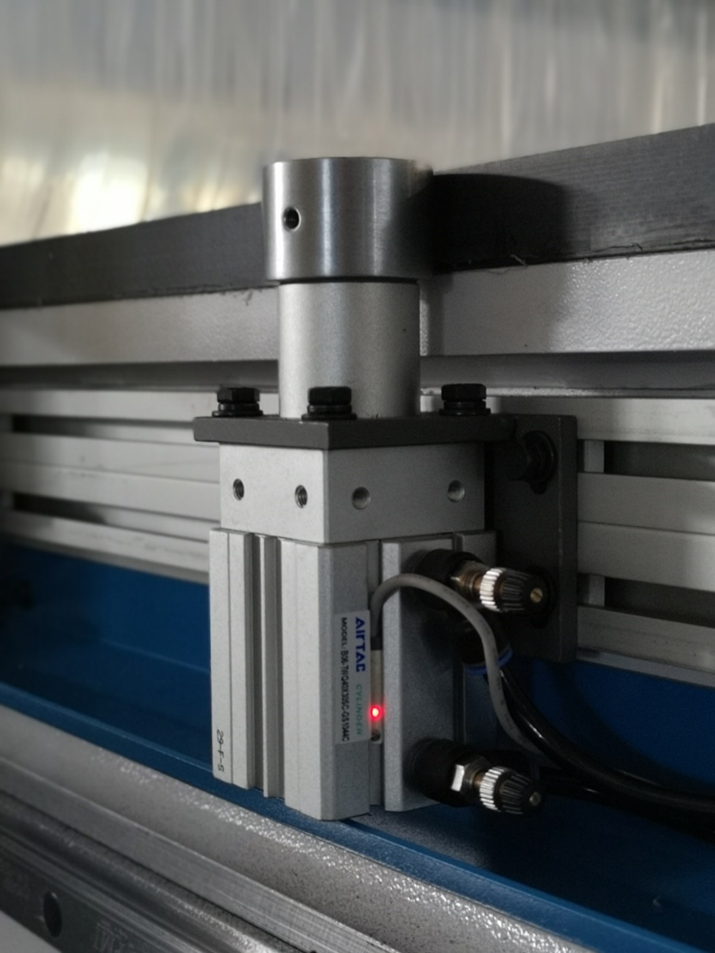

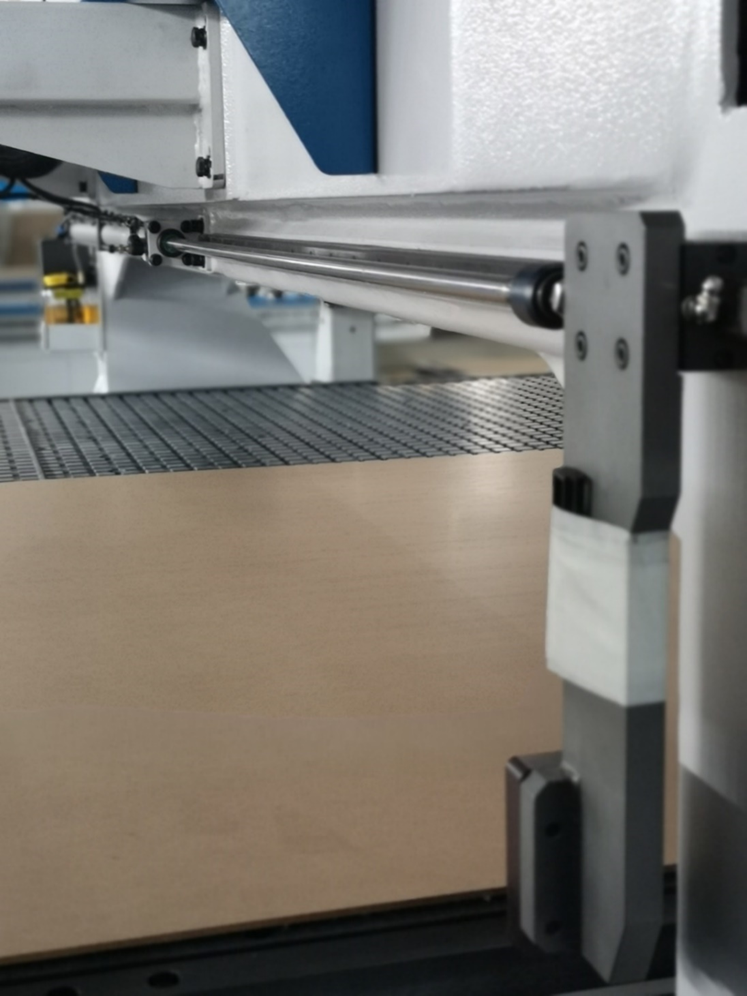

Механизм выравнивания листа и базирующие упоры (с возможностью перестановки):
Подъемные базирующие упоры;
Подъемные позиционирующие планки;
Выравниватель листа;
Система работает с любыми форматами листа, не превышающими размер рабочего стола.

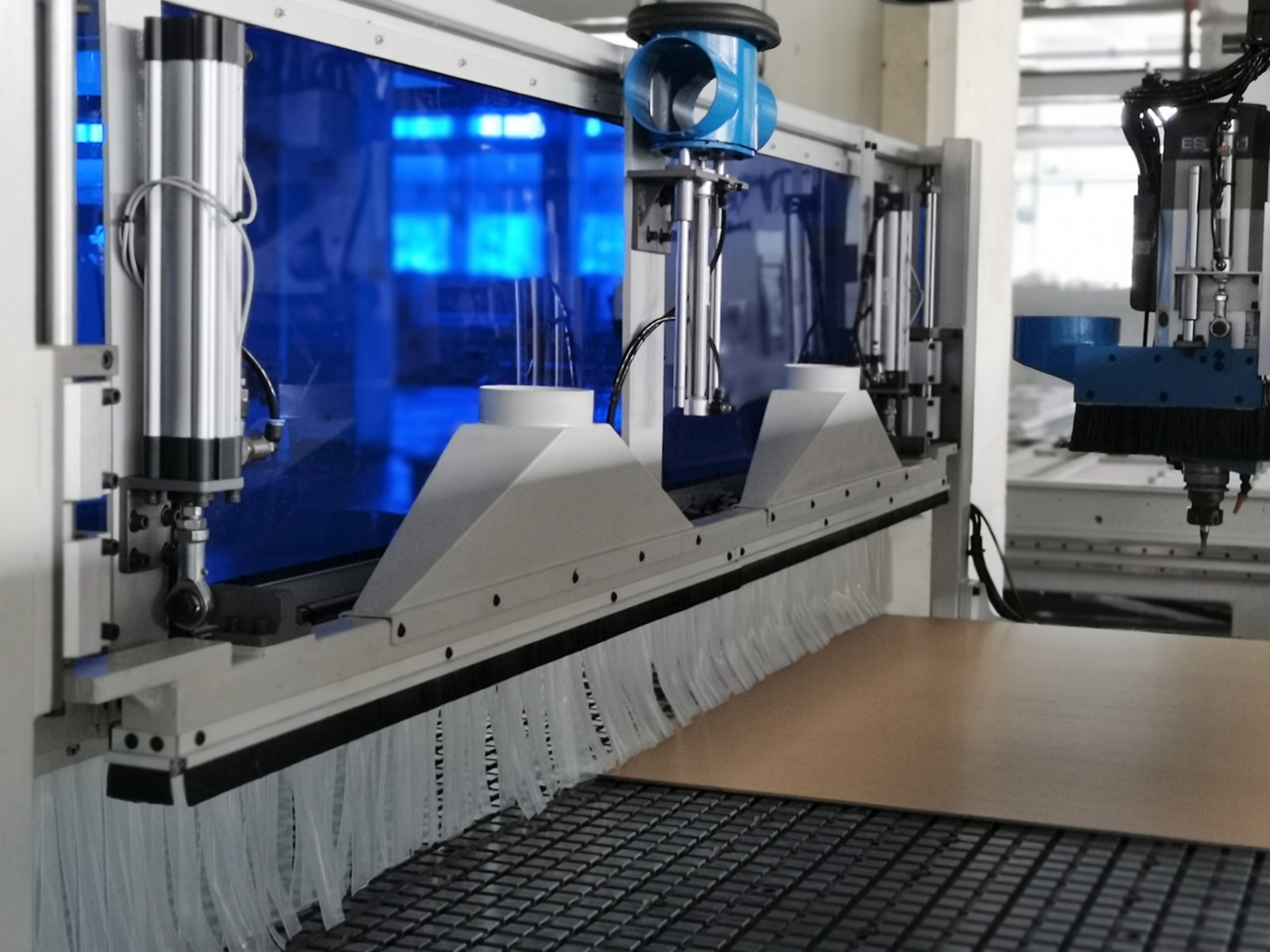

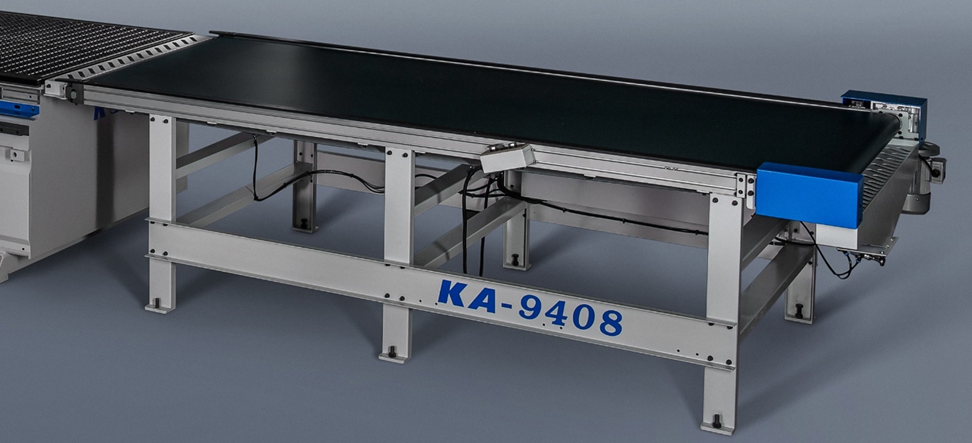

Сталкиватель заготовок/Очистка рабочего стола: сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки.
Облегчает работу оператора.
Одновременно производит сталкивание заготовок и очистку стола от стружки.

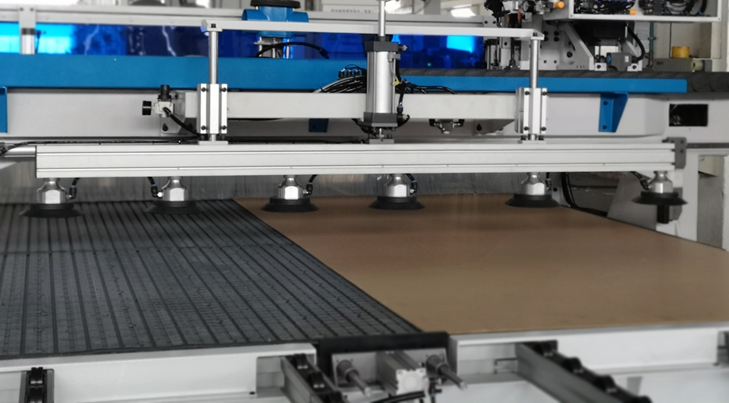

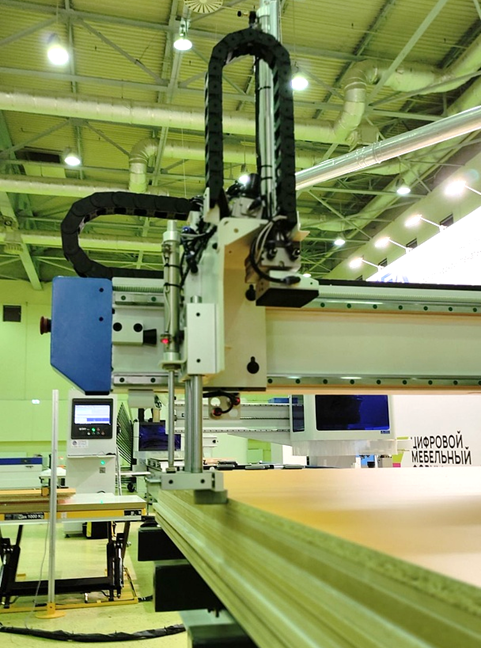

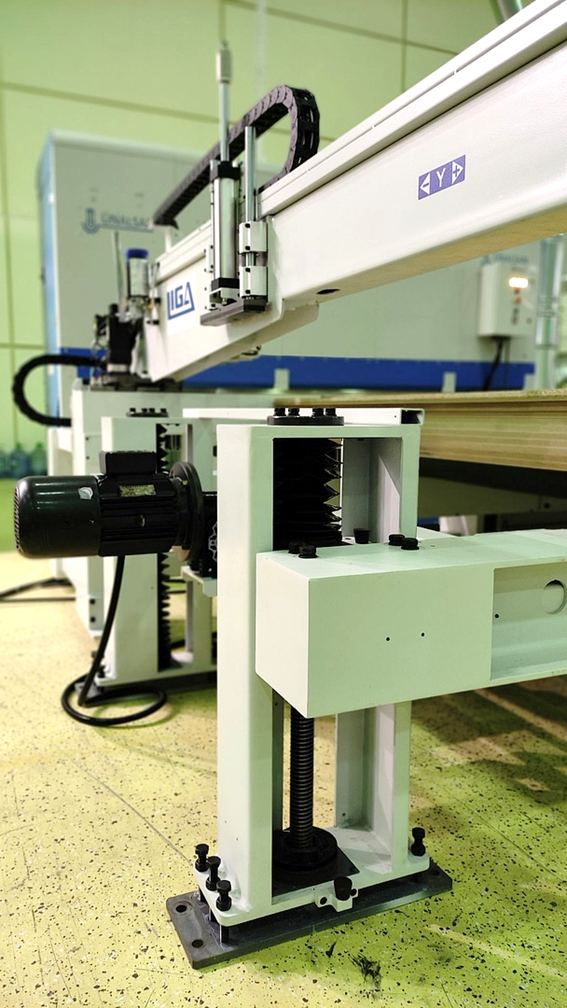

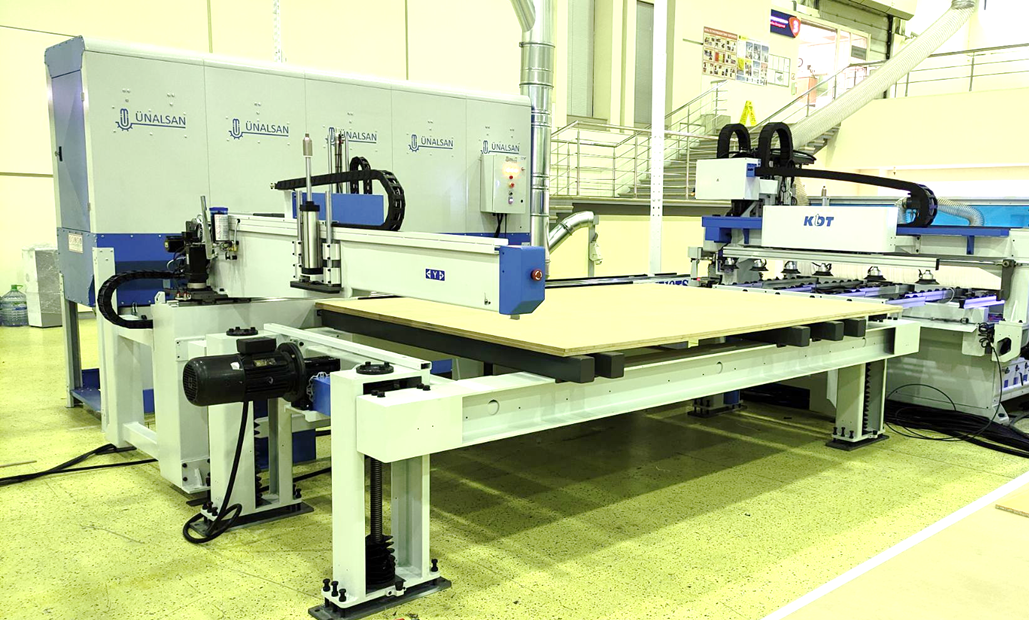

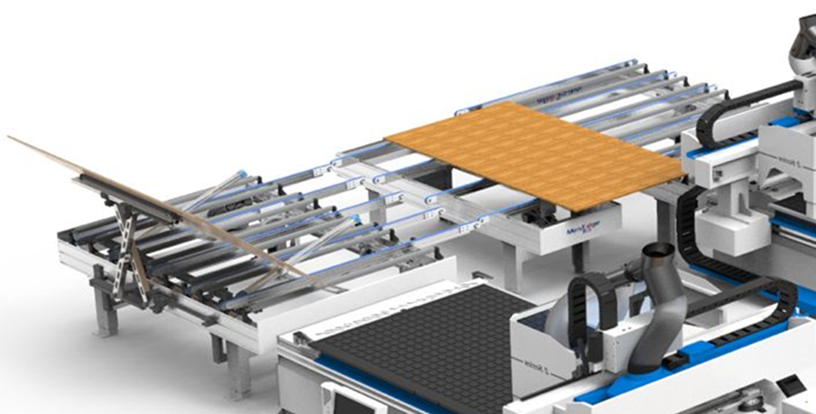

Механизм захвата заготовок: входит в стандартную комплектацию станка.
Позволяет увеличить производительность на 20-30% за счет одновременной загрузки и выгрузки деталей.

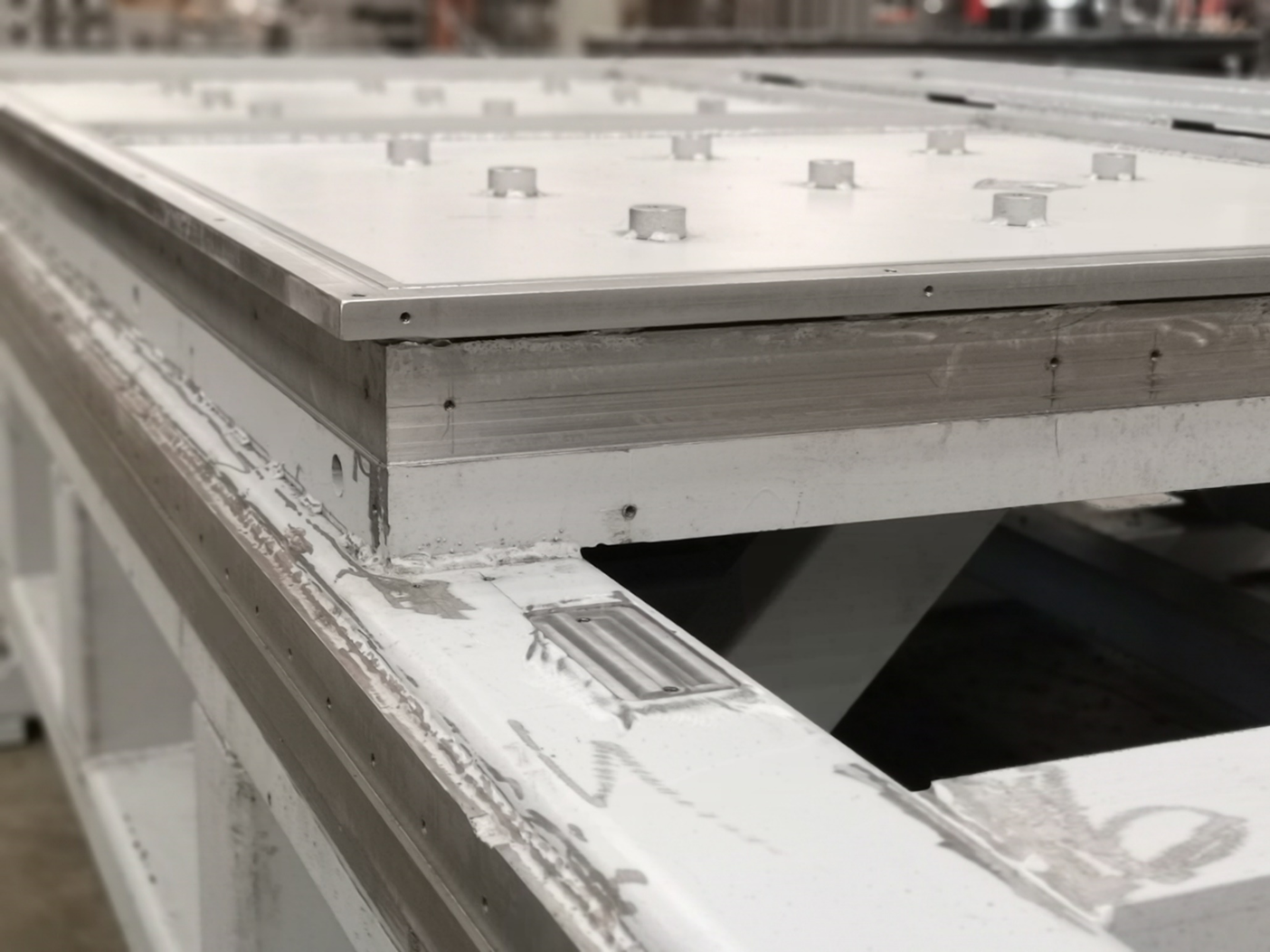

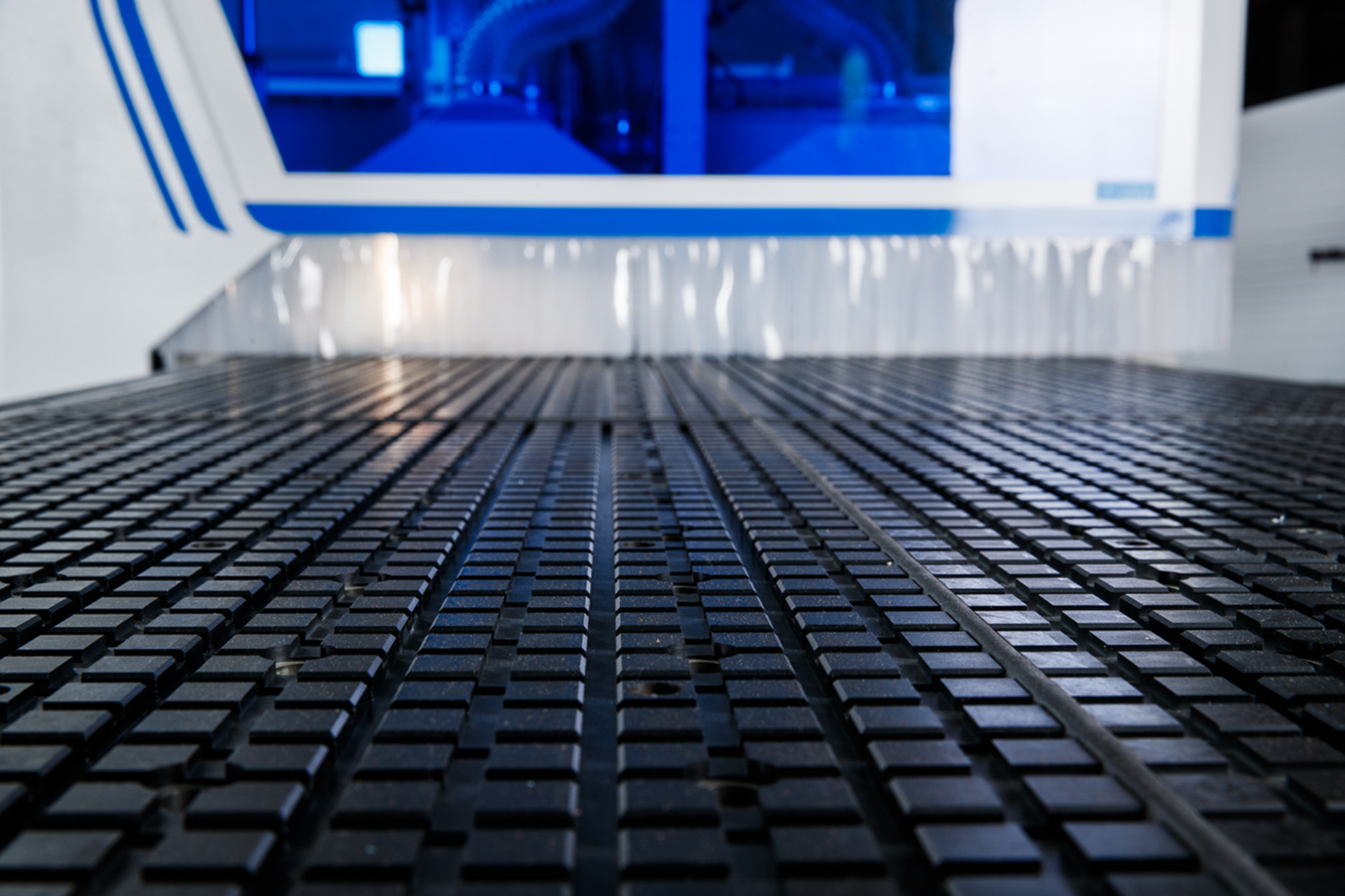

Надежный и эффективный вакуумный стол с рабочей зоной и 3060*2150*180 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм.

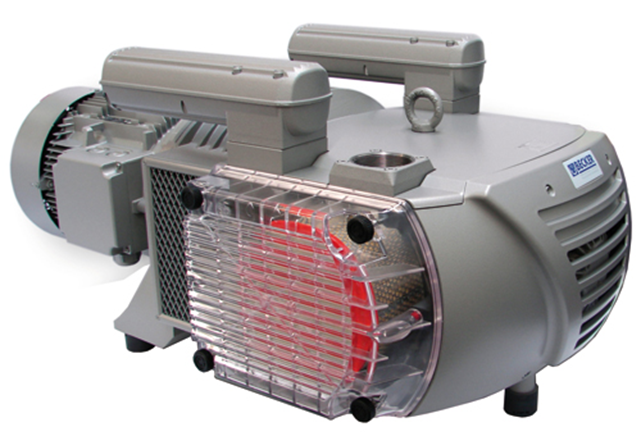

Безмасляные пластинчато-роторные насосы BECKER обеспечивают надежную фиксацию заготовки.
В комплекте 2 шт.; мощность 2*5,5 кВт; производительность 2*244 м3/час; 200 мбар.
Укомплектованные специально разработанным пластинами, эти насосы отличаются высоким сопротивлением износу и, как следствие, длительным сроком службы.
Инновации Becker проявляют себя не только в 100% безмасляной работе, но и в высоком КПД и низком энергопотреблении.
Серийно применяются электродвигатели с классом энергоэффективности IE3.

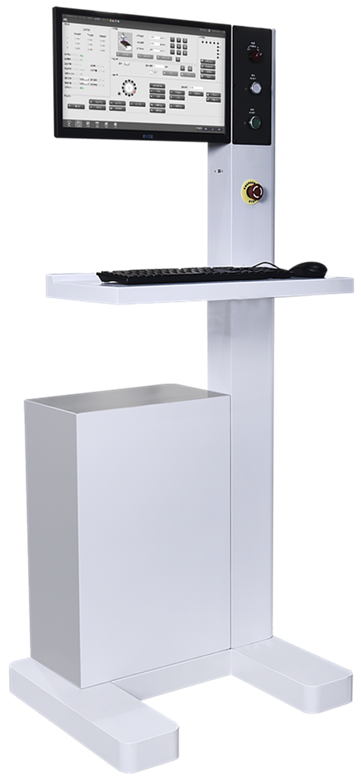

Стойка управления TPA на Русском языке (Италия) – включает в себя 3 модуля:
Тра WSCM – управление станком
- Позволяет загрузить весь список программ сменного задания
- 3D визуализация обрабатываемых деталей
- Обеспечивает возможность работы в маятниковом режиме
- Поддерживает работу с автоматической загрузкой и выгрузкой. Опционально.
- и многое другое.
Tpa Cad - моделирование, редактирование, создание управляющих программ
- Возможность параметрического программирования
- Возможность задать каждой обработке индивидуальный номер инструмента
- Возможность использования переменных
- Возможность создания макропрограмм
- Возможность использования логических условий
- и многое другое.
Тра Nesting – создание и оптимизация карт раскроя
- Возможность разложить карту раскроя на разно форматные листы одновременно (использование остатков)
- Автоматическое фрагментирование обрезков в "деловые" остатки
- Возможность создания перемычек на мелких деталях
- Возможность безотрывной обработки всей карты раскроя одним инструментом
- и многое другое.

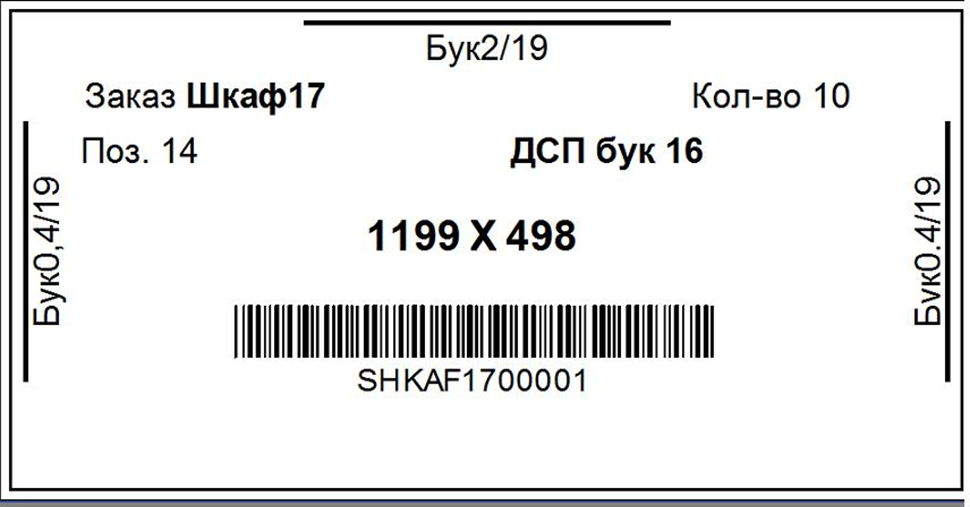

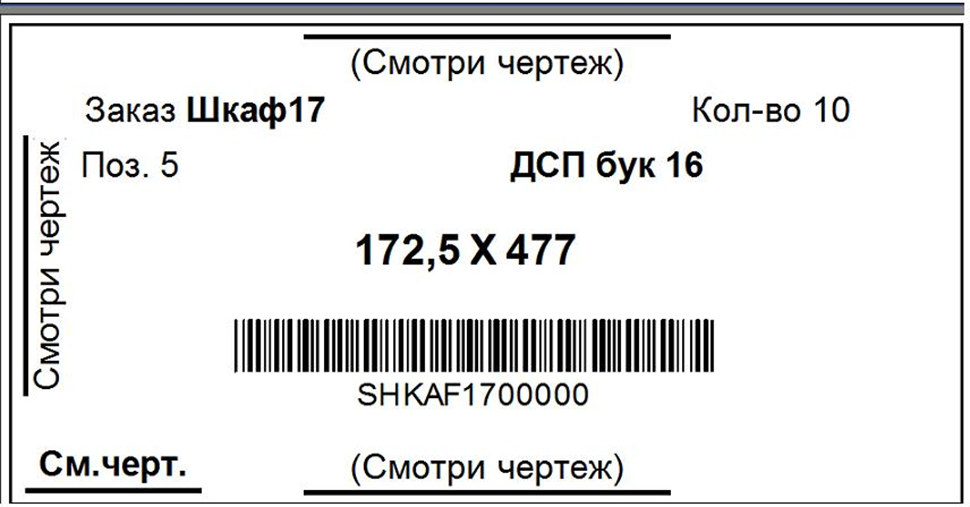

СОВМЕСТИМА С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ БАЗИС

Профессиональный, оперативный и качественный сервис

KDT Remote Services - (телесервис) дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.
Обеспечивает и поддерживает:
- визуализацию интерфейса оператора;
- диагностические сигналы;
- резервное копирование файлов и возможность их переноса;
- апгрейд операторского интерфейса и логики ЧПУ;
- онлайн сверку и изменение статуса конфигураций, параметров и программ.
Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода KDT.
*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят)

Наименование | KDT KN-3710D |
---|---|
Перемещения: по оси X, мм по оси Y, мм по оси Z, мм |
Перемещения: 3060 2150 180 |
Расстояние от торца шпинделя до поверхности стола, мм | 72-252 |
Шпиндель: Производитель Частота вращения, об/мин Мощность, кВт Хвостовик инструмента |
Шпиндель: HSD ИТАЛИЯ 24000 13,2 HSK63 |
Сверлильно-присадочная группа: Производитель Вертикальные шпиндели, шт. Скорость вращения, об/мин Посадочный диаметр инструмента, мм Мощность, кВт |
Сверлильно-присадочная группа: KDT 9V 4+5 6000 10 1,7 |
Устройство автоматической смены инструмента: Количество инструментов, шт. Макс. диаметр инструмента, мм Макс. длина инструмента (без учета высоты заготовки), мм Тип смены инструмента |
Устройство автомат. смены 12 140 210 Револьверный |
Стол: Размер стола, мм Тип стола Число вакуумных зон, шт. Количество пневматических упоров, шт. |
Стол: 3060х2150х180 Вакуумный 6 6 |
Привод подачи | Сервопривод DELTA |
Мощность приводов по осям X/Y/Z, кВт | 2х1,3/1,3/1,3 |
Редуктора | SESAME |
ШВП и Зубчатая рейка | YYC |
Скорость быстрых перемещений по осям X/Y/Z, м/мин | 80/80/25 |
Система ЧПУ | TPA (Италия) на Русском языке |
Потребляемая мощность, кВт | 32,2 |
Потребление воздуха, л/мин | 570 |
Требуемое давление воздуха, Бар | 6,5 |
Производительность вакуумных насосов, м3/час | 2×250 |
Количество и диаметр выходов под аспирацию, мм | 1х200 |
Габариты станка (ДхШхВ), мм | 4135х3720х2200 |
Масса станка, кг | 5500 |
Видео-инструкции
Инструменты и расходники для KN-3710D

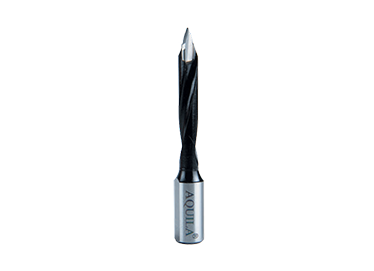

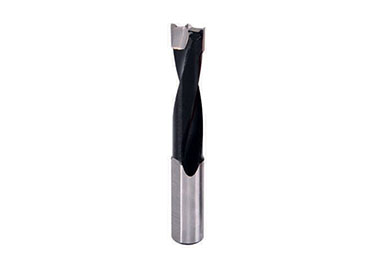

Артикул: TL00001089
Сверло глухое HW 6*57,5 S10*20 RH
Товар в наличии
774 руб.
774 руб./шт.

Артикул: TL00001088
Сверло глухое HW 6*57,5 S10*20 LH
Товар в наличии
774 руб.
774 руб./шт.

Артикул: TL00001050
Сверло сквозное HW 5,5*70 S10*20 LH ECO
Товар в наличии
0 руб.
698 руб./шт.

Артикул: TL00000365
Сверло сквозное HW 8*70 S10*30 LH MONOLIT
Товар в наличии
2 037 руб.
2 037 руб./шт.

Артикул: TL00000364
Сверло сквозное HW 8*70 S10*30 RH MONOLIT
Товар в наличии
2 037 руб.
2 037 руб./шт.

Артикул: TL00000361
Сверло сквозное HW 5*70 S10*30 LH MONOLIT
Товар в наличии
1 214 руб.
1 214 руб./шт.

Артикул: TL00000360
Сверло сквозное HW 5*70 S10*30 RH MONOLIT
Товар в наличии
1 214 руб.
1 214 руб./шт.

Артикул: TL00000359
Сверло сквозное HW 4*70 S10*30 LH MONOLIT
Товар в наличии
1 147 руб.
1 147 руб./шт.

Артикул: TL00000358
Сверло сквозное HW 4*70 S10*30 RH MONOLIT
Товар в наличии
1 147 руб.
1 147 руб./шт.

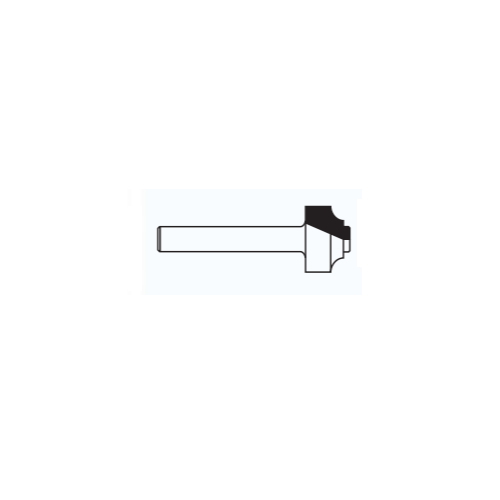

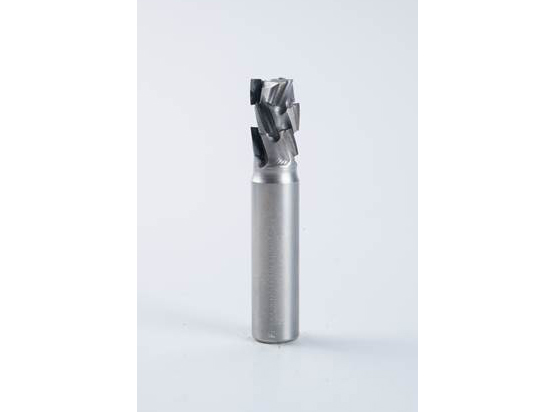

Артикул: TL00000859

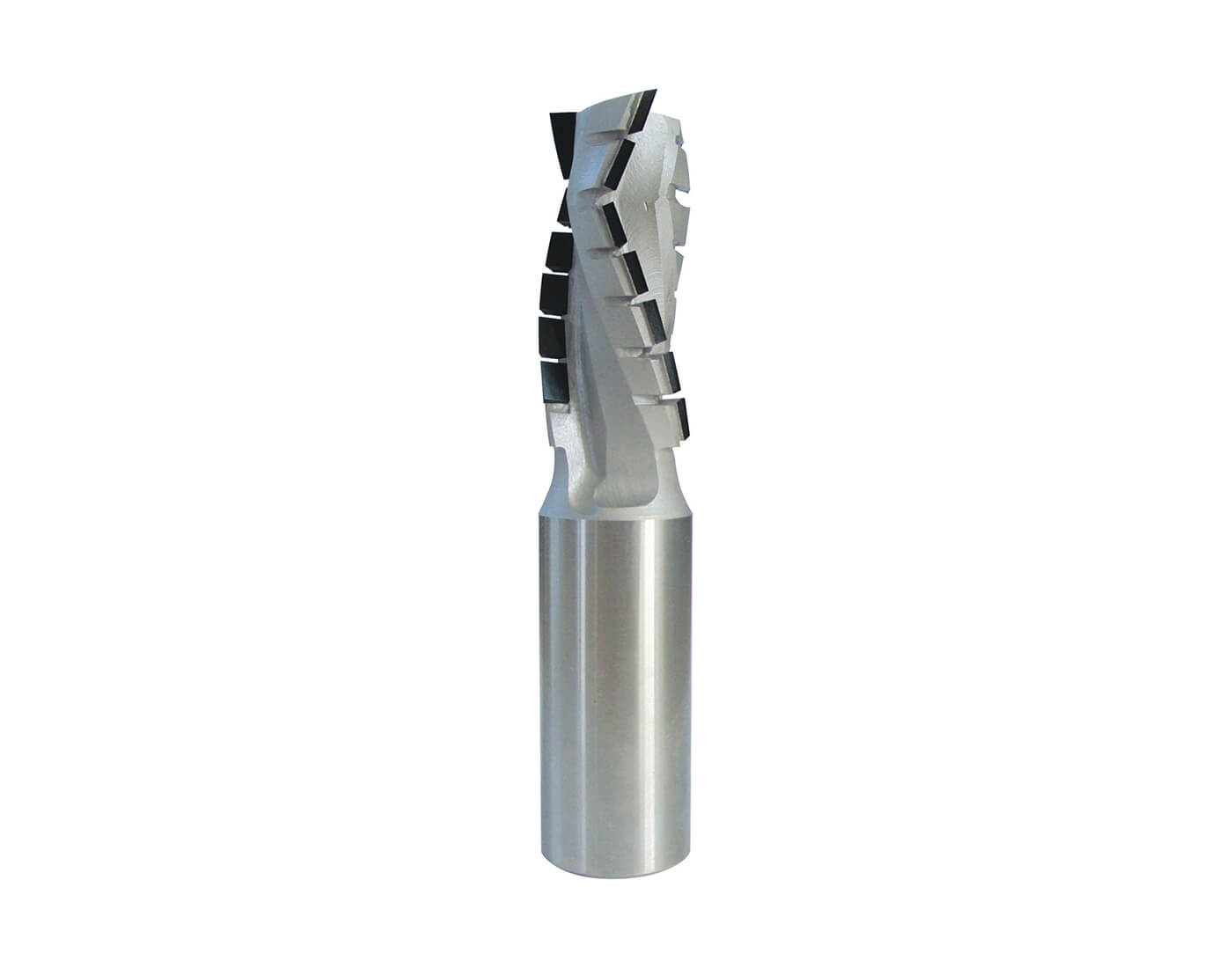

Концевая фреза DIA 40*19,5/83*12 z2 RH H4,0 интегрированная ручка плита 19 мм SURREY
