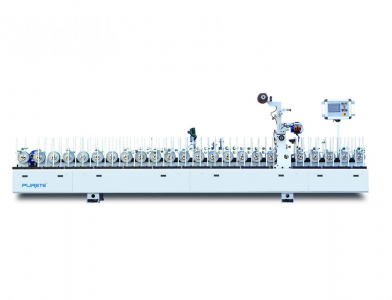

Станок для окутывания профильных погонажных изделий PURETE BF-33-L

Станина станка длиной 6000 мм. Базовая несущая часть – сварная конструкция из толстостенных стальных элементов с защитными кожухами. Станина является опорной частью для транспортной роликовой системы, суппорта системы клеенанесения и стоек для крепления облицовочных роликов. Станина станка обрабатывается за один установ на промышленном обрабатывающем пятиосевом центре, что гарантирует идеальную геометрию и расположение площадок и посадочных мест, и позволяет произвести инсталляцию всех узлов и компонентов с высокой точностью.

Транспортная система станка – приводные спаренные обрезиненные ролики (D200 x 15мм, 24 шт) с симметричным раздвижением относительно продольной оси подачи. Такая система значительно сокращает время переналадки станка на работу с профилями с другой шириной. Основное преимущество такой системы в том, что при изменении ширины профиля соосность роликов относительно центра не изменяется, что значительно экономит время при перенастройке, и исключает смещение заготовки при облицовывании. Использование прямого привода конических шестерней на длинном валу подачи гарантирует стабильную и плавную подачу заготовок, исключая рывки и проскальзывания заготовок при работе на высоких скоростях.

Редуктор основного мотора привода подающих роликов закреплен на амортизирующих опорах. Это гарантирует отсутствие ударных нагрузок, продлевая срок службы редуктора подачи.

Контрольная панель с ТАЧ-скрином имеет возможность поворота на 360 градусов, что дает оператору удобный доступ к управлению станком практически из любой точки, позволяя контролировать рабочие процессы.

На станке существует возможность регулировки соосности подающего вала, прижимного ролика и клеевой дюзы, что исключает отклонения облицовочного материала во время работы. Дополняется эта функция системой автоцентрирования пленки с оптическим датчиком положения края облицовочного материала.

На линии для подачи рулонных материалов установлен пневматически расширяемый вал для крепления рулонов облицовочного материала диаметром 75 мм. Максимальный диаметр рулона – 400 мм.

Вал оснащен системой торможения для контроля усилия натяжения плёнки.

На подающем валу установлен электронный дисковый тормоз с системой контроля натяжения пленки. Усилие натяжения выставляется в соответствии с используемым материалом и поддерживается постоянным в зависимости от диаметра рулона, что предотвращает возможный обрыв тонких деликатных материалов.

Две вертикальных и одна горизонтальная щетка для очистки заготовок на входе станка подготавливают поверхность заготовок, убирая частицы стружки и пыли, что особенно важно при облицовывании тонкими финиш-бумагами и пленками ПВХ.

Дюза станка покрыта слоем тефлона, что значительно облегчает ее очистку от остатков ПУР клея-расплава. Конструкция шарового клапана герметична, с хорошими уплотнительными характеристиками, что исключает подтекание клея после остановки. В стандартном оснащении станок также укомплектован тефлоновой ванной для сбора клея-расплава, поступающего из дюзы. Это крайне удобно при начале и завершении работы на станке, так как позволяет избежать попадания расплавленного клея на станину и рабочие элементы станка.

Плавитель клея-расплава PUR мод. Auto Drum 20-AD20

Емкость бака 20 л

Скорость плавления до 20 кг/ч

Температура: 20-180℃

Система предупреждения о перегреве

Система предупреждения пониженного уровня клея

Система защиты насоса

По желанию заказчика станок может быть укомплектован плавителем открытого типа для работы с клеем в брикетах.

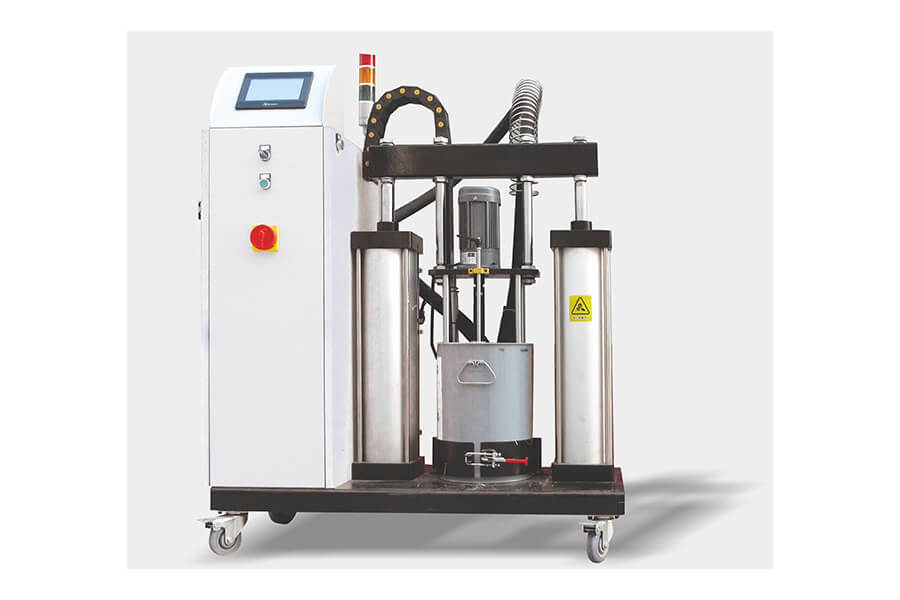

Плавитель закрытого типа предназначен для работы с металлическими ведрами клея 18- 20 кг. Повторное использование ведра позволяет применять клей в кар-тонной упаковке.

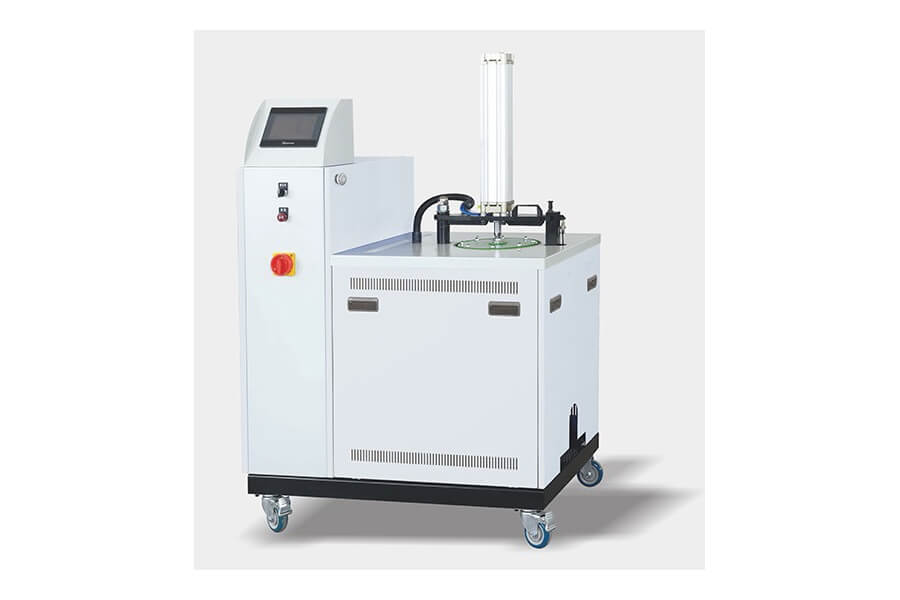

Плавитель открытого типа предназначен для работы с ПУР клеем-расплавом в брикетах.

Промышленные фены (4 шт.), установленные по ходу движения и окутывания молдингов, позволяют поддерживать клей в активированном состоянии, что крайне важно для обеспечения полной облицовки на широких (до 330 мм) и сложных профилях.

Наличие трёх инфракрасных ламп для прогрева погонажа на входе выравнивает его температуру до требуемой по технологии, что исключает возможность отслаивания бумаги и пленок в виду термо-шока при контакте горячего клея с холодной поверхностью заготовки

Опционально станок может быть исполнен для работы с максимальной высотой заготовок 120 мм. Это актуально для производителей царговых дверей.

Станок предназначен для торцевания пленок ПВХ и других материалов в проходном режиме при дистанции между резами ≥ 20 мм. Встраивается после линии окутывания, привод заготовок осуществляется мотор-редуктором линии. Дисковое лезвие торцовочного станка осуществляет возвратно-поступательное движение, синхронизируется со скоростью подачи линии окутывания. Станок снабжен энкодерами, считывающими наличие заготовки в зоне торцевания. Узел торцевания оснащен системой защиты от столкновений (аварийная остановка).

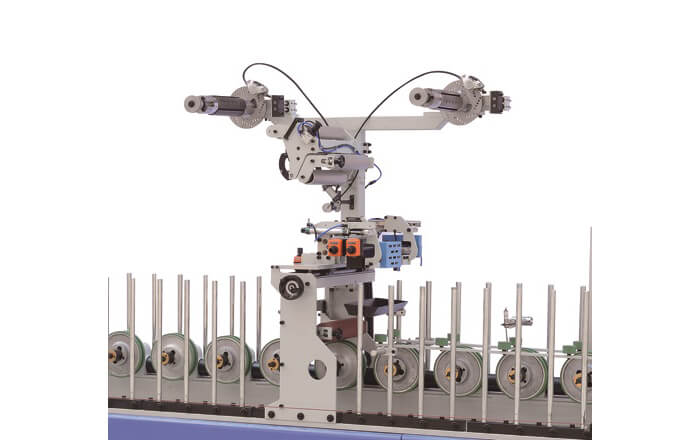

Опционально станок может быть оснащен двумя валами при частой необходимости менять облицовочные материалы, что позволит значительно сэкономить время на данную операцию.
