Выбор сечения кабеля – это важный этап при проектировании и монтаже оборудования. От этого зависит безопасность и надежность работы станков, а также экономичное потребление электроэнергии. Сечение кабеля – ключевой параметр, определяющий максимально допустимый ток. Оно измеряется в квадратных миллиметрах и показывает площадь медного или алюминиевого проводника внутри изоляции. Чем больше сечение – тем выше пропускная способность кабеля и меньше нагрев при протекании тока. Это снижает потери напряжения и увеличивает мощность, передаваемую по линии.
Для правильного выбора сечения кабеля важно учитывать несколько факторов, и тот факт, что мощность, ток, напряжение и длина кабеля влияют на этот выбор, это ключевые моменты:
- Мощность подключаемых устройств – чем больше потребляемая мощность, тем больший ток должен выдерживать кабель, а значит, и его сечение должно быть больше
- Сила тока – для большей силы тока требуется более толстый кабель, чтобы он не перегревался и не создавал риска короткого замыкания.
- Напряжение сети – при более высоком напряжении можно использовать кабель меньшего сечения, так как потери напряжения будут меньшими.
- Длина кабеля – чем длиннее кабель, тем больше сопротивление, и для компенсации потерь напряжения нужно выбрать кабель с большим сечением.

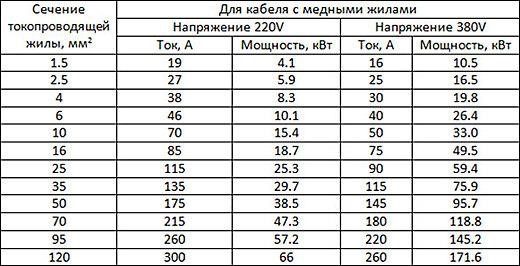

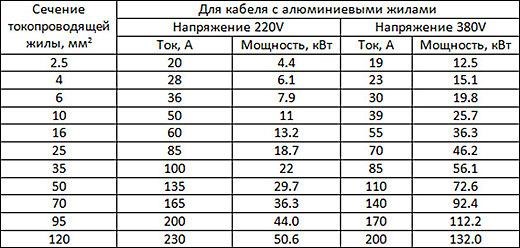

В таблице ниже приведены расчётные значения кабеля, для оптимальных условий. В реальной практике могут влиять еще дополнительные факторы, учесть которые может профильный специалист. Для подбора кабеля рекомендуется проконсультироваться со специалистом.
