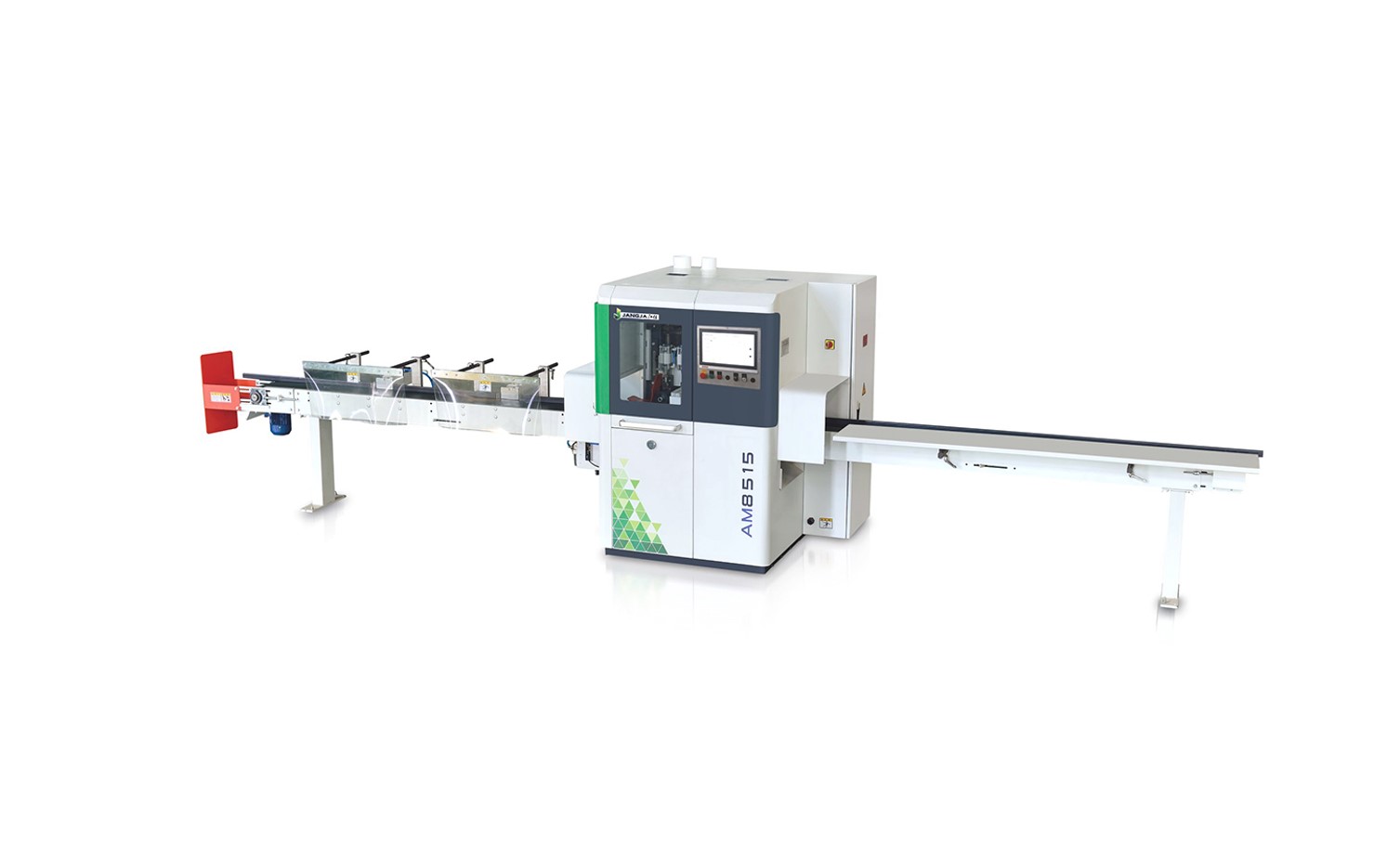

Автоматический торцовочный станок с функцией вырезки дефектов JANGJA AM8515 / EM8515

Модели серии

Особенности модели AM8515\ EM8515

Массивная виброустойчивая станина
Скорость подачи до 150 м/мин
Параметры задаются с PLC (стойка Beckhoff)
Система вырезки дефектов
Пневматические прижимные ролики
Система обдува заготовки перед дисковой пилой
Фотодатчики SICK
Выталкиватели деталей на выходе
Автоматическая система смазки

Подробнее

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Особенности модели AM8515\ EM8515

Массивная виброустойчивая станина
Скорость подачи до 150 м/мин
Параметры задаются с PLC (стойка Beckhoff)
Система вырезки дефектов
Пневматические прижимные ролики
Система обдува заготовки перед дисковой пилой
Фотодатчики SICK
Выталкиватели деталей на выходе
Автоматическая система смазки

Подробнее

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

AM8515\ EM8515

Модель

AM8515\ EM8515

Особенности модели AM8515\ EM8515

Массивная виброустойчивая станина
Скорость подачи до 150 м/мин
Параметры задаются с PLC (стойка Beckhoff)
Система вырезки дефектов
Пневматические прижимные ролики
Система обдува заготовки перед дисковой пилой
Фотодатчики SICK
Выталкиватели деталей на выходе
Автоматическая система смазки

Подробнее

Описание
Технические характеристики

НАЗНАЧЕНИЕ

Автоматические торцовочные станки проходного типа предназначены для поперечного пиления заготовок из массива древесины на заданный размер с максимальной чистотой пропила. Данный тип оборудования позволяет пилить заготовки в размер, оптимизировать длину и производить вырезку дефектов по ранее размеченным линиям специальным люминесцентным карандашом. Высокая скорость пиления (до 415 м/мин) гарантирует высокую производительность.

Данное оборудование применяется на предприятиях, производящих мебельный щит, двери, погонажные изделия.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера

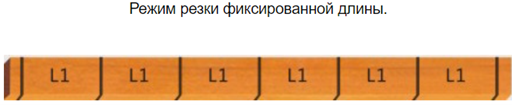

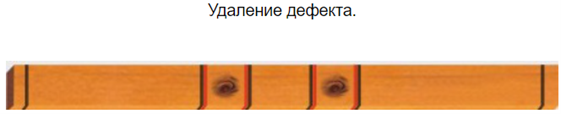

СХЕМА ОБРАБОТКИ

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Конструктивные преимущества

	МАССИВНАЯ СТАНИНА Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

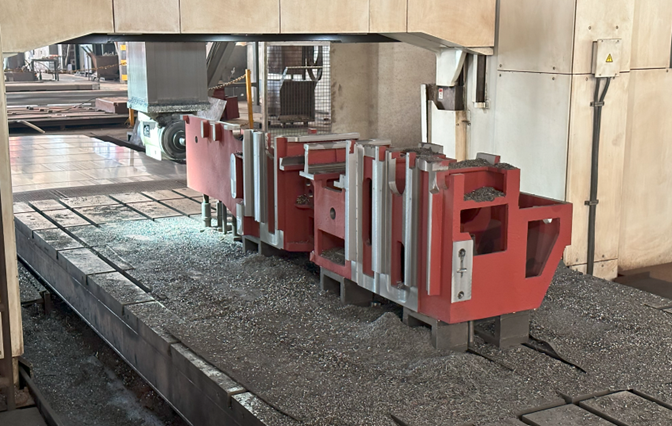

	ОБРАБОТКА СТАНИНЫ Проходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования.

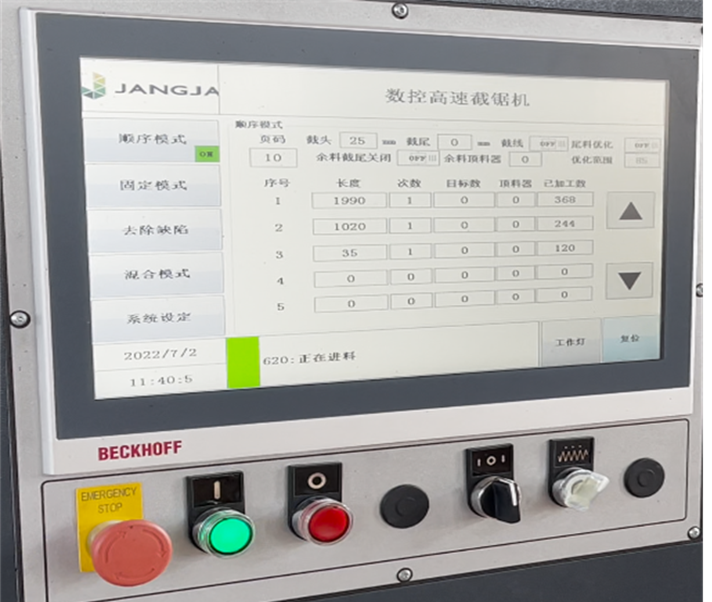

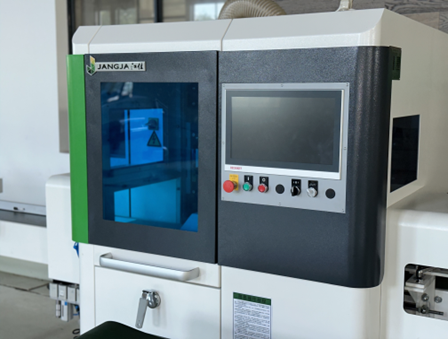

	ПАНЕЛЬ УПРАВЛЕНИЯ Параметры пиления задаются с контроллера марки BECKHOFF (Германия).
	КОЖУХ СТАНКА Является шумоизоляционным, защищает оператора от вылета обрезков, смотровое окно позволяет контролировать все процессы

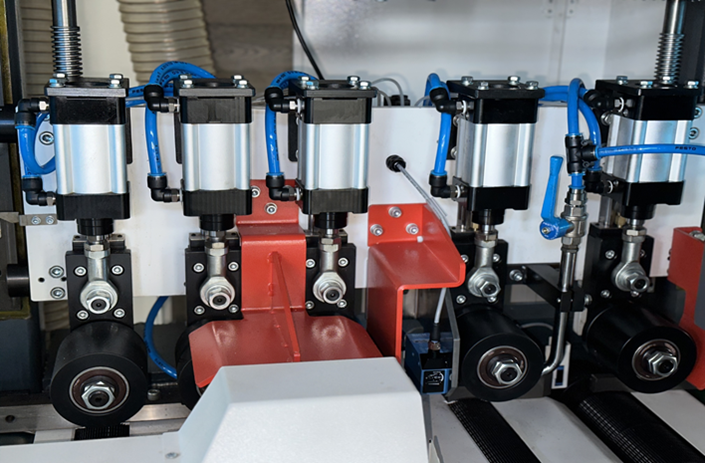

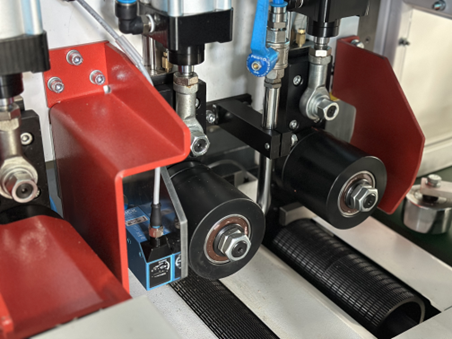

	ВЕРХНЯЯ ПРИЖИМНАЯ ПРИВОДНАЯ ГРУППА Состоит из 5 полиуретановых роликов. Прижим осуществляется за счет пневматической системы FESTO(Германия)
	НИЖНИЕ РЕФЛЕНЫЕ РОЛИКИ Нижние протягивающие рифленые стальные ролики обеспечивают стабильную подачу заготовку в зону обработки и исключаю проскальзывания материала

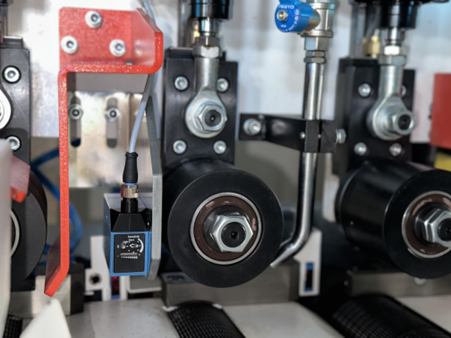

	ОБДУВ Для обеспечения точности сканирования разметки люминесцентным мелком, перед фотодатчиком SICK предусмотрен обдув

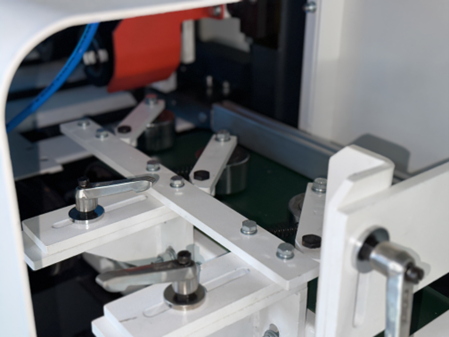

	БОКОВЫЕ ПРИЖИМНЫЕ РОЛИКИ Группа боковых роликов надежно прижимает заготовку к направляющей линейке

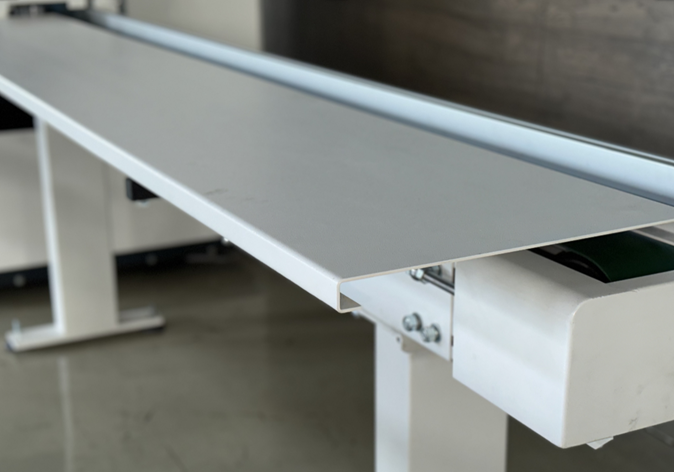

	СТОЛ ПОДАЧИ С РАЗМЕТКОЙ На входе в зону пиления расположен конвейер подачи с разметочным столом, на котором предварительно отмечают пороки древесины люминесцентным мелком

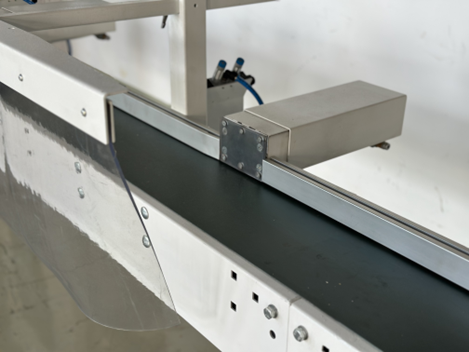

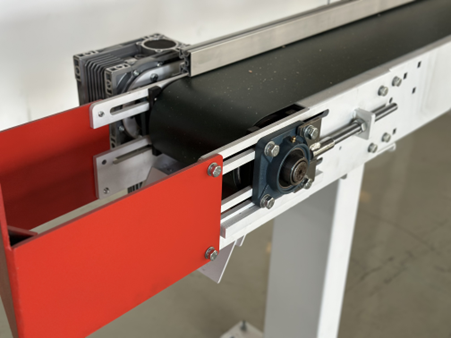

	КОНВЕЙЕР НА ВЫХОДЕ Привод конвейера от независимого моторредуктора
	ВЫТАЛКИВАТЕЛИ В базовой комплектации предусмотрены два выталкивателя.

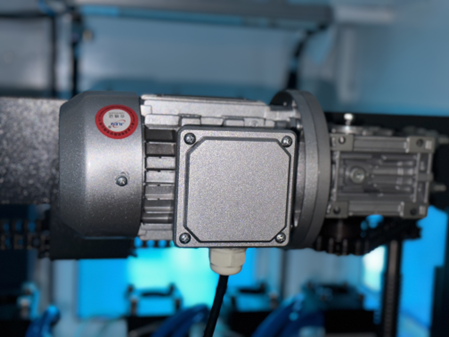

	ДВИГАТЕЛЬ ПРИЖИМНОЙ БАЛКИ Прижимная балка/траверса приводится в движение подъема/опускания от независимого моторредуктора

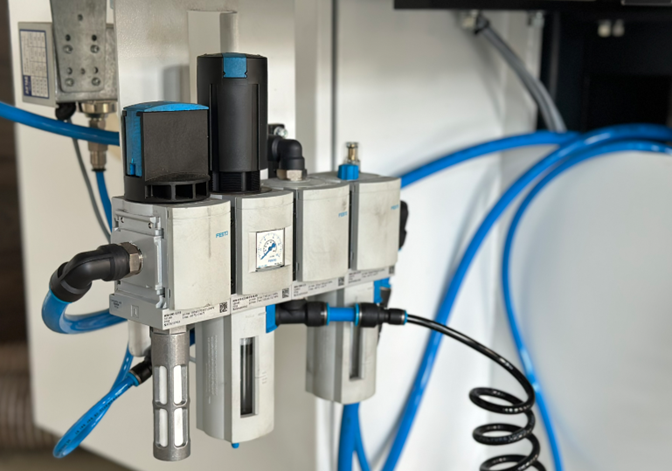

	ПНЕВМООБОРУДОВАНИЕ В станке применяются пневмоцилиндры, распредилители, блоки подготовки и т.д. от мирового лидера FESTO

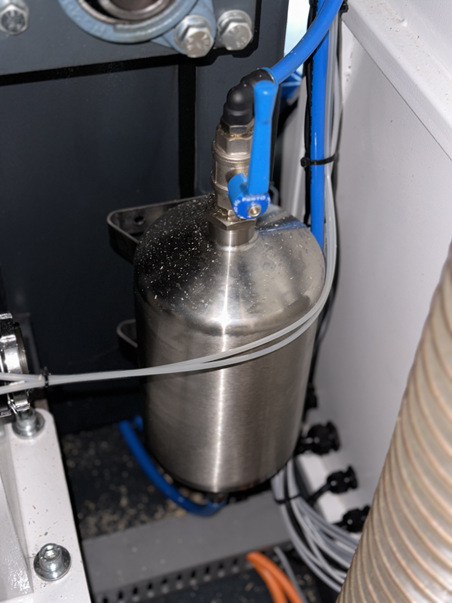

	РЕССИВЕР Встроенный ресивер позволяет держать в запасе сжатый воздух, что обеспечивает бесперебойную работу всех пневмоцилиндров

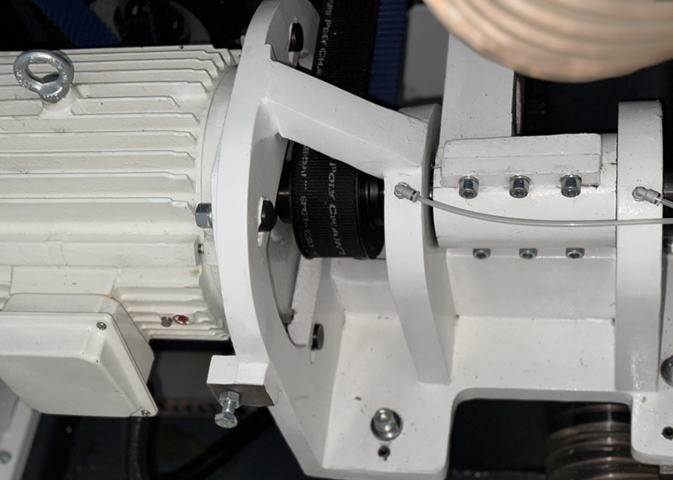

	ПРИВОД ПИЛЫ Через зубчатую ременную передачу от двигателя мощностью 7,5 кВт

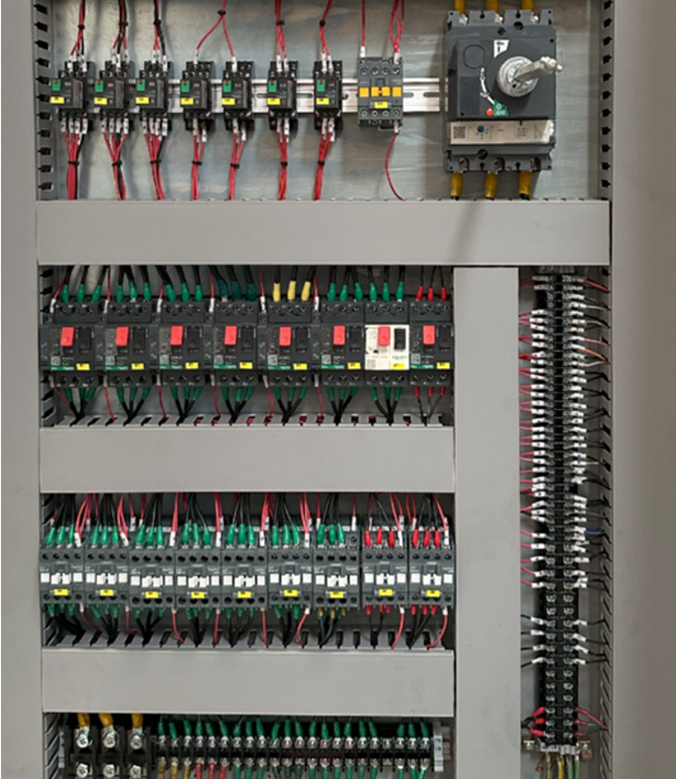

	ЭЛЕКТРОКОМПОНЕНТЫ В станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric

Технические параметры	AM8515/ AM8515L	EM8515	AM8520/ AM8520L	AM8424/ AM8424 L	EM8441/ EM8441L
Стандартный диаметр циркулярной пилы, мм	Ø 500 (Ø 550)	Ø 500	Ø 500	Ø 405	Ø 405
Диапазон сечения пиления, мм	По диаграмме	По диаграмме	По диаграмме	По диаграмме	По диаграмме
Диапазон толщины пропила, мм	По диаграмме	По диаграмме	По диаграмме	По диаграмме	По диаграмме
Диапазон длины пиления, мм			≥125	≥125	≥125
Диапазон длины подачи,	≥ 300	≥ 300	≥400 - ≤6,3	≥500 - ≤6,3	≥500 - ≤6,3
Диапазон скорости подачи, м/мин	150 (80)	≤ 150	≤ 200	≤ 240	≤ 415
Скорость вала пилы, об/мин	3800 (3200)	3500	3500	4500	4500
Мощность привода пильного вала, кВт	7,5	7,5	7,5	7,5	7,5
Мощность подачи сервопривода, кВт	4,8	4,8	5,5	7	7-15
Общая мощность станка, кВт	14,7	16,2	18,5	18,5	22,5
Частота движения пиления вверх и вниз	2-4	3-5	2-4	3-5	4-8
Количество верхних роликов	5	5	4	3	3
Количество нижних подающих роликов	5	5	5	7	7
Диаметр вакуумного порта, мм	Ø 125 х 2	Ø 125 х2	Ø 125 х 2	Ø 125 х 2	Ø 125 х 2
Рабочее давление в пневмосистеме, bar	6-8	6-8	6-8	6-8	6-8
Требования к сжатому воздуху, л/мин	1000	1000	1000	1000	1200
Ширина конвейерной ленты, мм	200	200	200	200	200
Выталкиватели приемного конвейера, шт	2	2	5	5	5
Размер шины пилы, мм	Ø 168	Ø 168	Ø 168	Ø 158	Ø 158
Скорость потока, м/с	30	30	30	30	30
Объем воздуха, м³/ч	2500	2500	2500	2500	2500
Габаритные размеры, мм	8500х1350х 1900	8500х1350х 1900	22430х1350х 1900	22220х1650х 1890	22380х1650х 1890
Масса, кг	2050	2050	2650	3000	3000
Особенности станков в серии: Станки АМ8515/ЕМ8515 предназначены для торцевания заготовок в размер и вырезки дефектов по мелкам. АМ- подъем пилы пневмоцилиндром. ЕМ – подъем пилы серводвигателем. Станки АМ8520/АМ8424/ЕМ8441 имеют систему оптимизации распила и позволяют сохранить до 20% деловой древесины. Станки оснащены автоматической системой фотоэлектрического сканирования заготовки. Скорость подачи на данных моделях варьируется от 200 до 415 м/мин.

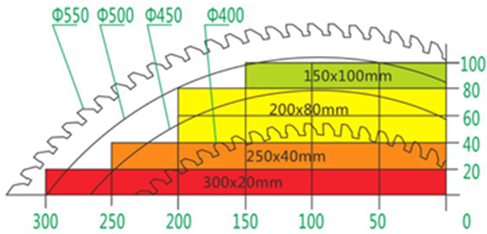

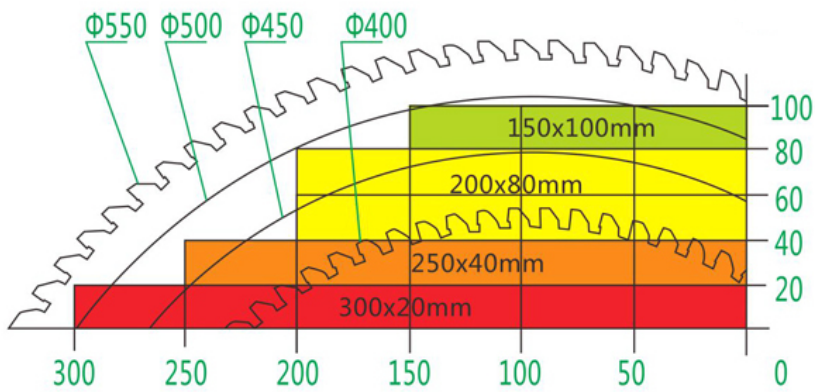

Сечение обработки определяется по диаграмме
