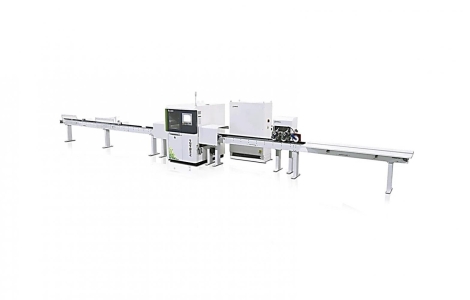

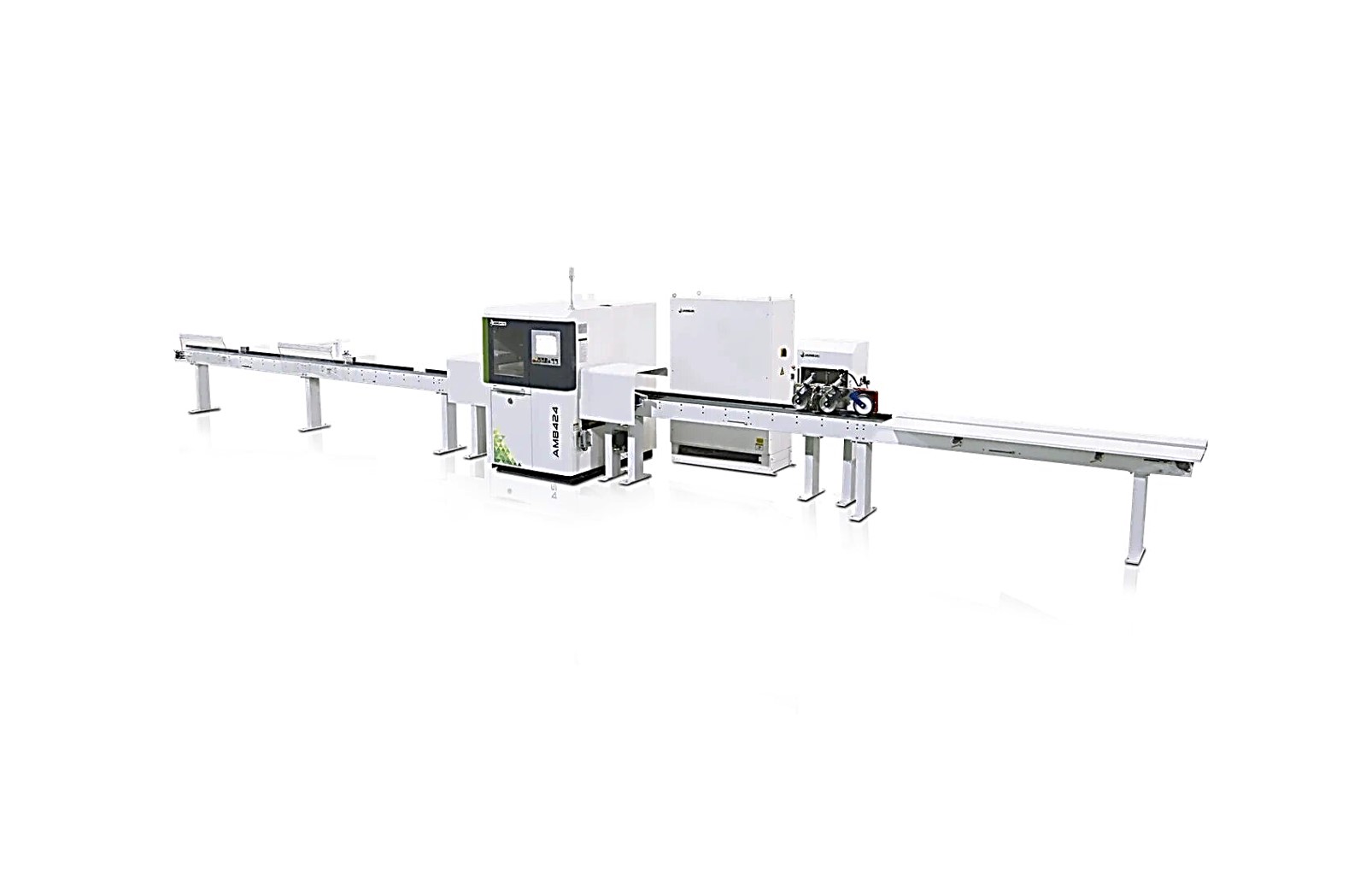

Автоматический торцовочный станок с функцией вырезки дефектов и оптимизации JANGJA AM8424
Модели серии
Место хранения: Склад Москва
Особенности модели AM842
-
Массивная виброустойчивая станина
-
Cкорость подачи до 415 м/мин
-
Параметры задаются с PLC (стойка Beckhoff)
-
Система вырезки дефектов
-
Пневматические прижимные ролики
-
Система обдува заготовки перед дисковой пилой
-
Фотодатчики SICK
-
Выталкиватели деталей на выходе
-
Автоматическая система смазки
Особенности модели AM842
-
Массивная виброустойчивая станина
-
Cкорость подачи до 415 м/мин
-
Параметры задаются с PLC (стойка Beckhoff)
-
Система вырезки дефектов
-
Пневматические прижимные ролики
-
Система обдува заготовки перед дисковой пилой
-
Фотодатчики SICK
-
Выталкиватели деталей на выходе
-
Автоматическая система смазки
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
AM842
Особенности модели AM842
-
Массивная виброустойчивая станина
-
Cкорость подачи до 415 м/мин
-
Параметры задаются с PLC (стойка Beckhoff)
-
Система вырезки дефектов
-
Пневматические прижимные ролики
-
Система обдува заготовки перед дисковой пилой
-
Фотодатчики SICK
-
Выталкиватели деталей на выходе
-
Автоматическая система смазки
НАЗНАЧЕНИЕ
Автоматические торцовочные станки проходного типа предназначены для поперечного пиления заготовок из массива древесины на заданный размер с максимальной чистотой пропила. Данный тип оборудования позволяет пилить заготовки в размер, оптимизировать длину и производить вырезку дефектов по ранее размеченным линиям специальным люминесцентным карандашом. Высокая скорость пиления (до 415 м/мин) гарантирует высокую производительность.
Данное оборудование применяется на предприятиях, производящих мебельный щит, двери, погонажные изделия.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера
СХЕМА ОБРАБОТКИ
Конструктивные преимущества
 |
МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |
ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |
 |

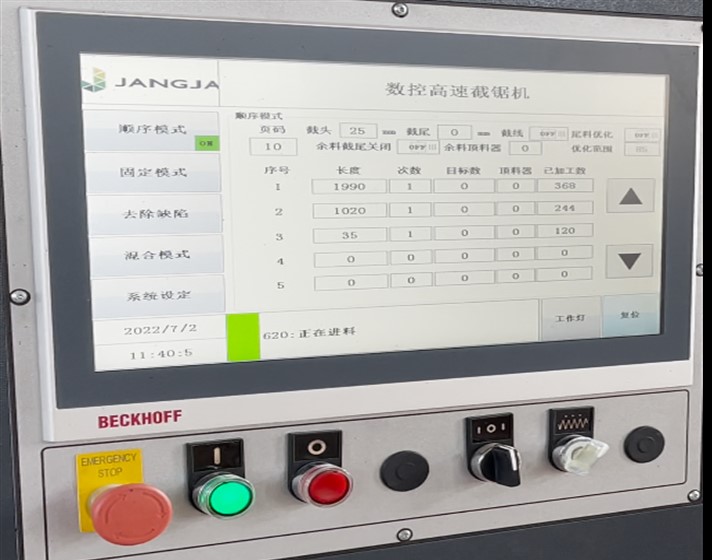

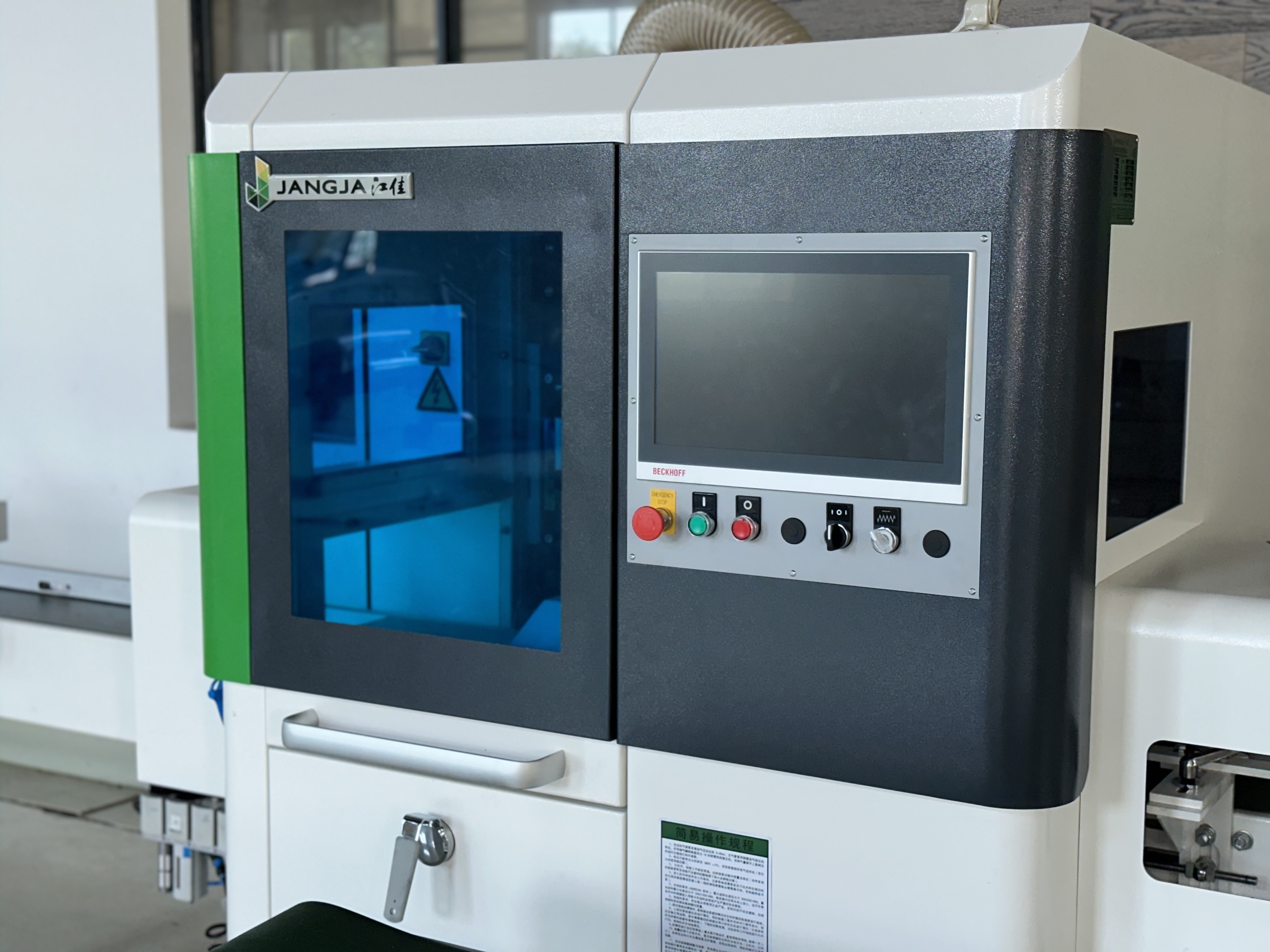

ПАНЕЛЬ УПРАВЛЕНИЯПараметры пиления задаются с контроллера марки BECKHOFF (Германия). |
 |
КОЖУХ СТАНКАЯвляется шумоизоляционным, защищает оператора от вылета обрезков, смотровое окно позволяет контролировать все процессы |
 |

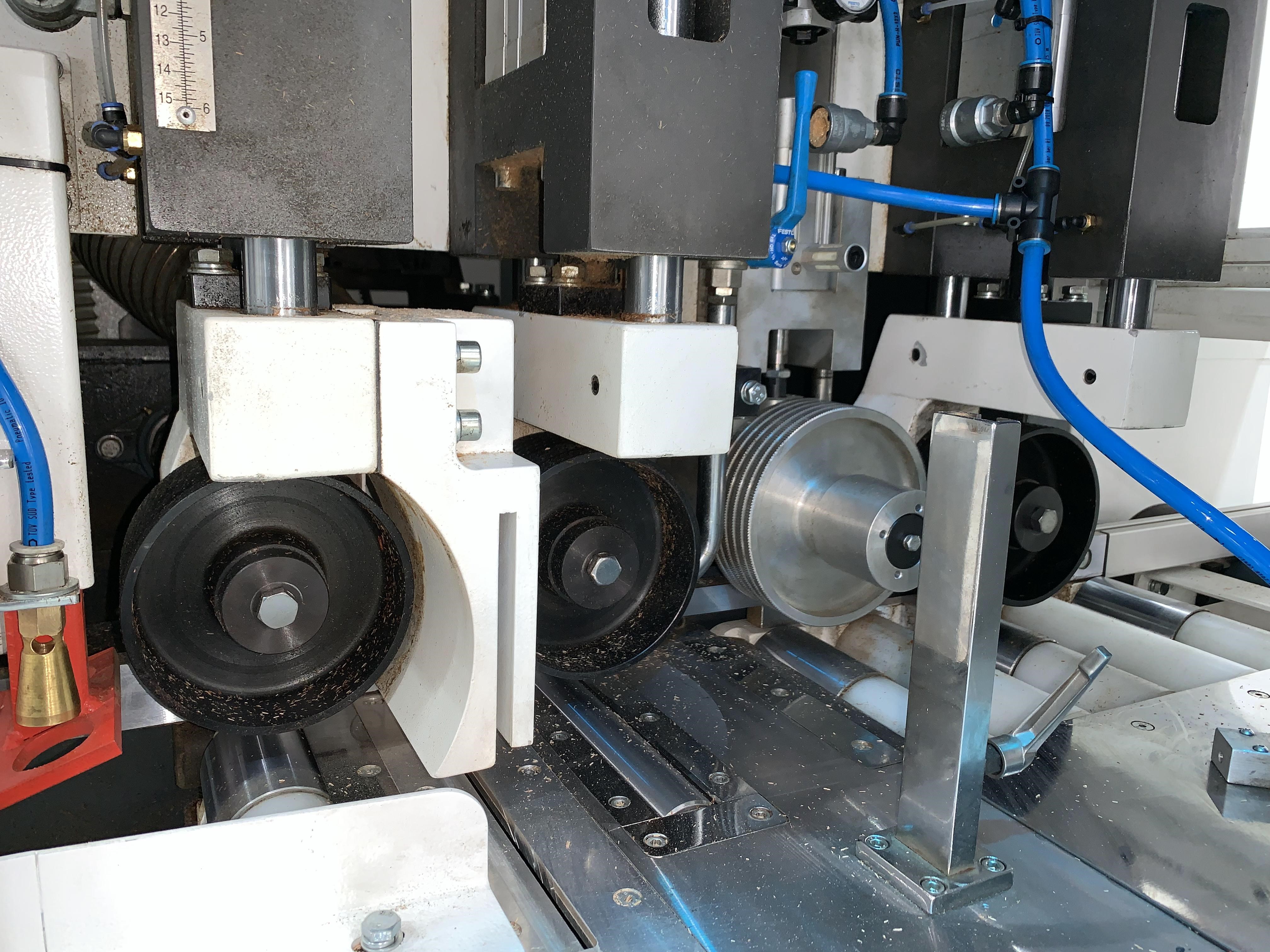

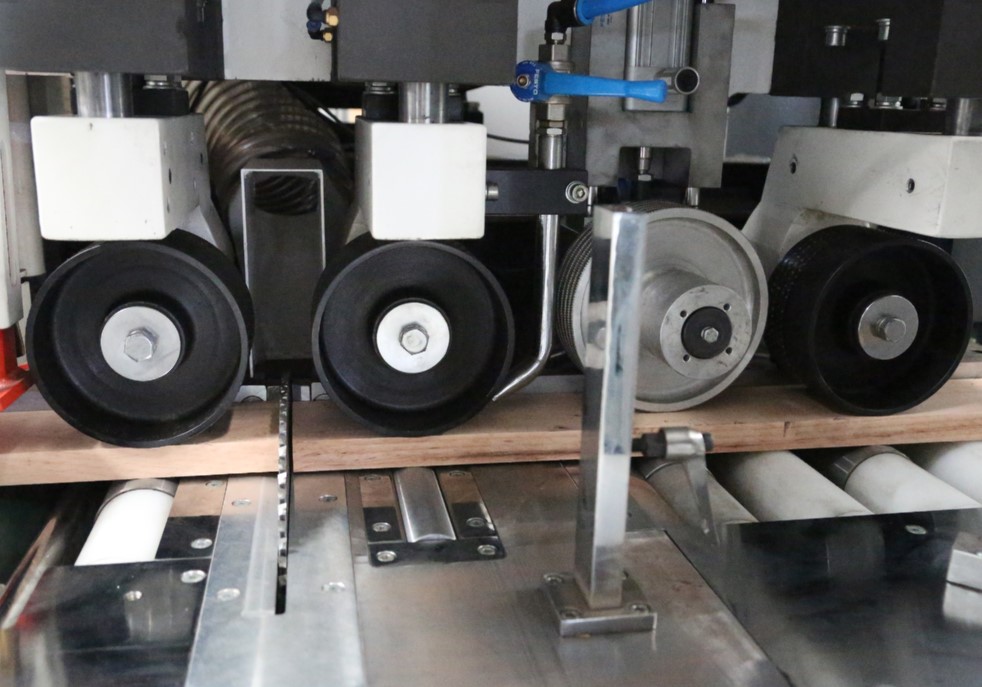

ВЕРХНЯЯ ПРИЖИМНАЯ ПРИВОДНАЯ ГРУППАСостоит из 4 металлических приводных рифленых роликов. Прижим осуществляется за счет пневматической системы FESTO(Германия) |
 |

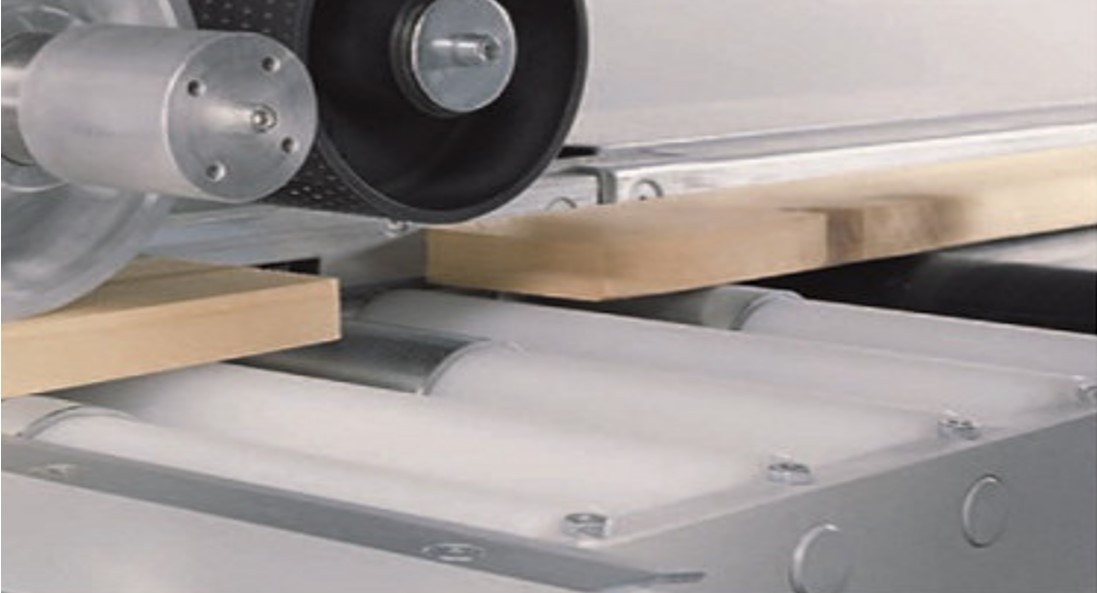

НИЖНИЕ ВАЛЬЦЫНижние гладкие не приводные вальцы обеспечивают идеальное перемещение заготовки на высоких скоростях подачи. |
 |

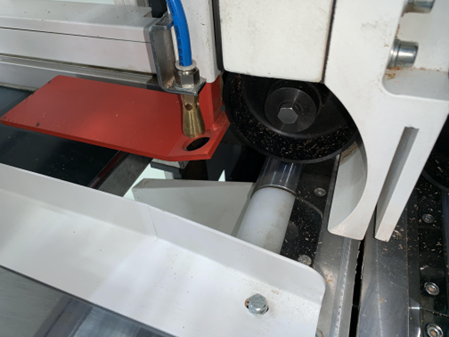

ОБДУВДля предотвращения проскальзывания и обеспечения точности реза предусмотрен обдув приводного вальца перед пильным диском. |
 |
БОКОВОЙ ПРИЖИМНОЙ РОЛИКНадежно прижимает заготовку к направляющей линейке |
  |

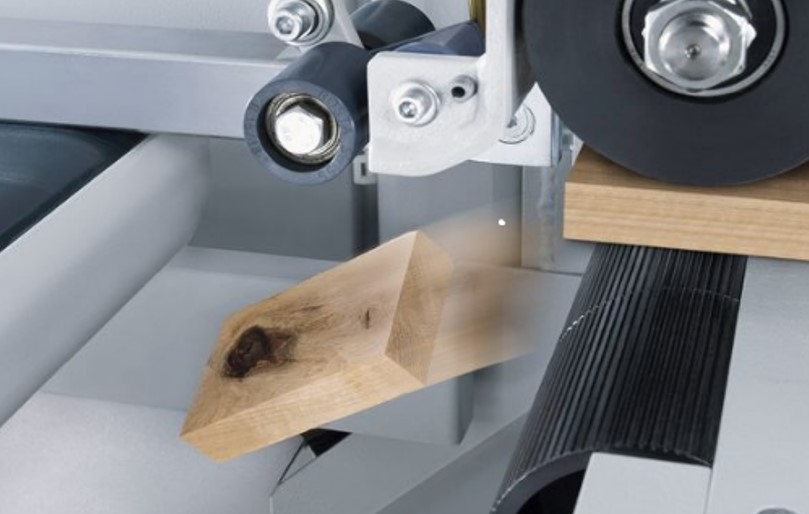

УДАЛЕНИЕ ОТХОДОВУстройство для удаления отходов, управляемое высокопроизводительной пневматической системой, интегрировано с пильным узлом и точно регулируется в соответствии с оптимальной ситуацией при высокоскоростной обработке материала. Отходы длиной не более 125 мм отделяются и не попадают на конвейер с чистыми заготовками. Сброс отходов производится напором сжатого воздуха в воронку. Опционально рекомендуется установить отводящий конвейер. |
 |

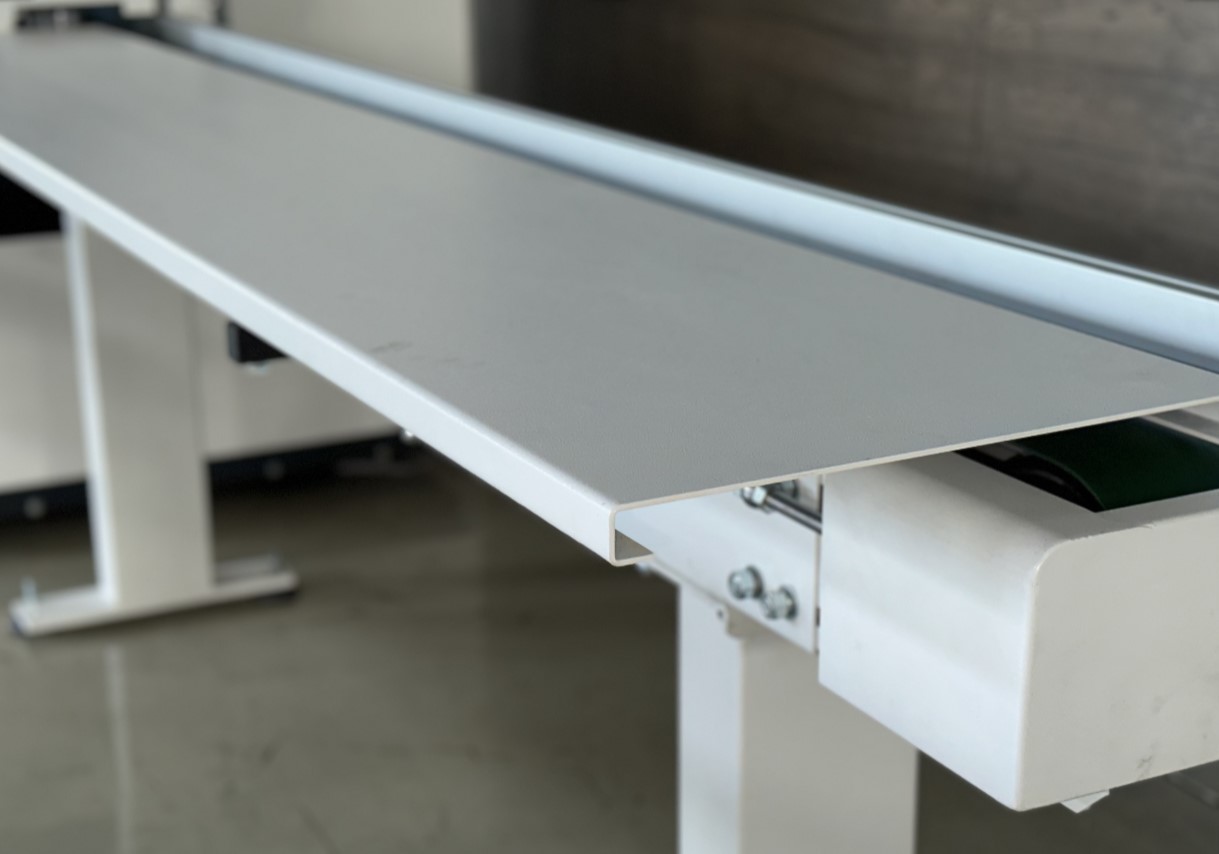

СТОЛ ПОДАЧИ С РАЗМЕТКОЙНа входе в зону пиления расположен конвейер подачи с разметочным столом, на котором предварительно отмечают пороки древесины люминисцентным мелком |
 |

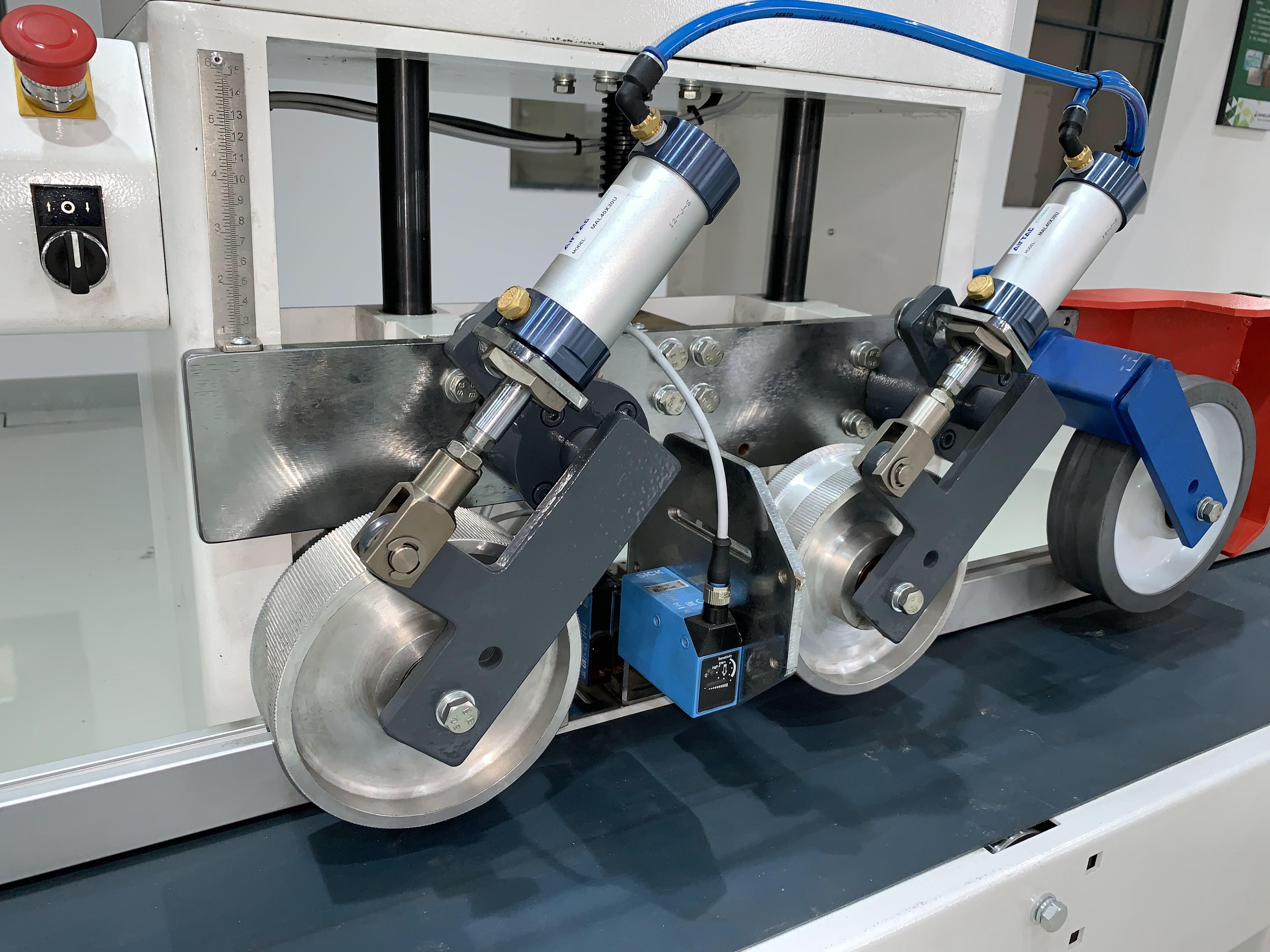

ИЗМЕРИТЕЛЬНАЯ СИСТЕМАОснащена высокоэффективными фотоэлементами SICK(Германия) и измерительными роликами на пневмоцилиндрах с регулируемым давлением. Точная измерительная система, передовое программное обеспечение для оптимизации и система надежного позиционирования объединены для получения точной длины распила. |
 |

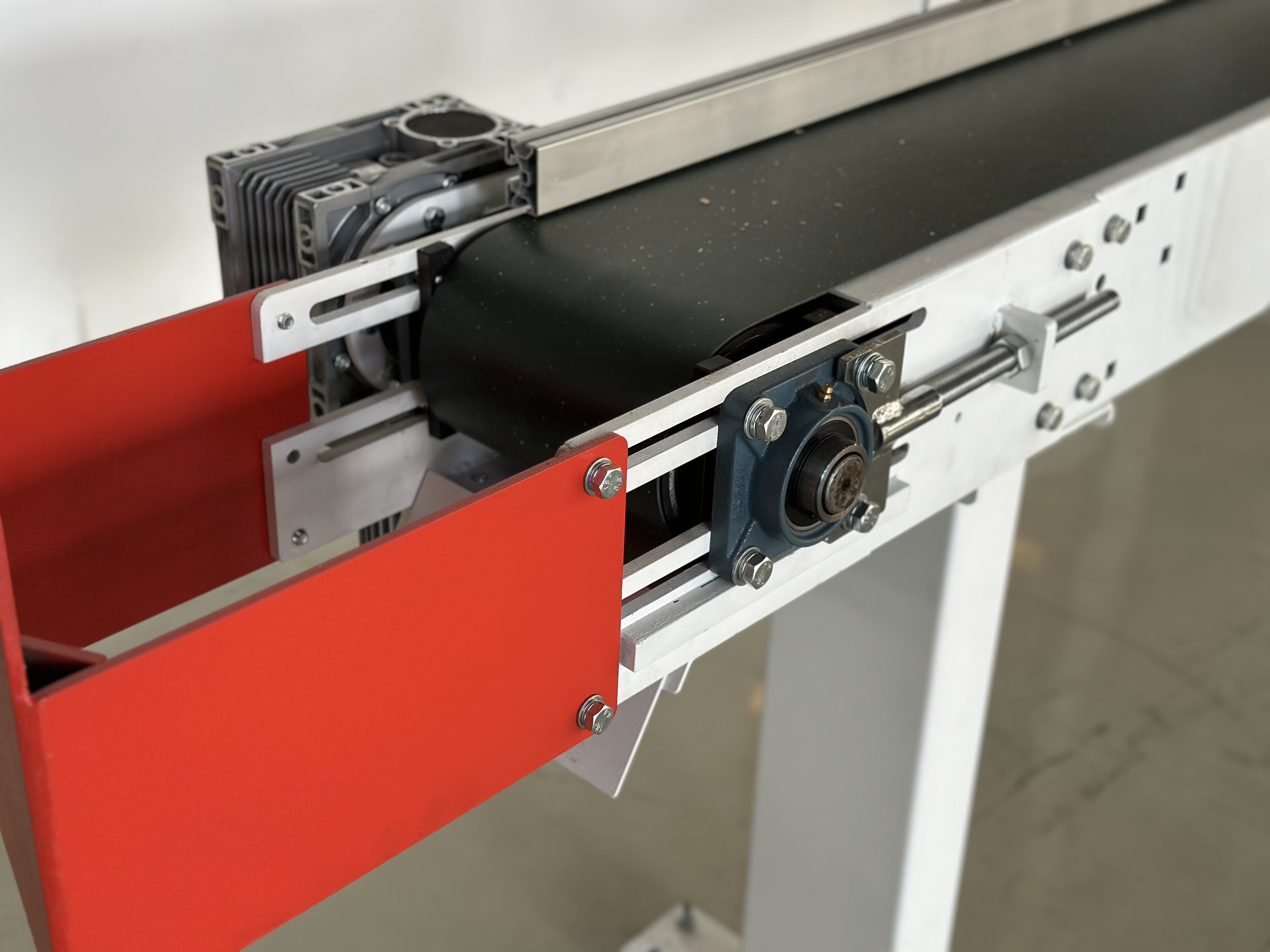

КОНВЕЙЕР НА ВЫХОДЕПривод конвейера от независимого моторредуктора |
 |

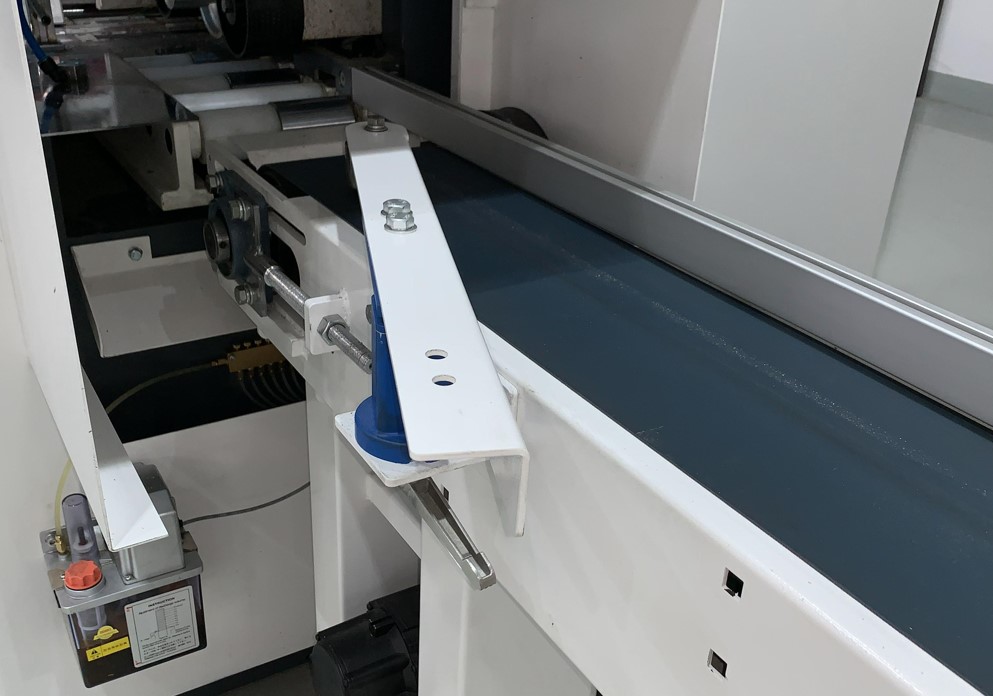

ВЫТАЛКИВАТЕЛИВ базовой комплектации предусмотрены два выталкивателя. |
 |

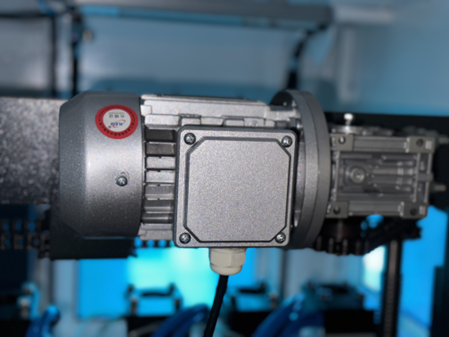

ДВИГАТЕЛЬ ПРИЖИМНОЙ БАЛКИПрижимная балка/траверса приводится в движение подъема/опускания от независимого моторредуктора |
 |
ПНЕВМООБОРУДОВАНИЕВ станке применяются пневмоцилиндры, распредилители, блоки подготовки и т.д. от мирового лидера FESTO |
|

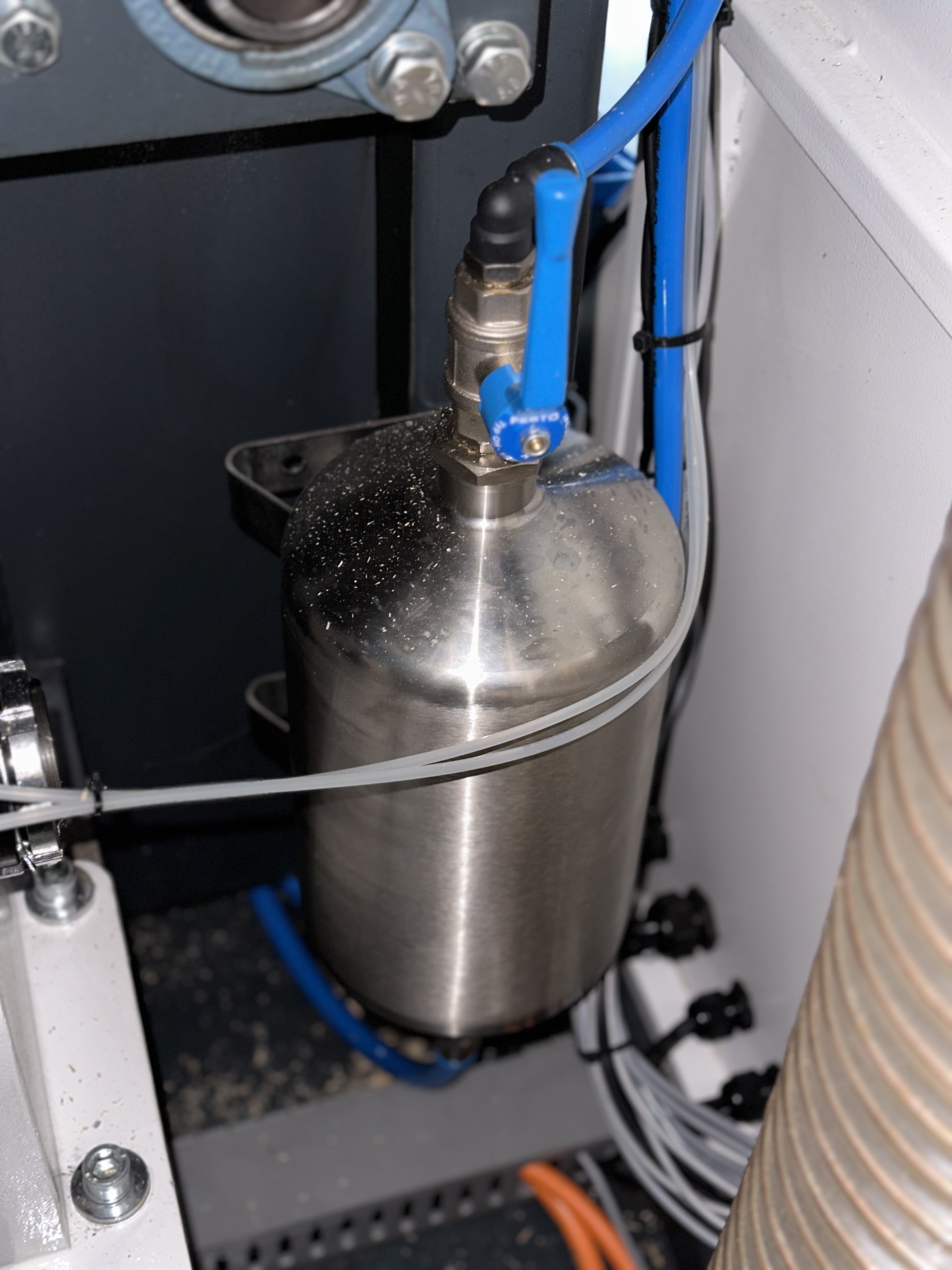

РЕССИВЕРВстроенный ресивер позволяет держать в запасе сжатый воздух, что обеспечивает бесперебойную работу всех пневмоцилиндров |
|

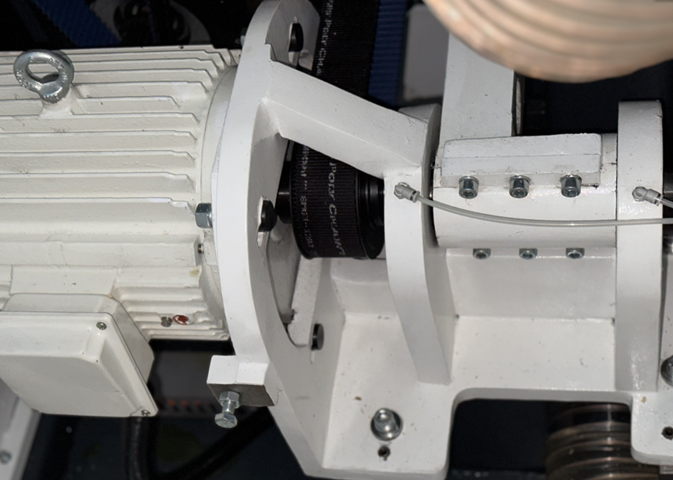

ПРИВОД ПИЛЫЧерез зубчатую ременную передачу от двигателя мощностью 7,5 кВт |
 |
ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
