CF-MASTER T4 28
Пятиосевой портальный ОЦ
CF-MASTER T4 28
Особенности модели T4-28
-
Шпиндель
Четыре шпинделя 9,5 кВт., ручная смена
-
Станина: единая
-
Тип стола: траверсы + вакуумные опоры
-
Столы 1200 мм / 1500 мм – 2шт
-
Линейные перемещения
Ось X 3 600 мм
Ось Y 2 300 мм
Ось Z 1 000 мм
-
Расстояние между колоннами: 3 000 мм
Особенности модели T4-28
-
Шпиндель
Четыре шпинделя 9,5 кВт., ручная смена
-
Станина: единая
-
Тип стола: траверсы + вакуумные опоры
-
Столы 1200 мм / 1500 мм – 2шт
-
Линейные перемещения
Ось X 3 600 мм
Ось Y 2 300 мм
Ось Z 1 000 мм
-
Расстояние между колоннами: 3 000 мм
Связь с ведущим специалистом:
8 800 707 74 77Модель
T4-28
Особенности модели T4-28
-
Шпиндель
Четыре шпинделя 9,5 кВт., ручная смена
-
Станина: единая
-
Тип стола: траверсы + вакуумные опоры
-
Столы 1200 мм / 1500 мм – 2шт
-
Линейные перемещения
Ось X 3 600 мм
Ось Y 2 300 мм
Ось Z 1 000 мм
-
Расстояние между колоннами: 3 000 мм

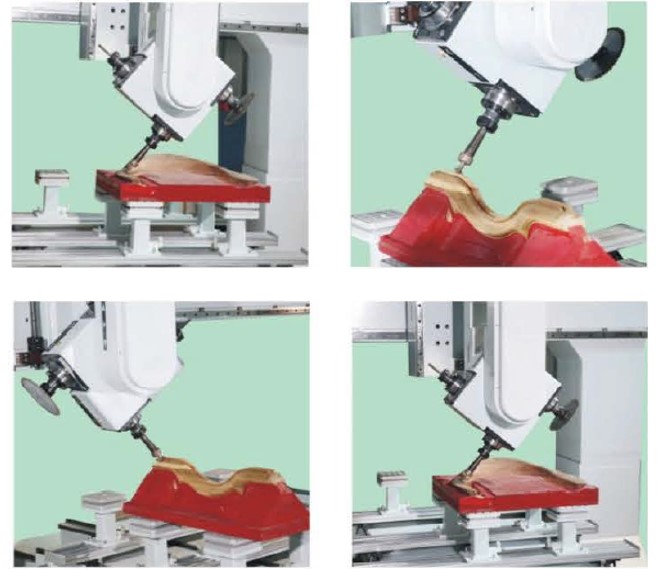

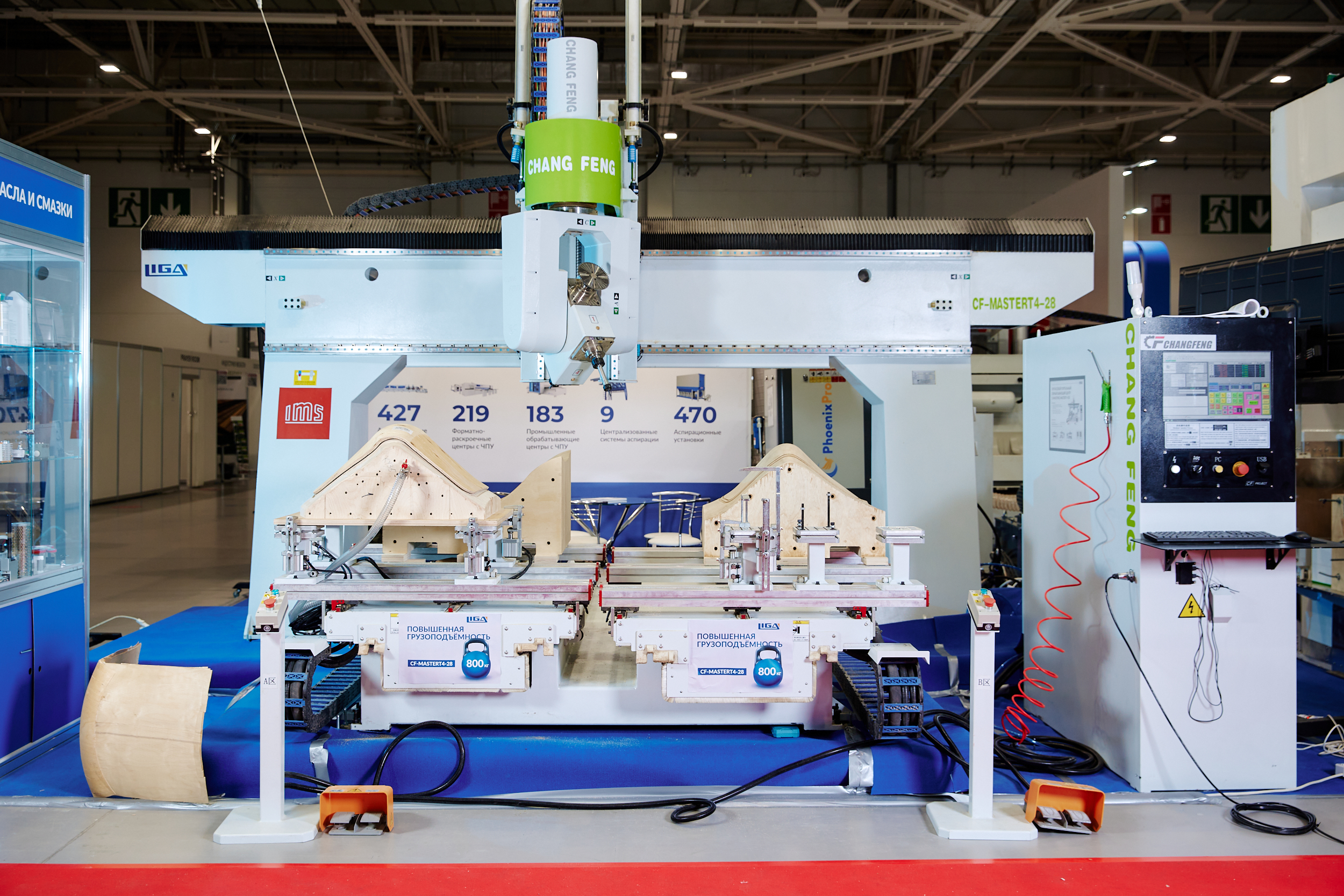

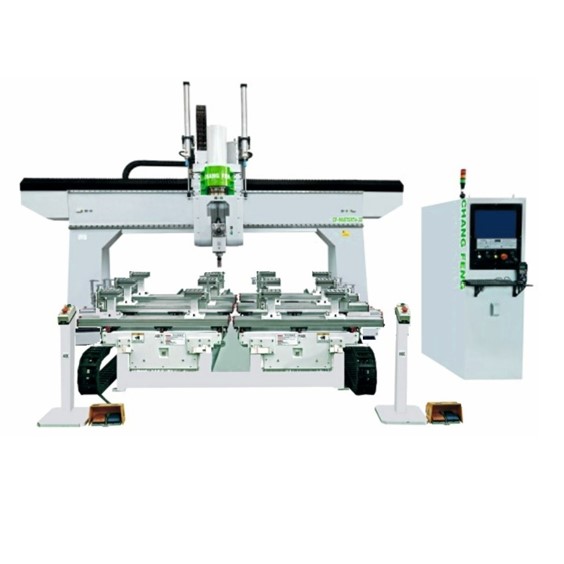

Пятиосевой портальный обрабатывающий центр CF-MASTER T4-28 предназначен для фрезеровальных, гравировальных и сверлильных операций, обрезки изделий сложной геометрической формы в автоматическом режиме в мебельном производстве автомобилестроении, приборостроении, а так же в иных областях промышленности.
Широкий набор опциональных принадлежностей позволяет сформировать комплектацию для любого вида планируемых работ.
Корпус портала изготовлен с учётом динамических нагрузок. Внутренние рёбра жёсткости исключают появление вибраций. Технологический отжиг портала проводится при температуре 600° для обеспечения снятия внутренних напряжений возникающих после сваривания общей конструкции.

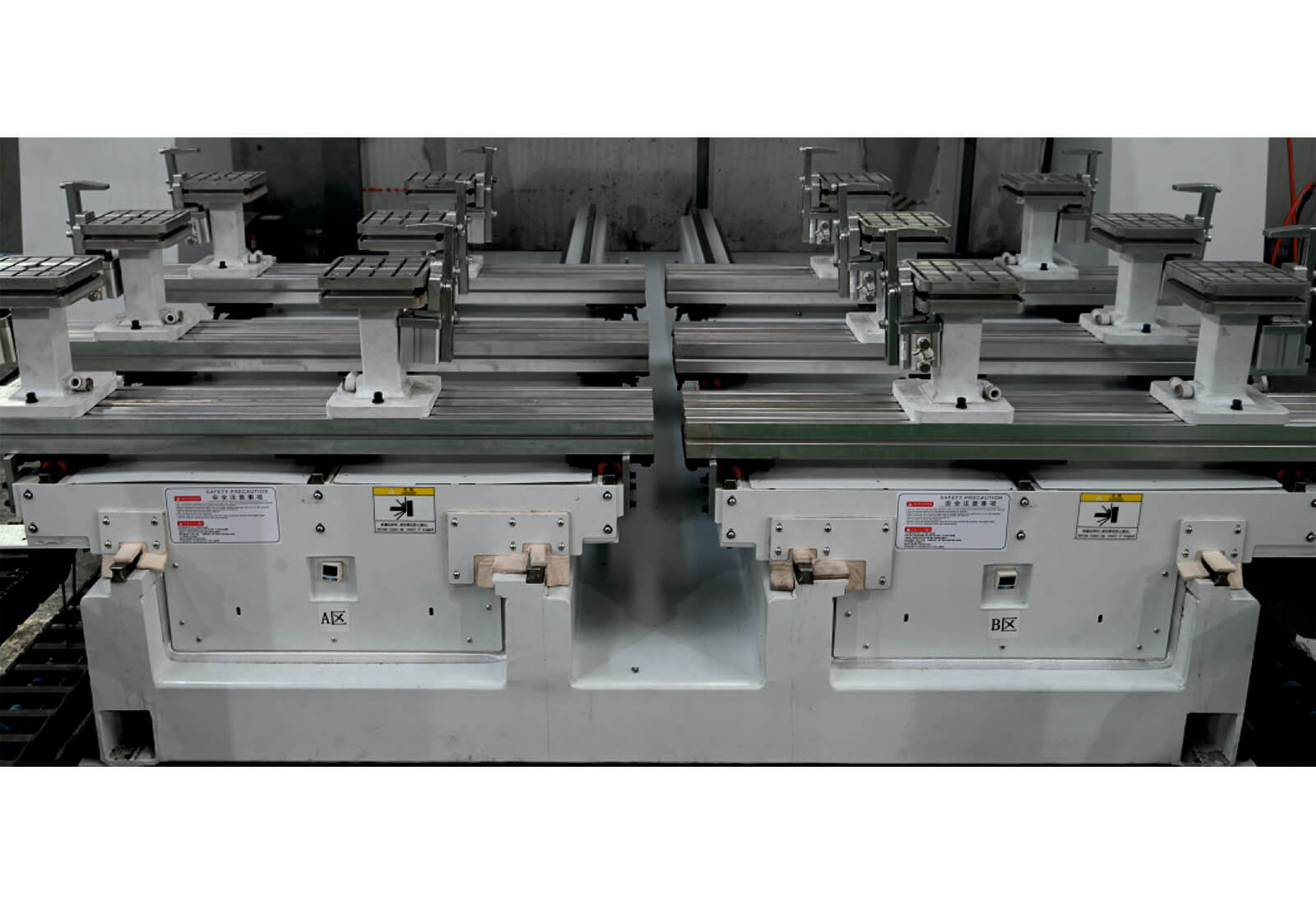

Единая конструкция станины на оба рабочих стола с фрезерована за один установ для монтажа линейных направляющих минимизирует погрешность плоскостности общего рабочего поля.
Пневмоцилиндры, компенсирующие вес оси Z, настроены на оптимальную работу в высокоскоростном режиме обрабатывающего центра в режиме 24/7
Пескоструйная обработка, обезжиривание поверхностей и дальнейшая покраска увеличивают антикоррозийную устойчивость металлических элементов.
Числовая система управления OSAI обеспечивает высокую производительность сервоприводов YASKAVA при одновременной работе до 12 осей перемещения.
Конструктивные преимущества
|

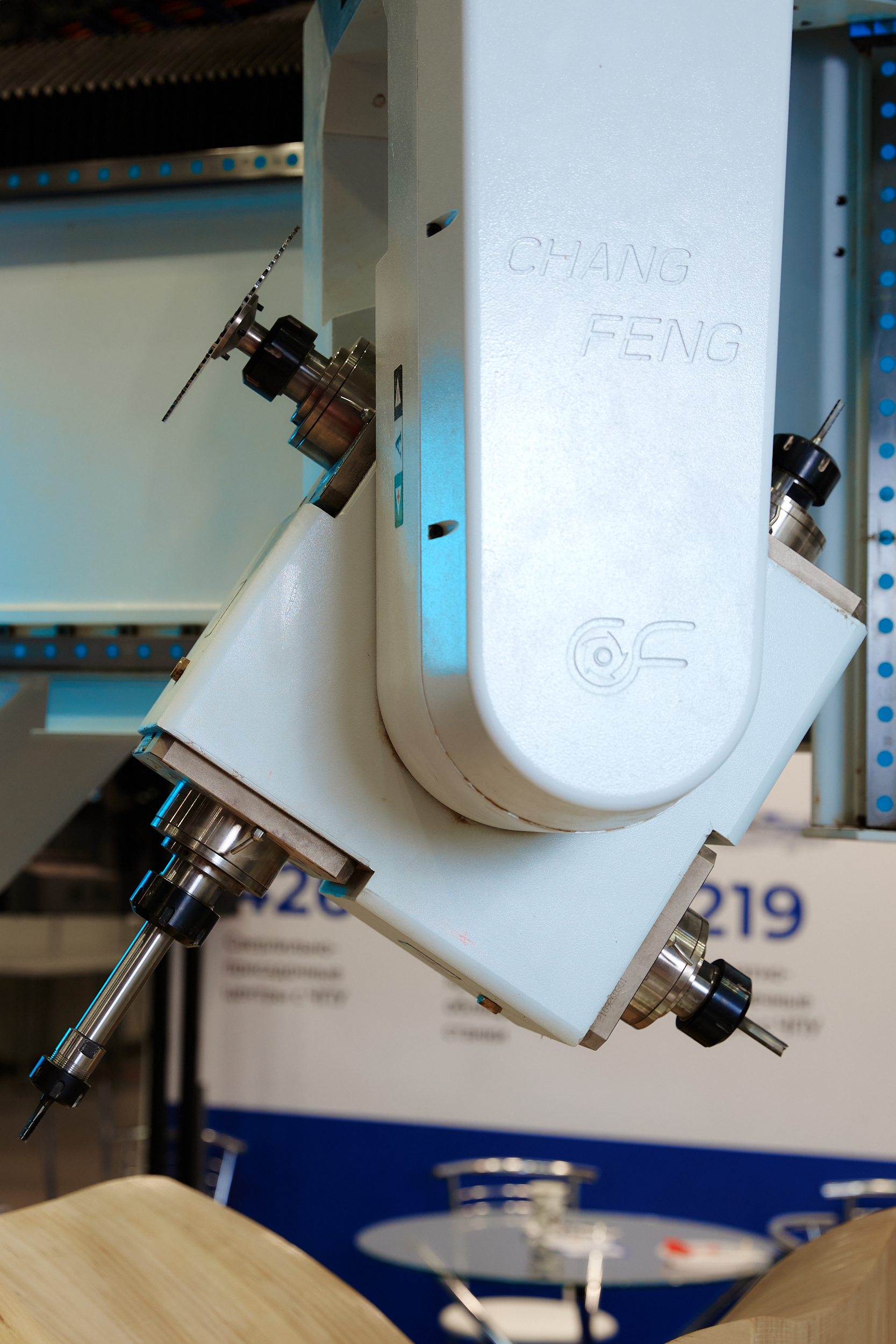

ШПИНДЕЛЬ4 независимых электрических шпинделя Скорость вращения до 18000 об / мин. Программируемое включение системы охлаждения режущего инструмента. Мощность двигателя с одним валом инструмента: 9 кВт × 4 ручная смена инструмента. Цанга ER40. |
|
ОБЛАСТЬ ОБРАБОТКИ2 стола Работа как в едином пространстве области обработки так и в маятниковом режиме двух столов |
|
СИСТЕМА КОНТРОЛЯ ФИКСАЦИИ ЗАГОТОВОК ВАКУУМОМПостоянный контроль разряжения в области фиксации изделий |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИОсуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих |
|
ФИКСАЦИЯ ЗАГОТОВОКВакуумным и пневмо-зажимом 6 траверс, 12 пневмо- зажимов 12 вакуумных присосок |
|
СИСТЕМА ЧПУ ОSAIУсовершенствованные алгоритмы динамического управления для достижения максимальных результатов производительности. Инновационные алгоритмы интерполяции сплайнов, которые могут быть запрограммированы в сочетании с OSAIcnc PREDICTIVE DYNAMICS, достигают передовых результатов с точки зрения времени цикла и точности. |
|
СЕРВОКОНТРОЛЛЕР YASKAWA, ЯПОНИЯВысокоскоростной бесщеточный двигатель (не требует технического обслуживания) обладает чрезвычайно высокой эффективностью передачи и точностью. |
|
ИНВЕРТОР2 шт 11кВт повышает эффективность и экономит энергию; реализовано бесступенчатое регулирование скорости. |
|
ВАКУУМНЫЙ НАСОС2 шт 5,5 л.с. KWE160 - стабильная степень вакуума и простота обслуживания. Оснащен сепаратором (газ, масло, вода и примеси). Оперативно развивает высокую степень сжатия газа. Отсутствие масляных фильтрующих прослоек на пути воздушных масс. |
|
ТИП ПЕРЕДАЧИ ПО ОСЯМ: X Y UШлифованная зубчатая рейка из легированной стали (производство Тайвань) |
|
ТИП ПЕРЕДАЧИ ПО ОСИ: ZШарико винтовая передача (производство Тайвань) |
|

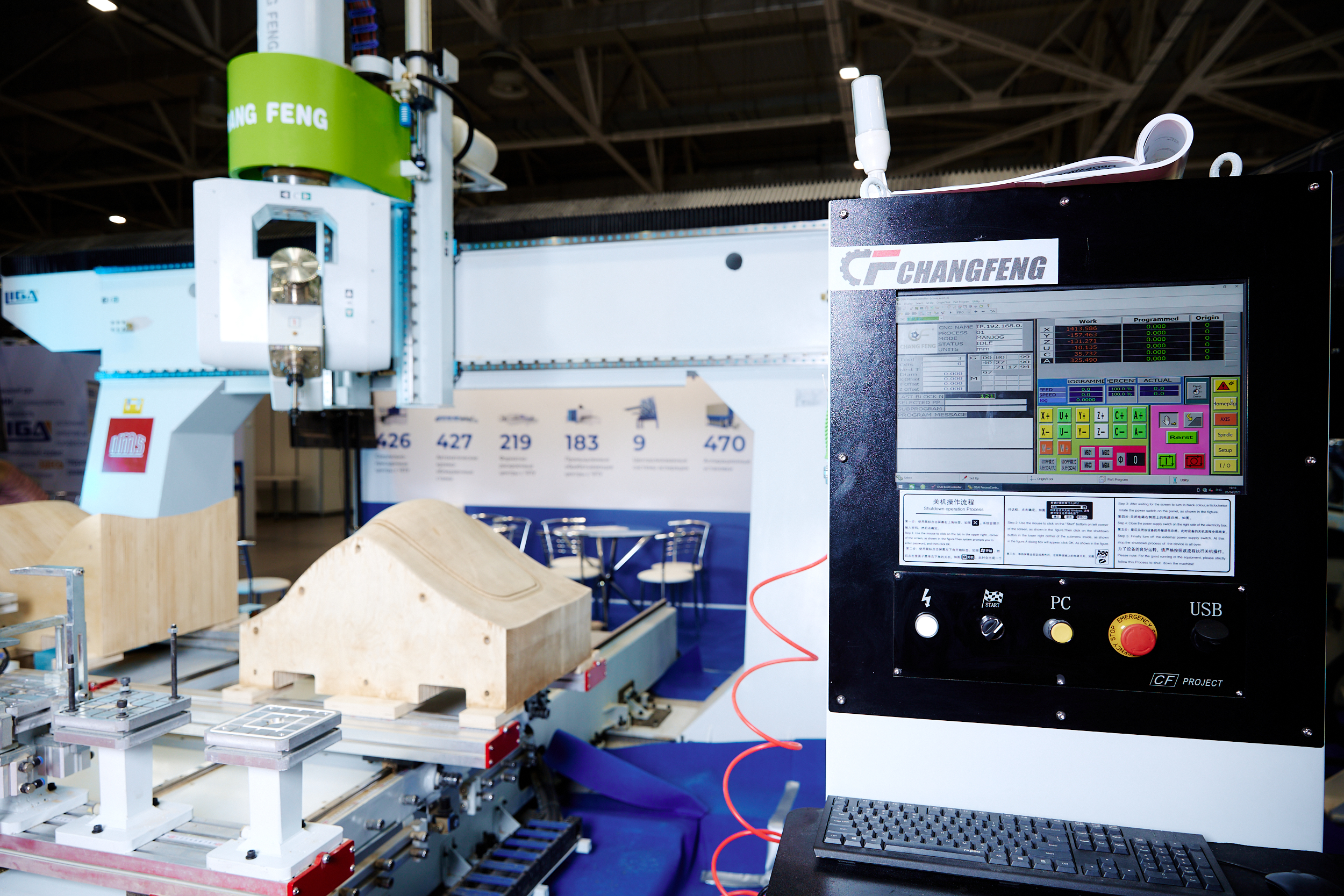

ЭЛЕКТРО ШКАФ УПРАВЛЕНИЯОснащён системой кондиционирования для поддержания стабильной температуры внутри шкафа для предотвращения перегрева электрокомпонентов |
|
СИСТЕМА БЕЗОПАСНОСТИДва пульта управления запуском программ и фиксации заготовок с возможностью установки в удобном месте при изменении логистики подачи и складирования изделий. |

|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ EASYWOODСоздание 3д моделей Контроль созданных траекторий с проверкой на столкновения - Обрезка Присадка, пиление 2х 3х и 5 ти осевые стратегии обработки |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
