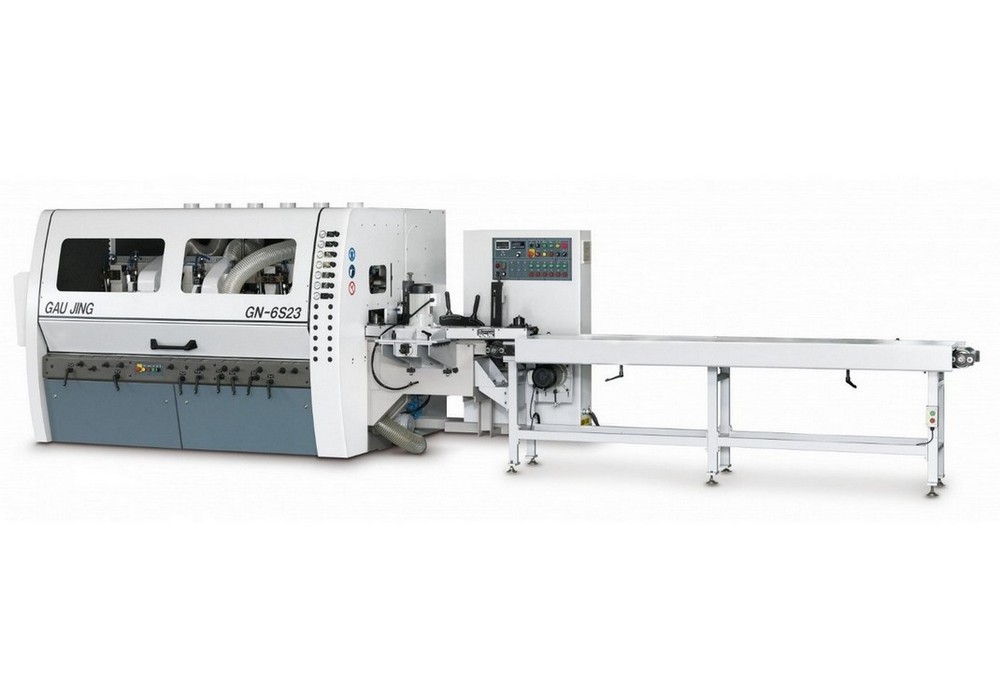

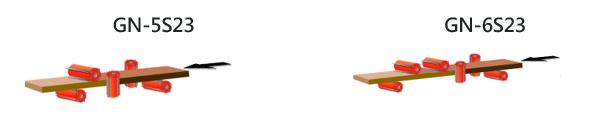

Четырехсторонние продольно-фрезерные станки Gau Jing серии GN для коротких деталей от 120мм

МАССИВНАЯ СТАНИНА

Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

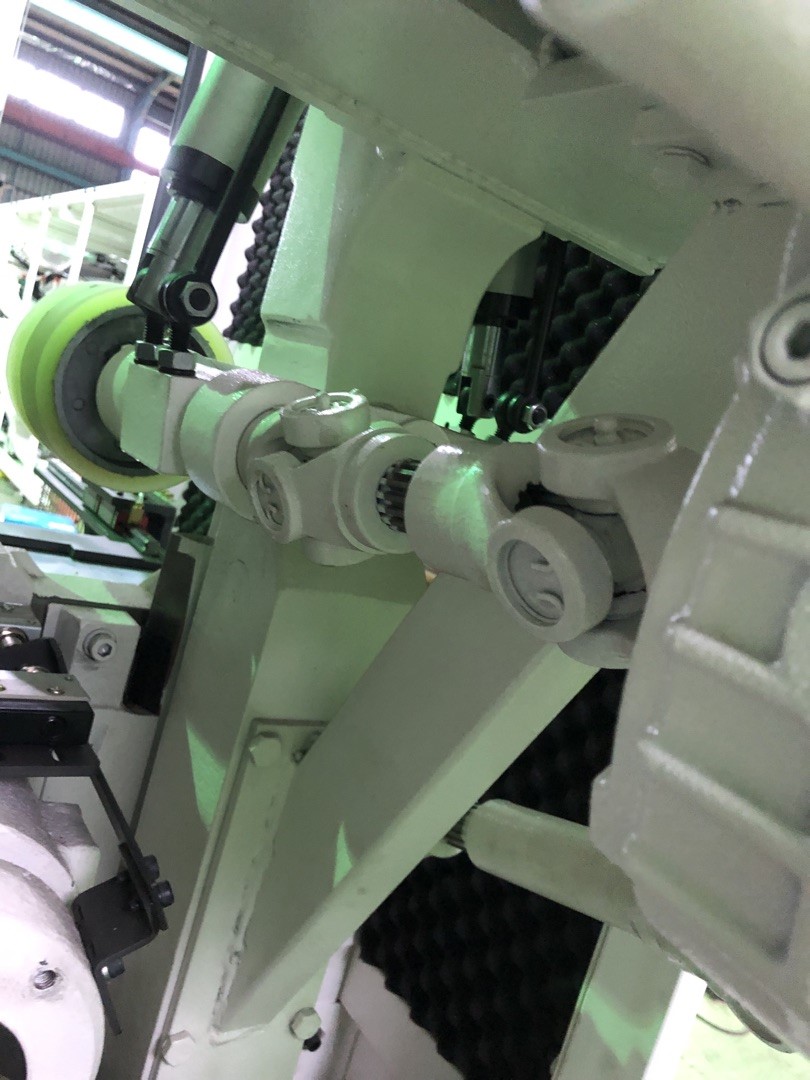

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ

У станка колоссальный запас прочности для максимальных нагрузок и режимов работы.

Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы.

Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями.

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония).

ИНВЕРТОР

Станок оснащен бесступенчатой регулировкой скорости подачи от 6 до 60 м/мин.

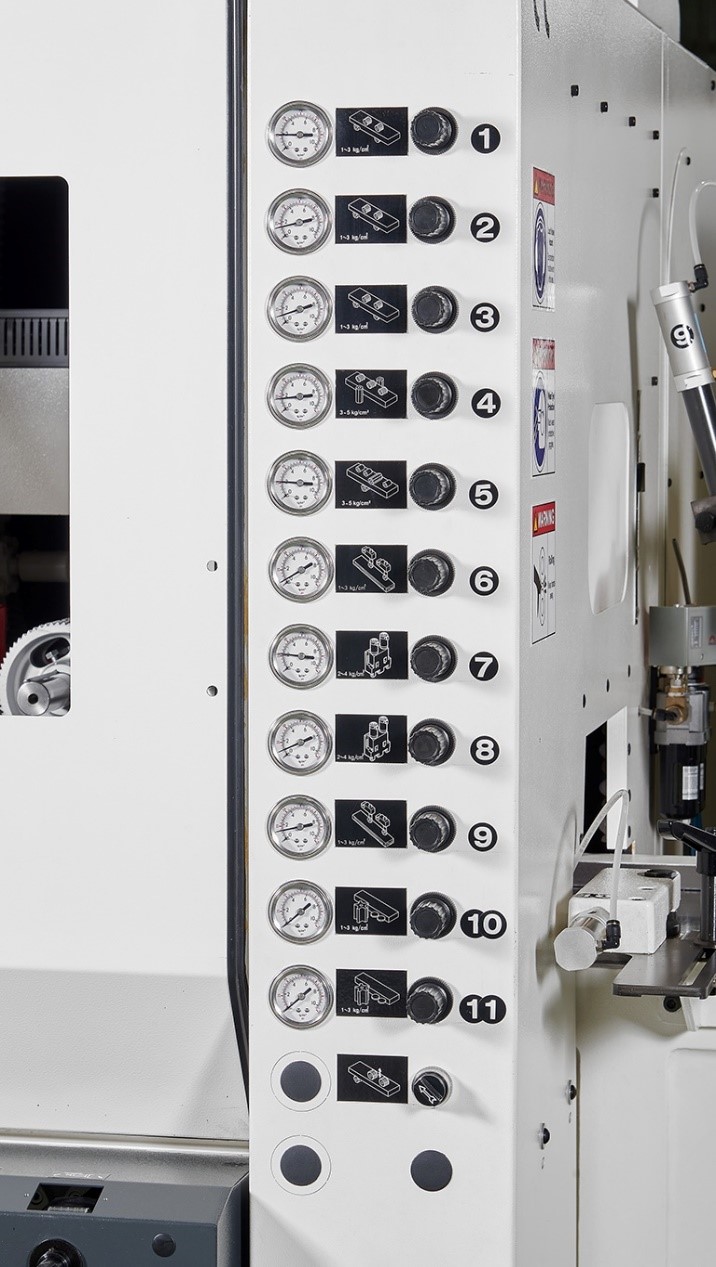

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИ

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы).

Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне.

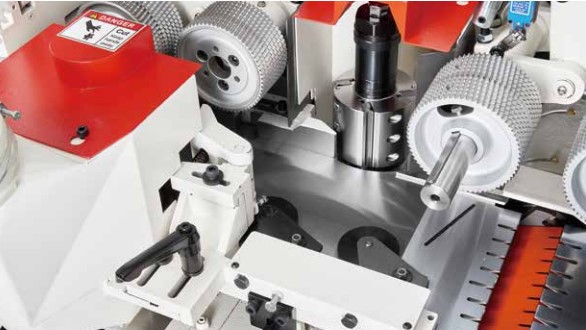

БОКОВОЙ УПОР

Расположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали.

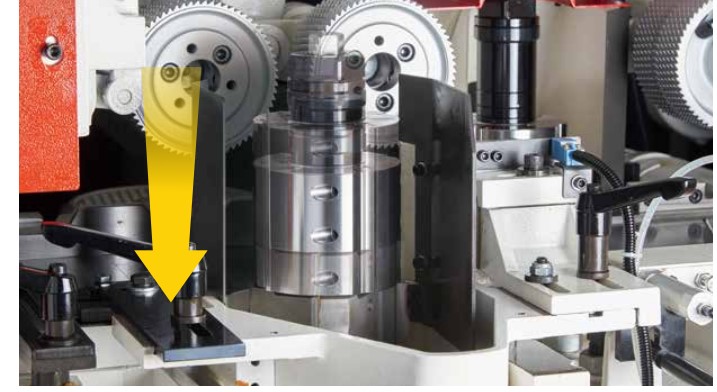

РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ ШПИНДЕЛЕЙ

Регулировка вертикальных шпинделей до 60 мм позволяет установить на один шпиндель несколько фрез (как одинакового, так и различных профилей), что уменьшает время перенастройки станка.

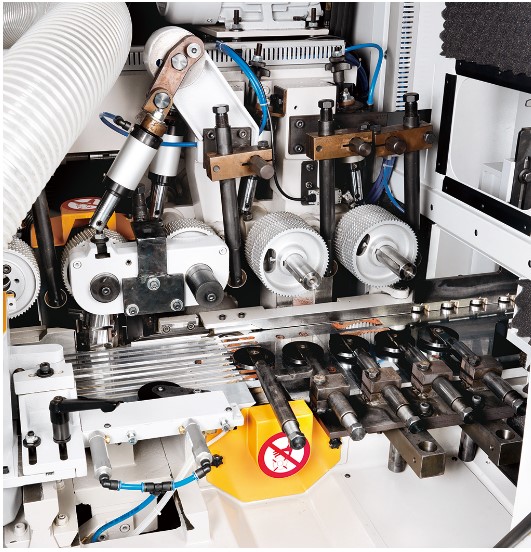

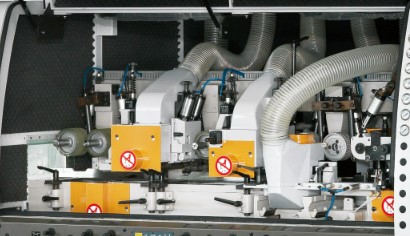

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины.

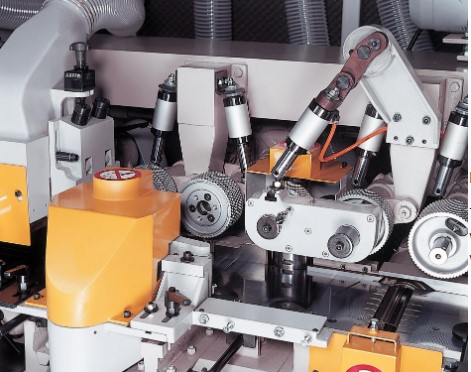

СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОК

Обеспечивает бесперебойную подачу заготовок длиной от 120 мм в зону резания.

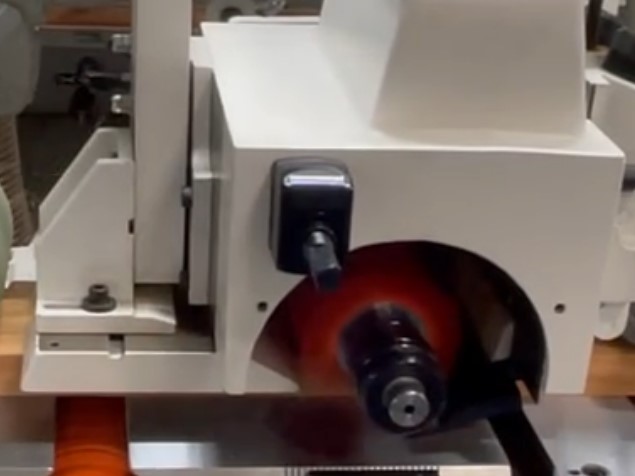

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ

Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

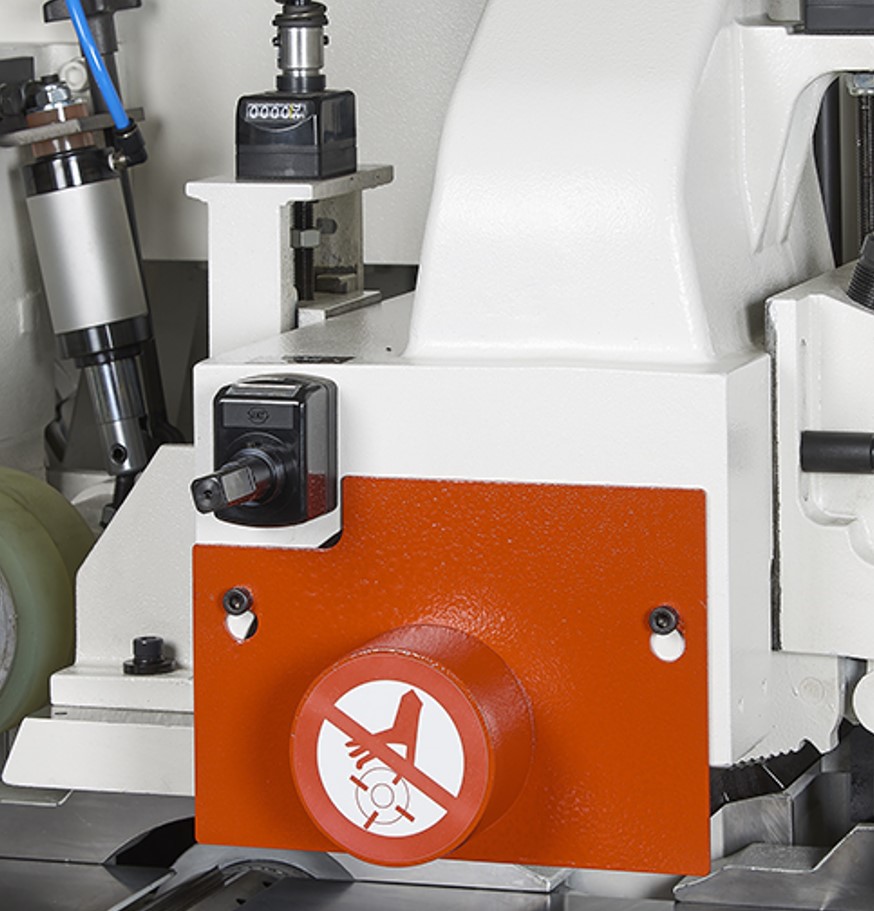

ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙ

Улучшают аспирационные показатели при удалении стружки.

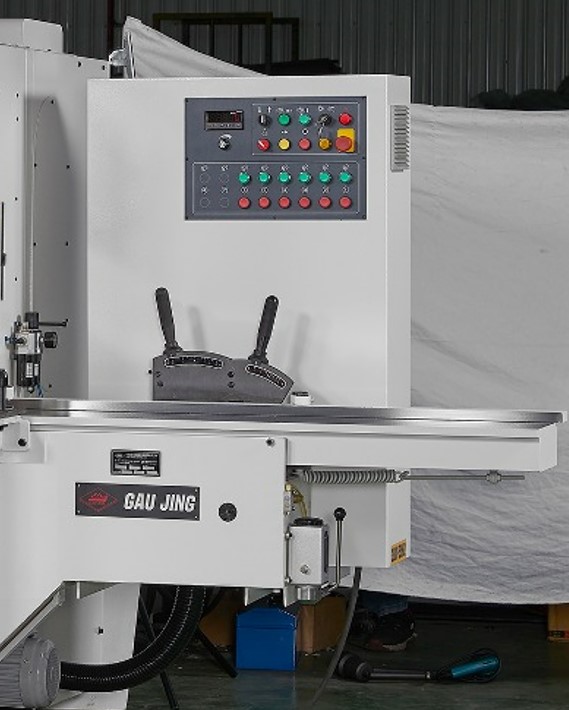

ПОДАЮЩИЙ СТОЛ С РОЛИКОВОЙ НАПРАВЛЯЮЩИЕЙ ЛИНЕЙКОЙ

Уменьшение трения при автоматической подаче деталей.

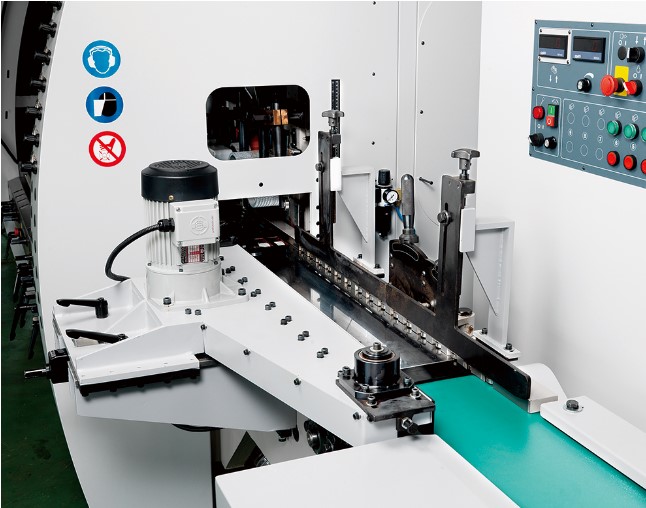

АВТОПОДАТЧИК С ЦЕПНЫМ ПРИВОДОМ(С 3 МЕТРОВЫМ ЛЕНТОЧНЫМ КОНВЕЙРОМ)

Автоподатчик с цепным приводом для подачи заготовок в станок. (скорость подачи до 60 м/мин).

К подающему столу, жёсткой фиксацией крепится ленточный, 3-х метровый конвейер для подачи заготовок на подающий стол станка.

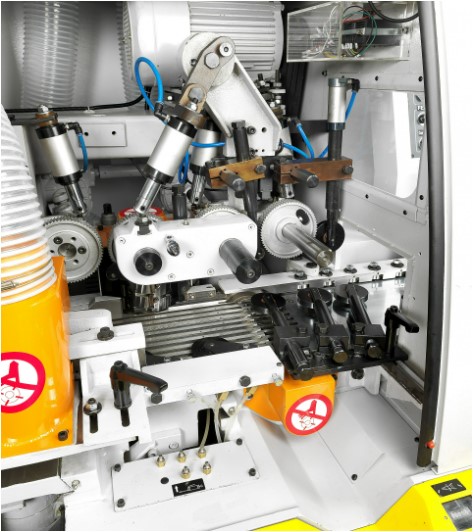

ПАЗОВЫЙ СТОЛ

Закаленный гравированный стол с направляющими пазами от первого до последнего шпинделя. (Поставляется опционально - хромированный гравированный стол с направляющими пазами).

Точное позиционирование детали при подаче.

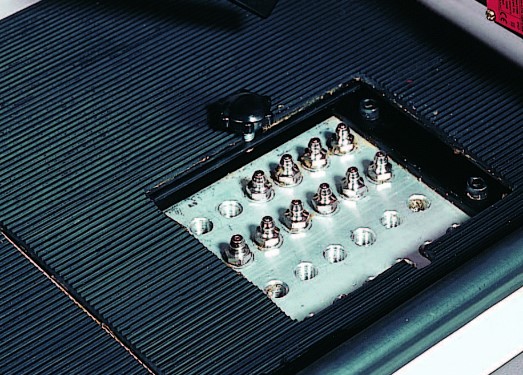

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛА

Станок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка.

Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

ЭЛЕКТРОКОМПОНЕНТЫ

В станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric.
