KS-832DT

KS-832H

вылет пилы 120 мм, 18,5 кВт, формат 3180х3180х120 мм

KS-828C

Модель

KS-832DT

Особенности модели KS-832DT

Регулировка основной пилы — серводвигатель
Доступна функция - пазование
Регулировка подрезной пилы c ПУ
Мощность двигателя основной пилы -18,5кВт
Мощность двигателя подрезной пилы - 2,2 кВт
Четырехпальцевые захваты - 10 шт

Подробнее

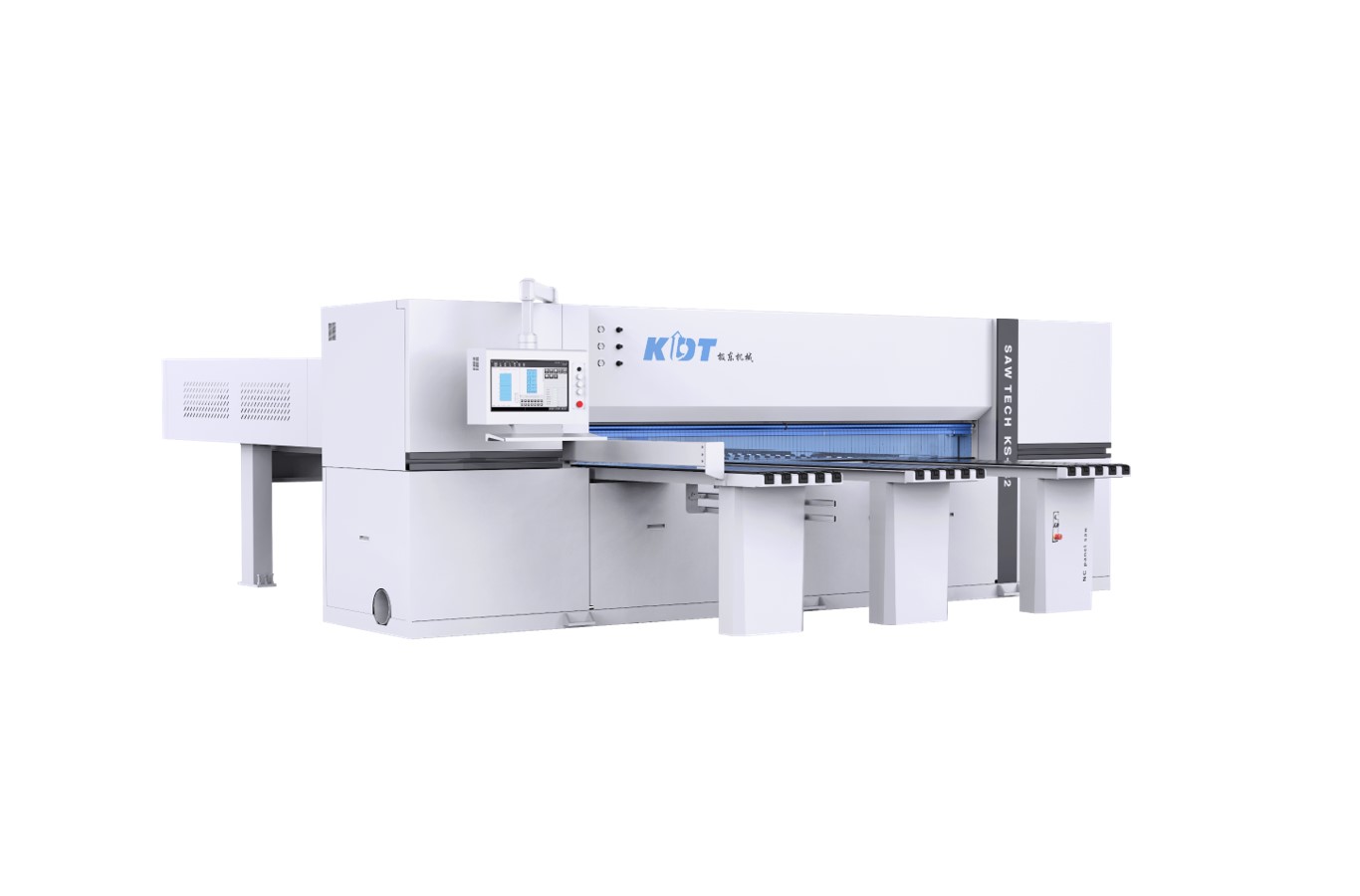

Форматно-раскроечный центр с ЧПУ KS-832DT Предназначен для точного раскроя плитных материалов, как облицованных, так и не облицованных. Станок может использоваться в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий, раскроя фанеры и т.д., а также на индивидуальных производствах, работающих «под заказ».

Конструктивные преимущества

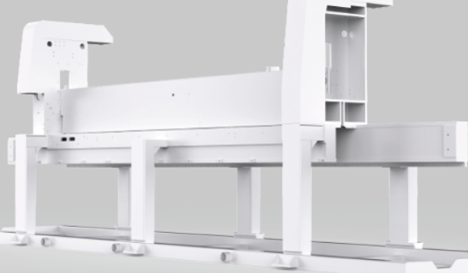

	СТАНИНА Жесткая сварная конструкция из стали 18 мм Прецизионная обработка сопрягаемых поверхностей В основании станины 3 массивных колонны Обвязка стальным профилем по периметру

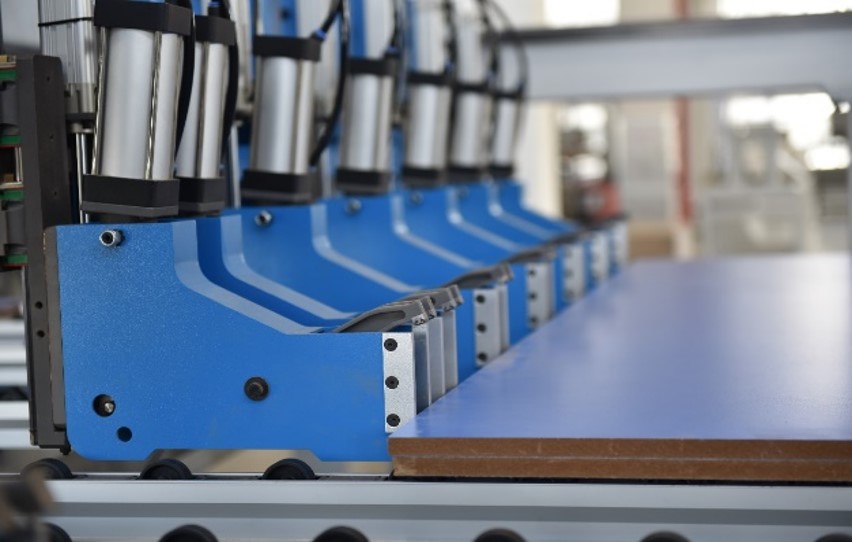

	ОСНОВНОЙ ПРОГРАММНЫЙ ТОЛКАТЕЛЬ Четырех пальцевые захваты – 10 шт. Раскрытие 120мм Шаг: 58-188-318-448-646-844-1114-1644-2174-2704 Регулировка давления ручная. Манометры на лицевой панели Жесткая сварная стальная конструкция Привод: серводвигатель с абсолютным энкодером, шестерня и зубчатая рейка

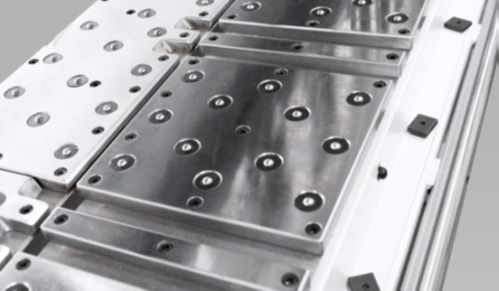

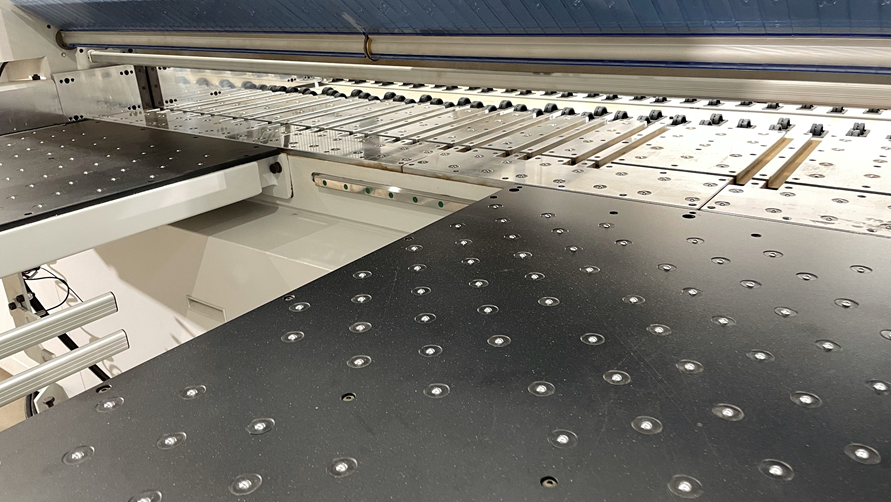

	РАБОЧИЕ СТОЛЫ И СТОЛ В ЗОНЕ РАСКРОЯ Рабочие столы Материал: Бакелит Воздушные клапаны для облегчения перемещения пакета материала 3 шт 1800х600мм Продольный рычаг ВКЛ/ВЫКЛ цикла раскроя Стол в зоне раскроя Материал: Бакелит Воздушные клапаны по всей длине реза. Для создания воздушной подушки, которая минимизирует силу трения о столы, сохраняя невредимым деликатную поверхность плитного материала, а также снижает износ так называемого «расклинивающего домика» в зоне раскроя. ОПЦИЯ: Возможно исполнение со стальными полированными пластинами мод. KS-832DT

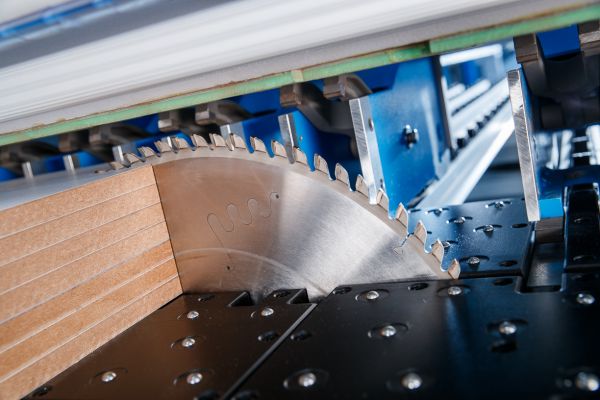

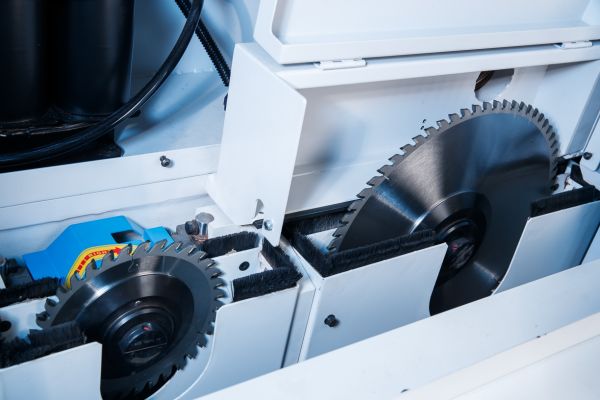

	ПИЛЬНАЯ КАРЕТКА Пильная каретка Привод: серводвигатель мощностью 2,0 кВт Передача: прямозубая шестерня - рейка Линейные цилиндрические направляющие, 8 точек опоры (V-ролик, Плоский ролик). Подпружиненные плоские ролики. Очистка войлоком Скорость подачи до 95 м/мин Автоматическая регулировка скорости подачи в зависимости от высоты пакета Скорость обратного холостого хода до 120 м/мин Контроль длины реза Мощность основного двигателя 18,5 кВт Регулировка высоты поднятия основной пилы: серводвигатель. Доступна функция Пазование Диаметр основной пилы 400 (max.450) мм Узел подрезной пилы Мощность двигателя 2,2 кВт Регулировка электродвигатель с ПУ Диаметр подрезного диска 200 мм
	БОКОВОЙ ВЫРАВНИВАТЕЛЬ Оснащен мягким деликатным роликом после линии реза Закреплен на линейной направляющей. Смазка автоматическая Область действия ширина 45 – 1700 мм Автоматическое предварительное позиционирование Скорость позиционирования 24 м/мин Привод цепной по линейной направляющей

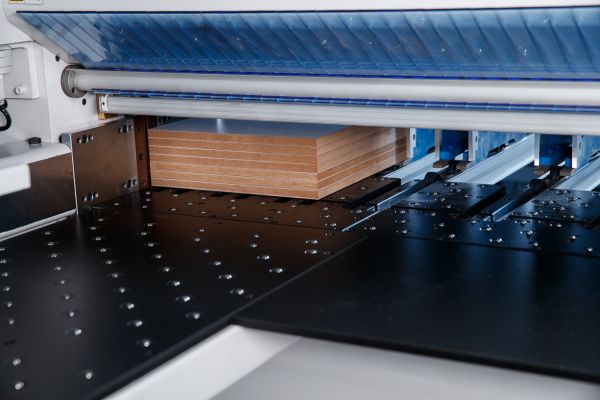

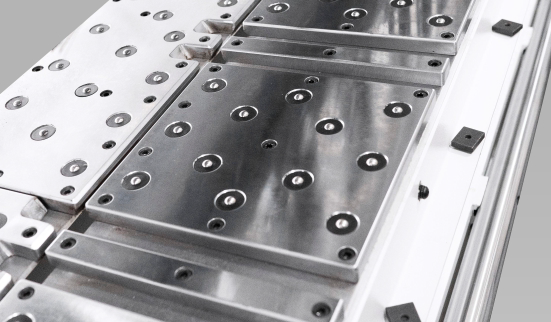

	СТОЛЫ В ЗОНЕ РАСКРОЯ Обе станции раскроя оснащены стальными столами с форсунками для создания воздушной подушки, по которой скользит пакет плитного материала. Воздушная подушка минимизирует силу трения о столы, сохраняя невредимым деликатную поверхность плитного материала, а также снижает износ так называемого «расклинивающего домика» в зоне раскроя.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Оснащен промышленный компьютер на базе ОС Windows Открытое программное обеспечение PreSize Интегрируется со сторонним ПО Формат файлов: .xml, .saw, .ptx
	ПРИЖИМНАЯ БАЛКА С ВЫБОРКОЙ ПОД ЗАЖИМЫ Жесткая рамная конструкция Подъем-опускание за счет пневмоцилиндров Плоские линейные направляющие Оптимизированный подъем балки для перемещения пакета Регулировка давления ручная. Манометр на передней панели оператора
	ПОПЕРЕЧНЫЙ УПОР Жесткая сварная рамная конструкция с прецизионной обработкой рабочей поверхности.

Наименование	KDT KS-832DT
Максимальные габариты пакета раскраиваемого материала, мм	3180х3180х120
Минимальные габариты раскраиваемого материала, мм	45x34
Скорость холостого хода пильной каретки, м/мин	120
Максимальная скорость раскроя, м/мин	95
Скорость толкателя, м/мин	95
Диаметр основной пилы, мм	400/75 (max. 450)
Диаметр подрезной пилы, мм	200/50
Мощность двигателя основной пилы, кВт	18,5
Мощность двигателя подрезной пилы, кВт	2,2
Скорость вращения основной пилы, об/мин	3800
Скорость вращения подрезной пилы, об/мин	5300
Мощность серводвигателя программируемого толкателя (INVT), кВт	2,0
Мощность серводвигателя пильной каретки (INVT), кВт	2,0
Рабочее давление пневмосистемы, МПа	0,6
Расход сжатого воздуха, л/мин	320
Общая мощность, кВт	37
Напряжение. Допустимое отклонение +/- 5% (обязательное подключение через стабилизатор напряжения), В	380
Общее количество аспирационных выходов, шт.:	6
На прижимной балке, Ø мм	2 х Ø 100
Вдоль линии раскроя, Ø мм	2 х Ø 200
В зоне остановки пильного узла, Ø мм	1 х Ø 125
Скорость потока, м/с	30
Производительность аспирационной установки, м³/ч	8500
