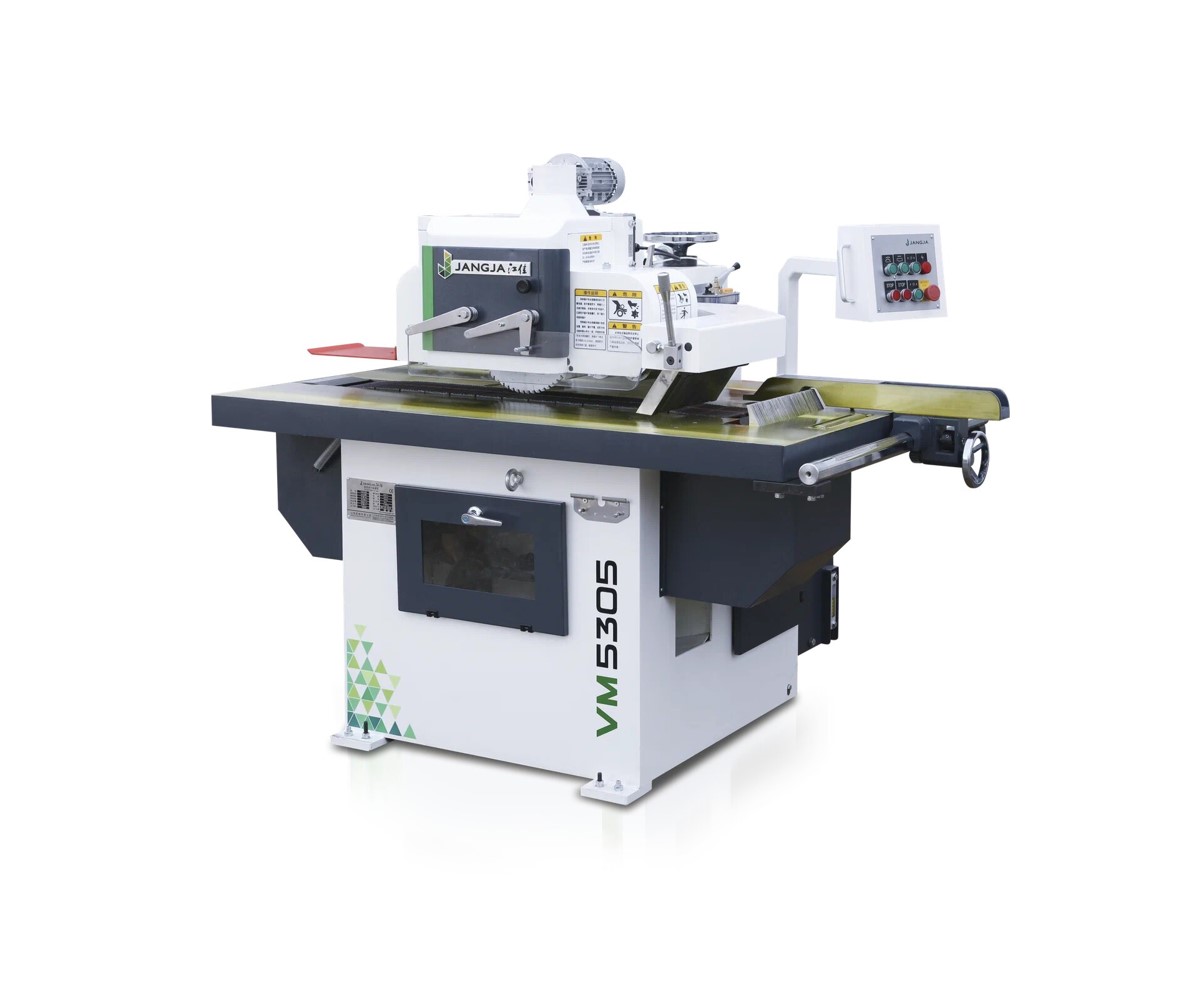

Круглопильные станки JANGJA с верхним расположением пилы VM5305 / SM5305 / SM5405 / ЕМ5305

Технические параметры

VM5305

SM5305

SM5405

ЕМ5305

Толщина пиления, мм

10-85

10-85

10-125

10-85

Минимальная длина заготовки, мм

230

230

260

230

Минимальная ширина пиления, мм

5

5

5

5

Максимальная ширина пиления, мм

460

460

610

460

Общая мощность станка, кВт

9,18 к

9,18 кВт

13,38 кВт

12,68 кВт

Мощность двигателя вала пилы, кВт

7,5

7,5 кВт

11 кВт

11 кВт

Мощность двигателя подачи, кВт

1,5

1,5 кВт

2,2 кВт

1,5 кВт

Мощность двигателя подъема/опускания рабочего стола, кВт

0,18

0,18 кВт

0,18 кВт

0,18 кВт

Скорость вращения шпинделя, об/мин

4000

4000

3000

4000

Скорость подачи, м/мин

15;20;25;31

6-36

6-36

6-48

Диаметр пильного диска, мм

250-305

250-305

305-405

250-305

Количество прижимных роликов

5 групп

5 групп

6 групп

5 групп

Выход под аспирацию

Ø100 х 1

Ø100 х 1

Ø125 х 1

Ø100 х 1

Скорость потока

30-40

30-40

30-40

30-40

Требуемая производительность аспирационной установки, м³/ч

1500 -1800

1500 -1800

1650 -1950

1500 -1800

Габариты станка, мм

1800х1100х1420

1800х1100х1420

1800х1100х1420

1800х1100х1420

Транспортировочные габариты, мм

1900х1160х1520

1900х1160х1520

2260х1420х1520

1900х1160х1520

Масса, кг

1100

1100

1680

1120

Особенности станков в серии:

Станки с ВЕРХНИМ расположением пилы

• Серия VM cо ступенчатой регулировкой скорости подачи в диапазоне 15;20;25;31 м/мин

• Серия SM с плавной регулировкой скорости подачи в диапазоне 6-36 м/мин

• Серия ЕМ с плавной регулировкой скорости подачи в диапазоне 6-48 м/мин , пневматическим прижимом роликов и лазерным указателем пропила
