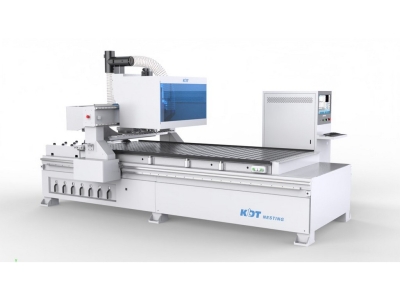

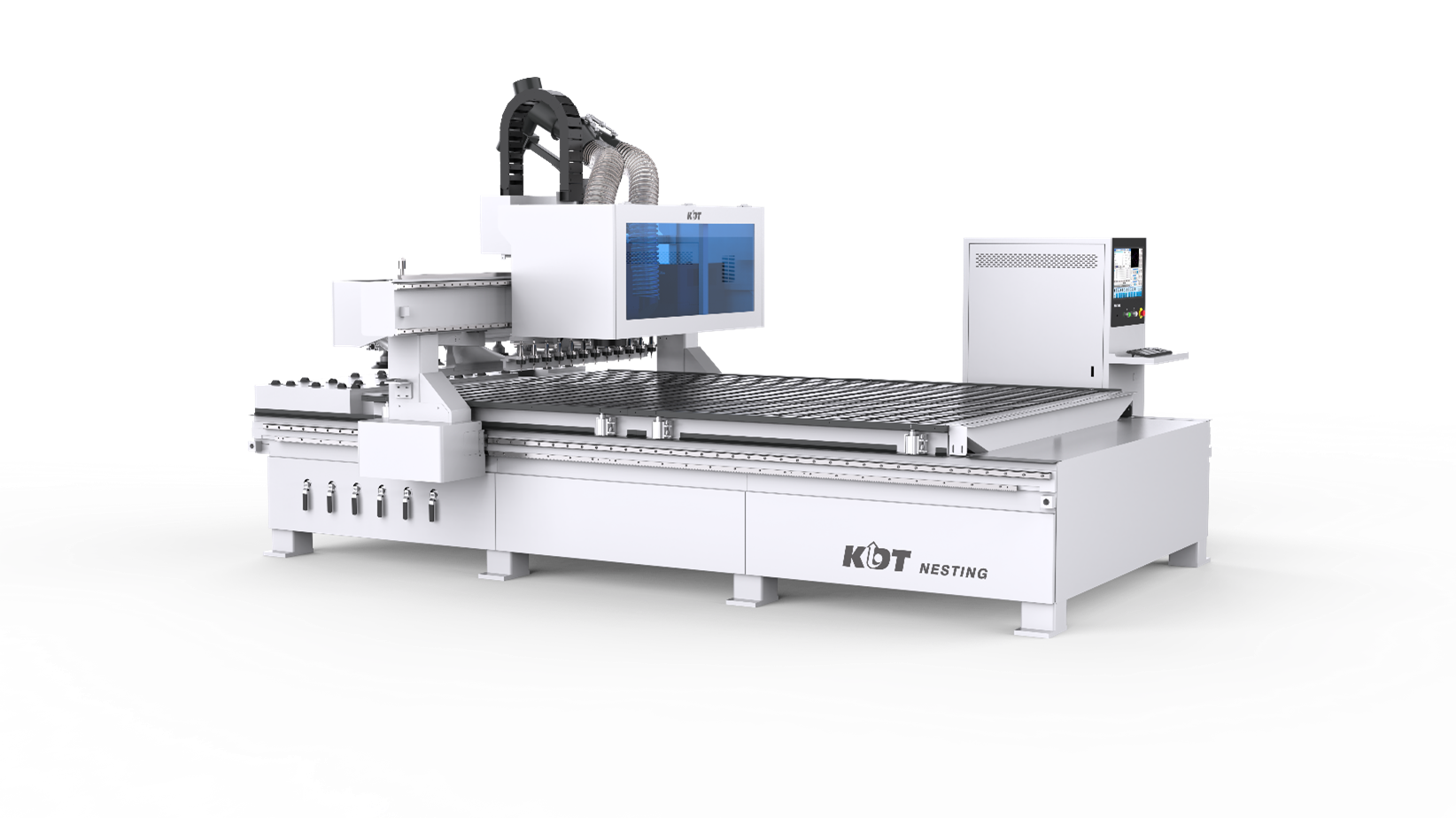

Обрабатывающий центр с ЧПУ KDT KN-2710DL Label
Модели серии
Особенности модели KDT KN-2710DL Label
-
До 50% экономии производственной площади.
-
Все функции — в одном станке.
-
Идеальная идентификация деталей на всех этапах обработки.
-
Ликвидация буферных зон и межоперационных запасов.
-
Минимум настроек – максимум возможностей.
Товар в наличии
Особенности модели KDT KN-2710DL Label
-
До 50% экономии производственной площади.
-
Все функции — в одном станке.
-
Идеальная идентификация деталей на всех этапах обработки.
-
Ликвидация буферных зон и межоперационных запасов.
-
Минимум настроек – максимум возможностей.
Связь с ведущим специалистом:
8 800 707 74 77Товар в наличии
Модель
KDT KN-2710DL Label
Особенности модели KDT KN-2710DL Label
-
До 50% экономии производственной площади.
-
Все функции — в одном станке.
-
Идеальная идентификация деталей на всех этапах обработки.
-
Ликвидация буферных зон и межоперационных запасов.
-
Минимум настроек – максимум возможностей.

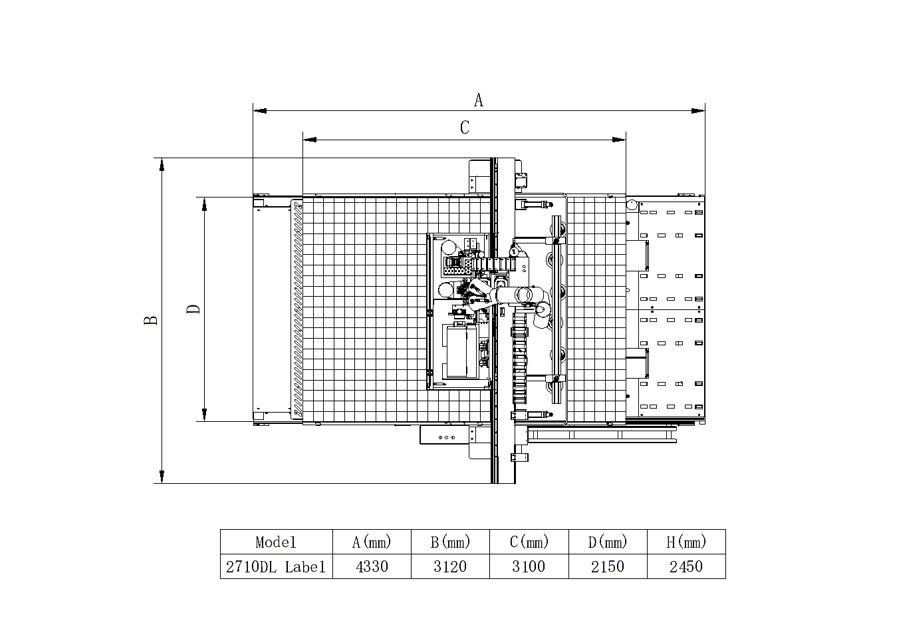

Зона обработки: 3100*2150*60 мм;
Шпиндель: KDT – мощностью 9 кВт с патроном ISO-30;
Сверлильно-присадочная группа: 10 вертикальных шпинделей (конфигурация 5+5);
Автоматическая печать этикеток: принтер TSC MH341T на обрабатывающей голове станка;
Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин;
Механизм автоматической смены инструмента линейного типа на 12 инструментов;
Стойка управления LNC;
Вакуумные насосы EuroVac мощностью 250 м3/час – 2 шт.;
Механизм захвата заготовки;
Механизм выравнивания листа;
Датчик калибровки инструмента;
Конструкция портального типа;
KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
Конструктивные преимущества
  |

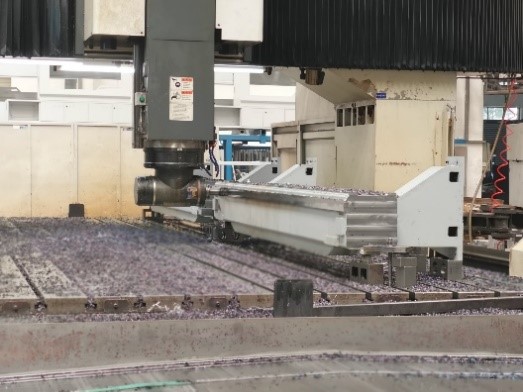

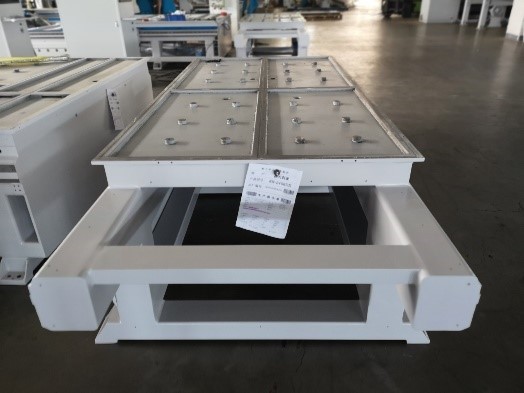

ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛАСтанина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку. |
 |

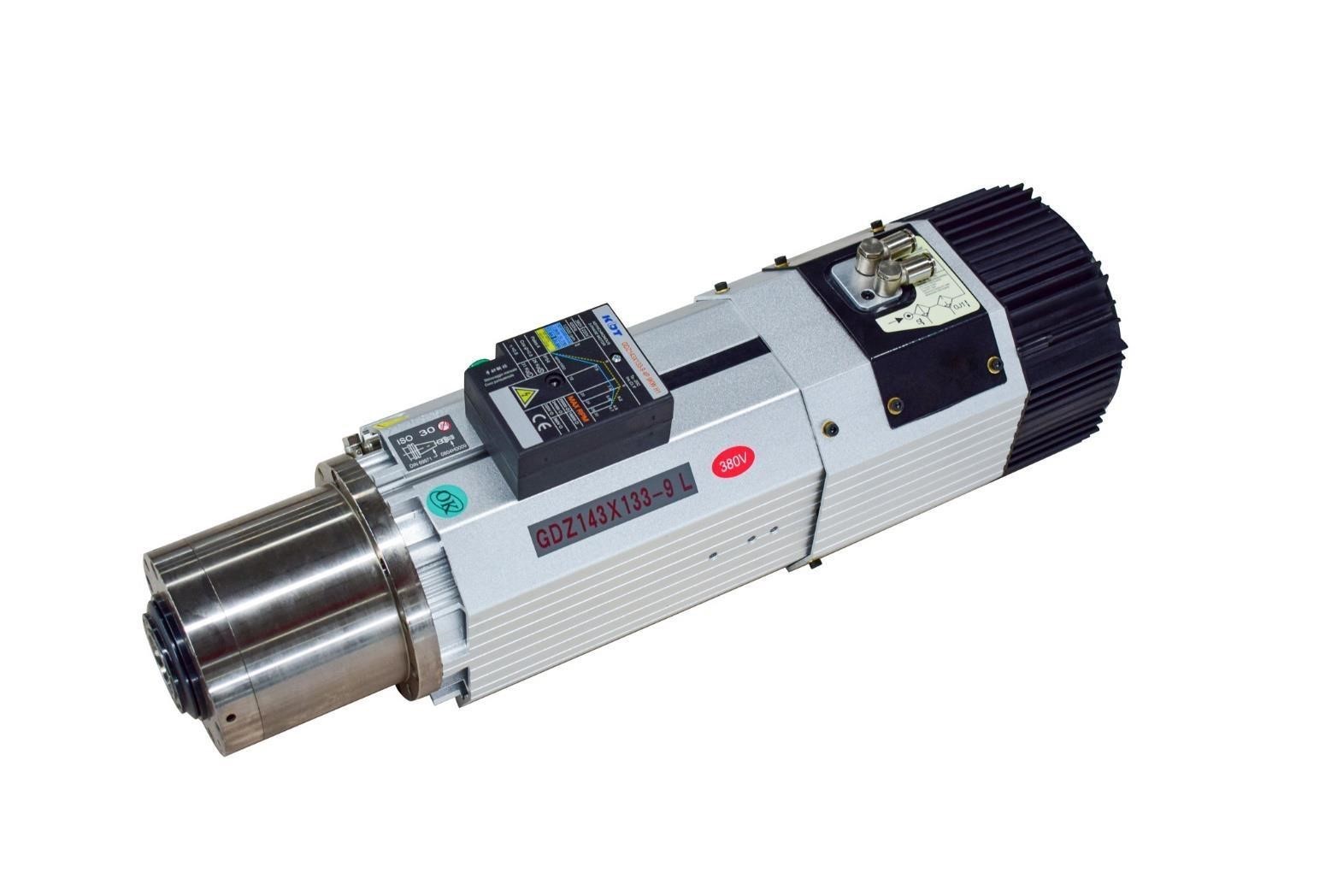

СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ KDT 9 КВТЭлектрошпиндель 9 кВт производства KDT с патроном ISO-30 – прекрасное решение для обработки любого типа профиля изделия. Отличается высокой надежностью и качеством обратки при сниженных параметрах электропотребления. |
 |

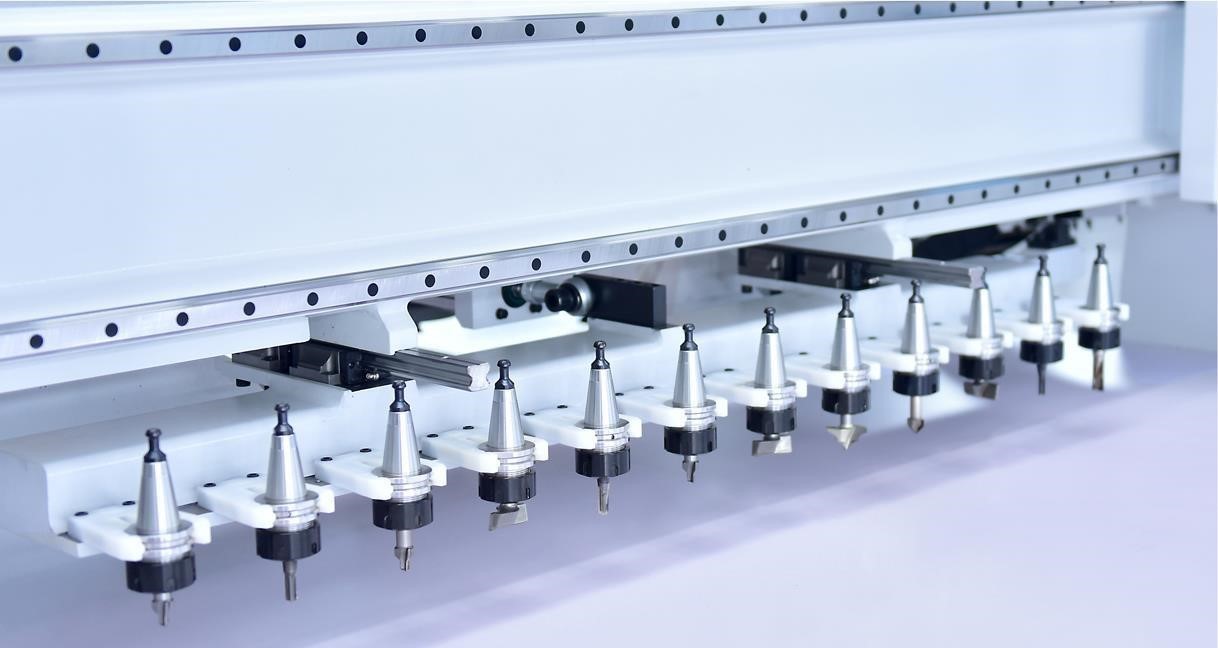

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА НА 12 ПОЗИЦИЙ ISO-30Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем. |
 |
УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВПозволяет осуществлять автоматический замер длины инструмента с высокой точностью. |
 |

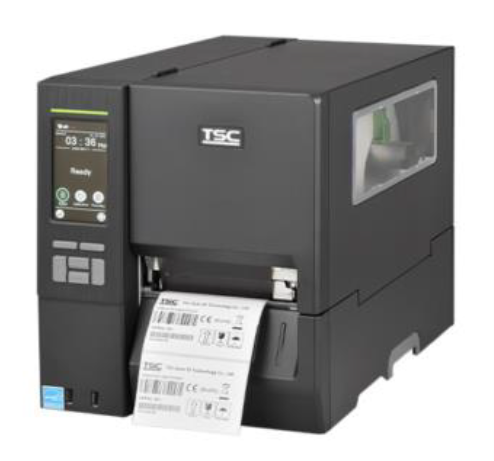

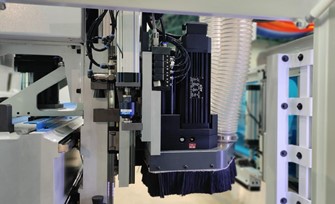

Система автоматической печати этикетокПринтер TSC MH341T на обрабатывающей голове станка предназначен для автоматической печати и расклейки этикеток на материал. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. |
 |
Сверлильно-присадочная группаСверлильно-присадочная группа KDT 10V - 10 шпинделей для сверления по плоскости (конфигурация 5+5). Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности. |
 |

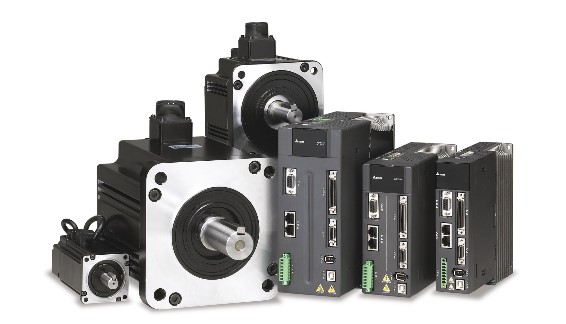

ПЛАВНОСТЬ ХОДА И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКАЧастотные преобразователи, сервомоторы INV повышенной мощности 1,5 кВт и прецизионные планетарные редукторы Zhongda и Xinbao. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП SHAC (Тайвань) по оси Z. |
|

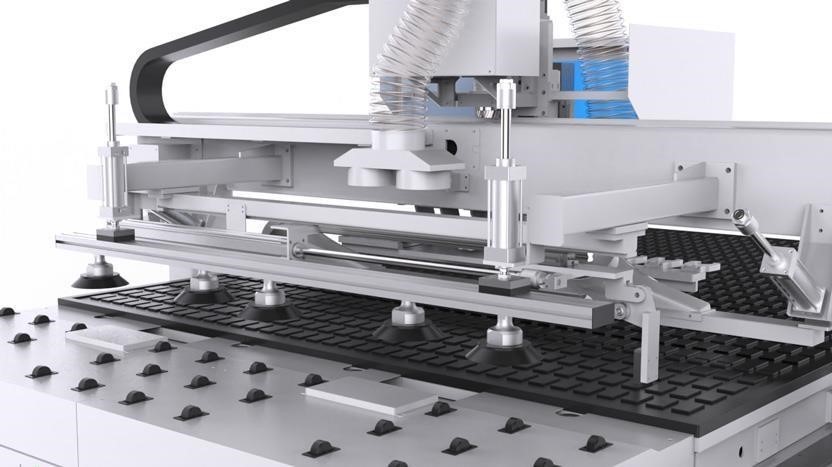

АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТАПодъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка. |
 |

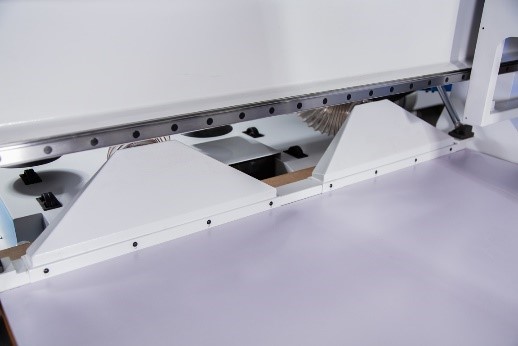

СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. |

|

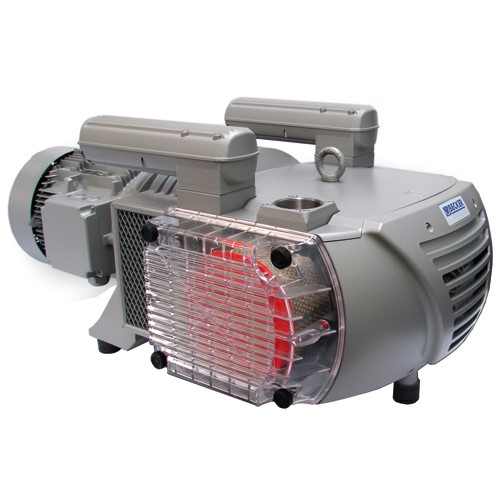

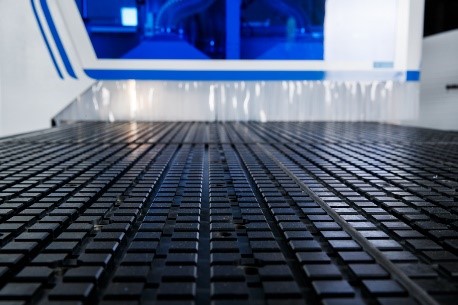

НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛНадёжный и эффективный вакуумный стол с рабочей зоной 2850*2150*60 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм. Без масляные пластинчато-роторные насосы EuroVac обеспечивают надёжную фиксацию заготовки. В комплекте 2 шт.; производительность 2*250 м3/час. |
 |

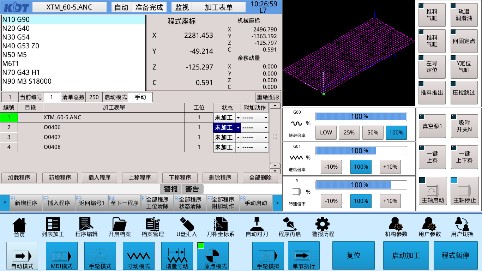

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕLNC - ведущая система числового контроллера, сильная защита от помех и масштабируемость. |
   |

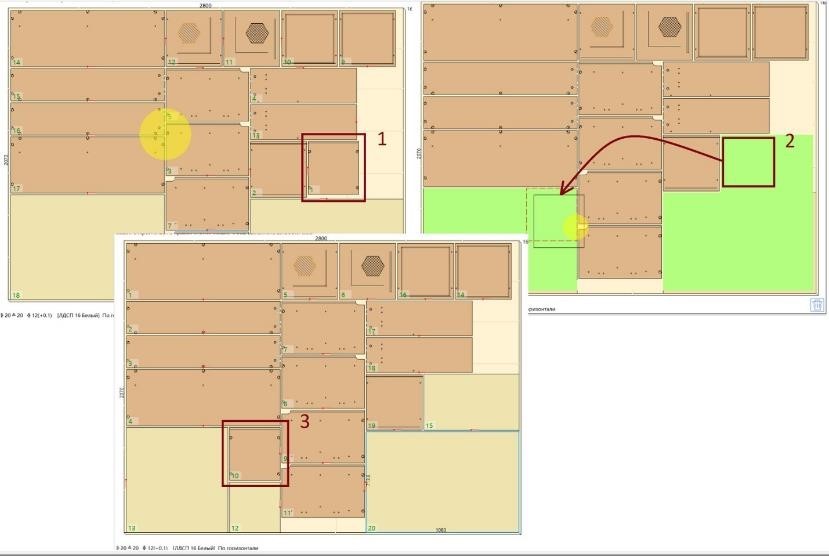

ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИОНАЛЬНО)Программное обеспечение ASAI.Nest – редактор и оптимизатор раскроя. Предназначен для минимизации потерь сырья и оптимизации управления пространством плит, подлежащих обработке. Импорт данных из различных программ для проектирования мебели. Раскрой деталей с внутренней и внешней обработкой. Настройка оптимизации раскроя на станке с различными доступными опциями. Настраиваемые этикетки со штрих-кодом или QR-кодом для пользователя. Сокращение отходов сырья. Формирование управляющих программ для обрабатывающих центров. Интегрирован с ПО БАЗИС. |
 |

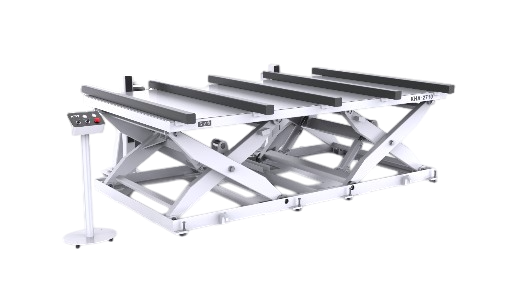

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2710 (ОПЦИОНАЛЬНО)
|
 |

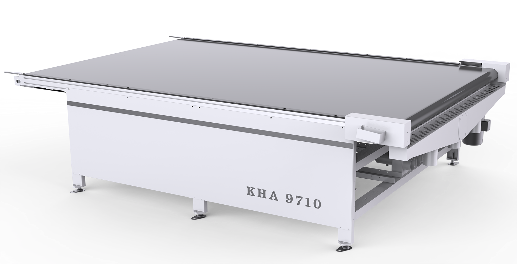

Возможность дооснащения приемным конвейером KDT KHA-9710 (опционально)Рабочая зона 3185х2120 мм. Мощность 1,5 кВт. |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
