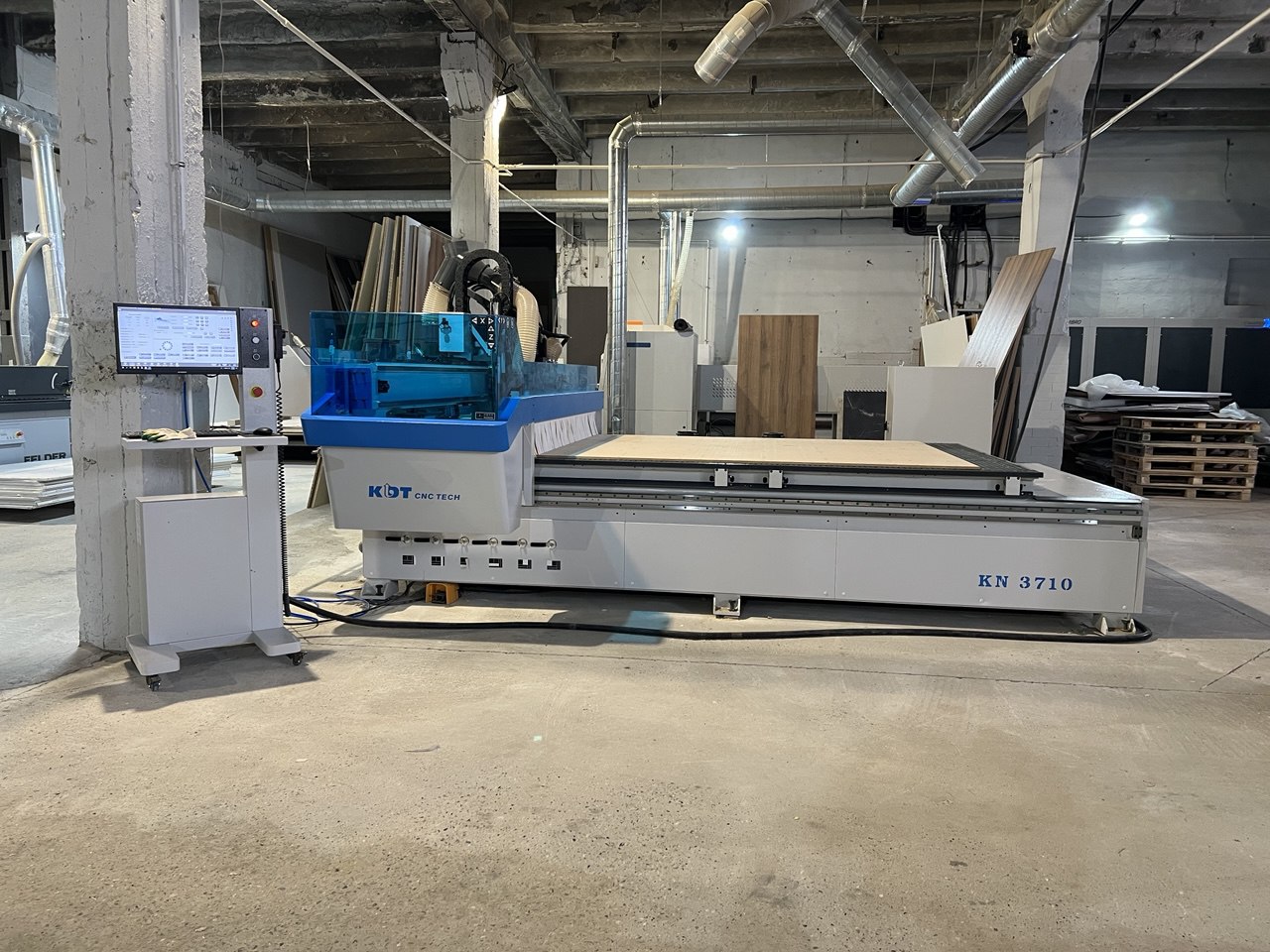

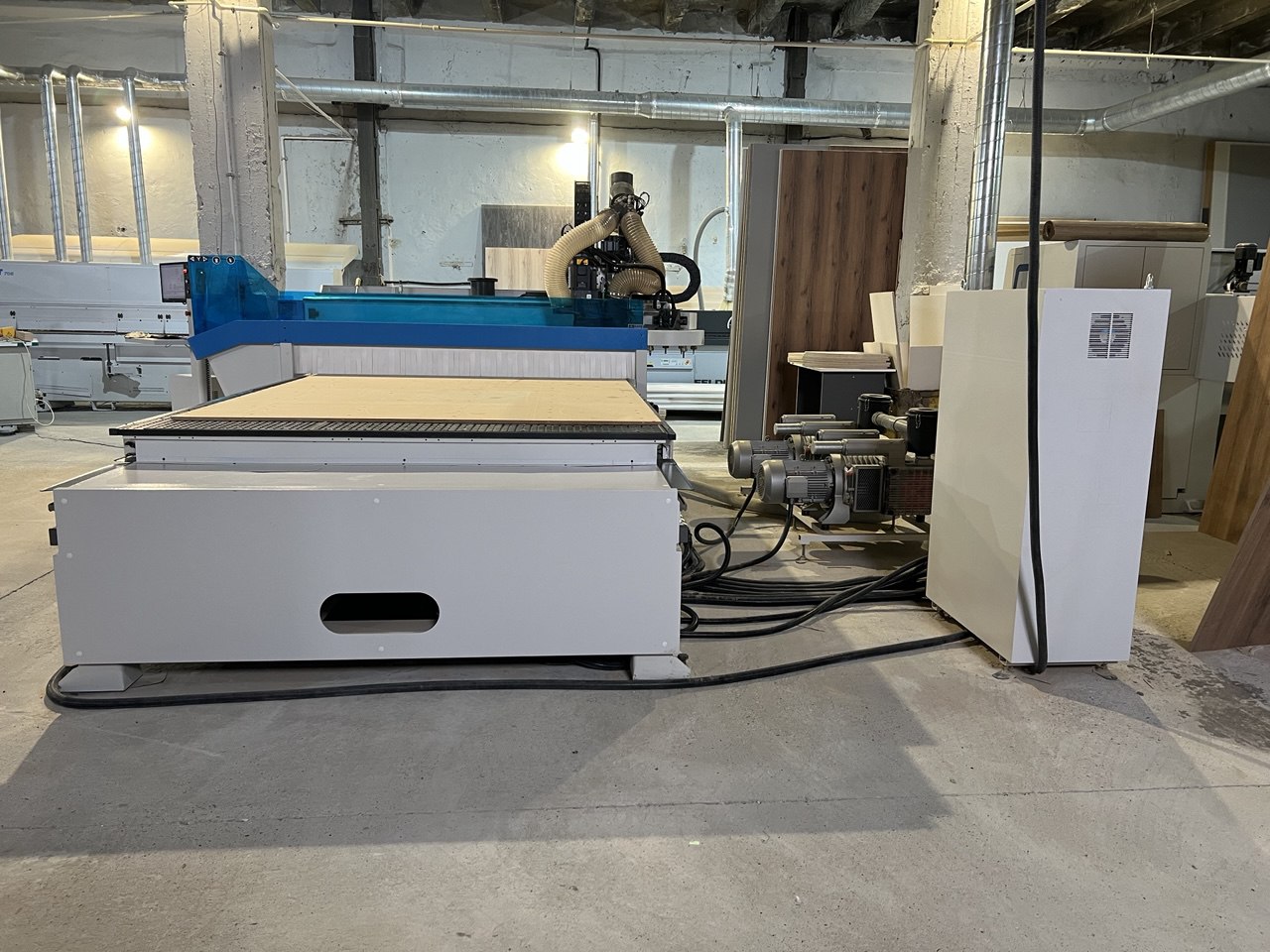

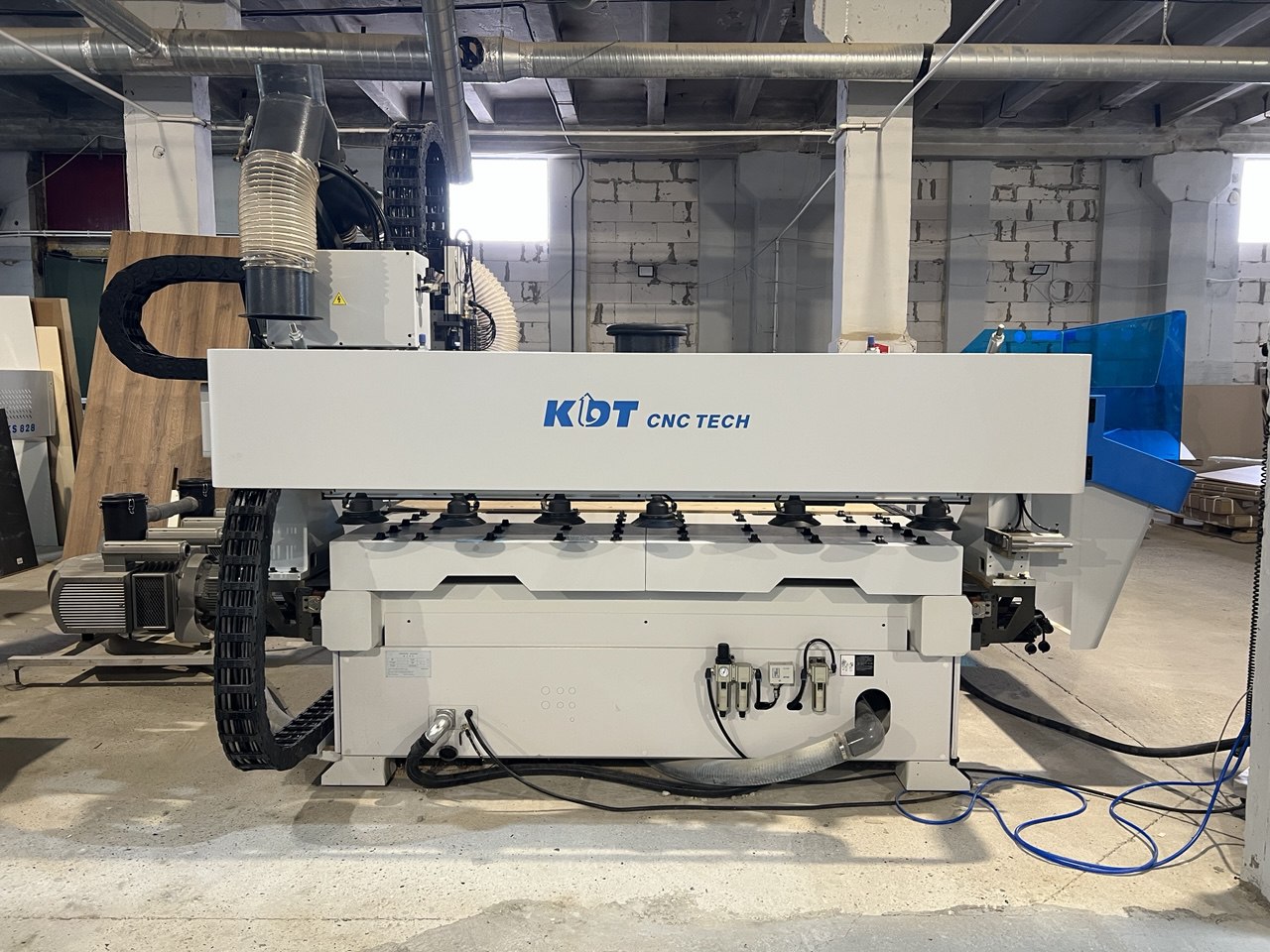

Обрабатывающий центр с ЧПУ KDT KN-3710 DE (Delta) Б/У

Станок произведён в 2024 году.

Станок полностью в рабочем состоянии.

Станок находится в городе Калуга.

Пусконаладочные работы выполняются инженерами компании ООО «Лига».


Обрабатывающий центр с ЧПУ KDT KN-3710 DE (Delta) предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.


Ключевые параметры

Рабочая зона: 3100 × 2150 × 100 мм

Шпиндель: 12 кВт, до 24 000 об/мин, ISO-30

Скорость перемещений (X/Y/Z): 80 / 80 / 30 м/мин

Приводы: сервосистемы 4 × 1,5 кВт (Delta)

Точность позиционирования: до 0,001 мм

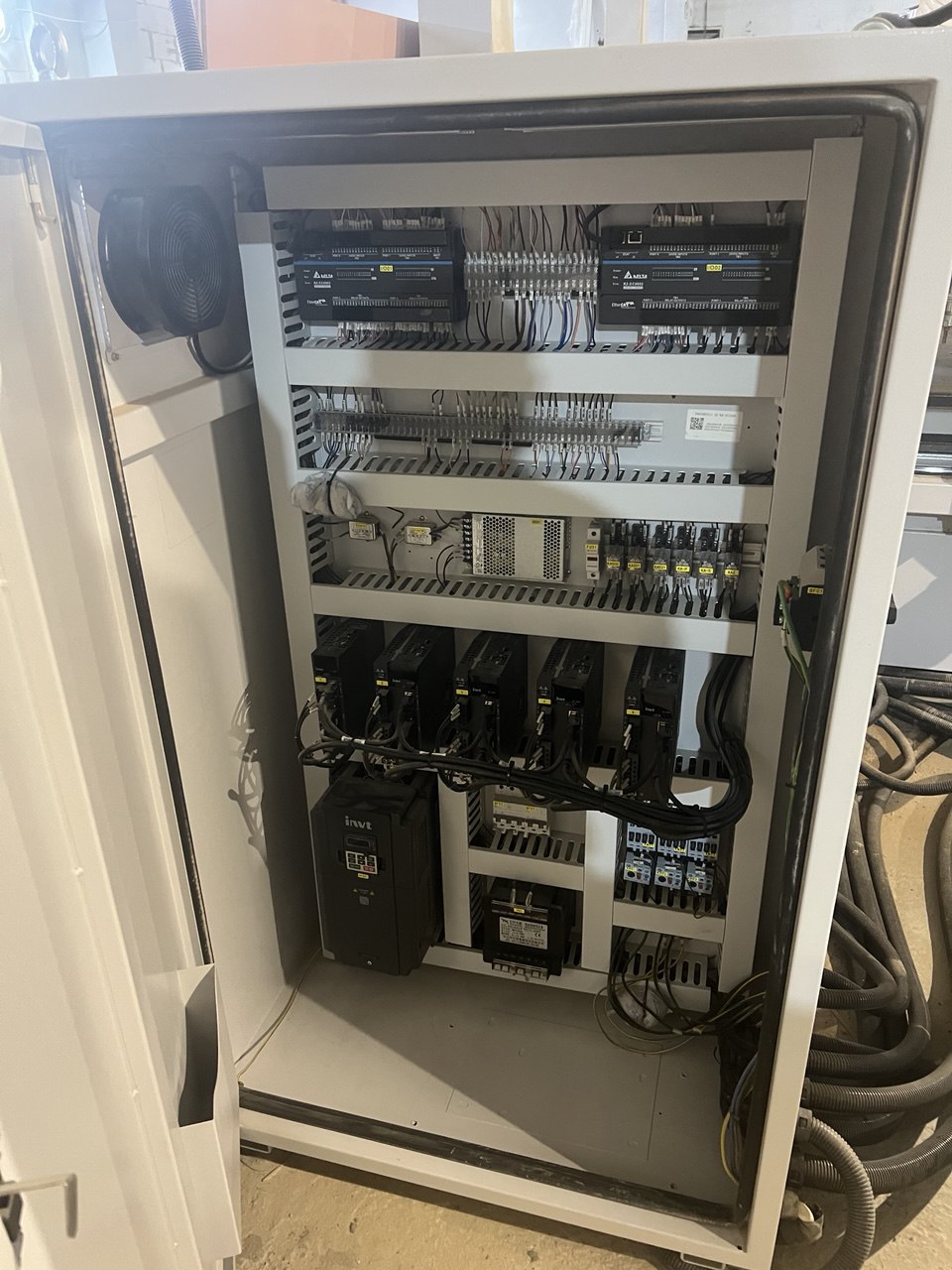

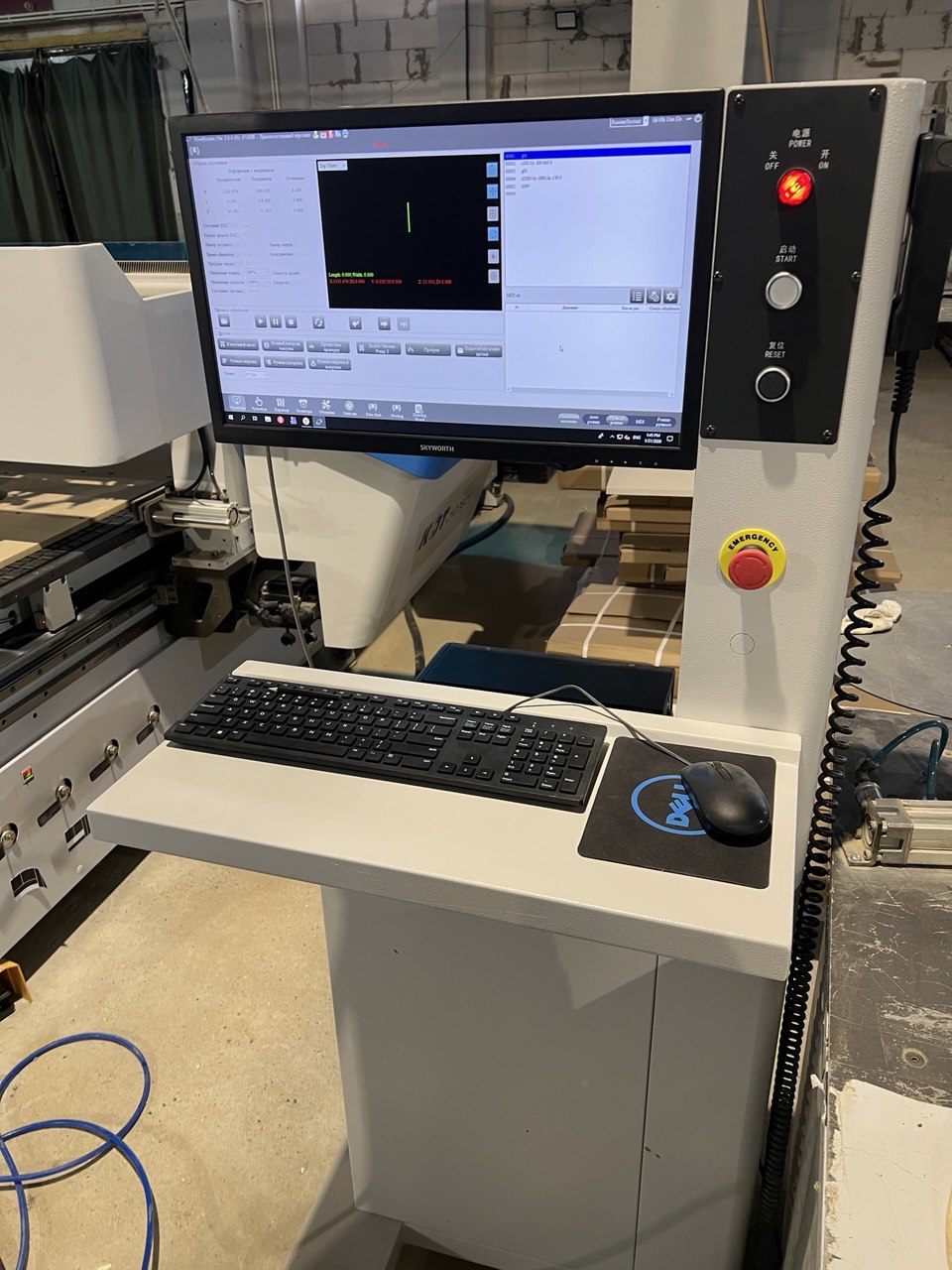

Система ЧПУ: Delta


Комплектация и узлы

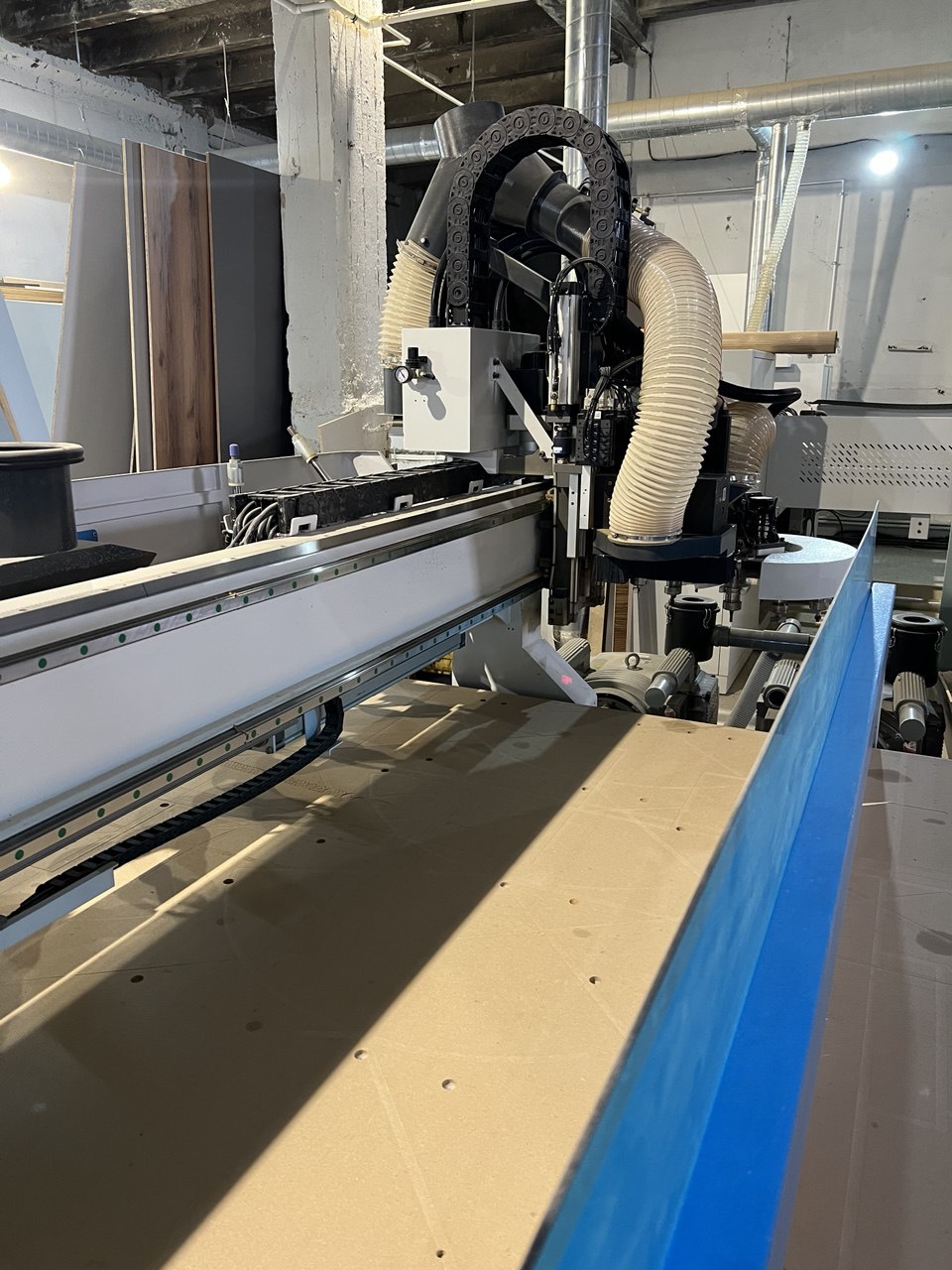

Портальная конструкция (термообработанная станина, фрезеровка за 1 установку)

Линейные направляющие HIWIN, рейка-шестерня YYC, ШВП PMI (ось Z)

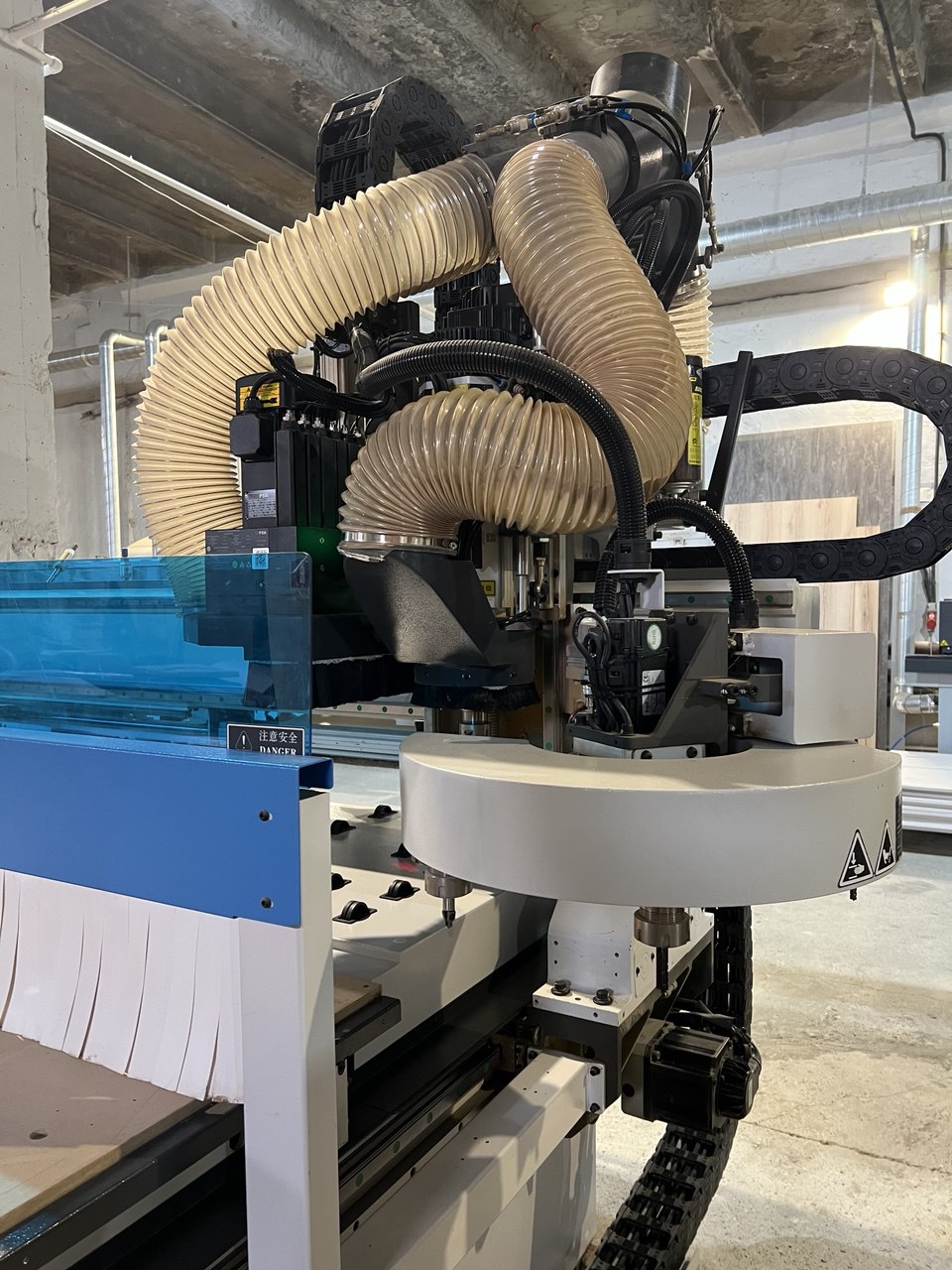

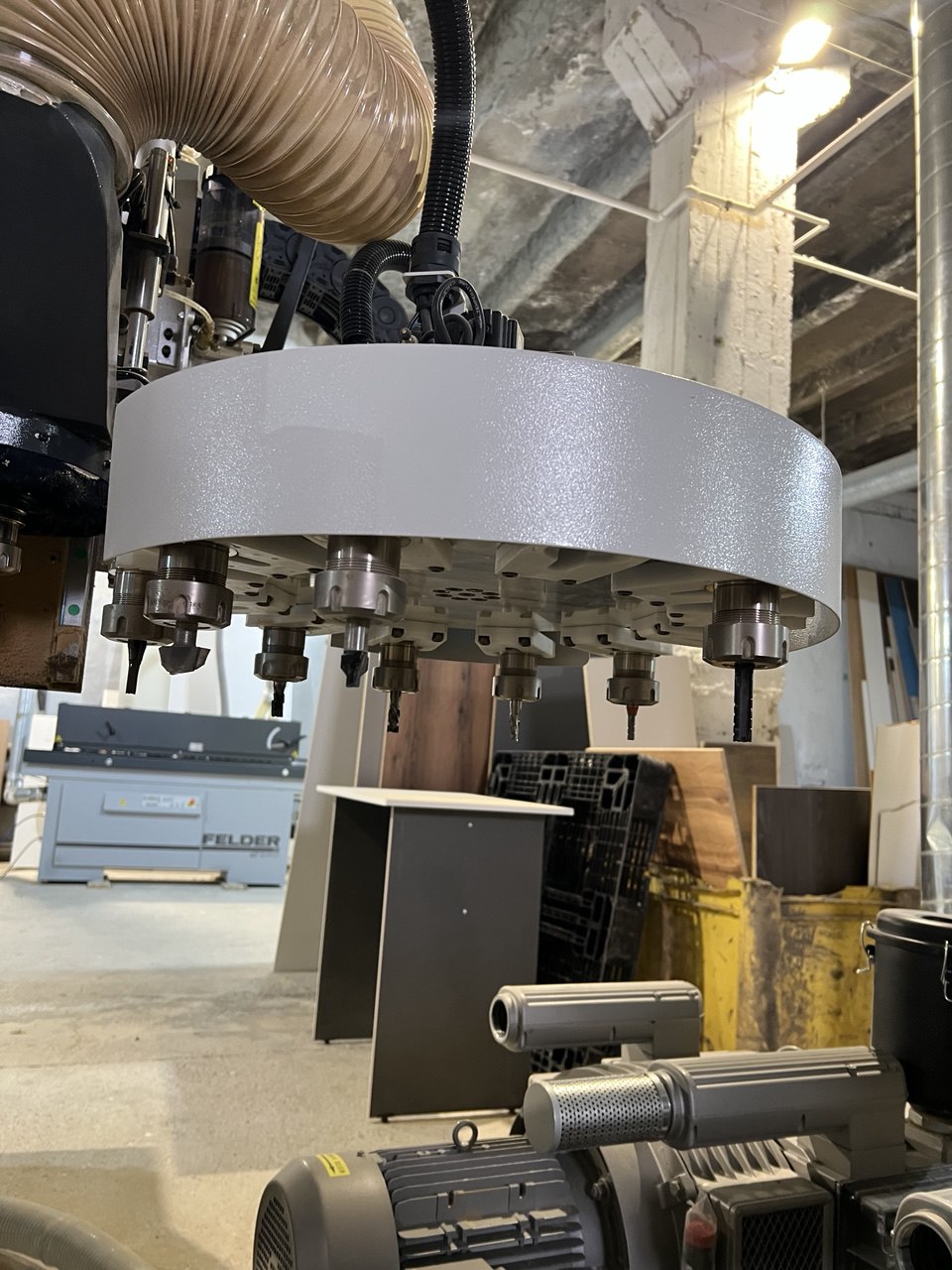

Автоматическая смена инструмента (револьвер, 12 позиций)

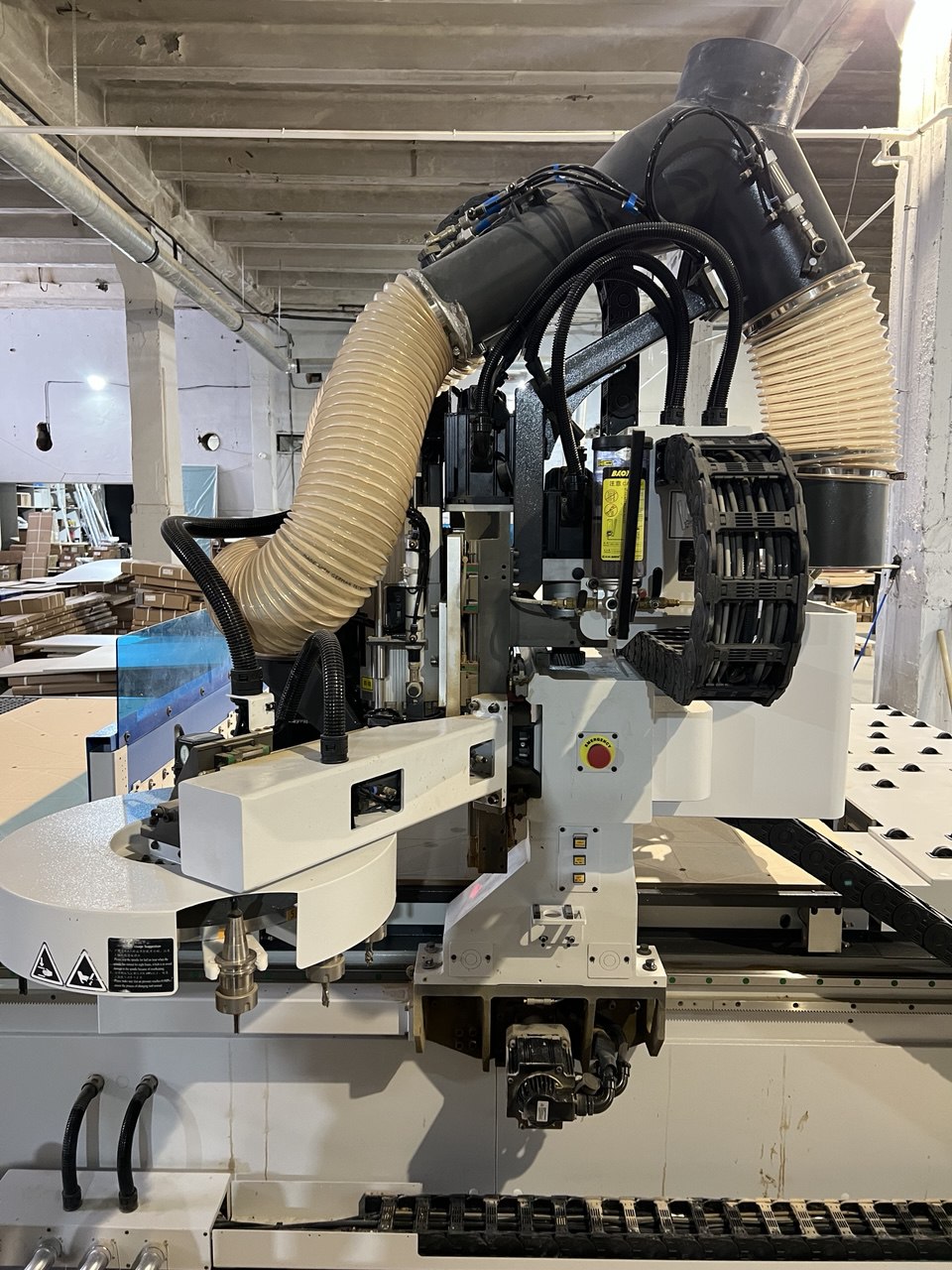

Электрошпиндель KDT 12 кВт

Вакуумный стол (6 зон)

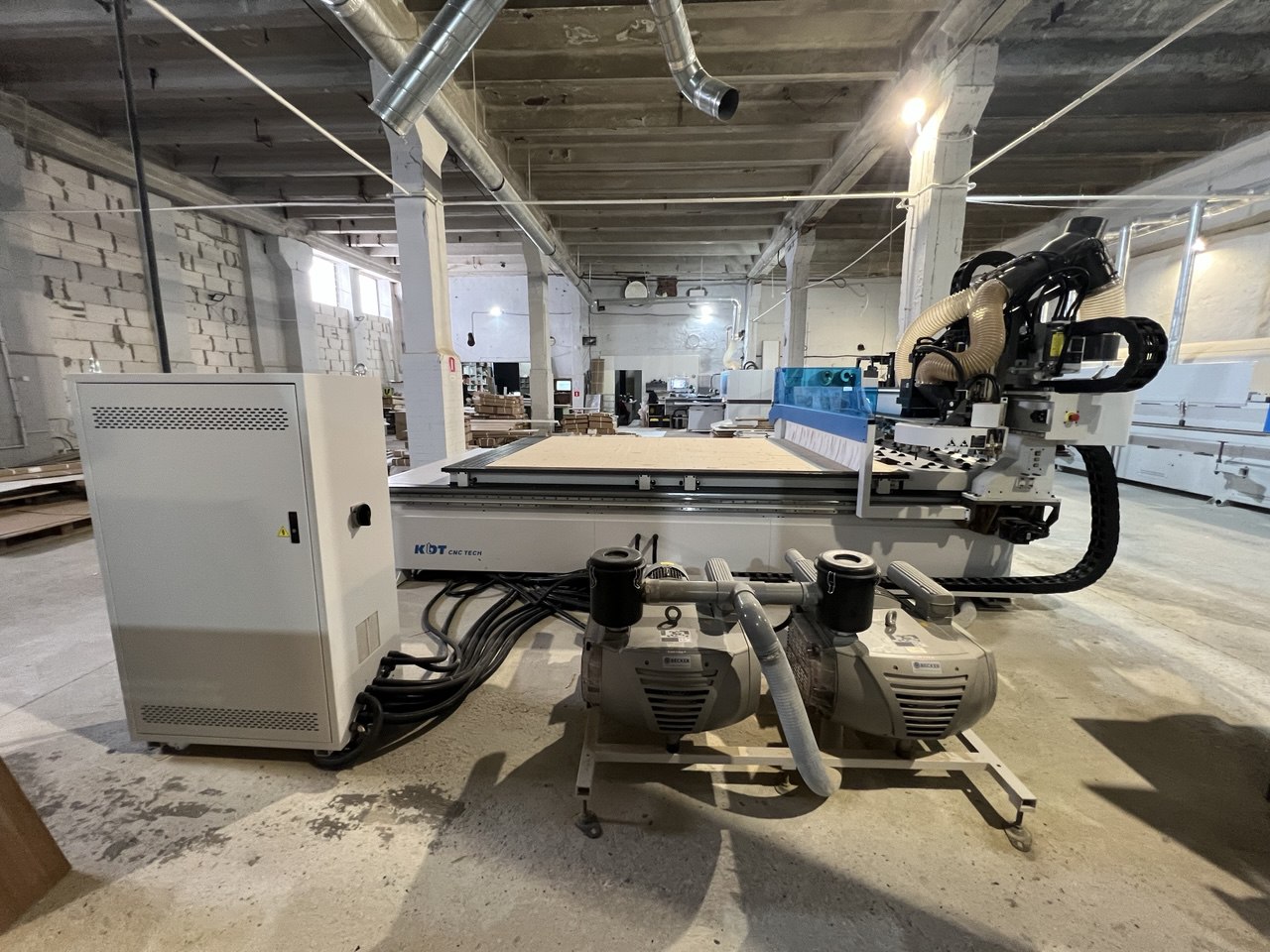

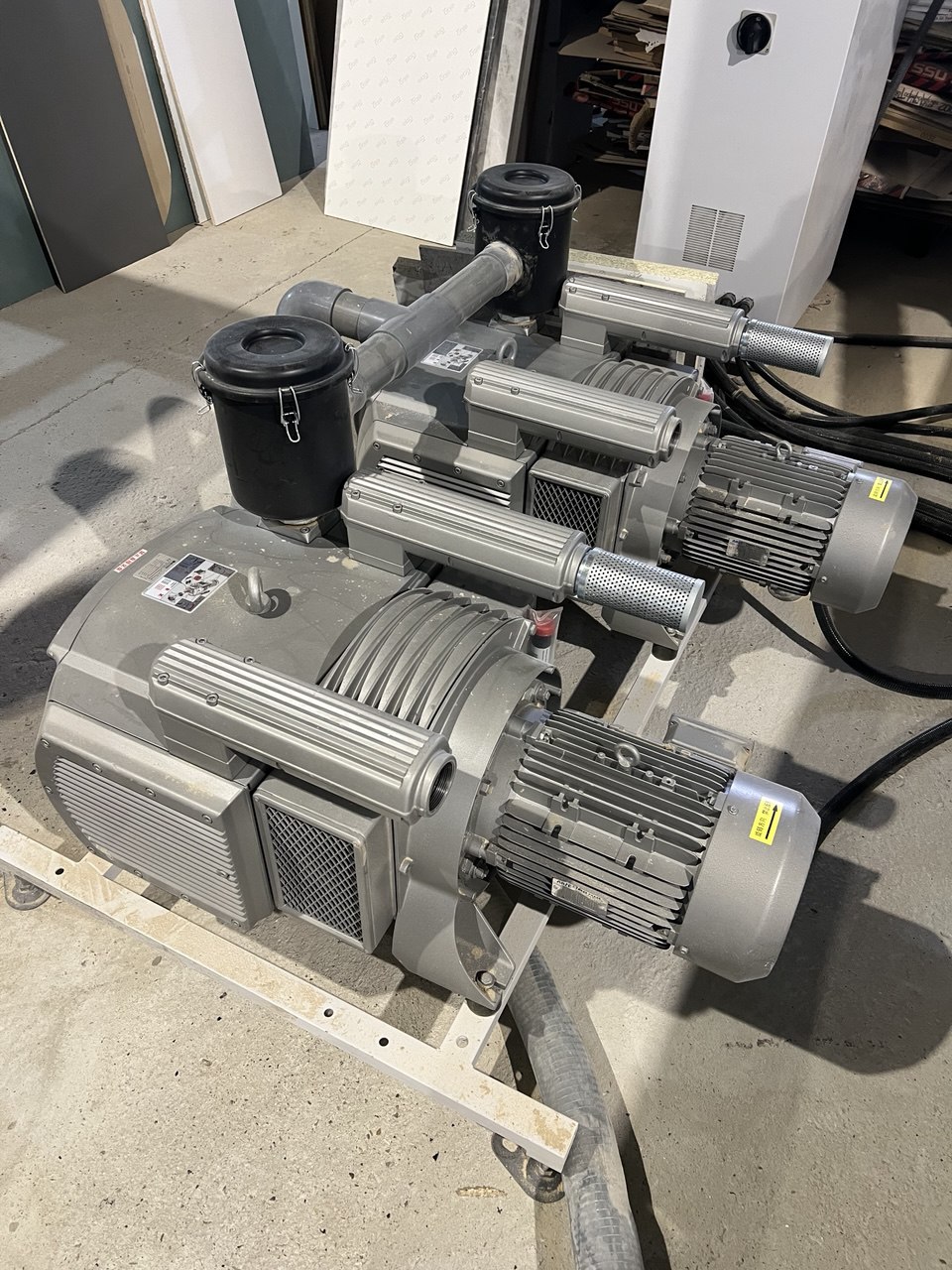

Вакуумные насосы: 2 × 5,5 кВт, 2 × 244 м³/ч

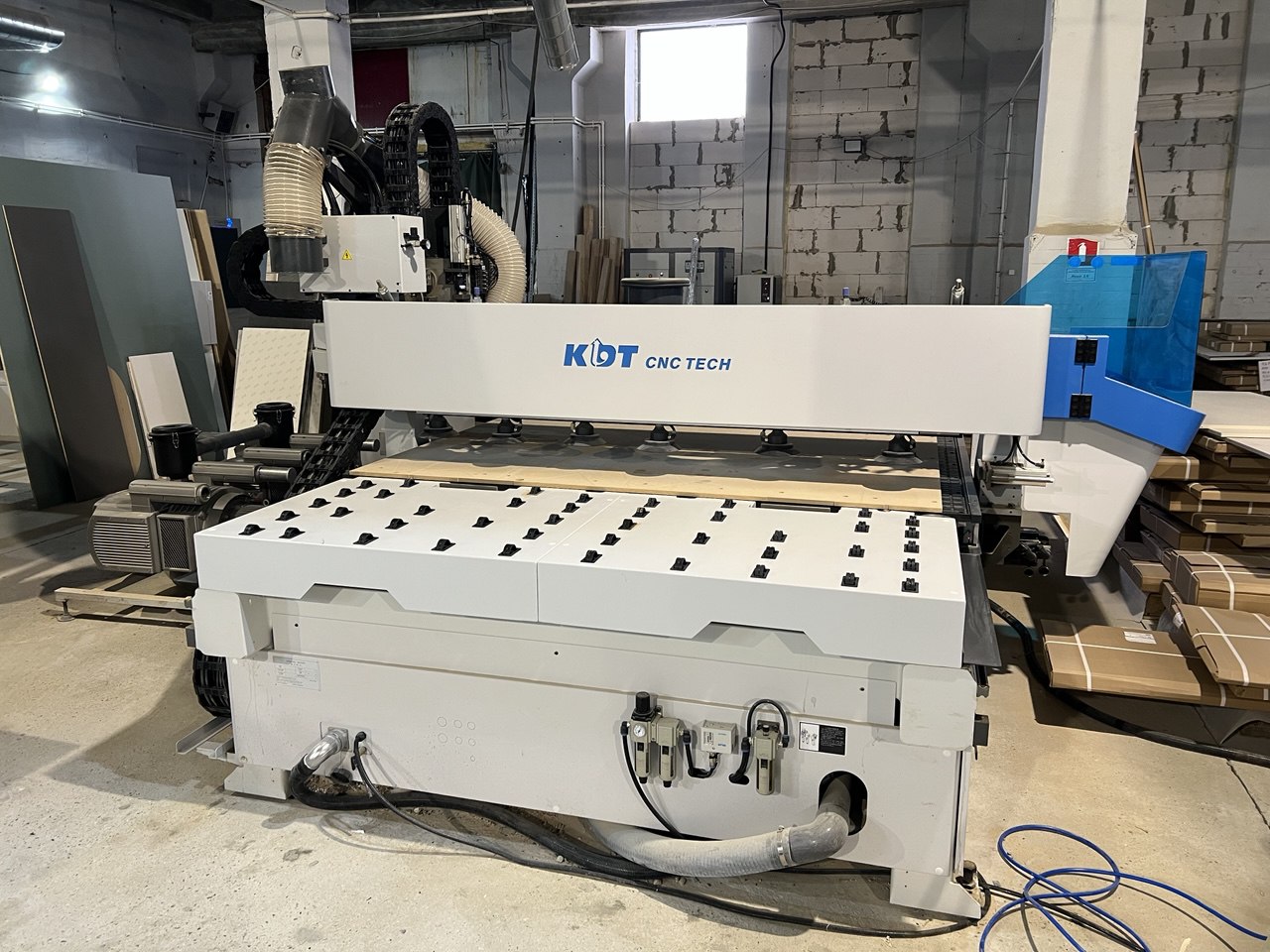

Пневмоупоры — 6 шт.

Система захвата и выравнивания листа

Датчик измерения инструмента

Двухконтурная система смазки


Опции

Сверлильно-присадочная группа KDT 10V (5+5 вертикальных шпинделей)


Функционал

Автоматическая калибровка инструмента (G31)

Интерполяция: до 5 осей (линейная), до 3 осей (круговая)

S-кривая разгона/торможения

Компенсация рывков и трения

Высокоскоростная обработка траектории (look-ahead)

Аппроксимация кривых

Поиск точки продолжения программы

Автонастройка сервосистем


Системы обеспечения

Пневмосистема: 6,5 бар, расход 570 л/мин

Аспирация: 3391 м³/ч, выход Ø200 мм

Система подъема стружки (4 управляемых сопла)

Очистка стола / сталкиватель заготовок


Габариты и энергопотребление

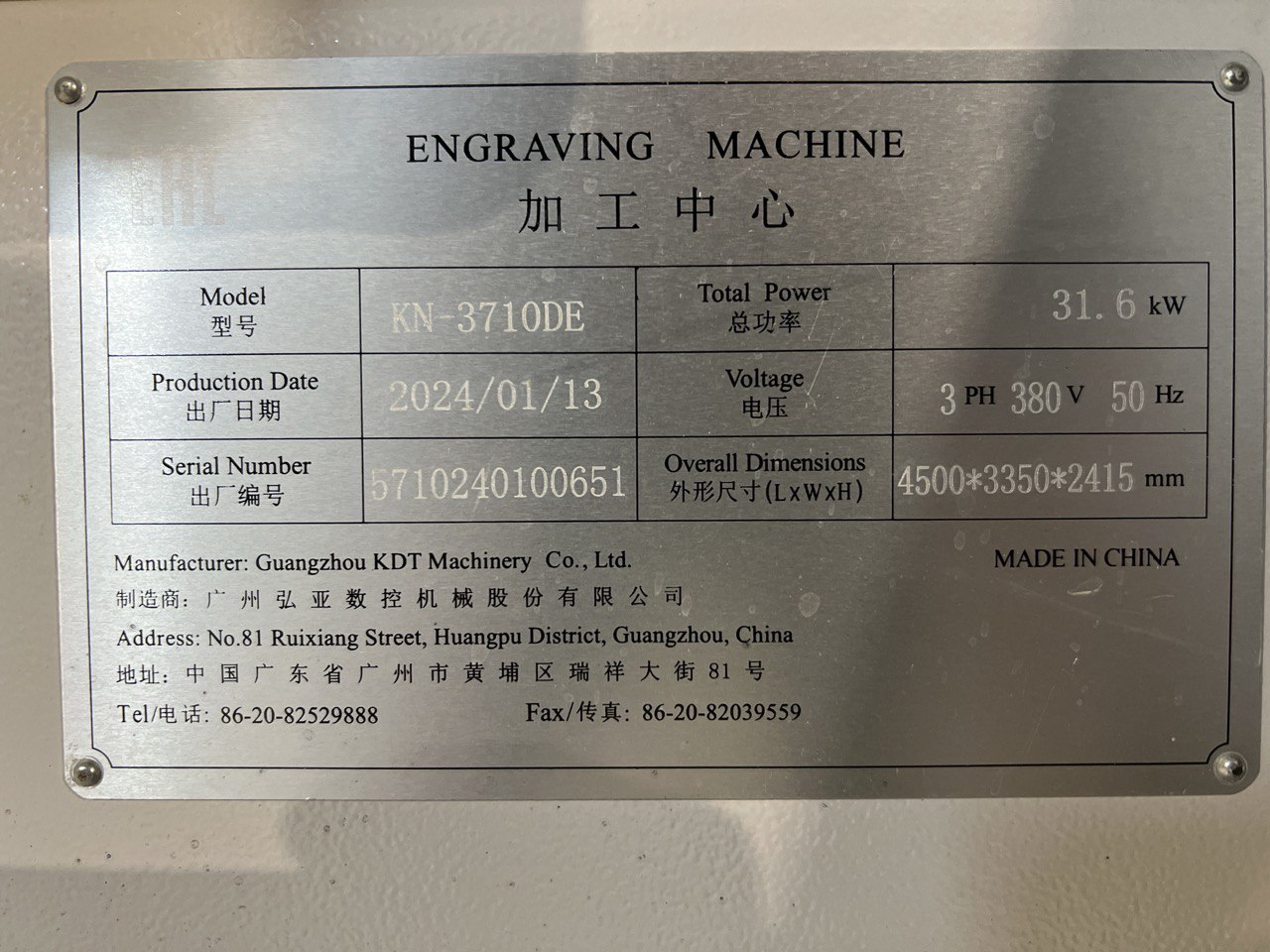

Габариты: 4500 × 3350 × 2415 мм

Масса: 4000 кг

Установленная мощность: 31,6 кВт


Сервис

Удалённая диагностика: KDT

Поддержка, обновления ПО, резервное копирование
