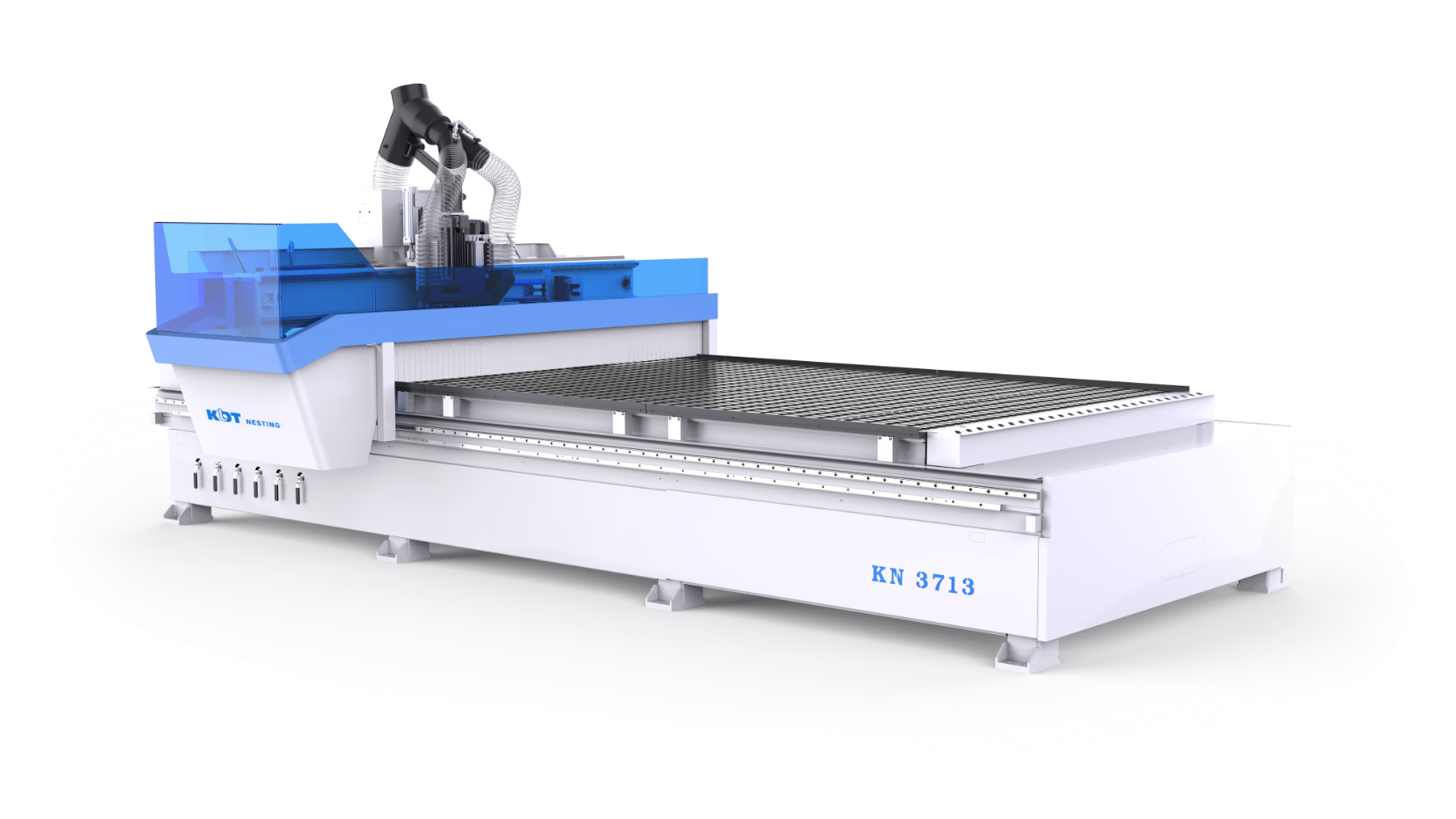

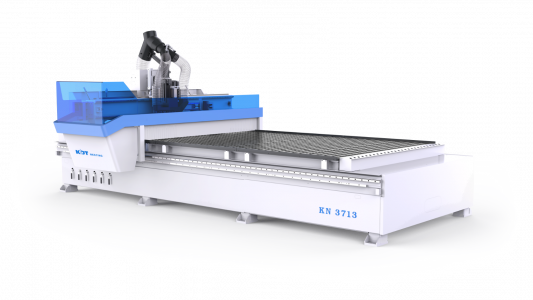

Обрабатывающий центр с ЧПУ KDT KN-3713D (Delta)
Модели серии
Особенности модели KDT KN-3713D (Delta)
-
Зона обработки: 4260*2150*100 мм;
-
Скорость перемещения X/Y/Z: – 80/80/30 м/мин;
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F;
-
Сверлильно-присадочная группа 10 вертикальных шпинделей;
-
Механизм автоматической смены инструмента 12 позиций;
-
Стойка управления Delta.
Особенности модели KDT KN-3713D (Delta)
-
Зона обработки: 4260*2150*100 мм;
-
Скорость перемещения X/Y/Z: – 80/80/30 м/мин;
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F;
-
Сверлильно-присадочная группа 10 вертикальных шпинделей;
-
Механизм автоматической смены инструмента 12 позиций;
-
Стойка управления Delta.
Связь с ведущим специалистом:
8 800 707 74 77Модель
KDT KN-3713D (Delta)
Особенности модели KDT KN-3713D (Delta)
-
Зона обработки: 4260*2150*100 мм;
-
Скорость перемещения X/Y/Z: – 80/80/30 м/мин;
-
Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F;
-
Сверлильно-присадочная группа 10 вертикальных шпинделей;
-
Механизм автоматической смены инструмента 12 позиций;
-
Стойка управления Delta.
Предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
-
Увеличенная зона обработки: 4260*2150*100 мм.
-
Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F.
-
Сверлильно-присадочная группа: 10 вертикальных шпинделей (конфигурация 5+5).
-
Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 2 кВт х 4шт.
-
Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин.
-
Механизм автоматической смены инструмента револьверного типа на 12 инструментов.
-
Стойка управления DELTA.
-
Вакуумные насосы Becker мощностью 5,5 кВт, 244 м3/час – 2 шт.
-
KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
-
Механизм захвата заготовки.
-
Механизм выравнивания листа.
-
Датчик калибровки инструмента.
-
Двухконтурная система смазки.
-
Система подъема стружки с двумя регулируемыми соплами;
-
Конструкция портального типа.
-
Станок интегрирован с программой «Базис», «bCAD» и «K-3».
Конструктивные преимущества
  |
ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛАСтанина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку. |
 |

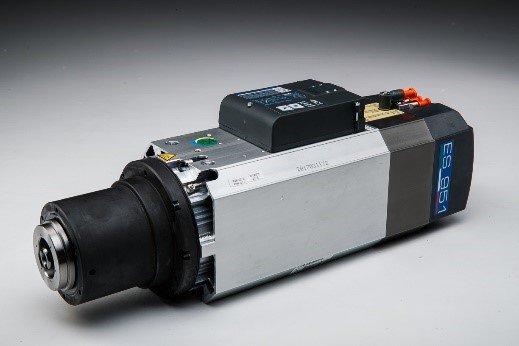

СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ 13,2 КВТ ОТ ИТАЛЬЯНСКОГО ПРОИЗВОДИТЕЛЯ HSDЭлектрошпиндель 13,2 кВт от итальянского производителя HSD с патроном HSK 63 F - первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента. |
 |

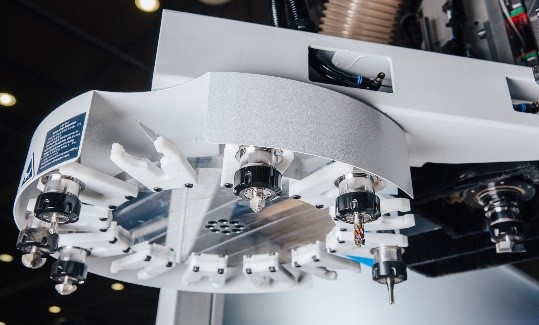

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ПОЗИЦИЙОбеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем. |
 |
УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВПозволяет осуществлять автоматический замер длины инструмента с высокой точностью. |
 |

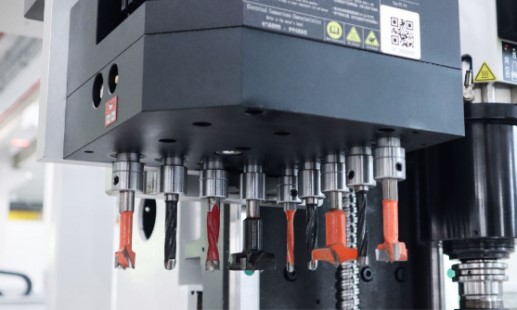

СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА KDT 10V10 шпинделей для сверления по плоскости (конфигурация 5+5). Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности. |

|

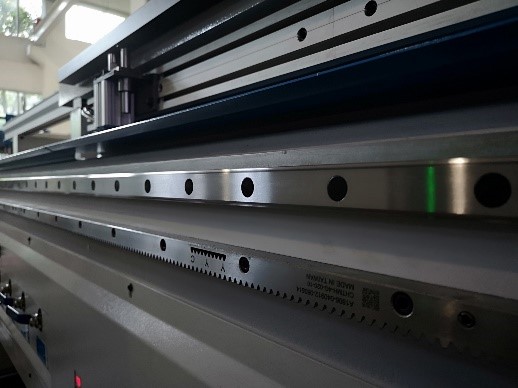

ПЛАВНОСТЬ ХОДИ И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКАЗубчатая рейка и шестерня YYC, Направляющие качения и каретки HIWIN (Тайвань) X-30мм, Y/Z-25мм – обеспечивают плавность хода за счёт минимального трения, при этом сохраняя жёсткое сцепление и прецизионную точность. Частотные преобразователи, сервомоторы Delta Electronics повышенной мощности 2 кВт и прецизионные планетарные редукторы Kofon Motion обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП PMI (Тайвань) по оси Z=R25мм. |
 |

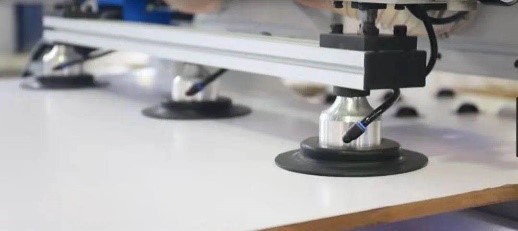

АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТАПодъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка. |
 |
СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. |

|

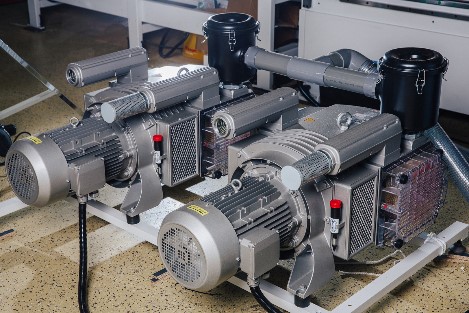

НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛНадёжный и эффективный вакуумный стол с рабочей зоной и 4260*2150 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм. Без масляные пластинчато-роторные насосы BECKER обеспечивают надёжную фиксацию заготовки. В комплекте 2 шт.; мощность 2*5,5 кВт; производительность 2*244 м3/час; 200 мбар. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕСтойка управления Delta Electronics.
|
 |

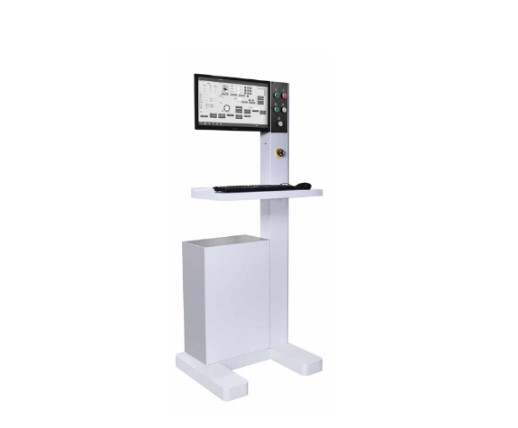

ПОДВИЖНАЯ ПАНЕЛЬ УПРАВЛЕНИЯПанель управления можно перемещать в любое положение, что удобно для эксплуатации. |
 |
ИНТЕГРАЦИЯ С «БАЗИС»Станок совместим с программой "Базис" |
 |
ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2710 (ОПЦИОНАЛЬНО)Рабочая зона 3050х2150х500 мм. Мощность 2,2 кВ. |
 |

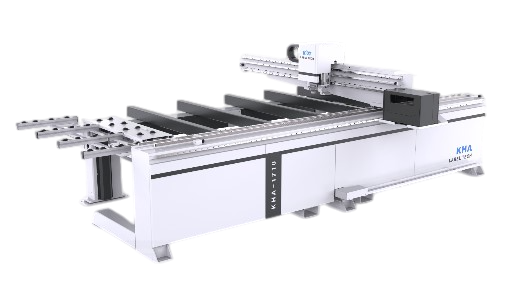

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ОПЦИОНАЛЬНО)Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм. |
 |

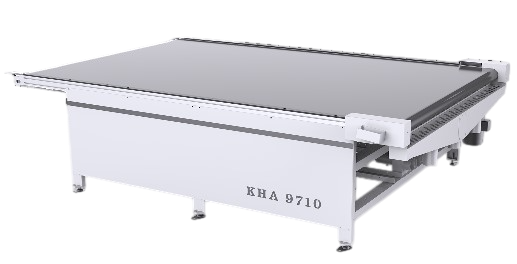

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПРИЕМНЫМ КОНВЕЙЕРОМ KDT KHA-9710 (ОПЦИОНАЛЬНО)Рабочая зона 3185х2120 мм. Мощность 1,5 кВт. |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
