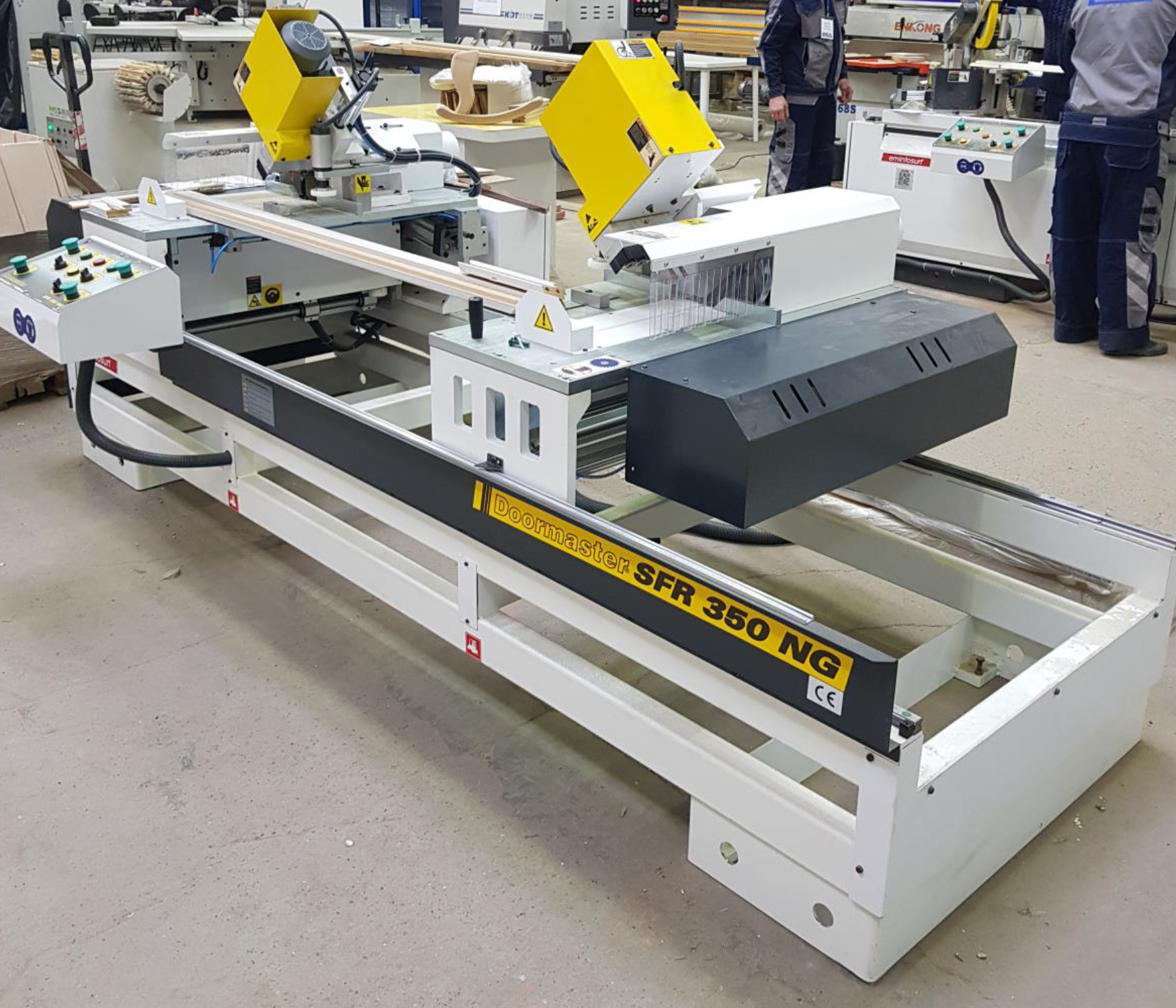

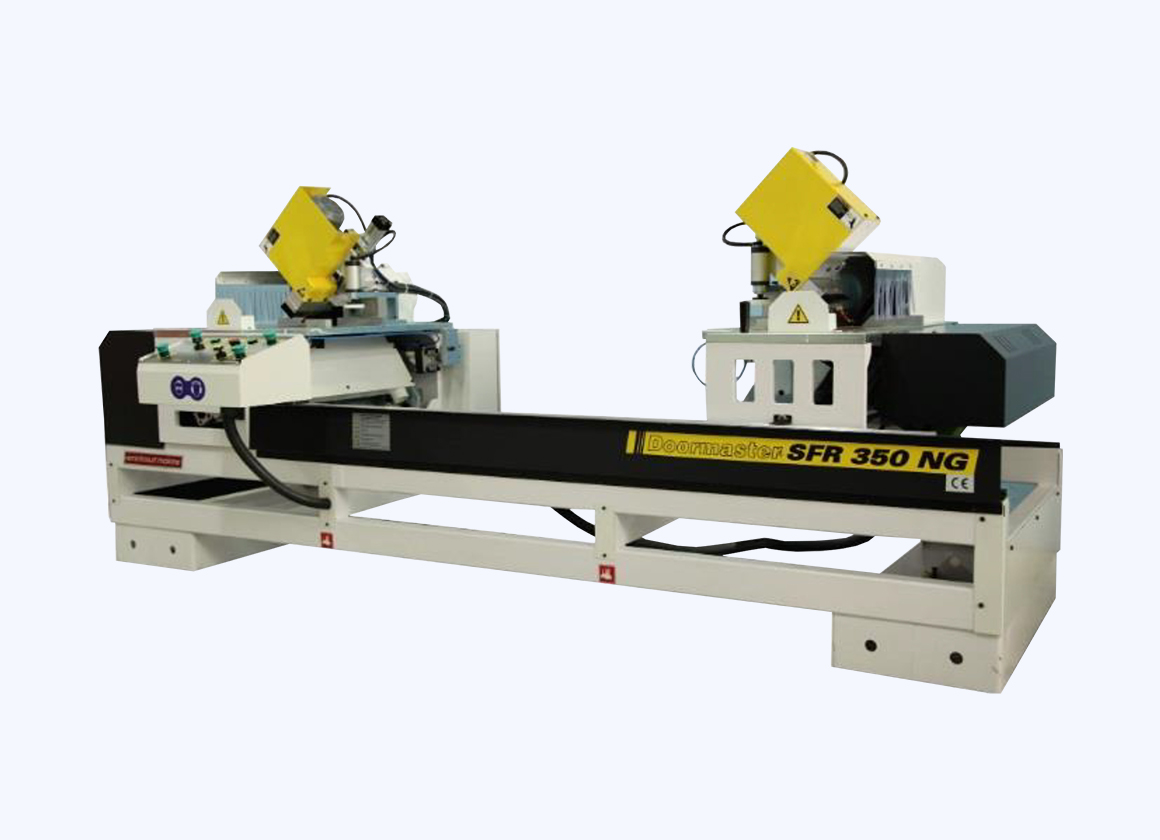

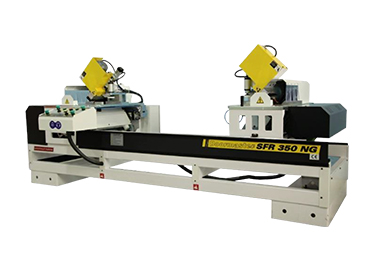

Полуавтоматический двухпильный станок для торцевания-сверления Doormaster 350 SFR, Emin Tosun

Полуавтоматический двухпильный станок для торцевания-сверления Doormaster 350 SFR, Emin Tosun с регулируемым положением пильных дисков (45 или 90 градусов) и сверлильными узлами с фиксированным положением.

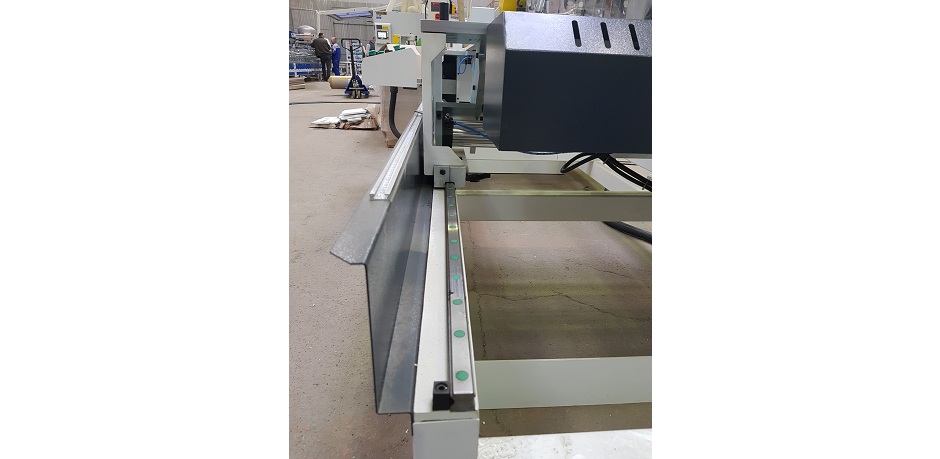

Оператор вручную (опционально - исполнение станка с электроприводом смещения с контролем по магнитной линейке) позиционирует правый рабочий блок на необходимую длину торцевания. Блок перемещается по призматическим направляющим большого сечения, его положение считывается по линейке с миллиметровой точностью.

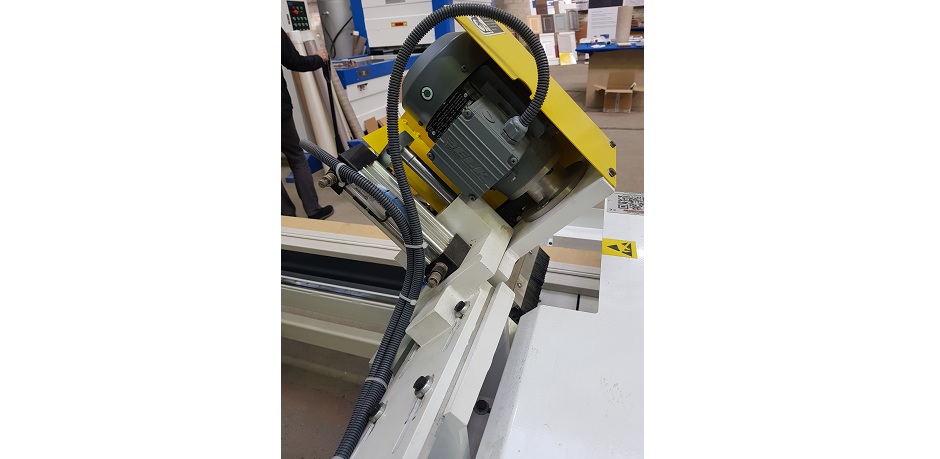

Угол торцевания (45-90 градусов) относительно вертикальной плоскости устанавливается по крайним положениям с помощью простой системы с пневматическим приводом.

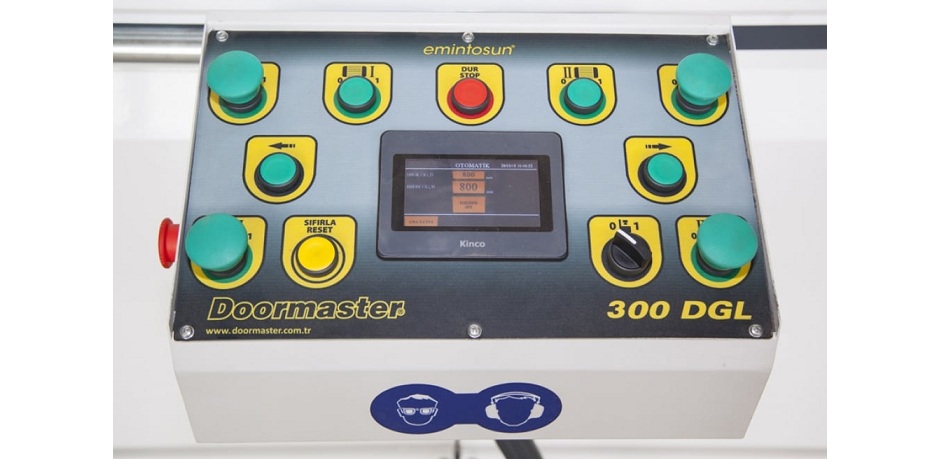

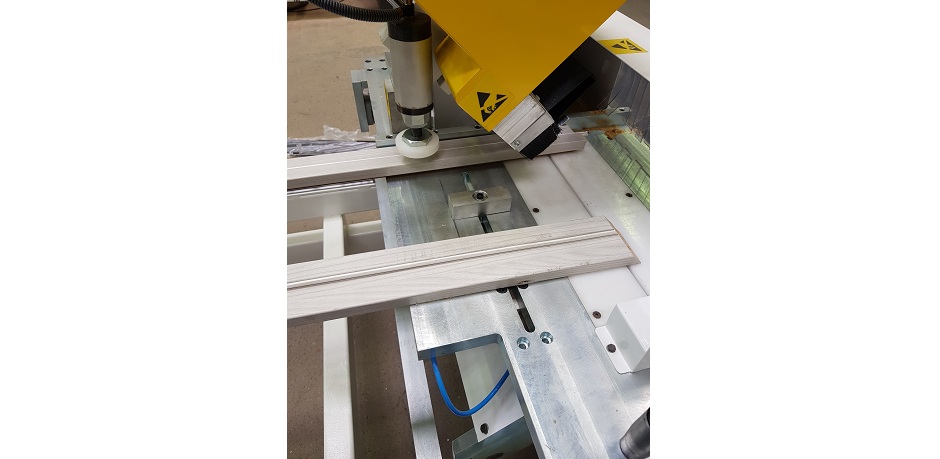

Заготовка базируется оператором на суппортах и фиксируется с помощью пневматических прижимных механизмов (вертикальных и горизонтальных), после чего нажатием двух кнопок запускается рабочий цикл.

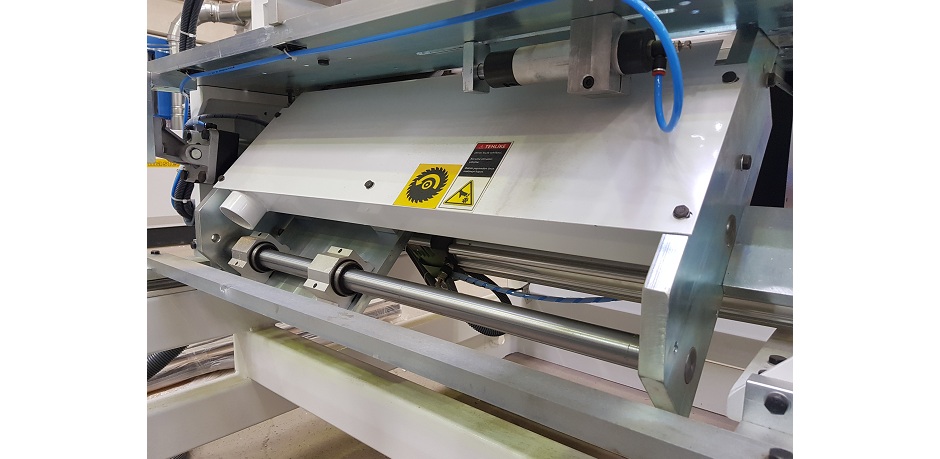

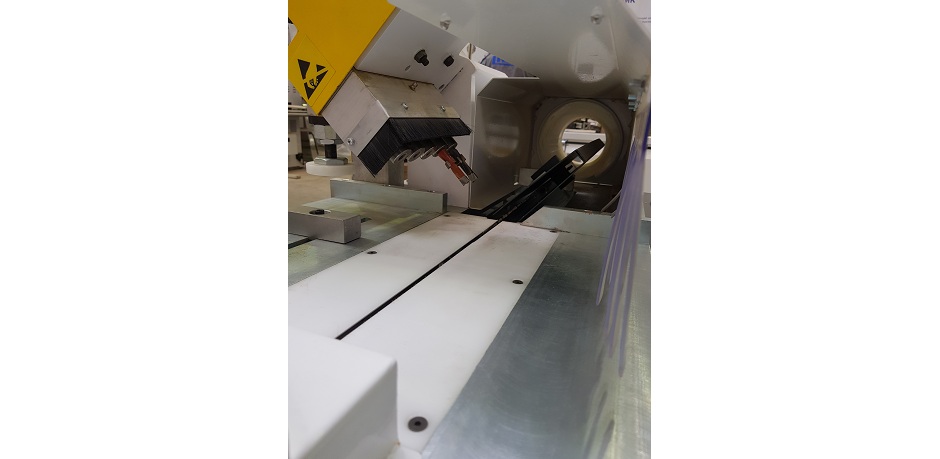

Вначале происходит сверление с помощью многошпиндельных узлов с фиксированными межцентровыми расстояниями. Узлы перемещаются с помощью пневматических механизмов по крайним положениям.
После сверления происходит торцевание. Данный порядок проведения операций гарантирует отсутствие сколов в месте выхода сверла.
Поперечный рабочий ход пильных узлов осуществляется с помощью простой системы с пневматическими приводами.
После торцевания рабочие узлы отводятся в начальное положение, а заготовка раскрепляется.

Станок найдет применение на предприятиях, выпускающих двери, для торцевания дверных коробок, а также при выполнении операции торцевания заготовок с большой шириной/ толщиной.
