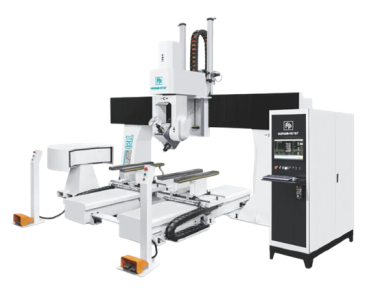

Пятиосевой обрабатывающий центр KDT MASTER-TC3

Модели серии

Особенности модели

Высокая производительность и гибкость в обработке пространственных поверхностей
Линейные перемещения:
Ось X 3 100 мм
Ось Y 1 900 мм
Ось Z 800 мм
Шпиндель:
Два шпинделя 9,6 кВт., ручная смена инструмента
Один шпиндель 12 кВт., автоматическая смена инструмента
Магазин смены инструмента: 15 позиций с хвостовиком HSK63F
Постпроцессор для ведущих мировых CAD/CAM систем (ALPHACAM, PowerMILL, Siemens NX и др.)
Собственная программное обеспечение для оптимизации 5D-OPTIMIZES

Подробнее

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Особенности модели

Высокая производительность и гибкость в обработке пространственных поверхностей
Линейные перемещения:
Ось X 3 100 мм
Ось Y 1 900 мм
Ось Z 800 мм
Шпиндель:
Два шпинделя 9,6 кВт., ручная смена инструмента
Один шпиндель 12 кВт., автоматическая смена инструмента
Магазин смены инструмента: 15 позиций с хвостовиком HSK63F
Постпроцессор для ведущих мировых CAD/CAM систем (ALPHACAM, PowerMILL, Siemens NX и др.)
Собственная программное обеспечение для оптимизации 5D-OPTIMIZES

Подробнее

Связь с ведущим специалистом:

8 800 707 74 77

Отправить заявку

Товар в наличии

Лизинг
Мониторинг
Cервис и поддержка
Гарантии
Доставка

Отправить заявку

Товар в наличии

Модель

Особенности модели

Высокая производительность и гибкость в обработке пространственных поверхностей
Линейные перемещения:
Ось X 3 100 мм
Ось Y 1 900 мм
Ось Z 800 мм
Шпиндель:
Два шпинделя 9,6 кВт., ручная смена инструмента
Один шпиндель 12 кВт., автоматическая смена инструмента
Магазин смены инструмента: 15 позиций с хвостовиком HSK63F
Постпроцессор для ведущих мировых CAD/CAM систем (ALPHACAM, PowerMILL, Siemens NX и др.)
Собственная программное обеспечение для оптимизации 5D-OPTIMIZES

Подробнее

Описание

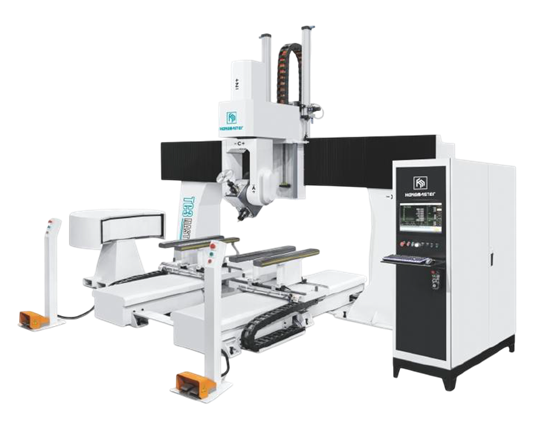

Пятиосевой обрабатывающий центр MASTER-TC3 объединяет в одном станке такие операции, как токарная обработка, фрезерование, гравировка, сверление, распиловка, выборка пазов и др. Это значительно сокращает количество перехватов заготовки и время настройки оборудования, позволяет эффективно обрабатывать пространственные криволинейные поверхности, нестандартные и сложные детали, тем самым повышая производительность и сокращая технологический цикл.

Пятиосевой обрабатывающий центр MASTER-TC3 оснащён двумя рабочими зонами и двумя столами, которые работают циклически и поочерёдно. Такая конструкция позволяет сократить время на ручную загрузку и выгрузку материала, существенно повышая производительность. Оборудование подходит для обработки деталей мебели из массива, изготовления цельной мебели на заказ из массива, детских кроватей, кухонных гарнитуров, деревянных дверей и т.д., а также может использоваться для фрезерной резки и контурной обработки таких материалов, как древесина, эпоксидные плиты, стеклопластик и др.

Конструктивные преимущества

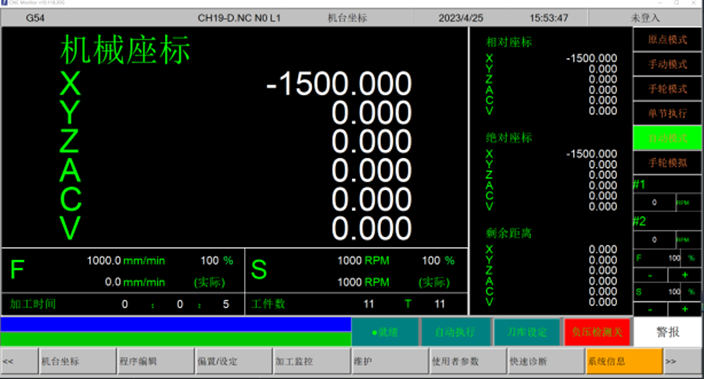

	Система Syntec (XinDai): Система использует шинное управление и технологию абсолютных энкодеров. Благодаря запоминанию механической нулевой точки станок после включения не требует возврата в нулевое положение. Поддерживает различные интерфейсы связи, такие как EtherCAT, CANopen и др., что обеспечивает удобную интеграцию и взаимодействие с другим оборудованием.

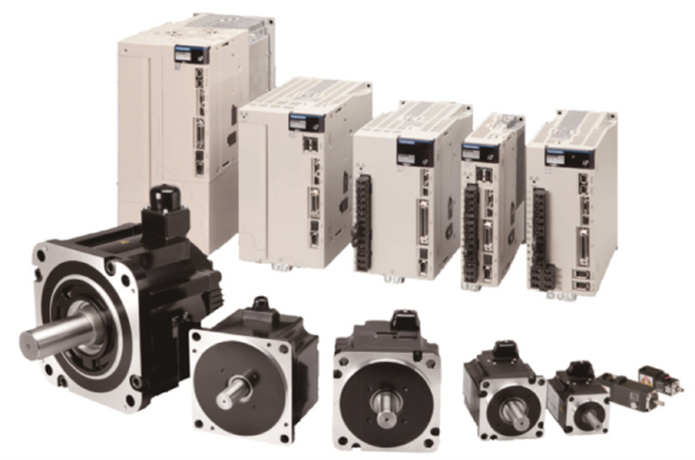

	Серводвигатели Syntec (XinDai): Серводвигатели Syntec отличаются высокой производительностью, высокой точностью и высокой надёжностью, что позволяет удовлетворять требования самых сложных программ обработки.

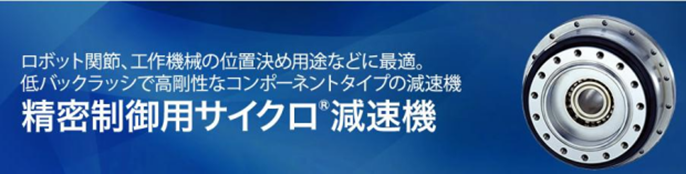

	Японский редуктор Sumitomo: Благодаря уникальному конструктивному решению и принципу работы степень зацепления зубьев повышена в 2–3 раза. При возникновении ударной нагрузки она одновременно распределяется и поглощается несколькими зубьями, что значительно снижает риск поломки зубьев редуктора, обеспечивает более высокую ударопрочность и продлевает срок службы устройства.

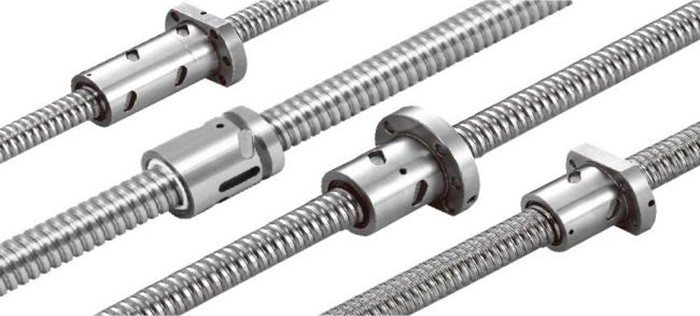

	Ходовой винт TBI Тайвань (шарико-винтовая передача): Ходовой винт обладает высокой точностью передачи. Благодаря прецизионному проектированию резьбы и передовым технологиям изготовления он обеспечивает точное управление линейным перемещением. Такой винт способен выдерживать значительные осевые нагрузки, сохраняя при этом стабильность и надёжность при передаче движения и мощности, а также предотвращает обратное вращение под действием нагрузки (самоторможение).

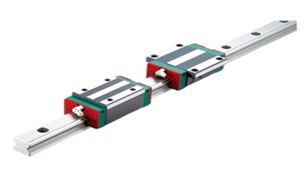

	Бесшумные линейные направляющие рейки с шариковыми телами качения повышенной грузоподъёмности HIWIN Тайвань: При работе под нагрузкой деформация как направляющей рейки, так и ползуна (каретки) крайне мала, что гарантирует высокую точность и стабильность движения, способствуя повышению качества обработки и производительности оборудования.

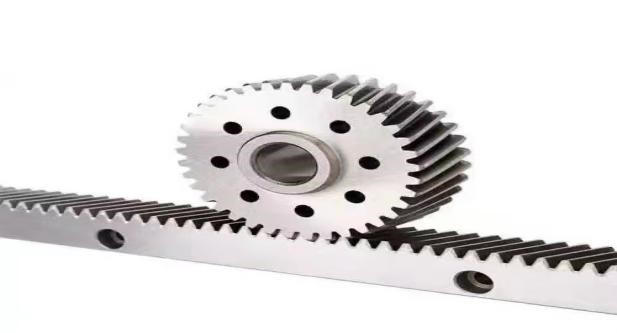

	Ось X: Прецизионная зубчатая рейка и шестерня класса шлифовки (немецкая компания Sdieborg): Профиль каждого зуба и его положение относительно других зубьев шестерни тщательно измеряются с высокой точностью, что обеспечивает исключительную точность позиционирования и полностью устраняет накопленную погрешность шага зубьев.

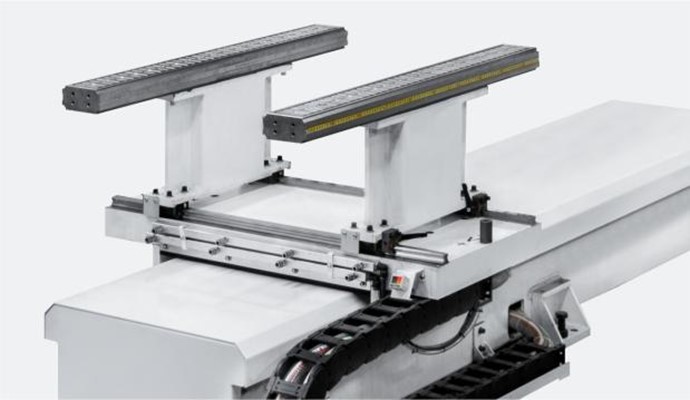

	Вакуумный прижимной стол TGV: Рабочий стол изготовлен из высокопрочной стали и оснащён направляющими рейками типа «ласточкин хвост». Вакуумная прижимная система TGV может комплектоваться зажимами типа F, что обеспечивает многофункциональность станка и позволяет гибко переключаться между прецизионной обработкой фасонных (сложнопрофильных) деталей и длинномерных (линейных) заготовок.
	Высокопроизводительный специализированный шпиндель GMT: Шпиндель обладает высокой точностью вращения. Благодаря передовым технологиям изготовления и прецизионной сборке он обеспечивает чрезвычайно малые значения радиального и осевого биения, что гарантирует получение деталей с исключительной размерной точностью и высоким качеством обработанной поверхности. Даже при значительных резательных нагрузках и в сложных рабочих условиях шпиндель сохраняет стабильную и надёжную работу. Мощность шпинделя с ручной сменой инструмента: 9,6 кВт – 2 инструмента. Мощность шпинделя с автоматической сменой инструмента: 12 кВт. Хвостовик HSK63F.
	Магазин автоматической смены инструмента на 15 позиций HSK63F: Обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью.

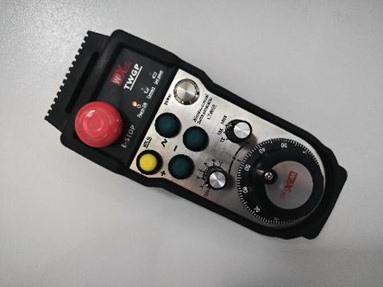

	Беспроводной пульт управления: Удобство и безопасность эксплуатации: Вместо традиционного проводного пульта используется беспроводной вариант, что позволяет оператору свободно перемещаться вокруг станка, лучше наблюдать за его состоянием, удобно выполнять пробную обработку и обеспечивает повышенную безопасность. Выбор осей и масштаба перемещения: С помощью переключателя диапазонов можно выбирать нужную ось для управления, а также задавать различные шаги перемещения, например: ×1, ×10, ×100. Высокая точность и надёжность: Обеспечивает точное управление станком. Даже при нестабильной передаче сигнала исключены ложные срабатывания или ошибочные команды, что гарантирует безопасную и надёжную работу оборудования.

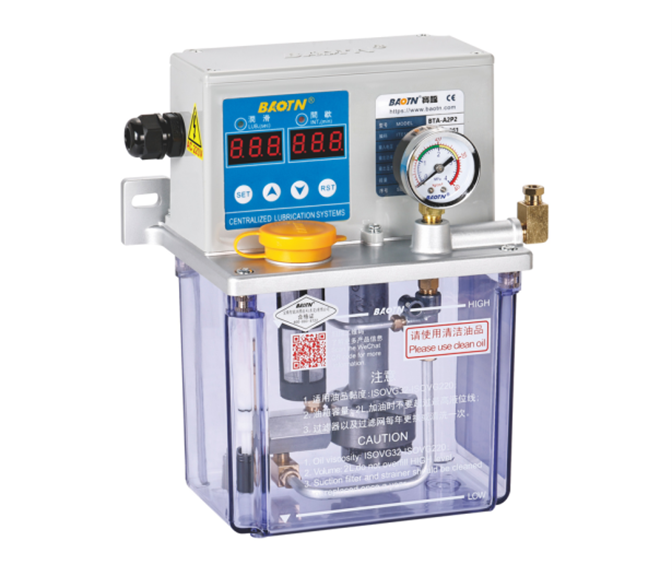

	Автоматический система смазки Boteng: Точная подача смазки: Обеспечивает точное дозирование количества подаваемой смазки, гарантируя, что каждый смазываемый элемент получает оптимальное количество, исключая как избыточную, так и недостаточную смазку. Повышение надёжности оборудования: Постоянная и стабильная смазка способствует снижению износа узлов станка, продлевает срок его службы и уменьшает вероятность возникновения неисправностей. Устойчивость к тяжёлым условиям эксплуатации: Устройство надёжно работает в экстремальных условиях — при высоких и низких температурах, повышенной влажности, запылённости и других неблагоприятных факторах, обеспечивая бесперебойную подачу смазки.
	Контакторы, реле, автоматические выключатели Schneider Electric: Контакторы отличаются высоким электрическим и механическим ресурсом. Электрический ресурс контакторов достигает 1 миллиона циклов включения/отключения. Обладают повышенной устойчивостью к вибрациям, пониженным уровнем шума, высокой прочностью клеммных зажимов, а также оснащаются катушками постоянного тока с широким диапазоном управляющего напряжения.

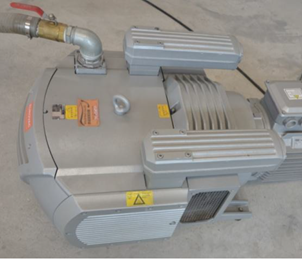

	Вакуумный насос EUROVAC Тайвань: Используется для надёжной фиксации обрабатываемых деталей. В комплекте 2 шт.; мощность 24,5 кВт; производительность 2160 м3/чаc. Отличается стабильной работой и длительным сроком службы. Низкое энергопотребление позволяет снизить эксплуатационные затраты. Благодаря продуманной конструкции значительно снижается средний износ таких ключевых компонентов, как цилиндры, поршневые кольца, коленчатый вал и крейцкопфы, что дополнительно продлевает срок службы оборудования.
	Частотный преобразователь SIMPHOENIX: Высокопроизводительный векторный частотный преобразователь нового поколения, разработанный на основе современной платформы управления. Прибор выполнен по модульному принципу как в аппаратной, так и в программной части и оснащён расширенным набором алгоритмов управления электродвигателем. Отличается высоким быстродействием по моменту и повышенной точностью поддержания скорости: время реакции по моменту составляет менее 5 мс, пусковой момент на нулевой скорости достигает 200 %, а точность управления моментом — до 1 %.

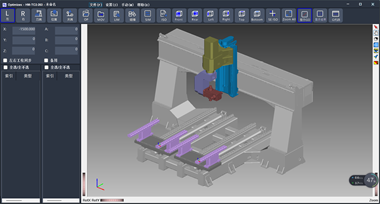

	Программное обеспечение для оптимизации 5D-OPTIMIZES Программа позволяет выполнять точную и реалистичную динамическую симуляцию процесса обработки на пятикоординатных станках с ЧПУ, а также напрямую импортировать NC-программы и генерировать ISO-коды. Дополнительно реализованы функции динамического масштабирования и вращения модели, проверки превышения пределов хода, анализа столкновений и интерференций, корректировки траектории быстрого перемещения инструмента и расчета времени обработки. Благодаря этому вся подготовка управляющих программ может быть завершена заранее в офисе, что придаёт программе высокую практическую ценность.
