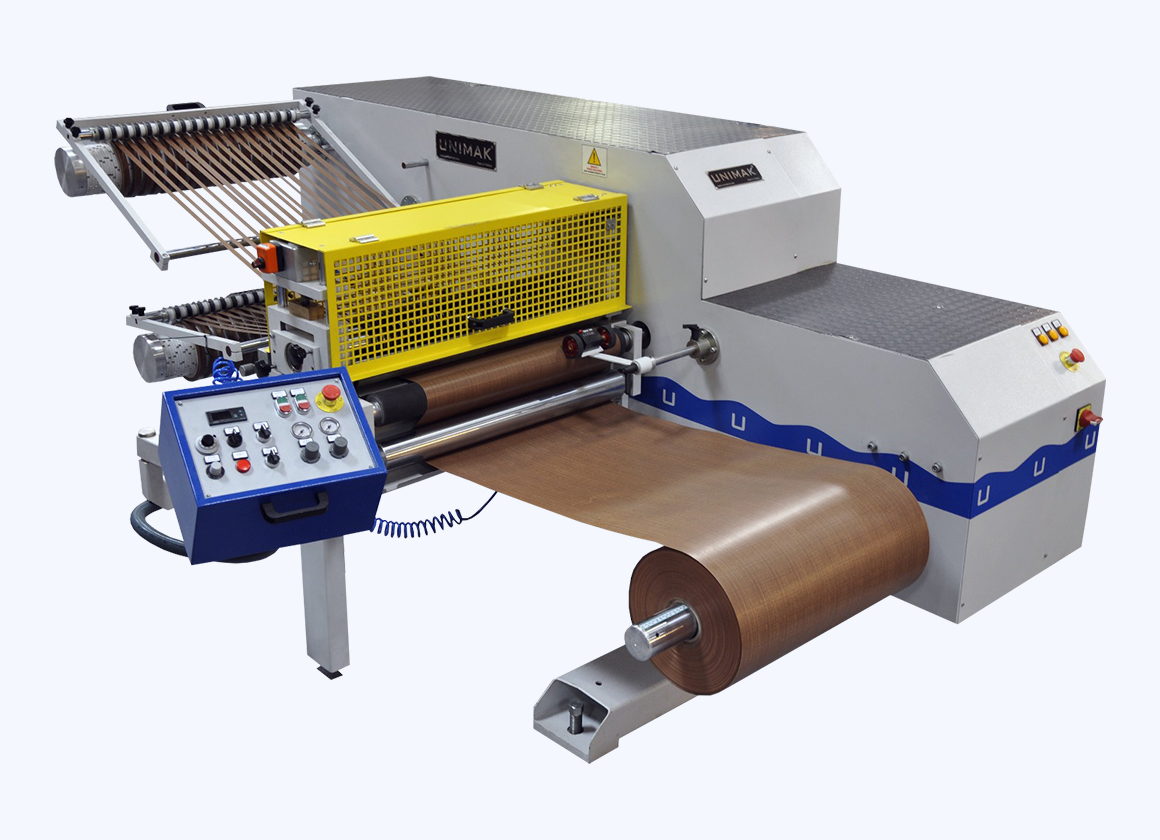

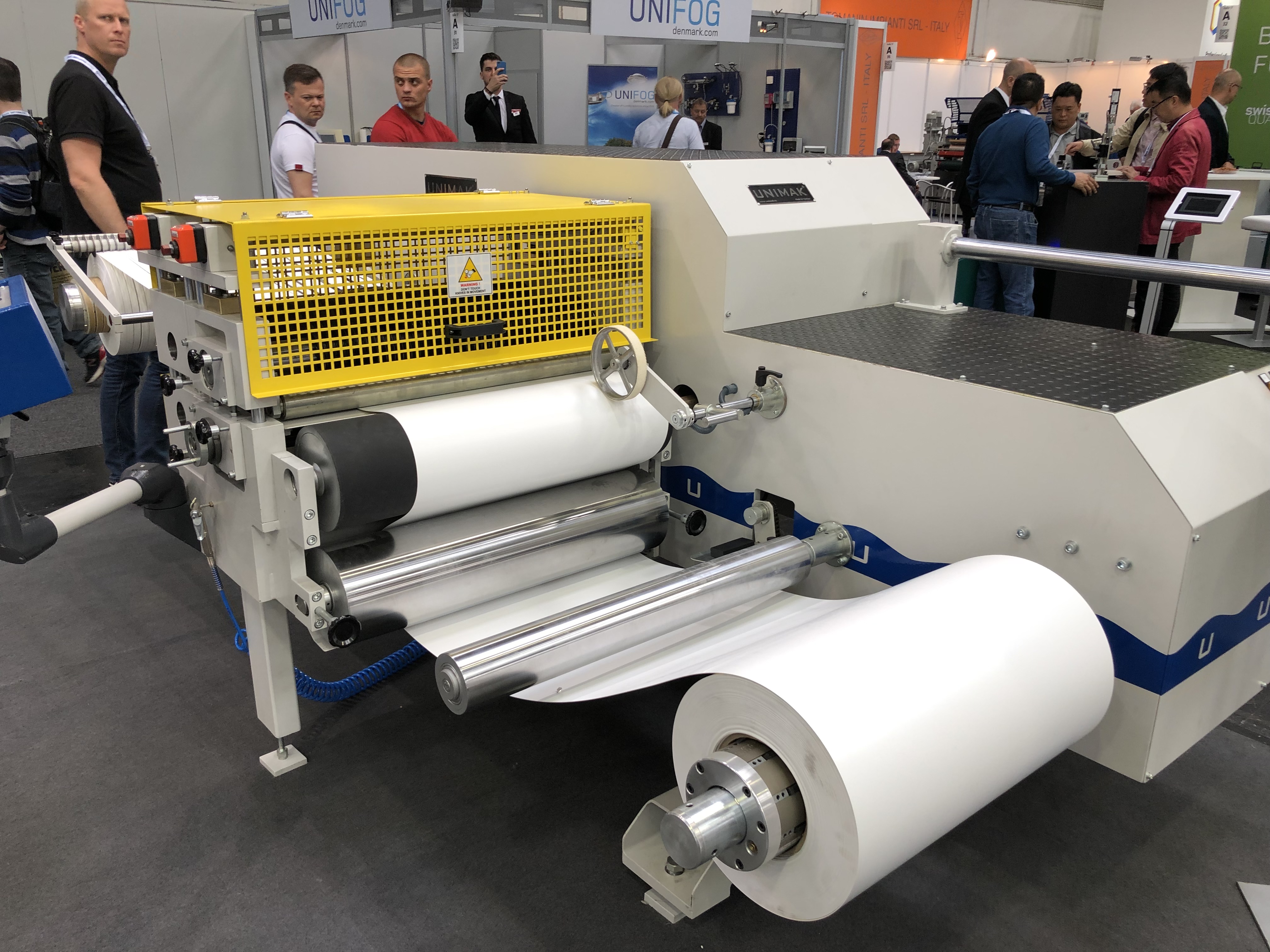

Станок для резки рулонных материалов ESM-700-F1 UNIMAK, Турция

Базовая несущая часть - электросварная конструкция из толстостенных стальных листов и труб квадратного сечения с защитными кожухами.

Обработка элементов станины ведется на высококачественном металлообрабатывающем оборудовании, что гарантирует конструктивную точность после сборки, соосность валов, установочных площадок.

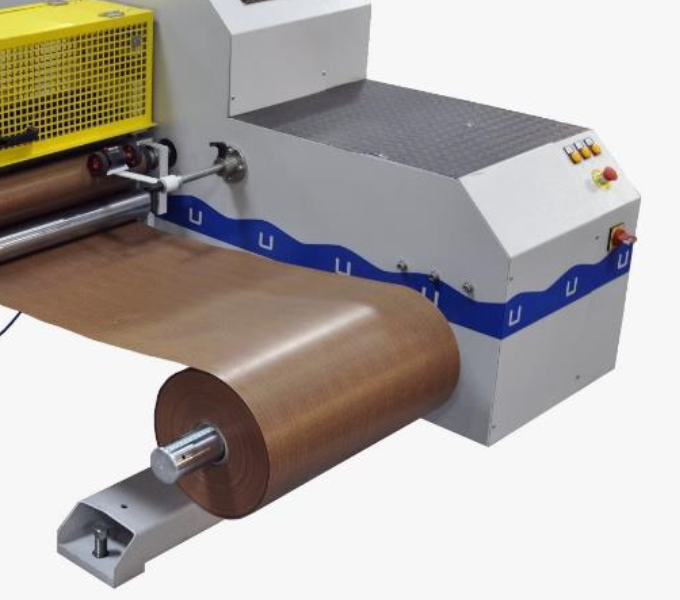

Консольный пневматически расширяемый размоточный вал диаметром 76 мм, шириной 700 мм с электромагнитным тормозом и потенциометром управления.

Моторизованное смещение вала вдоль оси в горизонтальной плоскости для позиционирования рулона.

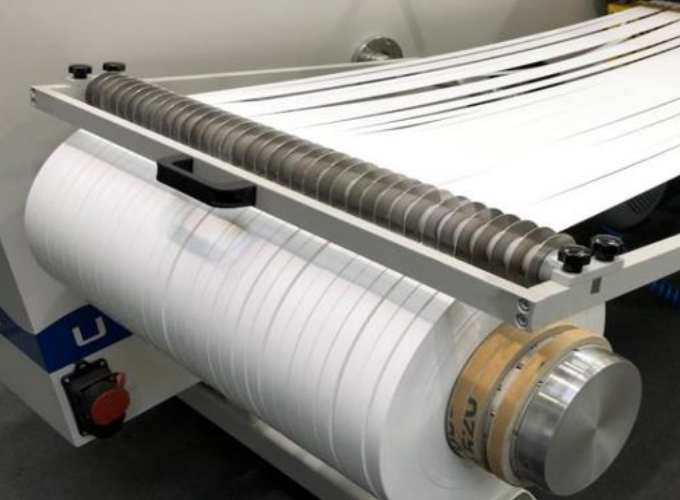

Валы с фрикционными кольцами-фиксаторами для намотки нарезанной плёнки на шпули диаметром 152 мм.

Цепной привод валов намотки.

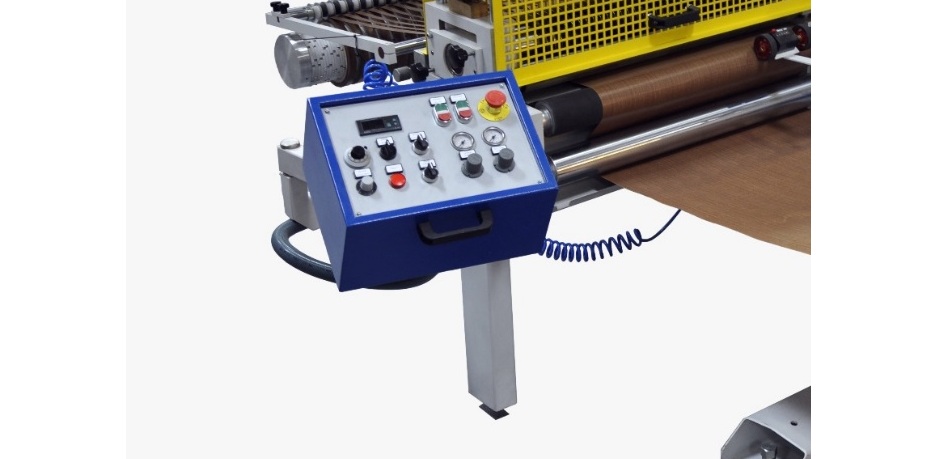

Основные кнопки включения станка и грибок аварийной остановки. Индикатор скорости работы (плавная регулировка электронным инвертором). Манометры.

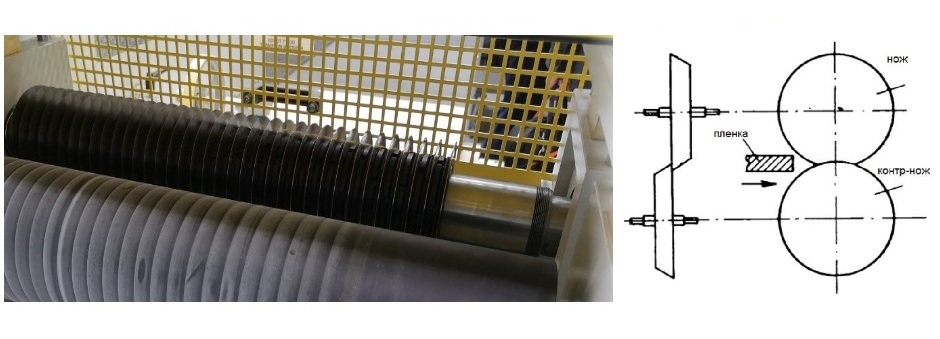

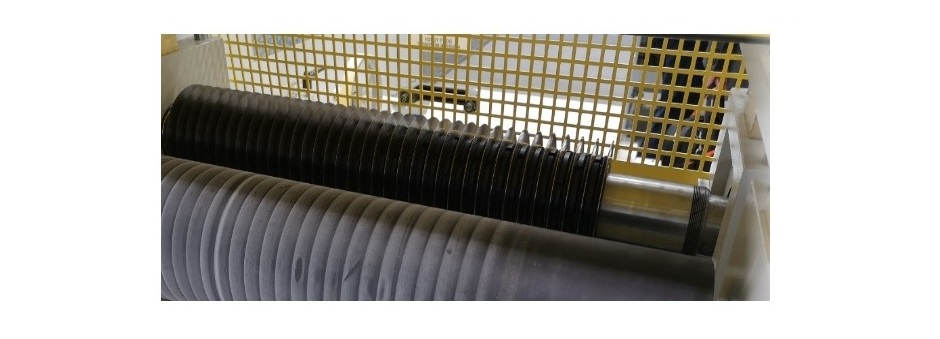

Ножевой узел представляет собой набор тарельчатых ножей (34 шт. в стандартной комплектации станка), установленных на приводном валу.

Позиционирование дисковых ножей в вертикальном и горизонтальном направлении осуществляется оператором при настройке станка вручную.

Боковой гранью нож опирается на контр-нож на другом приводном валу. Таким образом во время протягивания материала между ножом и контр-ножом, вращающимися навстречу друг-другу, происходит разрезание материала.

Такой принцип позволяет работать даже с очень толстыми материалами при снижении количества резов и скорости работы.

! Необходимо тестирование !

Конструкция станка соответствует международным нормам электрической и механической безопасности СЕ.

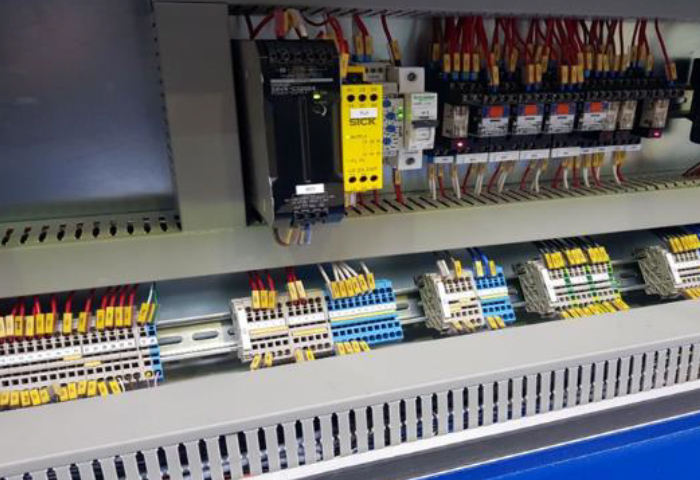

Электрическое оснащение станка строго соответствует его технической документации.

Все компоненты пронумерованы. УЗО по стандартам ЕС. Основные компоненты от ведущих мировых брендов. Трос безопасности и кожухи над рабочей зоной.

Соответствие нормам Директивы 2006/42/ЕС о соответствии нормам EN ISO 12100: 2010, EN 60204-1:2006+AC:2010.

Оборудование UNIMAK поставляется с полным комплектом документации на русском языке в бумажном и электронном виде.

Документация включает комплект электросхем и чертежей узлов с пронумерованными деталями для удобства заказа запасных частей.
