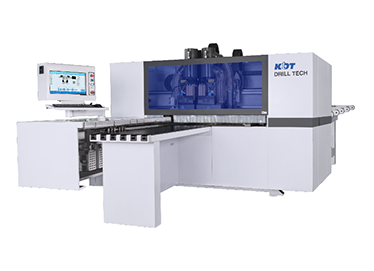

Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSZ
Модели серии
Особенности модели KD-612KHSZ
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5м.
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-
Магазин автоматической смены инструмента
-
Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Модели серии
Особенности модели KD-612KHSZ
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5м.
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-
Магазин автоматической смены инструмента
-
Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Связь с ведущим специалистом:
8 800 707 74 77Модель
KD-612KHSZ
Особенности модели KD-612KHSZ
-
Работа с картами присадки из программы «Базис-мебельщик»
-
При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
-
Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5м.
-
Пазовальный узел (Пила)
-
Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
-
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
-
Магазин автоматической смены инструмента
-
Автоматическая смазка направляющих перемещения по X и Y
-
Двойное позиционирование деталей в зависимости от размеров.
-
Два варианта выгрузки деталей из станка «назад/вперед»
-
Возможна имитация процесса обработки и прогнозирование времени обработки.
-
Статистика рабочего процесса в режиме реального времени.
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Компоновка верхней сверлильной группы: 26 – вертикальных, 12 - горизонтальных шпинделей.
Компоновка нижней сверлильной группы: 9-вертикальных шпинделей.
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт)
Воздушный стол с двойным перемещением: может гибко перемещаться в соответствии с положением отверстия для повышения точности сверления.
Интегрированный конвейер удаления обрезков, стружки, пыли.
Конструктивные преимущества
|
ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону. |
|
КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
|
|
|
ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
РАЗМЕР ДЕТАЛИ
|
   |
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППКомпоновка верхней сверлильной группы:
Компоновка нижней сверлильной группы:
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт) |
|
МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВ
|
|
ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел ф120*20*4 мм |
|

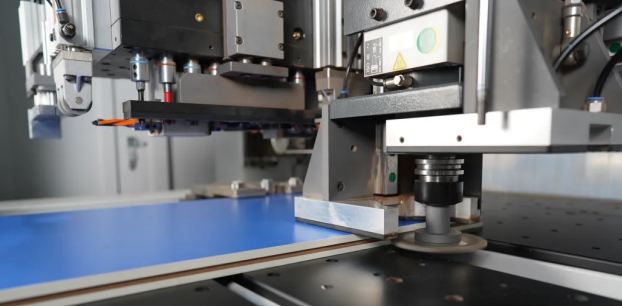

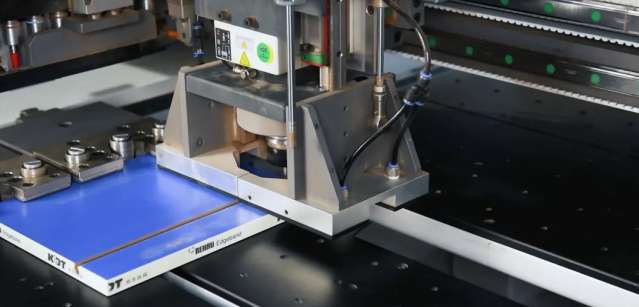

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
|
СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
|
РАБОЧИЙ СТОЛ Рабочий стол оснащен воздушной подушкой. |
|

|
ВИЗУАЛИЗАЦИЯ ПРОГРАММЫ ОБРАБОТКИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИПрограммное обеспечение позволяет имитировать путь обработки исполнительных агрегатов. Теперь возможно спрогнозировать время обработки, до начала запуска программы на станке. Визуализация обработки — это новый шаг на пути к эффективному и высокотехнологичному производству. Программное обеспечение позволяет снимать расширенную статистику о работе станка и количестве изготовленных деталей. |
|
СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"Станок интегрирован с программой «Базис». |
Внимание!
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
