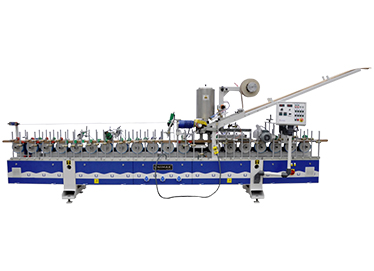

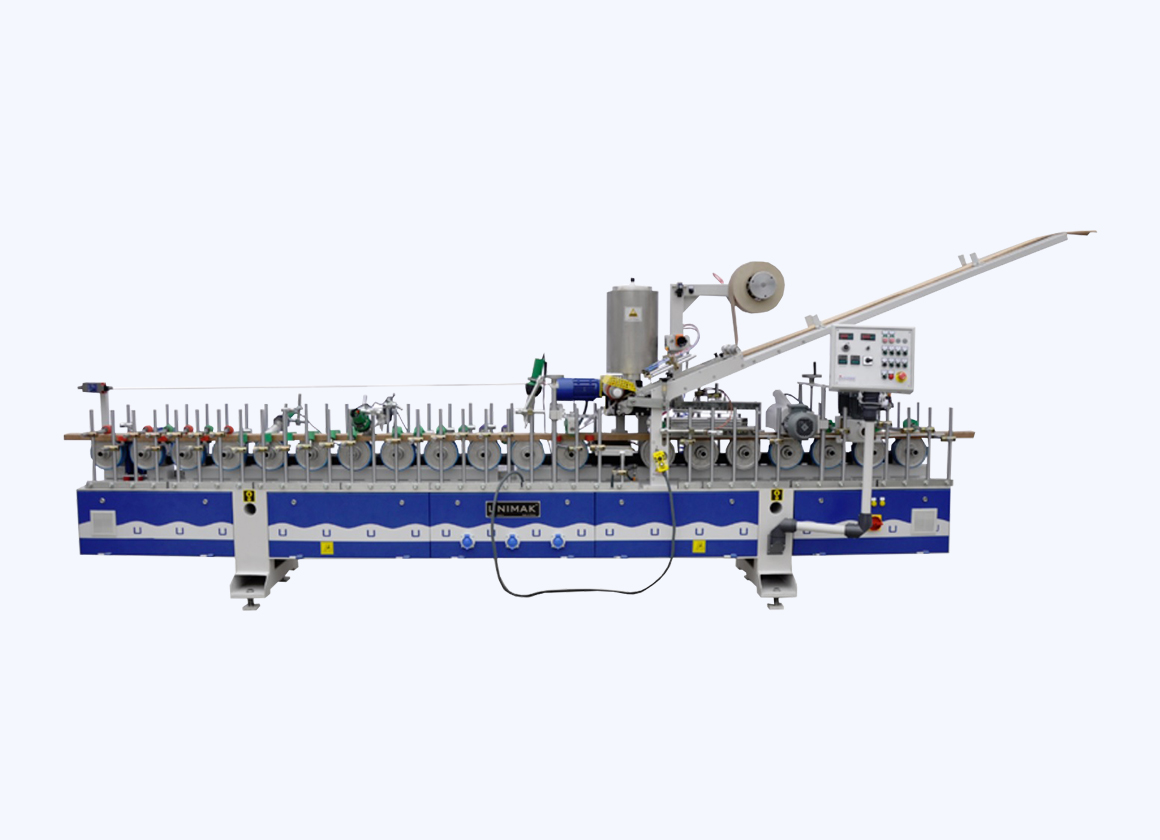

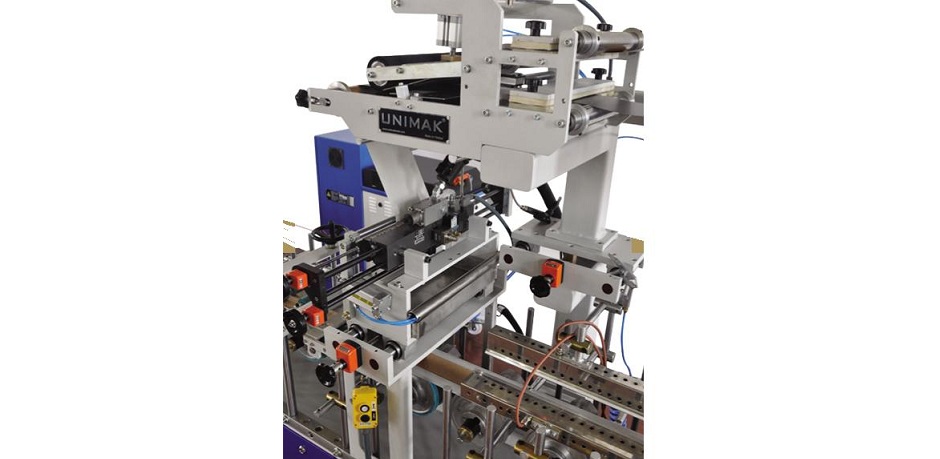

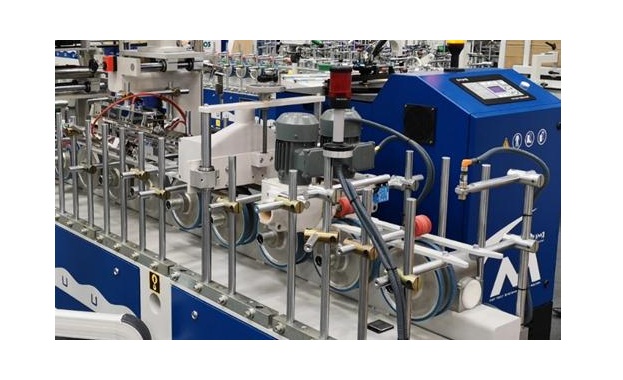

Станок для облицовывания панелей и профильных погонажных изделий Unimak PW-20 F5-E

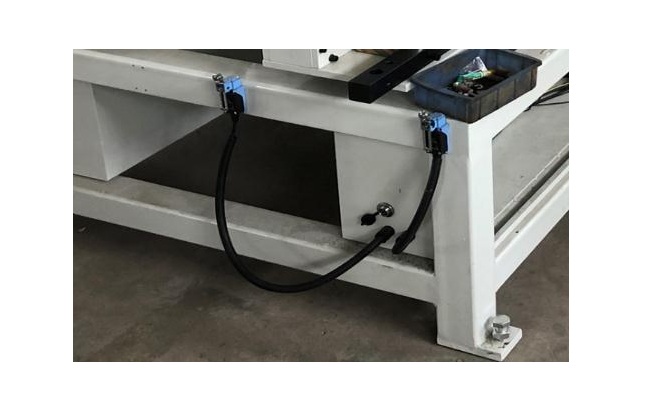

Базовая несущая часть - электросварная конструкция из толстостенных стальных элементов (труба квадратного сечения, стальной лист) с защитными кожухами и металлической плитой, служащей основанием для крепления суппортов облицовочных роликов и транспортной роликовой системы, суппорта системы клеенанесения.

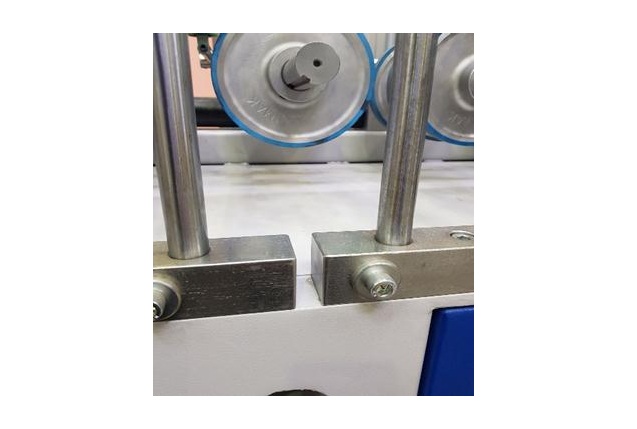

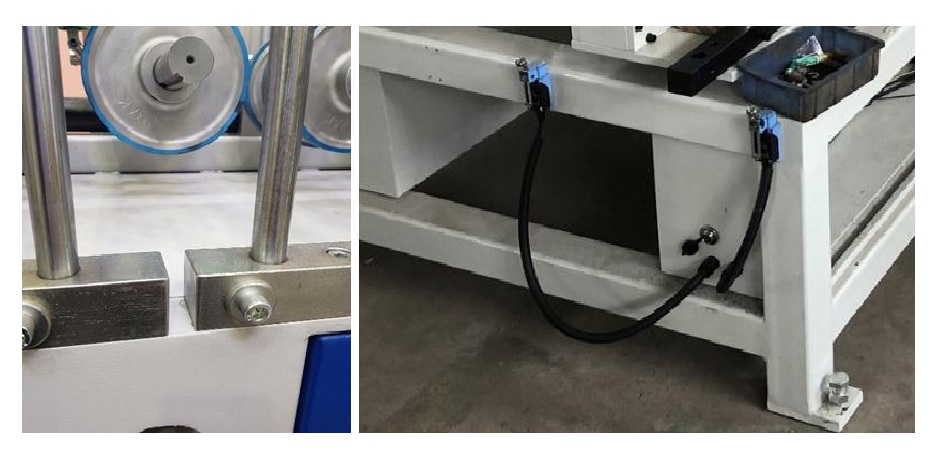

Плита-суппорт большой толщины позволяет после изготовления станины произвести фрезерование посадочных площадок для крепления всех узлов и агрегатов (суппортов облицовочных роликов, редукторов транспортных валов), что гарантирует соосность валов транспортной системы, а значит равномерность подачи профилей, что повышает качество проведения операций и увеличивает срок службы этих узлов.

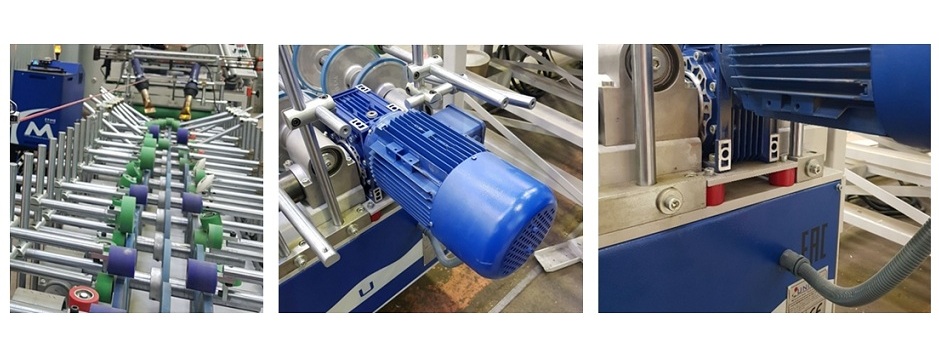

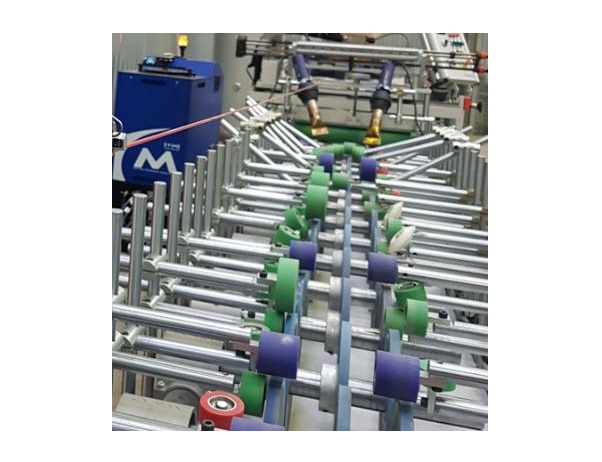

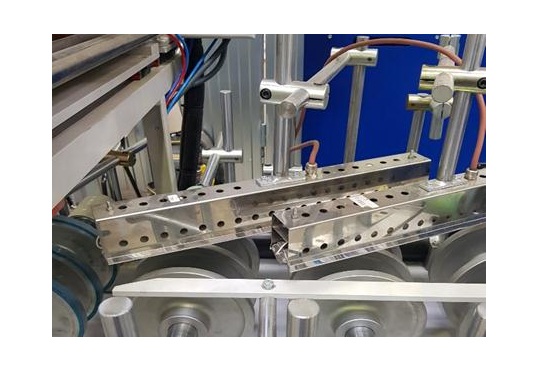

Транспортная система станка роликового типа, состоящая из 20 транспортных валов (три обрезиненных ролика D200 x 15 мм. на каждом валу).

Привод на ролики осуществляется от червячного приводного вала через угловые редукторы. В отличие от цепного такой привод обеспечивает плавность подачи заготовок, что гарантирует качественное проведение операции.

Скорость подачи заготовок регулируется частотным преобразователем бесступенчато, что позволяет гибко подбирать режимы работы в зависимости от материала обрабатываемых заготовок и облицовочного материала, чем обеспечивается надежное и высококачественное проведение операции.

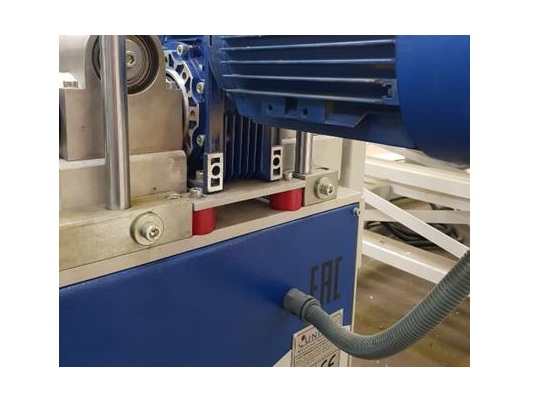

Мотор-редуктор транспортной системы имеет увеличенную крыльчатку охлаждения, что гарантирует стабильную работу узла даже при минимальных скоростях работы.

Мотор-редуктор установлен на виброгасящих подушках.

Для удобной подачи профиля используются направляющие на входе станка.

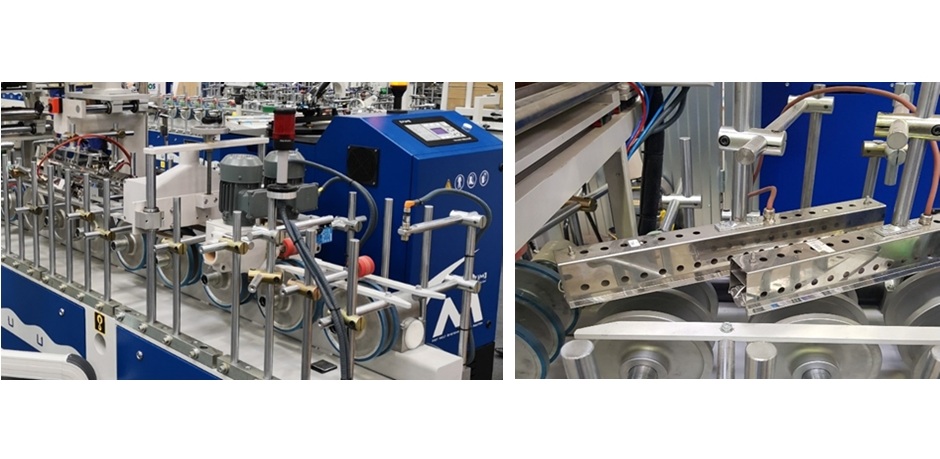

Станок укомплектован узлами для очистки поверхности профилей: верхняя щетка 0,37 кВт(900 об/мин), 300 мм х D140мм. с патрубком D60 мм./ боковые щетки 0,18 кВт (1.500 об/мин) х 2 шт., 100мм х D110мм с патрубками D60 мм.

ИК лампы с регулировкой мощности для разогрева профиля: 1,5 кВт х 2 шт.

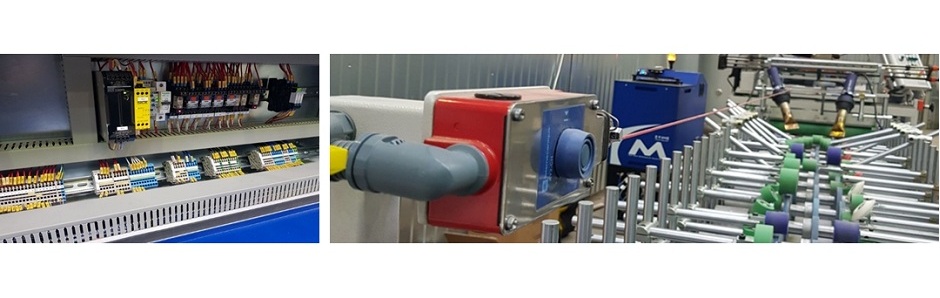

Конструкция станка соответствует международным нормам электрической и механической безопасности СЕ.

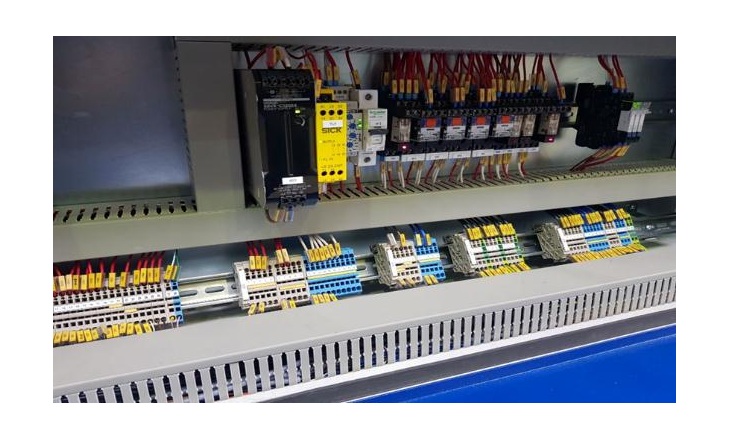

Электрическое оснащение станка строго соответствует его технической документации. Все компоненты пронумерованы.

УЗО по стандартам ЕС.

Основные компоненты от ведущих мировых брендов. Трос безопасности по всей длине зоны окутывания.

Соответствие нормам Директивы 2006/42/ЕС о соответствии нормам EN ISO 12100: 2010, EN 60204-1:2006+AC:2010.

Оборудование UNIMAK поставляется с полным комплектом документации на русском языке в бумажном и электронном виде.

Документация включает комплект электросхем и чертежей узлов с пронумерованными деталями для удобства заказа запасных частей.
