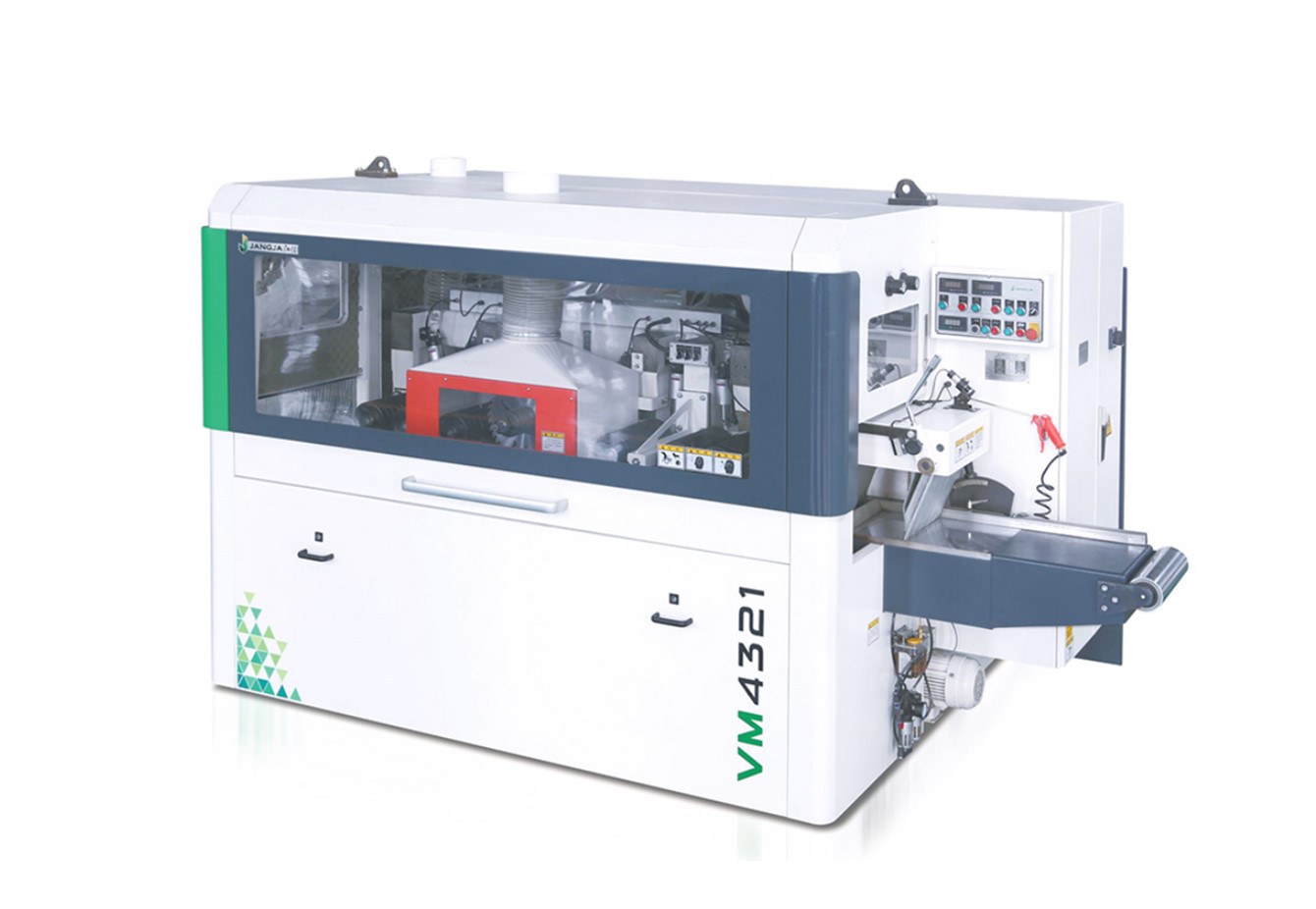

Многопильный станок JANGJA серии VM

Технические параметры

VM4308

VM4316

VM4321

Минимальная длина заготовки, мм

≥700

≥700

≥700

Высота пропила, мм

≤80

≤160

≤210

Рабочая ширина заготовки, мм

300

300

300

Максимальный диаметр пильного диска, мм

Ø 180

Ø 305

Ø 320-350

Диаметр вала пилы, мм

Ø 50

Ø 50

Ø 50

Диаметр шпинделя пилы, мм

Ø 50

Ø 50

Ø 50

Скорость вращения шпинделя, об/мин

4500

4500

3500

Общая мощность двигателя, кВт

42,84

49,84

67,34

Двигатель шпинделя верхней пилы, кВт

18,5

22

30

Двигатель шпинделя пильного станка, кВт

18,5

22

30

Мощность двигателя подачи, кВт

4

4

5,5

Мощность двигателя прижимной балки, кВт

1,1

1,1

1,1

Мощность двигателя подъема/опускания пильного вала, кВт

0,37 х 2

0,37 х 2

0,37 х2

Размер прижимного колеса, мм

Ø 140 х Ø 35

Ø 140 х Ø 35

Ø 140 х Ø 35

Высота рабочего стола, мм

860

860

860

Выход под аспирацию верхний, мм

Ø 200 х 1

Ø 200 х 1

Ø 200 х 1

Выход под аспирацию нижний, мм

Ø 150 х 1

Ø 150 х 1

Ø 150 х 1

Габариты станка, мм

3020х1670х1970

3020х1670х1970

3020х1670х1970

Транспортировочные габариты, мм

2270х1700х1800

2470х1860х1950

3150х2130х2100

Масса, мм

3100

3300

3500

Особенности станков в серии:

• Двухвальные многопильные станки серии VM позволяют пилить заготовки толщиной до 210 мм.
• Система воздушного охлаждения пильных валов увеличивает их ресурс и ресурс дисковых пил.
• Система воздушного охлаждения дисковых пил позволяет использовать пилы с тонким пропилом.

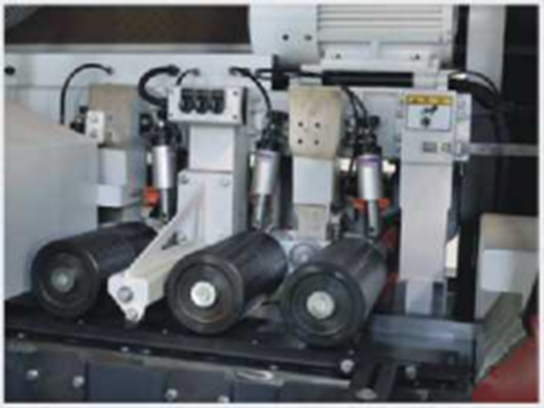

• Точное позиционирование заготовки осуществляется пневматическими прижимными роликами.
